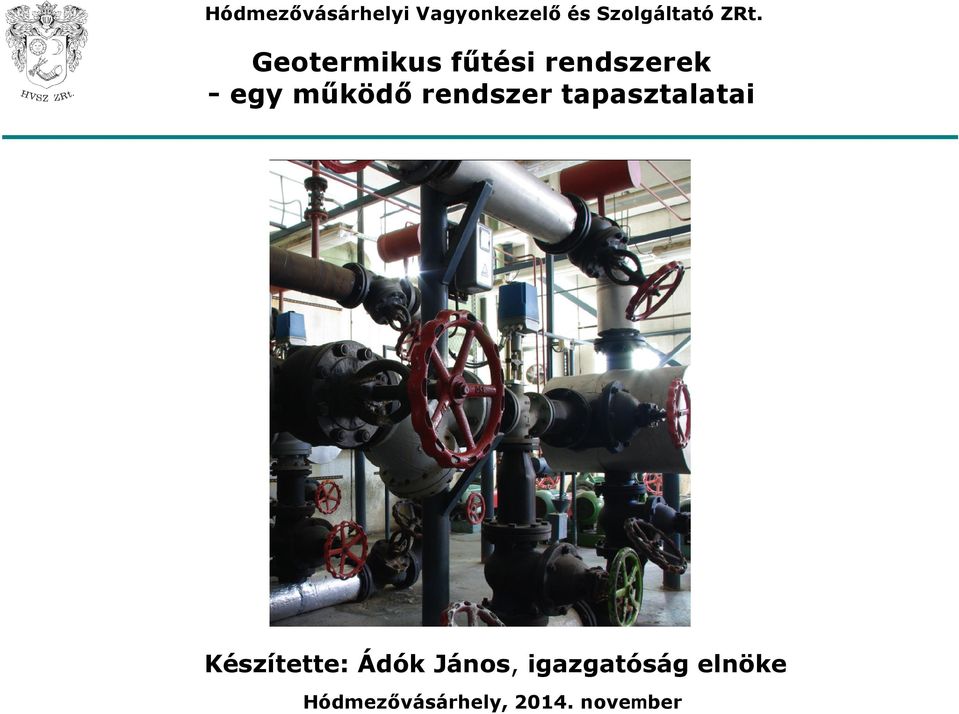

1 Hódmezővásárhelyi Vagyonkezelő és Szolgáltató ZRt. Geotermikus fűtési rendszerek - egy működő rendszer tapasztalatai Készítette: Ádók János, igazgatóság elnöke Hódmezővásárhely, november

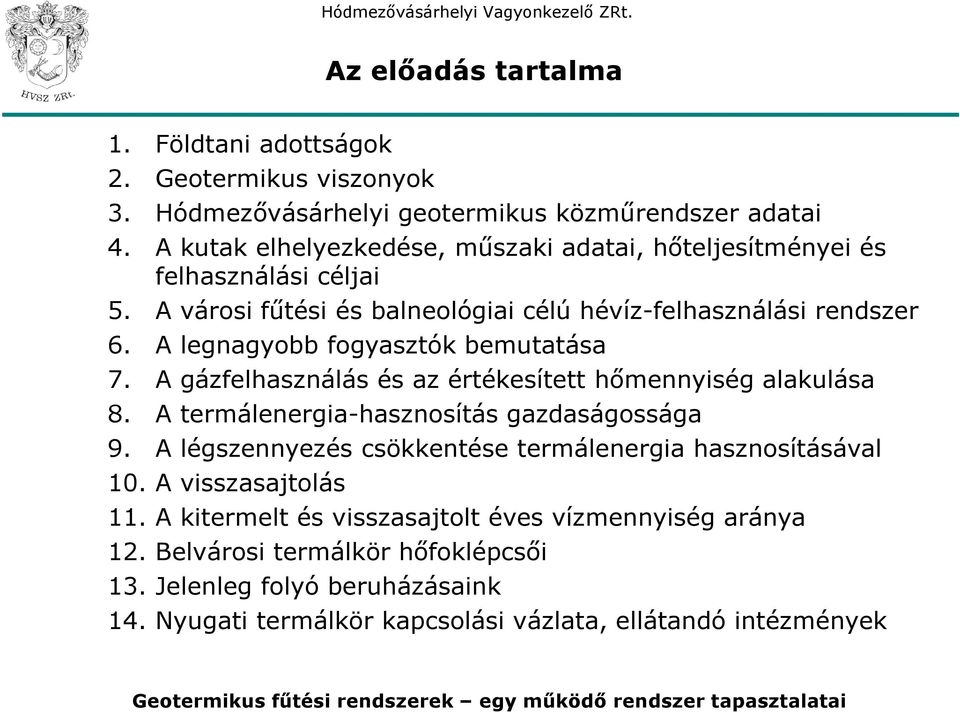

2 Az előadás tartalma 1. Földtani adottságok 2. Geotermikus viszonyok 3. Hódmezővásárhelyi geotermikus közműrendszer adatai 4. A kutak elhelyezkedése, műszaki adatai, hőteljesítményei és felhasználási céljai 5. A városi fűtési és balneológiai célú hévíz-felhasználási rendszer 6. A legnagyobb fogyasztók bemutatása 7. A gázfelhasználás és az értékesített hőmennyiség alakulása 8. A termálenergia-hasznosítás gazdaságossága 9. A légszennyezés csökkentése termálenergia hasznosításával 10. A visszasajtolás 11. A kitermelt és visszasajtolt éves vízmennyiség aránya 12. Belvárosi termálkör hőfoklépcsői 13. Jelenleg folyó beruházásaink 14. Nyugati termálkör kapcsolási vázlata, ellátandó intézmények

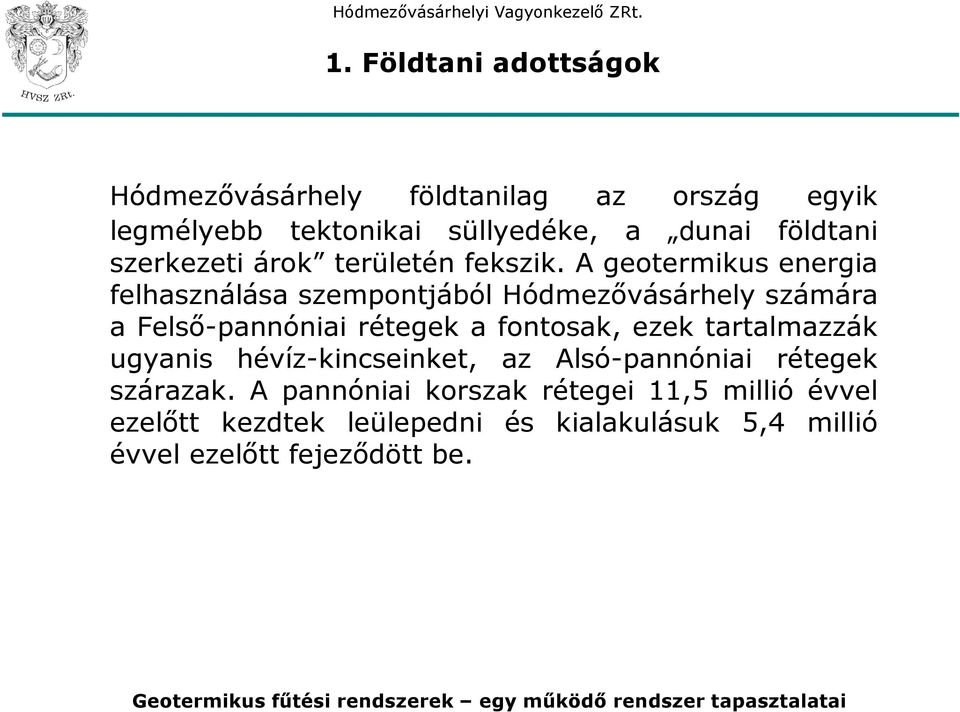

3 1. Földtani adottságok Hódmezővásárhely földtanilag az ország egyik legmélyebb tektonikai süllyedéke, a dunai földtani szerkezeti árok területén fekszik. A geotermikus energia felhasználása szempontjából Hódmezővásárhely számára a Felső-pannóniai rétegek a fontosak, ezek tartalmazzák ugyanis hévíz-kincseinket, az Alsó-pannóniai rétegek szárazak. A pannóniai korszak rétegei 11,5 millió évvel ezelőtt kezdtek leülepedni és kialakulásuk 5,4 millió évvel ezelőtt fejeződött be.

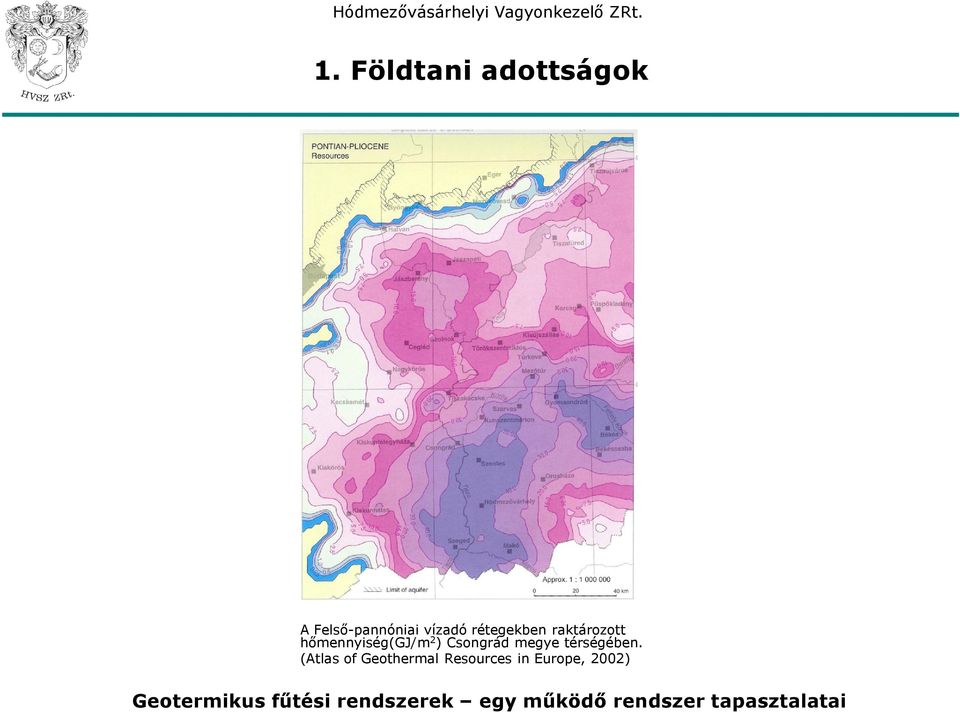

4 1. Földtani adottságok A Felső-pannóniai vízadó rétegekben raktározott hőmennyiség(gj/m 2 ) Csongrád megye térségében. (Atlas of Geothermal Resources in Europe, 2002)

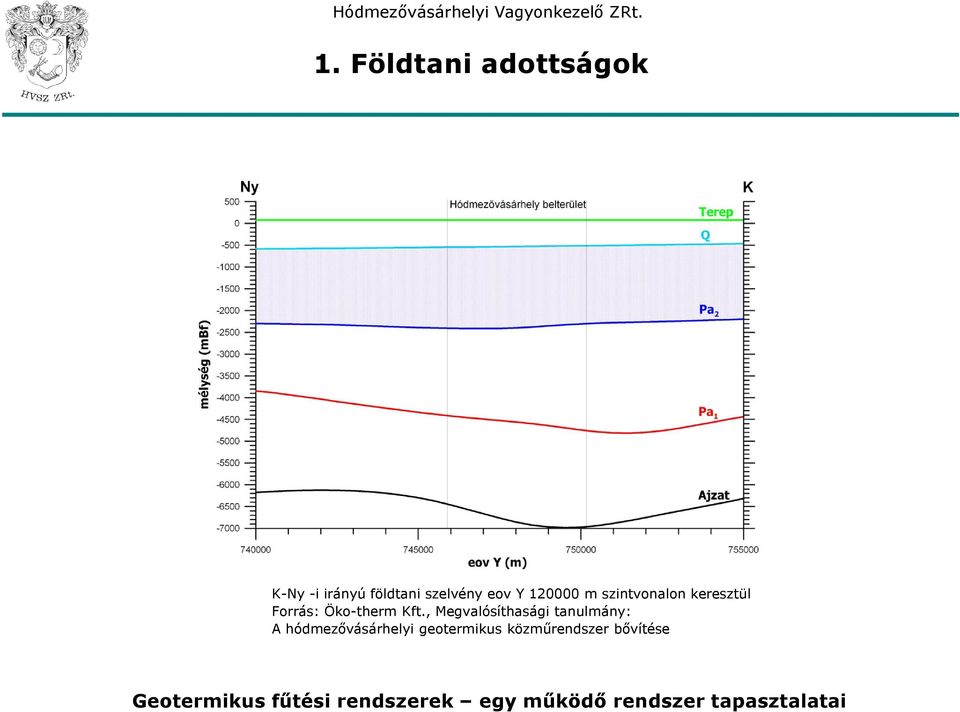

5 1. Földtani adottságok K-Ny -i irányú földtani szelvény eov Y m szintvonalon keresztül Forrás: Öko-therm Kft., Megvalósíthasági tanulmány: A hódmezővásárhelyi geotermikus közműrendszer bővítése

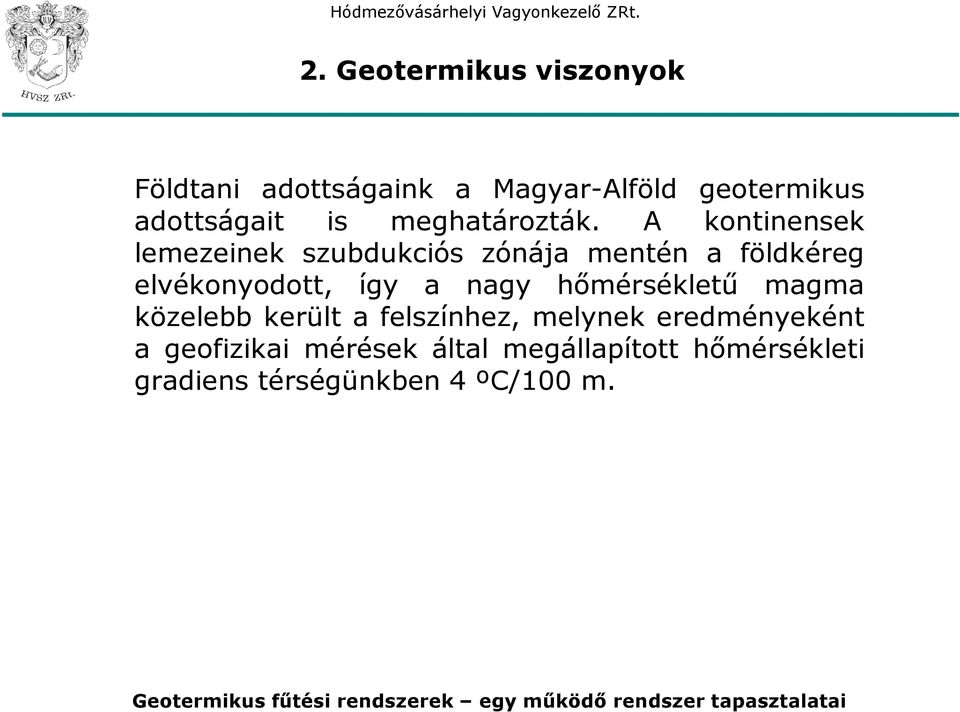

6 2. Geotermikus viszonyok Földtani adottságaink a Magyar-Alföld geotermikus adottságait is meghatározták. A kontinensek lemezeinek szubdukciós zónája mentén a földkéreg elvékonyodott, így a nagy hőmérsékletű magma közelebb került a felszínhez, melynek eredményeként a geofizikai mérések által megállapított hőmérsékleti gradiens térségünkben 4 ºC/100 m.

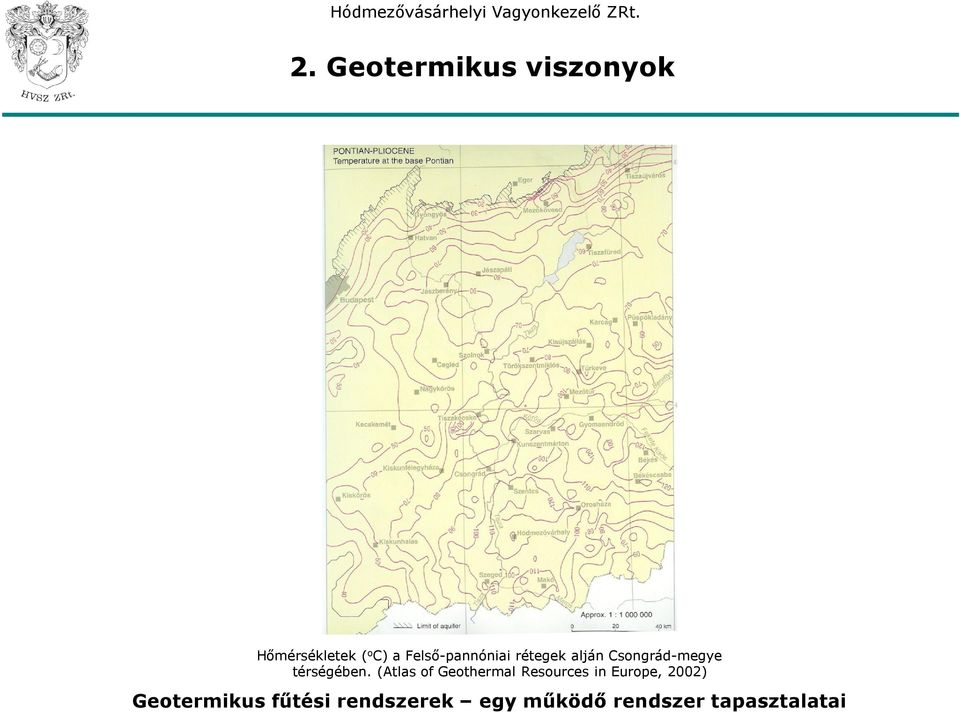

7 2. Geotermikus viszonyok Hőmérsékletek ( o C) a Felső-pannóniai rétegek alján Csongrád-megye térségében. (Atlas of Geothermal Resources in Europe, 2002)

8 3. A hódmezővásárhelyi geotermikus közműrendszer adatai Hódmezővásárhely Megyei Jogú Város Önkormányzata tulajdonában lévő Hódmezővásárhelyi Vagyonkezelő ZRt. Ebből: - 8 termelő kút, 10 db kutat működtet. melyből 3 kút gyógyvíz-minősítéssel is rendelkezik - 2 visszasajtoló kút. A legidősebb 1954-ben, a legfiatalabb 2007-ben mélyült. Fűtési, balneológiai és használati melegvíz-ellátási célokból létesültek a kutak.

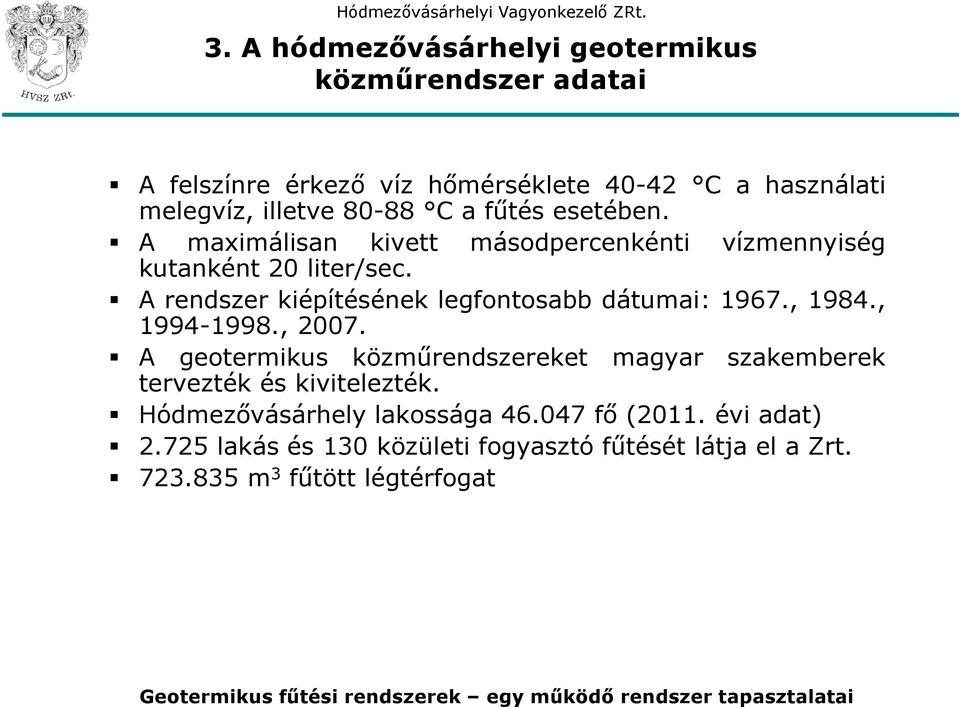

9 3. A hódmezővásárhelyi geotermikus közműrendszer adatai A felszínre érkező víz hőmérséklete C a használati melegvíz, illetve C a fűtés esetében. A maximálisan kivett másodpercenkénti vízmennyiség kutanként 20 liter/sec. A rendszer kiépítésének legfontosabb dátumai: 1967., 1984., , A geotermikus közműrendszereket magyar szakemberek tervezték és kivitelezték. Hódmezővásárhely lakossága fő(2011. évi adat) 2.725lakásés130közületifogyasztófűtésétlátjaelaZrt m 3 fűtöttlégtérfogat

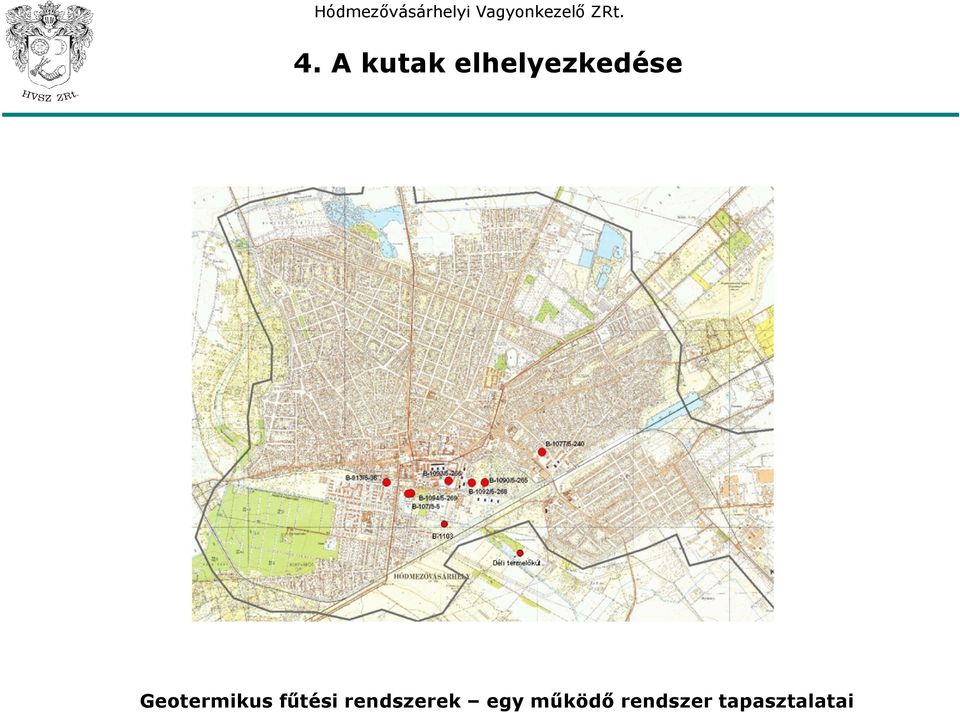

10 4. A kutak elhelyezkedése

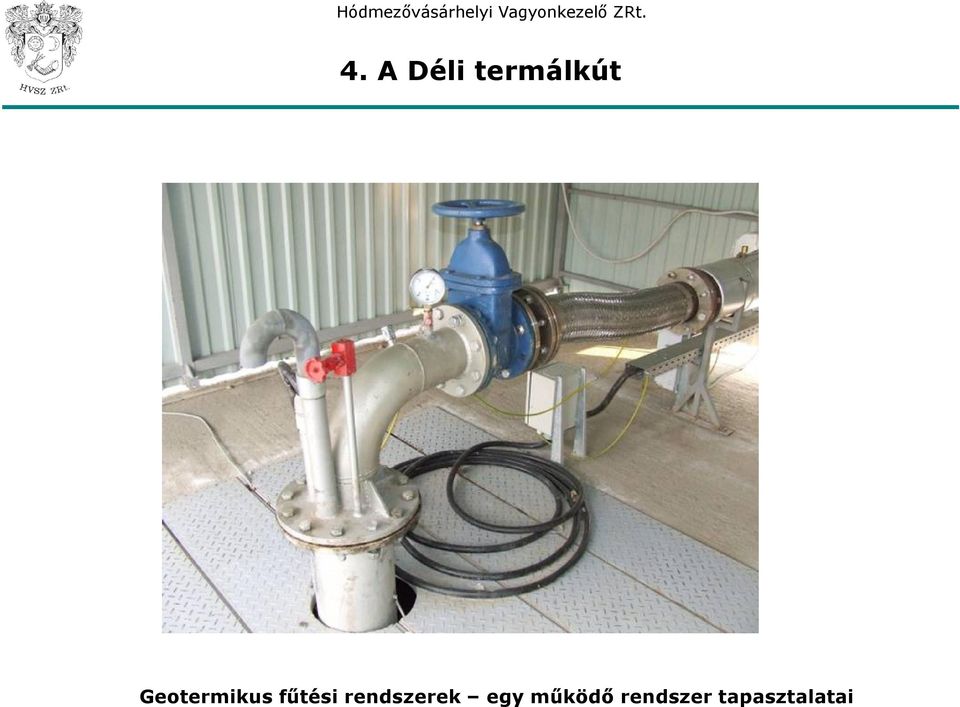

11 4. A Déli termálkút

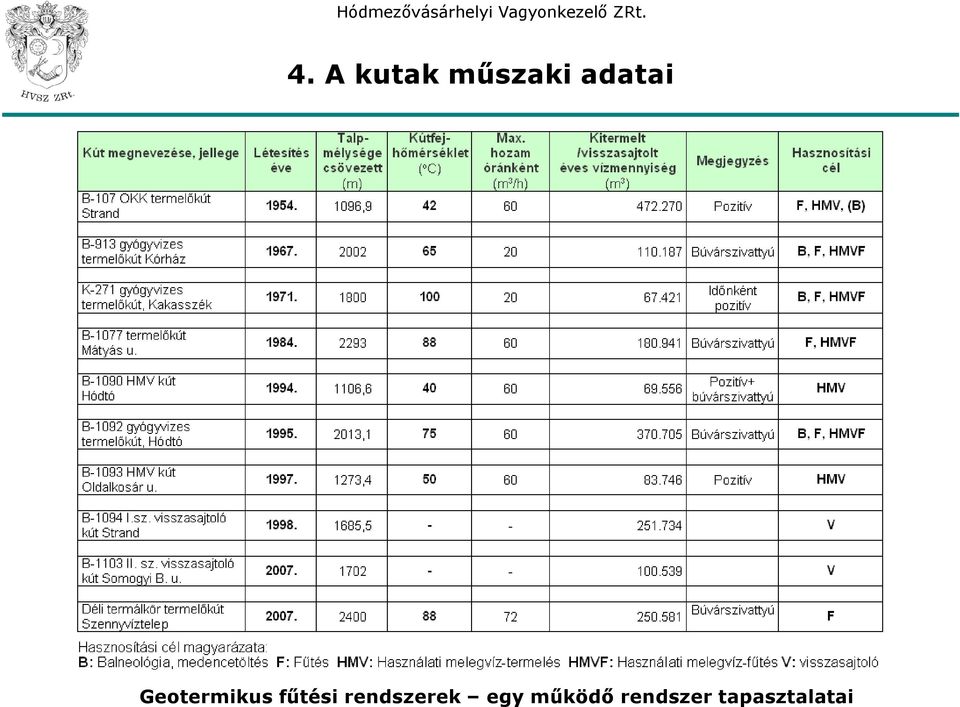

12 4. A kutak műszaki adatai

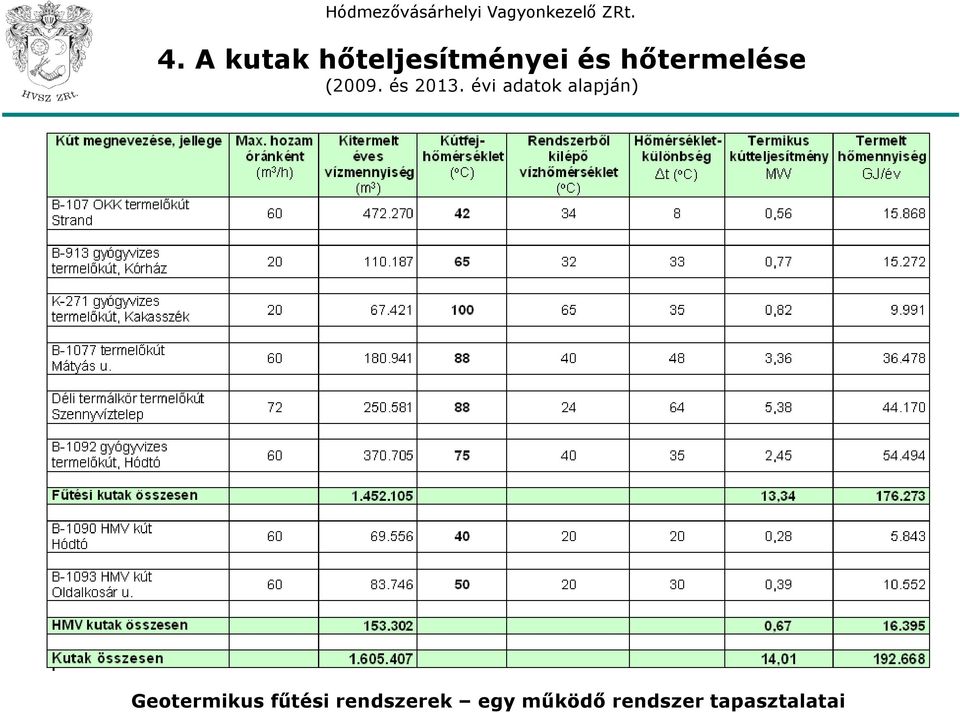

13 4. A kutak hőteljesítményei és hőtermelése (2009. és évi adatok alapján)

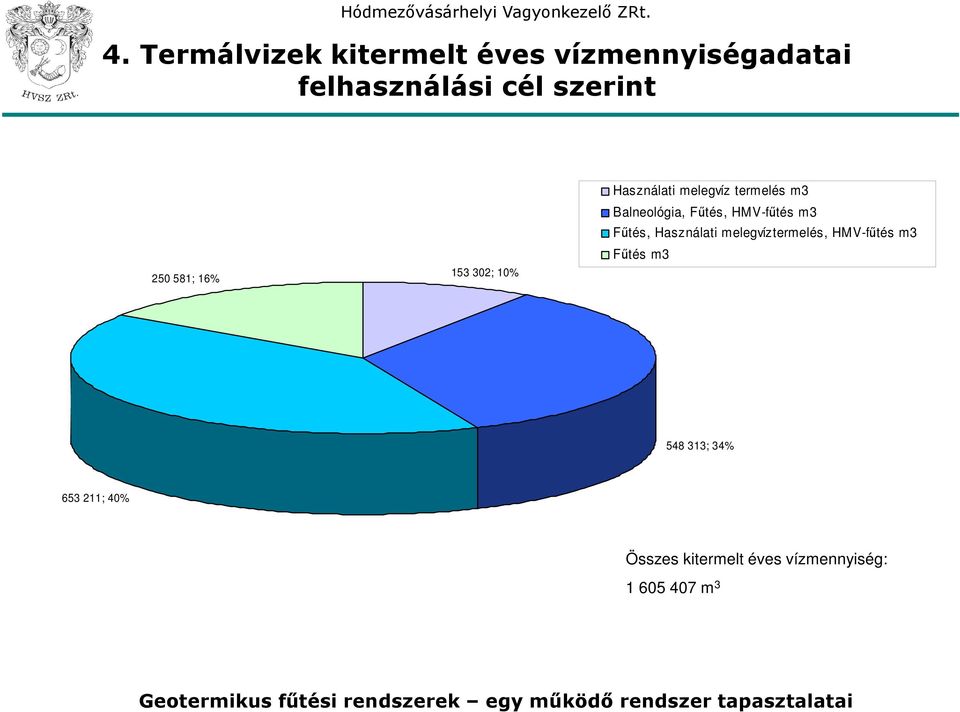

14 4. Termálvizek kitermelt éves vízmennyiségadatai felhasználási cél szerint ; 16% ; 10% Használati melegvíz termelés m3 Balneológia, Fűtés, HMV-fűtés m3 Fűtés, Használati melegvíztermelés, HMV-fűtés m3 Fűtés m ; 34% ; 40% Összes kitermelt éves vízmennyiség: m 3

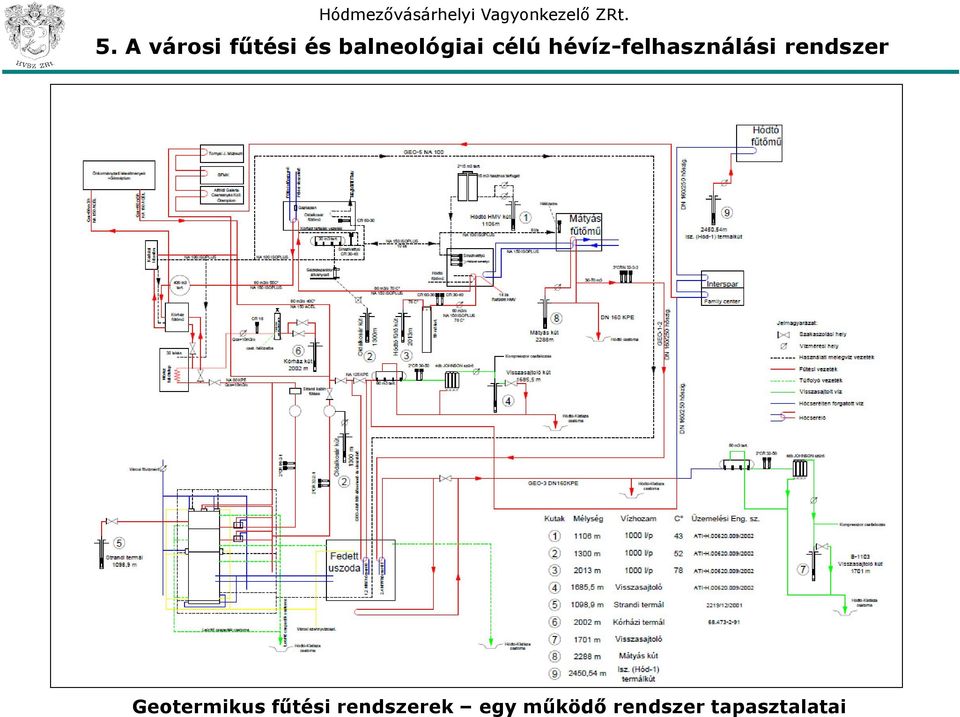

15 5. A városi fűtési és balneológiai célú hévíz-felhasználási rendszer

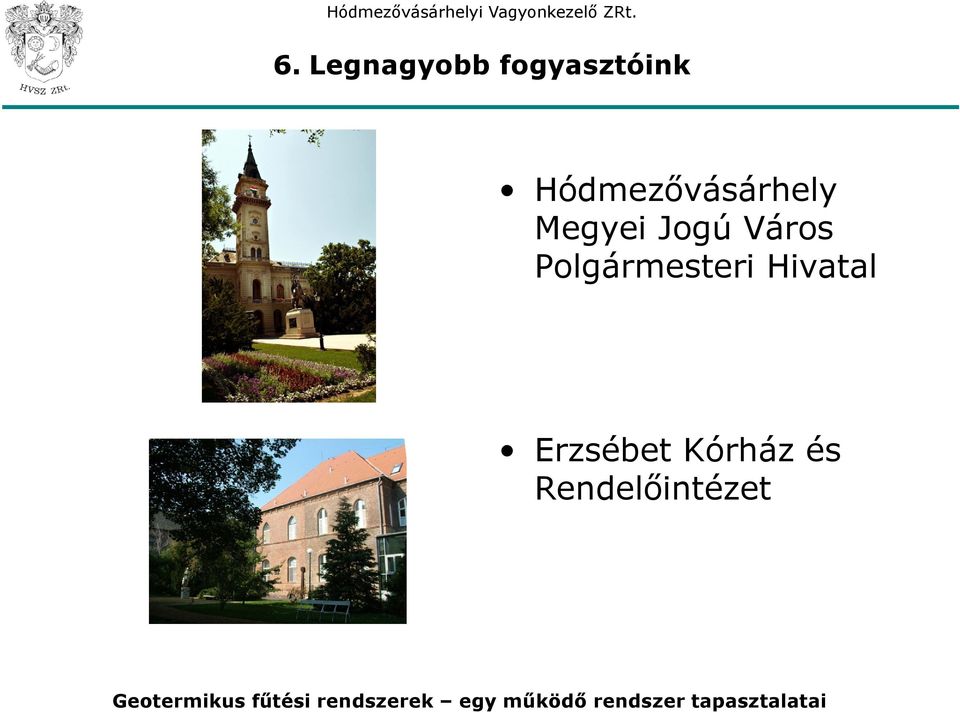

16 6. Legnagyobb fogyasztóink Hódmezővásárhely Megyei Jogú Város Polgármesteri Hivatal Erzsébet Kórház és Rendelőintézet

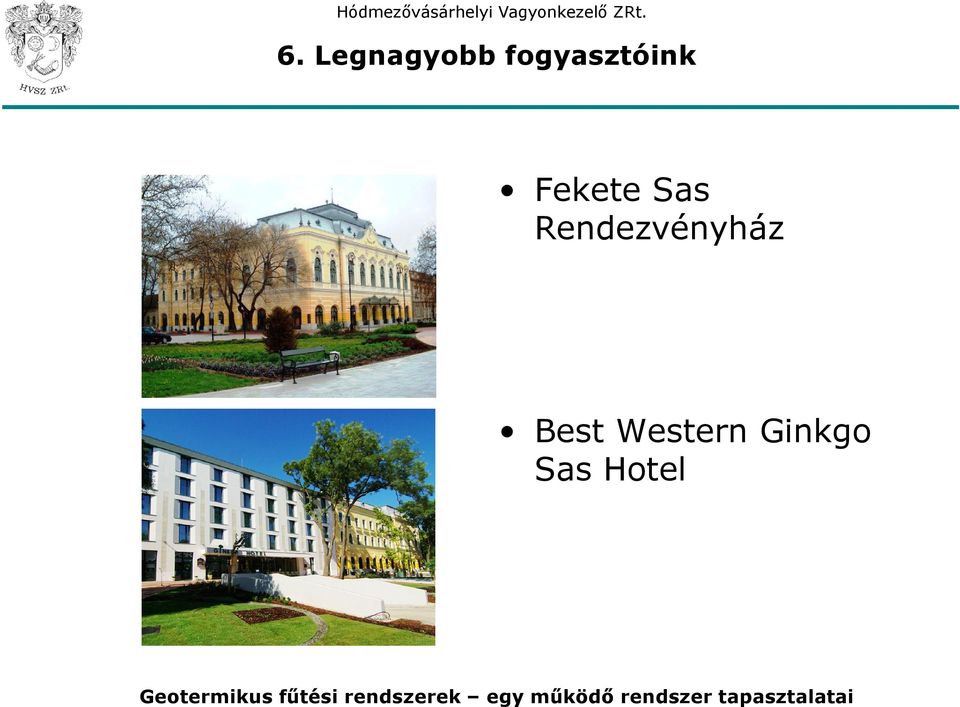

17 6. Legnagyobb fogyasztóink Fekete Sas Rendezvényház Best Western Ginkgo Sas Hotel

18 6. Legnagyobb fogyasztóink Református Ótemplom Tornyai János Múzeum

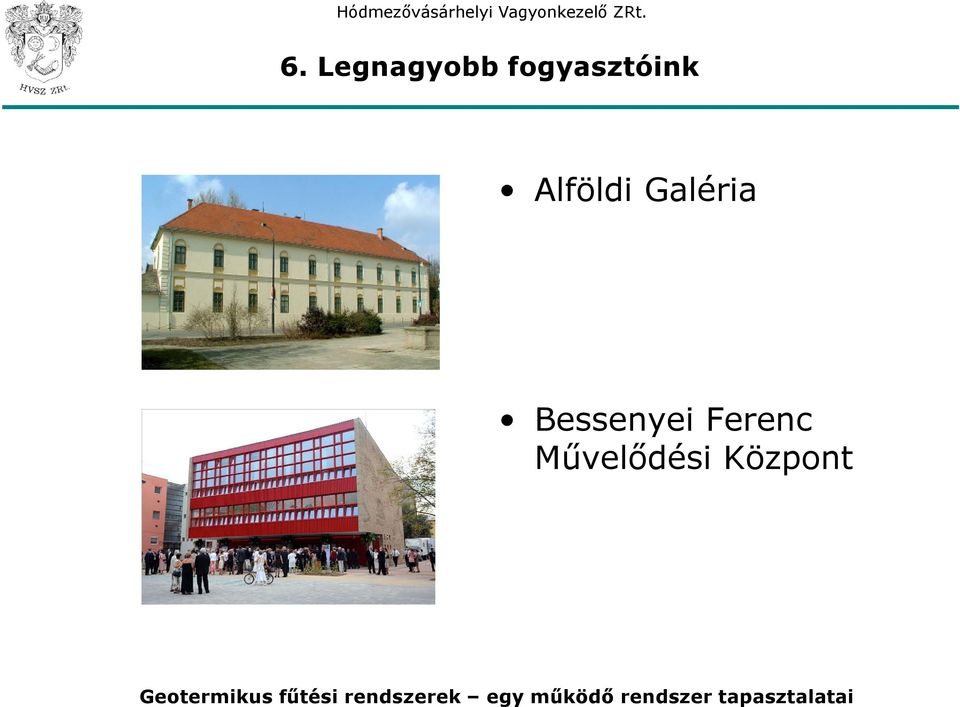

19 6. Legnagyobb fogyasztóink Alföldi Galéria Bessenyei Ferenc Művelődési Központ

20 6. Legnagyobb fogyasztóink Gyarmati Dezső Sportuszoda, Török Sándor Strandfürdő Emlékpont

21 6. Legnagyobb fogyasztóink Budapesti Kommunikációs és Üzleti Főiskola Hódmezővásárhelyi Regionális Tudásközpont HMJV Önkormányzata Németh László Gimnázium Általános Iskola és Óvoda

22 6. Legnagyobb fogyasztóink COOP Szolnok ZRt. TESCO Hipermarket Hódmezővásárhely

23 Legnagyobb fogyasztóink INTERSPAR Üzletközpont Family Center Üzletközpont

24 6. Legnagyobb fogyasztóink Cseresnyés Kollégium

25 7. A gázfelhasználás alakulása a hőközpontokban

26 7. A Hódtói Fűtőmű kazánjai

27 7. A gázfelhasználás és az értékesített hőmennyiség alakulása

28 7. A gázfelhasználás és az értékesített hőmennyiség alakulása Gázfelhasználás alakulása e m 3 Gázfelhasználás e m3 Értékesített hőmennyiség alakulása GJ Értékesített hőmennyiség GJ GJ év év e m 3

29 8. A termálenergia-hasznosítás gazdaságossága Vízkészlet-járulék évben: e Ft Bányajáradék évben: e Ft Visszaigényelt vízkészlet-járulék: e Ft

30 9. A légszennyezés csökkentése termálenergia hasznosításával Az egy évben hasznosított geotermikus energia mennyisége a legkisebb becsült értéket figyelembe véve: GJ/év, amellyel éves szinten 4,5 millió köbméter földgáz elégetését lehet megspórolni és ezáltal a szén-dioxid kibocsátásévi 9000 tonnával kevesebb, amely a város levegőjét kíméli.

31 10. A visszasajtolás A II. sz. visszasajtoló kút ill. annak szűrőrendszere

32 10. A visszasajtolás I. sz. visszasajtoló kút: 2 db szivattyú (7,5 kw; 30 m 3 /h) II. sz. visszasajtoló kút: 1 db szivattyú (15 kw; 60 m 3 /h) Nyomásviszonyok: - Felszíni szűrő előtt 2-6 bar - Kútfejen 1,5-4 bar Alkalmazott szűrők: - Johnson szűrők a felszínen és a kútban - A felszínen polipropilén szövet (500 gr/m 2 ; 20 µm)

33 11. A kitermelt és a visszasajtolt éves vízmennyiség aránya Visszasajtolt és vissza nem sajtolt éves vízm ennyiség aránya ; 22% Vissza nem sajtolt éves vízmennyiség m3 Visszasajtolt éves vízmennyiség m ; 78% Összes kitermelt éves vízmennyiség: m 3

34 11. A fűtési célú hévizek és a visszasajtolt éves vízmennyiség aránya Fűtési célú hévizek és a visszasajtolt éves vízm ennyiség aránya Fűtési célú vissza nem sajtolt éves vízmennyiség m3 Visszasajtolt éves vízmennyiség m ; 49% ; 51% Fűtési célú kitermelt hévíz összesen: m 3

35 12. Belvárosi termálkör hőfoklépcsői

36 13. Jelenleg folyó beruházásaink Fedett Uszoda bővítésével kapcsolatos beruházás A Fedett Uszoda élményfürdővel és bemelegítő medencetérrel történő bővítése miatt megnövekszik az Uszoda hőenergiaigénye is. Emiatt a Fedett Uszoda hőközpontjának belvárosi termálkörbe történő bekapcsolása válik szükségessé, ebből kifolyólag épületgépészetileg két fűtőművet kell átalakítani és bővíteni.

37 14. Nyugati termálkör A földgáz-felhasználás minimumra csökkentése a hódmezővásárhelyi távhőellátásban című előkészített 1 Mrd Ft összköltségű pályázatunk célja, hogy a jelenleg % között mozgó földgáz-részarányt 5 % körüli értékre csökkentse a hódmezővásárhelyi távhőszolgáltatásban. A projekt szakmai tartalma: termelő kút létesítése 2450 m talpmélységgel az Uszoda közelében 2,5 km hosszban termálvezeték építése visszasajtoló kút létesítése további intézmények bekapcsolása a geotermikus távhőellátásba: Nyugdíjas Lakópark, Kertvárosi Általános Iskola, Kertvárosi Katolikus Óvoda, Kertvárosi Bölcsőde a Kórház és az Uszoda növekvő hőigényének kielégítése

38 14. Nyugati termálkör által ellátandó létesítmények 1. Hódmezővásárhelyi Nyugdíjas Lakópark NKft. 2. Török Sándor Strandfürdő és Gyarmati Dezső Sportuszoda öltözője, tervezett élményfürdője 3. Kertvárosi Katolikus Általános Iskola 4. Kertvárosi Katolikus Óvoda 5. Kertvárosi Bölcsőde 6. Kórház épülete 7. Bartók Béla u. 23. sz. alatti önkormányzati épület

39 14. Nyugati termálkör kapcsolási vázlata Geotermikus fűtési rendszerek- egy működő rendszer tapasztalatai

40 Köszönöm a figyelmüket!
