1 Hódmezővásárhelyi Vagyonkezelő és Szolgáltató ZRt. Geotermikus fűtési rendszerek - egy műküdő rendszer tapasztalatai Készítette: Ádók János, igazgatóság elnöke Hódmezővásárhely, december

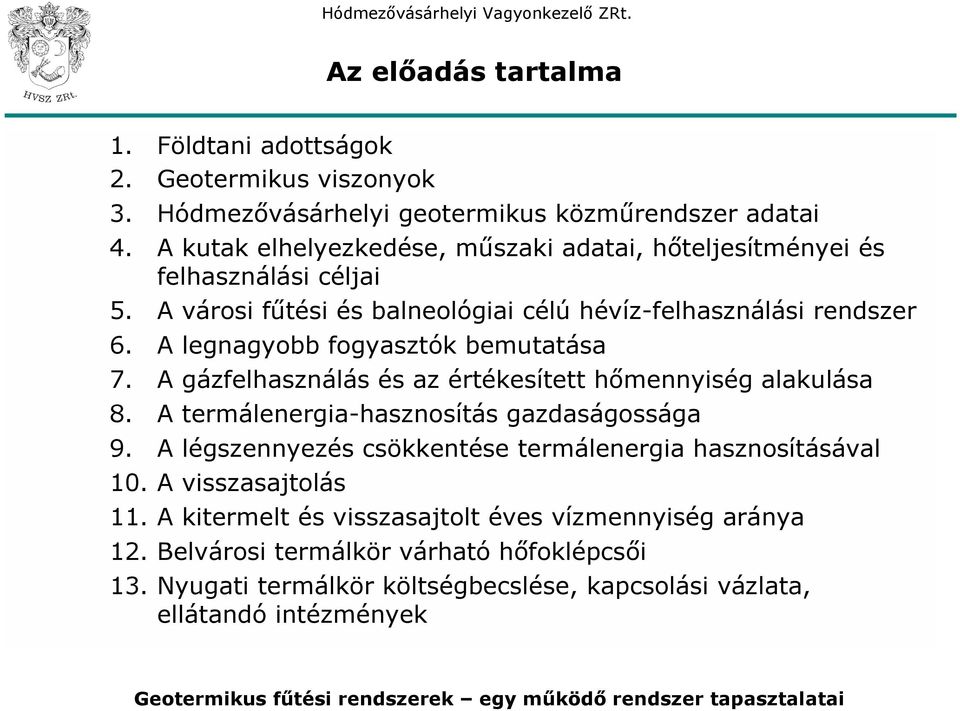

2 Az előadás tartalma 1. Földtani adottságok 2. Geotermikus viszonyok 3. Hódmezővásárhelyi geotermikus közműrendszer adatai 4. A kutak elhelyezkedése, műszaki adatai, hőteljesítményei és felhasználási céljai 5. A városi fűtési és balneológiai célú hévíz-felhasználási rendszer 6. A legnagyobb fogyasztók bemutatása 7. A gázfelhasználás és az értékesített hőmennyiség alakulása 8. A termálenergia-hasznosítás gazdaságossága 9. A légszennyezés csökkentése termálenergia hasznosításával 10. A visszasajtolás 11. A kitermelt és visszasajtolt éves vízmennyiség aránya 12. Belvárosi termálkör várható hőfoklépcsői 13. Nyugati termálkör költségbecslése, kapcsolási vázlata, ellátandó intézmények
3 1. Földtani adottságok Hódmezővásárhely földtanilag az ország egyik legmélyebb tektonikai süllyedéke, a dunai földtani szerkezeti árok területén fekszik. A geotermikus energia felhasználása szempontjából Hódmezővásárhely számára a Felső-pannóniai rétegek a fontosak, ezek tartalmazzák ugyanis hévíz-kincseinket, az Alsó-pannóniai rétegek szárazak. A pannóniai korszak rétegei 11,5 millió évvel ezelőtt kezdtek leülepedni és kialakulásuk 5,4 millió évvel ezelőtt fejeződött be.

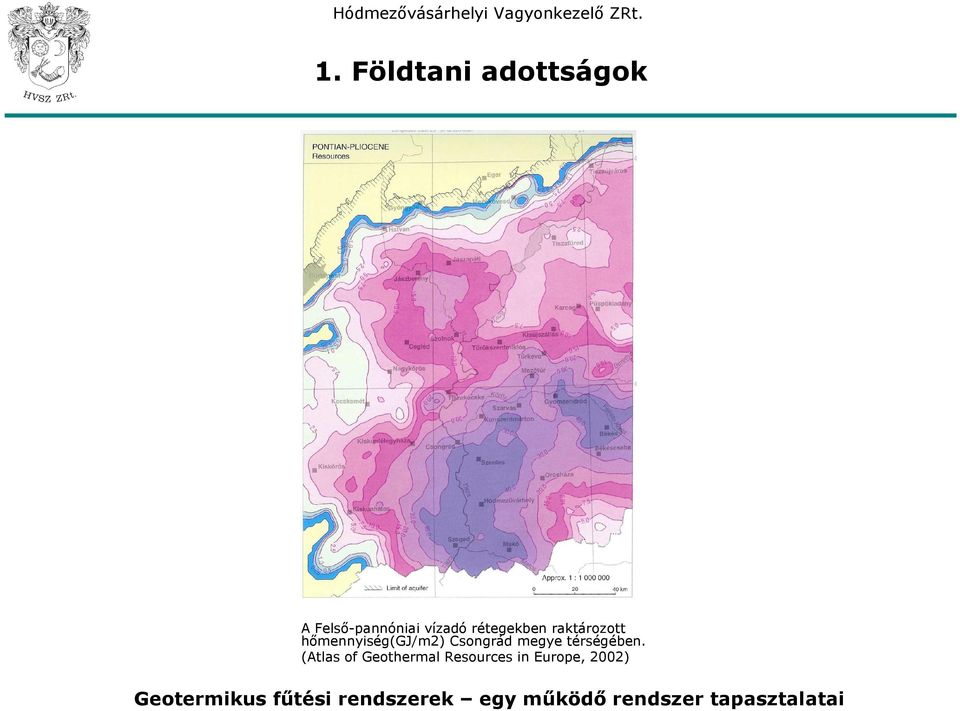

4 1. Földtani adottságok A Felső-pannóniai vízadó rétegekben raktározott hőmennyiség(gj/m2) Csongrád megye térségében. (Atlas of Geothermal Resources in Europe, 2002)
5 1. Földtani adottságok K-Ny -i irányú földtani szelvény eov Y m szintvonalon keresztül Forrás: Öko-therm Kft., Megvalósíthasági tanulmány: A hódmezővásárhelyi geotermikus közműrendszer bővítése

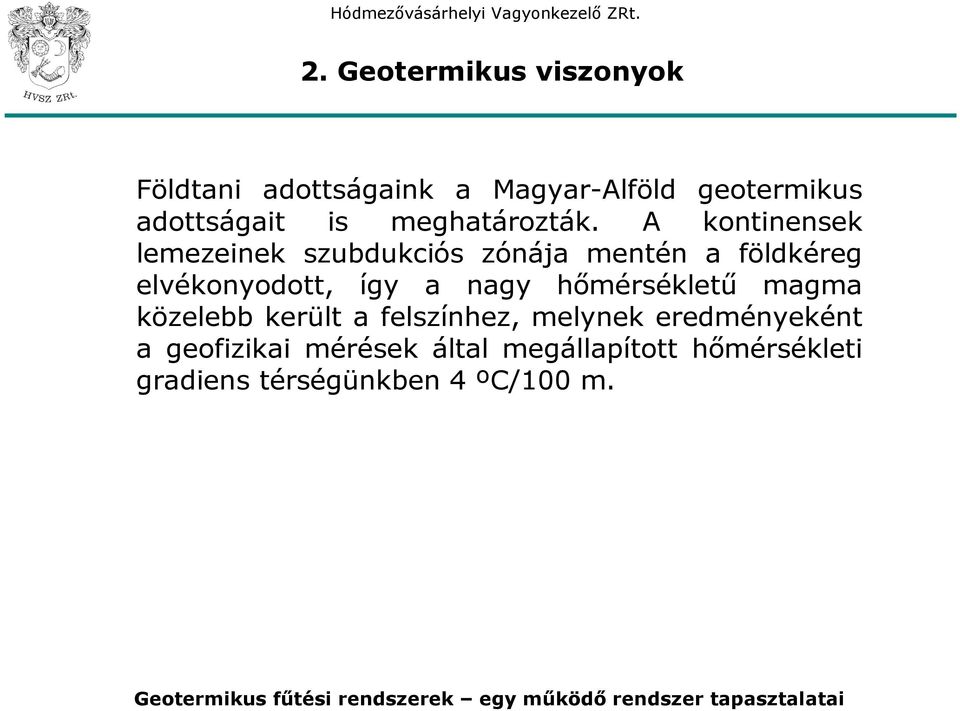

6 2. Geotermikus viszonyok Földtani adottságaink a Magyar-Alföld geotermikus adottságait is meghatározták. A kontinensek lemezeinek szubdukciós zónája mentén a földkéreg elvékonyodott, így a nagy hőmérsékletű magma közelebb került a felszínhez, melynek eredményeként a geofizikai mérések által megállapított hőmérsékleti gradiens térségünkben 4 ºC/100 m.

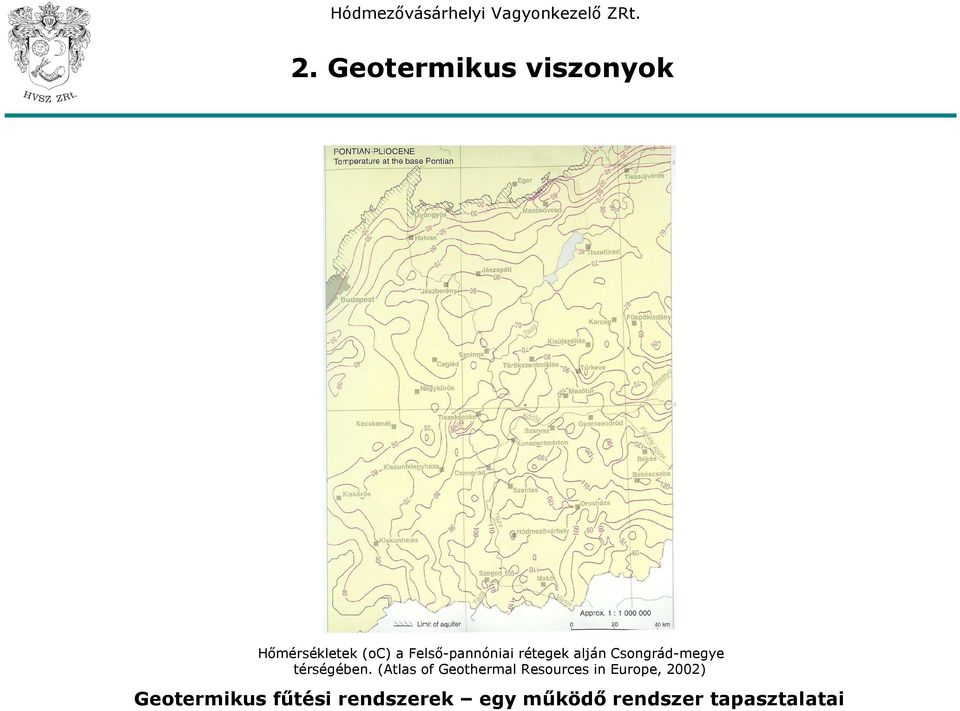

7 2. Geotermikus viszonyok Hőmérsékletek (oc) a Felső-pannóniai rétegek alján Csongrád-megye térségében. (Atlas of Geothermal Resources in Europe, 2002)
8 3. A hódmezővásárhelyi geotermikus közműrendszer adatai Hódmezővásárhely Megyei Jogú Város Önkormányzata tulajdonában lévő Hódmezővásárhelyi Vagyonkezelő ZRt. Ebből: 10 db kutat működtet. 8 termelő kút, 2 visszasajtoló kút és 3 kút gyógyvíz-minősítéssel is rendelkezik. A legidősebb 1954-ben, a legfiatalabb 2007-ben mélyült. Fűtési, balneológiai és használati melegvíz-ellátási célokból létesültek a kutak.

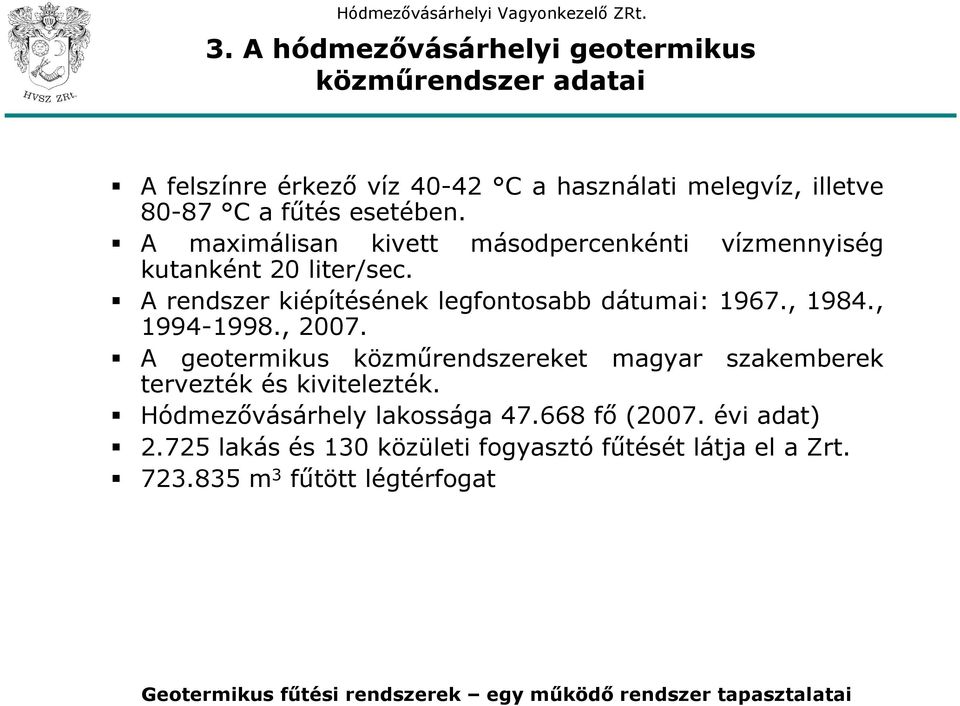

9 3. A hódmezővásárhelyi geotermikus közműrendszer adatai A felszínre érkező víz C a használati melegvíz, illetve C a fűtés esetében. A maximálisan kivett másodpercenkénti vízmennyiség kutanként 20 liter/sec. A rendszer kiépítésének legfontosabb dátumai: 1967., 1984., , A geotermikus közműrendszereket magyar szakemberek tervezték és kivitelezték. Hódmezővásárhely lakossága fő (2007. évi adat) lakás és 130 közületi fogyasztó fűtését látja el a Zrt m 3 fűtött légtérfogat
10 4. A kutak elhelyezkedése
11 4. A Déli termálkút

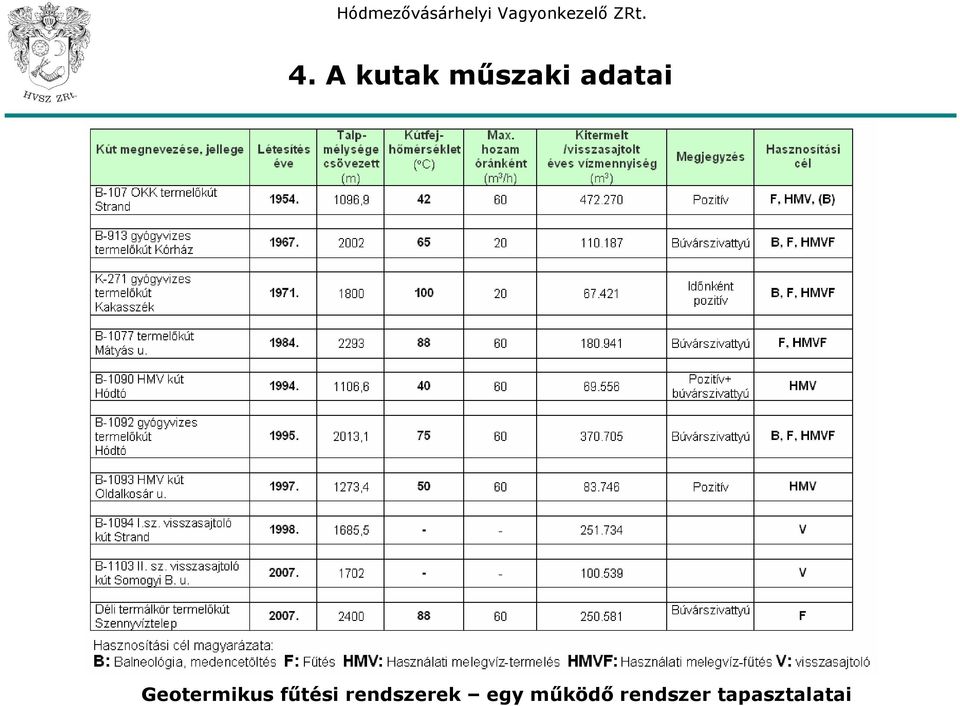

12 4. A kutak műszaki adatai

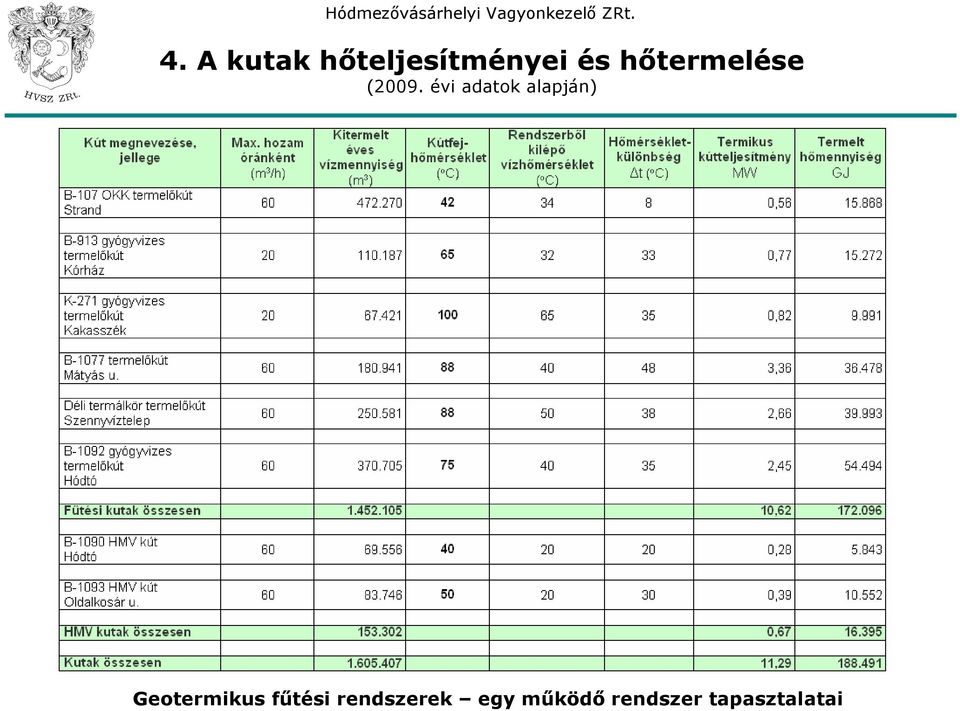

13 4. A kutak hőteljesítményei és hőtermelése (2009. évi adatok alapján)

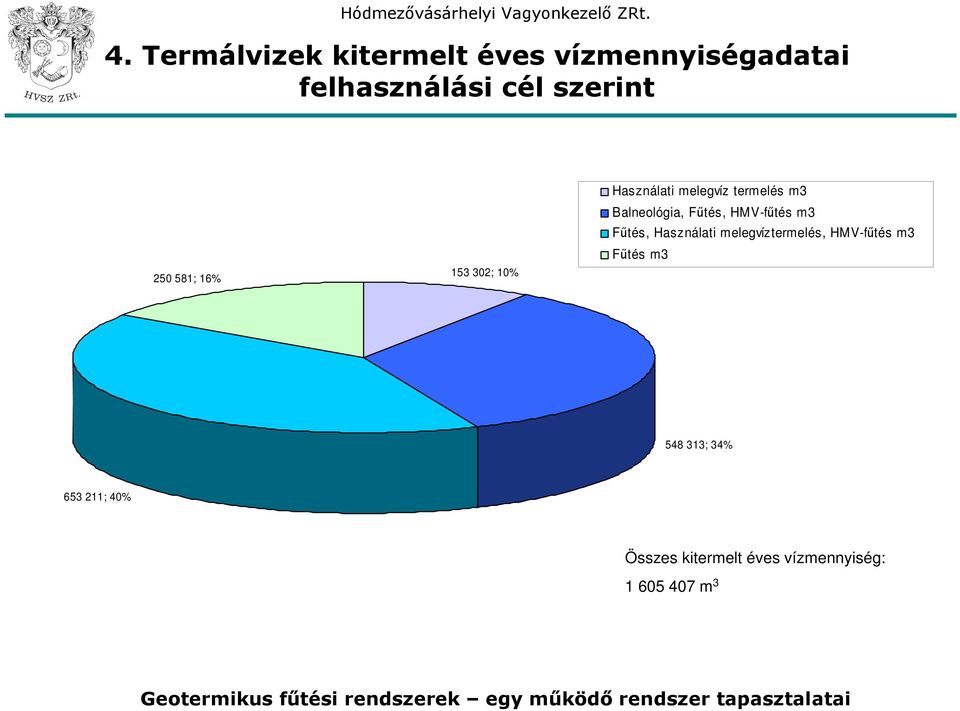

14 4. Termálvizek kitermelt éves vízmennyiségadatai felhasználási cél szerint ; 16% ; 10% Használati melegvíz termelés m3 Balneológia, Fűtés, HMV-fűtés m3 Fűtés, Használati melegvíztermelés, HMV-fűtés m3 Fűtés m ; 34% ; 40% Összes kitermelt éves vízmennyiség: m 3

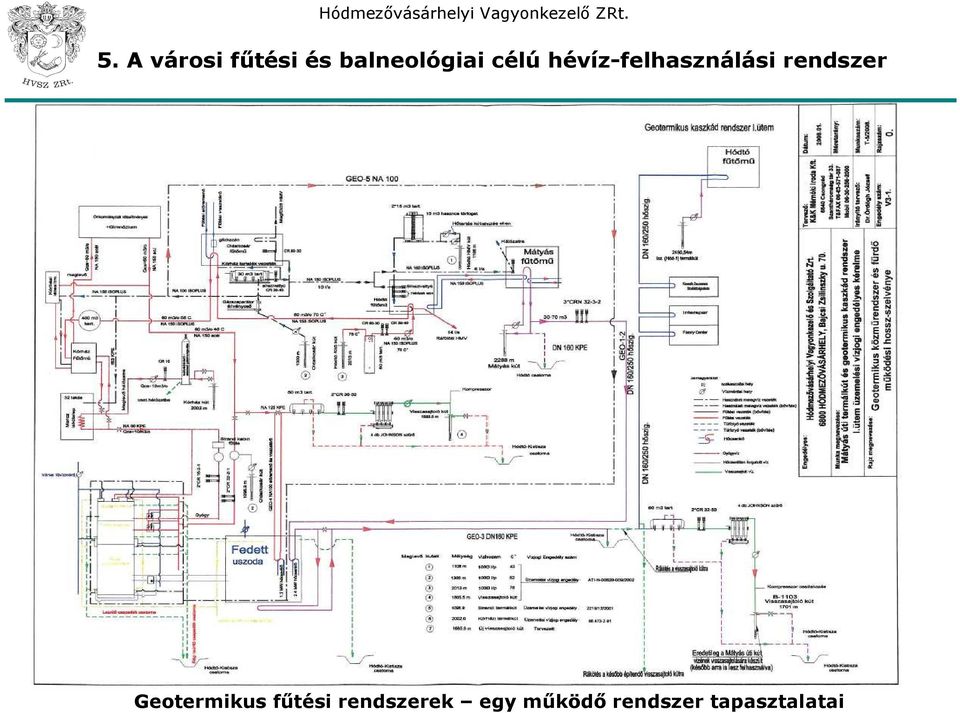

15 5. A városi fűtési és balneológiai célú hévíz-felhasználási rendszer
16 6. Legnagyobb fogyasztóink Hódmezővásárhely Megyei Jogú Város Polgármesteri Hivatal Erzsébet Kórház és Rendelőintézet
17 6. Legnagyobb fogyasztóink Fekete Sas Rendezvényház Best Western Ginkgo Sas Hotel
18 6. Legnagyobb fogyasztóink Református Ótemplom Tornyai János Múzeum
19 6. Legnagyobb fogyasztóink Alföldi Galéria Bessenyei Ferenc Művelődési Központ

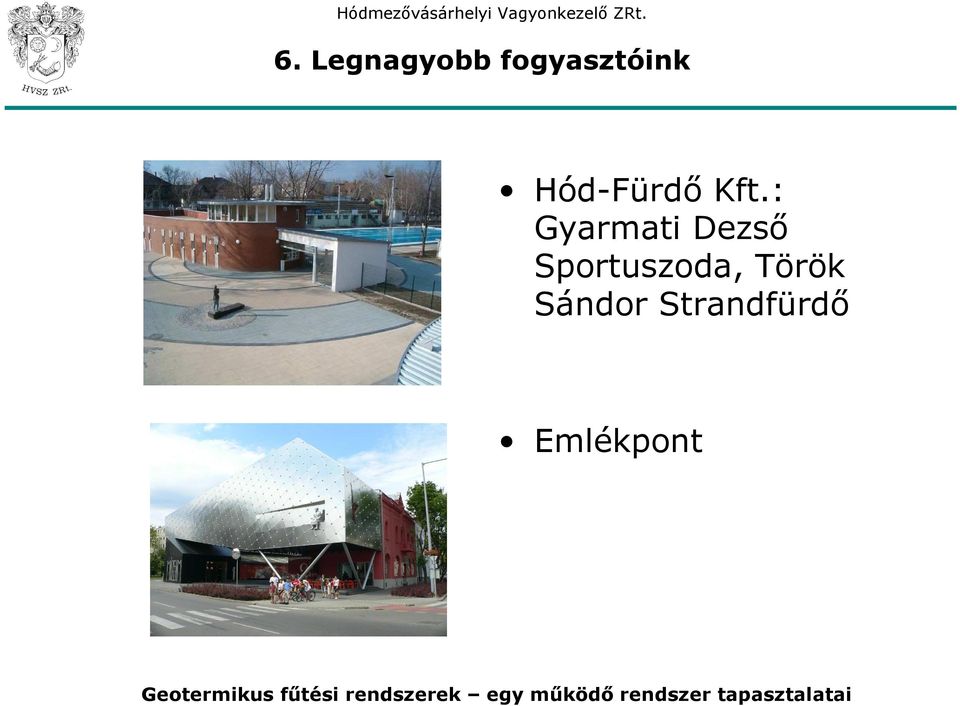

20 6. Legnagyobb fogyasztóink Hód-Fürdő Kft.: Gyarmati Dezső Sportuszoda, Török Sándor Strandfürdő Emlékpont
21 Legnagyobb fogyasztóink INTERSPAR Üzletközpont Family Center Üzletközpont
22 6. Legnagyobb fogyasztóink Cseresnyés Kollégium
23 7. A gázfelhasználás alakulása a hőközpontokban
24 7. A Hódtói Fűtőmű kazánjai
25 7. A gázfelhasználás és az értékesített hőmennyiség alakulása
26 7. A gázfelhasználás és az értékesített hőmennyiség alakulása Gázfelhasználás alakulása e m 3 Gázfelhasználás e m3 Értékesített hőmennyiség alakulása GJ Értékesített hőmennyiség GJ e m GJ Év Év
27 8. A termálenergia-hasznosítás gazdaságossága
28 9. A légszennyezés csökkentése termálenergia hasznosításával Az egy évben hasznosított geotermikus energia mennyisége a legkisebb becsült értéket figyelembe véve: GJ/év, amellyel éves szinten 4,5 millió köbméter földgáz elégetését lehet megspórolni és ezáltal a szén-dioxid kibocsátás évi tonnával kevesebb, amely a város levegőjét kíméli.
29 10. A visszasajtolás A II. sz. visszasajtolókút ill. annak szűrőrendszere
30 10. A visszasajtolás I. sz. visszasajtoló kút: 2 db szivattyú (7,5 kw; 30 m 3 /h) II. sz. visszasajtoló kút: 1 db szivattyú (15 kw; 60 m 3 /h) Nyomásviszonyok: - Felszíni szűrő előtt 2-6 bar - Kútfejen 1,5-4 bar Alkalmazott szűrők: - Johnson szűrők a felszínen és a kútban - A felszínen polipropilén szövet (500 gr/m 2 ; 20 µm)
31 11. A kitermelt és a visszasajtolt éves vízmennyiség aránya Visszasajtolt és vissza nem sajtolt éves vízm ennyiség aránya ; 22% Vissza nem sajtolt éves vízmennyiség m3 Visszasajtolt éves vízmennyiség m ; 78% Összes kitermelt éves vízmennyiség: m 3
32 11. A fűtési célú hévizek és a visszasajtolt éves vízmennyiség aránya Fűtési célú hévizek és a visszasajtolt éves vízm ennyiség aránya Fűtési célú vissza nem sajtolt éves vízmennyiség m3 Visszasajtolt éves vízmennyiség m ; 49% ; 51% Fűtési célú kitermelt hévíz összesen: m 3
33 12. Belvárosi termálkör várható hőfoklépcsői
34 12. A kaszkádrendszer hőcserélői a Hódtói Fűtőműben
35 12. A Cseresnyés Kollégium hőcserélői
36 12. Bessenyei F. Műv. Központ: hőcserélő beépítés
37 12. Bessenyei Műv. Központ hőcserélői
38 12. Tornyai János Múzeum: elosztó
39 13. Nyugati termálkör A KEOP-2012/4.10.0/B kódszámú környezet és energia operatív program keretében indítható projekt által az előzetes tervek szerint 640 millió Ft nettó költség mellett, 9 Mrd Ft (7 Mrd Ft) pályázati forrásból és nettó 320 millió Ft saját forrásból újabb intézmények geotermikus fűtési rendszerbe történő bekapcsolására nyílik lehetéség. A projekt a Mátyás utcai kút Török Sándor Strandfürdő és Gyarmati Dezső Sportuszoda rendszereiben lehűlt vizének további hasznosítását célozza, részben öltöző hőellátására, valamint a négy kertvárosi intézmény és az azoktól nyugatra található Nyugdíjas Lakópark épületeinek hőellátására. Geotermikus fűtési rendszerek egy működő rendszer tapasztalai
40 13. Nyugati termálkör által ellátandó létesítmények 1. Hódmezővásárhelyi Nyugdíjas Lakópark NKft. 2. Török Sándor Strandfürdő és Gyarmati Dezső Sportuszoda öltözője 3. Kertvárosi Katolikus Általános Iskola 4. Kertvárosi Katolikus Óvoda 5. Kertvárosi Bölcsőde 6. Bartók Béla u. 23. sz. alatti önkormányzati épület
41 13. Nyugati termálkör kapcsolási vázlata Geotermikus fűtési rendszerek- egy működő rendszer tapasztalatai
42 13. Nyugati termálkör költségbecslése visszasajtolással
43 Köszönöm a figyelmüket!
