Termálvíz gyakorlati hasznosítása az Észak-Alföldi régióban

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Termálvíz gyakorlati hasznosítása az Észak-Alföldi régióban"

Borbála Szilágyi
8 évvel ezelőtt
Látták:

1 NNK Környezetgazdálkodási,Számítástechnikai, Kereskedelmi és Szolgáltató Kft. Iroda: 4031 Debrecen Köntösgátsor 1-3. Tel.: 52 / ; fax: 52 / ; honlap: nnk@nnk.hu Némethy Róbert Termálvíz gyakorlati hasznosítása az Észak-Alföldi régióban

: 52 / 532-185; fax: 52 / 532-009; honlap: www.nnk.

2 Az NNK Kft. tevékenységi köre Szakértés, tervezés: környezetvédelmi, hulladékgazdálkodási és vízvédelmi vonatkozású szakértői anyagok készítése; akkreditált mintavétel (talaj, víz, szennyvíz, hulladék stb.) vízi létesítmények (vízellátás, csatornázás, csapadékvíz elvezetés, környezetvédelem stb.) tervezése; szilárd ásványi nyersanyagkutatás (homok, kavics, agyag), bányászati engedélyezés, talajszondák tervezése, engedélyeztetése; épületgépészeti tervek készítése; pályázatok, megvalósíthatósági tanulmányok készítése, projekt menedzsment.

akkreditált mintavétel (talaj, víz, szennyvíz, hulladék stb.

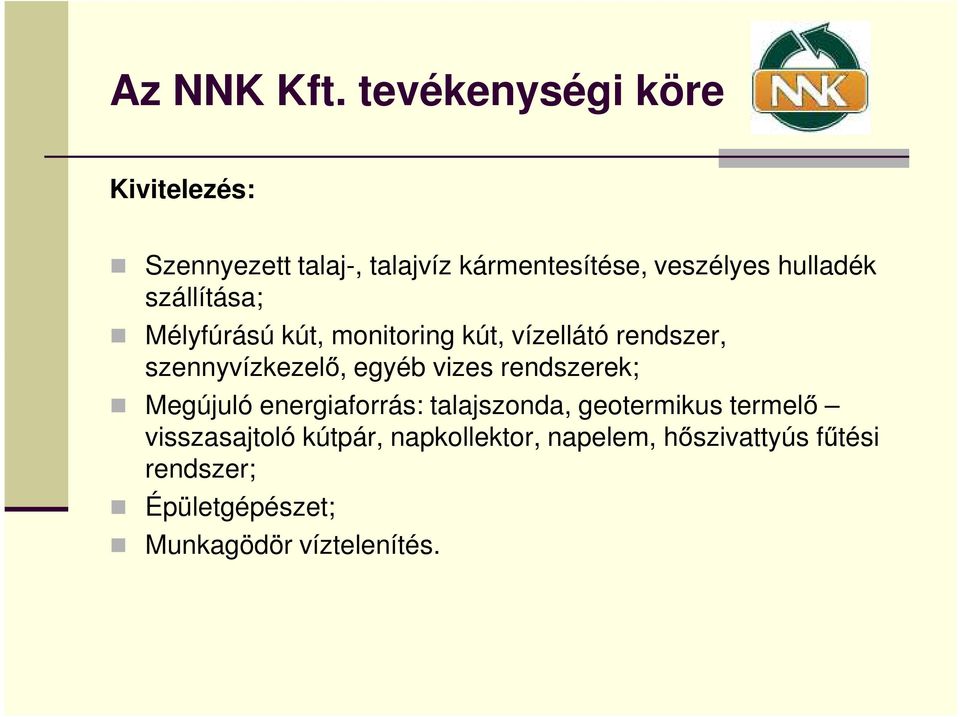

3 Az NNK Kft. tevékenységi köre Kivitelezés: Szennyezett talaj-, talajvíz kármentesítése, veszélyes hulladék szállítása; Mélyfúrású kút, monitoring kút, vízellátó rendszer, szennyvízkezelő, egyéb vizes rendszerek; Megújuló energiaforrás: talajszonda, geotermikus termelő visszasajtoló kútpár, napkollektor, napelem, hőszivattyús fűtési rendszer; Épületgépészet; Munkagödör víztelenítés.

szállítása; Mélyfúrású kút, monitoring kút, vízellátó rendszer, szennyvízkezelő, egyéb vizes

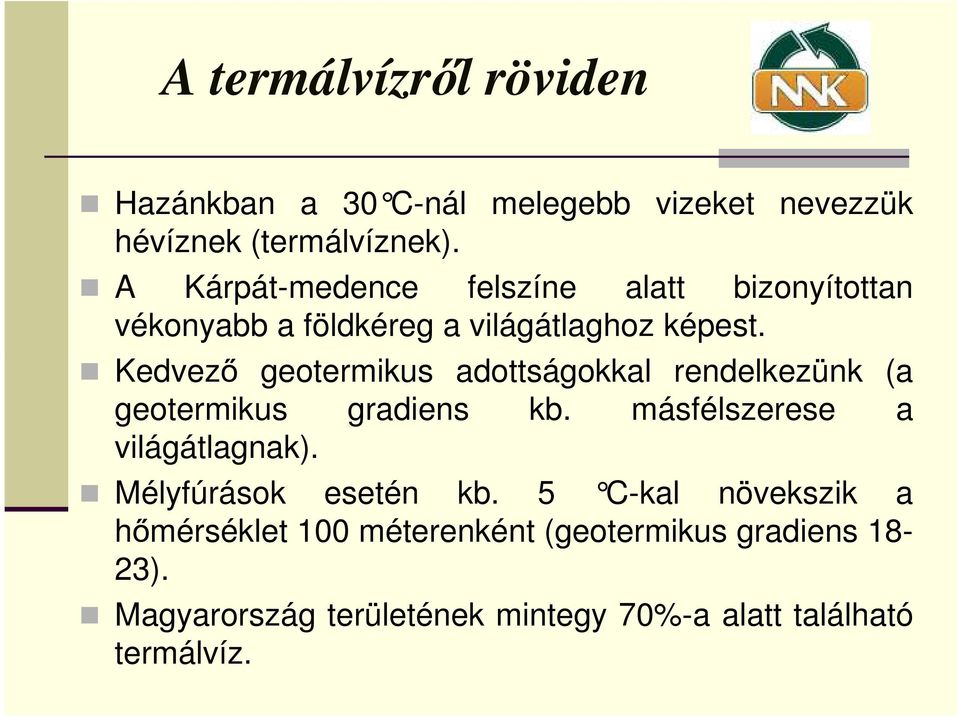

4 A termálvízről röviden Hazánkban a 30 C-nál melegebb vizeket nevezzük hévíznek (termálvíznek). A Kárpát-medence felszíne alatt bizonyítottan vékonyabb a földkéreg a világátlaghoz képest. Kedvező geotermikus adottságokkal rendelkezünk (a geotermikus gradiens kb. másfélszerese a világátlagnak). Mélyfúrások esetén kb. 5 C-kal növekszik a hőmérséklet 100 méterenként (geotermikus gradiens 18-23). Magyarország területének mintegy 70%-a alatt található termálvíz.

Kedvező geotermikus adottságokkal rendelkezünk (a geotermikus gradiens kb. másfélszerese a világátlagnak).

5 Termálvíz nyerőhelyek

6 Termálvíz hasznosítás lehetőségei A termálvizek sokrétű hasznosítása energia, hőtartalma, hőmérséklete, összetétele alapján történik: Közvetlen áramfejlesztés; Gyógyászat, gyógyfürdők, gyógyszállók, Sport felhasználás; Fogyasztás, ivókúra; Fűtés; Mezőgazdasági, ipari hasznosítás.

Közvetlen áramfejlesztés; Gyógyászat, gyógyfürdők, gyógyszállók,

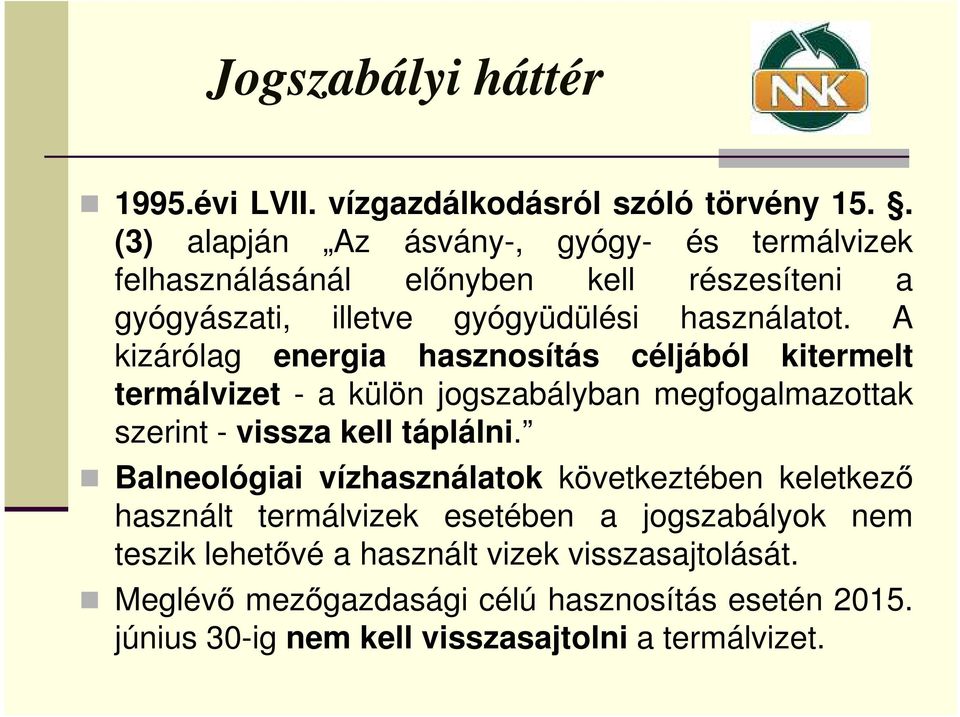

7 Jogszabályi háttér 1995.évi LVII. vízgazdálkodásról szóló törvény 15.. (3) alapján Az ásvány-, gyógy- és termálvizek felhasználásánál előnyben kell részesíteni a gyógyászati, illetve gyógyüdülési használatot. A kizárólag energia hasznosítás céljából kitermelt termálvizet - a külön jogszabályban megfogalmazottak szerint - vissza kell táplálni. Balneológiai vízhasználatok következtében keletkező használt termálvizek esetében a jogszabályok nem teszik lehetővé a használt vizek visszasajtolását. Meglévő mezőgazdasági célú hasznosítás esetén június 30-ig nem kell visszasajtolni a termálvizet.

A kizárólag energia hasznosítás céljából kitermelt termálvizet - a külön jogszabályban megfogalmazottak szerint - vissza kell táplálni.

8 Hévízhasznosítás problémái A használt hévizek a vízi élővilágra, a befogadók hasznosítására kedvezőtlen kémiai összetételüknél és magas sótartalmuknál fogva károsaknak minősülnek. A nagy sótartalmú és nátriumszázalékú víz öntözésre sem használható, mert a talajban káros ioncsere folyamatot indít el. A visszasajtolásnak számos hátránya van: elsősorban a megvalósítás tetemes költségigénye, valamint a homokrétegekbe történő visszasajtolás hosszúidejű üzemi tapasztalatainak és nagyobb számú referencia helyeinek hiánya. A visszasajtolás üzemeltetése műszakilag igényesebb feladat, mint a hagyományos felszíni elfolyatásos vízelhelyezés, ezért a rendszereket üzemeltető jól képzett szakemberek is hiányoznak.

A visszasajtolásnak számos hátránya van: elsősorban a megvalósítás tetemes költségigénye, valamint a homokrétegekbe történő visszasajtolás hosszúidejű üzemi tapasztalatainak és

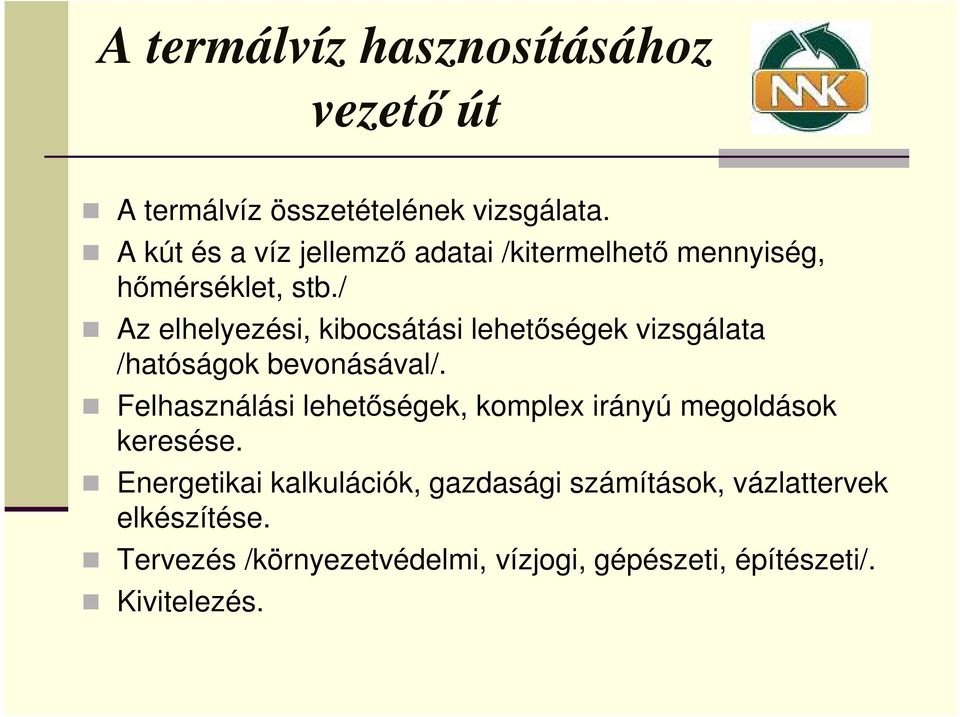

9 A termálvíz hasznosításához vezető út A termálvíz összetételének vizsgálata. A kút és a víz jellemző adatai /kitermelhető mennyiség, hőmérséklet, stb./ Az elhelyezési, kibocsátási lehetőségek vizsgálata /hatóságok bevonásával/. Felhasználási lehetőségek, komplex irányú megoldások keresése. Energetikai kalkulációk, gazdasági számítások, vázlattervek elkészítése. Tervezés /környezetvédelmi, vízjogi, gépészeti, építészeti/. Kivitelezés.

/ Az elhelyezési, kibocsátási lehetőségek vizsgálata /hatóságok bevonásával/.

10 Termálvíz komplex hasznosítása

11 Megvalósult beruházás Hévíz hasznosítás Újszilvás - Kivitelezés költsége: bruttó Ft.- - Finanszírozás: 85 % EGT és Norvég Finanszírozási Mechanizmusok pályázat Vízmű B-19 kút V-2-0 V V-1-0 Kossuth utca O125 PE Dózsa György utca Iskola Alkotmány utca - Kútmélység: 445 m - Maximális vízhozam: 375 l/perc - Vízhőmérséklet: 32,7 C Alkotmány utca - Fűtési teljesítmény: 456 kw Vörösmarty utca - Becsült megtakarítás: 53,4 % Tervezett TERMELŐKÚT kútaknában EOV X= ; Y= Tervezett NYELETŐKÚT kútaknában EOV X= ; Y= O125 PE V-1-0 V Óvóda Mű velő dési ház Polgármesteri Hivatal

0+124 0+196 0+865 0+700 1+150 V-1-0 Kossuth utca O125 PE 1+200 1+250 Dózsa György utca 0+164 0+795 0+144 Iskola Alkotmány utca - Kútmélység: 445 m - Maximális vízhozam: 375 l/perc - Vízhőmérséklet:

12 Újszilvás A hasznosított víz útja Termelő kút Polg. Hivatal Közösségi Ház Nyelető kút Vízmű Általános Iskola Óvoda

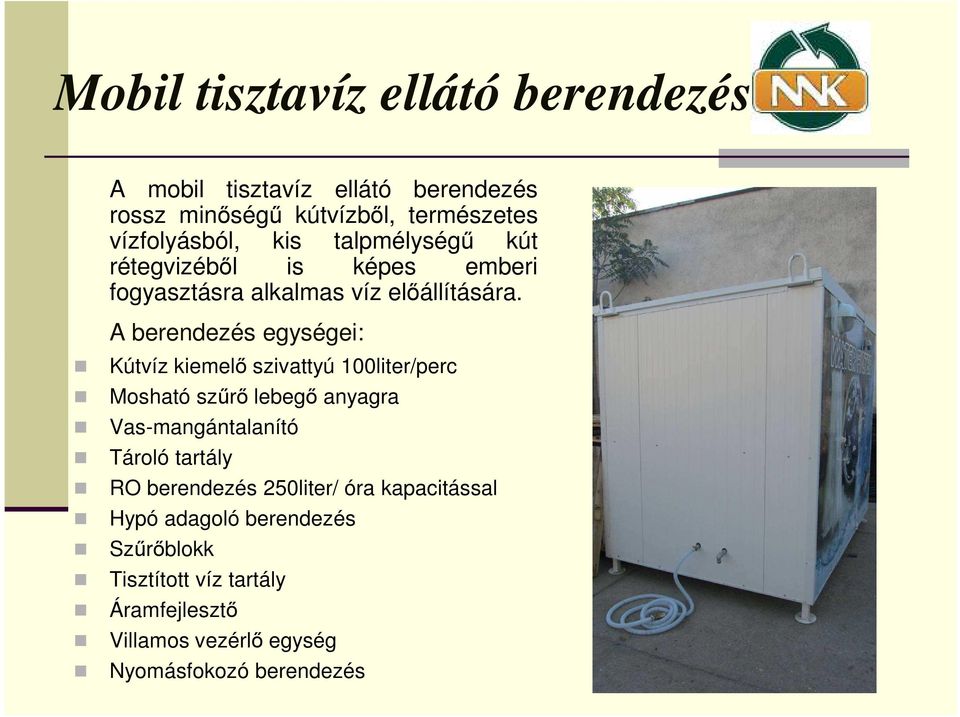

13 Mobil tisztavíz ellátó berendezés A mobil tisztavíz ellátó berendezés rossz minőségű kútvízből, természetes vízfolyásból, kis talpmélységű kút rétegvizéből is képes emberi fogyasztásra alkalmas víz előállítására. A berendezés egységei: Kútvíz kiemelő szivattyú 100liter/perc Mosható szűrő lebegő anyagra Vas-mangántalanító Tároló tartály RO berendezés 250liter/ óra kapacitással Hypó adagoló berendezés Szűrőblokk Tisztított víz tartály Áramfejlesztő Villamos vezérlő egység Nyomásfokozó berendezés

A berendezés egységei: Kútvíz kiemelő szivattyú 100liter/perc Mosható szűrő lebegő anyagra Vas-mangántalanító Tároló tartály

14 NNK Környezetgazdálkodási,Számítástechnikai, Kereskedelmi és Szolgáltató Kft. Iroda: 4031 Debrecen Köntösgátsor 1-3. Tel.: 52 / ; fax: 52 / ; honlap: nnk@nnk.hu Köszönöm a figyelmet!
