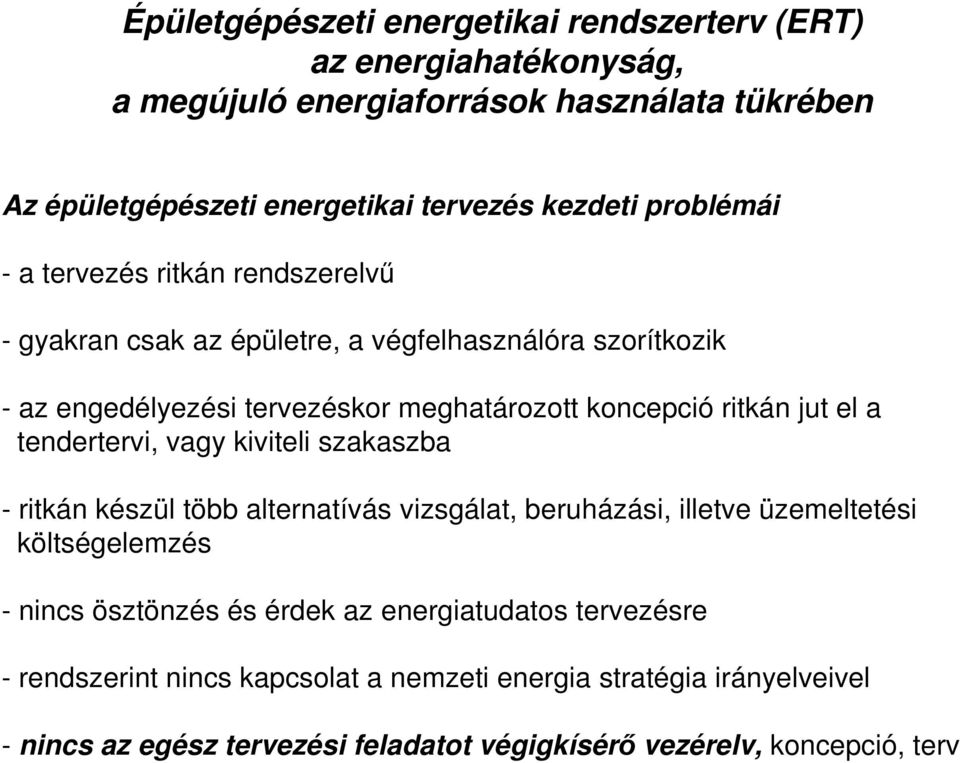

1 Épületgépészeti energetikai rendszerterv (ERT) az energiahatékonyság, a megújuló energiaforrások használata tükrében Az épületgépészeti energetikai tervezés kezdeti problémái - a tervezés ritkán rendszerelvű - gyakran csak az épületre, a végfelhasználóra szorítkozik - az engedélyezési tervezéskor meghatározott koncepció ritkán jut el a tendertervi, vagy kiviteli szakaszba - ritkán készül több alternatívás vizsgálat, beruházási, illetve üzemeltetési költségelemzés - nincs ösztönzés és érdek az energiatudatos tervezésre - rendszerint nincs kapcsolat a nemzeti energia stratégia irányelveivel - nincs az egész tervezési feladatot végigkísérő vezérelv, koncepció, terv

el a tendertervi, vagy kiviteli szakaszba - ritkán készül több alternatívás vizsgálat, beruházási, illetve üzemeltetési költségelemzés - nincs ösztönzés és érdek az

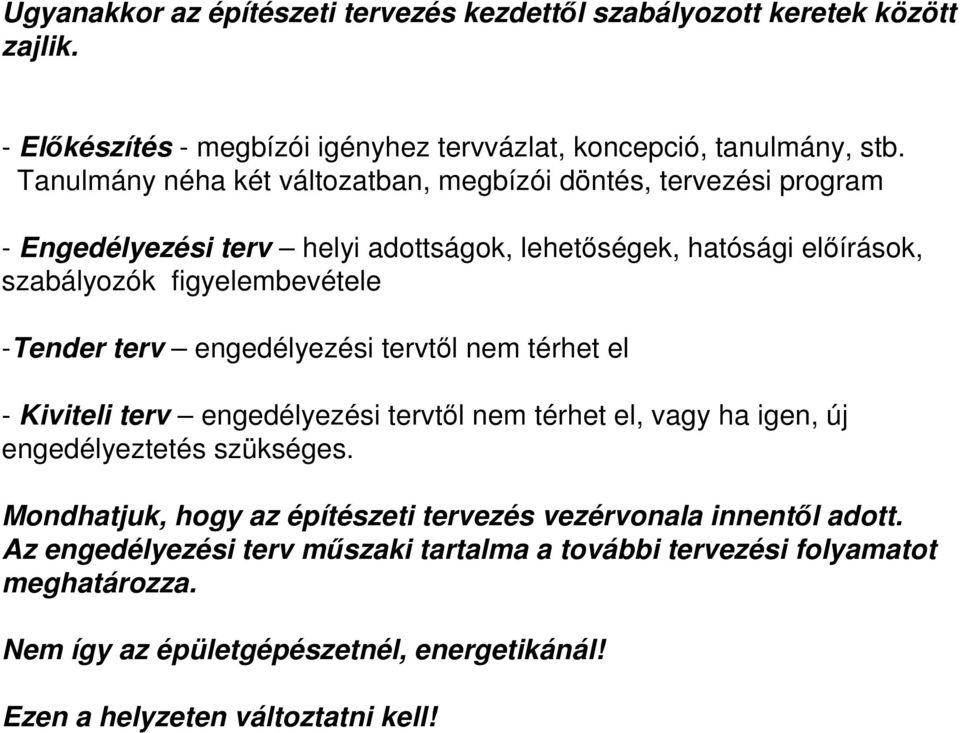

2 Ugyanakkor az építészeti tervezés kezdettől szabályozott keretek között zajlik. - Előkészítés - megbízói igényhez tervvázlat, koncepció, tanulmány, stb. Tanulmány néha két változatban, megbízói döntés, tervezési program - Engedélyezési terv helyi adottságok, lehetőségek, hatósági előírások, szabályozók figyelembevétele -Tender terv engedélyezési tervtől nem térhet el - Kiviteli terv engedélyezési tervtől nem térhet el, vagy ha igen, új engedélyeztetés szükséges. Mondhatjuk, hogy az építészeti tervezés vezérvonala innentől adott. Az engedélyezési terv műszaki tartalma a további tervezési folyamatot meghatározza. Nem így az épületgépészetnél, energetikánál! Ezen a helyzeten változtatni kell!

-Tender terv engedélyezési tervtől nem térhet el - Kiviteli terv engedélyezési tervtől nem térhet el, vagy ha igen, új engedélyeztetés szükséges.

3 Szükség van egy olyan átfogó, a tervezés teljes folyamát végigkísérő tervre, amely a gondolattól a megvalósulásig meghatározó. Ennek: - figyelembe kell vennie a helyi energetikai környezetet, adottságokat (megújulók lehetőségeinek elemzése) - meg kell felelni a megbízói elvárásoknak, meggyőzőnek kell lenni beruházási és üzemeltetési vonatkozásokban - összhangban kell lenni az energiapolitikai célkitűzésekkel - példaértékű energetikai megoldásokat, javaslatokat kell tartalmaznia, költségelemzéssel - alapja kell legyen a tervező csapat szakágak közötti adatszolgáltatásának, a villamos működtetés, vezérlés vonatkozásainak. - nem csak az objektumot, de az azt ellátó energetikai rendszert is tartalmaznia, érintenie kell.

beruházási és üzemeltetési vonatkozásokban - összhangban kell lenni az energiapolitikai célkitűzésekkel - példaértékű energetikai megoldásokat, javaslatokat kell tartalmaznia,

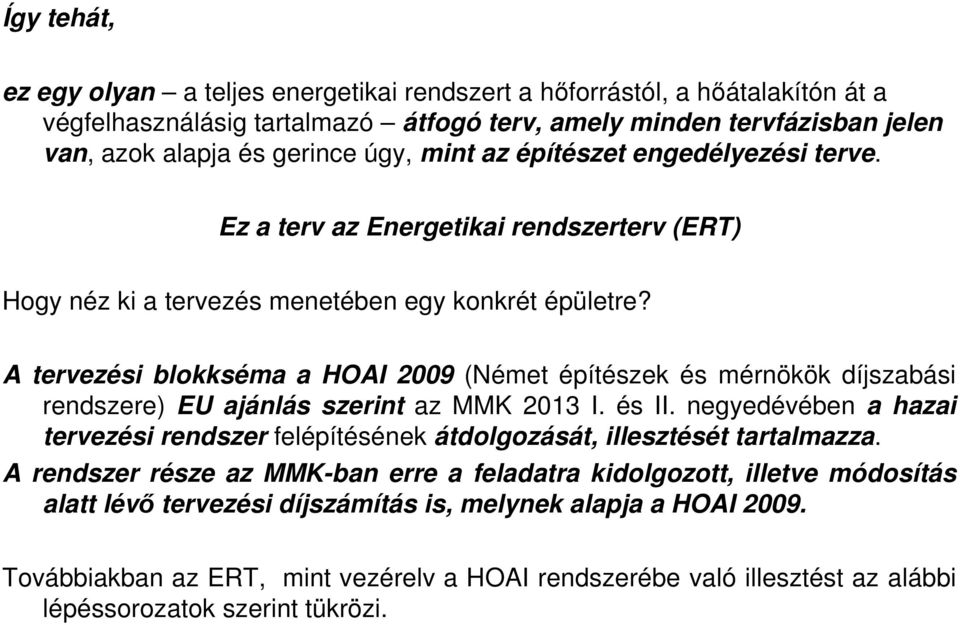

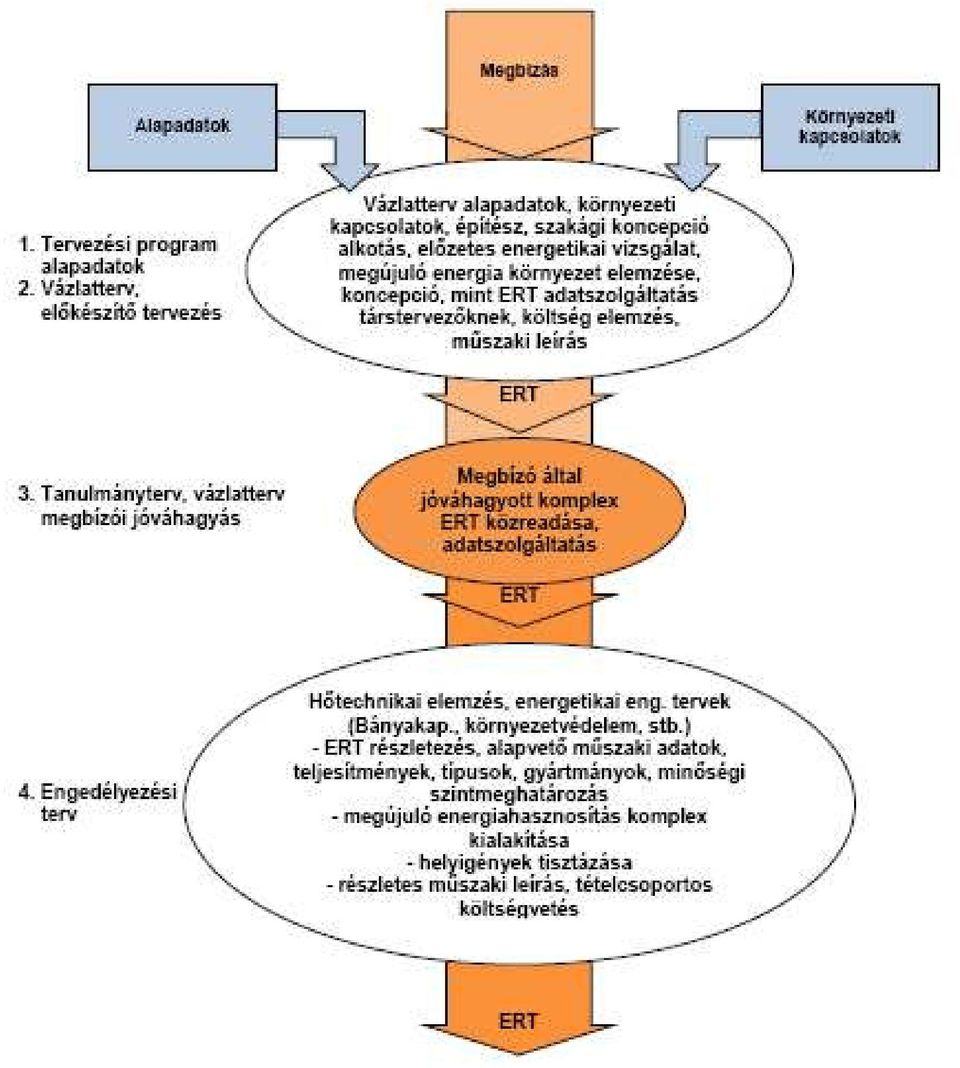

4 Így tehát, ez egy olyan a teljes energetikai rendszert a hőforrástól, a hőátalakítón át a végfelhasználásig tartalmazó átfogó terv, amely minden tervfázisban jelen van, azok alapja és gerince úgy, mint az építészet engedélyezési terve. Ez a terv az Energetikai rendszerterv (ERT) Hogy néz ki a tervezés menetében egy konkrét épületre? A tervezési blokkséma a HOAI 2009 (Német építészek és mérnökök díjszabási rendszere) EU ajánlás szerint az MMK 2013 I. és II. negyedévében a hazai tervezési rendszer felépítésének átdolgozását, illesztését tartalmazza. A rendszer része az MMK-ban erre a feladatra kidolgozott, illetve módosítás alatt lévő tervezési díjszámítás is, melynek alapja a HOAI Továbbiakban az ERT, mint vezérelv a HOAI rendszerébe való illesztést az alábbi lépéssorozatok szerint tükrözi.

A tervezési blokkséma a HOAI 2009 (Német építészek és mérnökök díjszabási rendszere) EU ajánlás szerint az MMK 2013 I. és II.

8 A tervezésben új szemlélet, új szellem, új módozat szükséges. Mindezt új anyagi, tervezői díj vonatkozások is kísérik. A HOAI 2009 ezévi illesztése erre vonatkozó ajánlást tartalmaz. Az új energetikai szemlélet kialakításában segíthet az ERT, mely együttműködésen alapszik (épületgépész, építész, villamos, automatika). Vezérelv az energiaracionalizálás, az épületek energiaigényének csökkentése, a megújuló energia minél nagyobb mértékű használata. Energetikai vonatkozások a tervezésben Építész : energiatudatos építészeti (passzív) eszközök, lehetőségek Épületgépész: energetikai lehetőségek, megújuló energiahasznosítás, aktív épületgépészeti módozatok, rendszerek. Felmerülhet a kérdés - hogyan lehet ezt gyakorlattá tenni csak teljes együttműködéssel -a megnövelt feladatnak hogy lehet megfelelni csak teljes együttműködéssel

Vezérelv az energiaracionalizálás, az épületek energiaigényének csökkentése, a megújuló energia minél nagyobb mértékű használata.

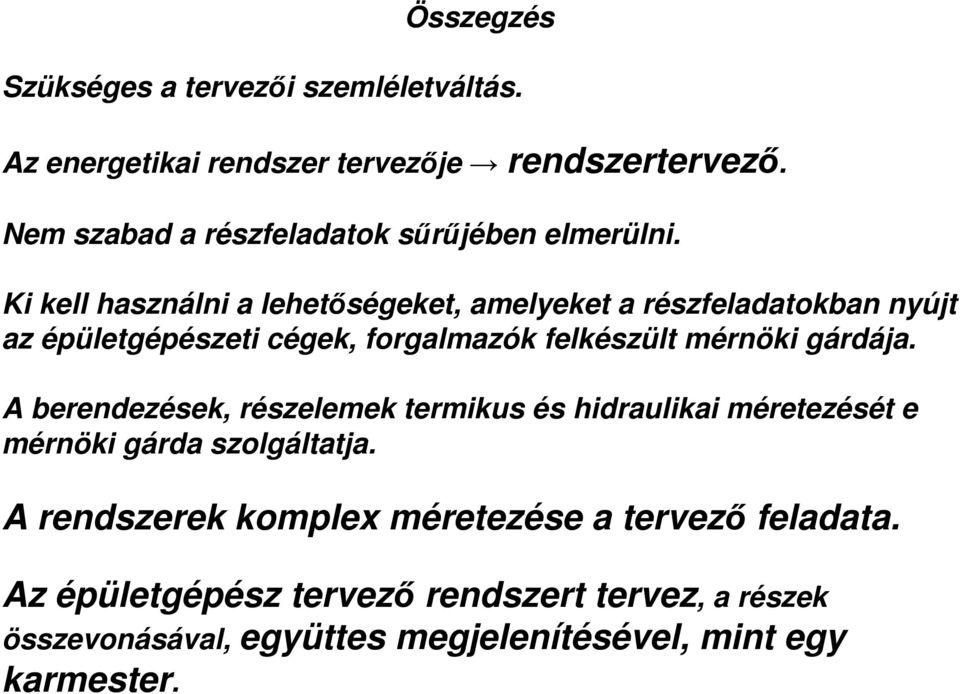

9 Összegzés Szükséges a tervezői szemléletváltás. Az energetikai rendszer tervezője rendszertervező. Nem szabad a részfeladatok sűrűjében elmerülni. Ki kell használni a lehetőségeket, amelyeket a részfeladatokban nyújt az épületgépészeti cégek, forgalmazók felkészült mérnöki gárdája. A berendezések, részelemek termikus és hidraulikai méretezését e mérnöki gárda szolgáltatja. A rendszerek komplex méretezése a tervező feladata. Az épületgépész tervező rendszert tervez, a részek összevonásával, együttes megjelenítésével, mint egy karmester.

Ki kell használni a lehetőségeket, amelyeket a részfeladatokban nyújt az épületgépészeti cégek, forgalmazók felkészült mérnöki gárdája.

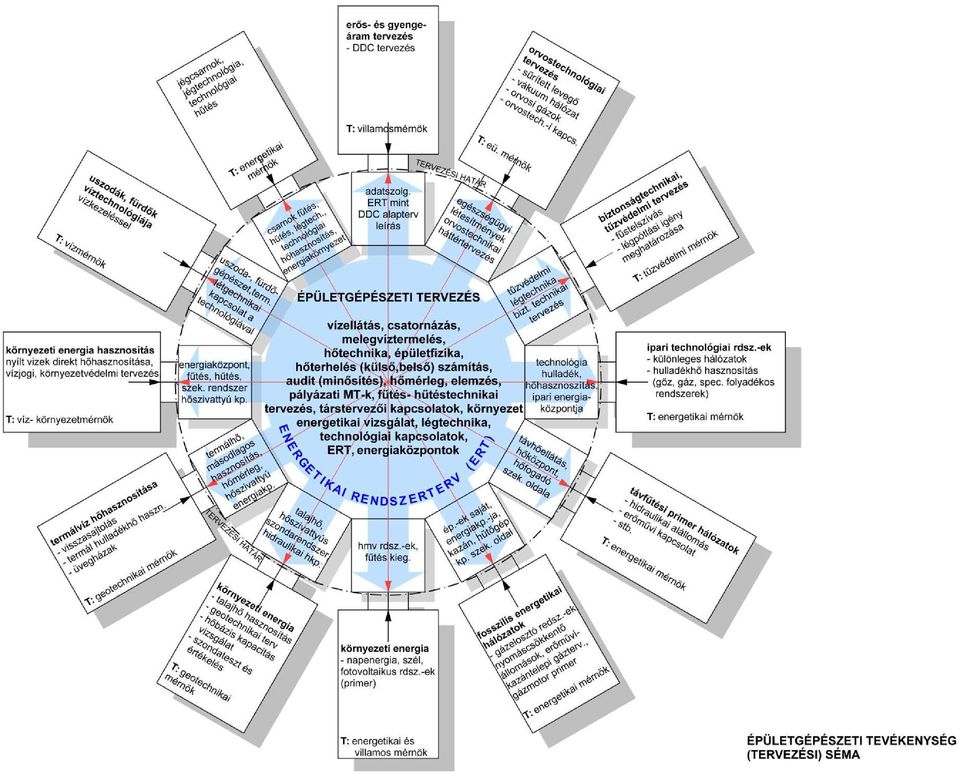

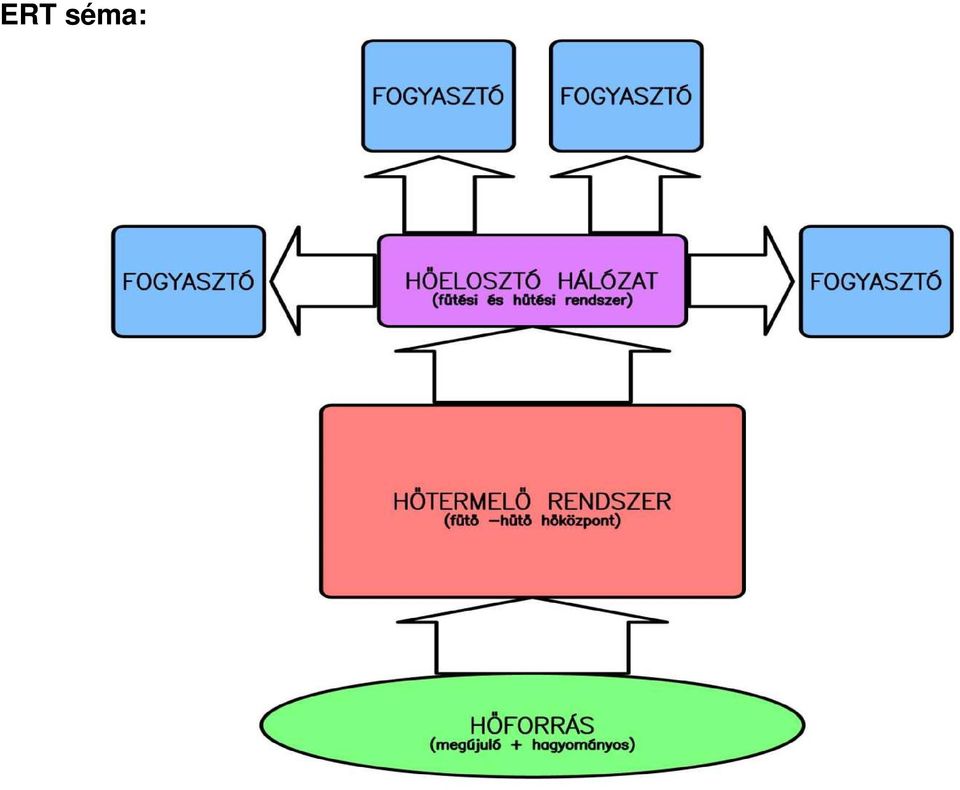

10 ERT séma:

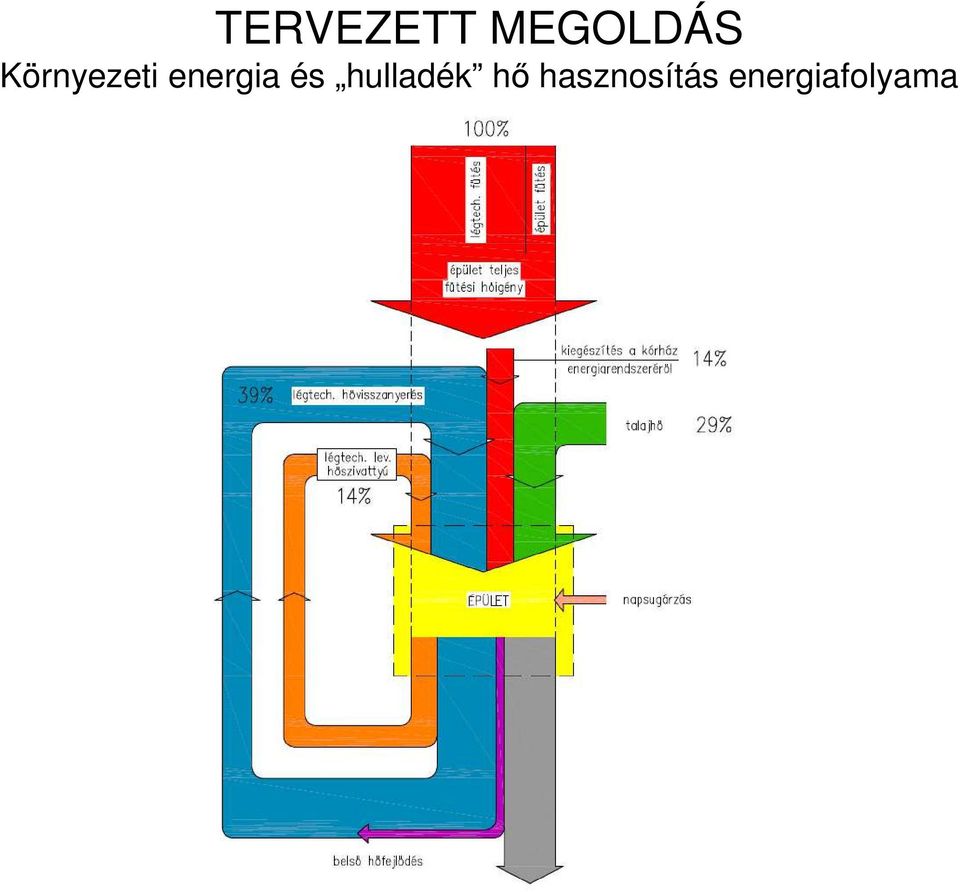

12 TERVEZETT MEGOLDÁS Környezeti energia és hulladék hő hasznosítás energiafolyama

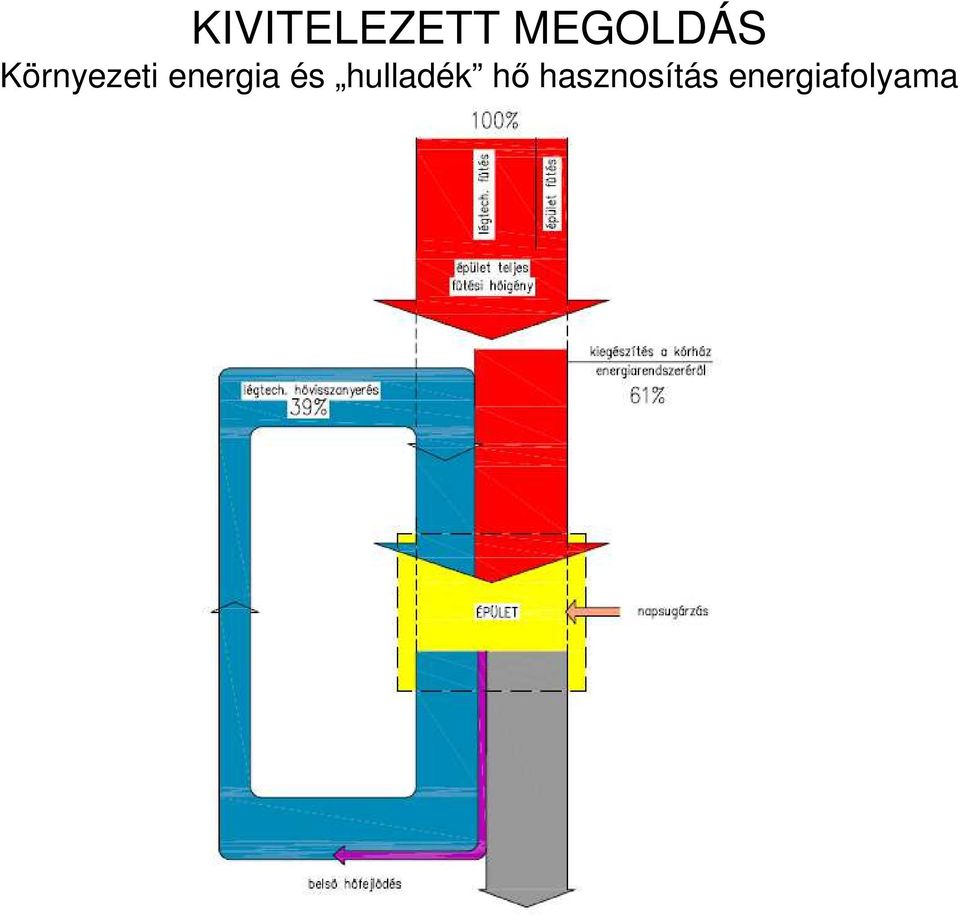

13 KIVITELEZETT MEGOLDÁS Környezeti energia és hulladék hő hasznosítás energiafolyama

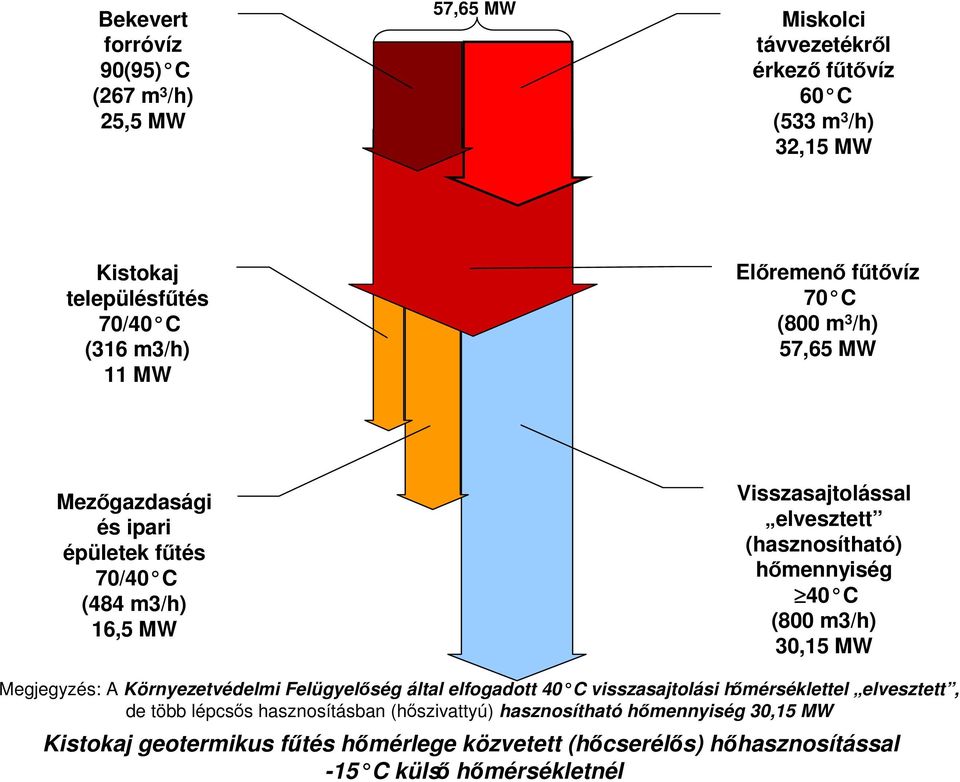

14 Bekevert forróvíz 90(95) C (267 m 3 /h) 25,5 MW 57,65 MW Miskolci távvezetékről érkező fűtővíz 60 C (533 m 3 /h) 32,15 MW Kistokaj településfűtés 70/40 C (316 m3/h) 11 MW Előremenő fűtővíz 70 C (800 m 3 /h) 57,65 MW Mezőgazdasági és ipari épületek fűtés 70/40 C (484 m3/h) 16,5 MW Visszasajtolással elvesztett (hasznosítható) hőmennyiség 40 C (800 m3/h) 30,15 MW Megjegyzés: A Környezetvédelmi Felügyelőség által elfogadott 40 C visszasajtolási hőmérséklettel elvesztett, de több lépcsős hasznosításban (hőszivattyú) hasznosítható hőmennyiség 30,15 MW Kistokaj geotermikus fűtés hőmérlege közvetett (hőcserélős) hőhasznosítással -15 C külső hőmérsékletnél

(hasznosítható) hőmennyiség 40 C (800 m3/h) 30,15 MW Megjegyzés: A Környezetvédelmi Felügyelőség által elfogadott 40 C visszasajtolási hőmérséklettel elvesztett,

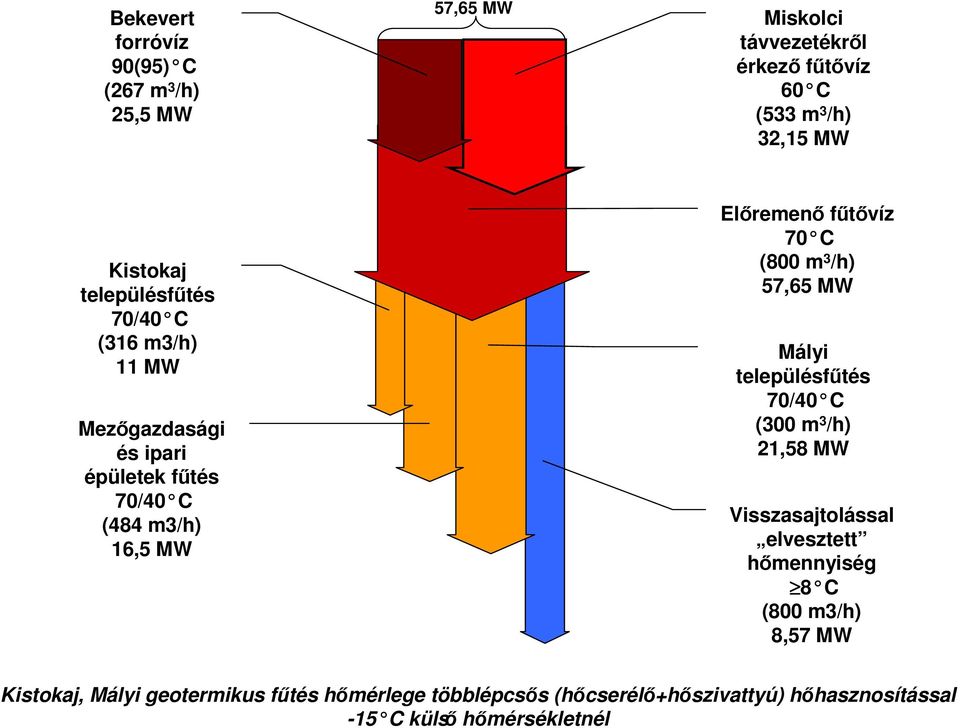

15 Bekevert forróvíz 90(95) C (267 m 3 /h) 25,5 MW 57,65 MW Miskolci távvezetékről érkező fűtővíz 60 C (533 m 3 /h) 32,15 MW Kistokaj településfűtés 70/40 C (316 m3/h) 11 MW Mezőgazdasági és ipari épületek fűtés 70/40 C (484 m3/h) 16,5 MW Előremenő fűtővíz 70 C (800 m 3 /h) 57,65 MW Mályi településfűtés 70/40 C (300 m 3 /h) 21,58 MW Visszasajtolással elvesztett hőmennyiség 8 C (800 m3/h) 8,57 MW Kistokaj, Mályi geotermikus fűtés hőmérlege többlépcsős (hőcserélő+hőszivattyú) hőhasznosítással -15 C külső hőmérsékletnél

fűtővíz 70 C (800 m 3 /h) 57,65 MW Mályi településfűtés 70/40 C (300 m 3 /h) 21,58 MW Visszasajtolással elvesztett hőmennyiség 8

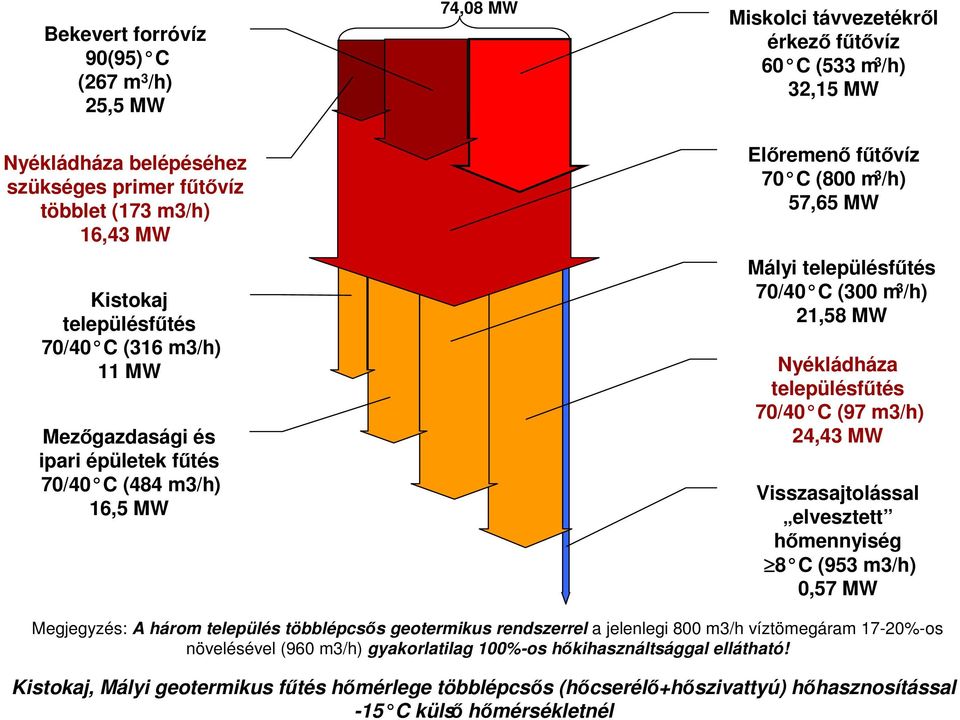

16 Bekevert forróvíz 90(95) C (267 m 3 /h) 25,5 MW Nyékládháza belépéséhez szükséges primer fűtővíz többlet (173 m3/h) 16,43 MW Kistokaj településfűtés 70/40 C (316 m3/h) 11 MW Mezőgazdasági és ipari épületek fűtés 70/40 C (484 m3/h) 16,5 MW 74,08 MW Miskolci távvezetékről érkező fűtővíz 60 C (533 m 3 /h) 32,15 MW Előremenő fűtővíz 70 C (800 m 3 /h) 57,65 MW Mályi településfűtés 70/40 C (300 m 3 /h) 21,58 MW Nyékládháza településfűtés 70/40 C (97 m3/h) 24,43 MW Visszasajtolással elvesztett hőmennyiség 8 C (953 m3/h) 0,57 MW Megjegyzés: A három település többlépcsős geotermikus rendszerrel a jelenlegi 800 m3/h víztömegáram 17-20%-os növelésével (960 m3/h) gyakorlatilag 100%-os hőkihasználtsággal ellátható! Kistokaj, Mályi geotermikus fűtés hőmérlege többlépcsős (hőcserélő+hőszivattyú) hőhasznosítással -15 C külső hőmérsékletnél

/h) 21,58 MW Nyékládháza településfűtés 70/40 C (97 m3/h) 24,43 MW Visszasajtolással elvesztett hőmennyiség 8 C (953 m3/h) 0,57 MW Megjegyzés: A három település többlépcsős geotermikus rendszerrel a

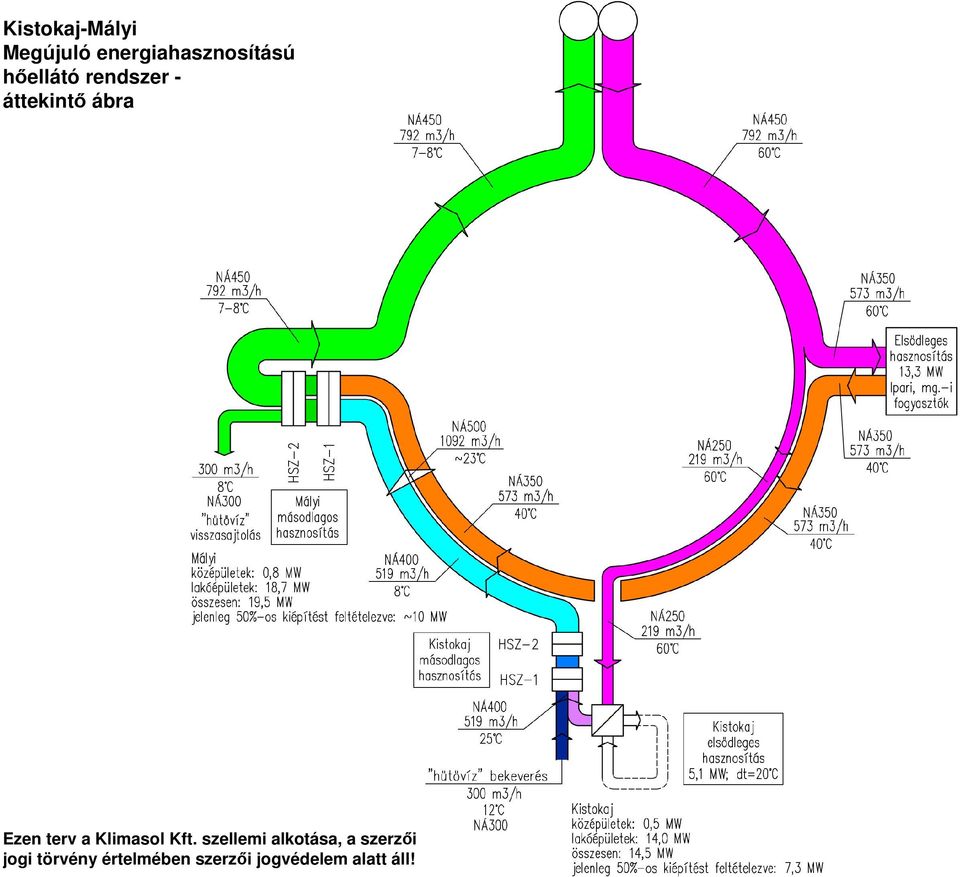

17 Kistokaj-Mályi Megújuló energiahasznosítású hőellátó rendszer - áttekintő ábra Ezen terv a Klimasol Kft. szellemi alkotása, a szerzői jogi törvény értelmében szerzői jogvédelem alatt áll!
