1 ÜZEMBEHELYEZİI LEÍRÁS

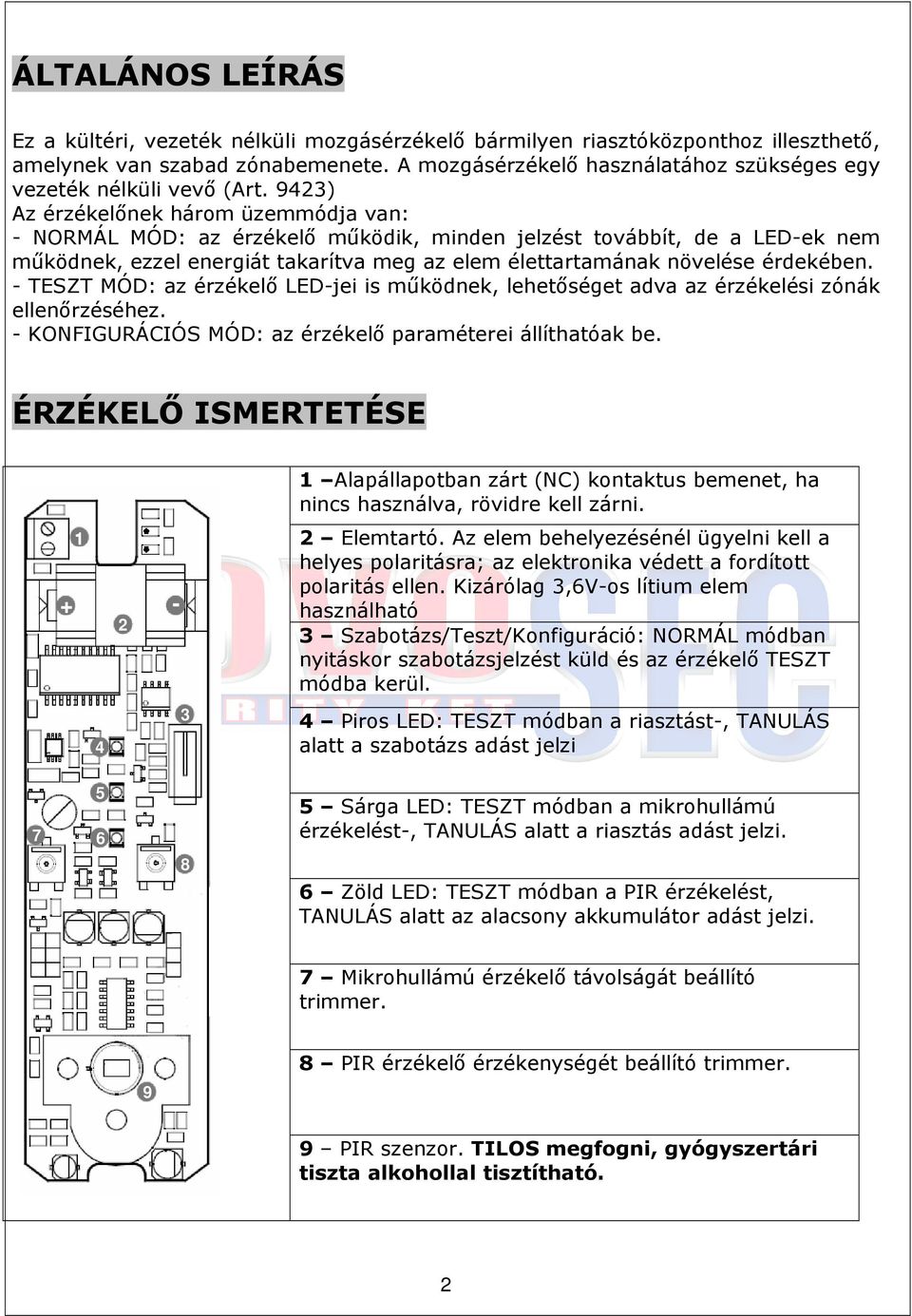

2 ÁLTALÁNOS LEÍRÁS Ez a kültéri, vezeték nélküli mozgásérzékelı bármilyen riasztóközponthoz illeszthetı, amelynek van szabad zónabemenete. A mozgásérzékelı használatához szükséges egy vezeték nélküli vevı (Art. 9423) Az érzékelınek három üzemmódja van: - NORMÁL MÓD: az érzékelı mőködik, minden jelzést továbbít, de a LED-ek nem mőködnek, ezzel energiát takarítva meg az elem élettartamának növelése érdekében. - TESZT MÓD: az érzékelı LED-jei is mőködnek, lehetıséget adva az érzékelési zónák ellenırzéséhez. - KONFIGURÁCIÓS MÓD: az érzékelı paraméterei állíthatóak be. ÉRZÉKELİ ISMERTETÉSE Alapállapotban zárt (NC) kontaktus bemenet, ha nincs használva, rövidre kell zárni. 2 Elemtartó. Az elem behelyezésénél ügyelni kell a helyes polaritásra; az elektronika védett a fordított polaritás ellen. Kizárólag 3,6V-os lítium elem használható 3 Szabotázs/Teszt/Konfiguráció: NORMÁL módban nyitáskor szabotázsjelzést küld és az érzékelı TESZT módba kerül. 4 Piros LED: TESZT módban a riasztást-, TANULÁS alatt a szabotázs adást jelzi Sárga LED: TESZT módban a mikrohullámú érzékelést-, TANULÁS alatt a riasztás adást jelzi. 6 Zöld LED: TESZT módban a PIR érzékelést, TANULÁS alatt az alacsony akkumulátor adást jelzi. 7 Mikrohullámú érzékelı távolságát beállító trimmer. 9 8 PIR érzékelı érzékenységét beállító trimmer. 9 PIR szenzor. TILOS megfogni, gyógyszertári tiszta alkohollal tisztítható. 2

3 ÉRZÉKELÉSI DIAGRAM Side Oldal nézet view Top Felülnézet view ÉRZÉKELİ TANÍTÁSA Az érzékelıt egy hozzá tartozó vevıre kell tanítani (Art.9423). Minden érzékelınek egy egyedi sorozatszáma van. Az érzékelı tápfeszültség alá helyezésekor különbözı eseményeket ad SZABOTÁZS (piros led), RIASZTÁS (sárga led) és ALACSONY ELEM (zöld led) és mindezt háromszor ismétli. A vevıt Tanuló módba kell állítani (lásd a vevı leírásában), és az érzékelıt tápfeszültség alá kell helyezni (bele kell tenni az elemet). Figyelem: Az érzékelı minden elembehelyezéskor le fogja adni ezeket az eseményeket! Az elem behelyezésekor mindhárom led villog 1 percig. Ezután az érzékelı Normál módba megy és az alacsony fogyasztás érdekében nem világítanak többet. 3

4 TESZT MÓD Az eszköz érzékelési területének és érzékenységének vizsgálatához Teszt módba kell állítani az érzékelıt. Ehhez ki kell nyitni az eszköz fedelét. Innentıl kezdve 3 percig jelzi a led a különbözı eseményeket, majd ennek letelte után visszatér Normál módba. KONFIGURÁCIÓS MÓD Az eszközben beállítható a külsı kontaktus tiltása/engedélyezése, illetve a két adás közötti szünet. A Konfigurációs módba lépéshez be kell helyezni a készülékbe az elemet, miközben a szabotázskapcsolót nyomva kell tartani, amíg a ledek fel nem villannak. Ezután ha csak a sárga LED villan fel, akkor engedélyezett a külsı kontaktusbemenet. A tiltáshoz meg kell nyomni és nyomva kell tartani a SZABOTÁZSkapcsolót, amíg a sárga LED égve nem marad. A SZABOTÁZS-kapcsoló rövid idejő megnyomásával megtekinthetı az adásszünet ideje. Ha a zöld LED villog, akkor ez 3 perc. Ennek 6 percre történı növeléséhez nyomva kell tartani a SZABOTÁZSkapcsolót amíg a zöld LED égve nem marad. ALACSONY ELEM Az érzékelı képes meghatározni az elem kimerülését. Ezt az információt egy másik eseménnyel együtt küldi (riasztás, szabotázs, stb.). Ha a vevı mutatja az alacsony elem jelzést, akkor azt a lehetı leghamarabb ki kell cserélni, mert különben beláthatatlan eseményeket fog csinálni. SZABOTÁZS ÉS KONTAKTUS Az érzékelı Normál- és Teszt módban is jelzi az aktív szabotázst. Teszt módban a szabotázst a piros LED-el jelzi. Normál módban jelzi a szabotázst és Teszt módba lép. A panelon található csatlakozón keresztül lehetséges alapállapotban zárt kontaktusokat csatlakoztatni, (például nyitáérzékelıt) max. 50 cm távolságban. A kontaktus nyitásakor azonnal jelez és Teszt módba lép. Amennyiben a bemenet nincs használva, azt a jobb fogyasztás érdekében tiltani kell. 4

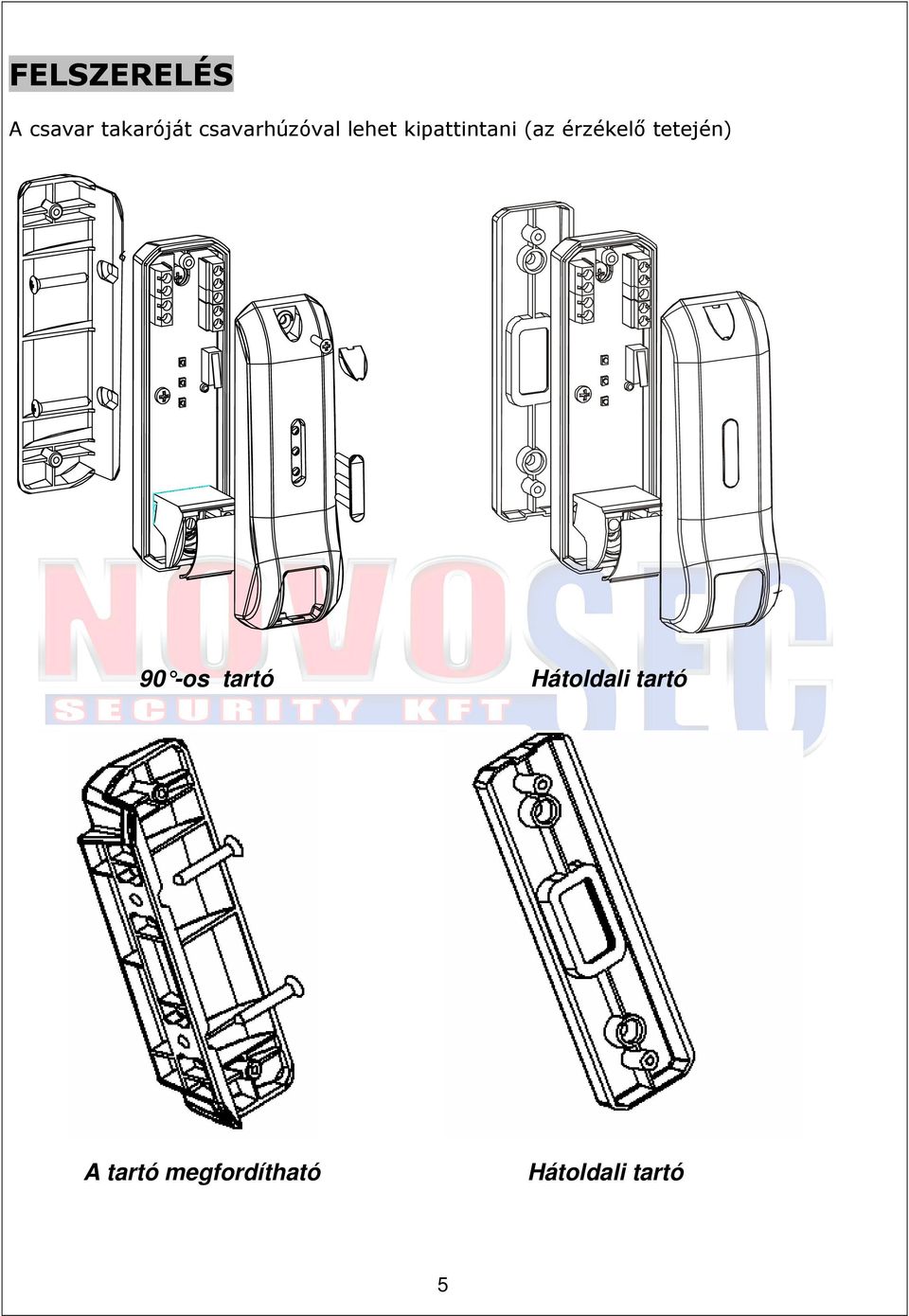

5 FELSZERELÉS A csavar takaróját csavarhúzóval lehet kipattintani (az érzékelı tetején) 90 -os tartó Hátoldali tartó A tartó megfordítható Hátoldali tartó 5

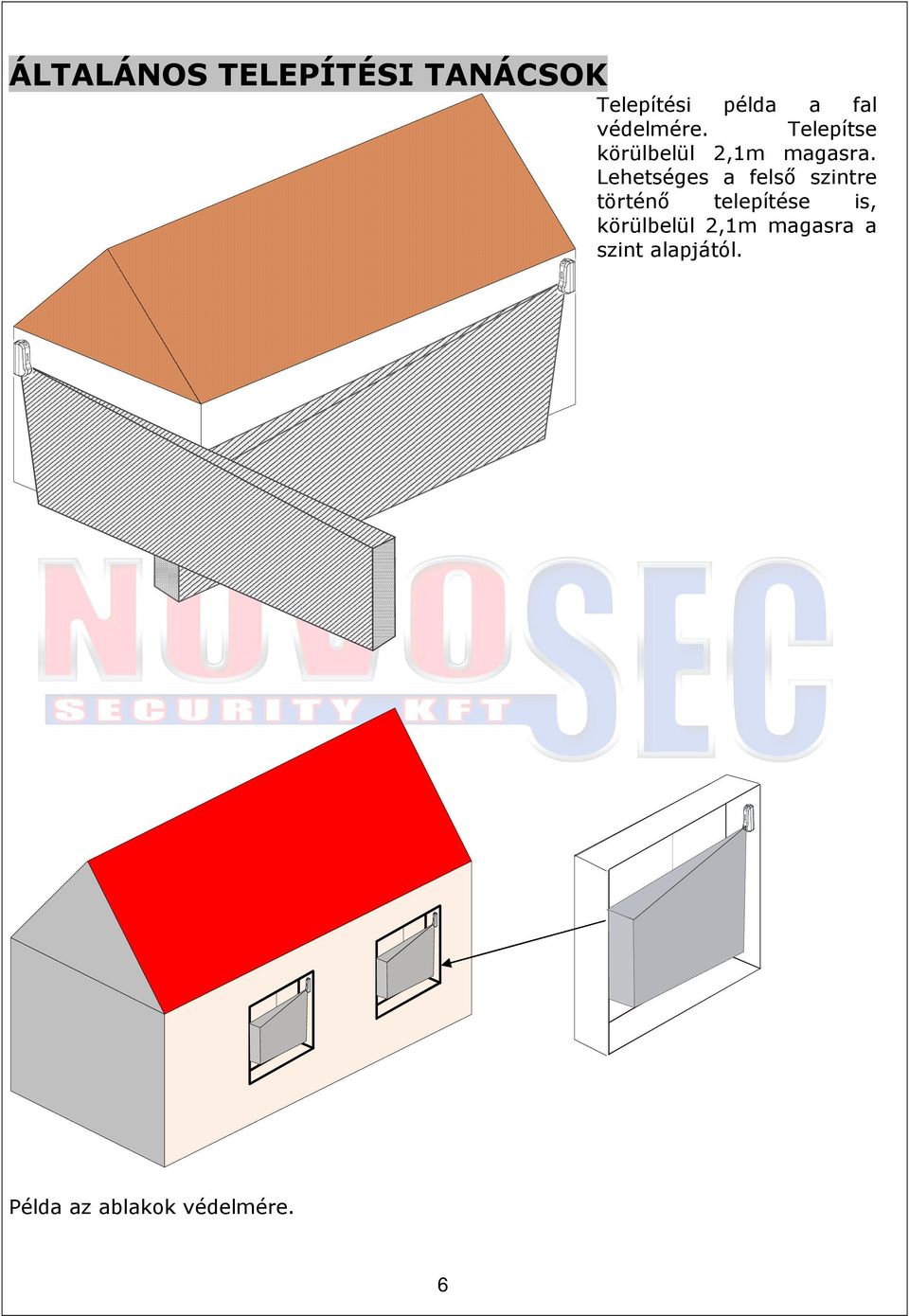

6 ÁLTALÁNOS TELEPÍTÉSI TANÁCSOK Telepítési példa a fal védelmére. Telepítse körülbelül 2,1m magasra. Lehetséges a felsı szintre történı telepítése is, körülbelül 2,1m magasra a szint alapjától. Példa az ablakok védelmére. 6

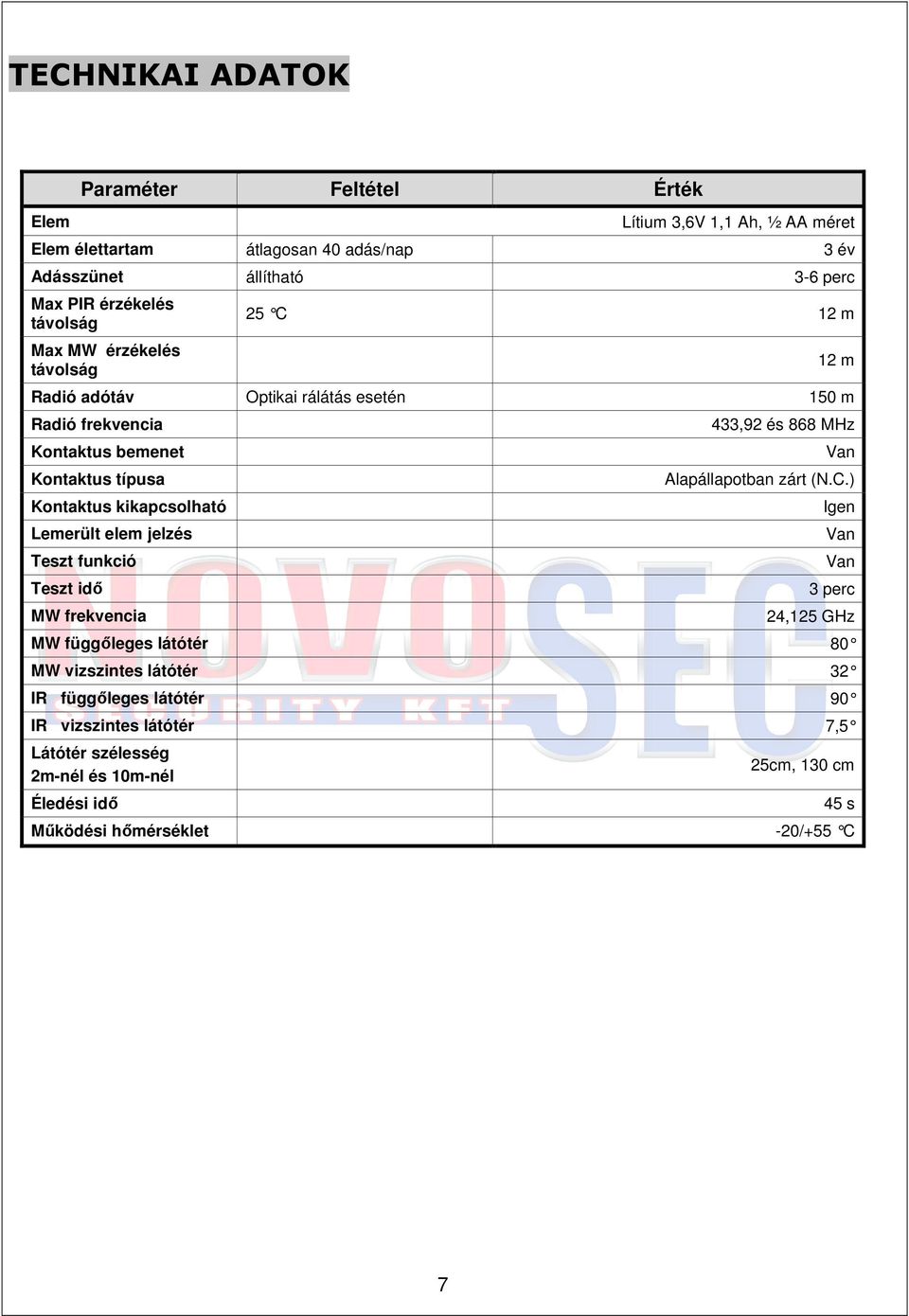

7 TECHNIKAI ADATOK Elem Paraméter Feltétel Érték Lítium 3,6V 1,1 Ah, ½ AA méret Elem élettartam átlagosan 40 adás/nap 3 év Adásszünet állítható 3-6 perc Max PIR érzékelés távolság Max MW érzékelés távolság 25 C 12 m Radió adótáv Optikai rálátás esetén 150 m Radió frekvencia Kontaktus bemenet Kontaktus típusa Kontaktus kikapcsolható Lemerült elem jelzés Teszt funkció Teszt idı MW frekvencia 12 m 433,92 és 868 MHz Van Alapállapotban zárt (N.C.) Igen Van Van 3 perc 24,125 GHz MW függıleges látótér 80 MW vizszintes látótér 32 IR függıleges látótér 90 IR vizszintes látótér 7,5 Látótér szélesség 2m-nél és 10m-nél Éledési idı Mőködési hımérséklet 25cm, 130 cm 45 s -20/+55 C 7
