1 GEOTERMIKUS RENDSZEREK PRIMER ÉS SZEKUNDER OLDALI RENDSZERELEMEK

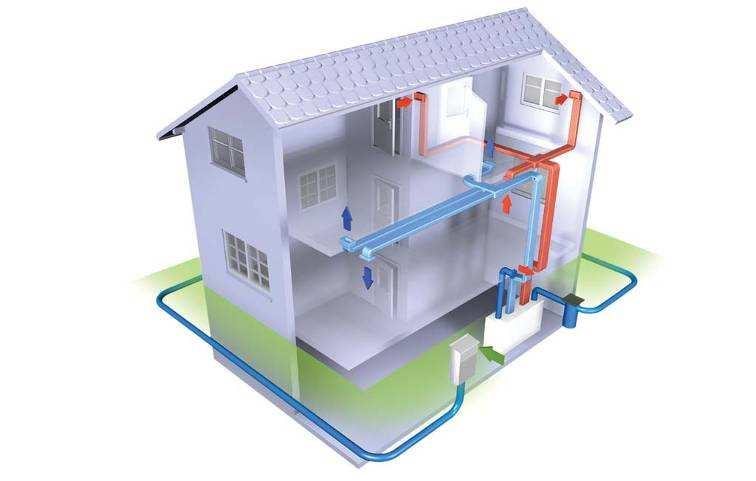

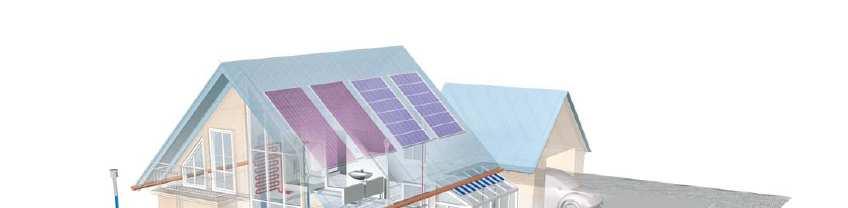

2 GEOTERMIKUS ENERGIA HASZNOSÍTÁSA SZELLİZTETÉSRE SZABÁLYOZOTT LAKÓTÉR SZELLİZTETÉS

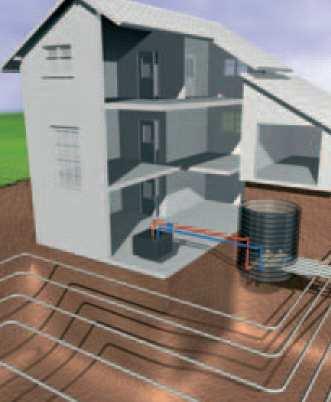

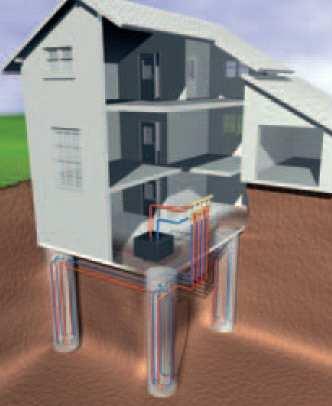

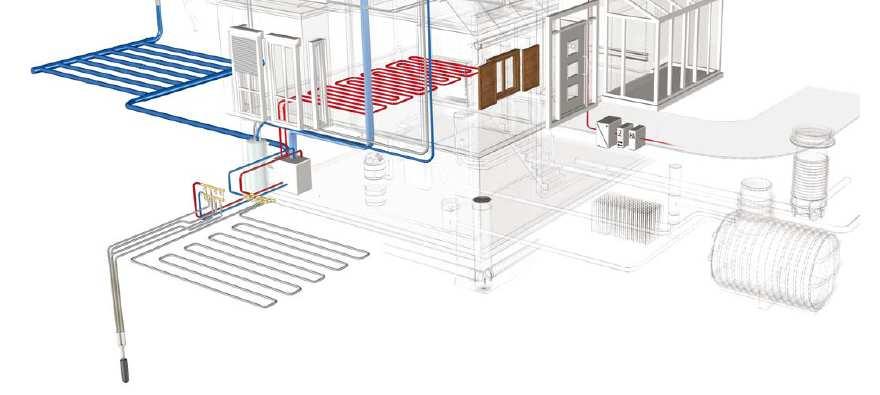

3 GEOTERMIKUS RENDSZEREK TÍPUSAI SZONDA, KOLLEKTOR ÉS ENERGIACÖLÖP Helyszükséglet csekély nagy csekély Elérhetı jóságfok (főtési üzemmódban) Kinyerhetı teljesítmények a talaj típusától függıen W/m W/m² W/m

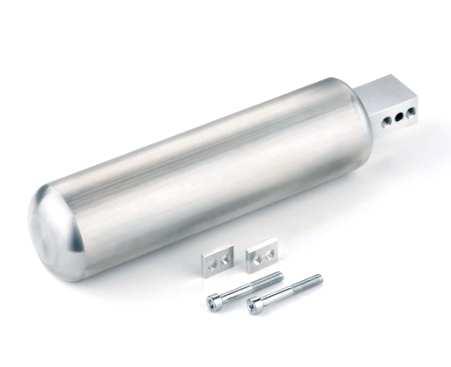

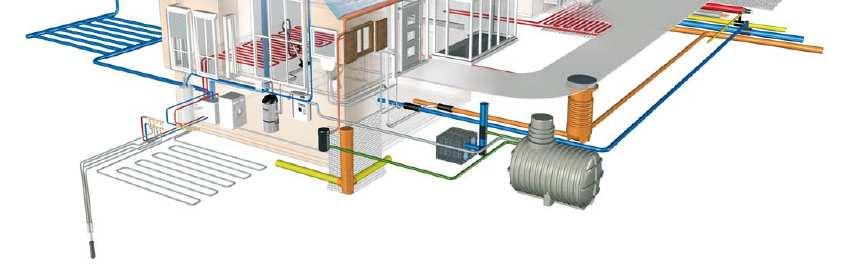

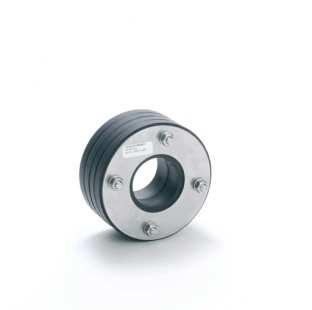

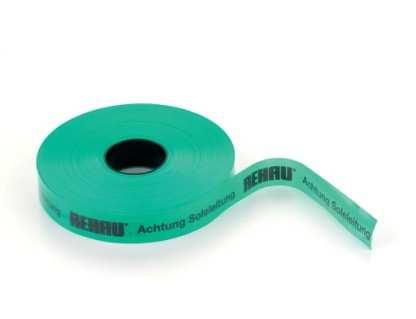

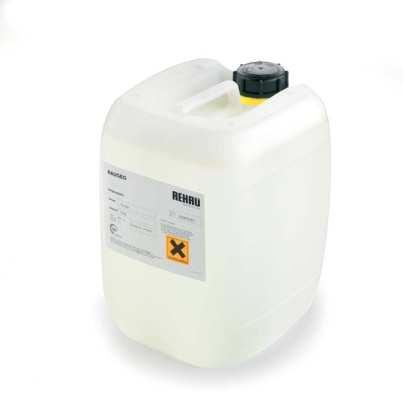

4 REHAU GEOTERMIKUS RENDSZEREK RÉSZEGYSÉGEK

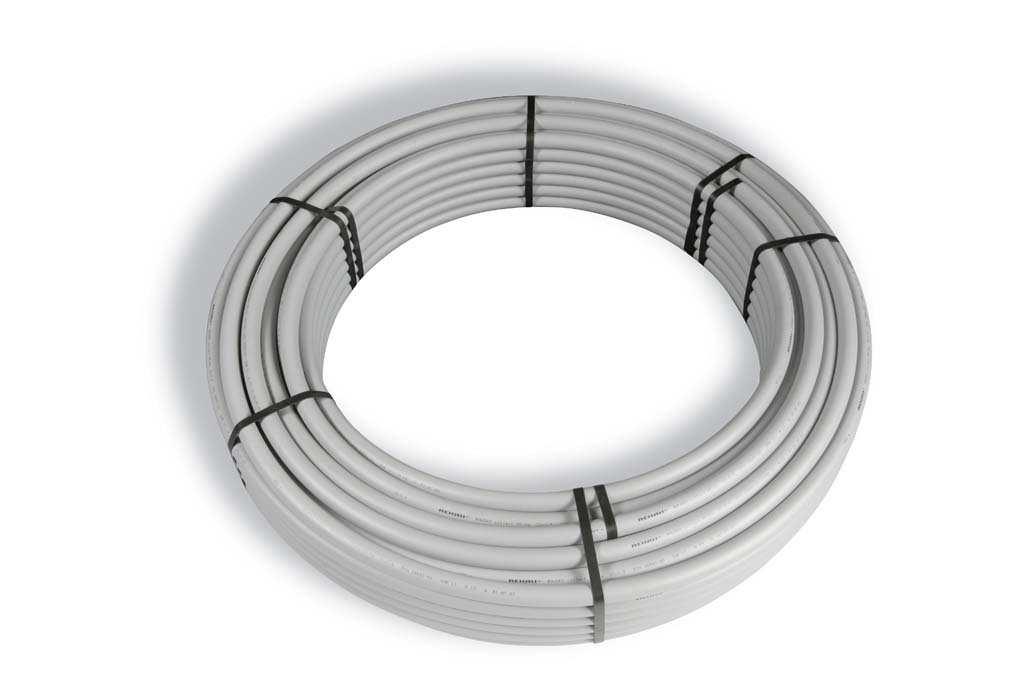

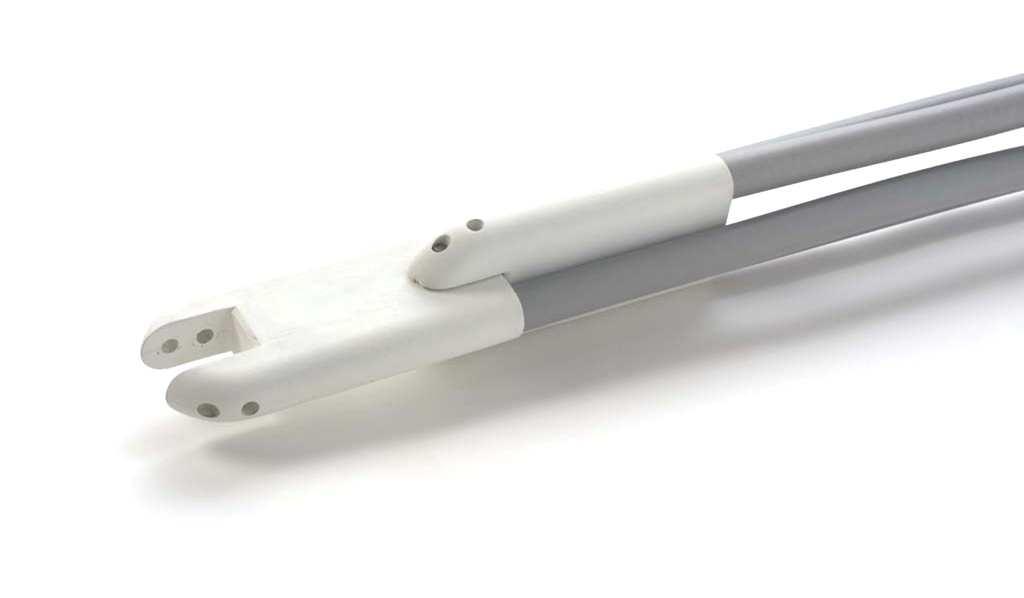

5 REHAU RAUGEO PE-Xa SZONDA ISMÉRVEI magasnyomáson térhálósított polietilénbıl (PE-Xa) folytonos, a földben csatlakozás nélküli kialakítás REHAU toldóhüvelyes technikával szerelhetı csatlakozó vezeték mőgyanta köpeny a szondafejen összeszerelést könnyítı kialakítás méretek DN32 és DN40 standard hosszak: 70, 80, 90, 100, 110, 125, 150m

6 HİENERGIA VISSZATÁROLÁSA PE-Xa SZONDÁVAL KAPCSOLÁSI RAJZ Napkollektor Tároló (aquifer, PE-Xa szonda) Fogyasztó

7 FŐTÉSI RENDSZEREK FŐTÉSI JELLEGGÖRÉI A HİSZIVATTYÚ ÉS A FŐTÉSI RENDSZER ILLESZTÉSE ELİREMENİ HİMÉRSÉKLET HSZ T e A,B,C FŐTİTEST D FELÜLETFŐTÉS KÜLSİ HİMÉRSÉKLET

8 TALAJ-VÍZ HİSZIVATTYÚ JELLEMZİ ADATOK 13 kw - os talaj - víz hıszivattyú primer közeghımérséklet 0 főtési elıremenı hımérséklete főtési teljesítmény 13,4 12,7 felvett teljesítmény 3,1 4,3 jóságfok 4,4 3,0

9 FŐTÉSI RENDSZEREK FŐTÉSI JELLEGGÖRBÉI KÖVETKEZTETÉSEK C nál magasabb elıremenı hımérséklető vízzel üzemelı rendszereket hıszivattyú monovalens üzemben nem tud ellátni. Minél alacsonyabb a rendszer elıremenı hımérséklete, annál nagyobb jóságfokkal üzemel a készülék. A fentiek miatt a hıszivattyús rendszereket felületfőtéssel gazdaságos kialakítani. A lehetséges megoldások: Falfőtés / - hőtés Mennyezetfőtés / - hőtés Padlófőtés / - hőtés Épületszerkezet temperálás

10 REHAU FELÜLETFŐTÉS ÉS -HŐTÉS FAL, MENNYEZET VAGY PADLÓ? Hıátadási tényezık [W/m 2 K] Főtés Hőtés Padló 12 6 Fal 8 8 Mennyezet/födém 6 12

11 REHAU FELÜLETFŐTÉS ÉS -HŐTÉS SZERKEZETI VASTAGSÁGOK Falfőtés és -hőtés Padlófőtés és -hőtés BKT

12 REHAU FELÜLETFŐTÉSEK ÉS FELÜLETHŐTÉSEK RENDSZERMEGOLDÁSOK

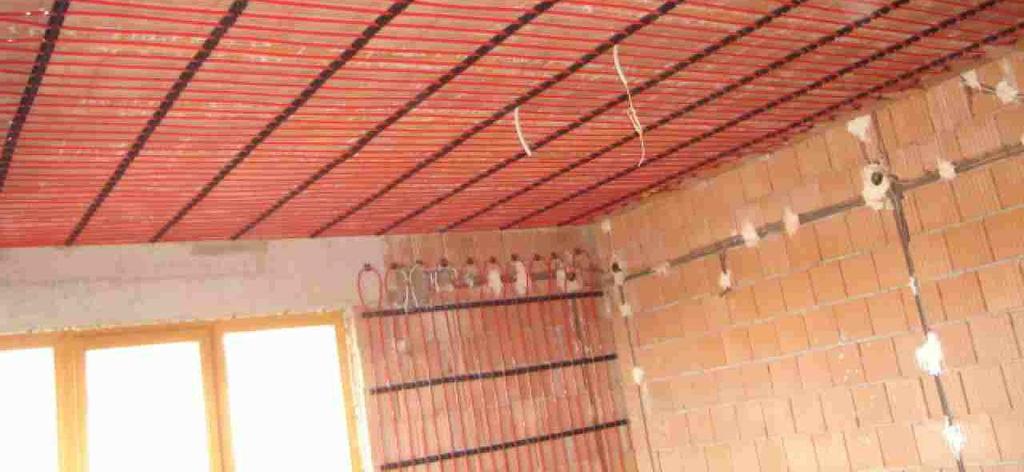

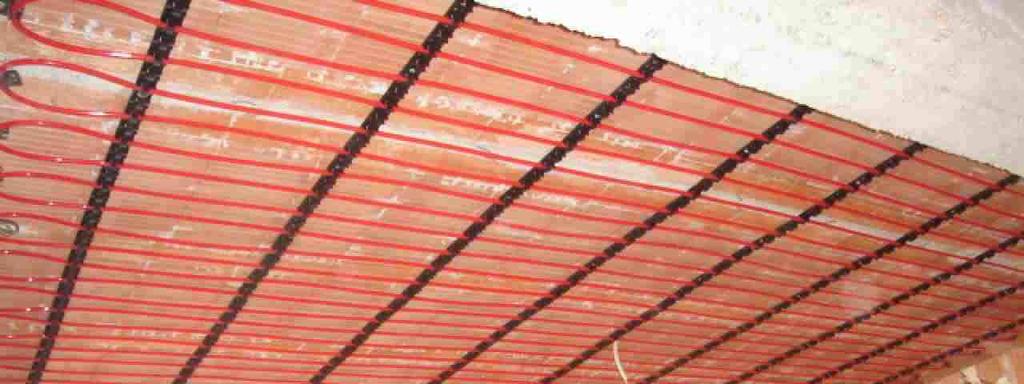

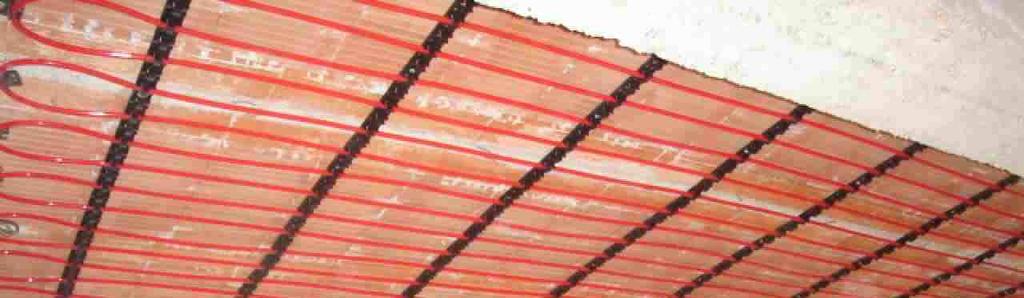

13 REHAU ÉPÜLETSZERKEZET FELÜLETFŐTÉS TEMPERÁLÁS ÉS -HŐTÉS FAL- ÉS MENNYEZET FŐTÉS ÉS HŐTÉS Referencia: Családiház, Vác Kivitelezı: Pothánszky László, Szıd-liget

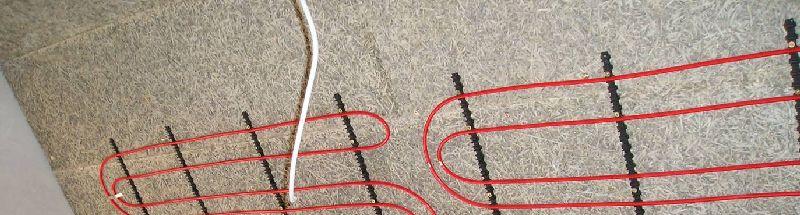

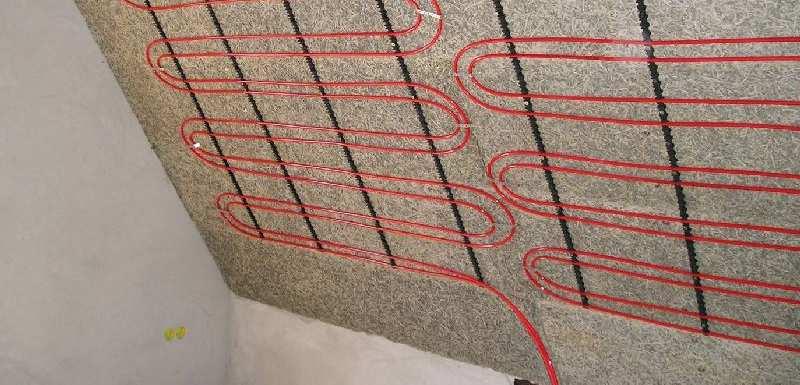

14 REHAU ÉPÜLETSZERKEZET FELÜLETFŐTÉS TEMPERÁLÁS ÉS -HŐTÉS FAL- ÉS MENNYEZET FŐTÉS ÉS HŐTÉS Referencia: Családiház, Budapest III. Tervezı-kivitelezı: HGD Kft. Budapest

15 REHAU ÉPÜLETSZERKEZET FELÜLETFŐTÉS TEMPERÁLÁS ÉS -HŐTÉS FAL- ÉS MENNYEZET FŐTÉS ÉS HŐTÉS Referencia: Családiház, Budapest Kivitelezı: Annus & Annus, Budapest

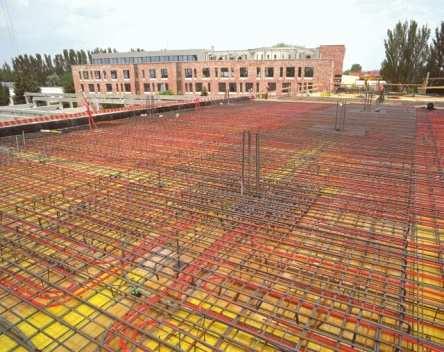

16 REHAU ÉPÜLETSZERKEZET FELÜLETFŐTÉS TEMPERÁLÁS ÉS -HŐTÉS ÉPÜLETSZERKEZET TEMPERÁLÁS

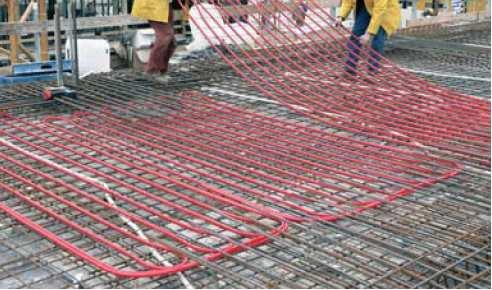

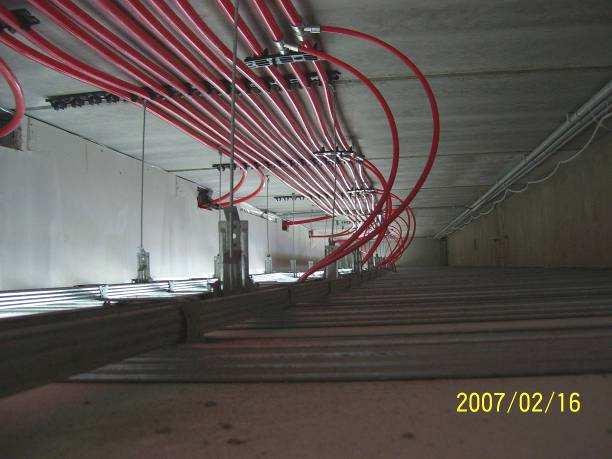

17 ÉPÜLETSZERKEZET TEMPERÁLÁS FEKTETÉS - MODUL RENDSZER

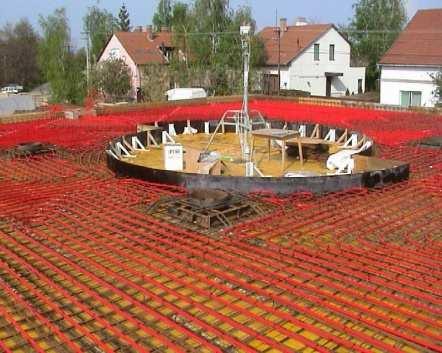

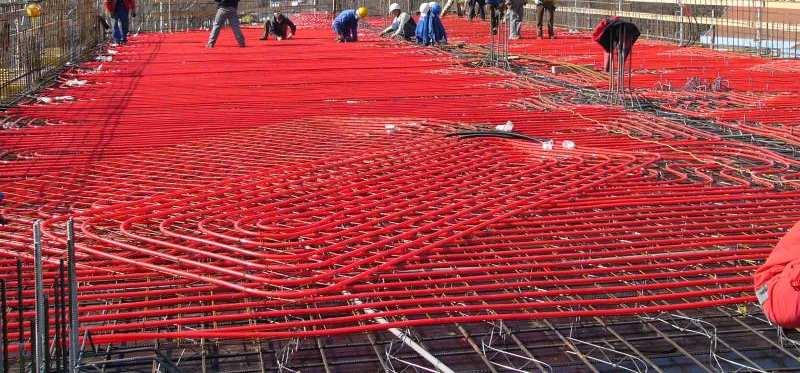

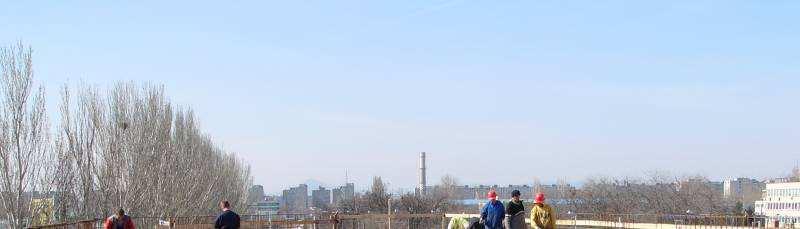

18 ÉPÜLETSZERKEZET TEMPERÁLÁS FEKTETÉS - MODUL RENDSZER Referencia: Raiffeisen irodaépület Budapest Kivitelezı: Hexatech Kft, Budapest

19 ÉPÜLETSZERKEZET TEMPERÁLÁS FEKTETÉS - HELYSZÍNEN Referencia: Irodaépület Szeged Kivitelezı: Vento 2000 Kft, Szeged

20 ÉPÜLETSZERKEZET TEMPERÁLÁS FEKTETÉS - HELYSZÍNEN Referencia: Irodaépület Sándorfalva Kivitelezı: Aquaplus Kft, Sándorfalva

21 ÉPÜLETGÉPÉSZETI ALAPRAJZOK FALFŐTÉS / HŐTÉS Tervezı: LE VÉL Kft. Lencsés János Budapest

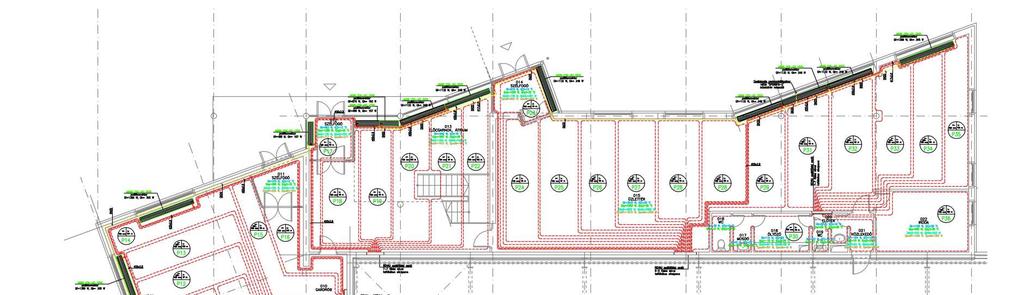

22 ÉPÜLETGÉPÉSZETI ALAPRAJZOK ÉPÜLETSZERKEZET TEMPERÁLÁS 5. FOTÓ 4. FOTÓ Tervezı: LE VÉL Kft. Lencsés János Budapest 2. FOTÓ 3. FOTÓ 1. FOTÓ

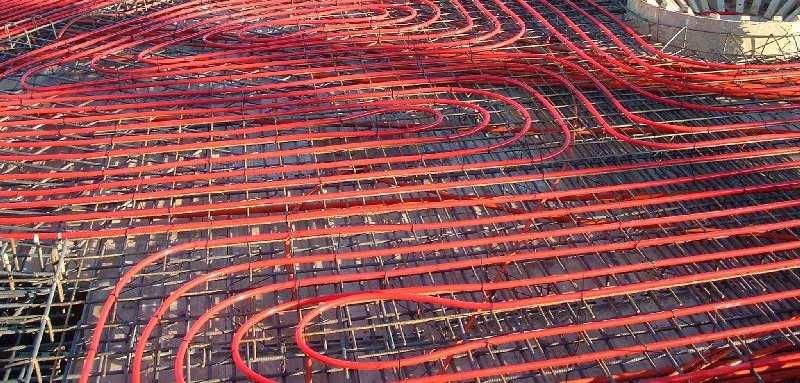

23 ING-REORG KFT LOGISZTIKAI KÖZPONT ÉPÜLETSZERKEZET TEMPERÁLÁS 1. FOTÓ Kígyómäanderforma

24 ING-REORG KFT LOGISZTIKAI KÖZPONT ÉPÜLETSZERKEZET TEMPERÁLÁS 2. FOTÓ Mäanderforma

25 ING-REORG KFT LOGISZTIKAI KÖZPONT ÉPÜLETSZERKEZET TEMPERÁLÁS 3. FOTÓ Csatlakozás az osztó-győjtıre a födém felett

26 ING-REORG KFT LOGISZTIKAI KÖZPONT ÉPÜLETSZERKEZET TEMPERÁLÁS 4. FOTÓ Csatlakozás az osztó-győjtıre a födém felett

27 ING-REORG KFT LOGISZTIKAI KÖZPONT ÉPÜLETSZERKEZET TEMPERÁLÁS 5. FOTÓ Védıtávolságok! cm

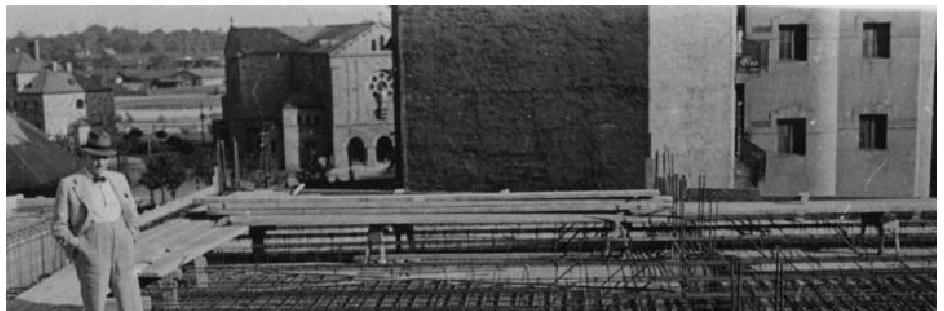

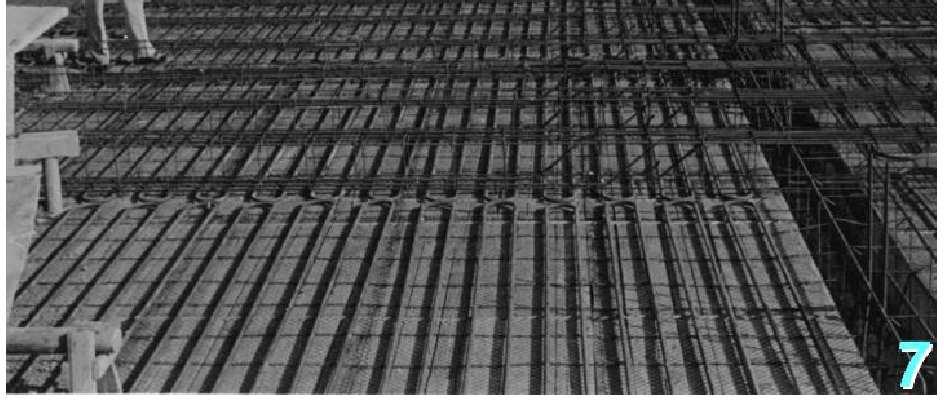

28 Mester utcai OTI épület A fénykép az Épületgépész Múzeum tulajdona

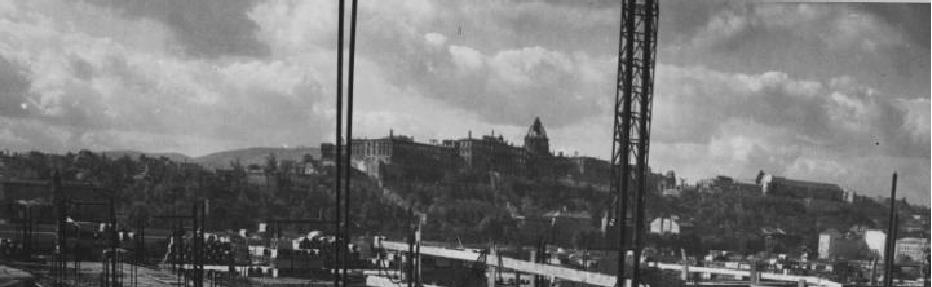

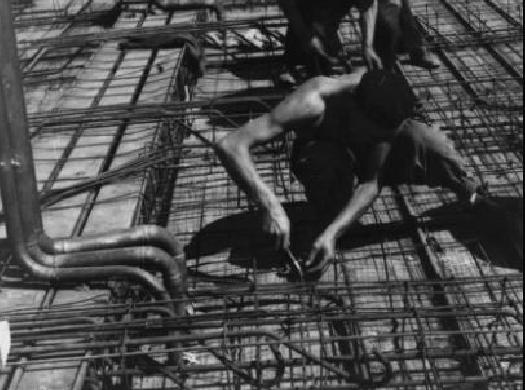

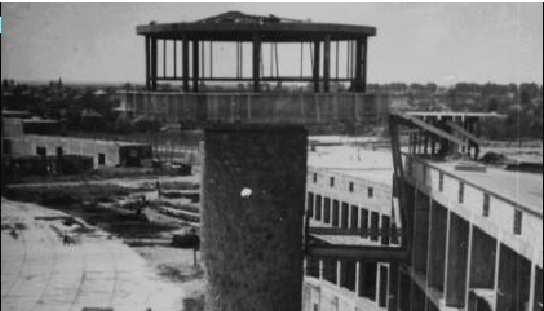

29 Stoczek utcai bérház, Ferihegyi repülıtér A fénykép az Épületgépész Múzeum tulajdona

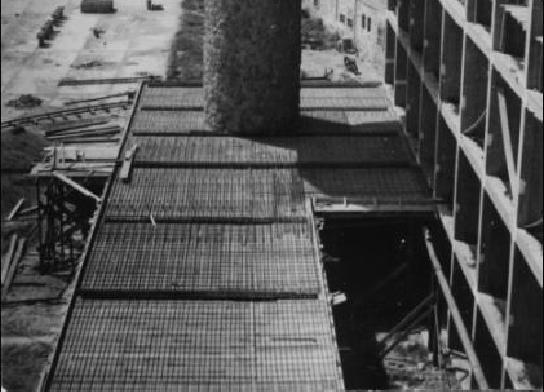

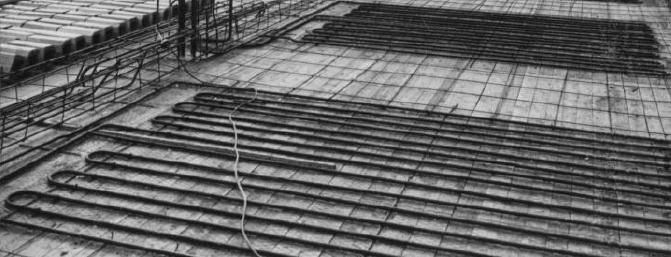

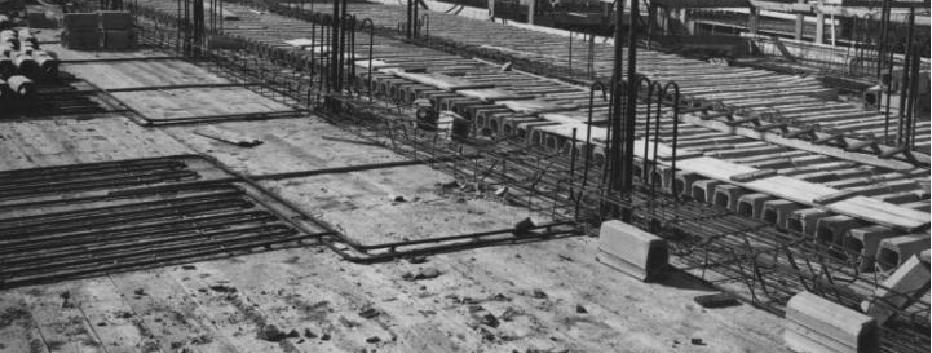

30 Egykori UVATERV székház főtés szerelése A fénykép az Épületgépész Múzeum tulajdona

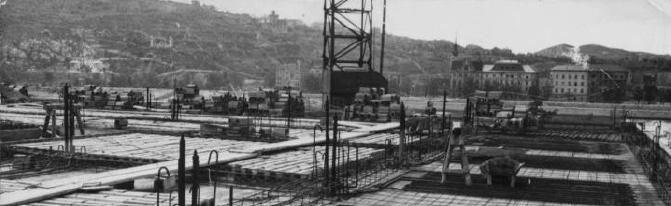

31 Egykori UVATERV székház főtés szerelése A fénykép az Épületgépész Múzeum tulajdona

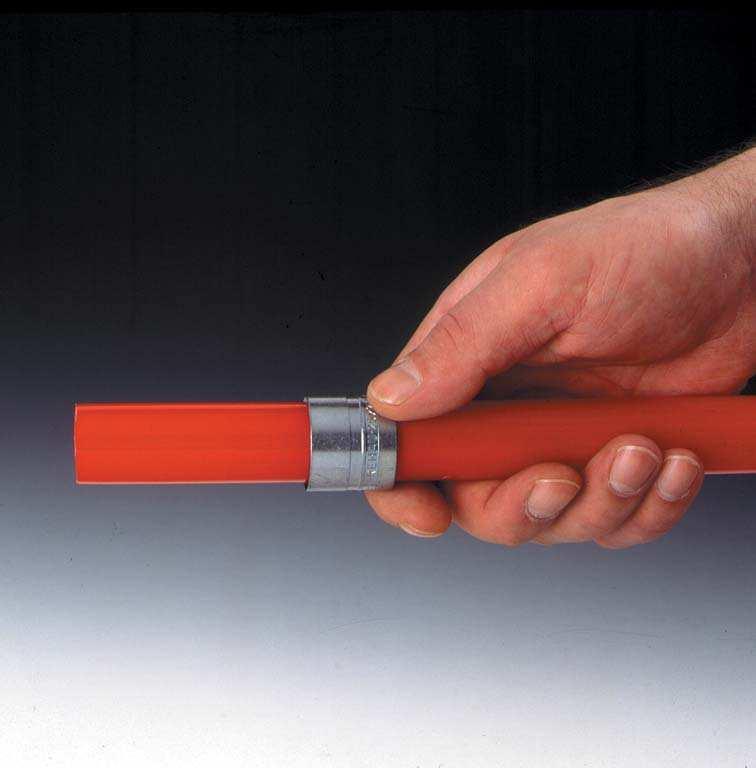

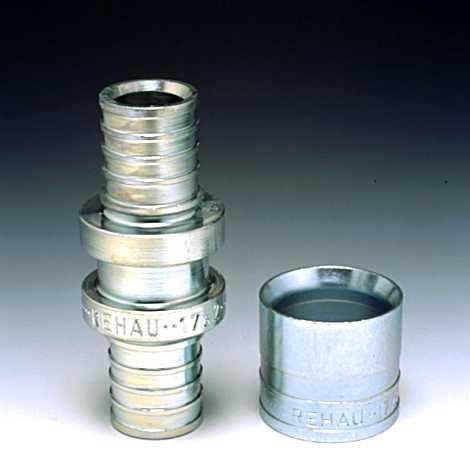

32 ÉPÜLETSZERKEZET TEMPERÁLÁS MIÉRT REHAU? RAUTHERM S CSİVEZETÉK RENDSZER: Építési körülményeknek megfelelı PE-Xa alapanyag, oxigén diff. mentes év élettartam TOLDÓHÜVELYES KÖTÉSTECHNIKA: Gyors és tartósan tömör kötéstechnika, ÉMI-nek megfelelıen az esztrichben is elhelyezhetı O-győrőmentes, a nyersanyag maga tömít Az idom-belsı átmérı hidraulikus kiegyenlítése a csı feltágításával A gyakorlatban millószorosan bizonyított Biztonság, amelyre támaszkodhat

33 KÖSZÖNJÜK A FIGYELMÜKET!

34 MEGHÍVÓ! Projektzáró konferencia december 10. DE MFK + Ing-Reorg Kft Logisztikai Központ A busz visszaindulása 13:30-kor!
