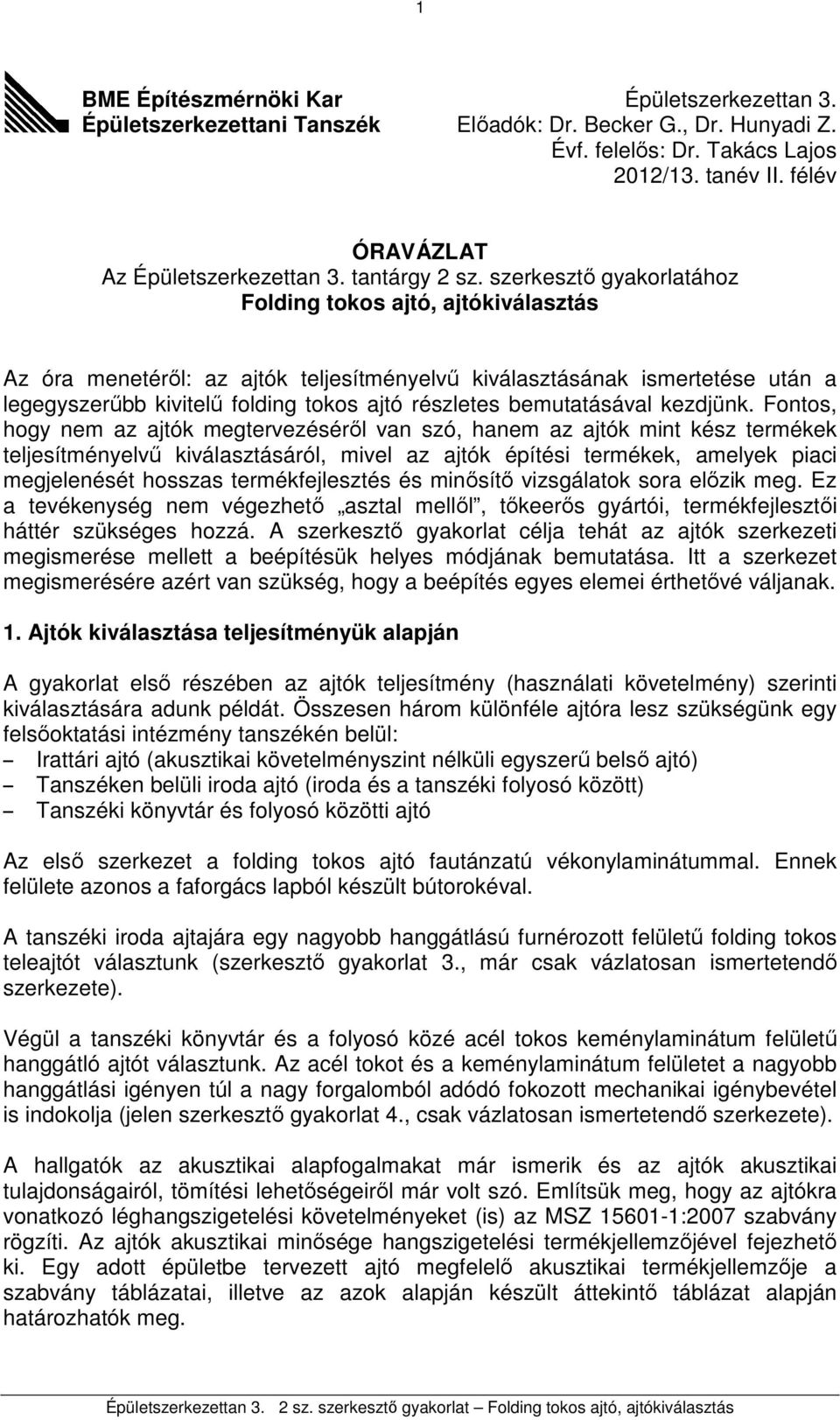

1 1 BME Építészmérnöki Kar Épületszerkezettan 3. Épületszerkezettani Tanszék Elıadók: Dr. Becker G., Dr. Hunyadi Z. Évf. felelıs: Dr. Takács Lajos 2012/13. tanév II. félév ÓRAVÁZLAT Az Épületszerkezettan 3. tantárgy 2 sz. szerkesztı gyakorlatához Folding tokos ajtó, ajtókiválasztás Az óra menetérıl: az ajtók teljesítményelvő kiválasztásának ismertetése után a legegyszerőbb kivitelő folding tokos ajtó részletes bemutatásával kezdjünk. Fontos, hogy nem az ajtók megtervezésérıl van szó, hanem az ajtók mint kész termékek teljesítményelvő kiválasztásáról, mivel az ajtók építési termékek, amelyek piaci megjelenését hosszas termékfejlesztés és minısítı vizsgálatok sora elızik meg. Ez a tevékenység nem végezhetı asztal mellıl, tıkeerıs gyártói, termékfejlesztıi háttér szükséges hozzá. A szerkesztı gyakorlat célja tehát az ajtók szerkezeti megismerése mellett a beépítésük helyes módjának bemutatása. Itt a szerkezet megismerésére azért van szükség, hogy a beépítés egyes elemei érthetıvé váljanak. 1. Ajtók kiválasztása teljesítményük alapján A gyakorlat elsı részében az ajtók teljesítmény (használati követelmény) szerinti kiválasztására adunk példát. Összesen három különféle ajtóra lesz szükségünk egy felsıoktatási intézmény tanszékén belül: Irattári ajtó (akusztikai követelményszint nélküli egyszerő belsı ajtó) Tanszéken belüli iroda ajtó (iroda és a tanszéki folyosó között) Tanszéki könyvtár és folyosó közötti ajtó Az elsı szerkezet a folding tokos ajtó fautánzatú vékonylaminátummal. Ennek felülete azonos a faforgács lapból készült bútorokéval. A tanszéki iroda ajtajára egy nagyobb hanggátlású furnérozott felülető folding tokos teleajtót választunk (szerkesztı gyakorlat 3., már csak vázlatosan ismertetendı szerkezete). Végül a tanszéki könyvtár és a folyosó közé acél tokos keménylaminátum felülető hanggátló ajtót választunk. Az acél tokot és a keménylaminátum felületet a nagyobb hanggátlási igényen túl a nagy forgalomból adódó fokozott mechanikai igénybevétel is indokolja (jelen szerkesztı gyakorlat 4., csak vázlatosan ismertetendı szerkezete). A hallgatók az akusztikai alapfogalmakat már ismerik és az ajtók akusztikai tulajdonságairól, tömítési lehetıségeirıl már volt szó. Említsük meg, hogy az ajtókra vonatkozó léghangszigetelési követelményeket (is) az MSZ :2007 szabvány rögzíti. Az ajtók akusztikai minısége hangszigetelési termékjellemzıjével fejezhetı ki. Egy adott épületbe tervezett ajtó megfelelı akusztikai termékjellemzıje a szabvány táblázatai, illetve az azok alapján készült áttekintı táblázat alapján határozhatók meg.

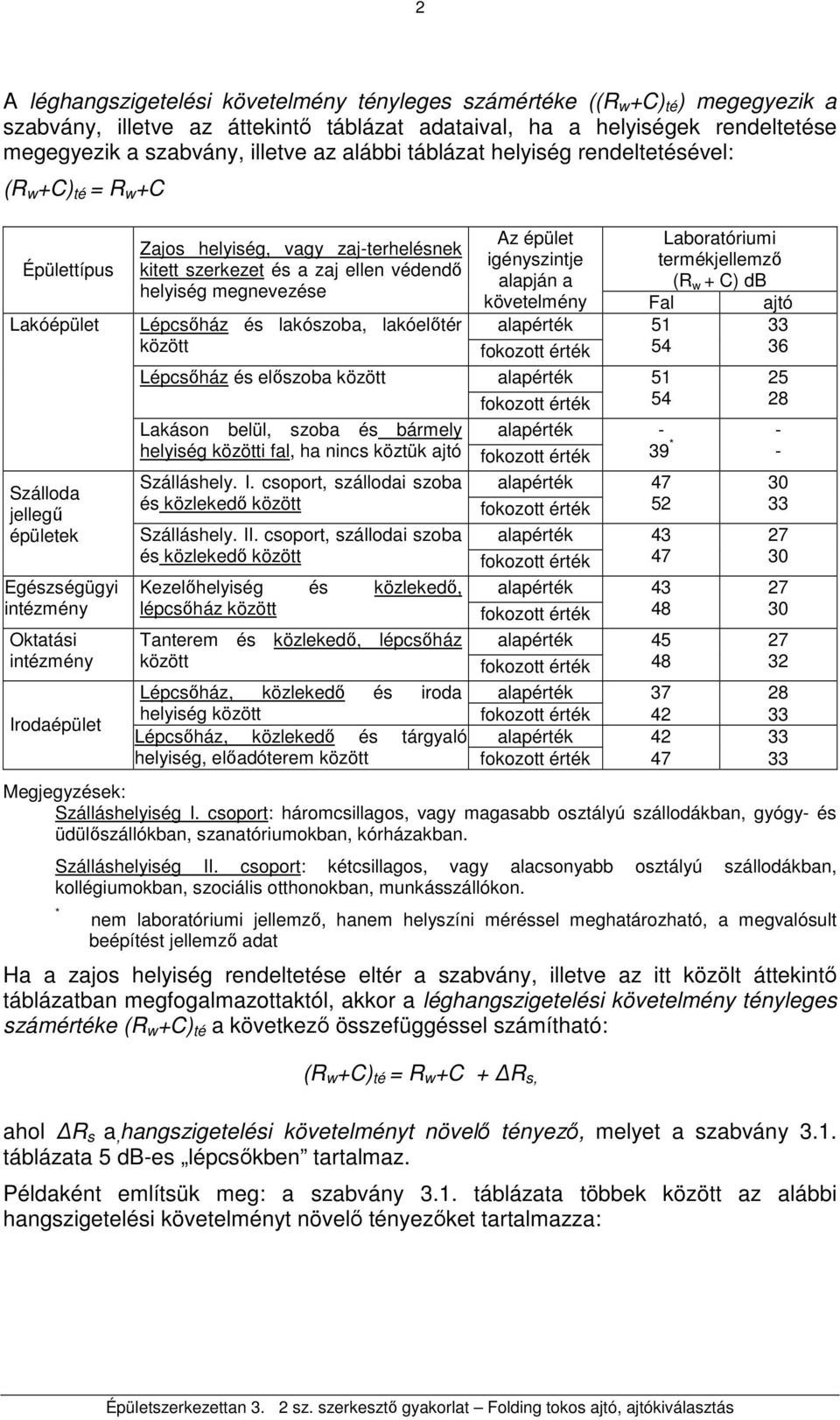

2 2 A léghangszigetelési követelmény tényleges számértéke ((R w +C) té ) megegyezik a szabvány, illetve az áttekintı táblázat adataival, ha a helyiségek rendeltetése megegyezik a szabvány, illetve az alábbi táblázat helyiség rendeltetésével: (R w +C) té = R w +C Épülettípus Lakóépület Szálloda jellegő épületek Egészségügyi intézmény Oktatási intézmény Irodaépület Zajos helyiség, vagy zaj-terhelésnek kitett szerkezet és a zaj ellen védendı helyiség megnevezése Az épület igényszintje alapján a Laboratóriumi termékjellemzı (R w + C) db követelmény Fal ajtó - Lépcsıház és lakószoba, lakóelıtér alapérték között fokozott érték Lépcsıház és elıszoba között alapérték fokozott érték Lakáson belül, szoba és bármely alapérték - helyiség közötti fal, ha nincs köztük ajtó fokozott érték 39 * - Szálláshely. I. csoport, szállodai szoba alapérték 47 és közlekedı között fokozott érték Szálláshely. II. csoport, szállodai szoba alapérték 43 és közlekedı között fokozott érték 47 Kezelıhelyiség és közlekedı, alapérték 43 lépcsıház között fokozott érték 48 Tanterem és közlekedı, lépcsıház alapérték 45 között fokozott érték Lépcsıház, közlekedı és iroda alapérték helyiség között fokozott érték Lépcsıház, közlekedı és tárgyaló alapérték helyiség, elıadóterem között fokozott érték Megjegyzések: Szálláshelyiség I. csoport: háromcsillagos, vagy magasabb osztályú szállodákban, gyógy- és üdülıszállókban, szanatóriumokban, kórházakban. Szálláshelyiség II. csoport: kétcsillagos, vagy alacsonyabb osztályú szállodákban, kollégiumokban, szociális otthonokban, munkásszállókon. * nem laboratóriumi jellemzı, hanem helyszíni méréssel meghatározható, a megvalósult beépítést jellemzı adat Ha a zajos helyiség rendeltetése eltér a szabvány, illetve az itt közölt áttekintı táblázatban megfogalmazottaktól, akkor a léghangszigetelési követelmény tényleges számértéke (R w +C) té a következı összefüggéssel számítható: (R w +C) té = R w +C + R s, ahol R s a, hangszigetelési követelményt növelı tényezı, melyet a szabvány 3.1. táblázata 5 db-es lépcsıkben tartalmaz. Példaként említsük meg: a szabvány 3.1. táblázata többek között az alábbi hangszigetelési követelményt növelı tényezıket tartalmazza:

3 3 A követelményt növelı tényezı, R s, (db) A zajos helyiség rendeltetése -általános rendeltetéső tanterem, tanári szoba, -beszéd célú elıadóterem -iroda helyiség, melyben 5 személynél többen dolgoznak, központi nyomtató, másoló, rajzológép dolgozik, - nyilvános forgalmú üzlethelyiség zeneszolgáltatás nélkül -iskolai folyosó, zsibongó -ének zene tanterem, edzıterem nyilvános forgalmú étterem, presszó, zeneszolgáltatás nélkül Példa: határozzuk meg a felsıoktatási intézmény folyosójáról nyíló tanszéki könyvtár léghangszigetelési követelményének tényleges értékét (R w +C) té t A fenti táblázat alapján: Az áttekintı táblázat alapján: R s = 10 (db) R w +C = 32 (db) A léghangszigetelési követelményének tényleges értéke: (R w +C) té = R w +C+ R s = = 42 db Értékelés: Tekintettel arra, hogy ilyen helyiségkapcsolatban kiemelkedıen igényes, drága szerkezet alkalmazása volna szükséges, célszerő az építészeti szituáció megváltoztatása, és zsilip helyiségen keresztül, közbensı közlekedıbıl nyitni a könyvtárat! 2. Szerkesztı gyakorlat 2.1. Folding tokos belsı ajtó A folding szó összehajtást jelent angolul, ez a technnológia lényege. A színelt, különlegesen tömör, jó minıségő faforgács lapot a mellékelt vázlat szerint két irányból bevágják, majd behajlítják, és az érintkezési felületen összeragasztják. Ezzel a technológiával készül a perem- és a horonyborítás. (Az elıbbi csak takar, az utóbbiba kerül az ajtószárny.) A technológia lényegéhez tartozik a jó minıségő, viszonylag vastag laminátum, ami általában valamilyen fautánzatú, de lehet bármilyen más felületi megjelenéső is. A tokot furnírozni is lehet. A tok belsı oldala nátronpapírral van bevonva.

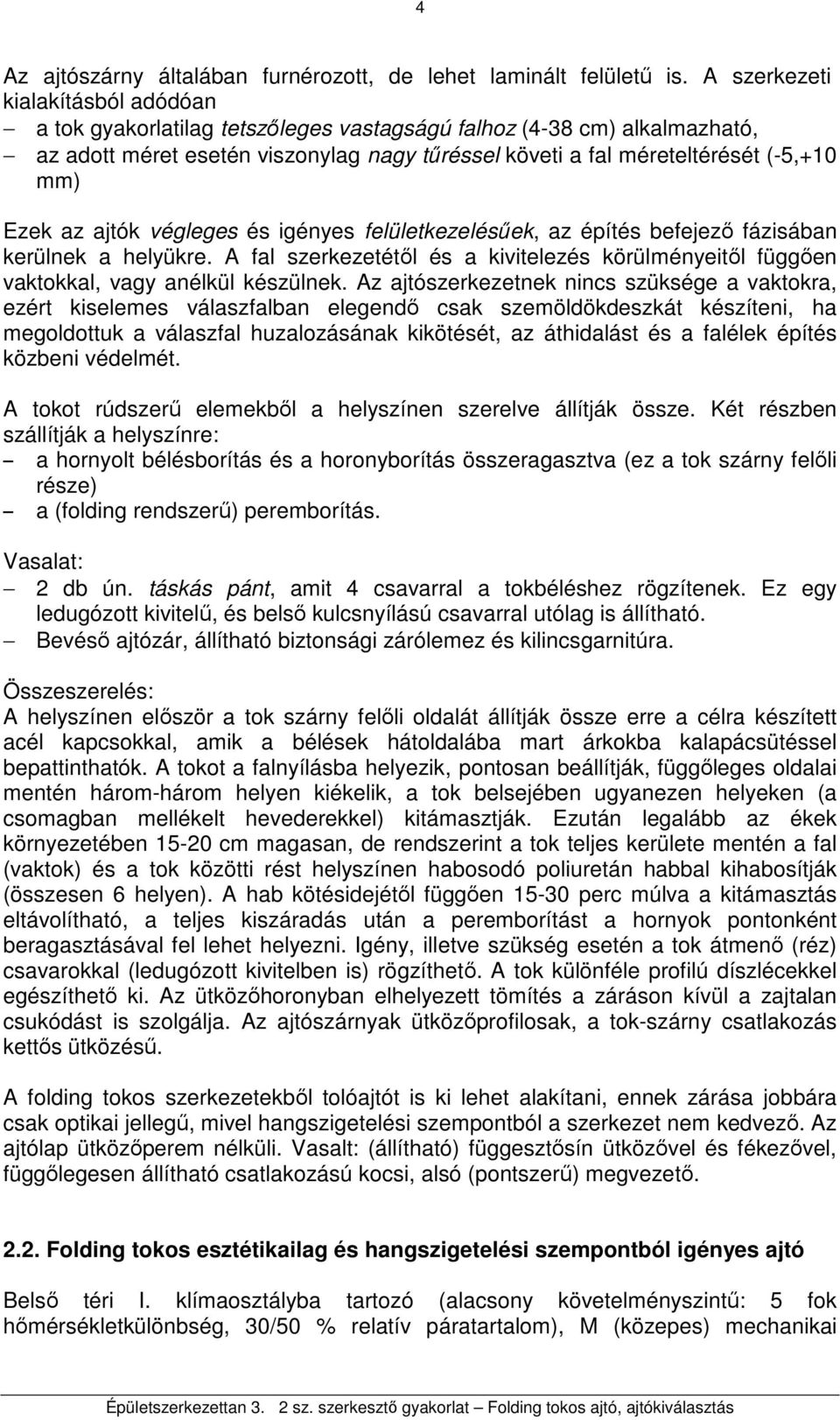

4 4 Az ajtószárny általában furnérozott, de lehet laminált felülető is. A szerkezeti kialakításból adódóan a tok gyakorlatilag tetszıleges vastagságú falhoz (4-38 cm) alkalmazható, az adott méret esetén viszonylag nagy tőréssel követi a fal méreteltérését (-5,+10 mm) Ezek az ajtók végleges és igényes felületkezelésőek, az építés befejezı fázisában kerülnek a helyükre. A fal szerkezetétıl és a kivitelezés körülményeitıl függıen vaktokkal, vagy anélkül készülnek. Az ajtószerkezetnek nincs szüksége a vaktokra, ezért kiselemes válaszfalban elegendı csak szemöldökdeszkát készíteni, ha megoldottuk a válaszfal huzalozásának kikötését, az áthidalást és a falélek építés közbeni védelmét. A tokot rúdszerő elemekbıl a helyszínen szerelve állítják össze. Két részben szállítják a helyszínre: a hornyolt bélésborítás és a horonyborítás összeragasztva (ez a tok szárny felıli része) a (folding rendszerő) peremborítás. Vasalat: 2 db ún. táskás pánt, amit 4 csavarral a tokbéléshez rögzítenek. Ez egy ledugózott kivitelő, és belsı kulcsnyílású csavarral utólag is állítható. Bevésı ajtózár, állítható biztonsági zárólemez és kilincsgarnitúra. Összeszerelés: A helyszínen elıször a tok szárny felıli oldalát állítják össze erre a célra készített acél kapcsokkal, amik a bélések hátoldalába mart árkokba kalapácsütéssel bepattinthatók. A tokot a falnyílásba helyezik, pontosan beállítják, függıleges oldalai mentén három-három helyen kiékelik, a tok belsejében ugyanezen helyeken (a csomagban mellékelt hevederekkel) kitámasztják. Ezután legalább az ékek környezetében cm magasan, de rendszerint a tok teljes kerülete mentén a fal (vaktok) és a tok közötti rést helyszínen habosodó poliuretán habbal kihabosítják (összesen 6 helyen). A hab kötésidejétıl függıen 15- perc múlva a kitámasztás eltávolítható, a teljes kiszáradás után a peremborítást a hornyok pontonként beragasztásával fel lehet helyezni. Igény, illetve szükség esetén a tok átmenı (réz) csavarokkal (ledugózott kivitelben is) rögzíthetı. A tok különféle profilú díszlécekkel egészíthetı ki. Az ütközıhoronyban elhelyezett tömítés a záráson kívül a zajtalan csukódást is szolgálja. Az ajtószárnyak ütközıprofilosak, a tok-szárny csatlakozás kettıs ütközéső. A folding tokos szerkezetekbıl tolóajtót is ki lehet alakítani, ennek zárása jobbára csak optikai jellegő, mivel hangszigetelési szempontból a szerkezet nem kedvezı. Az ajtólap ütközıperem nélküli. Vasalt: (állítható) függesztısín ütközıvel és fékezıvel, függılegesen állítható csatlakozású kocsi, alsó (pontszerő) megvezetı Folding tokos esztétikailag és hangszigetelési szempontból igényes ajtó Belsı téri I. klímaosztályba tartozó (alacsony követelményszintő: 5 fok hımérsékletkülönbség, /50 % relatív páratartalom), M (közepes) mechanikai

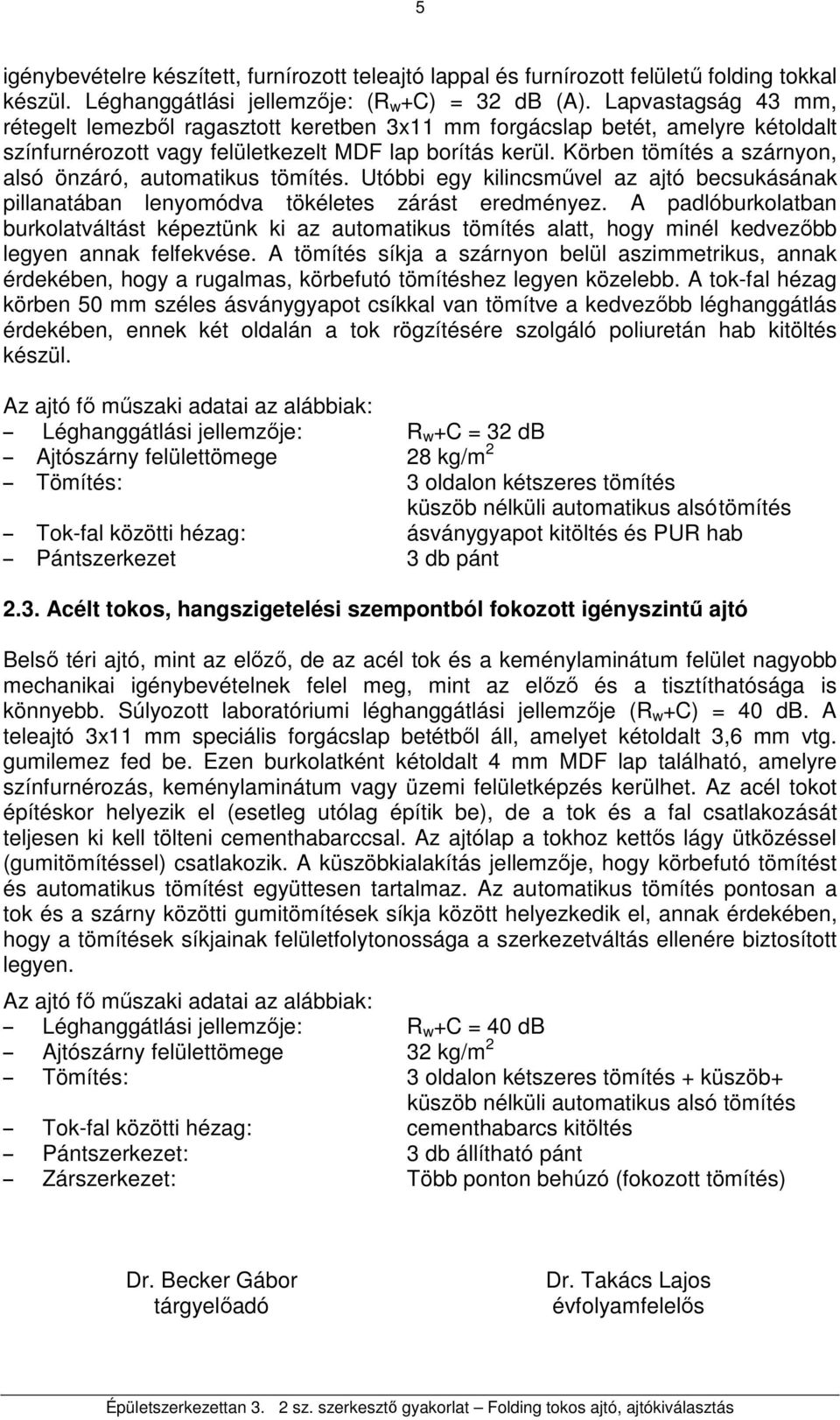

5 5 igénybevételre készített, furnírozott teleajtó lappal és furnírozott felülető folding tokkal készül. Léghanggátlási jellemzıje: (R w +C) = 32 db (A). Lapvastagság 43 mm, rétegelt lemezbıl ragasztott keretben 3x11 mm forgácslap betét, amelyre kétoldalt színfurnérozott vagy felületkezelt MDF lap borítás kerül. Körben tömítés a szárnyon, alsó önzáró, automatikus tömítés. Utóbbi egy kilincsmővel az ajtó becsukásának pillanatában lenyomódva tökéletes zárást eredményez. A padlóburkolatban burkolatváltást képeztünk ki az automatikus tömítés alatt, hogy minél kedvezıbb legyen annak felfekvése. A tömítés síkja a szárnyon belül aszimmetrikus, annak érdekében, hogy a rugalmas, körbefutó tömítéshez legyen közelebb. A tok-fal hézag körben 50 mm széles ásványgyapot csíkkal van tömítve a kedvezıbb léghanggátlás érdekében, ennek két oldalán a tok rögzítésére szolgáló poliuretán hab kitöltés készül. Az ajtó fı mőszaki adatai az alábbiak: Léghanggátlási jellemzıje: R w +C = 32 db Ajtószárny felülettömege 28 kg/m 2 Tömítés: 3 oldalon kétszeres tömítés küszöb nélküli automatikus alsó tömítés Tok-fal közötti hézag: ásványgyapot kitöltés és PUR hab Pántszerkezet 3 db pánt 2.3. Acélt tokos, hangszigetelési szempontból fokozott igényszintő ajtó Belsı téri ajtó, mint az elızı, de az acél tok és a keménylaminátum felület nagyobb mechanikai igénybevételnek felel meg, mint az elızı és a tisztíthatósága is könnyebb. Súlyozott laboratóriumi léghanggátlási jellemzıje (R w +C) = 40 db. A teleajtó 3x11 mm speciális forgácslap betétbıl áll, amelyet kétoldalt 3,6 mm vtg. gumilemez fed be. Ezen burkolatként kétoldalt 4 mm MDF lap található, amelyre színfurnérozás, keménylaminátum vagy üzemi felületképzés kerülhet. Az acél tokot építéskor helyezik el (esetleg utólag építik be), de a tok és a fal csatlakozását teljesen ki kell tölteni cementhabarccsal. Az ajtólap a tokhoz kettıs lágy ütközéssel (gumitömítéssel) csatlakozik. A küszöbkialakítás jellemzıje, hogy körbefutó tömítést és automatikus tömítést együttesen tartalmaz. Az automatikus tömítés pontosan a tok és a szárny közötti gumitömítések síkja között helyezkedik el, annak érdekében, hogy a tömítések síkjainak felületfolytonossága a szerkezetváltás ellenére biztosított legyen. Az ajtó fı mőszaki adatai az alábbiak: Léghanggátlási jellemzıje: R w +C = 40 db Ajtószárny felülettömege 32 kg/m 2 Tömítés: 3 oldalon kétszeres tömítés + küszöb+ küszöb nélküli automatikus alsó tömítés Tok-fal közötti hézag: cementhabarcs kitöltés Pántszerkezet: 3 db állítható pánt Zárszerkezet: Több ponton behúzó (fokozott tömítés) Dr. Becker Gábor tárgyelıadó Dr. Takács Lajos évfolyamfelelıs
