TeSys motorindítók 65 A-ig motorvédı kapcsolók (13-65A), mágneskapcsolók (40, 50, 65A) és hırelék (13-65A) Összefoglaló

Átírás

1 TeSys motorindítók 65 A-ig motorvédı kapcsolók (13-65A), mágneskapcsolók (40, 50, 65A) és hırelék (13-65A) Összefoglaló

2 Motorindítók 65A-ig Mágneses-termikus motorvédık GV2P GV2ME GV3P 2-darabból 0 Mágneskapcsolók 9A LC1D09 D38 32A LC1D40A D65A 65A 0 38A 40A 65A Motor telj. AC3/400V kw Mágneses motorvédık 0 GV2L 25A 32A GV3L 65A 3-darabból 0 Mágneskapcsolók Hırelék 0 LRD A LC1D09 D38 38A/40A 38A LC1D40A D65A LRD3 65A 65A 2

3 Helymegtakarítás 45 mm Kisebb A 45mm (38A-ig) és az 55mm (65A-ig) szélességnek köszönhetıen, a TeSys motorindítık könyebben beépíthetık az elektromos szekrényekbe. AC és DC mőködtetéső mágneskapcsolók mérete megegyezik. 55 mm 45 és 55 mm széles Kompakt mérető DC mőködtetéső mágneskapcsolók S-alakú és normál egyenes fésős sinek Összeépítés vezetékezés nélkül A speciális fésős sinek az erısáramú bekötések elıvezetékezését teszik könnyebbé. Az S-alakú fésüs sín segítségével a motorlegágazás készülékei egymás mellé ugyanarra a sínre rögzíthetık. 3

4 Idımegtakarítás Összeépítés vezetékezés nélkül A pattintás szerően kézzel eltávolítható sorkapcsok lehetıvé teszik a motorvédı + mágneskapcsoló összeépítését. Forgásirányváltós mágneskapcsolópár összeépítése gyerekjáték. A normál mágneskapcsolók használatával, kevesebb, mint 2 perc alatt összeépíthetı egy irányváltós kombináció, anélkül, hogy vezetékezési hibát vétene. A kiegészítı blokkok a teljes 9-65A tartományban megegyeznek. EverLink vagy rugós sorkapcsok Irányváltós kit Kiegészítık (pl. segédérintezık) azonosak a teljes TeSys családon belül 4

5 Egyszerőbb automatizálás Vezérlés és megtakarítás TeSys kisfogyasztású tekercsekkel felszerelt mágneskapcsolók közvetlenül (vagy egy kit segítségével) PLC kimenetére csatlakoztathatók. Elıkábelezés és kommunikáció A TeSys Quickfit elıkábelezési megoldással egyszerőbbé válik a PLC-vel történı kommunikáció egy Advantys STB szigeten vagy egy elosztón keresztül. Közvetlen vezérlés Quickfit elıkábelezett vezérlési technológia 5

6 Biztonságosabb és tartósabb Hosszan tartó minıségi kapcsolat Biztonságos segédkontaktusok Rugós sorkapcsok és EverLink (Schneider Electric szabadalom) Motorindítók tesztelt 2-es koordinációval Megnövelt biztonság Mechanikusan összekapcsolt segéd és tükör érintkezık biztosítják a megbízható információkat és lehetıvé teszik a TeSys mágneskapcsolók integrálását a biztonsági alkalmazásokba. Megnövelt megbízhatóság Rugós sorkapcsok és a Schneider szabadalom alatt álló EverLink sorkapcsok maradandó szorító erıt biztosítanak a kábel keresztmetszetének csökkenését (cable creep) folyamatosan kompenzálva. Garantált teljesítmény A folyamatos üzem garantált a nagy megszakítóképességő tesztelt kombinációk használatával. A 2-es koordináció alkalmazásával a zárlati kioldás után az üzem gyorsabban újraindulhat. 6

7 Összeépíthetı motorindítók 40-65A-ig 2-készülékes motorindító kombináció 3-készülékes motorindító kombináció TeSys GV3P Termikusmágneses motorvédı 9-65 A Mágneses motorvédı A TeSys GV3L TeSys LC1D 3 és 4-pólusú mágneskapcsoló 40, 50, 65 A 3 és 4-pólusú mágneskapcsoló 40, 50, 65 A TeSys LC1D Egymás mellé történı szerelés S-alakú fésős sínnel Hırelé 9-65 A TeSys LRD3 Egymás mellé történı szerelés S-alakú fésős sínnel és különálló hırelével 7

8 hosszan tartó minıségi kapcsolat Két eltérı keresztmetszető vezeték is csatlakoztatható. Vezetékeket a rugóerı és kapcsolódó lemezeken történı deformáció tartja egy helyben. A rugó folyamatosan kompenzálja a keresztmetszet csökkenést (cable creep), és szorító erıt biztosít. Új, szabadalmazott EverLink sorkapocs a vezetékek tartós megszorítását biztosítja. Még a vezetékek keresztmetszetének csökkenése (creep) esetén is biztosított a vezetéket leszorító erı a sorkapocsban lévı rugós mechanizmusnak köszönhetıen. * Creep: a réz vezetékek öszenyomódásából származó jelenség,amely az idı elırehaladásával növekszik. Az EverLink kapcsolat elınyei: Kevesebb karbantartási idı, mivel a sorkapcsok újrahúzását nem kell elvégezni. Biztonságos kapcsolat az imbusz csavarnak (4mm) köszönhetıen, ami a kellıen nagy szorító nyomaték elérését teszi lehetıvé (min 5 Nm). A kezelı biztonsága, az IP20-as védelem megakaályozza a vezeték közvetlen újjal történı érintését. 8

9 TeSys GV3 motorvédık GV3P 55 mm GV3L 2 fı termék: termikus-mágneses motorvédı GV3P (7 méret) és mágneses motorvédı GV3L (5 méret), csak 55 mm széles Motorok indítása és védelme kw-ig Magas megszakító képesség: 50 ka/400v 40-65A és 100 ka/400v 9-32A tartományban Kiegészítı csatlakozó blokkok és segédérintkezık azonosak az egész GV2-GV3 családon Forgatókaros mőködtetés, 3 különbözı állás, lakatolható Forgatókar hosszabbítás ajtóra Kioldási teszt gomb az elılapon Hıvédelem beállítása védhetı a zárható füllel Tokozott kivitelben is Teljesítmény csatlakozás (fekete) EverLink sorkapocs blokk Sorkapocs kábel sarus csatlakozáshoz: erıs vibrációnak kitett alkalamzások esetén Vezérlési csatlakozás (fehér), kiegészítıkkel: Alapkiépítés: csavaros sorkapocs Rugós sorkapocs 9

10 Új TeSys LC1D mágneskapcsolók Új rendelési szám LC1D..A.. (Pl.: LC1D40AP7) 55 mm 70 mm 3-pólusú AC3, 55 mm széles: 40 A, 50 A, 65 A 4-pólusú AC1, 70 mm széles: 60 A, 80 A AC és DC mőködtetés ugyanabban a méretben 2 beépített NO / NC segédérintkezı (NY+Z) Segédérintkezı blokkok és kiegészítık megegyeznek a teljes 9-65 A tartományban Biztonsági védıburkolat, lezárható Túlfeszültség csökkentı modul a homlokoldalra Vezeték csatorna a vezérlı kábeleknek Teljesítmény csatlakozás (fekete) EverLink sorkapocs blokk Sorkapocs kábel sarus csatlakozáshoz: erıs vibrációnak kitett alkalamzások esetén Vezérlési csatlakozás (fehér), kiegészítıkkel: Alapkiépítés: csavaros sorkapocs Rugós sorkapocs (kötelezı Qiuckfithez) Sorkapocs kábel sarus csatlakozáshoz 10

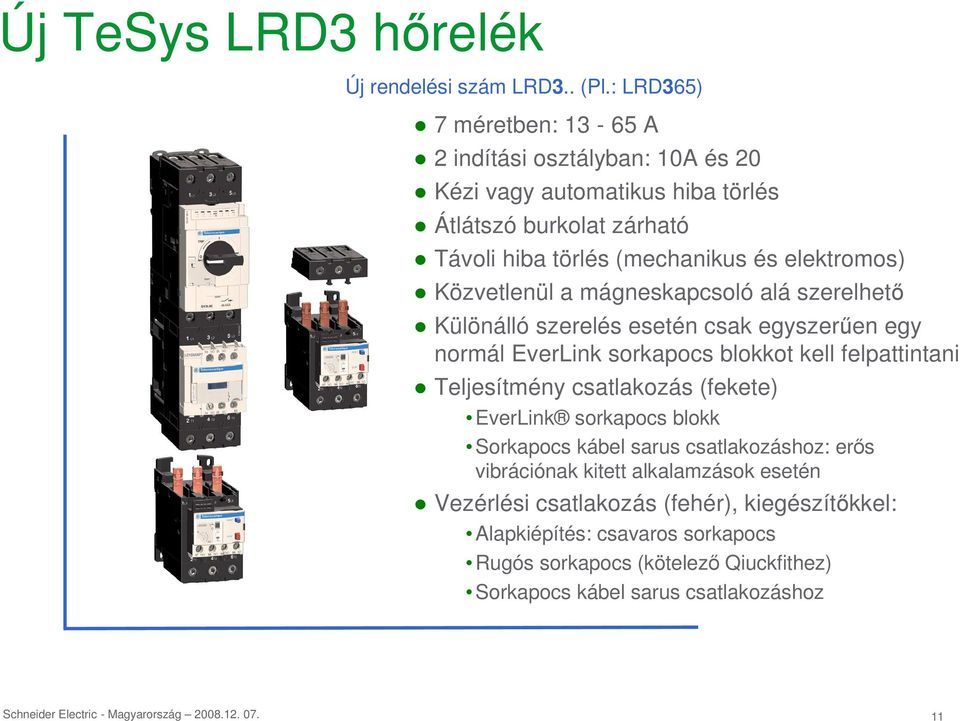

11 Új TeSys LRD3 hırelék Új rendelési szám LRD3.. (Pl.: LRD365) 7 méretben: A 2 indítási osztályban: 10A és 20 Kézi vagy automatikus hiba törlés Átlátszó burkolat zárható Távoli hiba törlés (mechanikus és elektromos) Közvetlenül a mágneskapcsoló alá szerelhetı Különálló szerelés esetén csak egyszerően egy normál EverLink sorkapocs blokkot kell felpattintani Teljesítmény csatlakozás (fekete) EverLink sorkapocs blokk Sorkapocs kábel sarus csatlakozáshoz: erıs vibrációnak kitett alkalamzások esetén Vezérlési csatlakozás (fehér), kiegészítıkkel: Alapkiépítés: csavaros sorkapocs Rugós sorkapocs (kötelezı Qiuckfithez) Sorkapocs kábel sarus csatlakozáshoz 11

12 Make the most of your energy 12
