1 DTH-1 TELEFON HIBRID Kezelési utasítás Demton

2 TISZTELT FELHASZNÁLÓ! A többi gyártóhoz hasonlóan mi is nagyon örülünk, hogy a termékünk megvásárlásával megtisztelt bennünket és támogatta a magyar termékek piacát. Ön olyan berendezéssel dolgozhat ezután, mely minden tekintetben megegyezik a hasonló nyugati termékekkel (minıség, tudásszint, megbízhatóság, stb.), de lényegesen kedvezıbb áron juthat hozzá. A készülék lehetıvé teszi a rádió és TV stúdiókban, hogy a telefonhálózatról a telefonáló hangját adásba kitegye, a mősorvezetı hangját az adással egyidıben a telefonvonalra juttassa megfelelı jelszinttel úgy, hogy a hangja a telefonvonalról újból ne jusson ki az adásba. A rendszer a telefonvonaltól galvanikusan elválasztott. Lehetıség van kézi és távvezérlésére (Remote), mely a keverıpult fader start-jával, vagy egy külsı kapcsolóval indítható. A készülék elején található Call led a hívást visszajelzi, így egyszemélyes kezelésre is használható anélkül, hogy a csengetés az adást zavarná. Észrevételeit, ötleteit szívesen fogadjuk, amennyiben ezek technikailag megvalósíthatók ezen berendezésen, úgy önnek díjtalanul átalakítjuk. Igény szerint egyedi kéréseknek megfelelıen is elkészítjük a berendezést egyeztetés alapján, az alábbi címen: DEMTON STÚDIÓ és HANGSZERKERESKEDÉS Hang és fénytechnikai, elektronikai Szerviz 8800 Nagykanizsa, Arany J.u.12. Tel./fax: Reméljük felhasználás során bizonyságot nyer, hogy jól döntött a berendezésünk megvásárlásakor. Az összes általunk gyártott termékre 3 év garanciát vállalunk! A változás jogát fenntartjuk! 1

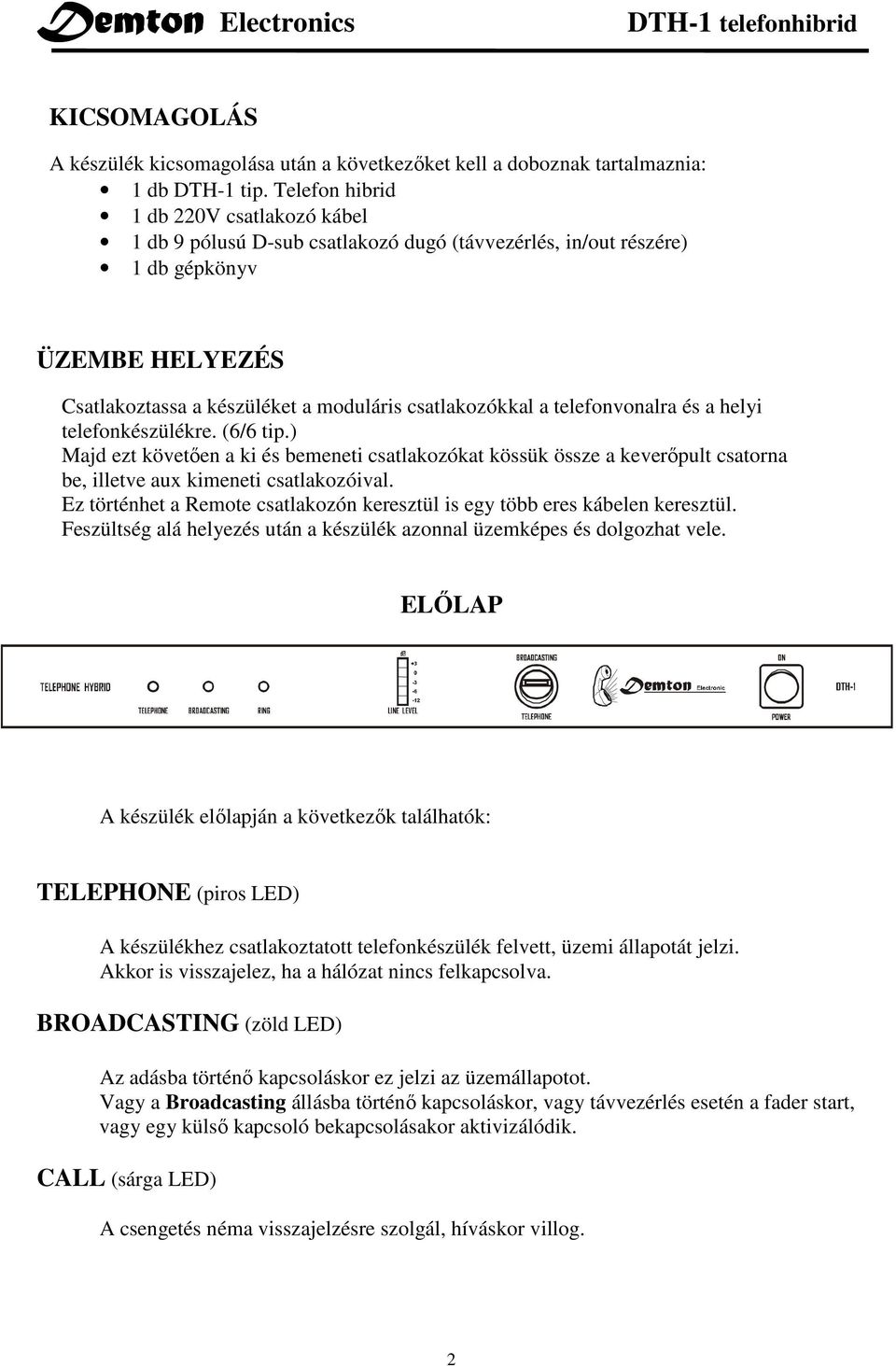

3 KICSOMAGOLÁS A készülék kicsomagolása után a következıket kell a doboznak tartalmaznia: 1 db DTH-1 tip. Telefon hibrid 1 db 220V csatlakozó kábel 1 db 9 pólusú D-sub csatlakozó dugó (távvezérlés, in/out részére) 1 db gépkönyv ÜZEMBE HELYEZÉS Csatlakoztassa a készüléket a moduláris csatlakozókkal a telefonvonalra és a helyi telefonkészülékre. (6/6 tip.) Majd ezt követıen a ki és bemeneti csatlakozókat kössük össze a keverıpult csatorna be, illetve aux kimeneti csatlakozóival. Ez történhet a Remote csatlakozón keresztül is egy több eres kábelen keresztül. Feszültség alá helyezés után a készülék azonnal üzemképes és dolgozhat vele. ELİLAP A készülék elılapján a következık találhatók: TELEPHONE (piros LED) A készülékhez csatlakoztatott telefonkészülék felvett, üzemi állapotát jelzi. Akkor is visszajelez, ha a hálózat nincs felkapcsolva. BROADCASTING (zöld LED) Az adásba történı kapcsoláskor ez jelzi az üzemállapotot. Vagy a Broadcasting állásba történı kapcsoláskor, vagy távvezérlés esetén a fader start, vagy egy külsı kapcsoló bekapcsolásakor aktivizálódik. CALL (sárga LED) A csengetés néma visszajelzésre szolgál, híváskor villog. 2

4 LINE LEVEL kivezérlésjelzı A keverıpult AUX kimenetelérıl érkezı jelszint mérésére szolgál, a telefonvonalra juttatott jel megfelelı szintjét jelzi vissza. Törekedjünk a 0dB-es kivezérlésre. FUNKCIÓ KAPCSOLÓ Az adásba történı bekapcsolásra, illetve a telefonvonalnak a helyi telefonkészülékre történı visszakapcsolására szolgál. BROADCASTING - adás TELEPHONE telefonkészülék A telefonkészülékre történı visszakapcsolás csak akkor lehetséges, ha a készülék kagylója nincs a helyére téve. Amennyiben a helyi telefonkészülék kagylóját letették, úgy a vonalat megszakítja. POWER (hálózati ki-be kapcsoló) A készüléket ezzel tudjuk ki és bekapcsolni. ON állásban üzemképes. EGYÉB TUDNIVALÓ Amennyiben a telefonhibrid nem mőködne megfelelıen, úgy nagy valószínőséggel a vonalfeszültség nem beállítás szerinti. Ez abból is adódhat, hogy a helyi központtal rendelkezı vonalak és a digitális modem, vagy helyi központ kimenetérıl kijövı vonalfeszültség általában nem 48V, hanem lényegesen kevesebb 20-30V. A készülékben a mellékelt rajzon látható két jumper dugóval ez korrigálható és a megfelelı feszültség tartomány beállítható. A fedél eltávolítása után a két dugót helyezzük a vonalfeszültségnek megfelelı állásba. A továbbiakban problémamentesen kell a készüléknek mőködnie. 24V 48V 24V 48V JUMPER 3

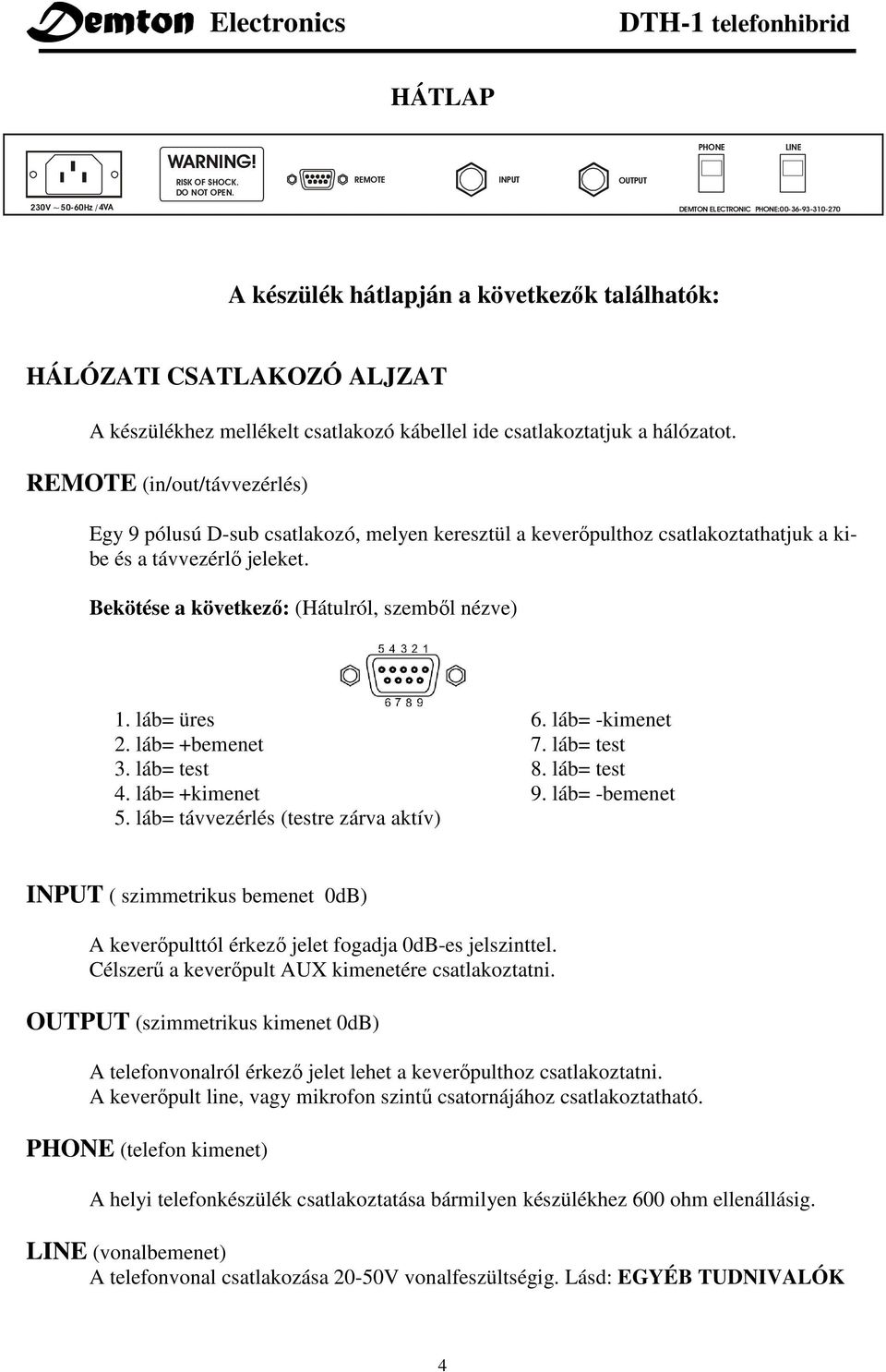

5 HÁTLAP 230V ~50-60Hz /4VA WARNING! RISK OF SHOCK. DO NOT OPEN. REMOTE INPUT OUTPUT PHONE LINE DEMTON ELECTRONIC PHONE: A készülék hátlapján a következık találhatók: HÁLÓZATI CSATLAKOZÓ ALJZAT A készülékhez mellékelt csatlakozó kábellel ide csatlakoztatjuk a hálózatot. REMOTE (in/out/távvezérlés) Egy 9 pólusú D-sub csatlakozó, melyen keresztül a keverıpulthoz csatlakoztathatjuk a kibe és a távvezérlı jeleket. Bekötése a következı: (Hátulról, szembıl nézve) 1. láb= üres 6. láb= -kimenet 2. láb= +bemenet 7. láb= test 3. láb= test 8. láb= test 4. láb= +kimenet 9. láb= -bemenet 5. láb= távvezérlés (testre zárva aktív) INPUT ( szimmetrikus bemenet 0dB) A keverıpulttól érkezı jelet fogadja 0dB-es jelszinttel. Célszerő a keverıpult AUX kimenetére csatlakoztatni. OUTPUT (szimmetrikus kimenet 0dB) A telefonvonalról érkezı jelet lehet a keverıpulthoz csatlakoztatni. A keverıpult line, vagy mikrofon szintő csatornájához csatlakoztatható. PHONE (telefon kimenet) A helyi telefonkészülék csatlakoztatása bármilyen készülékhez 600 ohm ellenállásig. LINE (vonalbemenet) A telefonvonal csatlakozása 20-50V vonalfeszültségig. Lásd: EGYÉB TUDNIVALÓK 4

6 TECHNIKAI ADATOK Hálózati feszültség: V Áramszükséglet: 20 ma AC bemenet: 3 pólusú mőszercsatlakozó aljzat Telefon csatlakozás: 6/4 telefon moduláris csatlakozó aljzat, polaritás független Output: 6,3 mm jack aljzat, szimmetrikus kimenet Input: 6,3 mm jack aljzat, szimmetrikus bemenet Vonalfeszültség: 20-50V 2 állásban átkapcsolható ( belsı jumper dugókkal) Egyenáramú hurokellenállás: Telefon módban: a telefonkészülék belsı ellenállása +30ohm Broadcasting módban: 320 ohm Önhang kioltás:-38db Kimeneti jelszint: 0dB / 60 ohm Bemeneti jelszint: 0dB / 100Kohm Mőködtetési hımérséklet: -20 és +50C o Méret: Szélesség: 19 (482mm) Magasság: 1HE (44mm) Mélység: 3,9 (100mm) Súly:1.6 Kg 5
