Felülvilágító kupolák BITTERMANN DAYLIGHT 07

Átírás

1 Napi szellőzés Természetes bevilágítás EN : szerint bevizsgálva és tanúsítva

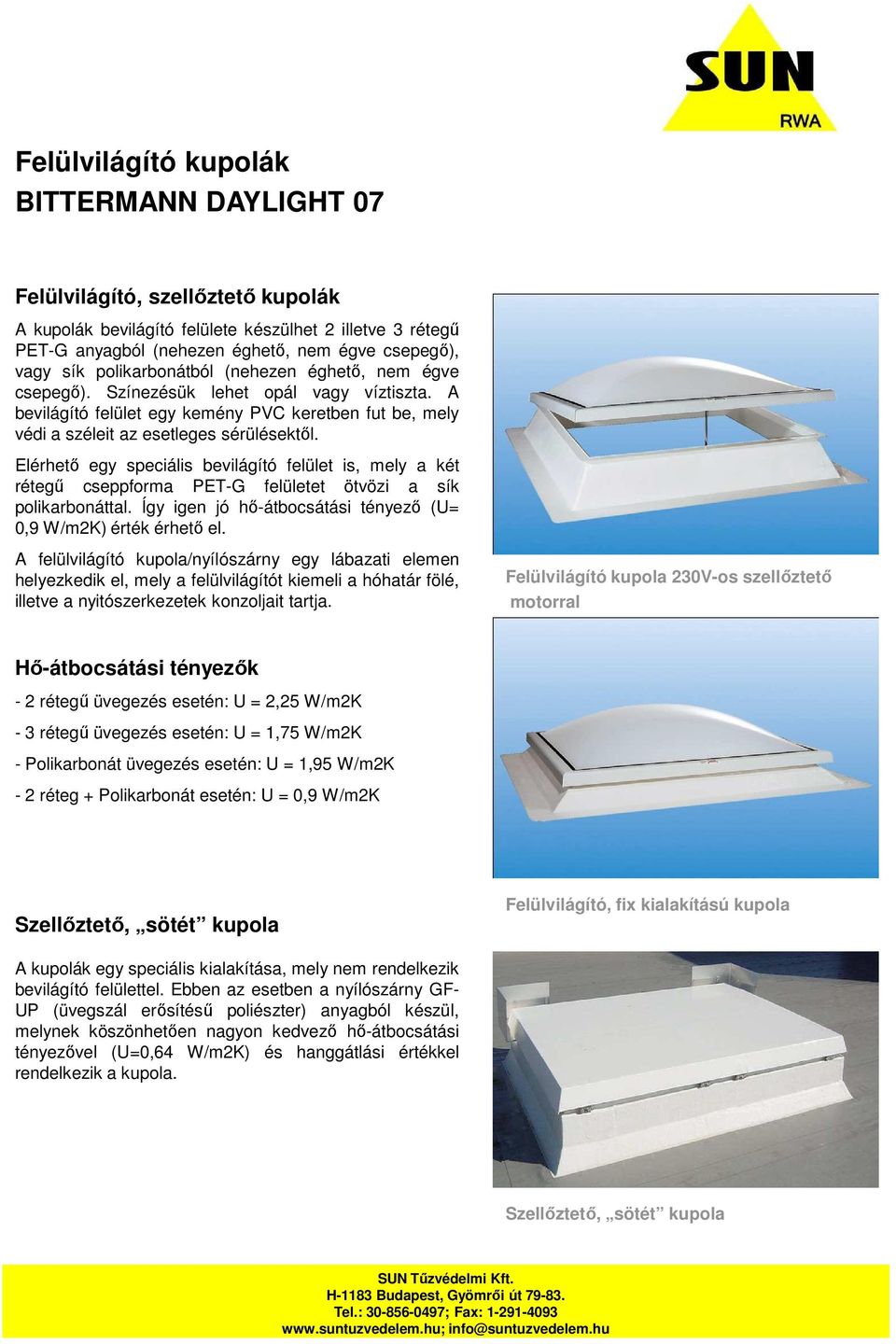

2 Felülvilágító, szellőztető kupolák A kupolák bevilágító felülete készülhet 2 illetve 3 rétegű PET-G anyagból (nehezen éghető, nem égve csepegő), vagy sík polikarbonátból (nehezen éghető, nem égve csepegő). Színezésük lehet opál vagy víztiszta. A bevilágító felület egy kemény PVC keretben fut be, mely védi a széleit az esetleges sérülésektől. Elérhető egy speciális bevilágító felület is, mely a két rétegű cseppforma PET-G felületet ötvözi a sík polikarbonáttal. Így igen jó hő-átbocsátási tényező (U= 0,9 W/m2K) érték érhető el. A felülvilágító kupola/nyílószárny egy lábazati elemen helyezkedik el, mely a felülvilágítót kiemeli a hóhatár fölé, illetve a nyitószerkezetek konzoljait tartja. Felülvilágító kupola 230V-os szellőztető motorral Hő-átbocsátási tényezők - 2 rétegű üvegezés esetén: U = 2,25 W/m2K - 3 rétegű üvegezés esetén: U = 1,75 W/m2K - Polikarbonát üvegezés esetén: U = 1,95 W/m2K - 2 réteg + Polikarbonát esetén: U = 0,9 W/m2K Szellőztető, sötét kupola Felülvilágító, fix kialakítású kupola A kupolák egy speciális kialakítása, mely nem rendelkezik bevilágító felülettel. Ebben az esetben a nyílószárny GF- UP (üvegszál erősítésű poliészter) anyagból készül, melynek köszönhetően nagyon kedvező hő-átbocsátási tényezővel (U=0,64 W/m2K) és hanggátlási értékkel rendelkezik a kupola. Szellőztető, sötét kupola

3 Lábazat GF-UP, üvegszál erősítésű poliészter anyagból A kupola lábazatok alapesetben üvegszál erősítésű poliészterből készülnek. A lábazatok belső és külső oldala is kemény borítással rendelkezik, közte hőszigetelő kitöltéssel. Porszórásuk RAL 9002 színű, de ettől eltérő színnel is kérhetőek. Standard magasságuk 150, 300, és 500 mm lehet. Lábazat PVC kerettel A felülvilágító kupolák lábazata PVC kerettel is rendelhető, melyhez a PVC vízszigetelés közvetlenül a lábazat alján hegeszthető. Ezzel a kialakítással vízszigetelő anyag spórolható meg, illetve megkönnyíti a kupolák körbeszigetelését is. Lábazatok GF-UP anyagból Lábazat hőszigetelt magasítással Speciális lábazati kialakítás, mellyel a kupola kiváltás spórolható meg. Ebben az esetben nem szükséges fakeret a kupola alá. Lábazatok PVC kerettel és hőszigetelt magasítással Lábazat ventilátorral A lábazatok ventilátorral is felszerelhetőek a folyamatos, akár esőben, vagy nagy szélben történő szellőzés biztosításának érdekében. A ventilátorok beszívó oldala lamellákkal van ellátva, megakadályozva a csapadék bejutásának lehetőségét. A lábazati magasság ebben az esetben minimum 300 mm. Lábazat ventilátorral

4 Lábazat acélból Az alapkiépítés szerint egyrétegű horganyzott, hajlított lemezprofilból és kőzetgyapot hőszigetelésből áll. Rendelhető porszórt kivitelben is, mely alapesetben RAL 9002 színben készül, de kérhető más színben is. Standard magassága lehet 300, 400 és 500 mm. A lábazati magasság speciális rétegrendű tetők esetén ezektől eltérő méretű is lehet. Kérhető hőszigetelés nélkül is. A vízszigetelést a lábazat felső, vízszintes részén kell rögzíteni. Lábazat acélból, RAL9002 színben Lábazat profilozott szerelőtalppal A típusú felülvilágító kupolák egyedi lábazati kialakítással is rendelhetőek. A lábazat kialakítható minden típusú tetőfedéshez használatos trapézlemezhez, szendvicspanelhez. A kupola ebben az esetben alumíniumból vagy acéllemezből készülhet. Színe lehet eloxált alumínium vagy bármely RAL szín, mellyel a belső és a külső oldal is bevonatolható. Lábazat profilozott szerelőtalppal Lábazat hőszigetelt, szendvicspanel szerelőtalppal A lábazat ebben az esetben a tetőfedéshez használt szendvicspanelből készül. Ekkor a kupolát a szendvicspanel elhelyezésével együtt kell lerakni. A lábazat kialakítható minden típusú tetőfedéshez használatos szendvicspanelhez. Lábazat hőszigetelt, szendvicspanel szerelőtalppal

5 Szellőztető kupola 230V-os motorral A napi szellőzés biztosítására a leggyakrabban alkalmazott megoldás a 230 V-os villanymotor. A motorok 300, 500 illetve 700 mm lökethosszal állnak rendelkezésre a megnyitni kívánt felület nagyságának függvényében. A napi szellőztető kupola standard kiépítése 300 mm lökethosszú motorral történik. A motorok minden esetben automatikus végállás-kapcsolóval szereltek, annak érdekében, hogy meghibásodásuk az emberi tényezőtől független és elkerülhető legyen. Vezérlésük 3 állású kapcsolóval történik, mely lehetőséget ad a motor köztes állapotban való megállítására. A rendszerhez eső- és szélérzékelő központ csatlakozik, mely eső vagy jelentős erejű szél esetén bezárja a kupola nyílószárnyát, a sérülések és a beázás elkerülése végett. Szellőztetés 230V-os motorral Szellőztető kupola orsós nyitószerkezettel A szellőztetés legköltséghatékonyabb kiépítése. A szellőztetést egy kézzel működtethető csavarorsó teszi lehetővé, melyet egy teleszkópos rúddal lehet tekerni. A rúd hosszúsága, a kupola magassági elhelyezkedésének függvényében, 1,5 4,0 m lehet. Szellőztetés orsós nyitószerkezettel Szellőztető kupola pneumatikus nyitószerkezettel A szellőztető kupola ebben az esetben pneumatikus munkahengerrel van felszerelve. Ez a megoldás üzemeltetési szempontból akkor optimális, ha a megrendelő kiépített sűrített levegős hálózattal rendelkezik. A 300 mm lökethosszúságú munkahengerek rugóvisszatérítéses (egy csöves) kialakításúak, míg az 500, 600, 800 vagy 1000 mm lökethosszúságú nyitószerkezetek működtetéséhez az acélcsövezés dupla kiépítése szükséges. Szellőztetés pneumatikus munkahengerrel Tetőkibúvó kupola A kupola ebben az esetben egy belülről működtethető zárszerkezettel és gázdugattyúval van felszerelve. A rendelkezésre álló szabványos méretek: 800 x 800 mm, 900 x 900 mm, 900 x 120 mm, 1000 x 1000 mm, 1000 x 1000 mm, 1000 x 1500 mm, 1200 x 1200 mm, 1500 x 1500 mm és 1800 x 1800 mm. Kupola tetőkibúvó vasalattal

6 24V-os hő- és füstelvezető rendszer A felülvilágító kupolák 24V-os motorral történő felszerelésekor, a szellőztetés mellett a hő- és füstelvezető funkció is elérhető. A rendszer elemei a következők: elektromos motor 300, 500, 700, vagy 1000 mm emelési magassággal, 24V-os vezérlőközpont, vésznyitó kapcsoló, és szellőztető kapcsoló. A rendszerhez ebben az esetben is kapcsolható eső- és szélérzékelő központ. 24V-os hő- és füstelvezető rendszer Szellőztetés pneumatikus munkahengerrel Pneumatikus munkahengerrel történő szellőztetés esetén a vezérlés pneumatikus szellőztető központról történik, ahonnan a kupola nyitható és zárható. Ezekhez a vezérlőközpontokhoz csatlakozik az eső- és szélérzékelő központ. Igény esetén olyan mágneskapcsolóval szerelt vezérlőközpont is rendelkezésre áll, mellyel a napi szellőzés nemcsak a vezérlőközponttól, hanem egy külső kapcsolóval is irányítható. Pneumatikus szellőzőrendszer eső- és szélérzékelővel Szellőztetés elektromos motorral A napi szellőzés megoldható 230 V-os, 300, 500, 700 mm lökethosszúságú motorral, vagy 24 V-os 500, 750, 1000 mm lökethosszúságú motorral. A rendszer tartozékai a képen látható 3 állású kapcsolók, az eső- és szélérzékelő egység, mely a tetőn kerül elhelyezésre és a központ, mely a megrendelővel egyeztetett helyre kerül, mert fényvisszajelzésekkel mutatja, hogy az időjárási viszonyoktól függően engedélyezi-e a szellőztetést. Elektromotoros szellőztetőmotorok eső-és szélérzékelő vezérléssel

7 A kupola felépítése 1. Lehetőség van a kupola lábazatának oly módú kialakítására, hogy ne legyen szükség fakeret elhelyezésére. Ez a megoldás akkor alkalmazandó, ha költséghatékonysági szempontok indokolják. 2. A PVC vízszigetelés közvetlenül hegeszthető a kupola lábazatának aljába integrált PVC rögzítő kerethez. Ez a kialakítás nem része az alap kiépítésnek. 3. A bevilágító-felület széle erős PVC kerettel védett. 4. A lábazatok 150, 300, 400 vagy 500 mm magasságúak lehetnek. Felülvilágító kupolák geometria méretei

8 méretválasztéka Szellőztető kupolák megnyitott, szabad felületei
