1 E ACO Felülvilágítás Bevilágító, hő- és füstelvezető rendszerek

2 Termékcsaládok: Greschalux felülvilágító kupolák Norlux sávfelülvilágítók Cintralux poliészter sávfelülvilágítók Egy-, két-, illetve három rétegû üvegezéssel, csepp, piramid vagy fûrészfog kialakításban készülhetnek. Az üvegezés akril, polikarbonát, valamint nem égve csepegõ alapanyagú poliészterbõl készülhet. A kupolák lehetnek fix vagy nyitható kivitelûek, ennek megfelelõen felülvilágítás, fénybeeresztés mellett szellõztetésre, illetve hõ-, és füstelvezetésre is alkalmasak. Nyitásuk mechanikus, elektromotoros, valamint pneumatikus úton történhet. Elsõsorban csarnoképületek, ipari helyiségek, raktárak felülvilágítására szolgálnak. Üvegezésük cellás polikarbonát. A Norlux alumínium szerelõprofil-rendszerrel nyereg-, félnyereg és donga felülvilágítók építhetõk, továbbá nyitható felületek is kialakíthatók, ezáltal szellõztetésre, illetve hõ-, és füstelvezetésre is alkalmassá tehetõk. A kialakítása következtében nincs szükség alumínium soroló profilokra, 4 méteres fesztávig használható, és a Cintramax nyitószerkezet segítségével szellõztetésre, továbbá hõ-, és füstelvezetésre is alkalmas. Nem égve csepegõ tulajdonsága miatt egyedülállóan széles felhasználhatósági körrel rendelkezik. Modulit függőleges bevilágító sávok Everlite polikarbonát térlefedések Eura lamellás, zsalus szellőzők 2 Modulrendszerben egymásba kapcsolódó polikarbonát panelek, amelyek nem igényelnek soroló profilokat, egyszerûen, gyorsan, költség hatékonyan szerelhetõek. A végeredmény egy esztétikus, egységes, függõleges bevilágító felület. A polikarbonát tetõpanelek kiváló statikai tulajdonságuk révén alkalmasak nagy, egybefüggõ terek közbensõ alátámasztások nélküli lefedésére. Természetes szellõztetést biztosító lamellás zsalu, amely billenthetõ lemezei, lamellái révén egyszerûen, gyorsan biztosít levegõ utánpótlást, szolgál hõ-, és füstelvezetési célokat. Függõlegesen is beépíthetõ.

3 Funkcionalitás szempontjából három, egymáshoz jól kapcsolhatófeladatkört láthatnak el felülvilágító rendszereink. 1. Bevilágítás A bevilágítás üveget helyettesítõ, könnyûsúlyú, jó hõszigetelõ képességû, funkció szerint kiválasztott mûanyag (fényáteresztõ) rétegeken keresztül történik. A mellékelt kép jól szemlélteti a tetõn keresztüli fénybeeresztés hatékonyságát. Nagy belsõ terek természetes fénnyel történõ megvilágítására, a természetes fény elõnyeinek kihasználására elengedhetetlenek a tetõbevilágítók. A mesterséges fényforrások energiaszükséglete lényegesen csökkenthetõ. 3. Hő-, és füstelvezetés Zárt térben az emberi életre, valamint anyagi javainkra az egyik legveszélyesebb dolog a füstképzõdés. Amennyiben a forró, feltoluló, a zárt teret rövid idõ alatt elárasztó füstgázok elvezetése nem megoldott, akkor az ott tartózkodó személyek, valamint az ott lévõ anyagi javaink, és nem utolsó sorban magának az épületnek a megmentésére az esély jelentõsen csökken. 2. Szellőztetés A bevilágítás mellett nyílószárnyak és nyitószerkezetek teszik lehetõvé a természetes szellõztetést. Ez különös jelentõséggel bír ott, ahol a légcsere biztosítása, a túlzott felmelegedés elkerülése megoldandó feladat. A tetõn elhelyezett felülvilágító rendszerek a fénybeeresztés, szellõztetés mellett kiválóan szolgálják a zárt térben tûz eset miatt képzõdõ és feltorlódó forró füstgázok szabályozott elvezetését. A hatékony védekezés a következő alapokon nyugszik: a veszély korai jelzése (füstérzékelõk, hõérzékelõk, tûzjelzõ központok) a tûzoltók késedelem nélküli riasztása a hõ-, és füstelvezetõ szerkezetek használatával a tûzoltók kiérkezéséig a menekülési útvonalak láthatóságának, a tárgyi javak állagának, az oltás megkönnyítése céljából az egész veszélyeztetett terület átláthatóságának a biztosítása 3 Termékcsaládjaink széles választéka teljes körû megoldást nyújt mind három felsorolt funkcióra. Kérje szakképzett kollegáink segítségét az Önnek legmegfelelõbb megoldás kidolgozására.

4 ACO Greschalux Greschalux felülvilágító kupola-program A kupolák üvegezése Egy-, két-, illetve három rétegû kivitelben készülhetnek. Kialakításuk lehet csepp, piramid, vagy fûrészfog formájú. Anyaguk akril, polikarbonát, vagy nem égve csepegõ poliészter. Választható színek víztiszta és opál. Lehetnek fixek vagy nyithatóak, megfelelõ nyitószerkezettel szellõztetést, hõ-, és füstelvezetést, vagy kombináltan mindkét funkciót lehetõvé téve. Hõ-, és füstelvezetõ kupolák nyílószárnya lehet nem fényáteresztõ anyagú üvegszál erõsítésû poliészter, alumínium, acéllemez magasabb hõszigetelési követelmények kielégítéséhez, illetve olyan helyeken, ahol a fény bejutása kifejezetten káros lehet (pl. élelmiszer raktárak). Cseppforma, nyitható Piramid, nyitható Sötét kupola Kétszárnyú kupola Körkupola Csúszókupola A kupolák lábazata A lábazatok anyaga üvegszál erõsítésû poliészter, alumínium vagy horganyzott acéllemez, hõszigetelt kivitelben. Magasságuk 15, 30, 40 vagy 50 lehet (ventillátorral ellátott lábazat csak 50 cm-es magasságban készül). A tetõszigetelés típusától függõen szállítható szigetelés-rögzítõ gallérral, vagy fedõkerettel mechanikus rögzítéshez, PVC csatlakozó kerettel hegesztett kötéshez, illetve profilozott szerelõ talppal profilos tetõfedésekhez csatlakoztatható kialakításban. LTP 45 trapézlemezhez profilozott szerelõtalp 4 GFK normál lábazat + nyitható kupola GFK lábazat PVC csatlakozótalppal GFK lábazat mechanikus rögzítõgallérral Acél lábazat Z-profilos fedõkerettel Beépítési csomópont Minden lábazat típusunkhoz létezik beépítési csomópont, amely igény esetén rendelkezésre áll. Szellőztetési módok Kézi orsós nyitószerkezet 1,5; 2; 3 méteres nyitórúd segítségével Elektromos 24V-os, illetve 230V-os motorok a szükséges kapcsolókkal és kiegészítõkkel Pneumatikus sûrített levegõvel mûködõ munkahengerek a szükséges acél-, vagy rézcsövezéssel és csatlakozókkal M V-os motor 3 állású fényvisszajelzõs kapcsoló WRFS-3 esõés szélérzékelõ központ Esõ- és szélérzékelõ egység GZPN 32/1000 pneumatikus munkahenger kézi orsós nyitó (illusztráció) Műszaki adatok: Hõátbocsátási tényezõ: k=2,25 W/m 2 K (két rétegû üvegezés esetén) k=1,75 W/m 2 K 3-réteg K=1,163 W/m 2 K sötét kupola Fényáteresztõ képesség: 73% (két réteg opál/víztiszta) Hõállóság: C Terhelési adatok: Hóteher: 1,5 KN/m 2 Szélszívás: 0,8 KN/m 2 Lehetõség van a nyitószerkezetek csoportban, különbözõ körökben történõ vezérlésére. Az elektromos és pneumatikus nyitásnál ajánlott esõ-, és szélérzékelõ vezérlõ központ alkalmazása a szükséges érzékelõkkel. Figyelem! 300 mm nyitási magasság felett a nyitószerkezetekre vonatkozó garancia csak esõ-, és szélérzékelõ központ alkalmazása esetén érvényes. Tetõre történõ kijutás céljából a kupolák tetõkibúvó vasalattal kerülnek szállításra. Ebben az esetben más funkciót nem láthat el a kupola (Nem kombinálható napi szellõztetéssel, valamint hõ-, és füstelvezetéssel.)

5 ACO Greschalux Hő- és füstelvezető rendszer Az elõzõ oldalakról már megismerhettük a hõ-, és füstelvezetés fontosságát. A következõkben megismerjük azokat a Greschalux rendszerelemeket, amelyeken keresztül az adott körülményekhez, hatósági elõírásokhoz mindenben igazodó hõ-, és füstelvezetés biztosítható. RASANT nyitószerkezet A hõ-, és füstelvezetõ rendszernek két fontos alkotóeleme van: 1. Hő-, és füstelvezető nyitószerkezet (A kupolákba vannak minden esetben beszerelve) lábazat magassága 300 mm 2. A nyitószerkezeteket vezérlő kioldó központok, alegységek (Hatóságilag szabályozott helyen kerülnek beszerelésre a felügyelt objektumban, állandó összeköttetésben a nyitószerkezetekkel, valamint a különbözõ alegységekkel (füstérzékelõk, hõérzékelõk, mellékállomásként mûködõ kioldógombok, stb.)) névleges méret 345 (Rasant 450) 545 (Rasant 650) 1. Hő-, és füstelvezető nyitószerkezet a. RASANT nyitószerkezet Greschalux világszabadalom Mûködési elv: a nyitószerkezet alapegysége egy robbanóelegyet tartalmaz, amely külsõ impulzus (kioldási jel) hatására nagy nyomást generálva a kupola nyílószárnyát 170º-ban 1-2 mp alatt kinyitja. A kioldás történhet elektromos úton (24V-os jelet kibocsátó központon keresztül) CO2 gázzal (CO2 palackot tartalmazó központon keresztül) lásd jobboldali nagy rajz 1. Kupola 2. Lábazat 3. Rasant nyitószerkezet b. Pneumatikus munkahengerek AZ nyitószerkezet nyit-zár funkció Mûködési elv: a nyitószerkezet egy konzolokba szerelt, karos mozgást leíró pneumatikus munkahenger, amely az áttételek segítségével 8-10 mp alatt 170º-ban kinyitja a kupola nyílószárnyát. A kioldás történhet CO2 gázzal (CO2 palackot tartalmazó központon keresztül) elektromos úton Nyitószerkezet kioldása: 3.1. Hõmérsékletre 3.2. Elektromos úton 4. Konzol - kupolában 5. Alaplap 6. Konzol - lábazatban c. 24V-os elektromos motorok Mûködési elv: a kupolába szerelt 24V-os elektromos motor kioldási jel hatására, mint egyéb napi szellõztetés esetén mp alatt kinyitja a kupolát º közé a motor emelési magasságától és a kupolába beszerelt pozíciójától függõen. A kioldás elektromos úton történik a motorok vezérlõközpontján keresztül. 5 RASANT nyitószerkezet kupolában AZ nyitószerkezet kioldott állapotban RASANT nyitószerkezet kioldott állapotban

6 ACO Greschalux Hő- és füstelvezető rendszer 2. Hő-, és füstelvezető nyitószerkezeteket vezérlő központok, más szükséges kiegészítők, alegységek a. RASANT nyitószerkezet kioldása elektromos úton kioldó központ AMZR (max. 4 kioldási kör, körönként max. 12 kupola) DGAZ (1 kioldási kör, max. 12 kupola) A központokban lévõ nyomógombok megnyomásával aktiválhatóak a nyitószerkezetek. kioldó nyomógombok füst-, és hõérzékelõk AMZR 24 V-os, max. 4 körös vezérlõközpont DGAZ 24 V-os, 1 körös vezérlõközpont b. RASANT nyitószerkezet és a pneumatikus munkahengerek kioldása CO2 gázzal Pirosra festett, falra szerelhetõ vésznyitó doboz CO2 gázzal töltött palack/-ok fogadására. A dobozban lévõ vésznyitó kar lehúzásával aktiválhatóak a palackok. A vésznyitó doboz kiképezhetõ elektromos impulzus fogadására, így az a. pontban szereplõ kioldó központokon keresztül megoldható ebben az esetben is kioldó gombok és füst-, valamint hõérzékelõk csatlakoztatása. c. 24V-os elektromos motorok kioldása E rendszer vezérlõ központja a napi szellõztetést is vezérlõ STEUERGERÄT, amely ki van képezve hõ-, és füstelvezetést biztosító jelek fogadására. 1/3-as központ (3 db motor 1 körben történõ vezérlésére) 2/3-as központ (2 körben maximum 3-3 db motor) 1/10-es központ (10 db motor 1 körben történõ vezérlésére) Hõ-, és füstelvezetõ kioldó gombok (FNS, RAT) Hõ-, és füstérzékelõk 6.../ 24 V motoros nyitók Elektronikus terhelés-lekapcsolás Hatásos nyílófelület meghatározása Egy létesítmény tûzvédelme során sok szempontot kell figyelembe venni: milyen tevékenységet fognak bent végezni milyen méretei vannak a létesítménynek Hálózati csatlakozás Füstérzékelõk Füstleszívó nyomógomb Ha a fentieket ismerjük, akkor a Magyar Szabványból megkapjuk azokat a minimálisan szükséges nyitási felületeket, amelyeket a tetõn elhelyezett kupolák kinyitásával biztosítani tudunk. Greschamatic 24 V-1/3 vezérlõ központ Szellõzõ nyomógomb Figyelem! A kupola geometriai mérete nem egyenlõ a szabványból kinyert felületekkel. Minden kupola aerodinamikailag kisebb hatásos nyílófelülettel rendelkezik, mint a geometria mérete. (lásd következõ oldal, táblázat!)

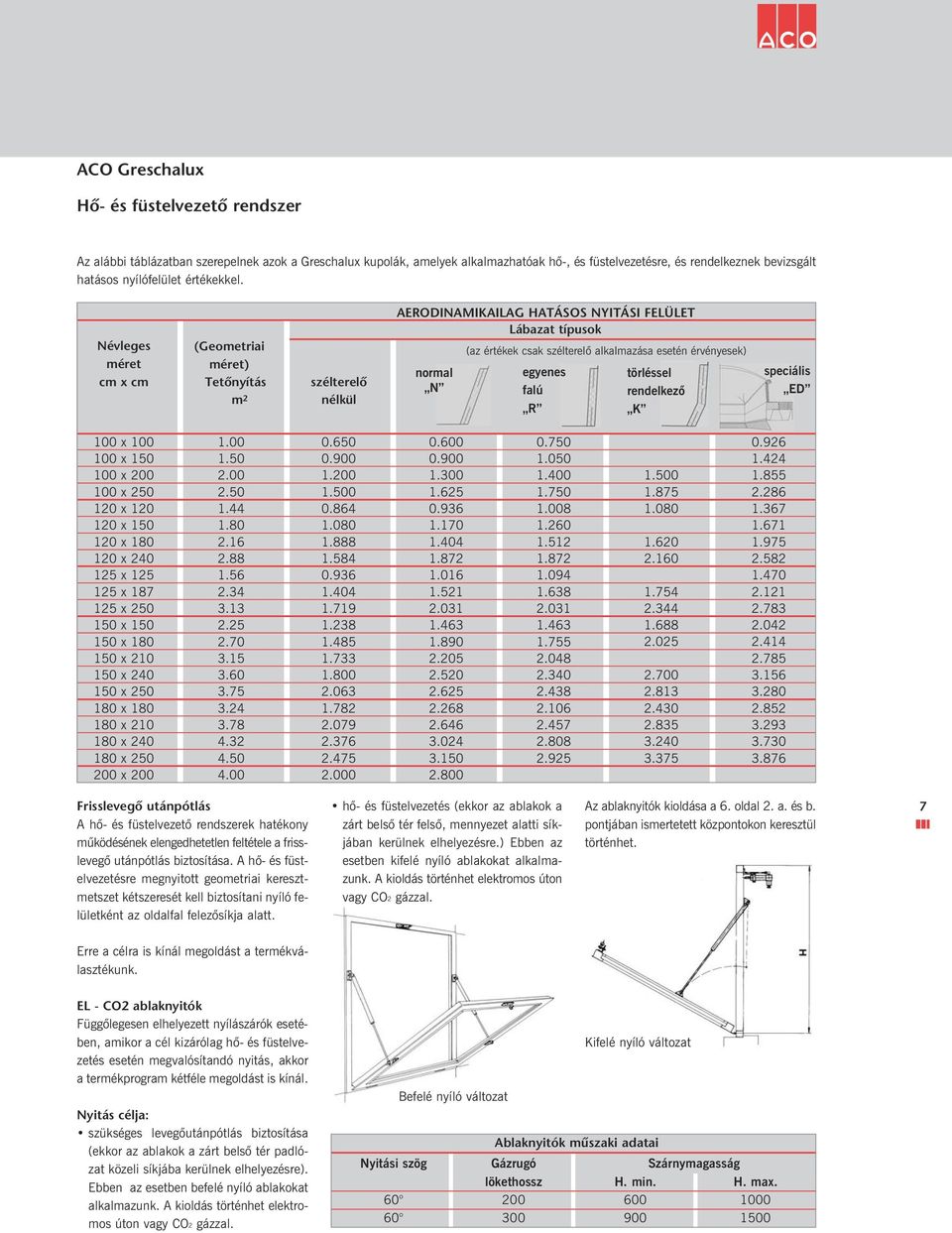

7 ACO Greschalux Hő- és füstelvezető rendszer Az alábbi táblázatban szerepelnek azok a Greschalux kupolák, amelyek alkalmazhatóak hõ-, és füstelvezetésre, és rendelkeznek bevizsgált hatásos nyílófelület értékekkel. Névleges méret (Geometriai méret) cm x cm Tetőnyítás szélterelő m 2 nélkül AERODINAMIKAILAG HATÁSOS NYITÁSI FELÜLET Lábazat típusok (az értékek csak szélterelõ alkalmazása esetén érvényesek) normal N egyenes falú R törléssel rendelkezõ K speciális ED 100 x x x x x x x x x x x x x x x x x x x x x Frisslevegő utánpótlás A hõ- és füstelvezetõ rendszerek hatékony mûködésének elengedhetetlen feltétele a frisslevegõ utánpótlás biztosítása. A hõ- és füstelvezetésre megnyitott geometriai keresztmetszet kétszeresét kell biztosítani nyíló felületként az oldalfal felezõsíkja alatt. hõ- és füstelvezetés (ekkor az ablakok a zárt belsõ tér felsõ, mennyezet alatti síkjában kerülnek elhelyezésre.) Ebben az esetben kifelé nyíló ablakokat alkalmazunk. A kioldás történhet elektromos úton vagy CO2 gázzal. Az ablaknyitók kioldása a 6. oldal 2. a. és b. pontjában ismertetett központokon keresztül történhet. 7 Erre a célra is kínál megoldást a termékválasztékunk. EL - CO2 ablaknyitók Függõlegesen elhelyezett nyílászárók esetében, amikor a cél kizárólag hõ- és füstelvezetés esetén megvalósítandó nyitás, akkor a termékprogram kétféle megoldást is kínál. Nyitás célja: szükséges levegõutánpótlás biztosítása (ekkor az ablakok a zárt belsõ tér padlózat közeli síkjába kerülnek elhelyezésre). Ebben az esetben befelé nyíló ablakokat alkalmazunk. A kioldás történhet elektromos úton vagy CO2 gázzal. Befelé nyíló változat Kifelé nyíló változat Ablaknyitók műszaki adatai Nyitási szög Gázrugó Szárnymagasság lökethossz H. min. H. max

8 ACO Norlux Norlux sávfelülvilágítók A Norlux sávfelülvilágítók alkalmazási területeit az alábbi képek szemléltetik Donga sávfelülvilágító Nyeregtetõ sávfelülvilágító Gúla alakú sávfelülvilágító Féldonga sávfelülvilágító Félnyereg sávfelülvilágító Oldalfal bevilágító 8 Az elõzõ fejezetben láthattuk, hogy a Greschalux felülvilágító kupola-program hogyan épül fel, milyen elemei vannak. A kupolák standard méretek szerint kerülnek gyártásra, a megadott szortimentbõl kell választanunk. A NORLUX sávfelülvilágítók viszont egyedi méretek alapján készülnek, így nagyobb teret engednek a tervezõi szabadságnak, jobban figyelembe lehet venni az épületek sajátosságait, jobban testre lehet szabni a megoldásokat bevilágítás, szellõztetés, adott esetben hõ-, és füstelvezetés tekintetében.

9 ACO Norlux Norlux sávfelülvilágítók A rendszer alkotó elemei NORLUX alumínium profilrendszer TWINLITE cellás polikarbonát lapok GRESCHALUX nyitószekezetek A képen látható, hogy a rendszer nyitási szekciót is tartalmaz. Így szellõztetésre, valamint hõ- és füstelvezetésre is alkalmazható. Hõ- és füstelvezetésre Rasant nyitószerkezetet alkalmazva cv = 0,75 bevizsgált értékkel lehet kalkulálni. GZPN 32/1000 pneumatikus munkahenger R-M V-os motorral kombinálva Polikarbonát típusa Keresztmetszet k érték W/m 2 *K súly / m 2 kg-ban standard méret mm-ben (szélesség x hosszúság) fényáteresztés (%-ban) víztiszta opál minimális hajlítási sugár (mm-ben) 4 mm 3,90 0, x mm 3,50 1, x mm 3,00 1, x mm 4-lite 2,49 1, x mm HC 1,85 2, x mm 5W 1,55 3, x mm Q 1,20 3, x mm Q 1,06 4, x Lábazatok Igény esetén cégünk a Norlux sávfelülvilágítókhoz lábazatot is tud szállítani. Az általunk leggyakrabban alkalmazott két kivitelt a mellékelt rajz szemlélteti. Zártszelvény lábazat (rácsos tartó) vízszigetelés vízszigetelés Hajlított lemez lábazat N105 N108 polikarbonát lap N mm vonórúd vonórúd mm mm lemezborítás N101 N mm hõszigetelés hõszigetelés hõszigetelés hõszigetelés födémszerkezet csavaros rögzítés födémszerkezet csavaros rögzítés

10 ACO Cintralux CINTRALUX poliészter sávfelülvilágító Alkalmazási terület ott ahol... kiemelt tûzvédelmi fontosságú a felülvilágító anyagának nem égve csepegõ tulajdonsága esztétikailag el kell kerülni fém alátámasztó sorolások alkalmazását a kivitelezési idõ lerövidítése fontos szempont a hõszigetelési tulajdonság másodlagos szempont, ezáltal jelentõs a beruházás költségmegtakarítás lehetõsége 10 Műszaki jellemzők Névleges szélességi méret: cm között az adott szélességi tartományban a szerkezet önhordó rendelhetõ 10 cm-es szélességi ugrásokkal Hosszúsági méret: 1020 mm fedõ-szélességû panelekbõl végtelen hosszúságig sorolható A szerkezet névleges mérete a szabad, kivágott tetõnyílást jelenti 6 cm széles lábazat szolgál a túlnyúlások meghatározásához bázisul a névleges méreten felül Két réteg alkalmazása esetén a hõátbocsátási tényezõ: k = 2,7 W/m 2 K Megkülönböztetünk alsó és felsõ réteget Amennyiben a tetõnyílás lefedéséhez egy réteg alkalmazása elegendõ, akkor a felsõ réteget alkalmazzuk A poliészter alapanyag miatt nem égve csepegõ tulajdonságú a Cintralux sávfelülvilágító Rétegek méretezett keresztmetszeti képe felsõ réteg alsó réteg 60 mm lábazat szélesség névleges méret hõszigetelt végzárás 60 mm lábazat szélesség 1020 mm fedõszélesség Lábazat szükséges kialakítása a hosszirányban futó lábazat felsõ részét megfelelõ szögben kell kialakítani a keresztben futó lábazat párok felsõ éle vízszintes kialakítású a lábazat szemközti oldalainak éleit párhuzamosan és azonos síkban kell kialakítani S (mm) α ( o ) f (mm) Figyelem! Standard lábazati szélesség 60 mm. Rendelésnél a névleges méret mellett ajánlott a teljes méret (lábazati külméret, illetve a lábazat anyagának megadása is).

11 ACO Cintralux CINTRALUX poliészter sávfelülvilágító Választható rétegek 1. Külső réteg választható színû víztiszta, opál, COOLGREEN, HEATSTOP kivitel Longlife (10 év garancia színtartásra, 20 év garancia normál jégverésre) pren1187 (megfelel a legújabb EU normának) önkioltó (az anyag nem terjeszti a tüzet) 1200 Joule terhelésû 2. Belső réteg víztiszta színben kivitel Longlife (10 év garancia színtartásra, 20 év garancia normál jégverésre) pren1187 (megfelel a legújabb EU normának) önkioltó (az anyag nem terjeszti a tüzet) 1200 Joule terhelésû Coolgreen Heatstop Cintramax Cintrair 11 A Cintralux felülvilágítósáv végzárása lehet hõszigetelés nélküli, vagy hõszigetelt kivitelû. Egy rétegû kivitel. Két rétegû kivitel. Szellõztetésre, hõ-, és füstelvezetésre szolgáló nyitószerkezet CINTRAMAX A Cintramax szélessége mindig két panel szélességével egyenlõ (2 m). Hõ- és füstelvezetés esetén cv=0,63 értékkel lehet kalkulálni. Csak szellõzésre a CINTRAIR nyitószerkezet szolgál, amely egy panel szélességével egyenlõ (1 m).

12 ACO Modulit Ez a termékcsoport ACO Modulit polikarbonát panelek forradalmian új technológiát honosít meg az oldalfalba épített bevilágító sávok területén. Elfelejthetjük a drága, munkaigényes, illetve esztétikailag sem megnyerõ soroló profilokat, amelyekkel a normál polikarbonát táblákat vízzáróan tudtuk sorolni egymáshoz. Az ACO Modulit panelek élei profilosan vannak kiképezve, ezáltal egyszerûen csak egymásba kell õket pattintani, és kész van a sorolás. Esztétikailag, hõtechnikailag, összehasonlíthatatlanul korszerûbb, a modern építészeti trendeknek tökéletesen megfelelõ rendszert kínál az ACO Magyarország ezzel a termékcsoporttal. A következõkben a három fõ típus ismertetése következik. Alkalmazási terület Modulit 520 HC Az ACO Licht Modulit rendszer beépítési lehetõségei 20 mm L 500 mm 12 Az ACO LICHT Modulit 520 HC rendszer saját, könnyen szerelhetõ alumínium profilokkal rendelkezik. Max. 1,5 méterig ajánlott függõleges, valamint shéd beépítésre. 45 -os tetõhajlásig vízzáróan csatlakoznak egymásba a panelek. Könnyû kezelhetõség, gyors beépíthetõség jellemzi a rendszert. Kifelé nyíló ablakok is részét képezik a rendszernek. A panelek végzárására párazáró és páraáteresztõ szalagok használata javasolt. Mûszaki adatok Vastagság 20 mm Szélesség 500 mm Hosszúság 6000 mm Súly 2,5 kg/m2 Hõátbocsátási tényezõ 2,0 W/m 2 K Szín fényátbocsátási tényezõ Víztiszta 52% Opál 31% Éghetõség Nehezen éghetõ, nem égve csepegõ UV védelem Egy oldalon (piros nyíl) Terhelés N/m N/m N/m N/m 2 L 900 mm mm mm mm Max. javasolt terhelés nyomásra, szélszívásra

13 ACO Modulit 10 mm 40 mm 400 mm Modulit 40 XL Az ACO LICHT Modulit 40 XL rendszer a saját, könnyen szerelhetõ alumínium profilokon kívül már rendelkezik rögzítõ fülekkel, így 12,5 méter magas egybefüggõ felület beépítése is lehetséges (függõlegesen, vagy shéden). A mellékelt táblázatokban szereplõ távolságokban kell a paneleket keresztirányban alátámasztani, majd a panelcsatlakozásokba beakasztott rögzítõ füleken keresztül az alátámasztásokhoz lecsavarozni. 45 -os tetõhajlásig vízzáróan csatlakoznak a panelek egymásba. Kifelé nyíló ablakok is részét képezik a rendszernek. A panelek végzárására párazáró és páraáteresztõ szalagok használata javasolt. Mûszaki adatok Vastagság 10 mm (40 mm a csatlakozásnál) Szélesség 400 mm Hosszúság 6000 mm Súly 2,7 kg/m 2 Hõátbocsátási tényezõ 2,2 W/m 2 K Szín fényátbocsátási tényezõ Víztiszta 74% Opál 48% Éghetõség Nehezen éghetõ, nem égve csepegõ UV védelem Két oldalon (piros nyilak) Max. távolság a keresztirányú támaszok között (mm) Terhelés N/m Teljes magasság (merevítõcsõ nélkül) mm mm mm Teljes magasság (merevítõcsõvel kék nyíl) mm mm mm Keresztirányú alátámasztással (rögzítõ fülekkel) Törési nyomás / szélszívás terhelés Nyomás (+) mm mm mm Szélszívás (-) mm mm mm 13

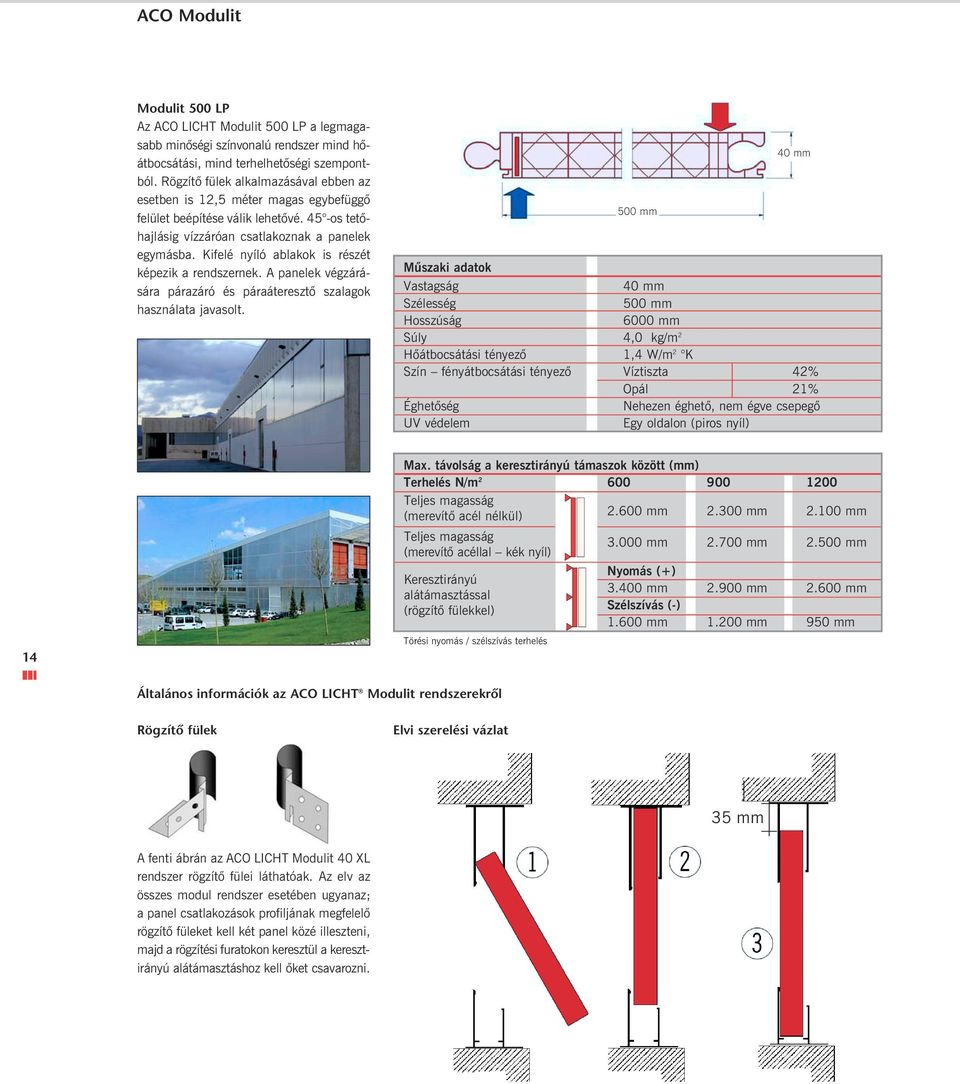

14 ACO Modulit Modulit 500 LP Az ACO LICHT Modulit 500 LP a legmagasabb minõségi színvonalú rendszer mind hõátbocsátási, mind terhelhetõségi szempontból. Rögzítõ fülek alkalmazásával ebben az esetben is 12,5 méter magas egybefüggõ felület beépítése válik lehetõvé. 45 -os tetõhajlásig vízzáróan csatlakoznak a panelek egymásba. Kifelé nyíló ablakok is részét képezik a rendszernek. A panelek végzárására párazáró és páraáteresztõ szalagok használata javasolt. 500 mm 40 mm Mûszaki adatok Vastagság 40 mm Szélesség 500 mm Hosszúság 6000 mm Súly 4,0 kg/m 2 Hõátbocsátási tényezõ 1,4 W/m 2 K Szín fényátbocsátási tényezõ Víztiszta 42% Opál 21% Éghetõség Nehezen éghetõ, nem égve csepegõ UV védelem Egy oldalon (piros nyíl) 14 Max. távolság a keresztirányú támaszok között (mm) Terhelés N/m Teljes magasság (merevítõ acél nélkül) mm mm mm Teljes magasság (merevítõ acéllal kék nyíl) mm mm mm Keresztirányú alátámasztással (rögzítõ fülekkel) Törési nyomás / szélszívás terhelés Nyomás (+) mm mm mm Szélszívás (-) mm mm 950 mm Általános információk az ACO LICHT Modulit rendszerekről Rögzítő fülek Elvi szerelési vázlat 35 mm A fenti ábrán az ACO LICHT Modulit 40 XL rendszer rögzítõ fülei láthatóak. Az elv az összes modul rendszer esetében ugyanaz; a panel csatlakozások profiljának megfelelõ rögzítõ füleket kell két panel közé illeszteni, majd a rögzítési furatokon keresztül a keresztirányú alátámasztáshoz kell õket csavarozni.

15 ACO Everlite Everlite fényáteresztő panel, a kis épületeket is naggyá varázsolja Az Everlite fényáteresztõ panelek önálló tetõszerkezetként, függönyfalként egyaránt alkalmazhatóak. Az Everlite panelek lehetõvé teszik a természetes fény kihasználását. Számtalan lehetõséget nyújtanak új és régi épületek belsejének megvilágítására és világossá tételére. Íveltek is lehetnek, ezáltal közbensõ alátámasztás nélkül 12 méteres fesztáv is elérhetõ. Az Everlite-ot már több mint 25 éve gyártják, és sokféle célra felhasználják: átriumok és udvarok lefedése, védõtetõk (elõtetõk) sportpályákhoz, tetõzetek iskolákhoz, többlakásos blokképületekhez és gyárépületekhez, exkluzív tetõkialakítás bevásárlóközpontoknál. Az Everlite háromhéjú extrudált polikarbonát rudakból készül, és ezek összekötõ sínekkel kapcsolódnak egymáshoz sík vagy ívelt Everlite paneleket képezve. A rudakat a megfelelõ hosszúságú méretre kell vágni, és beillesztett mikropórusos végsapkákkal kell ellátni. A polikarbonátból készült panelek bronzárnyalatban, átlátszó vagy opál változatban kaphatók, nagy projektekhez pedig tetszés szerinti színben is megrendelhetõk. Az Everlite panelek bármely szöghelyzetben alkalmazhatók a függõlegestõl kezdõdõen egészen a mindössze 5 fokos dõlésszögig. Ívelt vagy sík formában használhatók az alábbi célokra: komplett tetõzet folytonos dongaboltozatok egyedi felülvilágítók gúla alakú felülvilágítók függõleges függönyfalak védõtetõk (elõtetõk) 15 Az Everlite panelek kiváló paraméterek sokaságát sorakoztatják fel: nagy fényáteresztõ képesség a természetes fény 74%-ig terjedõen gyors szerelhetõség jó hõszigetelés 1,75 W / m 2 K jó hangszigetelés 24 db. nagy fesztáv 4 méterig (sík panel esetén), 12 méterig (alátámasztás nélküli fesztáv ívelt panel esetén) komplett rendszer az összes tartozékot magában foglalja nagy szilárdság kis tömeg 7,00 kg/m 2

16 ACO Everlite Határtalan lehetőség az építészetben Az Everlite paneleknek nagy a saját merevségük és szilárdságuk, és kicsi a tömegük. Ez azt jelenti, hogy viszonylag könnyû lehet az alkalmazandó tartószerkezet. Így jelentõsen nagyobbnak érzékeljük a teret, erõsebb lesz a fény, és csökkennek az összköltségek. Ha valamelyik panel esetleg megsérül, a környezõ szerkezeti részek megbontása nélkül kiszerelhetõ a helyérõl. A cég minden megrendelést külön kezel, és az adott projekt kívánalmainak megfelelõen szállít. 16 Könnyûszerrel kialakíthatók nyitható felülvilágítóként. A mûködtetésük kézi, elektromos vagy pneumatikus úton lehetséges. A mûködtetõmechanizmusok összekapcsolhatók a füst- és tûzdetektáló rendszerekkel. A kiegészítésként való alkalmazások közé tartozik például egy nyitott udvar vagy valamely nyilvános terület védelme az idõjárási hatások ellen, anélkül, hogy ezáltal elveszne a nyitott tér és világosság érzete. A meglévõ épületszerkezeti részek védve vannak, és ki vannak emelve, továbbá jelentõsen csökkennek a hõveszteségek. Gyakorlatilag nincs méretkorlátja annak a tetõzeti vagy oldalfalrésznek, amelyet Everlite panelekkel le lehet fedni. A tervezõnek csak gondoskodnia kell szelemenekrõl, burkolati gerendázatról vagy más középtámaszokról a terhelésnek és a panelek típusának megfelelõen. Az Everlite panelek nagyon csekély karbantartást igényelnek, ha egyszer már felszerelték õket. A tetõkön és védõtetõkön a szél és az esõ természetes hatása általában elegendõ a felületek tisztán tartásához. Szükség esetén azonban a panelek meleg szappanos vízzel, majd ezt követõen tiszta vízzel való öblítéssel megtisztíthatók. Ne használjunk szerves oldószereket vagy ammóniát tartalmazó tisztítóanyagokat a polikarbonát panelekhez. A paneleket és a tartozékokat a cég a megrendelõ által megadott rajzoknak és részletes információnak megfelelõen készíti el, és ezzel kapcsolatosan elõzetesen még egyeztet is a megrendelõvel. A paneleket erõs polietilén fóliával ellátva szállítják, és ezt mindaddig nem szabad eltávolítani, amíg a panelek szerelésre nem kerülnek. Ezen kívül még az alábbi elõvigyázatossági intézkedésekre van szükség: ne halmozzuk egymásra a paneleket, ha közvetlen napsugárzásnak vannak kitéve; ne helyezzünk nehéz tárgyakat a panelekre; ne tároljuk a paneleket hõforrások közvetlen közelében; a helyszínen a paneleket takarjuk le vitorlavászonnal a napsugárzás elleni védelem végett, és kötözzük le õket a szél ellen; a felület karcolódása elleni védelem végett helyezzünk védõlapokat a panelekre.

17 ACO Eura Eura lamellás, zsalus szellőzők Az ACO cégcsoport a komplett rendszermegoldások mellett kötelezte el magát. Az EURA termékek olyan helyeken kínálnak megoldásokat, ahol az elõzõ két termékcsalád nem mindig alkalmazható: Agresszív levegõjû ipari környezet Igényesebb kereskedelmi környezet, ahol egy meglévõ, exkluzív üvegtetõbe kell szellõztetõ, vagy hõ-, és füstelvezetõ nyitási szekciókat integrálni Bármilyen okból a tetõn át történõ hõ-, és füstelvezetés nem lehetséges Külsõ tényezõk következtében minél egyszerûbb, célravezetõbb nyitási mód alkalmazandó Olyan helyeken, ahol a sûrû szellõztetés indokolt, mivel hõtermelõ tevékenység történik a belsõ térben, így csapadék esetén is szükséges a szellõztetés (EURA-R) Eura-R típusú zsalus szellőző A lamellák zárt állapotában is lehetséges a napi szellõztetõ funkció, amelyet a kék színû fémszoknya alatti oldalsó lamellákon keresztül biztosít a zsalus szellõzõ. A szellőztetést, hő-, és füstelvezetést biztosító lamellák egyrétegû alu, hõszigetelés nélül alu + hõszigetelés 17 polikarbonát lappal Lábazatok a. alacsony lábazat csatlakozó talp Alkalmazási terület fokozott hõszigetelés nincs elõírva oldalfalba történõ beépítéskor Csatlakozó talpak (igény szerint hőszigetelt kivitelben) F1 egyrétegû üvegezés esetén üvegtetõbe F2 hõszigetelt üvegtetõkbe F3 profilozott tetõfedés esetén F4 oldalfalba történõ beépítés esetén F5 meglévõ lábazat esetén F6 profilozott tetõfedés esetén F7 sávfelülvilágítóba történõ beépítés esetén b. magas, hõszigetelt lábazat csatlakozó talp fokozott hõszigetelési követelmény esetén hõszigetelt üvegtetõbe történõ beépítéskor

18 ACO Eura Nyitási módok Szellőztetésre pneumatikus, sûrített levegõvel mûködõ munkahengereken keresztül elektromos 24V-os elektromos motorral Hő-, és füstelvezetésre pneumatikus munkahengerekkel, a Greschalux felülvilágító kupola-programban megismert kioldó-, és más vezérlõközpontok rendszerében Szerkezeti méretek Hatásos nyílófelület értékei típus névleges méret aero- pneumatikus súly C x D dinamikailag munkahenger szélesség lamellák (mm) hatásos db x 155 mm (kg) nyílófelület (m 2 Aw) X 960 0, X X , X X , X X , X X , X X , X X , X X , X X 960 0, X X , X X , X X , X X , X X , X X , X X , X D X 960 1, X X , X X , X X , X X , X X , X X , X X , X X 960 1, X X , X X , X X , X X , X X , X X , X X , X

19 ACO Magyarország Bt. Általános Szállítási Feltételek (ÁSZF) Érvényes: től visszavonásig 1) Az Általános Szállítási Feltételek célja: a) Az ÁSZF célja, hogy az ACO Magyarország Bt. (a továbbiakban ACO) ügyfelei a megrendelt termékeket a megbeszélt idõpontban késedelem nélkül, mennyiségileg és minõségileg kifogástalan, I. osztályú állapotban, sérülésilletve egyéb reklamációktól mentesen kapják meg. b) Az ÁSZF betartása mindkét szerzõdõ fél alapvetõ érdeke, az ÁSZF a bel- és külföldi kereskedelmi és szállítási szerzõdések elválaszthatatlan részét képezi. c) Áru kiszolgálása csak az ÁSZF-ben meghatározott módon, formában és csomagolásban történhet. 2) Az ÁSZF tudomásul vétele: a) ACO kereskedelmi és szállítási szerzõdéssel rendelkezõ partnerei a szerzõdések aláírásával igazolják, hogy megismerték, és betartják az ÁSZF-ben foglaltakat, továbbá vállalják, hogy viszonteladóikat és a végfelhasználókat az ÁSZF feltételeirõl tájékoztatják, illetve az ÁSZF feltételeinek megfelelõen szolgálják ki. b) A fuvarozók tájékoztatása, felkészítése az ÁSZF feltételeit illetõen a mindenkori megbízó kötelessége. ACO minden esetben úgy tekinti, hogy az áruátvételre jelentkezõ fuvarozó az ÁSZF feltételeit ismeri és betartja. A tájékoztatás elmulasztásából származó minden felelõsség a megbízóé. 3) Az áruk csomagolása: a) ACO alkalmazza az általa forgalmazott építõanyagokra vonatkozó nemzetközileg elfogadott árukezelési, csomagolási elõírásokat, szakmai szokásokat és eljárásokat. b) Valamennyi érvényben levõ szokvány szerint az eladó kötelessége az áru csomagolása, amennyiben azt csomagolva szokás szállítani. c) Az árut a szállítás körülményeinek megfelelõen kell az eladónak becsomagolnia. d) Az áru csomagolásának ACO részérõl a mindenkori szabványoknak, szerzõdésben foglaltaknak, valamint az ÁSZF-nek meg kell felelnie. 4) Termékcsoportokra érvényes különleges feltételek: a) Egyes termékekre, termékcsaládokra különleges tárolási és szállítási feltételek, utasítások érvényesek, melyek betartása kötelezõ. b) A termékfüggõ feltételeket és utasításokat ACO az egyes termékek ismertetõiben és/vagy a vonatkozó beépítési útmutatóban adja meg. 5) Megrendelések, szállítási időpontok egyeztetése: a) ACO a megrendelés beérkezését követõen írásos visszaigazolást küld (faxon) a megrendelõnek. Az elszállítás idejét ACO telefonon egyezteti az ügyfelekkel, legalább 2 munkanappal a tervezett idõpontot megelõzõen. ACO tájékoztatja a vevõt, hogy milyen típusú, méretû, felszereltségû tehergépjármû alkalmas az áruk biztonságos elszállítására. Az elõre egyeztetett idõpontra az árut ACO csomagolja, és szállításra elõkészíti. b) A készre jelentett áruk elfuvarozása amennyiben a szerzõdés másképp nem rendelkezik az ügyfél feladata. c) Amennyiben ügyfél a megbeszélt idõpontban nem érkezik meg a készre jelentett árukért, úgy 1 héten belül van lehetõsége a tervezett újbóli elszállítást megelõzõen legalább 2 munkanappal újabb idõpontot egyeztetni ACO belsõ asszisztenseivel. Amennyiben az 1 hetet követõen sem kerül sor az áruk elszállítására, úgy ACO tárolási díjat számít fel, 1.000,- Ft + ÁFA/raklap/nap összegben, amelyet az elszállítandó áruval együtt számláz le. d) ACO az elõzetesen nem egyeztetett idõpontban érkezõ vevõk kiszolgálását csak abban az esetben tudja biztosítani, amikor raktárkapacitása ezt lehetõvé teszi. 6) Árukiadás megtagadása: a) Minden olyan esetben, amikor ACO a megrendelt és készre jelentett termékek biztonságos szállításának feltételeit nem látja szavatolhatónak, az áru kiadását, illetve szállítóeszközre történõ felrakását megtagadhatja a megrendelõ azon jogos elvárását szem elõtt tartva, hogy a megrendelt árut kifogástalan, hiánytalan állapotban kaphassa meg. Ilyen esetekben ACO értesíti a megrendelõt, akivel új szállítási idõpont kerül egyeztetésre a megfelelõ szállítóeszköz biztosítása mellett, vagy megrendelõ külön felelõsségvállalási nyilatkozatot ad, melyben a szállítás nem megfelelõ voltából származó minden következmény alól mentesíti ACO-t. 7) Szállítás során alkalmazott irányelvek: a) Megrendelõi fuvareszközzel történõ (ún. saját) szállítás esetén I) A raktári árukiadásnál a szállítóeszközre történõ felrakodás során a megrendelõnek, képviselõjének, vagy megbízott szállítójának végig jelen kell lennie. II) A raktáros és a szállító mennyiségi és darabszám ellenõrzés után aláírásával igazolja az átadás-átvételt, ettõl kezdve minden árut ért sérülésért vagy kárért a felelõsség a szállítót terheli. III) Az árurögzítés és áruvédelem a kocsin a gépkocsivezetõ feladata, az ehhez szükséges segédanyagokkal (spanifer, gurtni, kötél stb., valamint a takarók, kartonok, paplan stb.) rendelkeznie kell a jelentkezéskor. IV) A teljesítés helye: (kockázat, felelõsség és költség átszállásának helye) ACO raktára, fuvareszközre felrakva, szállítólevélen átvéve. V) Személygépkocsival áru nem, csak kiegészítõ tartozék szállítható. b) ACO szállítása ( házhozszállítás ) I) Ebben az esetben a szállítási szerzõdés/megrendelés szerint ACO tartozik leszállítani az áru(ka)t a megrendelõ telephelyére, illetve az általa meghatározott belföldi földrajzi pontra. II) Mennyiségi átvétel az áru átadásakor történik III) A költség és kockázat átszállásának helye: rendeltetési helyen, fuvareszközön (lerakás a címzett feladata, költsége, kockázata) IV) A teljesítés helye: a megrendelõ által megadott földrajzi ponton, fuvareszközön. 8) Raklapok: a) A termékek EUR szabvány, vagy egyedi speciális raklapon, konténerben kerülnek átadásra. b) A termékek szállításakor felhasznált göngyöleg (raklap, konténer, stb.) minden esetben a termékekkel együtt visszaigazolásra kerülnek. c) A raklapok, amelyeken a szállításra elõkészített áruk vannak, csak egymás mellé rakodhatóak a szállító jármûvön. Egymásra a raklapok nem rakhatók. d) Az áruk a raklapon pántolva kerülnek kiadásra. Beépítésig a raklapok megbontás után újrapántolandóak. e) ACO a szállítások során igénybe vett EUR raklapokért azonnali csere-raklapot kér, vagy a raklapot Ft+Áfa/db értékben leszámlázza. A kiszámlázott mennyiségig, egy éven belül ACO a raklapokat a kiszámlázott áron visszavásárolja. 9) Minőség: a) ACO kereskedelmi tevékenységét illetve mûszaki tanácsadási és egyéb szolgáltatásait a DET NORSKE VERITAS által auditált, nemzetközileg elismert minõségbiztosítási rendszer (ISO 9001:2000) alapján folytatja. b) Az ACO által forgalmazott termékek gyártása szintén ISO minõsített, így ACO valamennyi termékét elsõ osztályú minõségben értékesíti. 10) Reklamációk: a) ACO a leszállított árura vonatkozó mennyiségi és minõségi reklamációt az áru átvételét követõ 3 munkanapon belül fogad el írásos formában. b) A benyújtott reklamációkat ACO regisztrálja, és a jogosság megállapítását követõen a felmerült kárigényt rendezi. c) A termékfüggõ szállítási, tárolási és beépítési utasítások maradéktalan betartása feltétele a garancia és szavatossági igény érvényesítésének. 11) Egyéb a) Az egyéb, fent nem részletezett feltételekre a közúti árufuvarozásra irányadó jogszabályok. (KRESZ, Közúti Árufuvarozás Szabályzata, Nemzetközi Árufuvarozási Egyezmény), illetve a PTK rendelkezései érvényesek. 12) Jogviták: a) Jogviták esetén a Felek megpróbálják azokat békés úton rendezni, amennyiben ez nem lehetséges akkor az MKIK mellett mûködõ választott bíróság illetékességét ismerik el. 19 A megadott árak az ACO raktárában (1106 Budapest, Jászberényi út ) történõ átvétellel értendõek. Az árjegyzék tõl visszavonásig, vagy új árjegyzék kibocsátásáig érvényes. Minden korábbi árjegyzék érvénytelen. Az árváltozás jogát fenntartjuk, az esetleges nyomdahibákért és tévedésekért felelõsséget nem vállalunk.

20 L-1/ ACO Magyarország Építőelemeket Forgalmazó Bt Budapest Jászberényi út Tel.: +(36-1) Fax: +(36-1) Honlap:
