RWA - Hő- és füst elvezető rendszerek Gyakorlati megoldások az új Tűzvédelmi Műszaki Irányelvek szerint

Átírás

1 ASSA ABLOY is the global leader in door opening solutions, dedicated to satisfying end-user needs for security, safety and convenience RWA - Hő- és füst elvezető rendszerek Gyakorlati megoldások az új Tűzvédelmi Műszaki Irányelvek szerint

2 Minden, ami nyit, minden, ami csuk. Minden, ami nyitva tart, minden, ami csukva tart.

3 Miért van szükség hő- és füst elvezetésre? Segíti a bent tartózkodók menekülését tűz esetén Segíti a tűzoltók munkáját az oltás és menekítés során Megvédi az épület szerkezetét

4 Füst és Tűz Tűz esetén a sérülések és a halálok 90%-át a füst okozza Legnagyobb veszélyt a füst és a képződő mérgező füstgázok jelentik. Afüst fulladást okoz és a látási távolságot lecsökkenti. A füst és a füstgázok a födém alatt összegyűlve létrehozzák az úgynevezett flash-over jelenséget.

5 Flash over jelenség következménye

6 Jelenlegi szabályozás OTSZ: 54/2014 (XII. 5.) BM rendelet a) 1200 m2-nél nagyobb alapterületű helyiségben, b) tömegtartózkodásra szolgáló helyiségben, c) menekülési útvonalon a füstmentes lépcsőház, a füstmentes lépcsőházi előtér és a tűzgátló előtér kivételével, d) 100 m2-nél nagyobb alapterületű pinceszinti helyiségekben, e) fedett átriumokban, f) ott, ahol a rendeltetés alapján e rendelet előírja, g) speciális építmény esetén a XII. fejezet alapján vagy h) ott, ahol a rendeltetés és a füstfejlődés jellemzői alapján, a kiürítés és a tűzoltó beavatkozás feltételeinek biztosítása céljából a tűzvédelmi szakhatóság előírja.

7 Hatásos nyílásfelület meghatározása

8 Hő és füstelvezető rendszerek fajtái Természetes (gravitációs) A füst elvezetése az épületek magasságából adódó nyomáskülönbség segítségével történik (kéményhatás). Gépi A füst elvezetése és/vagy a frisslevegő utánpótlása ventillátorok alkalmazásával történik. Felhasználási terület: Csarnok jellegű épületek (raktárak, áruházak) Nem zárt lépcsőházak (van ablakuk) Közösségi épületek menekülő útvonalai Átriumok, aulák Liftaknák Hátránya: Zárt terekben nem alkalmazható Felhasználási terület: Pincék Mélygarázsok Zárt lépcsőházak Közösségi épületek menekülő útvonalai Minden olyan terület, amelynek valamilyen egyéb okból nem lehet a külső térrel közvetlen kapcsolata (műtők, trezorok, stb.) Hátránya: Drága berendezések Hosszú csőhálózat Magas üzemeltetési (karbantartás, energiafogyasztás) költségek

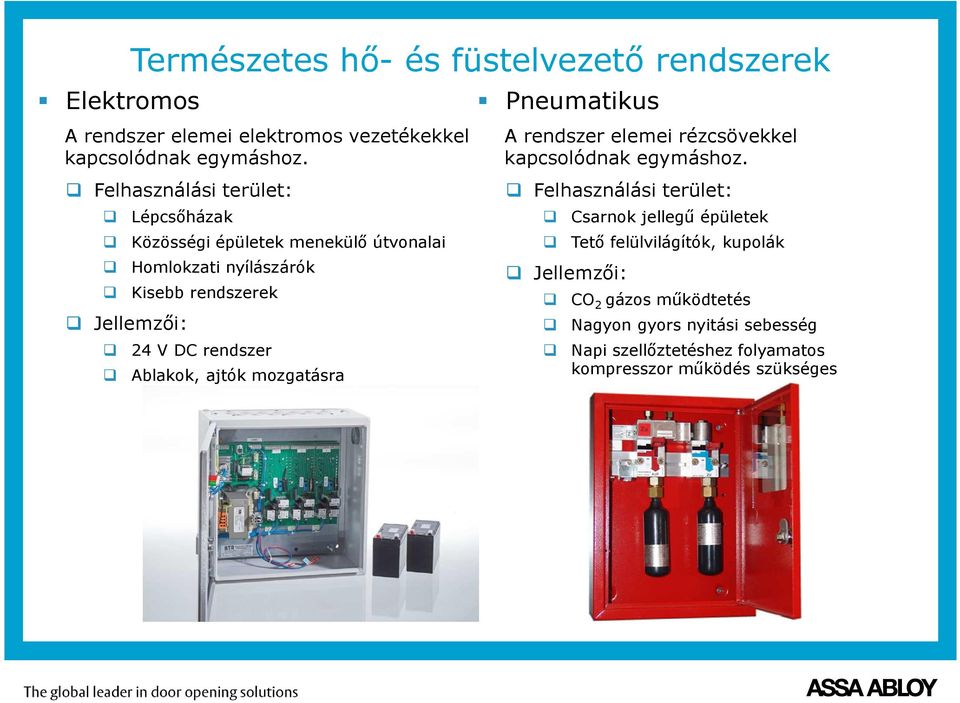

9 Elektromos Természetes hő- és füstelvezető rendszerek A rendszer elemei elektromos vezetékekkel kapcsolódnak egymáshoz. Felhasználási terület: Lépcsőházak Közösségi épületek menekülő útvonalai Homlokzati nyílászárók Kisebb rendszerek Jellemzői: 24 V DC rendszer Ablakok, ajtók mozgatásra Pneumatikus A rendszer elemei rézcsövekkel kapcsolódnak egymáshoz. Felhasználási terület: Csarnok jellegű épületek Tető felülvilágítók, kupolák Jellemzői: CO 2 gázos működtetés Nagyon gyors nyitási sebesség Napi szellőztetéshez folyamatos kompresszor működés szükséges

10 ASSA ABLOY hő- és füstelvezető rendszer felépítése Tűzjelző rendszer Épület felügyelet

11 ASSA ABLOY hő- és füstelvezető központok Kompakt központok Egyszerű rendszerekhez 1-3 szellőztető csoportig Max. 6 A motor fogyasztásig (6 db orsós vagy 3 db láncos motorhoz) Moduláris Központok Komplex rendszerekhez Akármennyi szellőztető csoportig 72 A motorfogyasztásig (72 db orsós vagy 36 db láncos motorhoz)

12 ASSA ABLOY hő és füstelvezető motorok Orsós motorok N toló- és húzóerő mm lökethossz Vékony dizájn Bármilyen ablaktípushoz, felülvilágítókhoz Láncos motorok N toló- és húzóerő mm lökethossz Könnyen felszerelhető Főleg bukóablakokhoz

13 Milyen rendszerek védenek bennünket tűz esetén? Tűzjelző rendszer indítja a tűzvédelmi berendezéseket, és az RWA központot A Tűz-vagy füst gátló ajtók becsuknak, gátolják a tűz útját Pánik-és vészkijárati eszközök biztosítják a menekülést Hő és füstelvezetés elvezeti a hőt és a füstgázokat.
