3 AWAK - kényelem és biztonság Tartalomjegyzék AWAK a felülvilágítók, hő- és füstelvezetők piacvezető gyártója... 2 Pneumatikus hő- és füstelvezető felülvilágító rendszer. 3 Pneumatikus hő- és füstelvezető felülvilágító rendszer szellőztető funkcióval... Elektromos hő- és füstelvezető felülvilágító rendszer... 5 Elektromos hő- és füstelvezető felülvilágító rendszer szellőztető funkcióval... 6 Egyszárnyú hő- és füstelvezető felülvilágító ferde falú lábazattal... 7 Egyszárnyú hő- és füstelvezető felülvilágító függőleges falú lábazattal... Kétszárnyú hő- és füstelvezető felülvilágító függőleges falú lábazattal... 9 Tetőkibúvó... Felülvilágítók fedőeleme... 2 Felülvilágító beépítési módjai... 3 Hő- és füstelvezetők, felülvilágítók és tetőkibúvók teteje Hő- és füstelvezetők, felülvilágítók és tetőkibúvók lábazat típusok... 5 Tartozékok - kiegészítő elemek... 6 Lábazat beépítés módjai... 7 Íves kialakítású polikarbonát sávfelülvilágító alumínium kerettel Sávfelülvilágító hő- és füstelvezető és szellőztető funkcióval... 2 Pneumatikus hő- és füstelvezető felülvilágító rendszer elemei Elektromos hő- és füstelvezető felülvilágító rendszer elemei... 2 Elektromos komfort szellőztető funkció rendszer elemei 25 Jegyzet Vásárlói tájékoztató AWAK a BMI Group tagja... 2

4 AWAK a felülvilágítók, hő- és füstelvezetők piacvezető gyártója KÜLDETÉSÜNK MEGVILÁGÍTÁS - TERMÉSZETES FÉNY A tetőn beépített felülvilágítók természetes fénnyel egyenletesen megvilágítják a belső teret. Ez a megoldás sokkal hatékonyabb, mint a hagyományos oldalablakok, mivel jelentősen alacsonyabb villamosenergia-fogyasztást eredményeznek napközben. SZELLŐZÉS A tervezés során egyedileg határozzák meg az adott felülvilágító típusát, valamint mozgató mechanizmusát és kiegészítő funkcióit az épület jellege, az adott tűzoltósági előírások, valamint a beruházó igénye alapján. A felülvilágítók nyitási funkciója lehetővé teszi a szobák gyors szellőztetését. A nyitott felülvilágító zaj nélkül biztosítja a hatékony légáramlást a megfelelően megtervezett nyitó- és záró vezérlő mechanizmussal ellátott nyitható szárnyakon keresztül. FÜSTELVEZETÉS A megfelelően megtervezett és helyes kiosztásban alkalmazott hő- és füstelvezetők tűz esetén gyorsan elvezetik a belső helyiségekbe jutó füstöt és a magas hőmérsékletű levegőt, ezáltal korlátozzák a füst továbbterjedését az egyik helyiségből a másikba, biztosítva a veszélyeztetett épületrészek és a menekülési útvonalak átláthatóságát, továbbá lehetővé teszik a bent lévők kimenekülését és a tűzoltók számára a tűzoltást. A hő- és füstelvezető rendszer működését minden esetben össze kell hangolni az épületbe beépített, egyéb tűzvédelmi berendezésekkel, például a füst- és tűzérzékelő rendszerrel, a spinkler rendszerrel és az automatikus ajtómozgató rendszerrel. HOZZÁFÉRHETŐSÉG A kiegészítő nyitó- és záró vezérlő mechanizmussal ellátott felülvilágítók, biztonságos tető-nyílásként is használhatóak. 2

5 AWAK - kényelem és biztonság Pneumatikus hő- és füstelvezető felülvilágító rendszer PNEUMATIKUS HŐ- ÉS FÜSTELVEZETŐ FELÜLVILÁGÍTÓ RENDSZER LEÍRÁSA A pneumatikus hő- és füstelvezető felülvilágító rendszernél a CO 2 patronban tárolt gáz kinetikus energiáját használják fel. Tűz esetén a mozgató mechanizmust manuálisan vagy automatikusan lehet aktiválni. A riasztó jelre a CO2 patron elsül és a belőle kiáramló gáz a kapcsolódó csővezetéken keresztül a pneumatikus munkahengerhez jut, ami felnyitja a felülvilágító fedőelemét. Amint a nyitószerkezet kinyitja a hő- és füstelvezetőt, lehetővé válik a füst és a felforrósodott levegő elvezetése. A pneumatikus hő- és füstelvezető felülvilágító rendszer automatikus vagy kézi üzemmódban is működtethető: A rendszer automatikus aktiválódása az alábbiak szerint lehetséges:. A hőérzékelő biztosíték elsülésével. A beállítható hőmérsékleti tartomány 6- C között lehet. 2. A füstérzékelő által küldött automatikus jeladás alapján, ha van ilyen beépítve. A rendszer kézi aktiválása az alábbiak szerint lehetséges:. A tűzjelző kézi riasztó gomb megnyomásával vagy a tűzjelző kar elfordításával a riasztó dobozon. 2. A tűzjelző rendszervezérlő panel kézi indításával (vészgomb megnyomásával). A pneumatikus csövezés 6 vagy mm-es rézcsövekből készül. 3

6 Pneumatikus hő- és füstelvezető felülvilágító rendszer felépítése EGYSZÁRNYÚ HŐ- ÉS FÜSTELVEZETÉS 2 a további nyitható elemekhez do następnych klap A hő- és füstelvezető rendszer külső kiegészítő komponensei 7 możliwość rozbudowy systemu oddymiania Jelmagyarázat:. Pneumatikus munkahenger 2. Hőérzékelő biztosíték 3. Rézcsövezés. Riasztódoboz. Elektromos jeladó.2 Kézi riasztó kar.3 CO2 patron 5. Tűzjelző rendszer vezérlő panel 6. Kézi riasztó gomb 7. Füst vagy hőérzékelő

7 AWAK - kényelem és biztonság Pneumatikus hő- és füstelvezető felülvilágító rendszer szellőztető funkcióval EGYSZÁRNYÚ HŐ- ÉS FÜSTELVEZETÉS SZELLŐZTETŐ FUNKCIÓVAL 2 3 a további nyitható do następnych elemekhez klap 2 A hő- és füstelvezető rendszer külső kiegészítő komponensei 7 SAP Jelmagyarázat:. Pneumatikus munkahenger 2. Hőérzékelő biztosíték 3. Rézcsövezés. Riasztó doboz. Elektromos jeladó.2 Kézi riasztó kar.3 CO2 patron 5. Tűzjelző rendszer vezérlő panel 6. Kézi riasztó gomb 7. Füstérzékelő. Szellőztető szervomotor 230 V/AC 9. Időjárás ellenőrző panel 0. Szellőzető kapcsoló gomb. Időjárás (eső és szél) érzékelő 2. Egyenáramú rendszer 2 V/DC 3. Hálózati feszültség 230 V/AC.3.2 5

8 Elektromos hő- és füstelvezető felülvilágító rendszer ELEKTROMOS HŐ- ÉS FÜSTELVEZETŐ FELÜLVILÁGÍTÓ RENDSZER LEÍRÁSA Az elektromos hő- és füstelvezető rendszer több összekapcsolt berendezésből áll, amelyek tűz esetén lehetővé teszik a hő- és füstelvezetők automatikus vagy manuális nyitását. Az elektromos hő- és füstelvezető rendszer fő eleme egy automatikus kontrol panel, amely hálózati 230 V/AC feszültségről működik (de egy 2 V/DC egyenáramú áramforrással is el van látva), amelyre a tűzriasztó jel átvitelre kerül. A tűzjelzés észlelésekor a berendezés egy 2 V/DC szervomotort indít be, ami kinyitja a hő- és füstelvezetőt. Mindegyik kontrol panelben akkumulátor van, ami biztosítja a rendszer működését áramszünet esetén is. Az elektromos vezetékezés megfelelő tűzállósággal rendelkezik. Az elektromos hő- és füstelvezető felülvilágító rendszer automatikus vagy kézi üzemmódban is működtethető. A rendszer automatikus aktiválódása az alábbiak szerint lehetséges:. A füstérzékelőből vagy a hőérzékelőből kapott jeladás alapján. A rendszer kézi aktiválás az alábbiak szerint lehetséges:. A tűzjelző kézi riasztó gomb megnyomásával. 2. A tűzjelző rendszervezérlő panel kézi indításával (vészgomb megnyomásával). 6

9 AWAK - kényelem és biztonság Elektromos hő- és füstelvezető felülvilágító rendszer szellőztető funkcióval EGYSZÁRNYÚ HŐ- ÉS FÜSTELVEZETÉS SZELLŐZTETŐ FUNKCIÓVAL 6 3 do następnych klap A hő- és füstelvezető rendszer możliwość külső kiegészítő komponensei rozbudowy systemu oddymiania SAP Jelmagyarázat:. Szervomotor 2 V/DC 2. Kontrol panel 230 V/AC / 2 V/DC 3. Füstérzékelő. Kézi riasztó gomb 5. Szellőztető kapcsoló 6. Időjárás (eső és szél) érzékelő 7. Tűzjelző rendszer vezérlő panel. Elektromos berendezés 2 V/DC 7

10 Egyszárnyú hő- és füstelvezető felülvilágító ferde falú lábazattal EGYSZÁRNYÚ HŐ- ÉS FÜSTELVEZETŐ FELÜLVILÁGÍTÓ FERDE FALÚ LÁBAZATTAL EGYSZÁRNYÚ HŐ- ÉS FÜSTELVEZETŐ FELÜLVILÁGÍTÓ SZELLŐZTETŐ FUNKCIÓVAL, FERDE FALÚ LÁBAZATTAL Jelmagyarázat:. Bevilágító felület 2. Zsanéros nyílókeret 3. Szervomotor nyitószerkezettel. Lábazat 5. Víz- és hőszigetelés (csak fém lábazat esetén) 6. Szellőztető szervomotor 230 V/AC

11 AWAK - kényelem és biztonság Egyszárnyú hő- és füstelvezető felülvilágító függőleges falú lábazattal EGYSZÁRNYÚ HŐ- ÉS FÜSTELVEZETŐ FELÜLVILÁGÍTÓ FÜGGŐLEGES FALÚ LÁBAZATTAL EGYSZÁRNYÚ HŐ- ÉS FÜSTELVEZETŐ FELÜLVILÁGÍTÓ SZELLŐZTETŐ FUNKCIÓVAL, FÜGGŐLEGES FALÚ LÁBAZATTAL Jelmagyarázat:. Bevilágító felület 2. Zsanéros nyílókeret 3. Szervomotor nyitószerkezettel. Lábazat 5. Víz- és hőszigetelés (csak fém lábazat esetén) 6. Szellőztető szervomotor 230 V/AC 9

12 Kétszárnyú hő- és füstelvezető felülvilágító függőleges falú lábazattal Jelmagyarázat:. Bevilágító felület (légkamrás polikarbonát panelekből) 2. Zsanéros nyílókeret 3. Szervomotor nyitószerkezettel. Lábazat 5. Víz-és hőszigetelés (csak fém lábazat esetén) 6. Szellőztető szervomotor 230 V/AC 0

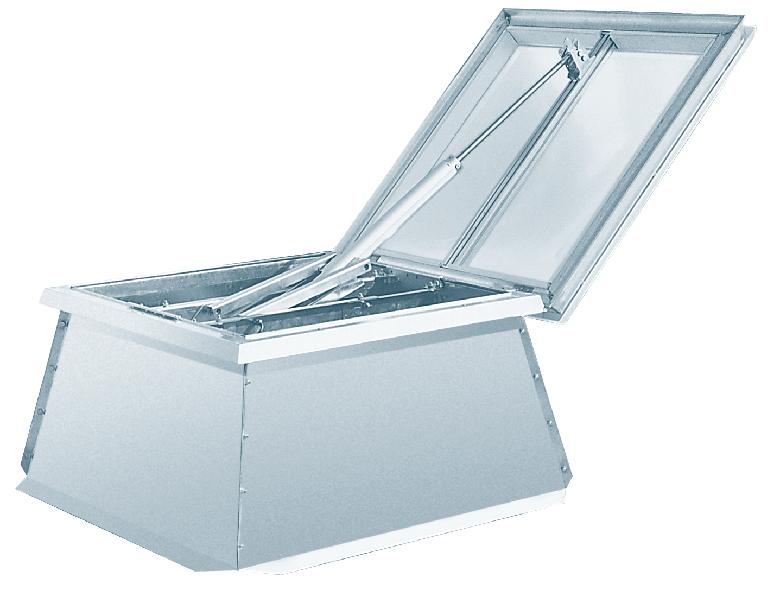

13 AWAK - kényelem és biztonság Tetőkibúvó A tetőkibúvó biztosítja a tetőre való kijutást. A tetőkibúvó három alapméretben kerül gyártásra. A x B = 0 cm x 0 cm A x B = 00 cm x 00 cm A x B = 20 cm x 20 cm Igény esetén egyedi méretek gyártása is lehetséges, összesen 2 további méretben. TETŐKIBÚVÓ FERDE FALÚ LÁBAZATTAL TETŐKIBÚVÓ FÜGGŐLEGES FALÚ LÁBAZATTAL AxB Jelmagyarázat:. Bevilágító felület 2. Zsanéros nyílókeret 3. Gázrugó. Lábazat 5. Víz- és hőszigetelés (csak fém lábazat esetén) 6. Zárható kilincs excentrikus biztonsági retesszel

14 Felülvilágítók fedőeleme A felülvilágítók bevilágító felületei tömör akrilból (PMMA) vagy légkamrás polikarbonátból (PC) készülnek. A polikarbonátból csak sík, vagy íves (donga) felület készíthető. A felülvilágító elemek alkalmazása különösen előnyös a nagy alapterületű épületeknél, mivel ezekkel az elemekkel biztosítható az épület belső részén elhelyezkedő terek természetes megvilágítása is. A felülvilágítók nyitható fedelű változatai kiválóan alkalmasak szellőztetésre is. FIX FEDELŰ FELÜLVILÁGÍTÓ 5 NYITHATÓ FEDELŰ FELÜLVILÁGÍTÓ Jelmagyarázat:. Bevilágító felület 2. Zsanéros nyílókeret 3. Szellőztető szervomotor 230 V/AC. Lábazat 5. Víz- és hőszigetelés (csak fém lábazat esetén) 2

15 AWAK - kényelem és biztonság Felülvilágító beépítési módjai A tető felülvilágítók beépíthetők lábazattal együtt szerelve vagy a tetőszerkezeten elhelyezett szerelőkeretre rögzítve Példa a felülvilágító beépítésére meglévő kereten Jelmagyarázat:. Bevilágító felület 2. Fa keret 3. Fa vagy beton keretszerkezet. Vízszigetelés 3

16 Hő- és füstelvezetők, felülvilágítók és tetőkibúvók teteje A felülvilágítók bevilágító felületei tömör akrilból (PMMA) illetve légkamrás polikarbonátból (PC) készülnek. A felhasznált anyag vastagságát a felülvilágító mérete határozza meg a hó- és szélterhelés figyelembevételével. A megrendelő igényének megfelelően polikarbonátból egy-, két- vagy háromrétegű, sík, donga vagy piramis formájú, víztiszta vagy opál színű, hőszigetelést (U k ) és fényátbocsátást (c) is biztosító bevilágító felület készíthető. Tömör akrilból (PMMA) a sík, donga és pramis formákon kívül kupola forma is kialakítható, de hőszigetelést csak a több rétegben történő alkalmazással lehet biztosítani. U k = 2,2 c=67% W m 2 K U k = 3,0 W m 2 K c=73% U k = 5,6 c=79% W m 2 K U k = 2,2 c=67% W m 2 K U k = 3,0 W m 2 K c=73% U k = 5,6 c=79% W m 2 K KUPOLA FORMÁJÚ BEVILÁGÍTÓ FELÜLET (CSAK AKRILBÓL GYÁRTHATÓ) Példák a légkamrás polikarbonát elemek keresztmetszeti kialakítására: U k =,5-3,2 W m 2 K U k =,5-3,2 W m 2 K DONGA FORMÁJÚ BEVILÁGÍTÓ FELÜLET A hőátbocsátási (U k ) és fényátbocsátási (c) tényezők értékeit a felhasznált polikarbonát típusa határozza meg. GÚLA FORMÁJÚ BEVILÁGÍTÓ FELÜLET A nyitható hő- és füstelvezetők egyes típusai alumíniumból, horganyzott acéllemezből, vagy szendvicspanelből is készülhetnek. A magasított lábazatok csökkentik az épületbe bejutó napsugárzást, így a hőterhelést is. SÍK FELÜLETŰ, VÍZSZINTES BEVILÁGÍTÓ FELÜLET (LEJTÉS NÉLKÜL)

17 AWAK - kényelem és biztonság Hő- és füstelvezetők, felülvilágítók és tetőkibúvók lábazat típusok FERDE FALÚ LÁBAZAT FÜGGŐLEGES FALÚ LÁBAZAT KÖR ALAKÚ LÁBAZAT A lábazat magassága mm lehet. Általános magassági méretek 50, 300, 350*, és 500 mm. TRAPÉZLEMEZZEL ÖSSZEDOLGOZOTT LÁBAZAT (BÁRMELY TRAPÉZLEMEZ TÍPUSSAL KIALAKÍTHATÓ) * előzetes egyeztetés alapján rendelhető 5

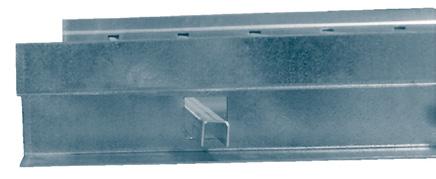

18 Tartozékok - kiegészítő elemek SZÉLTERELŐ LEMEZEK: Szélterelő lemez Hő- és füstelvezető szélterelő lemez nélkül Hő- és füstelvezető szélterelő lemezzel VÉDŐELEMEK: Betörés elleni rács Védőrács F 6

19 AWAK - kényelem és biztonság Acél szerkezetű lábazat beépítési módjai típus 2. típus Jelmagyarázat:. Alátámasztó tartószerkezet 2. Alátét keret 3. Fém lábazat. Fogadó keret 5. Trapézlemez 6. Hőszigetelés 7. Vízszigetelés. Kötőelemek 9. Párazáró réteg 0. Tömítés 7

20 Acél szerkezetű lábazat beépítési módjai min. 300 mm mm min. 300 mm mm * 3. típus. típus Jelmagyarázat:. Alátámasztó tartószerkezet / * Fa alátámasztó tartószerkezet 2. Alátét keret 3. Fém lábazat. Fogadó keret 5. Trapézlemez 6. Hőszigetelés 7. Vízszigetelés. Kötőelemek 9. Párazáró réteg 0. Tömítés. Vízorros fémlemez Az aktuálisan elérhető / rendelhető lábazat típusokról megrendelés előtt tájékozódjon Tanácsadó kollégáinknál!

21 AWAK - kényelem és biztonság Hőszigetelt laminált poliészter lábazat beépítési módjai min. 300 mm * min. 300 mm 6 7 3* típus 6. típus Jelmagyarázat:. Alátámasztó tartószerkezet 2. Alátét keret 3.* Hőszigetelt laminált poliészter lábazat. Fogadó keret 5. Trapézlemez 6. Hőszigetelés 7. Vízszigetelés. Kötőelemek 9. Párazáró réteg 0. Tömítés Az aktuálisan elérhető / rendelhető lábazat típusokról megrendelés előtt tájékozódjon Tanácsadó kollégáinknál! 9

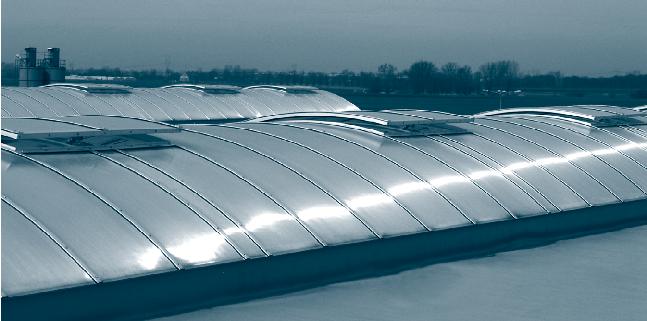

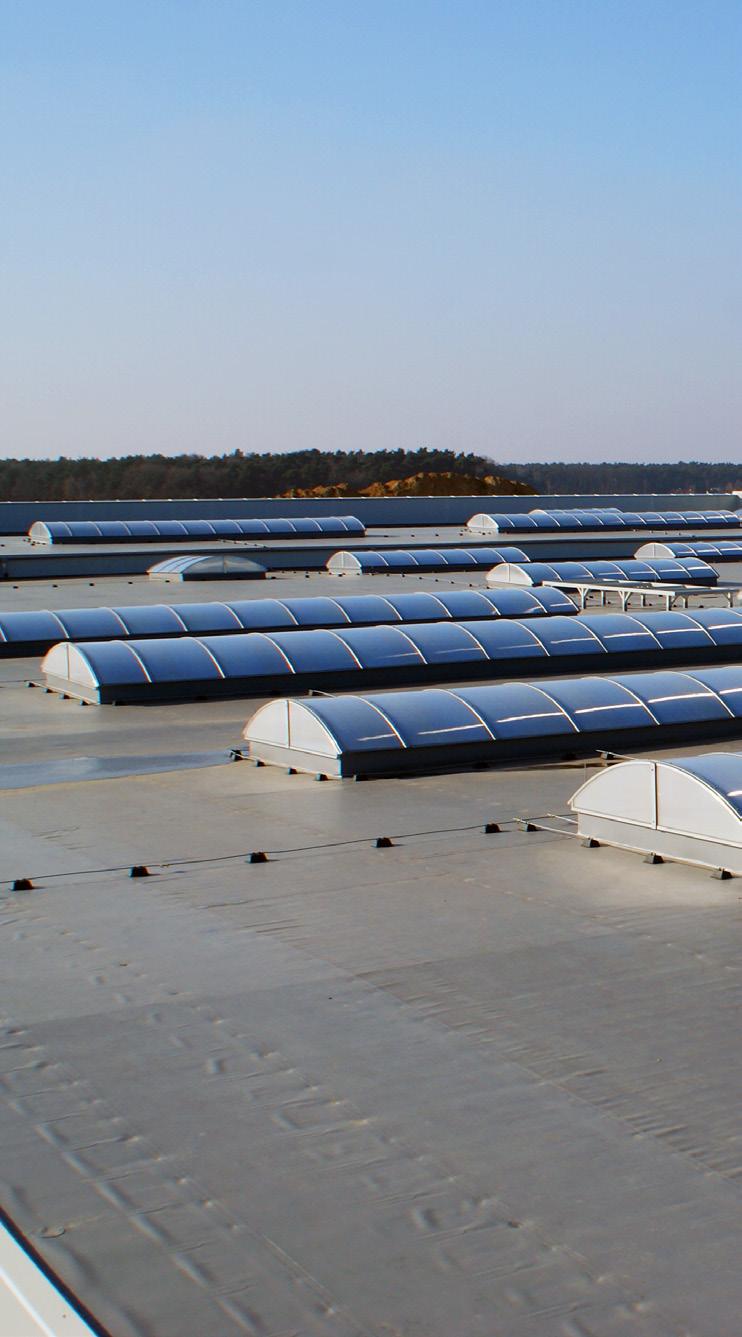

22 Íves kialakítású polikarbonát sávfelülvilágító alumínium kerettel A nagy alapterületű épületek, mint például gyártócsarnokok, raktárak, áruházak stb. esetében az egyik fő tervezési követelmény, hogy biztosítva legyen az épületen belüli természetes megvilágítás és szellőztetés. Ez a követelmény kiterjed az új projektekre és a meglévő épületek felújítására is. A különféle építészeti megoldásoknak a beruházás során költségvetési és később üzemeltetési hatásai is vannak. Az egyedi bevilágítók helyett előnyösebb a sávfelülvilágítók alkalmazása, mely az alábbi előnyökkel jár: az ablaksorhoz viszonyítva a sávfelülvilágító háromszor több fényt enged be az épületbe az optimális megvilágításhoz kevesebb felületet használ fel lehetőséget nyújt a szellőztetésre az alkalmazott anyagok garantálják a tartós és problémamentes üzemeltetést Az ICOPAL AWAK termékek lehetnek íves és háromszög keresztmetszetű (nyeregtető formájú) sávfelülvilágítók, melyek bármilyen hosszban, 6 m szélességig rendelhetők (ennél szélesebb méret esetén előzetes gyártói egyeztetés szükséges). A sávfelülvilágító cellás polikarbonát panelokból készül, 0, 6 és 25 mm-es vastagságban. 20

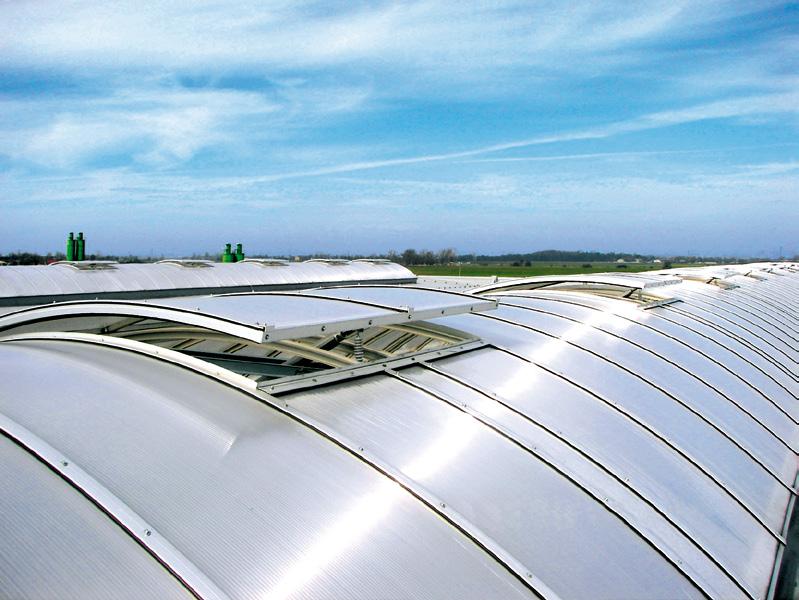

23 AWAK - kényelem és biztonság Sávfelülvilágító hő- és füstelvezető és szellőztető funkcióval A SÁVFELÜLVILÁGÍTÓK TÍPUSAI Íves keresztmetszetű sávfelülvilágító füstelvezető funkcióval egy irányba nyíló, vagy két irányba nyíló bevilágító felülettel Háromszög keresztmetszetű sávfelülvilágító füstelvezető funkcióval egy oldalon, vagy két oldalon elhelyezett nyitható bevilágító felülettel S nyitható szélesség 6 m-ig L hossz bármely méretben H magasság az íves sávfelülvilágítók esetén a felülvilágító szélessége, a bevilágító felület anyaga és a görbületi sugár határozza meg, a háromszög keresztmetszetű sávfelülvilágítók esetében a dőlésszög függvénye (általában 30 vagy 5 ) Felhasznált anyagok: Lábazat horganyzott acéllemez Tartószerkezet AWAK rendszerű alumínium profilok Bevilágító felület légkamrás polikarbonát panel 2

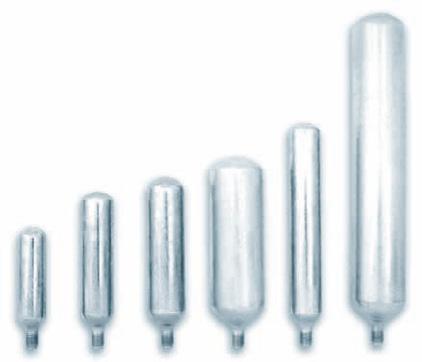

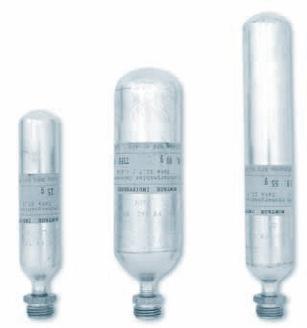

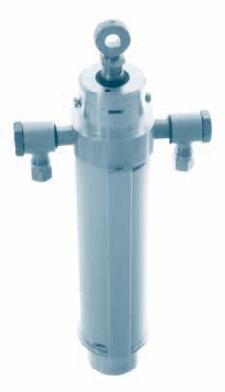

24 Pneumatikus hő- és füstelvezető felülvilágító rendszer elemei Pneumatikus munkahenger Átmérője 32, 0, 50, 63 mm Lökethossz mm Üzemi nyomás 6-0 bar Erő 0-70 N Hőkioldó Hőmérséklet biztosíték Kioldási hőmérséklet 6 C piros Kioldási hőmérséklet 93 C zöld Kioldási hőmérséklet 0 C zöld Kioldási hőmérséklet C - kék CO 2 patron csatlakozóval F (W2, x / ) Többször használható patronok Töltet súlya -750 g CO 2 patron /2 UNF Töltet súlya g 22

25 AWAK - kényelem és biztonság Pneumatikus hő- és füstelvezető felülvilágító rendszer elemei Riasztó doboz Maximális üzemi nyomás 0 bar Működési hőmérséklet -20 C és +50 C között Burkolat anyaga acél Burkolat színe RAL 3000 Külső méretek: AK2-230x270x25 mm max. patron 0 g CO2 AK3-230x00x25 mm max. patron 50 g CO2 AK - 300x00x25 mm max. patron 500 g CO2 AK5-300x500x25 mm max. patron 0 g CO2 maximális patron töltet súlya 2000 g Riasztó doboz kézi működtetésű Riasztó doboz kézi és elektromos működtetésű Riasztó doboz kézi és pneumatikus működtetésű 23

26 Elektromos hő- és füstelvezető felülvilágító rendszer elemei Orsós szervomotor Üzemi feszültség 2 V / DC Fogyasztás 0, A -,0 A Erő N Orsó lökethossz mm Füstérzékelő Tűzjelző kézi riasztó gomb Funkciók - szellőző nyitás és zárás Rendszer állapotjelzés: zárt, riaszt, meghibásodás Külső méretek 25x25x36 mm Tűzjelző rendszer vezérlő panel Tápfeszültség 230 V / AC Rendszer működtető feszültség 2 V / DC Kimeneti áram min 2 A Vészhelyzeti akkumulátorok,2 Ah A szervomotor, a riasztó gombok és a füstérzékelők ellenőrzése 2

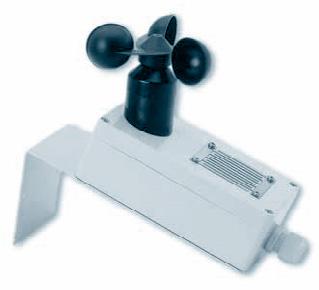

27 AWAK - kényelem és biztonság Elektromos komfort szellőztető funkció rendszer elemei Szellőztető szervomotor a komfort szellőzéshez Üzemi feszültség 230 V / AC Áramfelvétel 0, A Erő 500 N Lökethossz 0, 300, 500, 750 mm Komfort szellőztető gomb Fedőelem nyitás szabályozás Beállítható vele, hogy mennyire nyíljon ki a fedőelem Időjárás ellenőrző panel Egy vagy több fedőelem együttes vezérlése Időjárás (eső és szél) érzékelő letiltása Szél és eső érzékelő Programozható, hogy milyen szélerősség esetén záródjon a fedőelem Esőérzékelő állandó fűtéssel 25

28 Jegyzet 26
