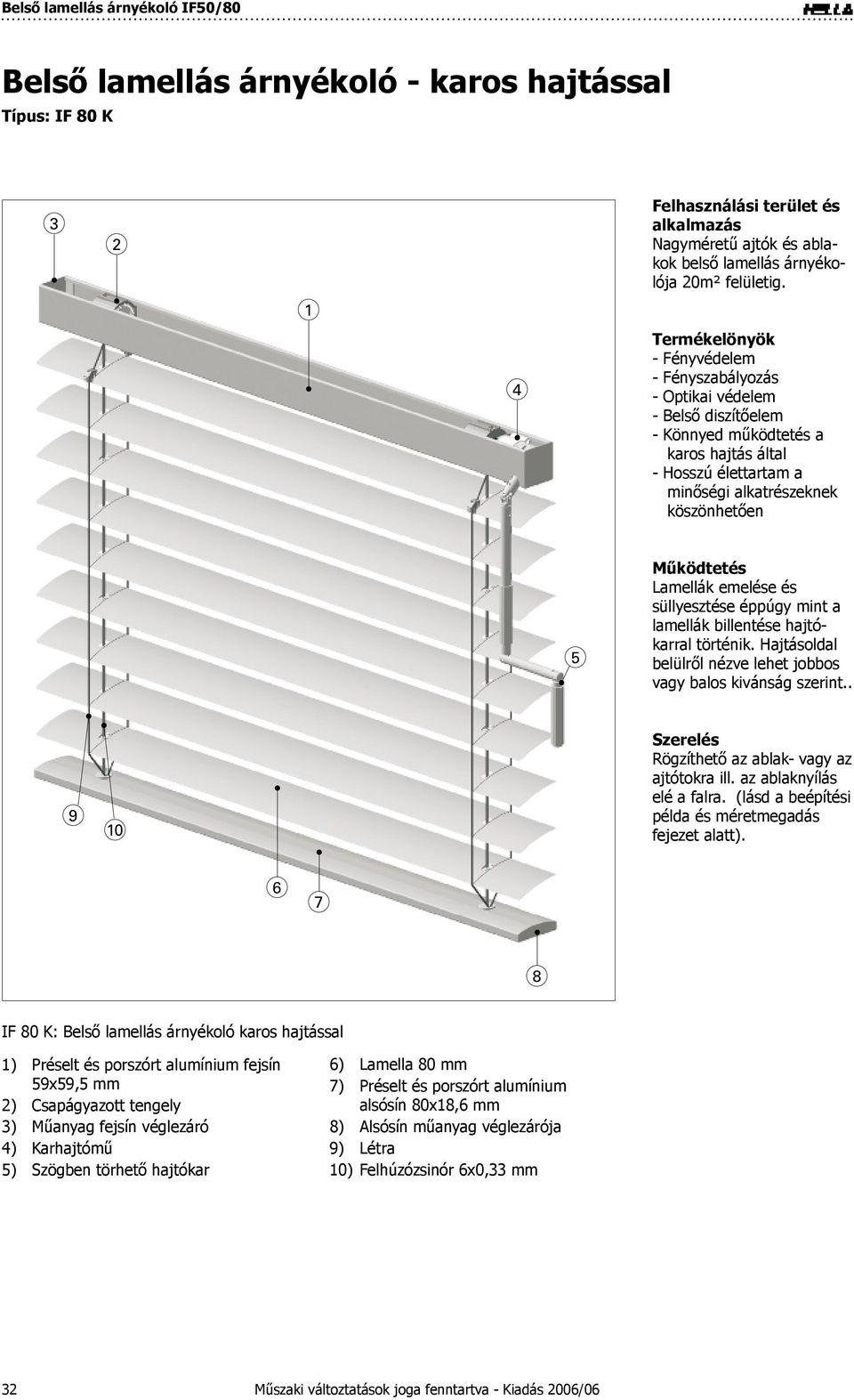

1 Belső lamellás árnyékoló - karos hajtással Típus: IF 80 K 20m² felületig. Termékelönyök - Fényvédelem - Fényszabályozás - Optikai védelem - Belső diszítőelem - Könnyed működtetés a karos hajtás által - Hosszú élettartam a lamellák billentése hajtókarral történik. Hajtásoldal vagy balos kivánság szerint.. IF 80 K: Belső lamellás árnyékoló karos hajtással Karhajtómű Szögben törhető hajtókar 32

2 Belső lamellás árnyékoló IF50/80 Belső lamellás árnyékoló - elektromos Típus: IF 80 M 20m² felületig. Termékelőnyök Fényvédelem Fényszabályozás Optikai védelem Belső diszítőelem Könnyed működtetés az elektromos hajtás által Hosszú élettartam a lamellák billentése elektromosan történik. Beépített végálláskapcsolóval ellátott elektromos hajtás kérhető távvezérléssel ill. csoportos vezérléssel valamint központi vezérléssel. Hajtásoldal vagy balos kivánság szerint. IF 80 M: Belső lamellás árnyékoló elektromos hajtással Elektromos motor Kapcsoló vagy távirányító 33

3 Belső lamellás árnyékoló napfényfunkcióval Típus: IF 80L K napfényfunkcióval 20m² felületig. Termékelönyök - Fényvédelem - Fényszabályozás - Optikai védelem - Belső diszítőelem - Könnyed működtetés a karos hajtás által - Hosszú élettartam a lamellák billentése hajtókarral történik. Hajtásoldal vagy balos kivánság szerint.. IF 80 K: Belső lamellás árnyékoló napfényfunkcióval és karos hajtással Karhajtómű Szögben törhető hajtókar 1 Perforált lamella 80 mm 34

4 Belső lamellás árnyékoló IF50/80 Belső lamellás árnyékoló napfényfunkcióval Típus: IF 80L M napfényfunkcióval 20m² felületig. Termékelőnyök Fényvédelem Fényszabályozás Optikai védelem Belső diszítőelem Könnyed működtetés az elektromos hajtás által Hosszú élettartam a lamellák billentése elektromosan történik. Beépített végálláskapcsolóval ellátott elektromos hajtás kérhető távvezérléssel ill. csoportos vezérléssel valamint központi vezérléssel. Hajtásoldal vagy balos kivánság szerint. IF 80 M: Belső lamellás árnyékoló napfényfunkcióval és elektromos hajtással Elektromos motor Kapcsoló vagy távirányító 1 Perforált lamella 80 mm 35

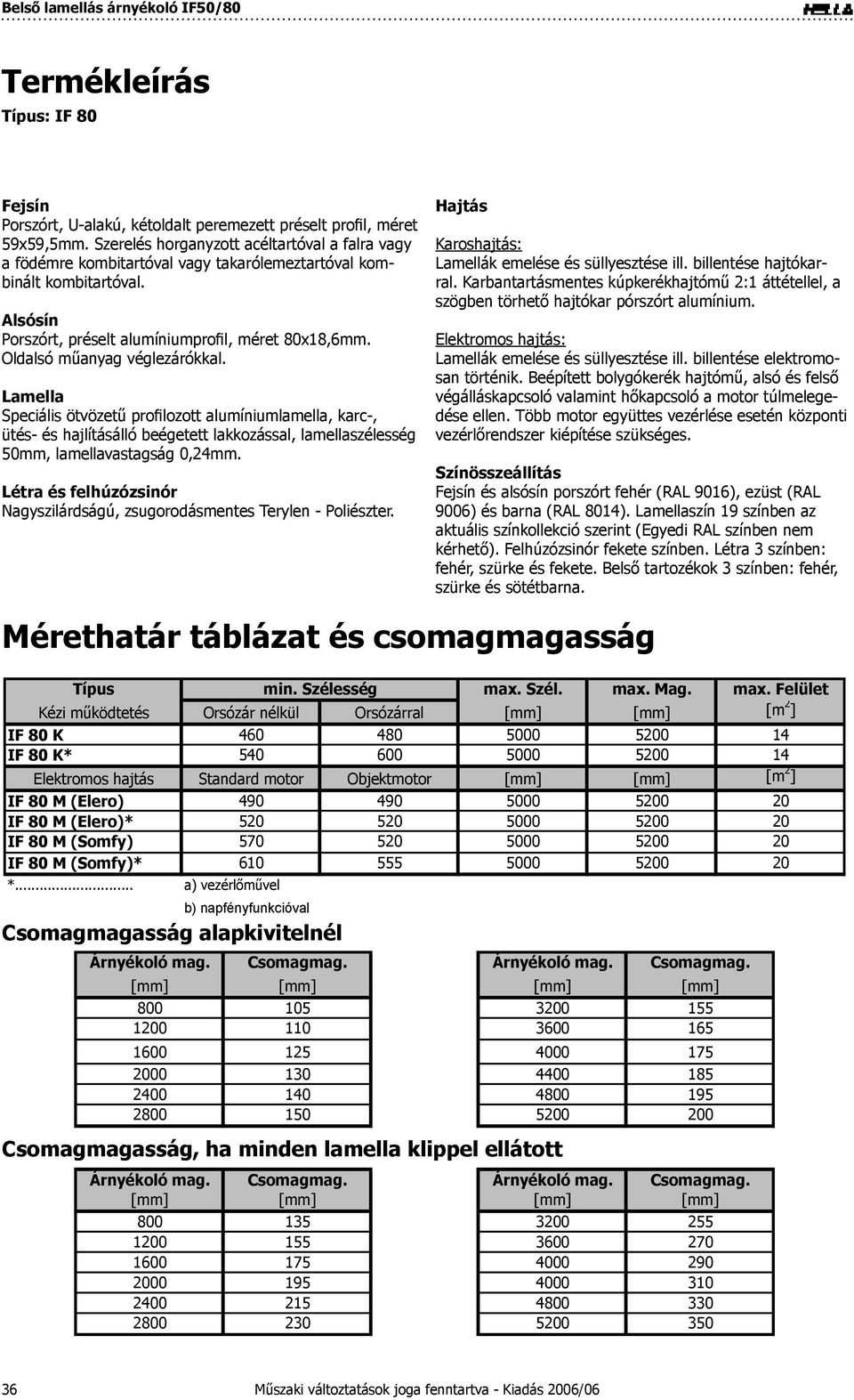

5 Termékleírás Típus: IF 80 Fejsín Porszórt, U-alakú, kétoldalt peremezett préselt profil, méret 59x59,5mm. horganyzott acéltartóval a falra vagy a födémre kombitartóval vagy takarólemeztartóval kombinált kombitartóval. Alsósín Porszórt, préselt alumíniumprofil, méret 80x18,6mm. Oldalsó műanyag véglezárókkal. Lamella Speciális ötvözetű profilozott alumíniumlamella, karc-, ütés- és hajlításálló beégetett lakkozással, lamellaszélesség 50mm, lamellavastagság 0,24mm. és felhúzózsinór Nagyszilárdságú, zsugorodásmentes Terylen - Poliészter. Hajtás Karoshajtás: süllyesztése ill. billentése hajtókarral. Karbantartásmentes kúpkerékhajtómű 2:1 áttétellel, a szögben törhető hajtókar pórszórt alumínium. Elektromos hajtás: süllyesztése ill. billentése elektromosan történik. Beépített bolygókerék hajtómű, alsó és felső végálláskapcsoló valamint hőkapcsoló a motor túlmelegedése ellen. Több motor együttes vezérlése esetén központi vezérlőrendszer kiépítése szükséges. Színösszeállítás Fejsín és alsósín porszórt fehér (RAL 901, ezüst (RAL 900 és barna (RAL 801. Lamellaszín 19 színben az aktuális színkollekció szerint (Egyedi RAL színben nem kérhető). Felhúzózsinór fekete színben. 3 színben: fehér, szürke és fekete. Belső tartozékok 3 színben: fehér, szürke és sötétbarna. Mérethatár táblázat és csomagmagasság Típus min. Szélesség max. Szél. max. Mag. max. Felület Kézi működtetés Orsózár nélkül Orsózárral [mm] [mm] [m 2 ] IF 80 K IF 80 K* Elektromos hajtás Standard motor Objektmotor [mm] [mm] [m 2 ] IF 80 M (Elero) IF 80 M (Elero)* IF 80 M (Somfy) IF 80 M (Somfy)* *... a) vezérlőművel b) napfényfunkcióval alapkivitelnél Árnyékoló mag. Csomagmag. Árnyékoló mag. Csomagmag. [mm] [mm] [mm] [mm] , ha minden lamella klippel ellátott Árnyékoló mag. Csomagmag. Árnyékoló mag. Csomagmag. [mm] [mm] [mm] [mm]

6 Beépítési Típus: IF 80 ca ca.20 Rendelési adatok 1 Darab Meghajtás módja Hajtásoldal belülről nézve Felső- és alsósín színe Lamellaszín kávába szereléskor (B) = minusz kb. 20 mm. falra szereléskor (B) = plusz méret. falkávába szereléskor (H) = legkisebb nyilásmagasság minusz kb. 20 mm falra szereléskor (H) = legkisebb nyílásmagasság plusz csomagmagasság minusz 20 mm Húzózsinóros vagy golyósláncos hajtás esetében a hajtás hossza! Karos hajtásnál a karhossz! Mire lesz szerelve: H=Fa, M=Fém, B=Beton/Tégla, PVC=Műanyag Egyedi kialakításról rajzot kell mellékelni! Figyelem: A csomagmagasságot figyelembe kell venni a rendelkezésre álló hely függvényében, hogy az ablak vagy ajtószárny nyitható legyen! 37

7 Beépítési Típus: IF 80 kötélfeszítéssel 71 Rendelési adatok 1 Darab Meghajtás módja Hajtásoldal belülről nézve Felső- és alsósín színe Lamellaszín kávába szereléskor (B) = minusz kb. 20 mm. falra szereléskor (B) = plusz méret. falkávába szereléskor (H) = legkisebb nyilásmagasság minusz kb. 20 mm falra szereléskor (H) = legkisebb nyílásmagasság plusz csomagmagasság minusz 20 mm Húzózsinóros vagy golyósláncos hajtás esetében a hajtás hossza! Karos hajtásnál a karhossz! Mire lesz szerelve: H=Fa, M=Fém, B=Beton/Tégla, PVC=Műanyag Egyedi kialakításról rajzot kell mellékelni! 38
