1 Belsö lamellás árnyékoló Típus: VF25/16 SZD Egye sí tett szárnyú ab la kok ese té ben a két üveg fe lü let közé építhetõ belsö lamellás árnyékoló; min. távolság az üveg fe lü - le tek között 0 mm. - Optikai vé de lem - Díszítöelem A lamellák felhúzása hú - zózsi nór ral. A lamellák billentése pálcával. Hajtásoldal választható: ba - los vagy job bos. VF25SZ bel sö lamellás árnyékoló húzózsinórral 1) Felsösín 25x25 mm 2) Gyüj tö bak a húzózsi nór nak ) Fel sö sín véglezárója 5) C-ala kú al só sín 1x mm 6) Létra 7) Felhúzózsi nór ø1,4 mm ) Al só sín véglezáró ) Sze rel öl ap a hú zózsi nórral, a pálcával és a mü köd te tö spirállal. ) Húzózsinór-gyüjtö ) Pálca 1

2 ISO - Belsö lamellás árnyékoló Típus: ISO 25/16 SZV Mozgat ha tó és fix ab lak- és ajtószárnyra sze rel he tö köz vet len ülaz üveg fe lü let elé. - Díszítöelem 12 ly eszté se hú zózsi nór ral (zsi - nór ki lé pés és zárás szemböl a zárószerkezeten ke - resztül). A lamellák bil len té - se pálcával tör té nik. A zsi nór és a pálca a lamellák belsõ fe lü le te elött he ly - ezke dik el. Hajtásoldal tets zö le ge sen választható: balos vagy job bos. 1 ISO 25 SZ Bel sö lamellás árnyékoló elül sö zsi nór ki lé péssel 1) Fel sö sín 25x25 mm 2) Gyüj tö bak a húzózsi nór nak ) Fel sö sín véglezárója 5) C-ala kú al só sín 1x mm 6) Lé tra 7) Felhúzózsinór ø1,4 mm ) Al só sín véglezáró ve ze tö gyü rü vel kö te les fes zí tés hez ) Feszítöpapucs (kér he tö fes zí tö talp pal) ) Müa ny ag be von atú ve ze tö kö tél ø1 mm ) Hú zózsi nór zárószer ke ze te 12) Zsinórgyüjtö 1) Pálca 2

3 Belsö lamellás árnyékoló - szabadonfüggö Típus: IF 25/16 SZV Ablakkávába vagy fix üveg - fe lü le tek ese té ben céls ze rü a. - Díszítöelem ly eszté se hú zózsi nór ral (zsi - nór ki lé pés és zárás szem böl a zárószerkezeten ke - resztül). A lamellák bil len té - se pálcával tör té nik. A zsi nór és a pálca a lamellák belsõ fe lü le te elött he ly - ezke dik el. Hajtásoldal tets zö le ge sen választható: ba los vagy job bos. IF 25 SZ Bel sö lamellás árnyékoló elül sö zsi nór ki lé pés sel 1) Fel sö sín 25x25 mm 2) Gyüj tö bak a húzózsi nór nak ) Fel sö sín véglezárója 5) C-ala kú al só sín 1x mm 6) Lé tra 7) Fel hú zózsi nór ø1,4 mm ) Al só sín véglezáró ) Hú zózsi nór zárószer ke ze te ) Zsinórgyüjtö ) Pálca

4 ISO - Belsö lamellás árnyékoló Típus: ISOLINE 25/ Mozgat ha tó és fix ab lak- és ajtószárnyra sze rel he tö köz vet le nül az üveg fe lü let elé. - Díszítöelem ly eszté se il let ve bil len té se golyóslánccal és lánchajtó mü vel. Továbbá ké ny - el mes megoldást je lent het a bo ly gó mü ves hajtás. Hajtásoldal tets zö le ge sen választható: ba los vagy job bos. Ké rés re fes zí tés nél kül is szállítható. Felár el len ében elek tro mos hajtás is kér he tö. 12 ISOLINE belsö lamellás árnyékoló golyósláncos müködtetéssel 1) Felsösín 25x25 mm 2) Csapágyazott ten ge ly a hú zózsi nór optimális felcsé vé lé sé hez ) De sig nes müa ny ag véglezár, hajtásoldalon lánchajtómüvel 5) C-ala kú alsósín 1x mm 6) Létra 7) Fel hú zózsi nór ø1,4 mm ) Al só sín véglezáró ve ze tögyü rü vel kö te les fes zí téshez ) Fes zí tö pa pucs (kér he tö fes zí tö talp pal is) ) Müa ny ag be von ató vezetökötél ø1 mm ) Golyóslánc 12) Golyóslánc-rögzítö 1) Pré selt ta ka ró le mez 4

5 Innenjalousie 25mm OS 25x25 ISO - Belsö lamellás árnyékoló Típus: ISO 25/16 KZV Mozgat ha tó és fix ab lak- és ajtószárnyra sze rel he tö köz vet le nül az üveg fe lü let elé. - Díszítöelem ly eszté se il let ve bil len té se golyóslánccal és :1-es lánchajtómüvel. A golyóslánc min den eset - ben a lamellák bel sö sík ja elött he ly ezke dik el. Hajtásoldal tets zö le ge sen választható: ba los vagy jobbos kivitel ISO 25 KZV bel sö lamellás árnyékoló golyósláncos mü köd te tés sel 1) Fel sö sín 25x25 mm 2) Csapágyazott ten ge ly a hú zózsi nór optimális felcsé vé lé sé hez ) De sig nes müa ny ag véglezár, hajtásoldalon lánchajtómüvel 5) C-ala kú al só sín 1x mm 6) Lé tra 7) Fel hú zózsi nór ø1,4 mm ) Al só sín véglezáró ve ze tögyü rü vel kö te les fes zí téshez ) Fes zí tö pa pucs (kér he tö fes zí tö talp pal is) ) Müa ny ag be von ató ve ze tö kö tél ø1 mm ) Lánchajtómü 12) Golyóslánc 1) Láncnehezék 5

6 Belsö lamellás árnyékoló - szabadonfüggö Típus: IF 25/16 KZV Mozgat ha tó és fix ab lak- és ajtószárnyra sze rel he tö köz vet le nül az üveg fe lü let elé. - Díszítöelem ly eszté se il let ve bil len té se golyóslánccal és :1-es lánchajtómüvel. A golyóslánc min den eset - ben a lamellák bel sö sík ja elött he ly ezke dik el. Hajtásoldal tets zö le ge sen választható: ba los vagy jobbos kivitel. IF 25 KZV bel sö lamellás árnyékoló golyósláncos mü köd te tés sel 1) Fel sö sín 25x25 mm 2) Csapágyazott ten ge ly a hú zózsi nór optimális felcsé vé lé sé hez ) De sig nes müa ny ag véglezár, hajtásoldalon lánchajtómüvel 5) C-ala kú al só sín 1x mm 6) Lé tra 7) Fel hú zózsi nór ø1,4 mm ) Al só sín véglezáró ) Lánchajtómü ) Golyóslánc ) Láncnehezék 6

7 ISO - Belsö lamellás árnyékoló Típus: ISO 25/16 KZS Mozgat ha tó és fix ab lak- és ajtószárnyra sze rel he tö köz vet le nül az üveg fe lü let elé. - Díszítöelem ly eszté se il let ve bil len té se golyóslánccal és :1-es lánchajtómüvel. A golyóslánc min den eset - ben a lamellákon kí vül he ly ezke dik el. Hajtásoldal tets zö le ge sen választható: ba los vagy job bos ki vi tel. 12 Figyelem: Hajtásoldali túllógás 1 mm. 1 ISO 25 KZS bel sö lamellás árnyékoló golyósláncos mü köd te tés sel 1) Fel sö sín 25x25 mm 2) Csapágyazott ten ge ly a hú zózsi nór optimális felcsé vé lé sé hez ) De sig nes müa ny ag véglezár, hajtásoldalon lánchajtómüvel 5) C-ala kú al só sín 1x mm 6) Lé tra 7) Fel hú zózsi nór ø1,4 mm ) Al só sín véglezáró ve ze tögyü rü vel kö te les fes zí téshez ) Fes zí tö pa pucs (kér he tö fes zí tö talp pal is) ) Müa ny ag be von ató ve ze tö kö tél ø1 mm ) Lánchajtómü 12) Golyóslánc 1) Láncnehezék 7

8 Belsö lamellás árnyékoló - szabadonfüggö Típus: IF 25/16 KZS Mozgat ha tó és fix ab lak- és ajtószárnyra sze rel he tö köz vet le nül az üveg fe lü let elé. - Díszítöelem ly eszté se il let ve bil len té se golyóslánccal és :1-es lánchajtómüvel. A golyóslánc min den eset - ben a lamellákon kí vül he ly ezke dik el. Hajtásoldal tets zö le ge sen választható: ba los vagy job bos ki vi tel. Figyelem: Hajtásoldali túllógás 1 mm. IF 25 KZS An sicht: Ket ten zug ja lou sie mit Ket ten aus tritt seit lich 1) Fel sö sín 25x25 mm 2) Csapágyazott ten ge ly a hú zózsi nór optimális felcsé vé lé sé hez ) De sig nes müa ny ag véglezár, hajtásoldalon lánchajtómüvel 5) C-ala kú al só sín 1x mm 6) Lé tra 7) Fel hú zózsi nór ø1,4 mm ) Al só sín véglezáró ) Lánchajtómü ) Golyóslánc ) Láncnehezék

9 ISO - Belsö lamellás árnyékoló Típus: ISO 25/16 KU Mozgat ha tó és fix ab lak- és ajtószárnyra sze rel he tö köz vet le nül az üveg fe lü let elé. - Díszítöelem 12 ly eszté se il let ve bil len té se alu mí ni um hajtó kar ral és karhajtómüvel. A hajtó kar ala pe set ben a lamellák sík ja elött he ly - ezke dik el. Kér he tö ol dal só kar ki lé pés is. Eb ben az eset ben a fel sö sín túllógása 45 mm. Hajtásoldal tets zö - le ge sen választható: ba los vagy job bos ki vi tel. ISO 25 KU bel sö lamellás árnyékoló ka ros hajtással 1) Fel sö sín 25x25 mm 2) Csapágyazott ten ge ly a hú zózsi nór optimális felcsé vé lé sé hez ) De sig nes müa ny ag véglezár, hajtásoldalon lánchajtómüvel 5) C-ala kú al só sín 1x mm 6) Lé tra 7) Fel hú zózsi nór ø1,4 mm ) Al só sín véglezáró ve ze tögyü rü vel kö te les fes zí téshez ) Fes zí tö pa pucs (kér he tö fes zí tö talp pal is) ) Müa ny ag be von ató ve ze tö kö tél ø1 mm ) Karhajtómü 12) Szög ben tör he tö hajtókar

10 Belsö lamellás árnyékoló - szabadonfüggö Típus: IF 25/16 KU Mozgat ha tó és fix ab lak- és ajtószárnyra sze rel he tö köz vet le nül az üveg fe lü let elé. - Díszítöelem ly eszté se il let ve bil len té se alu mí ni um hajtó kar ral és kar hajtó mü vel. A hajtó kar ala pe set ben a lamellák sík ja elött he ly - ezke dik el. Kér he tö ol dal só kar ki lé pés is. Eb ben az eset ben a fel sö sín túllógása 45 mm. Hajtásoldal tets zö - le ge sen választható: ba los vagy job bos ki vi tel. IF 25 KU bel sö lamellás árnyékoló ka ros hajtással 1) Fel sö sín 25x25 mm 2) Csapágyazott ten ge ly a hú zózsi nór optimális felcsé vé lé sé hez ) De sig nes müa ny ag véglezár, hajtásoldalon lánchajtómüvel 5) C-ala kú al só sín 1x mm 6) Lé tra 7) Fel hú zózsi nór ø1,4 mm ) Al só sín véglezáró ) Kar hajtó mü ) Szögben törhetö hajtóka

11 ISO - Belsö lamellás árnyékoló Típus: ISO 25/16 EL 12 Mozgat ha tó és fix ab lak- és ajtószárnyra sze rel he tö köz vet le nül az üveg fe lü let elé, akár na gy obb magasságok ese tén is a ké - ny el mes elek tro mos hajtás ré vén. - Dís zí töe lem - Komfortos elektromos mü köd te tés 1 ly eszté se il let ve bil len té se elek tro mos san tör té nik. A fel sö végállás elér ése kor a mo tor au to ma ti ku san leáll a beé pí tett végálláskapcsolónak kös - zön he tö en. Az alsó végállás az ún. orsózárral al lít ha tó be. Hajtásoldal tets zö le ge - sen választható: ba los vagy jobbos kivitel. ISO 25 EL bel sö lamellás árnyékoló elek tro mos hajtással 1) Fel sö sín 25x25 mm 2) Csapágyazott ten ge ly a hú zózsi nór optimális felcsé vé lé sé hez ) De sig nes müa ny ag véglezár, hajtásoldalon lánchajtómüvel 5) C-ala kú al só sín 1x mm 6) Lé tra 7) Fel hú zózsi nór ø1,4 mm ) Al só sín véglezáró ve ze tögyü rü vel kö te les fes zí téshez ) Fes zí tö pa pucs (kér he tö fes zí tö talp pal is) ) Müa ny ag be von ató ve ze tö kö tél ø1 mm ) Orsózár 12) Motor LW25-B44 (B) 1) Kapcso ló és tar to zé kok (Felár kialakítástól függöen)

12 Belsö lamellás árnyékoló - szabadonfüggö Típus: IF 25/16 EL Mozgat ha tó és fix ab lak- és ajtószárnyra sze rel he tö köz vet le nül az üveg fe lü let elé, akár na gy obb magasságok ese tén is a ké - ny el mes elek tro mos hajtás ré vén. - Dís zí töe lem - Komfortos elektromos mü köd te tés ly eszté se il let ve bil len té se elek tro mos san tör té nik. A fel sö végállás elér ése kor a mo tor au to ma ti ku san leáll a beé pí tett végálláskapcsolónak kös - zön he tö en. Az alsó végállás az ún. orsózárral al lít ha tó be. Hajtásoldal tets zö le ge - sen választható: ba los vagy jobbos kivitel. IF 25 EL: belsõ lamellás árnyékoló elek tro mos hajtással 1) Fel sö sín 25x25 mm 2) Csapágyazott ten ge ly a hú zózsi nór optimális felcsé vé lé sé hez ) De sig nes müa ny ag véglezár, hajtásoldalon lánchajtómüvel 5) C-ala kú al só sín 1x mm 6) Lé tra 7) Fel hú zózsi nór ø1,4 mm ) Al só sín véglezáró ) Orsózár ) Mo tor LW25-B44 (B) ) Kapcso ló és tar to zé kok (Felár kialakítástól füg gö en) 12

13 Termékleírás Típus: Általános La mel la Nagyrugalmasságú, pro fi lo zott alu mí ni um la mel la; karcálló, ütésálló és hajlításálló beé ge tett lakkozással; la - mel las zí nek kol lek ció sze rint; La mel las zél es ség 25 mm (opcióként, lamellavastagság 0,1 mm ill. 0,22mm. Lé tra és fel hú zózsi nór Nagyszilárdságú pol iészter böl, la mel las zín nel egye zö en. Fel sö sín U-ala kú hi de gen hajlí tott, hor ga ny zott pro fil beé ge tett lakkozással és ké tol da li pe re me zés sel Méret. 25/25 mm Takarólemez (ISOLINE) Pré selt le mez alu mí ni um ból, mé ret 44x14x1,2 mm, müa - ny ag véglezárókkal. Alsósín C-ala kú, hi de gen hajlí tott hor ga ny zott pro fil, beé ge tett lakkozással, Mé ret 1/ mm Kö te les feszítés ( ISO-nál) Müa ny ag be von ato acél kö tél ø 1,0 mm, rejtett fes zí tö ru - gó val fes zít ve. Zsinóros hajtás: Lamellák felhúzása zsi nór ral. A lamellák bil len té se pálcával. A lamellák rög zí té se zárószerkezettel, ame lyhez a lamellabillentö pálca is kapcsolódik. Golyósláncos hajtás : :1-es lánchajtómüvel. Lánckilépés szem böl vagy ol dal - ról. Karoshajtás: Alu mí ni um hajtókar ømm és :1-es kar hajtó mü vel. Elek tro mos hajtás: Rejtve el he lye zett, karbantartásmentes, kö zép mo tor ral beé pí tett fék kel, ru gal mas ten ge ly rög zí tés sel a rázkódások el len. Egyenáramú mo tor LW25-B44: 24V, nyomaték 0,4 Nm, fordulatszám 40U/min., áramerösség 0,45A. Egyenáramú mo tor LW25-B: 24V, nyomaték 0, Nm, fordulatszám 0U/min., áramerösség 0,45A. Fi gye lem: az LW25-B mo tort nem sza bad CL000-rel egy ütt al kal mazni! Mérethatár- csomagmagasság táblázat 1

14 Beépítési példa és méretmegadás Típus: Általános Szerelés közvetlenül az üvegfelületek közé A lamellás árnyékoló rög zí té se köz vet le nül az üveg fe lü - le tek kö zöt ti tér be tör té nik füg gesztö konzollal. Az ol dal só fé nycsík az árnyékoló és az ablakszárny kö - zött eb ben az eset ben cse ké ly. A hajtás köz vet le nül az ablakszárnya van sze rel ve (ki vé ve elek tro mos hajtásnál). Szük sé ges távolság: Hajtás típusa: Tí pu so: 0 mm SZ und EL. VF25SZD, IF25EL. VF16SZD, IF16EL Készmagasság Méretmegadás: FB = Nyílásszélesség - mm FH =Nyílásmagasság + mm-töl 20 mm-ig min. 0 Szerelés gérelt ablakszárnyra az üvegfelületek közé A lamellás árnyékoló rög zí té se köz vet le nül az üveg fe lü - le tek kö zöt ti tér be tör té nikhosszú füg gesztö kon zol lal. Az ol dal só fé nycsík az árnyékoló és az ablakszárny kö - zött eb ben az eset ben cse ké ly. A hajtás köz vet le nül az ablakszárnya van sze rel ve (ki vé ve elek tro mos hajtásnál). Szük sé ges távolság: Hajtás tí pu sa: Tí pu so: 0 mm SZ und EL. VF25SZD, IF25EL. VF16SZD, IF16EL Készmagasság Méretmegadás: FB = Nyílásszélesség - mm FH =Nyílásmagasság + mm-töl 20 mm-ig min. 0 14

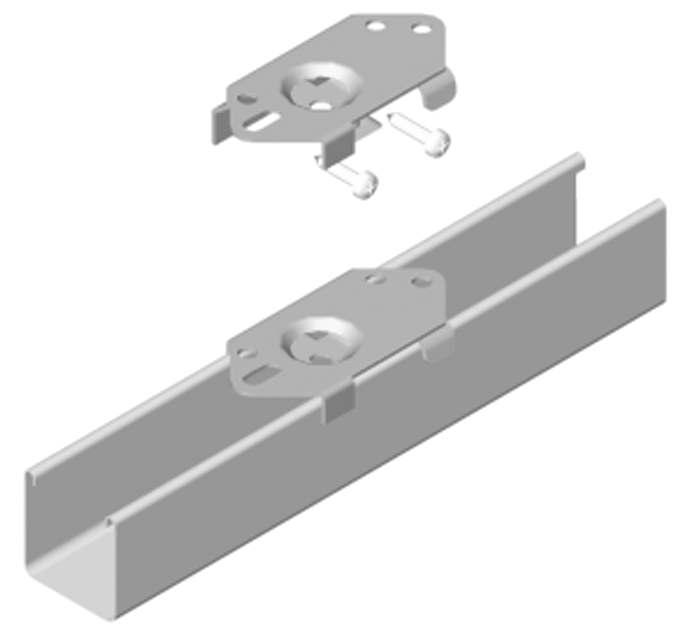

15 Beépítési példa és méretmegadás Típus: ISOLINE 25/16 Sze re lés egye nes, fer de és pro fi lo zott üve glé cre közvetlenül az üvegfelület elé Tets ze tös megoldás a rejtett csa va ros rög zí té si mód. A felsõsín a müa ny ag véglezárókkal rög zí the tö fel. A ta ka ró le mez tel jes egés zé ben el ta kar ja a fel sö sínt és a rög zí té si pon to kat. Az árnyékoló és az üve gléc kö zöt ti fé nycsík minimális, me ly hez hozzájárul, hogy a hajtás az az ablakszárny elött he ly ezke dik el. min minimális üveg falc mélység: 16mm Hajtásmód: KZ und EL. Típusok: ISOLINE 25 ISOLINE 16 Készmagasság Méretmegadás egyenes üveglécre: FB = Nyílásszélesség - mm FH = Nyílásmagasság + -tól 20mm-ig Méretmegadás ferde üveglécre: Ah hoz, hogy az árnyékoló és az üve gléc kö zöt ti fé - nycsík eb ben az eset ben is minimális le gy en az ábra sze rin ti X-mé re tet is meg kell adni! FB = Nyílásszélesség + X FH = Nyílásmagasság + mm-töl 20 mm-ig Üvegszélessség X-méret Készszélesség 44 15

16 Beépítési példa és méretmegadás Típus: Általános Szerelés extra keskeny üveglécre (mélységét tekintve). Sze re lés köz vet le nül az üve glé cre füg gesztö kon zol lal. A fé nycsík az árnyékoló és az üve gléc kö zött minimális, a hajtás min den eset ben a lamellák elöt ti sík ban he ly - ezke dik el (elek tro mos hajtás kivételével). 5-22mm Üve gléc mélysége: Hajtásmód: 5 mm bis 22 mm SZ, KZ und EL. Tí pu sok: ISO25SZV, ISO25KZV, ISO25EL. ISO16SZV, ISO16KZV, ISO16EL. Készmagasság Méretmegadás: FB = Nyílásszélesség - mm FH = Nyílásmagasság + mm-töl 20 mm-ig Szerelés ferde ill. profilozott üveglécre. Az árnyékoló rög zí té se füg gesztö kon zol lal köz vet le nül az üve glé cre. (A füg gesztö kon zolt a sze re lés során az üve gléc profiljához kell iga zí ta ni). A fé nycsík az árnyékoló és az üve gléc kö zött minimális, a hajtás min den eset ben a lamellák elöt ti sík ban he ly ezke dik el (elek tro mos hajtás ki vé te lé vel). 5-22mm Üve gléc mélysége: Hajtásmód: 5 mm-töl 22 mm-ig SZ, KZ und EL. Tí pu sok: ISO25SZV, ISO25KZV, ISO25EL. Készmagasság ISO16SZV, ISO16KZV, ISO16EL. Méretmegadás: FB = Nyílásszélesség - mm FH = Nyílásmagasság + mm-tól 20 mm-ig 16

17 Beépítési példa és méretmegadás Típus: Általános 0 Sze re lés az ablakszárnyra Árnyékoló rög zí té se az ablakszárnyra horizontális L-tar - tó val. A bevilágítófelületet tel je sen ta kar ja az árnyékolószer ke zet. Figyelem: En nél a megoldásnál fi gye lem be kell ven ni, hogy az árnyékoló nem akadályozhatja a nyílászáró nyithatóságát. Hajtásmódok: Tí pu sok: SZ, KZ, KU und EL. ISO25SZV, ISO25KZV, ISO25KZS, ISO25KU, ISO25EL. Készmagasság ISO16SZV, ISO16KZV, ISO16KZS, ISO16KU, ISO16EL Méretmegadás: FB = Nyílásszélesség + 20 mm-töl 50 mm-ig FH = Nyílásmagasság - 20 mm Csomagmagasság Készmagasság Szerelés a falfelületre pl. az ablaknyílás fölé Az árnyékoló sze re lé se L-tar tó val köz vet le nül a fal fe lü - le tre. A bevilágítófelületet tel je sen ta kar ja az árnyékolószer ke zet. Hajtásmódok: Típus: SZ, KZ, KU és EL. IF25SZV, IF25KZV, IF25KZS, IF25KU, IF25EL. IF16SZV, IF16KZV, IF16KZS, IF16KU, IF16EL. Méretmegadás: FB = Nyílásszélesség + 0 mm FH = Nyílásmagasság + fel sö tets zö le ges távolság (kb. 120 mm a csomagmagasság),alsó túllógás tets zö le ges. 17

18 Innenjalousie 25mm OS 25x25 Beépítési példa és méretmegadás Típus: Általános Szerelés egyenes ill. enyhén ferde üveglécre az üvegfelület elé Az árnyékoló sze re lé se vertikális tar tó val köz vet le nül az üve glé cre. A fé nycsík az árnyékoló és az üve gléc kö zött minimális, a hajtás min den eset ben a lamellák elöt ti sík ban he ly ezke dik el (elek tro mos hajtás ki vé te lé vel). min. 22 Hajtásmódok: Típusok: SZ, KZ, KU und EL. ISO25SZV, ISO25KZV, ISO25KU, ISO25EL. ISO16SZV, ISO16KZV, ISO16KU, ISO16EL. Készmagasság Méretmegadás: FB = Nyílásszélesség - mm FH = Nyílásmagasság + mm-töl 20 mm-ig Csomagmagasság Készmagasság Szerelés egyenes, ill. kislejtésü vízszintes felüle - tre, pl. ablakkávába vagy födémre Az árnyékoló sze re lé se vertikális tar tó val köz vet le nül a fal fe lü le tre. A fé nycsík az árnyékoló és az üve gléc kö zött minimális, a hajtás min den eset ben a lamellák elöt ti sík ban he ly ezke dik el (elek tro mos hajtás ki vé te lé vel). Figyelem: Amen nyi ben a csomagmagasság na gy obb mint a tokmagasság az ab lak nyitását akadályozza az árnyékoló. Hajtásmódok: Típusok: SZ, KZ, KU und EL. IF25SZV, IF25KZV, IF25KU, IF25EL IF16SZV, IF16KZV, IF16KU, IF16EL Méretmegadás: FB = Nyílásszélesség - mm FH = Nyílásmagasság + mm-tól 50 mm-ig 1

19 Beépítési példa és méretmegadás Típus: Általános 12-2mm Csavarozásmentes rög zí tés az ab lak fal cra Árnyékoló rög zí té se be pat tin tós rög zí töe lem mel az ablakszárnyra. Figyelem: Falcmé ly ség min. 12 mm, max. 2 mm. Csak fe hér szín ben! Hajtásmódok: Típus: SZ, KZ, KU und EL. ISO25SZV, ISO25KZV, ISO25KU, ISO25EL. 5 ISO16SZV, ISO16KZV, ISO16KU, ISO16EL. Készmagasság Méretmegadás: FB = Nyílásszélesség + 50 mm (Ab lak ki lincs stb. fi gye - lem be ven ni) FH = Ablakszárny magasság Bepattintós tartó Bepattintósfeszítőtalp Alsó feszítés Alsó fes zí tés ablakszárny-fal cra pat tint ha tó fes zí tö talp - pal. 1

20 Beépítési példa és méretmegadás Típus: Általános KZ-S KZ-V Karkilépés: Ka ros hajtás ese té ben a hajtó mü túllógás is le het sé - ges (fix mé ret 45 mm). Így a hajtó kar nem a lamellák sík ja elött he ly ezke dik el. Készszélesség 1 Készszélesség Figyelem: Amen nyi ben az ISO25 KZ/S tí pu sú lamellás árnyékoló az üvegnyílásba sze re len dö az ol dal só fé nycsík na gy obb lesz a hajtó mü túllógása mi att (1 mm). SZ-V ISOLINE Készszélesség Készszélesség 44 KU (Standard) KU túllógással Készszélesség Készszélesség

21 Feszítési módok Típus: ISO - Belsö lamellás árnyékolók 14 6 Köteles feszítés Müanyagborítású acél kö tél ø 1,0 mm, átvezetve min - den stan colt la mel la vé gen. Feszítöpapucs Egye nes és eny hén fer de üve glé ce knél al kal mazha tó. Feszítötalp Köz vet le nül az ablakszárnyra rög zí the tö. Min den oly an bel sö lamellás árnyékolónál al kal - mazha tó, ame ly ik az ablakszárnyra rög zí the tö, ill. ame lyik nél az üve gléc mé ly sé ge ki sebb mint mm. 5,5 0 Feszítörugó Rejtett és ki tü nö megoldás a müa ny ag be von atu acél - kö tél fes zí té sé hez. 21
