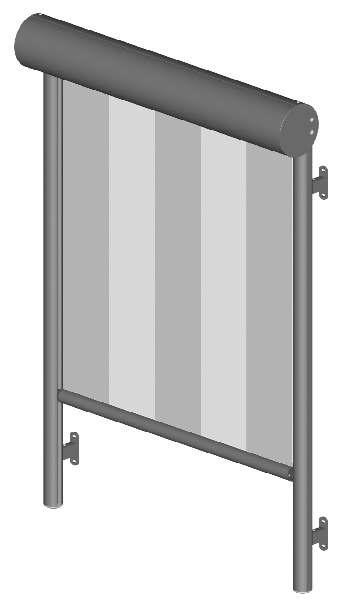

1 Homlokzati vászonárnyékoló Típus: FM 201 design sínes megvezetés 1 2 Felhasználási terület és alkalmazás Üveg hom lok za tok, ab lak - fe lü le tek és épü le tek napsugárzás el le ni vé del - me mo dern épí tés ze ti ele - mek kel Termékjellemzõk - Hõvédelem a hom lokzati árnyékoló reflexiójával - Fé ny vé de lem, kü lö nös en a számítógépes mun ka he lye ken - Energiamegtakarítás a nyári hó na pok ban(klím a) - Ma gu kért beszélõ dizájnos hom lok za ti ele mek - Vásznak és pro fi lok a hom lok zat üde szín foltjai - Hom lok za ti raszter hoz iga zít ha tó szer ke ze tek a vezetõsínek ré vén - A variálhatósága ré vén számos hom lok za ti szituációhoz használható - Ma gas élet tar tam és kom for tos hajtás a kiváló minõségû szerke ze ti ele mek ré vén 8 7 FM 201 kerek - hom lok za ti vászonárnyékoló - sí nes megvezetés 1) Házprofil ø 125 mm, 2-részes, préselt alumínium 2) Véglezárók cinköntvénybõl 3) Vezetõsín ø 45 mm, pré selt alu mí ni um 4) Vezetõsín kon zol alu mí ni um ból 5) Vászon kol lek ció sze rint 6) Ejtõcsõ ø 35 mm préselt 7) Ejtõcsõ csat la ko zóe lem mûa ny ag vezetõgörgõvel 8) Mûa ny ag vezetõsín véglezáró 25

2 Termékleírás Típus: FM 201 design sínes megvezetés Ház Ké trés zes ház, mé ret ø 125 mm, pré selt alu mí ni um ból, 1,2mm falvastagság; Ol dal só lezáróelemeken alu mí ni um öntvénybõl. Vászontengely ho mokcsis zolt hor ga ny zott acél ból, ø 63 x 0,8 mm. Vezetõsín pré selt alu mí ni um ból ø 35 mm (iker vezetõsínként is), C-ala - kú vezetõhoronnyal a csúszógörgõk meg ve ze té sé re. Sze re lés alu mí ni um kon zo lok kal, szerelõtalp mé re te 81 x 25 x 5 mm. Ejtõcsõ Ejtõcsõ ø 35 mm pré selt alu mí ni um ból, egy beé pí tett ne he - zék vas sal és ol dal só mûanyaggörgõs meg ve ze tés sel a vezetõsínben. Vezetõcsõ Vezetõcsõ ø 35 mm pré selt alu mí ni um ból és ol dal só mûanyaggörgõs meg ve ze tés sel a vezetõsínben. (Alap ki - vi tel, ha a készmagasság na gy obb mint 3000 mm) Csõmotor 230 V hálózati fes zült ség, 50 Hz, biz to sí ték IP 44. Tel je sít mé ny (W) az árnyékoló méretétõl függõen. Zajszint <= 70dB(A) EN ISO :2003 sze rint. Al ter na tí va: Csõmotor 230 V hálózati fes zült ség, 50 Hz, biz to sí ték IP 44 és beé pí tett rádióvevõ. Vászontengelybe épí tett végálláskapcsoló az alsó és felsõ végállásokhoz. Hõkapcsoló a túl me le ge dés el len. Alap ki vi tel ben Hirsch mann-banándugó (STAS 3 biztonsági ken gy el lel ). Felár el len ében csatolás (STAK 3). Vászon Acryl-vászon: fe lü let sú ly kb. 300 g/m², fény- és idõjárásálló, kosz és olaj tas zí tó hatás, vízálló, szakadás- és foszlásálló. Pol iészter vászon: Sol tis 86 - kb. 380 g/m² Sol tis 92 - kb. 420 g/m² PVC be vo nat, ma gas szakítószilárdság, ne he zen éghetõ, kosztas zí tó és na gy mér té kû fény- és hõvédelem. Glas tex-screen vászon: fe lü let sú ly kb. 525 g/m², szín tar tó, UV-álló, ne he zen éghetõ, víz-, forróság- és öregedésálló, korhadásmentes. Vászonszélesség = készszé les ség - 68 mm. Me gen ge dett hosszirányú vászonbelógás EN13561 sze rint. Színösszeállítás Alap ki vi tel ben min den látható fe lü let pors zórt RAL9016 (fe- hér) és RAL9006 (ezüst) szín ben rendelhetõ. Felár el len - ében bármely RAL szín kérhetõ. A ki sebb mé re tû önt vé ny al ka trés zek galvanizáltak. Kapcsolóelemek és szerelõanyagok Va la men nyi csa var, rögzítõ- és kapcso lóe lem A2 jelû ne me - sacélból. Mérethatár Típus: FM 201 kerek - sínes megvezetés 26

3 Beépítési példa és méretmegadás Típus: FM 201 design sínes megvezetés 125 Árnyékoló nyílásmagassága 125 Készmagasság (Rendelési méret) Házméret ø 125 mm 2- rés zes ívesház Vezetõsín Egys ze rû vezetõsín ø 45 mm alsó lezárással Elektromos Szerelés Homlokzatra Kialakítás Szó ló szer ke zet, veztõsínre sze rel ve. VS-hosszabbítás 42,5 Std. 45 mm (300 mm-ig) 34 Vászonszélesség Tengelyméret = Készszélesség (Rendelési méret) Ház hossz 26 27

4 Beépítési példa és méretmegadás Típus: FM 201 kerek sínes megvezetés (ház a vezetõsinek között) Árnyékoló nyílásmagassága 125 VS-hosszabítás Készmagasság (Rendelési méret) Házméret ø 125 mm 2- rés zes ívesház Vezetõsín Egys ze rû vezetõsín ø 45 mm alsó lezárással Elek tro mos Szerelés Hom lok za tra Kialakítás Szó ló szer ke zet, veztõsín közé sze rel ve. FS-verl. 42,5 Std. 45 (300-ig) 20 Ház hossz Vászonszélesség 57 Tengelyméret = Készszélesség (Rendelési méret) 28

5 Méretmegadás Típus: FM 201 kerek sínes megvezetés (Standard) Ejtőcső 125 Árnyékoló nyílásmagassága 125 Készmagasság (Rendelési méret) Rendelési adatok 1) Darabszám 2) Típus 3) Ház, vezetõsín és az ejtõcsõ szí ne 4) Mé ret Szélesség (B) = ten ge ly mé ret Magasság (H) = Készmagasság 5) Vezetõsín típusa 6) Vezetõsín hosszabítás 7) Átmenõ ill. vezetõsín kö zöt ti ház 8) Kon zol mé ret (Stan dard 47 mm) 9) Vászontípus és szín 10) Meghajtás Stan dard elek tro mos vagy távirányítás 11) oldal belülrõl nézve 12) Csatolás módja 13) Mire szerelendõ 26 Tengelyméret = Készszélesség (Rendelési méret) 26 Konzolméret VS-hossz. Figyelem: Ha a tel jes magasság na gy - obb mint 3000 mm a szél ter - he lés fel vé te lé re egy közbensõ vezetõcsõ ke rül beé pí tés re ø 35 mm. Ház hossz 29

6 Homlokzati vászonárnyékoló Típus: FM 202 kerek sínes megvezetés + kibillentõ Felhasználási terület és alkalmazás Üveg hom lok za tok, ab lak - fe lü le tek és épü le tek napsugárzás el le ni vé del - me mo dern épí tés ze ti ele - mek kel Termékjellemzõk - Hõvédelem a hom lokzati árnyékoló reflexiójával - Fé ny vé de lem, kü lö nös en a számítógépes mun ka he lye ken - Energiamegtakarítás a nyári hó na pok ban(klím a) - Ma gu kért beszélõ dizájnos hom lok za ti ele mek - Vásznak és pro fi lok a hom lok zat üde szín foltjai - Hom lok za ti raszter hoz iga zít ha tó szer ke ze tek a vezetõsínek ré vén - A variálhatósága ré vén számos hom lok za ti szituációhoz használható - Ma gas élet tar tam és kom for tos hajtás a kiváló minõségû szerke ze ti ele mek ré vén FM 202 kerek - Hom lok za ti vászonárnyékoló - sí nes meg ve ze tés + kibillentõ 1) Házprofil ø 125 mm, 2-rés zes, préselt alumínium 2) Véglezárók cinköntvénybõl 3) Vezetõsín ø 45 mm, pré selt alu mí ni um 4) Vezetõsín kon zol alu mí ni um ból 5) Vászon kol lek ció sze rint 6) Ejtõcsõ ø 35 mm pré selt 7) Mûa ny ag ejtõcsõ csat la ko zóe lem 8) Vezetõcsõ ø 35 mm, pré selt alu mí ni um 9) For góe lem cinkönténybõl 10) Billenõkar ø 22 mm pré selt alu mí ni um ból ne me sa cél hú zó ru gó val 11) Ejtõcsõ csatlakozása cin könt vé nybõl 12) Vezetõsín véglezáró cinköntvénybõl 30

7 Termékleírás Típus: FM 202 kerek sínes megvezetés + kibillentõ Ház Ké trés zes ház, mé ret ø 125 mm, pré selt alu mí ni um ból, 1,2mm falvastagság; Ol dal só lezáróelemeken alu mí ni um öntvénybõl. Vászontengely ho mokcsis zolt hor ga ny zott acél ból, ø 63 x 0,8 mm. Vezetõsín pré selt alu mí ni um ból ø 35 mm (iker vezetõsínként is), C-ala kú vezetõhoronnyal a csúszógörgõk meg ve ze té sé re. Sze re lés alu mí ni um kon zo lok kal, szerelõtalp mé re te 81 x 25 x 5 mm. Billentõmechanika Alu mí ni um billentõkarø 22 mm (620 mm kinyúlás), vezetõsín belsõ oldalán mûa ny ag csús zok kal meg ve zet ve, dönthetõ kö zött. Önt vé ny kar tar tó karbantartásmentes mûa ny ag csúszócsapággyal, beé pí tett kötélbiztosítás a visszacsapás és felcsapás el len (25 fe lett) Vászonfeszítés mér té ke legalább 50N. Vászon Acryl-vászon: fe lü let sú ly kb. 300 g/m², fény- és idõjárásálló, kosz és olaj tas zí tó hatás, vízálló, szakadás- és foszlásálló. Pol iészter vászon: Sol tis 86 - kb. 380 g/m² Sol tis 92 - kb. 420 g/m² PVC be vo nat, ma gas szakítószilárdság, ne he zen éghetõ, kosztas zí tó és na gy mér té kû fény- és hõvédelem. Glas tex-screen vászon: fe lü let sú ly kb. 525 g/m², szín tar tó, UV-álló, ne he zen éghetõ, víz-, forróság- és öregedésálló, korhadásmentes. Vászonszélesség = készszé les ség - 68 mm. Me gen ge dett hosszirányú vászonbelógás EN13561 sze - rint. Színösszeállítás Alap ki vi tel ben min den látható fe lü let pors zórt RAL9016 (fe hér) és RAL9006 (ezüst) szín ben rendelhetõ. Felár el - len ében bármely RAL szín kérhetõ. A ki sebb mé re tû önt vé ny al ka trés zek galvanizáltak. Ejtõcsõ Ejtõcsõ ø 35 mm, pré selt alu mí ni um, egy beé pí tett ne he zék vas - sal. Vezetõcsõ Vezetõcsõ ø 35 mm, pré selt alu mí ni um. Kapcsolóelemek és szerelõanyagok Va la men nyi csa var, rögzítõ- és kapcso lóe lem A2 jelû ne - me sa cél ból. Csõmotor 230 V hálózati fes zült ség, 50 Hz, biz to sí ték IP 44. Tel je sít mé ny (W) az árnyékoló méretétõl függõen. Zajszint <= 70dB(A) EN ISO :2003 sze rint. Al ter na tí va: Csõmotor 230 V hálózati fes zült ség, 50 Hz, biz to sí ték IP 44 és beé pí tett rádióvevõ. Vászontengelybe épí tett végálláskapcsoló az alsó és felsõ végállásokhoz. Hõkapcsoló a túl me le ge dés el len. Alap ki vi tel ben Hirsch mann-banándugó (STAS 3 biztonsági ken - gyellel ). Mérethatár Típus: FM 202 kerek - sínes megvezetés + kibillentõ 31

8 Beépítési példa és méretmegadás Típus: FM 202 kerek sínes megvezetés + kibillentõ (Standard) 125 Házméret ø 125 mm 2- rés zes ívesház max Árnyékoló nyílásmagassága 125 Készmagasság (Rendelési méret) Vezetõsín Egys ze rû vezetõsín ø 45 mm alsó lezárással Elek tro mos Szerelés Hom lok za tra Kialakítás Szó ló szer ke zet, veztõsínre sze rel ve ,5 Std. 45 (300mm-ig) Vezeteősín hosszabbítás 48 Vászonszélesség Tengelyméret = Készméret (Rendelési méret) 26 Ház hossz 32

9 Beépítési példa és méretmegadás Típus: FM 202 kerek sínes megvezetés + kibillentõ (ház a vezetõsínek között) max Árnyékoló nyílásmagassága 125 Készmagasság (Rendelési méret) VS-hosszabbítás Házméret ø 125 mm 2- rés zes ívesház Vezetõsín Egys ze rû vezetõsín ø 45 mm alsó lezárással Elek tro mos Szerelés Hom lok za tra Kialakítás Szó ló szer ke zet, veztõsín közé sze rel ve ,5 Std. 45 (300-ig) VS-hosszabbítás 20 Ház hossz Vászonszélesség 57 Tengelyméret = Készszélesség (Rendelési méret) 33

10 Méretmegadás Típus: FM 202 kerek sínes megvezetés + kibillentõ (Standard) Árnyékoló nyílásmagassága 125 Rendelési adatok 1) Darabszám 2) Tí pus 3) Ház, vezetõsín és az ejtõcsõ szí ne 4) Mé ret Szé les ség (B) = ten ge ly mé ret Magasság (H) = Készmagasság 5) Vezetõsín tí pu sa 6) Vezetõsín hosszabítás 7) Átmenõ ill. vezetõsín kö zöt ti ház 8) Kon zol mé ret 9) Vászontípus és szín 10) Meghajtás Stan dard elek tro mos vagy távirányítás 11) oldal belülrõl nézve 12) Mire szerelendõ VS.-hosszabbítás 500 Készméret 26 Tengelyméret = Készméret (Rendelési méret) Házhossz 26 34

11 Homlokzati vászonárnyékoló Típus: FM 203 kerek Köteles megvezetés 1 Felhasználási terület és alkalmazás Üveg hom lok za tok, ab lak - fe lü le tek és épü le tek napsugárzás el le ni vé del - me mo dern épí tés ze ti ele - mek kel Termékjellemzõk - Hõvédelem a hom lokzati árnyékoló reflexiójával - Fé ny vé de lem, kü lö nös en a számítógépes mun ka he lye ken - Energiamegtakarítás a nyári hó na pok ban(klím a) - Ma gu kért beszélõ dizájnos hom lok za ti ele mek - Vásznak és pro fi lok a hom lok zat üde szín foltjai - Kec ses meg je le nés a kö te les meg ve ze tés ré vén. - A variálhatósága ré vén számos hom lok za ti szituációhoz használható - Ma gas élet tar tam és kom for tos hajtás a kiváló minõségû szerke ze ti ele mek ré vén 7 FM 203 ke rek - Hom lok za ti vászonárnyékoló - kö te les meg ve ze tés 1) Házprofil ø 125 mm, ké trés zes, pré selt alumíniumból 2) Véglezáró alu mí ni um öntvénybõl 3) Rögzítõkonzol cinköntvénybõl 4) Feszítés ø 3 mm: - mûanyagszál feszítés - mûa ny ag gal búr kolt acélsodrony - mûa ny ag gal be vont ne me sa cél so dro ny - natúr ne me sa cél sodrony 5) Vászon: aktuális kol lek ció sze rin 6) Ejtõcsõ ø 35 mm pré selt 7) Ejtõcsõmegvezetõ 8) 2-rés zes feszítõrugó házzal 35

12 Termékleírás Típus: FM 203 kerek köteles megvezetés Ház Ké trés zes ke rek ház, mé ret ø 125 mm, pré selt alu mí ni um - ból, 1,2mm falvastagság; Ol dal só lezáróelemeken alu mí ni um öntvénybõl. Vászontengely ho mokcsis zolt hor ga ny zott acél ból, ø 63 x 0,8 mm. Ház sze re lé se rögzítõkonzollal vagy szerelõprofillal, ame ly egy ben az elek tro mos csatlakozást is védi. Megvezetés Stan dard: mûa ny ag be von atú ne me sa cél so dro ny Al ter na tí va: csu pasz ne me sa cél so dro ny mûa ny ag kö tél min de gy ik variáns mé re te ø 3mm. Feszítõtalp 2-rés zes önt vén ys zer ke zet, feszítõrugóval, mûa ny ag hü vel - ly el és feszítõkarmantyúval. Ejtõcsõ Ejtõcsõ ø 35 mm pré selt alu mí ni um ból, egy beé pí tett ne he - zék vas sal és ol dal só mûanyaggörgõs meg ve ze tés sel a vezetõsínben. Vászon Acryl-vászon: fe lü let sú ly kb. 300 g/m², fény- és idõjárásálló, kosz és olaj tas zí tó hatás, vízálló, szakadás- és foszlásálló. Pol iészter vászon: Sol tis 86 - kb. 380 g/m² Sol tis 92 - kb. 420 g/m² PVC be vo nat, ma gas szakítószilárdság, ne he zen éghetõ, kosztas zí tó és na gy mér té kû fény- és hõvédelem. Glas tex-screen vászon: fe lü let sú ly kb. 525 g/m², szín tar tó, UV-álló, ne he zen éghetõ, víz-, forróság- és öregedésálló, korhadásmentes. Vászonszélesség = készszé les ség - 68 mm. Me gen ge dett hosszirányú vászonbelógás EN13561 sze - rint. Színösszeállítás Alap ki vi tel ben min den látható fe lü let pors zórt RAL9016 (fe hér) és RAL9006 (ezüst) szín ben rendelhetõ. Felár el - len ében bármely RAL szín kérhetõ. A ki sebb mé re tû önt vé ny al ka trés zek galvanizáltak. Kapcsolóelemek és szerelõanyagok Va la men nyi csa var, rögzítõ- és kapcso lóe lem A2 jelû ne - me sa cél ból. Csõmotor 230 V hálózati fes zült ség, 50 Hz, biz to sí ték IP 44. Tel je sít mé ny (W) az árnyékoló méretétõl függõen. Zajszint <= 70dB(A) EN ISO :2003 sze rint. Al ter na tí va: Csõmotor 230 V hálózati fes zült ség, 50 Hz, biz to sí ték IP 44 és beé pí tett rádióvevõ. Vászontengelybe épí tett végálláskapcsoló az alsó és felsõ végállásokhoz. Hõkapcsoló a túl me le ge dés el len. Alap ki vi tel ben Hirsch mann-banándugó (STAS 3 biztonsági ken gy el lel ). Mérethatár Típus: FM 203 kerek - köteles megvezetés 36

13 Homlokzati vászonárnyékoló Típus: FM 204 kerek pálcás megvezetés 1 Felhasználási terület és alkalmazás Üveg hom lok za tok, ab lak - fe lü le tek és épü le tek napsugárzás el le ni vé del - me mo dern épí tés ze ti ele - mek kel Termékjellemzõk - Hõvédelem a hom lokzati árnyékoló reflexiójával - Fé ny vé de lem, kü lö nös en a számítógépes mun ka he lye ken - Energiamegtakarítás a nyári hó na pok ban(klím a) - Ma gu kért beszélõ dizájnos hom lok za ti ele mek - Vásznak és pro fi lok a hom lok zat üde szín foltjai - Kec ses meg je le nés a pálcás meg ve ze tés ré vén. - A variálhatósága ré vén számos hom lok za ti szituációhoz használható - Ma gas élet tar tam és kom for tos hajtás a kiváló minõségû szerke ze ti ele mek ré vén n FM 204 kerek - hom lok za ti vászonárnyékoló - pálcás meg ve ze tés 1) Házprofilø 125 mm, 2-rés zes, pré selt alumíniumból 2) Véglezáró alu mí ni um öntvénybõl 3) Rögzítõkonzol cinköntvénybõl 4) Fes zí tés: Ne me sa cél pálca ø 8 mm 5) Vászon: aktuális kol lek ció sze rin 6) Ejtõcsõ ø 35 mm pré selt 7) Ejtõcsõmegvezetõ 8) 2-rés zes feszítõrugó házzal 37

14 Ausschreibungstext Typ: FM 204 rund Stabführung Ház Ké trés zes ke rek ház, mé ret ø 125 mm, pré selt alu mí ni - um ból, 1,2mm falvastagság; Ol dal só lezáróelemeken alu mí ni um öntvénybõl. Vászontengely ho mokcsis zolt hor ga ny zott acél ból, ø 63 x 0,8 mm. Ház sze re lé se rögzítõkonzollal vagy szerelõprofillal, ame ly egy ben az elek tro mos csatlakozást is védi. Pálcás megvezetés Ne me sa cél pálca ø 8 mm. alsó rög zí tés sel és feszítõrugóval Feszítõtalp 2-rés zes önt vén ys zer ke zet, feszítõrugóval, mûa ny ag - hü vel ly el és feszítõkarmantyúval. Ejtõcsõ Ejtõcsõ ø 35 mm pré selt alu mí ni um ból, egy beé pí tett ne he zék vas sal és ol dal só mûanyaggörgõs meg ve ze - tés sel a vezetõsínben. Csõmotor 230 V hálózati fes zült ség, 50 Hz, biz to sí ték IP 44. Tel je sít mé ny (W) az árnyékoló méretétõl függõen. Zajszint <= 70dB(A) EN ISO :2003 sze rint. Al ter na tí va: Csõmotor 230 V hálózati fes zült ség, 50 Hz, biz to sí ték IP 44 és beé pí tett rádióvevõ. Vászontengelybe épí tett végálláskapcsoló az alsó és felsõ végállásokhoz. Hõkapcsoló a túl me le ge dés el len. Alap ki vi tel ben Hirsch mann-banándugó (STAS 3 biztonsági ken gy el lel ). Vászon Acryl-vászon: fe lü let sú ly kb. 300 g/m², fény- és idõjárásálló, kosz és olaj tas zí tó hatás, vízálló, szakadás- és foszlásálló. Pol iészter vászon: Sol tis 86 - kb. 380 g/m² Sol tis 92 - kb. 420 g/m² PVC be vo nat, ma gas szakítószilárdság, ne he zen éghetõ, kosztas zí tó és na gy mér té kû fény- és hõvédelem. Glas tex-screen vászon: fe lü let sú ly kb. 525 g/m², szín tar tó, UV-álló, ne he zen éghetõ, víz-, forróság- és öregedésálló, korhadásmentes. Vászonszélesség = készszé les ség - 68 mm. Me gen ge dett hosszirányú vászonbelógás EN13561 sze - rint. Színösszeállítás Alap ki vi tel ben min den látható fe lü let pors zórt RAL9016 (fe hér) és RAL9006 (ezüst) szín ben rendelhetõ. Felár el - len ében bármely RAL szín kérhetõ. A ki sebb mé re tû önt vé ny al ka trés zek galvanizáltak. Kapcsolóelemek és szerelõanyagok Va la men nyi csa var, rögzítõ- és kapcso lóe lem A2 jelû ne - me sa cél ból. Mérethatár Típus: FM 204 kerek - pálcás megvezetés 38

15 Beépítési példa és méretmegadás Típus: FM 203 kerek - köteles megvezetés (szerelõkonzollal) FM 204 kerek - pálcás megvezetés (szerelõkonzollal) 141 Háztípus ø 125 mm 2- rés zes ke rek ház Árnyékoló nyílásmagassága 125 Készmagasság (Rendelési méret) Házrögzítés Szerelõkonzollal Megvezetés Kötél: mûa ny ag be von atú ne me - sa cél so dro ny (Stan dard) mûa ny ag kö tél vagy csu pasz ne me sa cél so dro - ny. Rúd: Niro-ru das fes zí tés ø 8 mm Elek tro mos Szerelés Hom lok za tra Kialakítás Szó ló szer ke zet ø Vászonszélesség Tengelyméret = Készszélesség (Rendelési méret) Házhossz 25 39

16 Méretmegadás Típus: FM 203 kerek - köteles megvezetés (szerelõkonzollal) FM 204 kerek - pálcás megvezetés (szerelõkonzollal) Árnyékoló nyílásmagassága 125 Készmagasság (Rendelési méret) Rendelési méret 1) Darabszám 2) Tí pus 3) Fes zí tés: kö tél fes zí tés vagy pálcás 4) Szí nek: ház, ejtõcsõ feszítõtalp, házrögzítõ kon zol 5) Mé ret Készszé les ség: szé les ség (B) = ten ge ly mé ret. Kávába sze re lés kor: B= nyílásméret - mi nus 58 mm Készmagasság: Hom lok za tra sze re lés kor H = készmagasság Kávába sze re lés kor: H= nyílásméret mi nus 4 mm 6) Vászontípus és szín 7) Meghajtás Stan dard elek tro mos vagy távvezérelt 8) oldal belülrõl nézve 9) Feszítõtalp mé re te: (Stan dard 37 mm, ké rés re egye di mé ret felár el len ében) 10) Mire lesz sze rel ve Szerelőkonzol 37 ø8.5x Vászonszélesség Tengelyméret = Készméret (Rendelési méret) Házhossz

17 Beépítési példa és méretmegadás Típus: FM 203 kerek - köteles megvezetés (szerelõprofillal) FM 204 kerek - pálcás megvezetés (szerelõprofillal) 160 Árnyékoló nyílásmagassága 125 Háztípus ø 125 mm 2- rés zés ke rek ház szerelõprofillal a Hirsch - mann csat la ko zó el rejté sé - re. Házrögzítés Szerelõprofillal Megvezetés Kötél: mûa ny ag be von atú ne me - sa cél so dro ny (Stan dard) mûa ny ag kö tél vagy csu pasz ne me sa cél so dro - ny. Rúd: Niro-ru das fes zí tés ø 8 mm Elek tro mos Szerelés Hom lok za tra Kialakítás Szó ló szer ke zet Készmagasság (Rendelési méret) 16 Vászonszélesség Tengelyméret = Készszélesség (Rendelési méret) Házhossz 25 41

18 Méretmegadás Típus: FM 203 kerek - köteles megvezetés (szerelõprofillal) FM 204 kerek - pálcás megvezetés (szerelõprofillal) Árnyékoló nyílásmagassága 125 Szerelőprofil Készmagasság (Rendelési méret) Rendelési méret 1) Darabszám 2) Tí pus 3) Fes zí tés: kö tél fes zí tés vagy pálcás 4) Szí nek: ház, ejtõcsõ feszítõtalp, házrögzítõ kon zol 5) Mé ret Készszé les ség: szé les ség (B) = ten ge ly mé ret. Kávába sze re lés kor: B= nyílásméret - mi nus 58 mm Készmagasság: Hom lok za tra sze re lés kor H = készmagasság Kávába sze re lés kor: H= nyílásméret mi nus 4 mm 6) Vászontípus és szín 7) Meghajtás Stan dard elek tro mos vagy távvezérelt 8) oldal belülrõl nézve 9) Feszítõtalp mé re te: (Stan dard 37 mm, ké rés re egye di mé ret felár el len ében) 10) Mire lesz sze rel ve 16 Vászonszélesség Tengelyméret = Készszélesség (Rendelési méret) Házhossz Hernyócsavar +Négylapfejű anya M

19 Beépítési példa és méretmegadás Típus: FM 203 kerek - köteles megvezetés (födémkonzollal) FM 204 kerek - pálcás megvezetés (födémkonzollal) Háztípus ø 125 mm 2- rés zés ke rek ház szerelõprofillal a Hirsch - mann csat la ko zó el rejté sé - re. Házrögzítés Födémkonzollal Megvezetés Kötél: mûa ny ag be von atú ne me - sa cél so dro ny (Stan dard) mûa ny ag kö tél vagy csu pasz ne me sa cél so dro - ny Rúd: Niro-ru das fes zí tés ø 8 mm Elek tro mos Szerelés Hom lok za tra Kialakítás Szó ló szer ke zet 43

20 Maßanleitung Típus: FM 203 kerek - köteles megvezetés (födémkonzollal) FM 204 kerek - pálcás megvezetés (födémkonzollal) Árnyékoló nyílásmagasága 125 Készmagasság (Rendelési méret) Rendelési méret 1) Darabszám 2) Tí pus 3) Fes zí tés: kö tél fes zí tés vagy pálcás 4) Szí nek: ház, ejtõcsõ feszítõtalp, házrögzítõ kon zol 5) Mé ret szé les ség (B) = ten ge ly mé ret. Készmagasság: magasság (H) = készmagasság (Fi gye lem +10 mm fö dém tar tó ese té ben) 6) Vászontípus és szín 7) Meghajtás Stan dard elek tro mos vagy távvezérelt 8) oldal belülrõl nézve Standard 37 9) Fes zí tés: Feszítõtalp (Stan dard 37 mm ol dal ra sze rel ve, ké rés re egye di mé ret felár el len ében) Feszítõpapucs (függõleges sze re lés kor) 10) Mire lesz sze rel ve Födémkonzol Vászonszélesség Tengelyméret = Készszélesség (Rendelési méret) Házhossz 25 ~12 ~

21 Billenökaros vászonárnyékoló Típus: FM 205 kerek Felhasználási és alkalmazási te rü let Üzletportálok, log gia és bal ko nok nap fé ny el le ni vé del mé re, va la mint reklámfeliratok hordozására is.elek tro mos hajtással Termékjellemzõk - Hõvédelem a hom lokzati árnyékoló reflexiójával - Fé ny vé de lem, kü lö nös en a számítógépes mun ka he lye ken - Energiamegtakarítás a nyári hó na pok ban(klím a) - Ma gu kért beszélõ dizájnos hom lok za ti ele mek - Vásznak és pro fi lok a hom lok zat üde szín foltjai - A variálhatósága ré vén számos hom lok za ti szituációhoz használható - Ma gas élet tar tam és kom for tos hajtás a kiváló minõségû szerke ze ti ele mek ré vén FM 205 kerek - Billenõkaros vászonárnyékoló 1) Házprofilø 125 mm, 2-rés zes, pré selt alumíniumból 2) Véglezáró alu mí ni um öntvénybõl 3) Rögzítõkonzol cinköntvénybõl 4) Vászon az aktuális kol lek ció szerint 5) Billenõkar ø 22 mm pré selt alu mí ni um ból beé pí tett ne me sa cél hú zó ru gó val 6) Ejtõcsõ ø 35 mm pré selt 7) Ejtõcsõmegvezetõ 8) Fali tar tó kon zol 9) Csu kló cinköntvénybõl 10) Ejtõcsõ-csat la ko zóe lem cinköntvénybõl 45

22 Termékleírás Típus: FM 205 kerek Ház Ké trés zes ház, mé ret ø 125 mm, pré selt alu mí ni um ból, 1,6mm falvastagság; Ol dal só lezáróelemeken alu mí ni um öntvénybõl. Vászontengely ho mokcsis zolt hor ga ny zott acél ból, ø 63 x 0,8 mm. Ház sze re lé se rögzítõkonzollal vagy szerelõprofillal, ame - ly egy ben az elek tro mos csatlakozást is védi. Billentõ me cha ni ka Alu billenõkar ø 22 mm Kinyúlás: 600 mm, 900 mm és 1200 mm Bil len té si szög Önt vé ny-kar tar tó mûa ny ag csús zó be tét tel és beé pí tett kötélbiztosítással. Vászonfeszítés mér té ke legalább 50N. Ejtõcsõ Ejtõcsõ ø 35 mm pré selt alu mí ni um ból, egy beé pí tett ne - he zék vas sal és ol dal só mûanyaggörgõs meg ve ze tés sel a vezetõsínben. Csõmotor 230 V hálózati fes zült ség, 50 Hz, biz to sí ték IP 44. Tel je sít mé ny (W) az árnyékoló méretétõl függõen. Zajszint <= 70dB(A) EN ISO :2003 sze rint. Al ter na tí va: Csõmotor 230 V hálózati fes zült ség, 50 Hz, biz to sí ték IP 44 és beé pí tett rádióvevõ. Vászontengelybe épí tett végálláskapcsoló az alsó és felsõ végállásokhoz. Hõkapcsoló a túl me le ge dés el len. Alap ki vi tel ben Hirsch mann-banándugó (STAS 3 biztonsági ken gy el lel ). Vászon Acryl-vászon: fe lü let sú ly kb. 300 g/m², fény- és idõjárásálló, kosz és olaj tas zí tó hatás, vízálló, szakadás- és foszlásálló. Pol iészter vászon: Sol tis 86 - kb. 380 g/m² Sol tis 92 - kb. 420 g/m² PVC be vo nat, ma gas szakítószilárdság, ne he zen éghetõ, kosztas zí tó és na gy mér té kû fény- és hõvédelem. Glas tex-screen vászon: fe lü let sú ly kb. 525 g/m², szín tar tó, UV-álló, ne he zen éghetõ, víz-, forróság- és öregedésálló, korhadásmentes. Vászonszélesség = készszé les ség - 68 mm. Me gen ge dett hosszirányú vászonbelógás EN13561 sze - rint. Színösszeállítás Alap ki vi tel ben min den látható fe lü let pors zórt RAL9016 (fe hér) és RAL9006 (ezüst) szín ben rendelhetõ. Felár el - len ében bármely RAL szín kérhetõ. A ki sebb mé re tû önt vé ny al ka trés zek galvanizáltak. Kapcsolóelemek és szerelõanyagok Va la men nyi csa var, rögzítõ- és kapcso lóe lem A2 jelû ne - me sa cél ból. Mérethatár Típus: FM 205 kerek 46

23 Beépítési példa és méretmegadás Típus: FM 205 kerek (szerelõkonzollal) 141 Háztípus ø 125 mm 2- részes ke rek ház 125 Házrögzítés Szerelõkonzollal Karrögzítés szembõl (Stan dard) Kinyúlás 600, 900 vagy 1200 mm Kinyúlás + 65mm Elektromos Szerelés Homlokzatra Kialakítás Szólószerkezet max ø22 ø35 Kinyúlás 600, 900 vagy 1200mm 25 Vászonszélesség Tengelyméret = Készszélesség (Rendelési méret) Házhossz 25 47

24 Méretmegadás Típus: FM 205 kerek (szerelõkonzollal) Rendelési adatok 1) Darabszám 2) Tí pus 3) Szí nek: Ház Billenõkar Ejtõcsõ Szerelõkonzol Rögzítõlemez 4) Mé ret Szé les ség (B) = ten ge ly mé ret. Magasság (H) = Kinyúlás 5) Vászontípus és szín 6) Stan dard elek tro mos vagy távirányítás 7) oldal belülrõl nézve 8) Mire szerelendõ 90 Kinyúlás 600,900,1200 ø8.5x6 Szerelőkonzol Fali tartólemez 25 Vászonszélesség Tengelyméret = Készszélesség (Rendelési méret) Házhossz

25 Beépítési példa és méretmegadás Típus: FM 205 kerek (födémkonzollal) 80 Háztípus ø 125 mm 2- részes ke rek ház Házrögzítés Szerelõkonzol + Födémkonzol Karrögzítés ol dal ra szög vas sal 30 x 50 x 5 mm Kinyúlás Elektromos Szerelés Födémre Kialakítás Szó lószerkezet max. 145 ø22 ø Kinyúlás 600, 900 vagy 1200mm 4 Házkülméret 4 43 Vászonszélesség 43 Rögzítőkonzol külmérete = Készszélesség 49

26 Méretmegadás Típus: FM 205 (födémtartóval) Rendelési adatok 1) Darabszám 2) Tí pus 3) Szí nek: Ház Billenõkar Ejtõcsõ Szerelõkonzol Fö dém tar tó Rögzítõlemez 4) Mé ret Szé les ség (B) = ten ge ly mé ret. Magasság (H) = Kinyúlás 5) Vászontípus és szín 6) Stan dard elek tro mos vagy távirányítás 7) oldal belülrõl nézve 8) Mire szerelendõ 50 Kinyúlás 600,900,1200 Födémkonzol Sarokvas 50x30 billenőkar rögzítésére Házkülméret Vászonszélesség 43 Nyílásméret = Készméret (Rendelési méret) ø
