Télikert árnyékoló. Típus: HELLA tenda plus ( 30m 2 -ig) Felhasználási terület és alkalmazás

Átírás

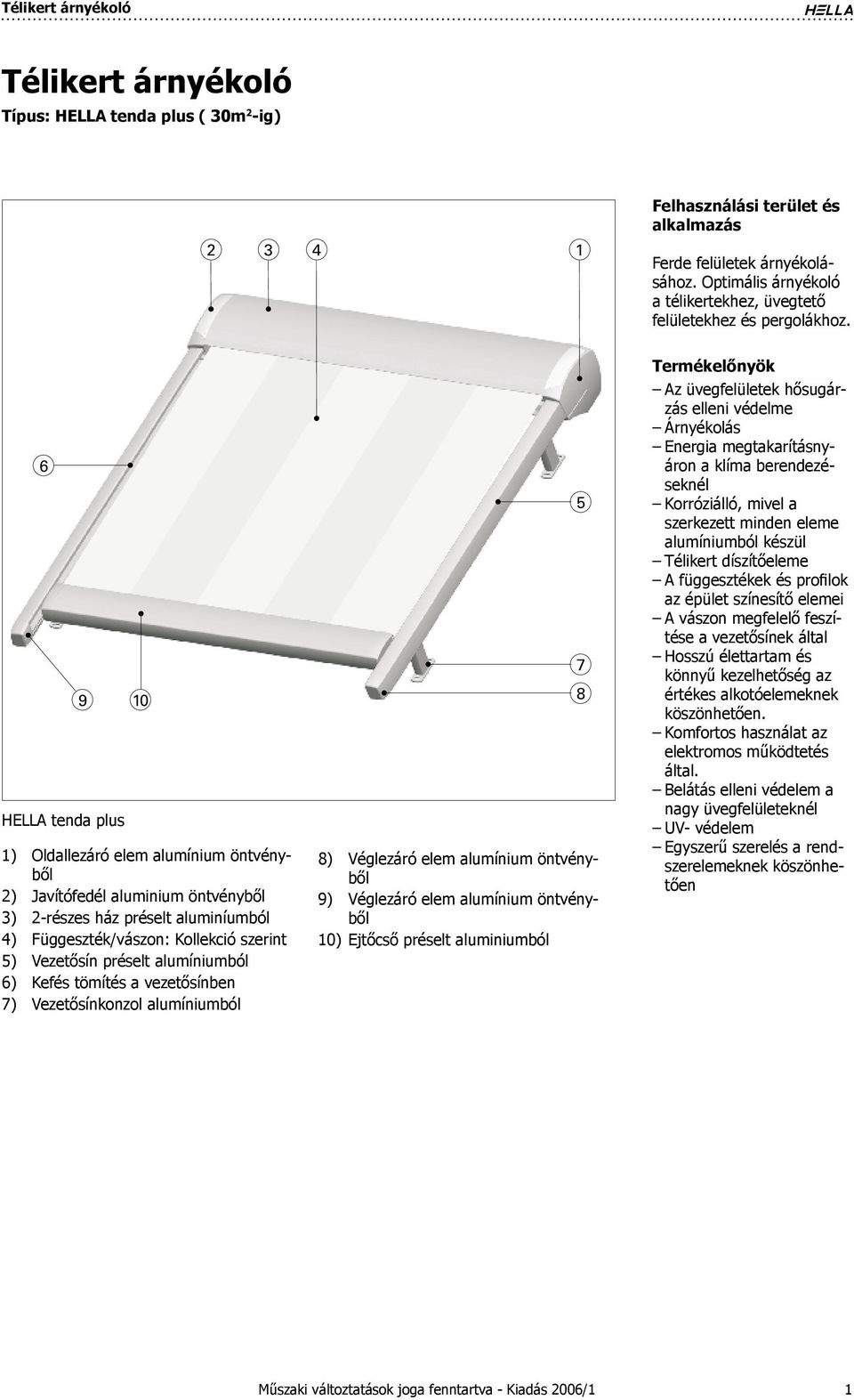

1 Télikert árnyékoló Típus: HELLA tenda plus ( 30m 2 -ig) Felhasználási terület és alkalmazás Ferde felületek árnyékolásához. Optimális árnyékoló a télikertekhez, üvegtető felületekhez és pergolákhoz. HELLA tenda plus 1) 2) 3) 4) 5) 6) 7) Oldallezáró elem alumínium öntvényből Javítófedél aluminium öntvényből 2-részes ház préselt aluminíumból Függeszték/vászon: Kollekció szerint Vezetősín préselt alumíniumból Kefés tömítés a vezetősínben Vezetősínkonzol alumíniumból 8) 9) 10) Véglezáró elem alumínium öntvényből Véglezáró elem alumínium öntvényből Ejtőcső préselt aluminiumból Termékelőnyök Az üvegfelületek hősugárzás elleni védelme Árnyékolás Energia megtakarításnyáron a klíma berendezéseknél Korróziálló, mivel a szerkezett minden eleme alumíniumból készül Télikert díszítőeleme A függesztékek és profilok az épület színesítő elemei A vászon megfelelő feszítése a vezetősínek által Hosszú élettartam és könnyű kezelhetőség az értékes alkotóelemeknek köszönhetően. Komfortos használat az elektromos működtetés által. Belátás elleni védelem a nagy üvegfelületeknél UV- védelem Egyszerű szerelés a rendszerelemeknek köszönhetően 1

2 Termékleírás Típus: HELLA tenda plus ( 30m 2 -ig) Ház Kétrészes, préselt alumíniumból, alumínium öntvény oldalpofával, integrált csapágyazással, csapokkal ellátva a vezetősín fogadásához. Javítófedél található az oldallezáró elem tetején, egyszerű hozzáférést biztosító javítófedél az oldalpofa tetején. Méret: 230 x 180mm. Egyes-vezetősín Préselt alumíniumból, mérete: 55 x 65 mm, C-forma az ejtőcső megvezetésére. Kefés tömítés a vezetősínbe kerülő szennyeződések ellen. Hornyok a szerelőkonzolok elhelyezéséhez. Ikervezetősín Préselt alumíniumból, mérete: 92x65 mm, sorolt szerkezetek beépítéséhez max. 4 szerkezetig. Vezetősín lezárás Alumínium öntvényből, feszítőzsinór visszafordító elemmel ellátva. Hajtás Elektromos hajtás vászontengelybe épített csőmotorral (230V/ 50 Hz), nyomatékérzékelővel az egyenletes műkődés biztosítása érdekében. Hőkapcsoló a túlterhelés ellen, beépített motorfék, VDE- és TÜV bevizsgálással. Ellenfeszítés Feszítőrendszer a vászontengelybe épített rugókötegekkel, ezáltal a kinyúlással arányos feszítőerő érhető el. Vászon Az aktuális vászonkollekció szerint. Színösszeállítás Ház, vezetősín, kinyúlóprofil, merevítőcső, rögzítő konzolok porszórt kivitelben RAL 9016 fehér, RAL 9006 ezüst és RAL 8019 szürkésbarna. Kérésre felár ellenében különszínben. Vászontengely Horganyzott acélcső, mérete: Ø 85mm, horonnyal ellátva. A vászontengely az árnyékoló leszerelése nélkül kivehető. Kinyúlóprofil Préselt alumíniumból horonnyal ellátva a vászon rögzítéséhez, méret: 116x72 mm Oldalsó lezárás alumíniumból készült végzáró elemmel. Merevítőcső Préselt alumíniumból, méret : Ø 60 x 2,5 mm oldalról a vezetősínre rögzítve, a vászon alátámasztására. (lásd műszaki dokumentáció). Mérethatár táblázat Mező Hajtás min. Szél. max. Szélesség [mm] max. [mm] max. Felület [m 2 ] Standard Soltis Standard Soltis Standard Soltis Allwetter Liberty Twilight Allwetter Liberty Twilight Allwetter Liberty Twilight [mm] Sunsilk Sunsilk Sunsilk [mm] Konzolok száma v.sinenként (250 mm-ig) 2500-ig ig ig 4 [mm] Konzolok száma v.sinenként (251 mm-től) 2000-ig ig 5000-ig 6500-ig

3 Vezetőcső és alátámasztás Típus: HELLA tenda plus ( 30m 2 -ig) Merevítőcső A merevítőcsövek száma függ az árnyékoló szélességétől és kinyúlásától. A mérettől függő darabszámokat az alábbi táblázat mutatja. Merevítőcső Merevítőcső tartó Cilinder fejű M8x18 Szélesség X... XX... 1 db merevítőcső 2 db merevítőcső Alapkivitelű fix alátámasztás (85 mm-es konzolhoz) Alátámasztás fix egyedi magasságokhoz (200, 300, 0, 500 mm magas konzolokhoz) Állítható alátámasztás állítható konzolokhoz ( mm konzolmagasságig) Alátámasztás 5.5 m szélesség felett a vezetősín konzolok magasságához igazodó házalátámasztást kell alkalmazni. Az alátámasztó konzolok a ház középvonalában rögzíthetők, úgy hogy az a télikert tartószerkezetének vonalába essen. Alapkivitelben rögzítő talpacskával szállítandó.

4 Méretmegadás Típus: HELLA tenda plus ( 30m 2 -ig) Vezetősínek Vezetősín kialakítás sorolt szerkezeteknél Ac Ac Előlnézet Előlnézet csatolásnál 30 Tengelyméret = Rendelési méret Tengelyméret 1 Tengelyméret 2 30 Oldalnézet 230 Merevítőcső Konzolok száma 12 min. 300 / max. 800 max. 20 min.110 / max Felülnézet Rendelési adatok: 1) Darab 2) Hajtásoldal kivülről nézve 3) Meghajtó vagy csatolt elem 4) Ház, vezetősín, kinyúlóprofil színe 5) Vászon típusa és színe 6) Késszélesség (B) = Tengelyméret 7) Készmagasság (H) = 8) Szerelési mód: A, B, C, D, E (lásd szerelőcsomagok) 9) Alapkivitelű konzol vagy egyedi konzolhossz 10) Egyedi kialakításokról rajzot kell mellékelni!

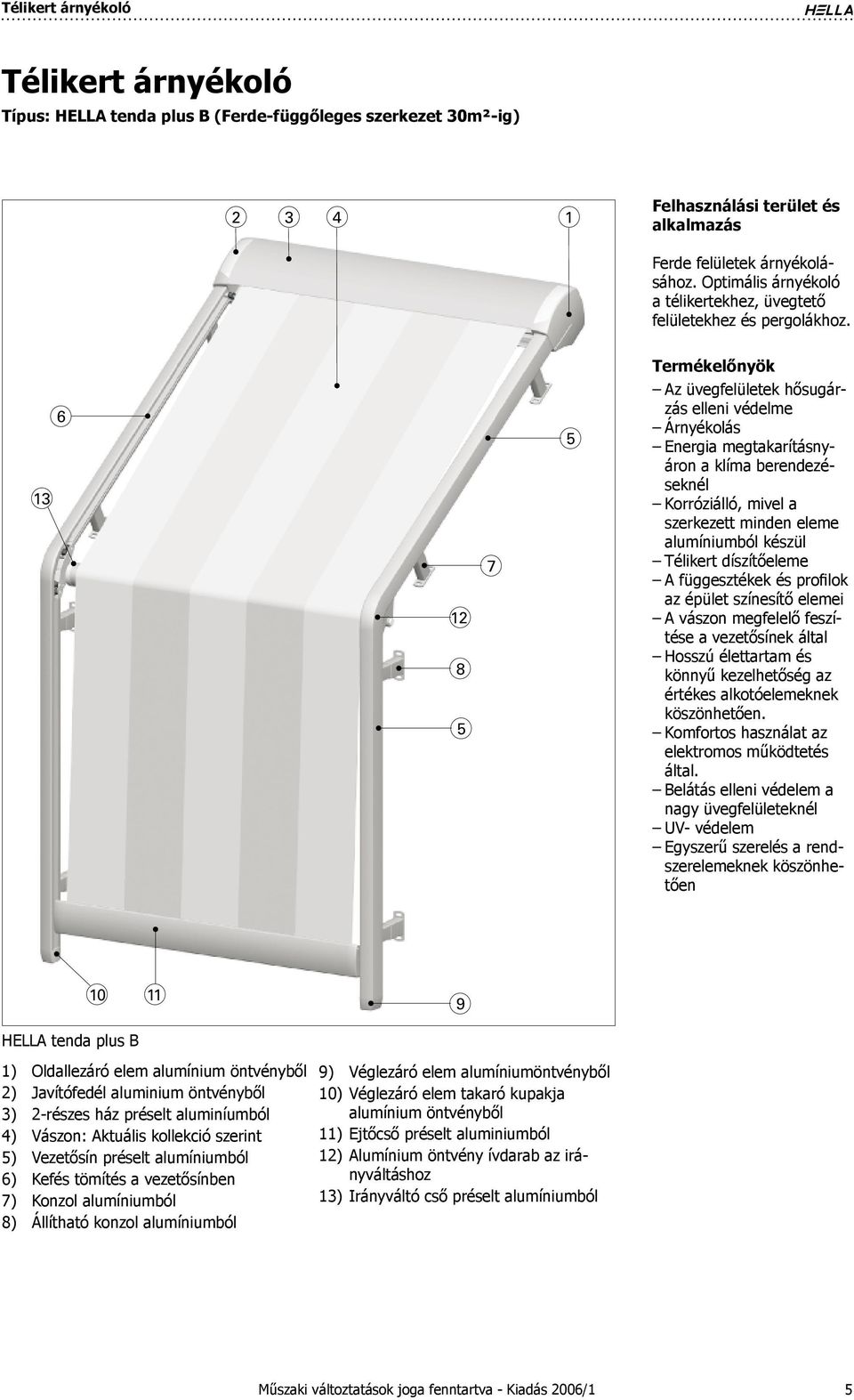

5 Télikert árnyékoló Típus: HELLA tenda plus B (Ferde-függőleges szerkezet 30m²-ig) Felhasználási terület és alkalmazás Ferde felületek árnyékolásához. Optimális árnyékoló a télikertekhez, üvegtető felületekhez és pergolákhoz. Termékelőnyök Az üvegfelületek hősugárzás elleni védelme Árnyékolás Energia megtakarításnyáron a klíma berendezéseknél Korróziálló, mivel a szerkezett minden eleme alumíniumból készül Télikert díszítőeleme A függesztékek és profilok az épület színesítő elemei A vászon megfelelő feszítése a vezetősínek által Hosszú élettartam és könnyű kezelhetőség az értékes alkotóelemeknek köszönhetően. Komfortos használat az elektromos működtetés által. Belátás elleni védelem a nagy üvegfelületeknél UV- védelem Egyszerű szerelés a rendszerelemeknek köszönhetően HELLA tenda plus B 1) 2) 3) 4) 5) 6) 7) 8) Oldallezáró elem alumínium öntvényből Javítófedél aluminium öntvényből 2-részes ház préselt aluminíumból Vászon: Aktuális kollekció szerint Vezetősín préselt alumíniumból Kefés tömítés a vezetősínben Konzol alumíniumból Állítható konzol alumíniumból 9) 10) 11) 12) 13) Véglezáró elem alumíniumöntvényből Véglezáró elem takaró kupakja alumínium öntvényből Ejtőcső préselt aluminiumból Alumínium öntvény ívdarab az irányváltáshoz Irányváltó cső préselt alumíniumból

6 Termékleírás Típus: HELLA tenda plus B (Ferde-függöleges szerkezet 30m 2 -ig) Ház Kétrészes, préselt alumíniumból, alumínium öntvény oldalpofával, integrált csapágyazással, csapokkal ellátva a vezetősín fogadásához. Javítófedél található az oldallezáró elem tetején, egyszerű hozzáférést biztosító javítófedél az oldalpofa tetején. Méret: 230 x 180mm. Egyes-vezetősín Préselt alumíniumból, mérete: 55 x 65 mm, C-forma az ejtőcső megvezetésére. Kefés tömítés a vezetősínbe kerülő szennyeződések ellen. Hornyok a szerelőkonzolok elhelyezéséhez. Vezetősín lezárás Alumínium öntvényből, feszítőzsinór visszafordító elemmel ellátva. Vászontengely Horganyzott acélcső, mérete: Ø 85mm, horonnyal ellátva. A vászontengely az árnyékoló leszerelése nélkül kivehető. Kinyúlóprofil Préselt alumíniumból horonnyal ellátva a vászon rögzítéséhez, méret: 116x72 mm Oldalsó lezárás alumíniumból készült végzáró elemmel. Merevítőcső Préselt alumíniumból, méret : Ø 60 x 2,5 mm oldalról a vezetősínre rögzítve, a vászon alátámasztására. (lásd műszaki dokumentáció). Irányváltó cső Préselt alumíniumból, méret: 80 x 2,5mm, oldalanként lezárás alumínium végzárósapkákkal, horganyzott acélból, a letörésbe építve. Irányváltó ív Alumínium öntvényből, csapágyazással, magába foglalva a merevítő csövet és a feszítőzsinórt. Hajtás Elektromos hajtás vászontengelybe épített csőmotorral (230V/ 50 Hz), nyomatékérzékelővel az egyenletes műkődés biztosítása érdekében. Hőkapcsoló a túlterhelés ellen, beépített motorfék, VDE- és TÜV bevizsgálással. Ellenfeszítés Feszítőrendszer a vászontengelybe épített rugókötegekkel, ezáltal a kinyúlással arányos feszítőerő érhető el. Vászon Az aktuális vászonkollekció szerint. Színösszeállítás Ház, vezetősín, kinyúlóprofil, merevítőcső, rögzítő konzolok porszórt kivitelben RAL 9016 fehér, RAL 9006 ezüst és RAL 8019 szürkésbarna. Kérésre felár ellenében különszínben. Mérethatár táblázat Mező Hajtás min. Szél. max. Szélesség [mm] max. [mm] max. Felület [m 2 ] Standard Soltis Standard Soltis Standard Soltis Allwetter Liberty Twilight Allwetter Liberty Twilight Allwetter Liberty Twilight [mm] Sunsilk Sunsilk Sunsilk [mm] 2500-ig 4500-ig 6500-ig Konzolok száma vezetősinenként (250 mm-ig) [mm] 2000-ig 3500-ig 5000-ig 6500-ig Konzolok száma vezetősinenként (251 mm-től)

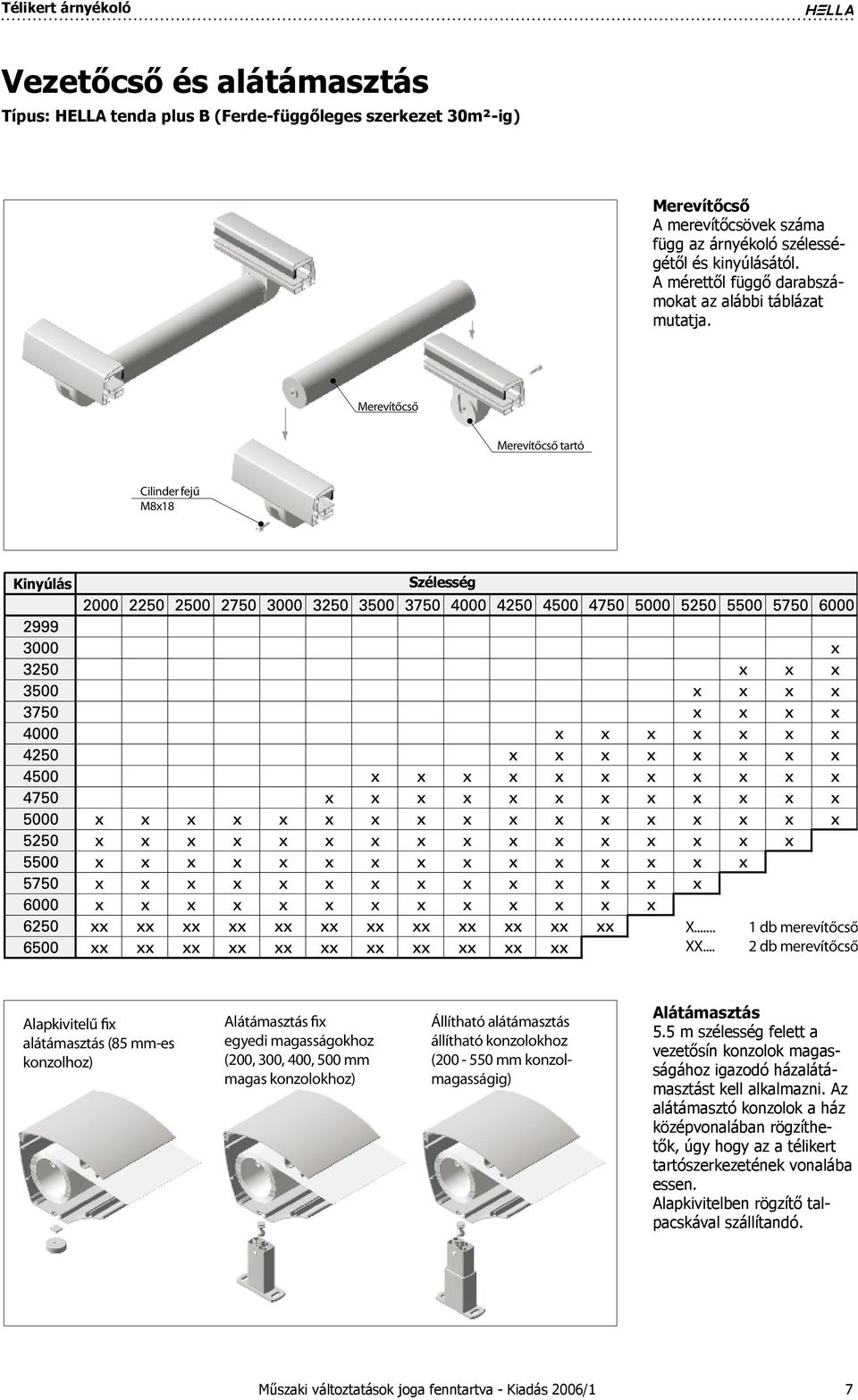

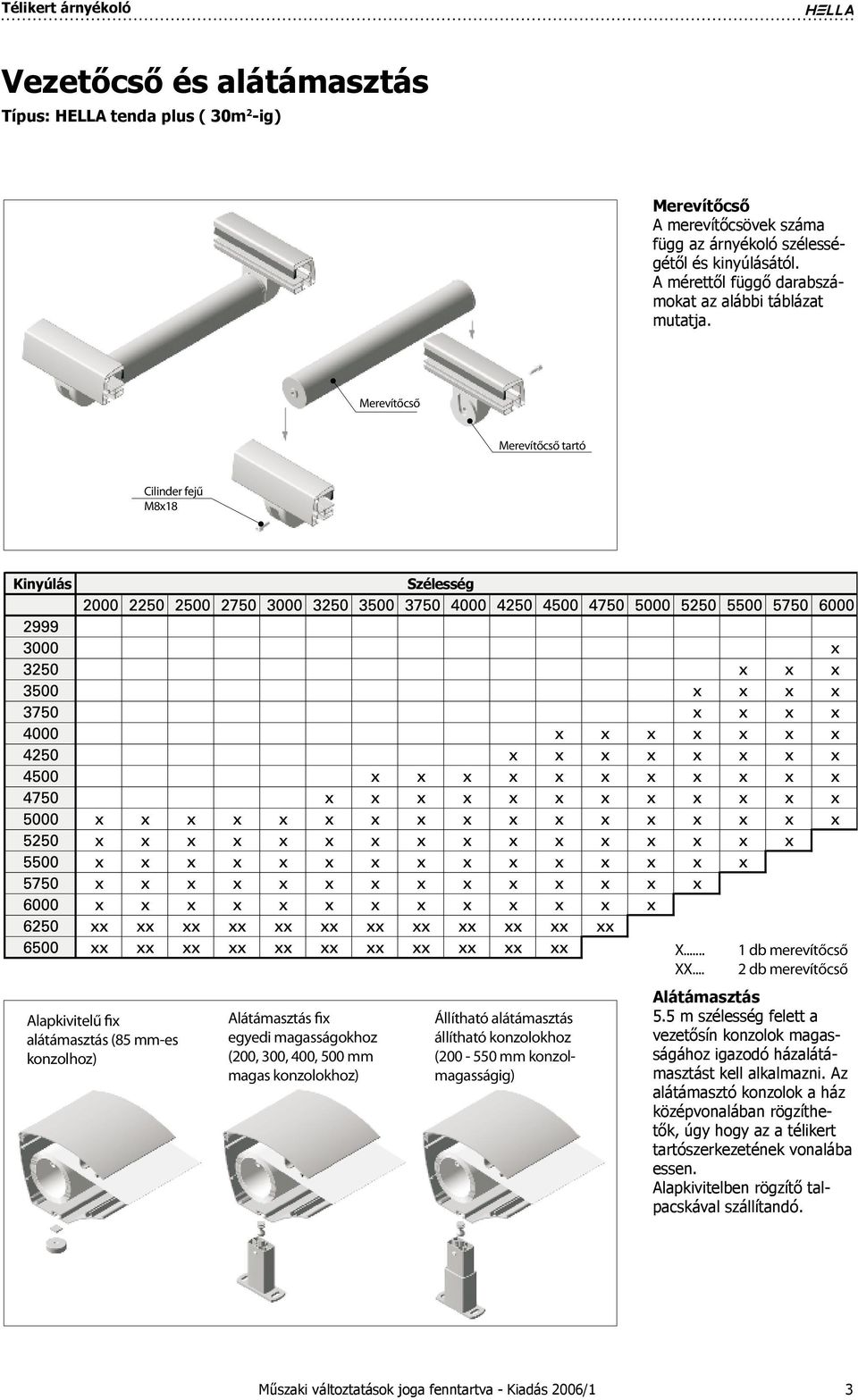

7 Vezetőcső és alátámasztás Típus: HELLA tenda plus B (Ferde-függőleges szerkezet 30m²-ig) Merevítőcső A merevítőcsövek száma függ az árnyékoló szélességétől és kinyúlásától. A mérettől függő darabszámokat az alábbi táblázat mutatja. Merevítőcső Merevítőcső tartó Cilinder fejű M8x18 Szélesség X... XX... 1 db merevítőcső 2 db merevítőcső Alapkivitelű fix alátámasztás (85 mm-es konzolhoz) Alátámasztás fix egyedi magasságokhoz (200, 300, 0, 500 mm magas konzolokhoz) Állítható alátámasztás állítható konzolokhoz ( mm konzolmagasságig) Alátámasztás 5.5 m szélesség felett a vezetősín konzolok magasságához igazodó házalátámasztást kell alkalmazni. Az alátámasztó konzolok a ház középvonalában rögzíthetők, úgy hogy az a télikert tartószerkezetének vonalába essen. Alapkivitelben rögzítő talpacskával szállítandó.

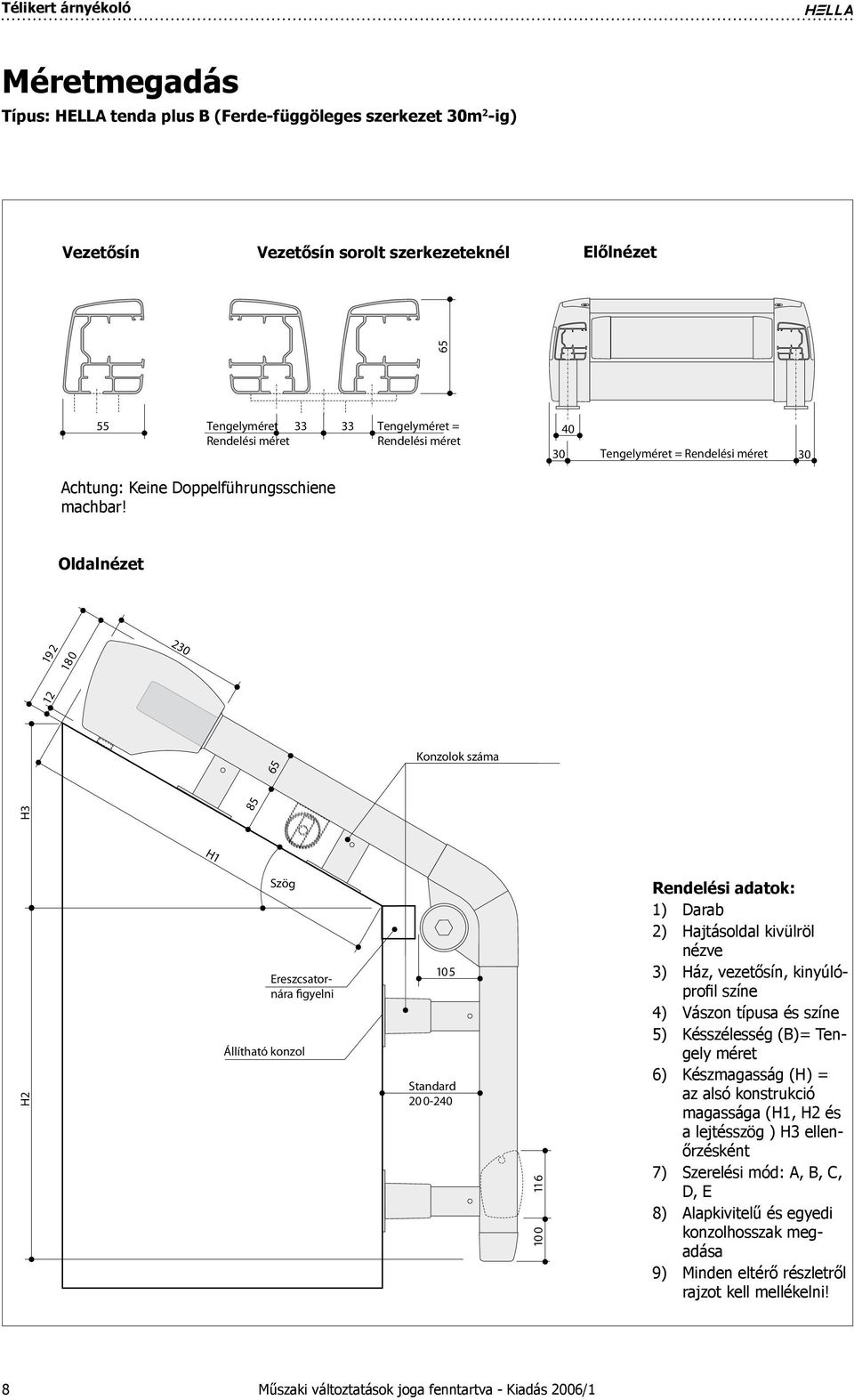

8 12 Télikert árnyékoló Méretmegadás Típus: HELLA tenda plus B (Ferde-függöleges szerkezet 30m 2 -ig) Vezetősín Vezetősín sorolt szerkezeteknél Előlnézet Tengelyméret Rendelési méret Tengelyméret = Rendelési méret 30 Tengelyméret = Rendelési méret 30 Achtung: Keine Doppelführungsschiene machbar! Oldalnézet H Konzolok száma H1 H2 Szög Ereszcsatornára figyelni Állítható konzol 105 Standard Rendelési adatok: 1) Darab 2) Hajtásoldal kivülröl nézve 3) Ház, vezetősín, kinyúlóprofil színe 4) Vászon típusa és színe 5) Késszélesség (B)= Tengely méret 6) Készmagasság (H) = az alsó konstrukció magassága (H1, H2 és a lejtésszög ) H3 ellenőrzésként 7) Szerelési mód: A, B, C, D, E 8) Alapkivitelű és egyedi konzolhosszak megadása 9) Minden eltérő részletről rajzot kell mellékelni!

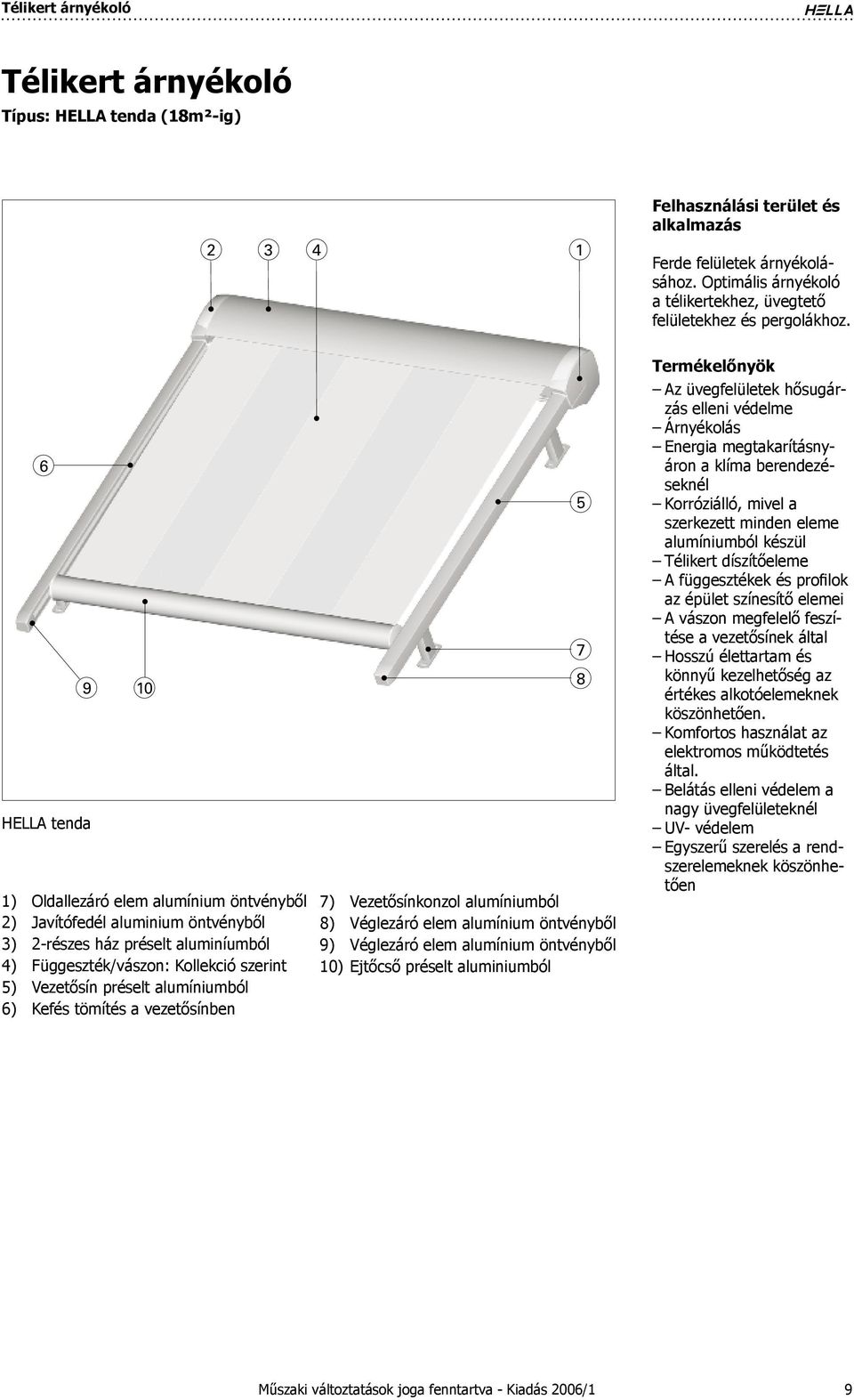

9 Télikert árnyékoló Típus: HELLA tenda (18m²-ig) Felhasználási terület és alkalmazás Ferde felületek árnyékolásához. Optimális árnyékoló a télikertekhez, üvegtető felületekhez és pergolákhoz. HELLA tenda 1) 2) 3) 4) 5) 6) Oldallezáró elem alumínium öntvényből Javítófedél aluminium öntvényből 2-részes ház préselt aluminíumból Függeszték/vászon: Kollekció szerint Vezetősín préselt alumíniumból Kefés tömítés a vezetősínben 7) Vezetősínkonzol alumíniumból 8) Véglezáró elem alumínium öntvényből 9) Véglezáró elem alumínium öntvényből 10) Ejtőcső préselt aluminiumból Termékelőnyök Az üvegfelületek hősugárzás elleni védelme Árnyékolás Energia megtakarításnyáron a klíma berendezéseknél Korróziálló, mivel a szerkezett minden eleme alumíniumból készül Télikert díszítőeleme A függesztékek és profilok az épület színesítő elemei A vászon megfelelő feszítése a vezetősínek által Hosszú élettartam és könnyű kezelhetőség az értékes alkotóelemeknek köszönhetően. Komfortos használat az elektromos működtetés által. Belátás elleni védelem a nagy üvegfelületeknél UV- védelem Egyszerű szerelés a rendszerelemeknek köszönhetően

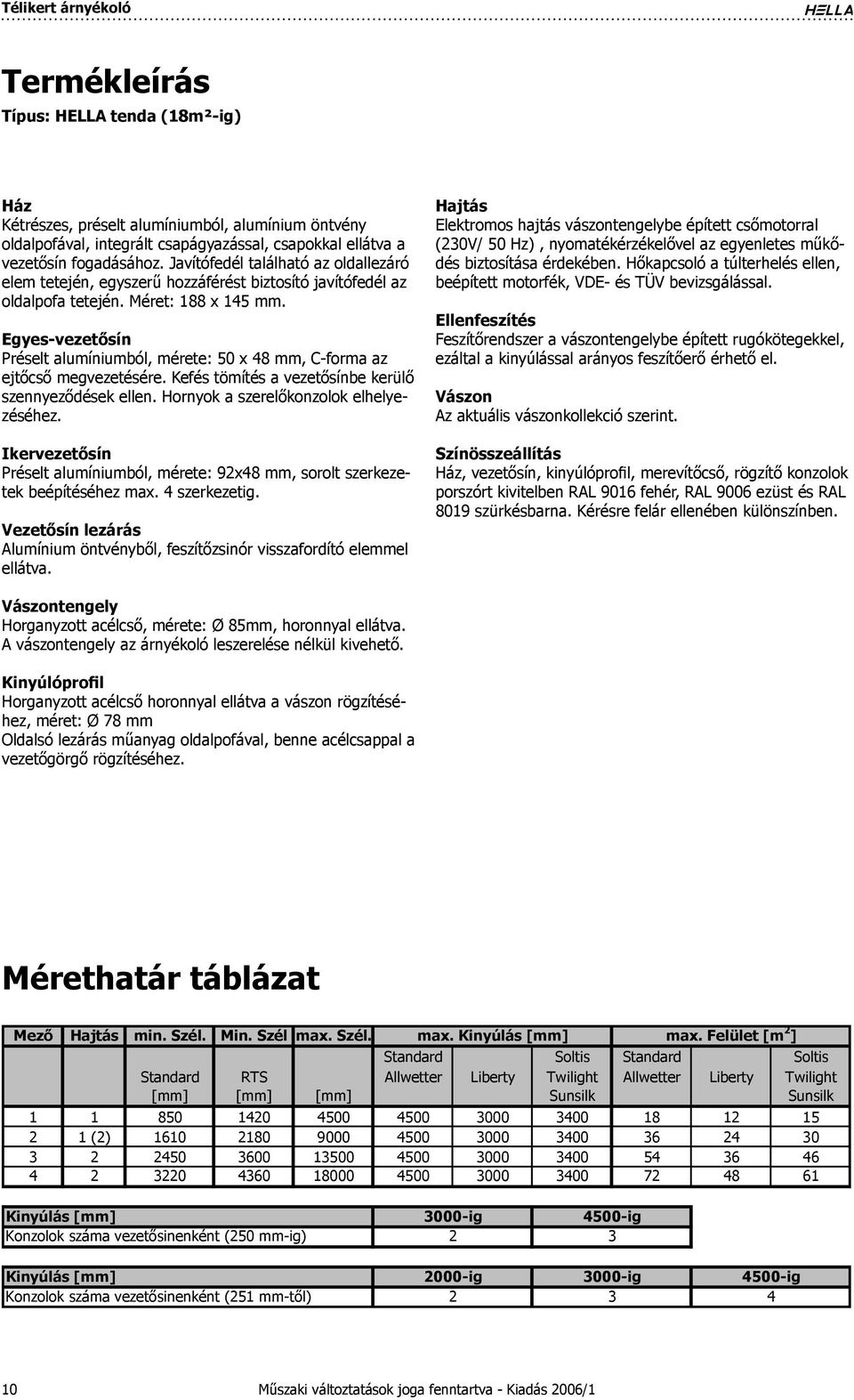

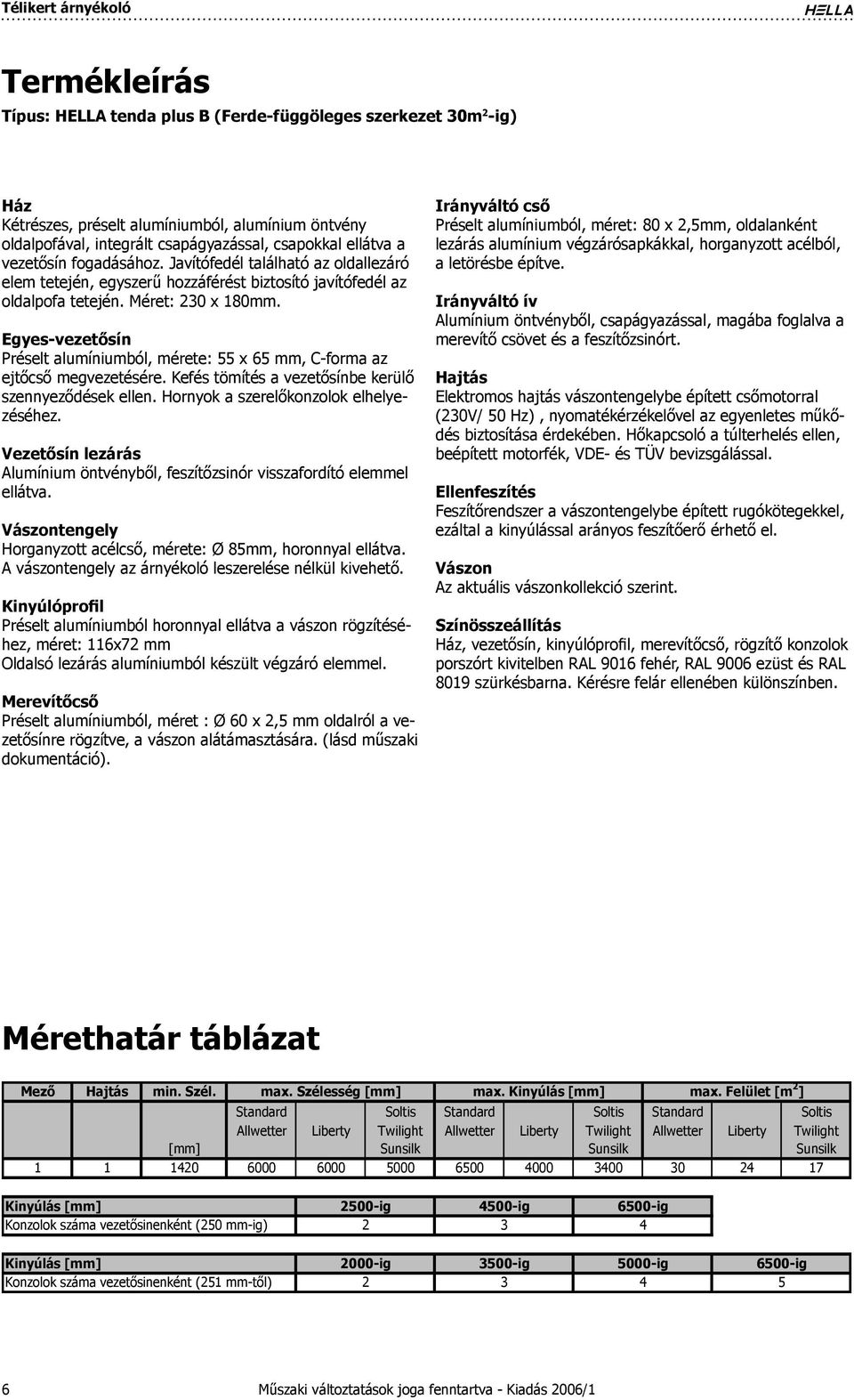

10 Termékleírás Típus: HELLA tenda (18m²-ig) Ház Kétrészes, préselt alumíniumból, alumínium öntvény oldalpofával, integrált csapágyazással, csapokkal ellátva a vezetősín fogadásához. Javítófedél található az oldallezáró elem tetején, egyszerű hozzáférést biztosító javítófedél az oldalpofa tetején. Méret: 188 x 145 mm. Egyes-vezetősín Préselt alumíniumból, mérete: 50 x 48 mm, C-forma az ejtőcső megvezetésére. Kefés tömítés a vezetősínbe kerülő szennyeződések ellen. Hornyok a szerelőkonzolok elhelyezéséhez. Ikervezetősín Préselt alumíniumból, mérete: 92x48 mm, sorolt szerkezetek beépítéséhez max. 4 szerkezetig. Vezetősín lezárás Alumínium öntvényből, feszítőzsinór visszafordító elemmel ellátva. Hajtás Elektromos hajtás vászontengelybe épített csőmotorral (230V/ 50 Hz), nyomatékérzékelővel az egyenletes műkődés biztosítása érdekében. Hőkapcsoló a túlterhelés ellen, beépített motorfék, VDE- és TÜV bevizsgálással. Ellenfeszítés Feszítőrendszer a vászontengelybe épített rugókötegekkel, ezáltal a kinyúlással arányos feszítőerő érhető el. Vászon Az aktuális vászonkollekció szerint. Színösszeállítás Ház, vezetősín, kinyúlóprofil, merevítőcső, rögzítő konzolok porszórt kivitelben RAL 9016 fehér, RAL 9006 ezüst és RAL 8019 szürkésbarna. Kérésre felár ellenében különszínben. Vászontengely Horganyzott acélcső, mérete: Ø 85mm, horonnyal ellátva. A vászontengely az árnyékoló leszerelése nélkül kivehető. Kinyúlóprofil Horganyzott acélcső horonnyal ellátva a vászon rögzítéséhez, méret: Ø 78 mm Oldalsó lezárás műanyag oldalpofával, benne acélcsappal a vezetőgörgő rögzítéséhez. Mérethatár táblázat Mező Hajtás min. Szél. Min. Szél max. Szél. max. [mm] max. Felület [m 2 ] Standard Soltis Standard Soltis Standard RTS Allwetter Liberty Twilight Allwetter Liberty Twilight [mm] [mm] [mm] Sunsilk Sunsilk (2) [mm] 3000-ig 4500-ig Konzolok száma vezetősinenként (250 mm-ig) 2 3 [mm] 2000-ig 3000-ig 4500-ig Konzolok száma vezetősinenként (251 mm-től)

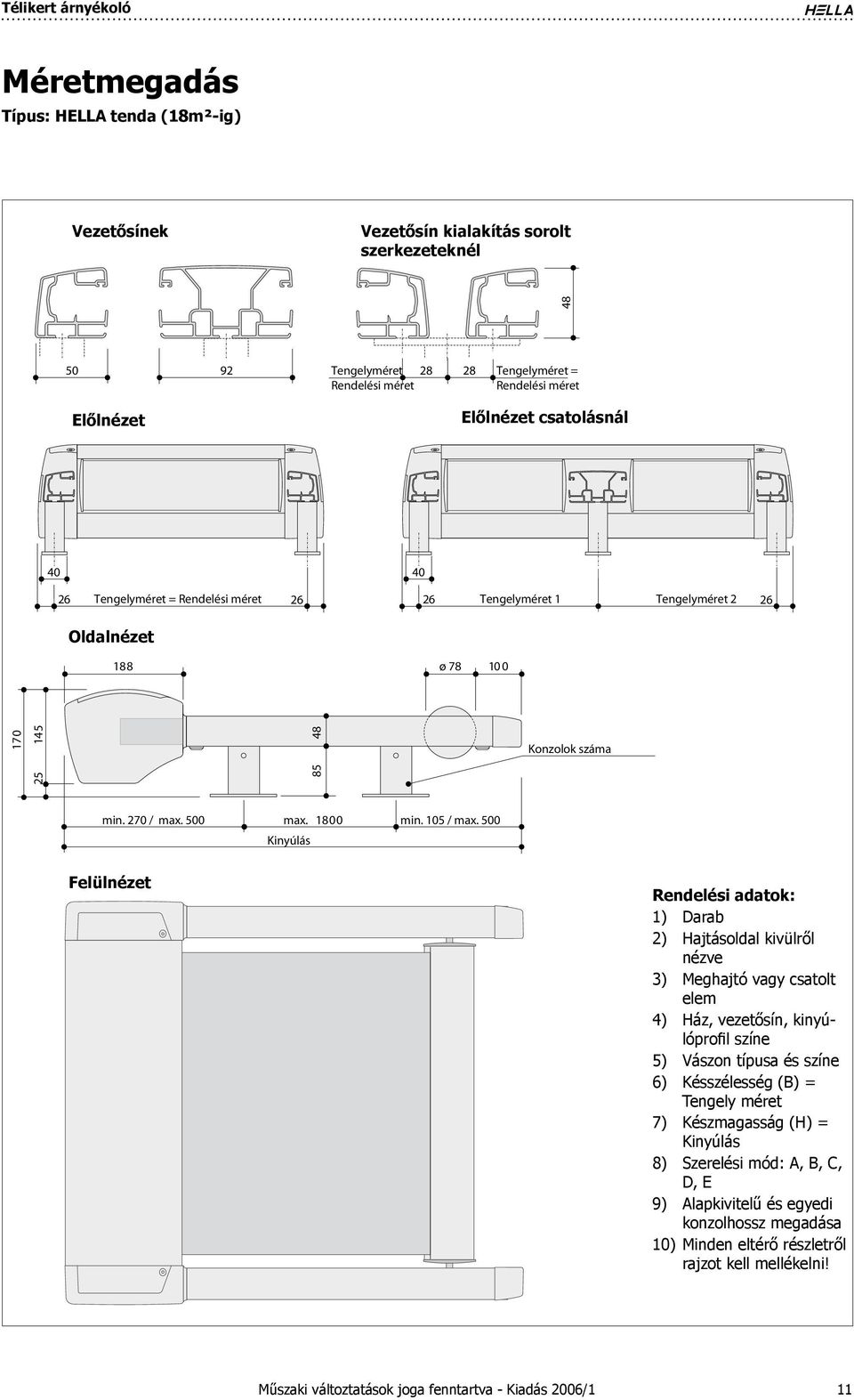

11 Méretmegadás Típus: HELLA tenda (18m²-ig) Vezetősínek Vezetősín kialakítás sorolt szerkezeteknél Tengelyméret Rendelési méret Tengelyméret = Rendelési méret Előlnézet Előlnézet csatolásnál 26 Tengelyméret = Rendelési méret Tengelyméret 1 Tengelyméret 2 26 Oldalnézet 188 ø Konzolok száma min. 270 / max. 500 max min. 105 / max. 500 Felülnézet Rendelési adatok: 1) Darab 2) Hajtásoldal kivülről nézve 3) Meghajtó vagy csatolt elem 4) Ház, vezetősín, kinyúlóprofil színe 5) Vászon típusa és színe 6) Késszélesség (B) = Tengely méret 7) Készmagasság (H) = 8) Szerelési mód: A, B, C, D, E 9) Alapkivitelű és egyedi konzolhossz megadása 10) Minden eltérő részletről rajzot kell mellékelni! 11

12 Télikert árnyékoló Típus: HELLA tenda D (Háromszög alakú szerkezet 9 m²-ig) Felhasználási terület és alkalmazás Ferde felületek árnyékolásához. Optimális árnyékoló a télikertekhez, üvegtető felületekhez és pergolákhoz. HELLA tenda D 1) 2) 3) 4) 5) Oldallezáró elem alumínium öntvényből Javítófedél alumínium öntvényből 2-részes ház préselt aluminíumból Függeszték/vászon: rácsozott szövet Soltis 92 Vezetösín préselt alumíniumból 6) 7) 8) 9) Kefés tömítés a vezetősínben Konzol alumíniumból Véglezáró elem alumínium öntvényből Vonólap alumíniumból, golyóscsapágyas vezetéssel, vászonhoz rögzítve. Termékelőnyök Az üvegfelületek hősugárzás elleni védelme Árnyékolás Energiamegtakarítás nyáron a klíma berendezéseknél Korróziálló, mivel a szerkezett minden eleme alumíniumból készül Télikert díszítőeleme A függesztékek és profilok az épület színesítő elemei A vászon megfelelő feszítése a vezetősínek által Hosszú élettartam és könnyű kezelhetőség az értékes alkotóelemeknek köszönhetően. Komfortos használat az elektromos működtetés által. Belátás elleni védelem a nagy üvegfelületeknél UV- védelem Egyszerű szerelés a rendszerelemeknek köszönhetően 12

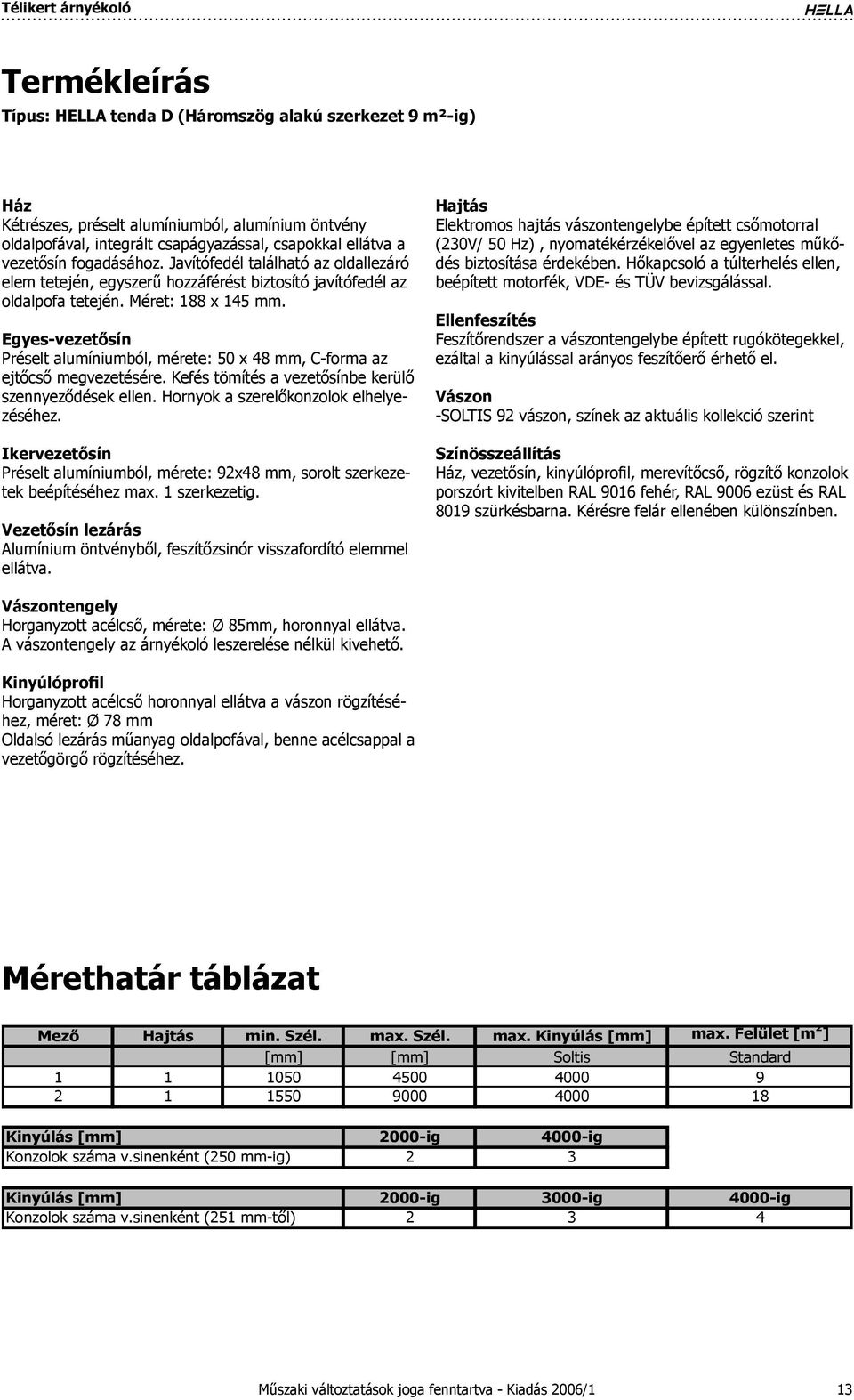

13 Termékleírás Típus: HELLA tenda D (Háromszög alakú szerkezet 9 m²-ig) Ház Kétrészes, préselt alumíniumból, alumínium öntvény oldalpofával, integrált csapágyazással, csapokkal ellátva a vezetősín fogadásához. Javítófedél található az oldallezáró elem tetején, egyszerű hozzáférést biztosító javítófedél az oldalpofa tetején. Méret: 188 x 145 mm. Egyes-vezetősín Préselt alumíniumból, mérete: 50 x 48 mm, C-forma az ejtőcső megvezetésére. Kefés tömítés a vezetősínbe kerülő szennyeződések ellen. Hornyok a szerelőkonzolok elhelyezéséhez. Ikervezetősín Préselt alumíniumból, mérete: 92x48 mm, sorolt szerkezetek beépítéséhez max. 1 szerkezetig. Vezetősín lezárás Alumínium öntvényből, feszítőzsinór visszafordító elemmel ellátva. Hajtás Elektromos hajtás vászontengelybe épített csőmotorral (230V/ 50 Hz), nyomatékérzékelővel az egyenletes műkődés biztosítása érdekében. Hőkapcsoló a túlterhelés ellen, beépített motorfék, VDE- és TÜV bevizsgálással. Ellenfeszítés Feszítőrendszer a vászontengelybe épített rugókötegekkel, ezáltal a kinyúlással arányos feszítőerő érhető el. Vászon -SOLTIS 92 vászon, színek az aktuális kollekció szerint Színösszeállítás Ház, vezetősín, kinyúlóprofil, merevítőcső, rögzítő konzolok porszórt kivitelben RAL 9016 fehér, RAL 9006 ezüst és RAL 8019 szürkésbarna. Kérésre felár ellenében különszínben. Vászontengely Horganyzott acélcső, mérete: Ø 85mm, horonnyal ellátva. A vászontengely az árnyékoló leszerelése nélkül kivehető. Kinyúlóprofil Horganyzott acélcső horonnyal ellátva a vászon rögzítéséhez, méret: Ø 78 mm Oldalsó lezárás műanyag oldalpofával, benne acélcsappal a vezetőgörgő rögzítéséhez. Mérethatár táblázat Mező Hajtás min. Szél. max. Szél. max. [mm] max. Felület [m 2 ] [mm] [mm] Soltis Standard [mm] Konzolok száma v.sinenként (250 mm-ig) [mm] Konzolok száma v.sinenként (251 mm-től) 2000-ig 00-ig ig 3000-ig 00-ig

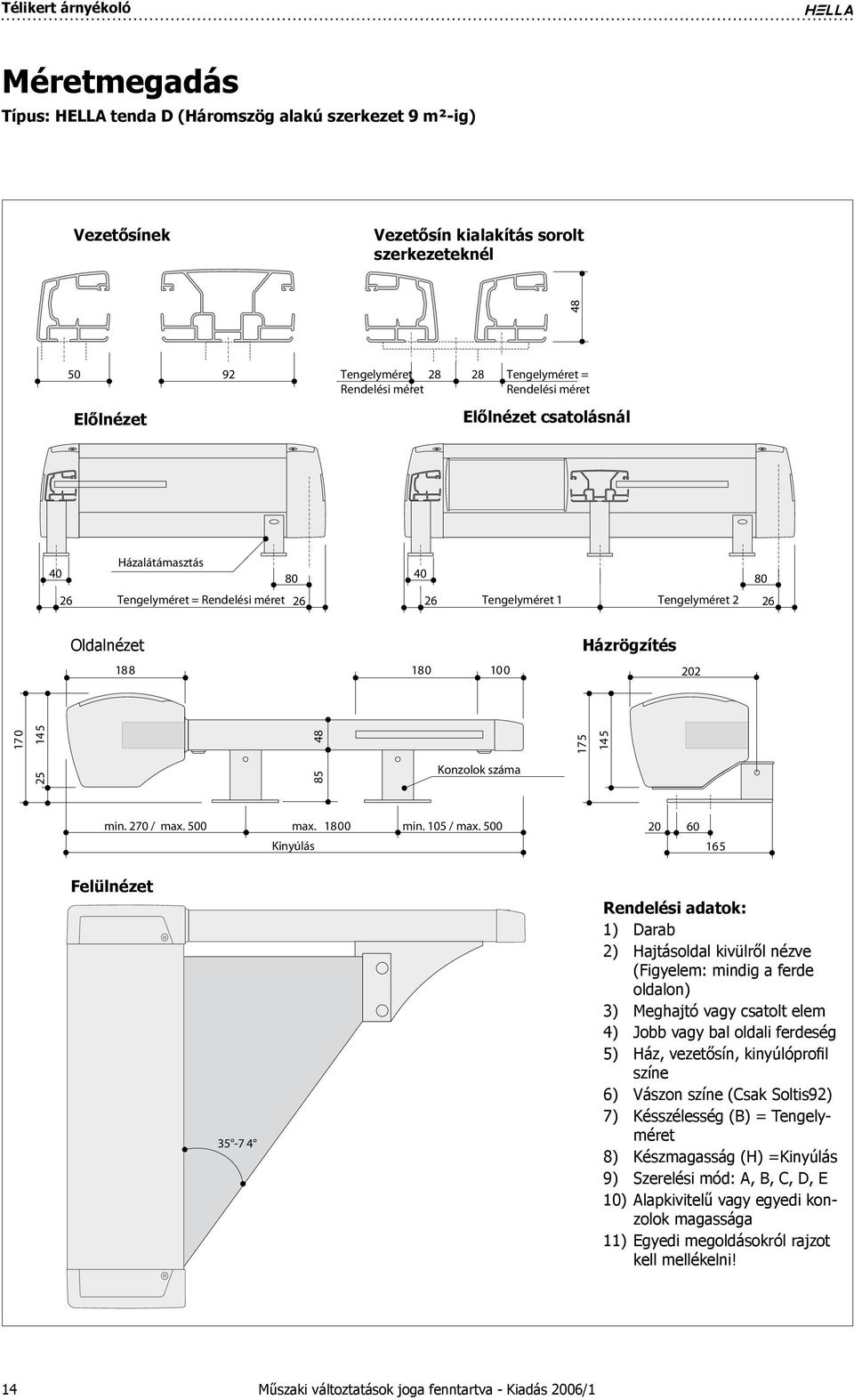

14 Méretmegadás Típus: HELLA tenda D (Háromszög alakú szerkezet 9 m²-ig) Vezetősínek Vezetősín kialakítás sorolt szerkezeteknél Előlnézet Tengelyméret Rendelési méret Tengelyméret = Rendelési méret Előlnézet csatolásnál Házalátámasztás 26 Tengelyméret = Rendelési méret Tengelyméret 1 Tengelyméret Oldalnézet Házrögzítés Konzolok száma min. 270 / max. 500 max min. 105 / max Felülnézet Rendelési adatok: 1) Darab 2) Hajtásoldal kivülről nézve (Figyelem: mindig a ferde oldalon) 3) Meghajtó vagy csatolt elem 4) Jobb vagy bal oldali ferdeség 5) Ház, vezetősín, kinyúlóprofil színe 6) Vászon színe (Csak Soltis92) 7) Késszélesség (B) = Tengelyméret 8) Készmagasság (H) = 9) Szerelési mód: A, B, C, D, E 10) Alapkivitelű vagy egyedi konzolok magassága 11) Egyedi megoldásokról rajzot kell mellékelni! 14

15 Általános: Konzolok Típus: HELLA tenda (tenda D), HELLA tenda plus (tenda plus B) Rögzítődübel Konzolmagasság Fix konzol 105 x mm porszórt alaplap Távtartó porszórt alumínium zártszelvény. Vezetősínhez történő rögzítés speciális dübellel és M8-as csavarral. Figyelem: felár ellenében egyedi magasságban is kérhető. Hosszfurat ø 9 x 23 5 Konzolmagasság Hosszfurat ø 9 x Rögzítődübel Vízkivezető furat ø 6m Állítható konzol magassága 10 0 Állítható konzol magassága Állítható konzol Az alsó elem 100 mm magas 105 x mm-es alaplappal, porszórt állítható idompréselt alumíniumból. A rögzítés dübellel és M8-as csavarral történik a vezetősínhez. Figyelem: felár ellenében különleges magasságban is kérhető. Artikel- Verstellbenummer reich [mm] F F F F F F6 Sonderlänge 15

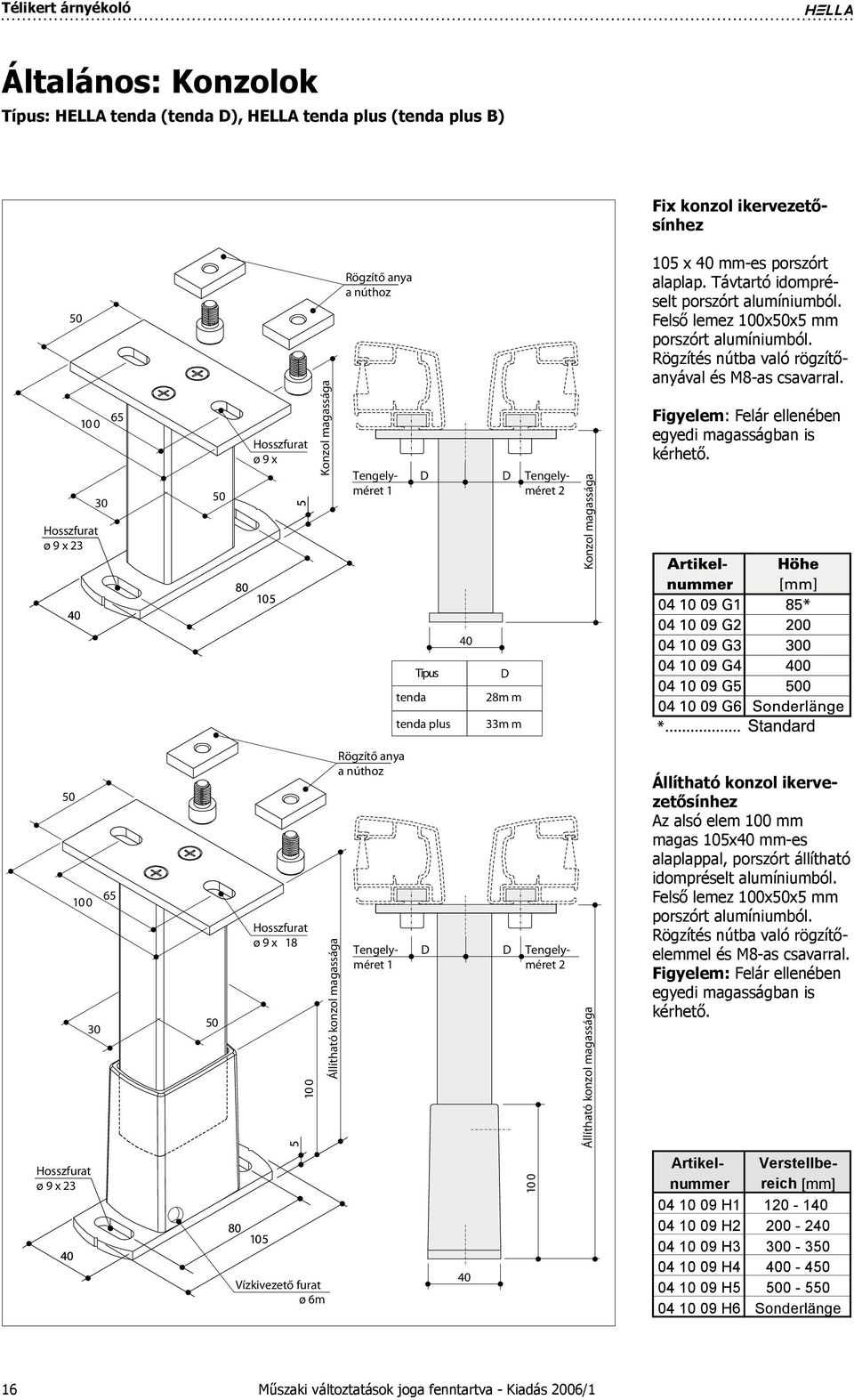

16 Általános: Konzolok Típus: HELLA tenda (tenda D), HELLA tenda plus (tenda plus B) Fix konzol ikervezetősínhez Hosszfurat ø 9 x Hosszfurat ø 9 x 5 Konzol magassága Rögzítő anya a núthoz Tengelyméret 1 D D Tengelyméret 2 Konzol magassága 105 x mm-es porszórt alaplap. Távtartó idompréselt porszórt alumíniumból. Felső lemez 100x50x5 mm porszórt alumíniumból. Rögzítés nútba való rögzítőanyával és M8-as csavarral. Figyelem: Felár ellenében egyedi magasságban is kérhető tenda Típus tenda plus D 28m m 33m m Hosszfurat ø 9 x Állítható konzol magassága Rögzítő anya a núthoz Tengelyméret 1 D D Tengelyméret 2 Állítható konzol magassága Állítható konzol ikervezetősínhez Az alsó elem 100 mm magas 105x mm-es alaplappal, porszórt állítható idompréselt alumíniumból. Felső lemez 100x50x5 mm porszórt alumíniumból. Rögzítés nútba való rögzítőelemmel és M8-as csavarral. Figyelem: Felár ellenében egyedi magasságban is kérhető. Hosszfurat ø 9 x Vízkivezető furat ø 6m 10 0 Artikel- Verstellbenummer reich [mm] H H H H H H6 Sonderlänge 16

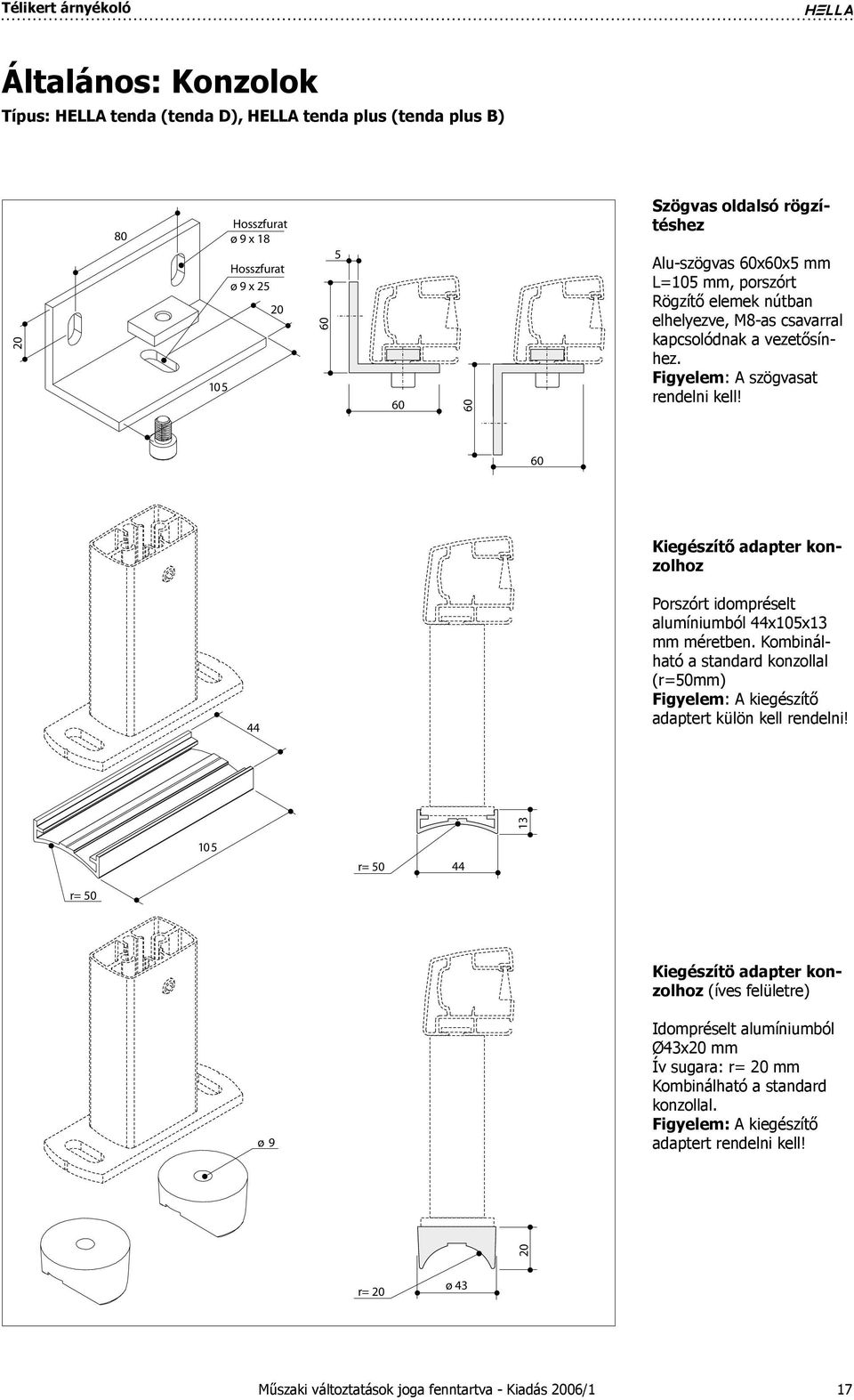

17 Általános: Konzolok Típus: HELLA tenda (tenda D), HELLA tenda plus (tenda plus B) Hosszfurat ø 9 x 18 Hosszfurat ø 9 x Szögvas oldalsó rögzítéshez Alu-szögvas 60x60x5 mm L=105 mm, porszórt Rögzítő elemek nútban elhelyezve, M8-as csavarral kapcsolódnak a vezetősínhez. Figyelem: A szögvasat rendelni kell! 60 Kiegészítő adapter konzolhoz 44 Porszórt idompréselt alumíniumból 44x105x13 mm méretben. Kombinálható a standard konzollal (r=50mm) Figyelem: A kiegészítő adaptert külön kell rendelni! r= r= 50 Kiegészítö adapter konzolhoz (íves felületre) ø 9 Idompréselt alumíniumból Ø43x20 mm Ív sugara: r= 20 mm Kombinálható a standard konzollal. Figyelem: A kiegészítő adaptert rendelni kell! 20 r= 20 ø 43 17

18 Általános: Rögzítőszett Típus: HELLA tenda (tenda D), HELLA tenda plus (tenda plus B) Rögzítőszett A/50 (Cikksz U1) Rögzítőszett A/80 (Cikksz U2) Rögzítőszett A/90 (Cikksz U3) Rögzítőszett A/100 (Cikksz U4) Szerelés alumínium szerkezetre Rögzítőszett C/100 (Cikksz U6) Rögzítőszett C/130 (Cikksz U7) Rögzítőszett C/200 (Cikksz U8) Szerelés fa-alumínium vagy alumínium függönyfal szerkezetekre E-Jot csavar A2 ø6.3 L = 50(80/90/100) E-Jot alátét Tömítőszalag 3 mm Tőcsavar A2 M8 L=100/130/200 U-alátét M8 nagy Anya M8 U-alátét M8 Gumialátét M8 Rögzítőszett B (Cikksz U5) Szerelés faszerkezetre Alátét M8 Hatlapfejű facsavar ø8x80 Tömítőszalag 3 mm Tőcsavar A2 M8 L=80/130/200 U-alátét M8 U-alátét M8 Gumialátét Anya M8 Rögzítőszett E/100 (Cikksz V1) Rögzítőszett E/150 (Cikksz V2) Szerelés alumíniumszerkezetre ászokcsavarral Rögzítőszett D (Cikksz U9) Szerelés téglára vagy betonra. Az L-konzolt külön kell rendelni! Ászokcsavar M8 L= 100/150 U-alátét M8 nagy Anya M8 Alátét M8 U-alátét M8 Gumialátét M8 Univerzális dübel ø10 Hatlapfejű facsavar ø8x80 Figyelem: Minden rögzítőelem A2 minőségű nemesacélból! 18

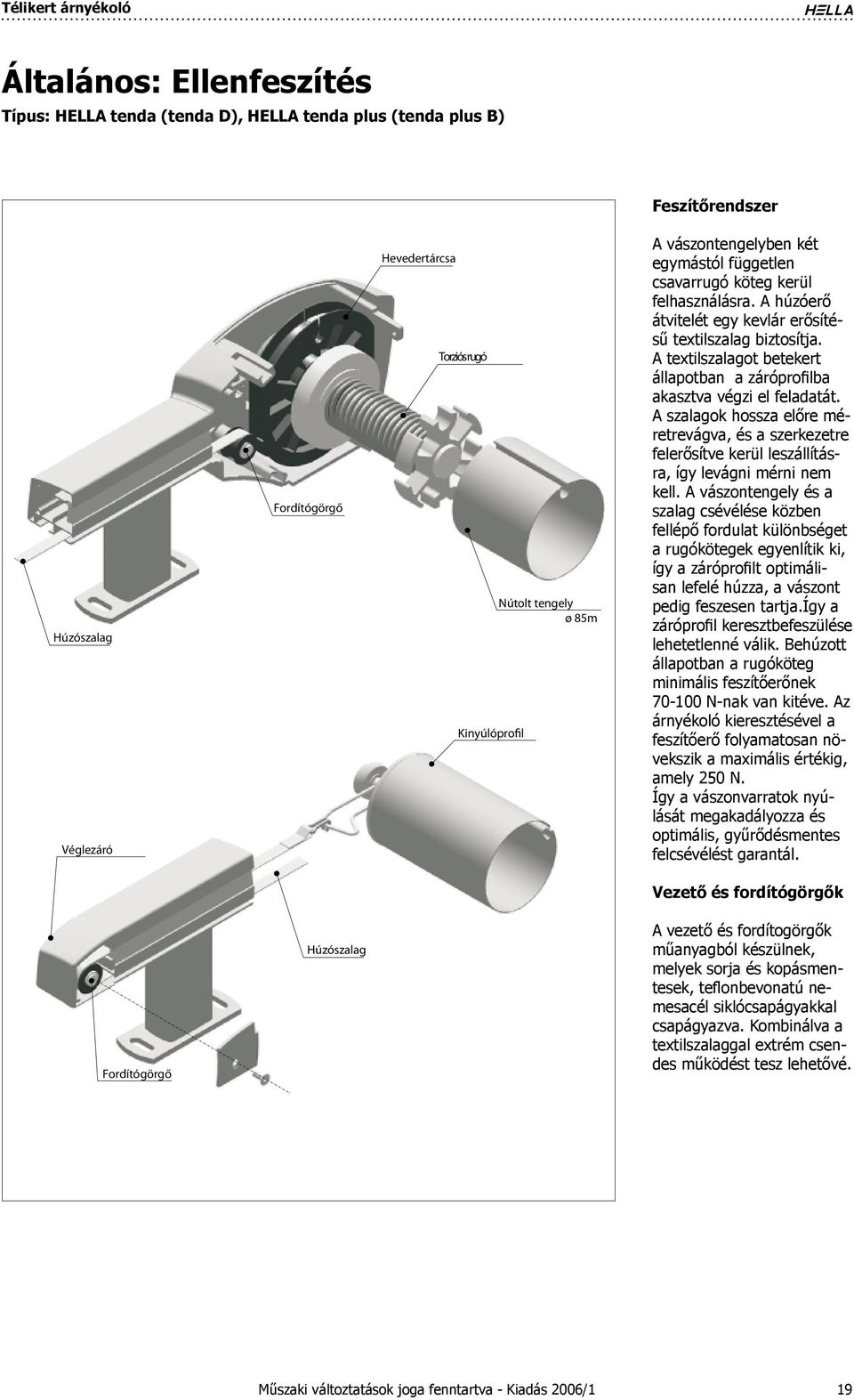

19 Általános: Ellenfeszítés Típus: HELLA tenda (tenda D), HELLA tenda plus (tenda plus B) Feszítőrendszer Húzószalag Véglezáró Fordítógörgő Hevedertárcsa Torziós rugó Kinyúlóprofil Nútolt tengely ø 85m A vászontengelyben két egymástól független csavarrugó köteg kerül felhasználásra. A húzóerő átvitelét egy kevlár erősítésű textilszalag biztosítja. A textilszalagot betekert állapotban a záróprofilba akasztva végzi el feladatát. A szalagok hossza előre méretrevágva, és a szerkezetre felerősítve kerül leszállításra, így levágni mérni nem kell. A vászontengely és a szalag csévélése közben fellépő fordulat különbséget a rugókötegek egyenlítik ki, így a záróprofilt optimálisan lefelé húzza, a vászont pedig feszesen tartja.így a záróprofil keresztbefeszülése lehetetlenné válik. Behúzott állapotban a rugóköteg minimális feszítőerőnek N-nak van kitéve. Az árnyékoló kieresztésével a feszítőerő folyamatosan növekszik a maximális értékig, amely 250 N. Így a vászonvarratok nyúlását megakadályozza és optimális, gyűrődésmentes felcsévélést garantál. Vezető és fordítógörgők Fordítógörgő Húzószalag A vezető és fordítogörgők műanyagból készülnek, melyek sorja és kopásmentesek, teflonbevonatú nemesacél siklócsapágyakkal csapágyazva. Kombinálva a textilszalaggal extrém csendes működést tesz lehetővé. 19

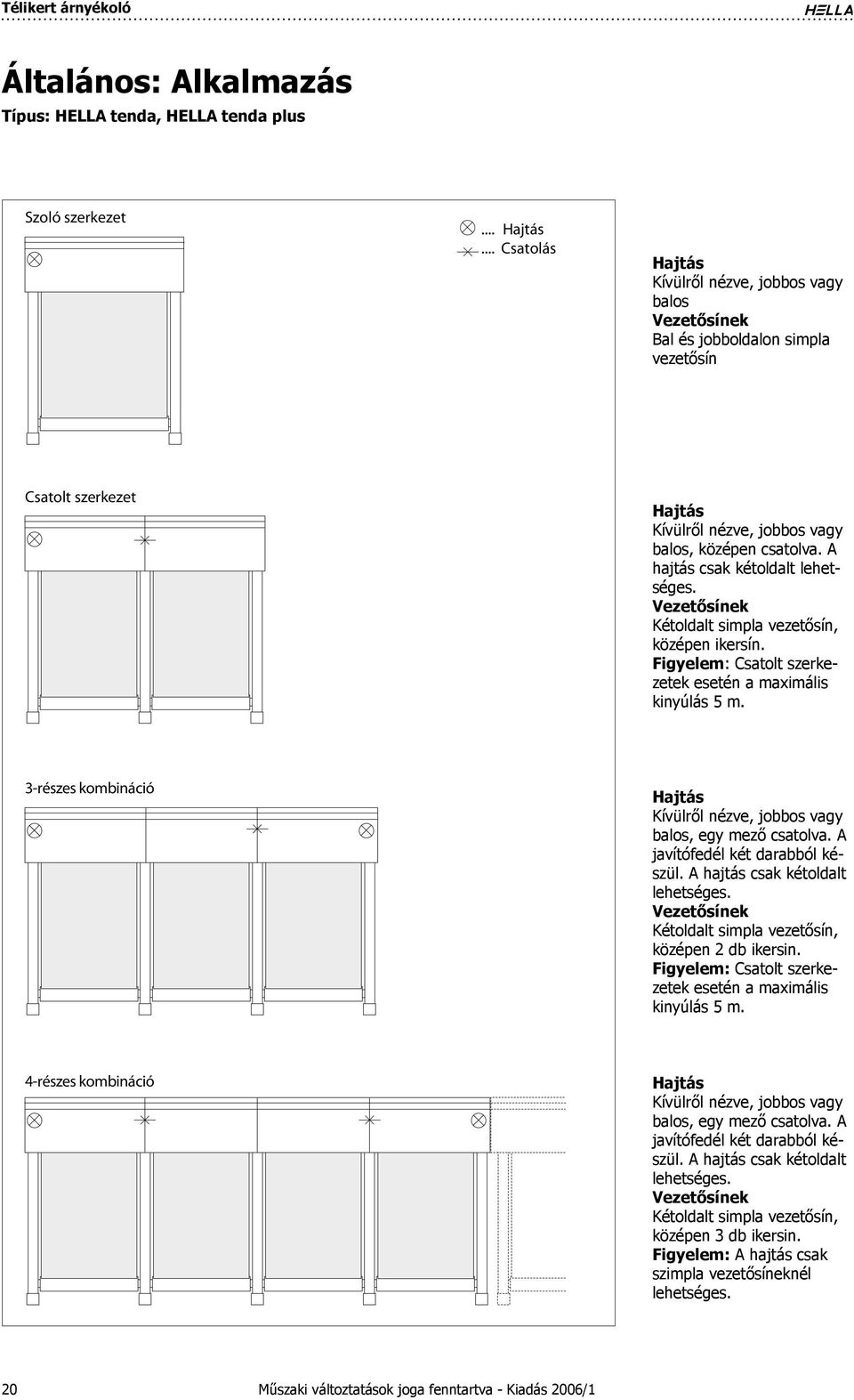

20 Általános: Alkalmazás Típus: HELLA tenda, HELLA tenda plus Szoló szerkezet... Hajtás... Csatolás Hajtás Kívülről nézve, jobbos vagy balos Vezetősínek Bal és jobboldalon simpla vezetősín Csatolt szerkezet Hajtás Kívülről nézve, jobbos vagy balos, középen csatolva. A hajtás csak kétoldalt lehetséges. Vezetősínek Kétoldalt simpla vezetősín, középen ikersín. Figyelem: Csatolt szerkezetek esetén a maximális kinyúlás 5 m. 3-részes kombináció Hajtás Kívülről nézve, jobbos vagy balos, egy mező csatolva. A javítófedél két darabból készül. A hajtás csak kétoldalt lehetséges. Vezetősínek Kétoldalt simpla vezetősín, középen 2 db ikersin. Figyelem: Csatolt szerkezetek esetén a maximális kinyúlás 5 m. 4-részes kombináció Hajtás Kívülről nézve, jobbos vagy balos, egy mező csatolva. A javítófedél két darabból készül. A hajtás csak kétoldalt lehetséges. Vezetősínek Kétoldalt simpla vezetősín, középen 3 db ikersin. Figyelem: A hajtás csak szimpla vezetősíneknél lehetséges. 20
