1 Gyártmányismertetö Alkalmazás A G.U-emelötoló-bukó vasalatok alkalmazási területei: 2-6 részes emelötoló ajtók 2-4 részes emelötoló ablakok fém tokalsókkal (küszöbbel) és felsö vezetövel A G.U-emelötoló-bukó vasalatok alkalmazási területei: 2-4 részes emelötoló-bukó ajtók 2-4 részes emelötoló-bukó ablakok fém tokalsókkal (küszöbbel) és felsö vezetövel Kivitel G.U-933K emelötoló vasalat Ez a vasalat legfeljebb 250 kg súlyú szárnyakhoz készül, amelyek 4 görgös futókocsival és rögzíthetö összekötörúddal vannak felszerelve. A futógörgök müanyaggal bevont, recézett golyóscsapágyak. A szárny vastagság mm, a szárnytávolság 28 mm. Az emelörúdzár 37,5 mm-es furattávú, profilcilinder befogadására alkalmas. G.U-936K emelötoló vasalat Ez a vasalat legfeljebb 150 kg súlyú szárnyakhoz készül, amelyek 4 görgös futókocsival és rögzíthetö összekötörúddal vannak felszerelve. A futógörgök müanyaggal bevont, recézett golyóscsapágyak. A szárny vastagság mm, a szárnytávolság 28 mm. Az emelörúdzár 27,5 mm-es furattávú, profilcilinder befogadására alkalmas. G.U-953 emelötoló-bukó vasalat Ez a vasalat legfeljebb 250 kg súlyú szárnyakhoz készül, amelyek 4 görgös futókocsival és rögzíthetö összekötörúddal vannak felszerelve. A futógörgök müanyaggal bevont, recézett golyóscsapágyak. A szárny vastagság mm, a szárnytávolság 28 mm és 10 mm. Az emelörúdzár 37,5 mm-es furattávú, profilcilinder befogadására alkalmas. Az ollók kiakaszthatók, és benyomotthelyzetben beállíthatók. Kilincsek A DIRIGENT kilincsek alumíniumból készülnek, és takartan rögzíthetök. A rozetták erös rözítövel és szilárd csappal vannak ellátva. Alapkivitelnél a kilincsek profilcilinder-nyílás nélkül készülnek. A programot profilcilinder nyílással ellátott, kétoldalról müködtethetö profilcilinder nyílással ellátott, és kivehetö kilincsek egészítik ki. Fém tokalsók GU-Thermostep fém tokalsó Alumínium-fém tokalsó, mely alsó keret-lezáróként, megfelelöen illeszkedik az emelötoló, emelötoló-bukó elemekhez. Höhídmentes kialakítású. Felsö vezetök P 888, P 903, P 1029 felsö vezetök Aluminium vezetösínek az emelötoló szárnyakhoz. Összeállításuk a profilrendszer alapján történik. A vaslatok válogatása Azért különösen fontos az emelötoló, emelötoló-bukó vasalatok megfelelö "összeválogatása", mert különbség van az egyes profil-rendszerekhez szükséges alátétekben, távtartókban Ezen alkatrészek a "" tabellákban megtalálhatók. A rendszerfüggö távtartók a szerelési utasításokban, és egyéb alapdokumentációkban találhatók meg. Alapszínek Az emelötoló, emelötoló-bukó vasalatok az alábbi alapszínekben rendelhetök: EV 1 a látható alumínium alkatrészek EV-1-re eloxáltak UC 3 a látható alumínium alkatrészek közép bronzra eloxáltak UC 5 a látható alumínium alkatrészek sötét bronzra eloxáltak fehér a látható alumínium alkatrészek fehérek (RAL 9016) A fém tokalsók és tokborítások EV-1-re eloxáltak. További színek és felületkialakítások külön kérésre. Alapanyagok, korrozióvédelem Az egyes vasalatalkatrészek jó minöségü acél-, horgany- és alumínium ötvözetekböl készülnek. Az anyag fajtája szerint ezek a részek horganyzottak krómozottak, illetve eloxáltak. Rövidítések b. balos CSE csomagolási egység j. jobbos KM Kilincsmagasság P Z Profilcilinder S Z M Szárny magasság SZSZ Szárny szélesség S Z V Szárny vastagság TKM Tokszélesség, külméret 44

2 Gyártmányismertetö Alkalmazás Profilrendszer[1] Szárny elrende- Vasalat Fém Felsö Tok- Szárny- Alapzés Sémák [2] tokalsó vezetö profil profil rajzszám A C D F G H Alphacan-Fersina G.U-933 K P 1060 K B L E POR Aluplast 4000 G.U-933 K GU-Thermostep HZ 703 HF 704 G.U-953 K GU-Thermostep P 1029 HZ 703 HF 704 Austroplast G.U-933 K GU-Thermostep HZ 703 HF 704 G.U-953 K GU-Thermostep P 1029 HZ 703 HF 704 Brügmann G.U-933 K GU-Thermostep HS 112 HS 100 G.U-953 K GU-Thermostep P 1029 HS 112 HS 100 Deceuninck G.U-933 K P 1060 P 1480 P Eurodur 3S G.U-933 K GU-Thermostep G.U-953 K GU-Thermostep P Exte G.U-933 K P 1060 K Gealan 3000 G.U-933 K GU-Thermostep G.U-936 K GU-Thermostep Helmitin G.U-933 K L.B.-Profile G.U-933 K G.U-953 K P Osmopane G.U-933 K GU-Thermostep 4210/ G.U-953 K GU-Thermostep P / Plus Plan G.U-933 K HST-ZP HST-FLR G.U-953 K HST-ZP HST-FLR Rehau S 730 G.U-933 K GU-Thermostep G.U-953 K GU-Thermostep P Riva G.U-933 K P 1060 K Roplasto G.U-933 K G.U-953 K P Salamander id G.U-933 K GU-Thermostep G.U-953 K GU-Thermostep P Schüco CT70 G.U-933 K G.U-953 K P Thyssen AD G.U-933 K GU-Thermostep HS 1 HS 2 G.U-953 K GU-Thermostep P 1029 HS 1 HS 2 Trocal 900 G.U-933 K TSB TST Veka Softline G.U-933 K GU-Thermostep G.U-953 K GU-Thermostep P Veka Topline G.U-933 K GU-Thermostep [1] Durette, Edil, Gromatic, Helling és Home profil-rendszerekkel kapcsolatban keresse szaktanácsadóinkat. [2] A-C sémák megtalálhatók a katalógusban; a D, F, G és H sémákkal kapcsolatban keresse szaktanácsadóinkat. 45

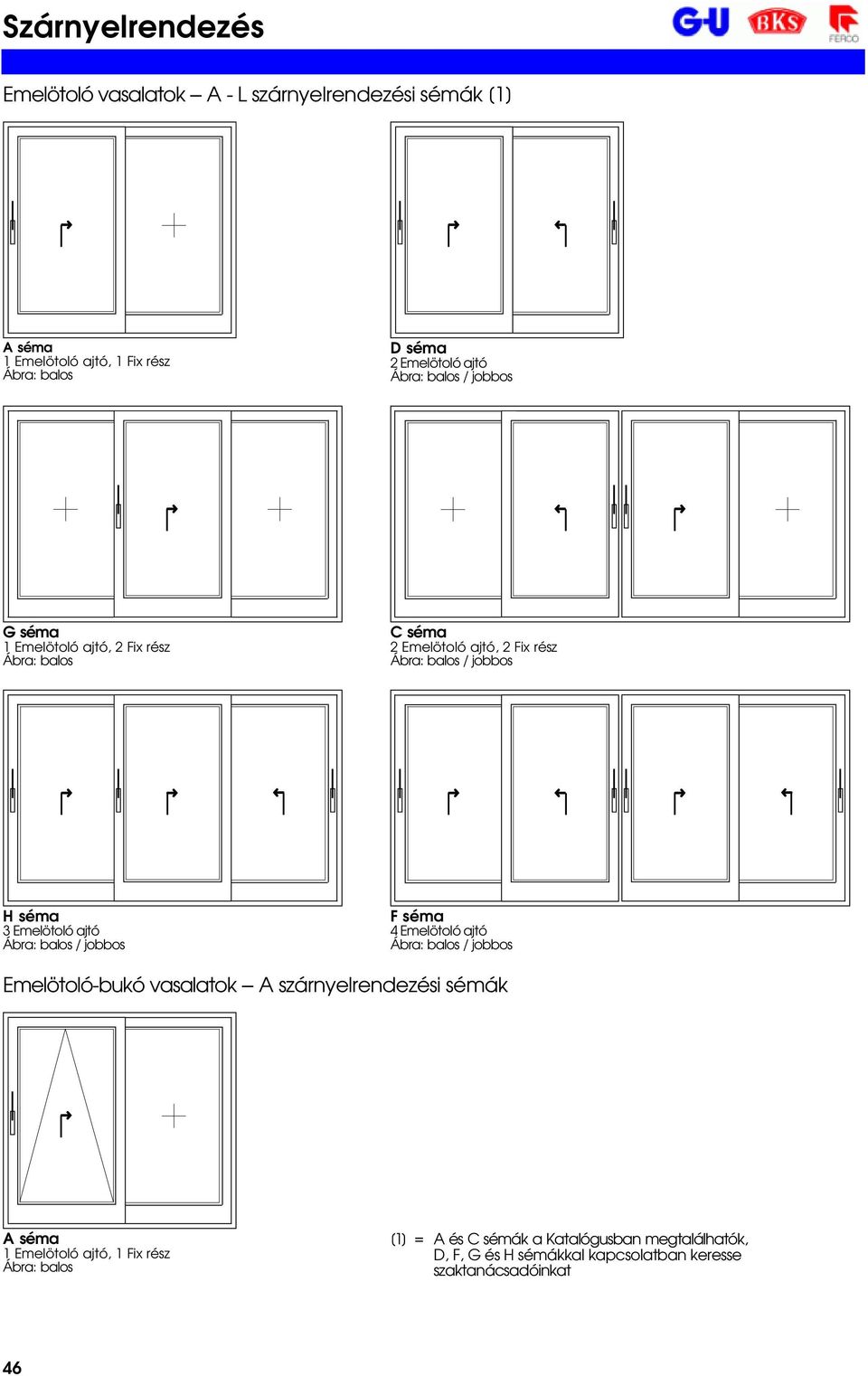

3 Szárnyelrendezés Emelötoló vasalatok A - L szárnyelrendezési sémák [1] A séma 1 Emelötoló ajtó, 1 Fix rész Ábra: balos D séma 2 Emelötoló ajtó Ábra: balos / jobbos G séma 1 Emelötoló ajtó, 2 Fix rész Ábra: balos C séma 2 Emelötoló ajtó, 2 Fix rész Ábra: balos / jobbos H séma 3 Emelötoló ajtó Ábra: balos / jobbos F séma 4 Emelötoló ajtó Ábra: balos / jobbos Emelötoló-bukó vasalatok A szárnyelrendezési sémák A séma 1 Emelötoló ajtó, 1 Fix rész Ábra: balos [1] = A és C sémák a Katalógusban megtalálhatók, D, F, G és H sémákkal kapcsolatban keresse szaktanácsadóinkat 46

4 Kilincsek Kilincsek ajtókhoz és ablakokhoz DIRIGENT Aluminium kilincsek 1 DIRIGENT belsö kilincs profilcilinder furat nélkül 1 Húzókagyló 1 DIRIGENT belsö kilincs profilcilinder furattal 1 Húzókagyló 1 DIRIGENT kétoldalas kilincs profilcilinder furattal 2 Süllyesztett csavar M 6 x 100 Emelötoló vasalatok Belsö kilincs csomag G.U-933/936 H DIRIGENT profilcilinder furat nélkül Kilincs furattáv. 40 mm, fix K * Belsö kilincs csomag G.U-933/936 H DIRIGENT profilcilinder furat nélkül K * Emelötoló-bukó vasalatok Belsö kilincs csomag G.U-953/956 H DIRIGENT profilcilinder furat nélkül Kilincs furattáv. 40 mm, fix K * Belsö kilincs csomag G.U-953/956 H DIRIGENT profilcilinder furat nélkül K * Emelötoló vasalatok Belsö kilincs csomag G.U-933/936 H DIRIGENT profilcilinder furattal K * Emelötoló-bukó vasalatok Belsö kilincs csomag G.U-933/936 H DIRIGENT profilcilinder furattal K * Emelötoló vasalatok Kétoldal. kilincs csomag G.U-933/936 H DIRIGENT profilcilinder furattal Kilincs furattáv. 145 mm, szabad K * Emelötoló-bukó vasalatok Kétoldal. kilincs csomag G.U-953/956 H DIRIGENT profilcilinder furattal Kilincs furattáv. 145 mm, szabad K * DIRIGENT Réz polírozott kilincsek DIRIGENT Se Biztonsági kilincsek Emelötoló vasalatok Emelötoló vasalatok Emelötoló vasalatok Emelötoló vasalatok Belsö kilincs G.U-933/936 DIRIGENT profilcilinder furat nélkül Belsö kilincs G.U-933/936 DIRIGENT profilcilinder furattal l Belsö kilincs G.U-933/936 DIRIGENT profilcilinder furattal l Kétoldalas kilincs G.U-933/936 DIRIGENTSe profilcilinder furattal Kilincs furattáv. 145 mm, szabad * Emelötoló-bukó vasalatok Emelötoló-bukó vasalatok Emelötoló-bukó vasalatok Emelötoló-bukó vasalatok Belsö kilincs G.U-953/956 DIRIGENT profilcilinder furat nélkül Belsö kilincs G.U-953/956 DIRIGENT profilcilinder furattal Belsö kilincs G.U-953/956 DIRIGENT profilcilinder furattal Kétoldalas kilincs G.U-953/956 DIRIGENT Se profilcilinder furattal Kilincs furattáv. 145 mm, szabad * Húzókagyló Húzókagyló Húzókagyló Se * 47

5 Tartozékok Emelötoló vasalat G.U-933/936 K Emelötoló-bukó vasalat G.U-953/956 K DIRIGENT kilincs kivehetö * Belsö rozetta profilcilinder furat nélkül * Belsö rozetta Húzókagyló profilcilinder furattal * * lehetöség: Húzókagyló * Külsö rozetta * Középzár csomag, álló K Süllyesztett csavar M 6 kétoldalsa kilincshez - Hossz profil-rendszer alapján M 6 x Alphacan-Fersina Eurodur 3S Helmitin M 6 x Aluplast 4000 Austroplast Gealan 3000 Home Plus Plan Profex Rehau S 730 Riva Thyssen AD Trocal 900 Veka Softline M 6 x Aluplast Deceuninck Osmopane M 6 x Brügmann Exte L.B.-Profile Roplasto Salamander id Schüco CT70 Peremeütközö csomag 90 K * Emelötoló vasalat G.U-933/936 K Takarókorong * Persely * Süllyesztett lemezcsavar, lezárókoronghoz - Hossz profil-rendszer alapján 3,9 x * Alphacan-Fersina Aluplast Aluplast 4000 Austroplast Deceuninck Eurodur 3S Gealan 3000 Helmitin Home L.B.-Profile Osmopane Plus Plan Rehau S 730 Roplasto Schüco CT70 Thyssen AD Trocal 900 Veka Softline 3,9 x * Brügmann Exte Riva Salamander id Takarósín * Rúdzár toldó * Reteszelöbak K Emelötoló-bukó vasalat G.U-953/956 K Középzár csomag K Tokborítások, fém tokalsók Tokrögzítö vas Toldó P * Tömítöprofil P 859 W Futósín, magas P 432, 3500 mm Kiegyenlítösín 42 x 4 x 3000 mm

6 Emelötoló vasalat G.U-933 K / Tokalsóval Profil-rendszer szerint C séma szérny nagyság alapján A és C sémákhoz [1] Db Megnevezés CSE Alphacan- Aluplast 4000 Brügmann [6] A C Fersina [6] Austroplast 1 2 Alapkarton G.U-933 K 1 K K K Tartozék csomag G.U-933 K 1 K K K DIRIGENT kilincs [1] * * * 1 2 Takaró rozetta külsõ [1] * * 1 Meneteslap csomag 1 K K Emelötoló rúdzár G.U-933 [1] 1190 ~ * ~ * ~ * ~ * TKM G.U-Thermostep-alaptest [2] **-0-* **-0-* 1 1 TKM Vízvetõ csomag [3] 1 K **-0-* K **-0-* 1 2 SZSZ Rátétsín csomag A [4] 1 K **-0-* K **-0-* 1 1 TKM Szigetelõ gumi, 50 m Tokrögzítö [5] TKM Tokalsó csomag P 1060 K 1 K **-0-* [5] = 1 tokrögzítö G.U-thermostep-alaptesthez [6] = Futókocsi magasabban lévõ összekötörúddal [7] =Pontos kilincsmagasság a pontos profilméret alapján Takaró kupak Emelötoló rúdzár DIRIGENT Kilincs Húzókagyló Takaró rozetta külsö szárny nagyság alapján A és C sémákhoz [1] Db Megnevezés CSE Eurodur 3S Deceuninck Exte [6] A C 1 2 Alapkarton G.U-933 K 1 K K K Tartozék csomag G.U-933 K 1 K K K DIRIGENT kilincs [1] * * * 1 2 Húzókagyló [1] * * 1 2 Takaró rozetta külsõ [1] * 1 csomag 1 K K Távtartó, emelötoló rúdzárhoz Távtartó, fotókocsihoz Emelötoló rúdzár G.U-933 [1] 1190 ~ * ~ * ~ * ~ * TKM G.U-Thermostep-alaptest [2] **-0-* 1 1 TKM Vízvetö csomag [3] 1 K **-0-* 1 2 F F Rátétsín csomag A [4] 1 K **-0-* 1 1 TKM Szigetelö gumi, 50 m Tokrögzitö [5] TKM Tokalsó csomag P 1060 K 1 K **-0-* K **-0-* 1 2 Futósín P 432 [2] [1] * = Típusszín: 1 = EV 1, 4 = UC 3, 5 = UC 5 [2] * = Típusszín: 1 = EV 1, 5 = UC 5 (nur Gr. 50) [5] = 1 Tokrögzítö G.U-Thermostep-alaptest [6] = Futókocsi magaabban lévö összekötörúddal [7] =Pontos kilincs magasság a pontos profilméret alapján Futókocsi, elsõ ütközöbak 49

7 Emelötoló vasalat G.U-933 K / Tokalsóval Profil rendszer alapján C séma Takaró kupak Emelötoló rúdzár DIRIGENT Kilincs Húzókagyló Takaró rozetta külsö szárny nagyság alapján A és C sémákhoz [1] Db Megnevezés CSE Gealan 3000 Gealan Helmitin [5] A C G.U-936 K 1 2 Alapkarton G.U-933 K 1 K K K Tartozék csomag G.U-933 K 1 K K DIRIGENT kilincs [1] * * * 1 Peremütközö csomag 90 [1] 1 K * K * 1 Meneteslap csomag 1 K csomag 1 K K Emelötoló rúdzár G.U-933 [1] Hossz KM [4] Megr.szám S Z M S Z M 1190 ~ * ~ * ~ * ~ * Emelötoló rúdzár G.U-936 [1] Hossz KM [7] Megr.szám S Z M 1190 ~ * ~ * ~ * ~ * TKM G.U-Thermostep-Alaptest [2] **-0-* 1 1 TKM Vízvetö csomag [3] 1 K **-0-* 1 2 SZSZ Rátétsín csomag A [4] 1 K **-0-* 1 1 TKM Szigetelö gumi, 50 m Tokrögzítö [5] TKM Höhídmentes tokalsó P 1060 K 1 K **-0-* 1 2 Kiegyenlitösín [2] [5] = 1 tokrögzítö G.U-thermostep-alaptesthez [6] = Futókocsi magasabban lévõ összekötörúddal [7] =Pontos kilincsmagasság a pontos profilméret alapján szárny nagyság alapján A és C sémákhoz [1] Db Megnevezés CSE Osmopane PlusPlan Rehau S 730 A C 1 2 Alapkarton G.U-933 K 1 K K K Tartozék csomag G.U-933 K 1 K K K DIRIGENT kilincs [1] * * * 1 2 Húzókagyló [1] * 1 Meneteslap csomag 1 K csomag 1 K Emelötoló rúdzár G.U-933 [1] 1190 ~ * ~ * ~ * ~ * Hossz Megr.szám S Z M S Z M S Z M TKM G.U-Thermostep-Alaptest [2] **-0-* **-0-* 1 1 TKM Vízvetõ csomag [3] 1 K **-0-* K **-0-* 1 2 SZSZ Rátétsín csomag A [4] 1 K **-0-* K **-0-* 1 1 TKM Szigetelö gumi, 50 m Tokrögzitö [5] [5] = 1 tokrögzítö G.U-thermostep-alaptesthez [7] =Pontos kilincsmagasság a pontos profilméret alapján Futókocsi, elsõ ütközöbak 50

8 Emelötoló vasalat G.U-933 K / Tokalsóval Profil rendszer alapján C séma Takaró kupak Emelötoló rúdzár DIRIGENT Kilincs Húzókagyló Takaró rozetta külsö szárny nagyság alapján A és C sémákhoz [1] Db Megnevezés CSE Riva [6] Roplasto Salamander id A C L.B.-Profile [6] 1 2 Alapkarton G.U-933 K 1 K K K Tartozék csomag G.U-933 K 1 K K K DIRIGENT kilincs [1] * * * 1 2 Takaró rozetta külsö [1] * * 1 Peremütközö csaomag 90 [1] 1 K * 1 Meneteslap csomag 1 K K Emelötoló rúdzár G.U-933 [1] 1190 ~ * ~ * ~ * ~ * TKM G.U-Thermostep-Alaptest [2] **-0-* 1 1 TKM Vízvetö csomag [3] 1 K **-0-* 1 2 SZSZ Rátétsín csomag A [4] 1 K **-0-* 1 1 TKM Szigetelö gumi 50 m Tokrögzítö [5] TKM Höhídmentes tokalsó P 1060 K 1 K **-0-* 1 2 Futósín P 432 [2] [5] = 1 tokrögzítö G.U-thermostep-alaptesthez [6] = Futókocsi magasabban lévõ összekötörúddal [7] =Pontos kilincsmagasság a pontos profilméret alapján szárny nagyság alapján A és C sémákhoz [1] Db Megnevezés CSE Schüco CT70 Thyssen AD Trocal 900 [6] A C 1 2 Alapkarton G.U-933 K 1 K K K Tartozék csomag G.U-933 K 1 K K K DIRIGENT kilincs [1] * * * 1 2 Húzókagyló [1] * * 1 csomag 1 K Tömítölap Süllyesztett lemezcsavar csomag 1 K Alsó tokösszekötö csomag 1 K Emelötoló rúdzár G.U-933 [1] 1190 ~ * ~ * ~ * ~ * TKM G.U-Thermostep-Alaptest [2] **-0-* 1 1 TKM Vízvetö csomag [3] 1 K **-0-* 1 2 SZSZ Rátétsín csomag A [4] 1 K **-0-* 1 1 TKM Szigetelö gumi 50 m Tokrögzítö [5] TKM Höhídmentes tokalsó P **-0-* [5] = 1 tokrögzítö G.U-thermostep-alaptesthez [6] = Futókocsi magasabban lévõ összekötörúddal [7] =Pontos kilincsmagasság a pontos profilméret alapján Futókocsi, elsõ ütközöbak 51

9 Emelötoló vasalat G.U-933 K / Tokalsóval Profil rendszer alapján C séma szárny nagyság alapján A és C sémákhoz [1] Db Megnevezés CSE Veka Softline Veka Topline A C 1 2 Alapkarton G.U-933 K 1 K K Tartozék csomag G.U-933 K 1 K K DIRIGENT kilincs [1] * * Süllyesztett csavar M 5 x Emelötoló rúdzár G.U-933 [1] Hossz KM [7] Megr.szám S Z M S Z M 1190 ~ * ~ * ~ * ~ * Hossz Megr.szám SZSZ SZSZ TKM G.U-Thermostep-Alaptest [2] **-0-* **-0-* 1 1 TKM Vízvetö csomag [3] 1 K **-0-* K **-0-* 1 2 SZSZ Rátétsín csomag A [4] 1 K **-0-* K **-0-* 1 1 TKM Szigetelö gumi 50 m Tokrogzítö [5] [5] = 1 tokrögzítö G.U-thermostep-alaptesthez [7] =Pontos kilincsmagasság a pontos profilméret alapján Takaró kupak DIRIGENT Kilincs Emelötoló rúdzár Húzókagyló Takaró rozetta külsö Futókocsi, elsõ ütközöbak 52

10 Emelötoló-bukó vasalat G.U-953 K / Tokalsóval Profil rendszer alapján Ollóvezetö Vezetö Olló, elsö Összekötörúd P 959 Olló, hátsó Takarólap Középolló Takarókupak véglezáró Emelötolórúdzár DIRIGENT kilincs Süllyesztett csavar M 6 x 65/75 szárny nagyság alapján A séma Db Megnevezés VE Aluplast 4000 Brügmann [6] Eurodur 3S A Austroplast 1 Alapkarton G.U-953 K, balos 1 K L-1 K L-1 K L-1 Alapkarton G.U-953 K, jobbos 1 K R-1 K R-1 K R-1 1 Ollócsomag karton, balos 1 K L-1 K L-1 K L-1 Ollócsomag karton, jobbos 1 K R-1 K R-1 K R-1 SZSZ Középolló alátét Vezetö alátét Tartozék csomag G.U-953 K 1 K K DIRIGENT kilincs [1] * * * 1 Emelötoló rúdzár G.U-953 [1] 1100 ~ * ~ * ~ * ~ * Összekötörúd P Länge Bestell-Nr. SZSZ SZSZ SZSZ TKM Vezetösín P 1029 [1] SZSZ Hossz Megr.szám * * * * 1 TKM Vezetösín P 903 [1] SZSZ Hossz Megr.szám * * * * * * * 1 1 TKM G.U-Thermostep-Alaptest [2] **-0-* **-0-* **-0-* 1 1 TKM Vízvetö csomag [3] 1 K **-0-* K **-0-* K **-0-* 1 2 SZSZ Rátétsín csomag A [4] 1 K **-0-* K **-0-* K **-0-* 1 1 TKM Szigetelö gumi 50 m Tokrögzítö [5] [5] = 1 tokrögzítö G.U-thermostep-alaptesthez [6] = Futókocsi magasabban lévõ összekötörúddal [7] =Pontos kilincsmagasság a pontos profilméret alapján Futókocsi, elsö Ütközöbak 53

11 Emelötoló-bukó vasalat G.U-953 K / Tokalsóval Profil rendszer alapján Ollóvezetö Vezetö Olló, elsö Összekötörúd P 959 Olló, hátsó Takarólap Takarókupak véglezáró Emelötolórúdzár DIRIGENT kilincs Süllyesztett csavar M 6 x 65/75 Középolló szárny nagyság alapján A séma Db Megnevezés CSE Osmopane PlusPlan Rehau S 730 A 1 Alapkarton G.U-953 K, links 1 K L-1 K L-1 K L-1 Alapkarton G.U-953 K, rechts 1 K R-1 K R-1 K R-1 1 Középolló csomag, balos 1 K L-1 K L-1 K L-1 Középolló csomag, jobbos 1 K R-1 K R-1 K R-1 SZSZ Középolló alátét Vezetö alátét Tartozék csomag G.U-953 K 1 K K K DIRIGENT kilincs [1] * * * 1 Húzókagyló [1] * 1 Emelötoló rúdzár G.U-953 [1] 1100 ~ * ~ * ~ * ~ * Összekötörúd P TKM Vezetösín P 1029 [1] SZSZ Hossz * * * * 1 1 TKM G.U-Thermostep-Alaptest [2] **-0-* **-0-* 1 1 TKM Vízvetö csomag [3] 1 K **-0-* K **-0-* 1 2 SZSZ Rátétsín csomag A [4] 1 K **-0-* K **-0-* 1 1 TKM Szigetelö gumi 50 m Tokrögzítö [5] [5] = 1 tokrögzítö G.U-thermostep-alaptesthez [7] =Pontos kilincsmagasság a pontos profilméret alapján Futókocsi, elsö Ütközöbak 54

12 Emelötoló-bukó vasalat G.U-953 K / Tokalsóval Profil rendszer alapján Ollóvezetö Vezetö Olló, elsö Összekötörúd P 959 Olló, hátsó Takarólap Középolló Takarókupak véglezáró Emelötolórúdzár DIRIGENT kilincs Süllyesztett csavar M 6 x 65/75 szárny nagyság alapján A séma Db Megnevezés CSE Roplasto Salamander id Schüco AS A L.B.-Profile 1 Alapkarton G.U-953 K, balos 1 K L-1 K L-1 K L-1 Alapkarton G.U-953 K, jobbos 1 K R-1 K R-1 K R-1 1 Középolló csomag, balos 1 K L-1 K L-1 K L-1 Középolló csomag, jobbos 1 K R-1 K R-1 K R-1 SZSZ Középolló alátét Vezetö alátét Tartozék csomag G.U-953 K 1 K K K DIRIGENT kilincs [1] * * * 1 Húzókagylól [1] * * 1 Takaró rozetta külsö [1] * 1 Emelötoló rúdzár G.U-953 [1] 1100 ~ * ~ * ~ * ~ * Összekötörúd P TKM Vezetösín P 1029 [1] SZSZ Hossz Megr.szám * * * * 1 TKM Vezetösín P 903 [1] SZSZ Hossz Megr.szám * * * * * * * 1 1 TKM G.U-Thermostep-Alaptest [2] **-0-* 1 1 TKM Vízvetö csomag [3] 1 K **-0-* 1 2 SZSZ Rátétsín csomag A [4] 1 K **-0-* 1 1 TKM Szigetelö gumi 50 m Tokrögzítö [5] TKM Höhídmentes tokalsó P **-0-* [5] = 1 tokrögzítö G.U-thermostep-alaptesthez [7] =Pontos kilincsmagasság a pontos profilméret alapján Futókocsi, elsö Ütközöbak 55

13 Emelötoló-bukó vasalat G.U-953 K / Tokalsóval Profil rendszer alapján Ollóvezetö Vezetö Olló, elsö Összekötörúd P 959 Olló, hátsó Takarólap Középolló Takarókupak véglezáró Emelötolórúdzár szárny nagyság alapján A séma Db Megnevezés CSE Thyssen 2000 Veka Softline A 1 Alapkarton G.U-953 K, balos 1 K L-1 K L-1 Alapkarton G.U-953 K, jobbos 1 K R-1 K R-1 1 Középolló csomag, balos 1 K L-1 K L-1 Középolló csomag, jobbos 1 K R-1 K R-1 SZSZ Középolló alátét Vezetö alátét Tartozék csomag G.U-953 K 1 K K DIRIGENT kilincs [1] * * 1 Húzókagyló [1] * 1 Emelötoló rúdzár G.U-953 [1] Hossz KM [7] Megr.szám S Z M S Z M 1100 ~ * ~ * ~ * ~ * Összekötörúd P 959 Hossz Megr.szám SZSZ SZSZ Hossz Megr.szám SZSZ SZSZ DIRIGENT kilincs Süllyesztett csavar M 6 x 65/ TKM Vezetösín P 1029 [1] SZSZ Hossz * * 1 TKM Vezetösín P 888 [1] SZSZ Hossz * * 1 1 TKM G.U-Thermostep-Alaptest [2] **-0-* **-0-* 1 1 TKM Vízvetõ csomag [3] 1 K **-0-* K **-0-* 1 2 SZSZ Rátétsín csomag A [4] 1 K **-0-* K **-0-* 1 1 TKM Szigetelö gumi 50 m Tokrögzítö [5] [5] = 1 tokrögzítö G.U-thermostep-alaptesthez [7] =Pontos kilincsmagasság a pontos profilméret alapján Futókocsi, elsö Ütközöbak 56

14 Höhídmentes tokalsó P 1060 K A...C séma szárnyszélesség szerint Db Megnevezés CSE Rendelésszám A C [1] Fém tokalsó csomag P 1060 K SZSZ TKM K * K * K * K * K * K * K * K * K * K * K * K * K * K * Csatlakozó darab csomag P K SZSZ [1] D, F, G és H sémák kérésre Rátétsín P 427 vízelvezetés nélkül Véglezáró P 427-hez Tömítºprofil Hºhídmentes fém tokalsó P 1060 Lemezcsavar 5,5 x 32 Csatlakozó darab P 1058 Lemezcsavar 3,9 x 13 Tömítöprofil P 1180 Futó-, és rátétsínek D, F és H kérésre Futósín P 432 Rátétsín P 427 vízelvezetés nélkül 57

15 GU-Thermostep tokalsó 67 Futósín (profil-rendszer szerint) G.U-Thermostep alaptest Vízvetöprofil (profil szerint) Küszöb profil P 1642 Vízvetõ csomag (profil-rendszer szerint) 15 Rátétsín -1 P 1633 Köztes profil (profil-rendszer szerint) Futósín 15 P 1635 Rátétsín -1 P 1633 Rátétsín-2 P 1633 Vízátvezetõvel Köztes profil (profil-rendszer szerint) Végzáró Gumilap (profil-rendszer szerint) Fix szárny rögztö Középdarab Gumilap (profil-rendszer szerint) Gumibetét Süllyesztet csavar 4,8 x 45 Rátétsín csomag A (profil-rendszer szerint) Rátétsín csomag D (profil-rendszer szerint) Szigetelö gumi 250 mm széles Szigetelö gumi (minden profil-rendszer-hez) 58
