Roto Patio A harmónika vasalatrendszer. Teret nyitunk. Beépítési útmutató minden Patio 6080-as rendszerhez
|
|
- Márk Barta
- 8 évvel ezelőtt
- Látták:
Átírás

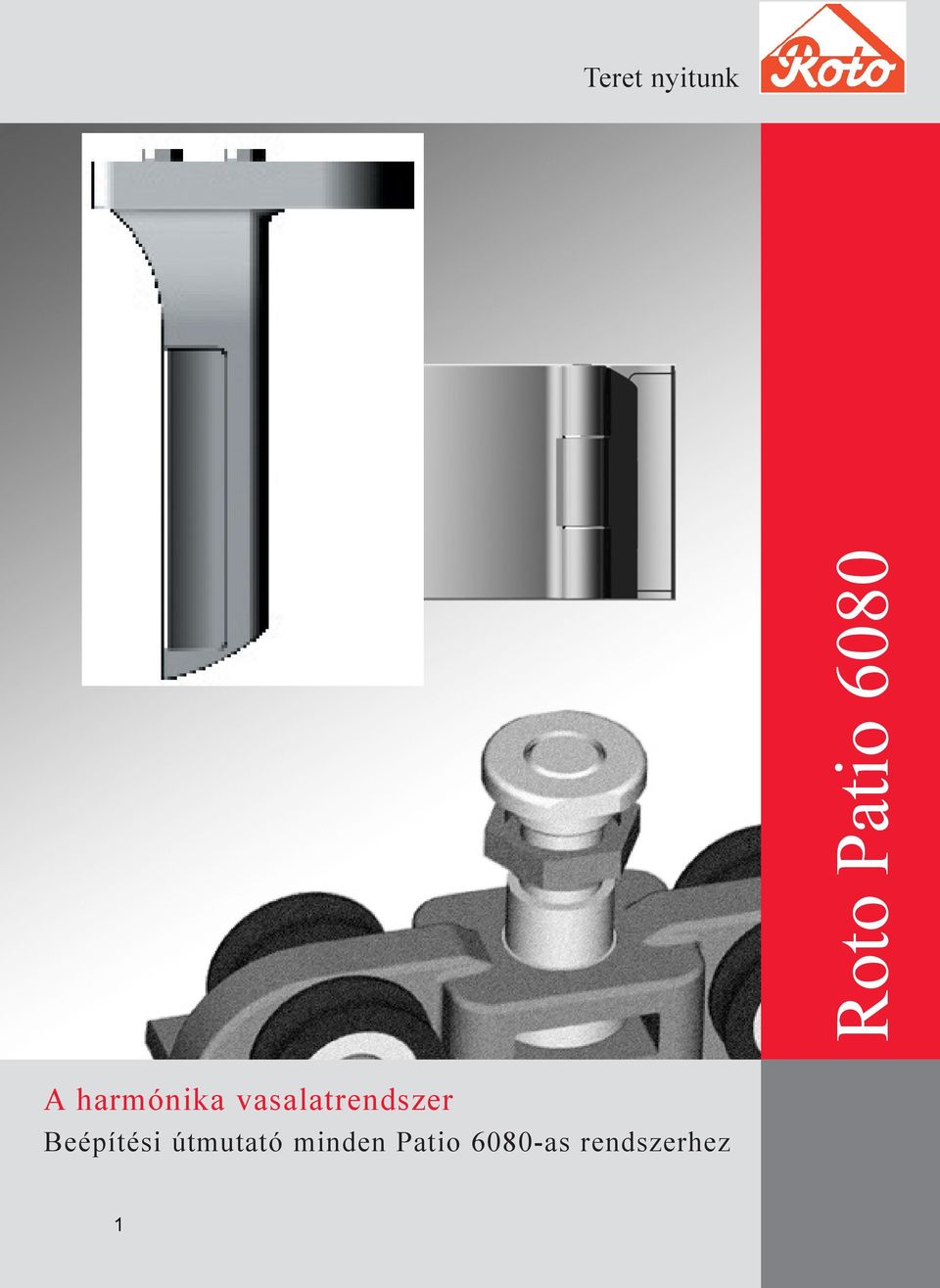

1 Teret nyitunk Roto Patio 6080 A harmónika vasalatrendszer Beépítési útmutató minden Patio 6080-as rendszerhez 1 Stand: Mai Änderungen vorbehalten. Seite 1 / AB 528-1
2 Tartalom Termékszavatossági előírások Általános útmutató a Patio 6080-hoz Kombinációs lehetőségek és alkalamazási tartományok Vasalat-áttekintés, sémák A 431-es séma: standard és süllyesztett hőhídmentes küszöbös kivitel A Patio 6080 cikklistája Fúrósablon A fúrósablon elhelyezése A fúrósablonok alkalmazása A fúrósablonok alkalmazása A fúrósablonok alkalmazása A tokpánt szerelése A szárnypánt szerelése és beállítása A futó-, és vezetősínek szerelése A futómű felszerelése és beállítása A szárny leszerelése, a központi zárszerkezet jellemzői A süllyesztett küszöb szerelési útmutatója Záródarabok szerelése süllyesztett küszöbnél A tömítőléc szerelése Süllyesztett küszöbös kivitel NT bukó-nyíló átjáró szárnnyal Üvegezési előírások és a futóműkonzol előlnézete A profilrendszerek áttekintése 26 2
3 Termékszavatossági előírások Ablak-, és erkélyajtószárnyak toló vasalatelemei A termékszavatossági törvény szerint a gyártónak az alábbi információkat kell az ablak-, és erkélyajtószárnyak toló vasalatelemeivel kapcsolatban figyelembe vennie. Az elõírások be nem tartása mentesíti a vasalatgyártót szavatossági felelõssége alól. 1. Termékinformáció és rendeltetésszerû használat A tolóvasalatok ebben a definícióban az eltolható ablak-, és erkélyajtószárnyakhoz használt vasalatokat jelentik, melyeket legtöbb esetben külsõ térlezárásokhoz használnak, melyek üvegezettek. Tolható szárnyakkal kombinálva a rögzített szárnyak és / vagy más szárnyak mint például a tisztítható nyílószárnyak egy ablakelemként beépíthetõk. Azok a szárnyak, melyek tolóvasalattal felszereltek: eltolhatók, emelhetõk és eltolhatók, buktathatók és eltolhatók, emelhetõk, buktathatók és eltolhatók, párhuzamosan állíthatók és eltolhatók, buktathatók, párhuzamosan állíthatók és eltolhatók. A tolóvasalatok függõlegesen beépített, fából, mûanyagból, alumíniumból vagy acélból és az ezeknek megfelelõ alapanyagkombinációkból készült ablakokhoz és erkélyajtóhoz használhatók. A tolóvasalatok ezen defínició szerint zárási ponttal rendelkeznek, amely lezárja az eltolható szárnyat valamint rendelkeznek futógörgõkkel is, melyek az eltolható szárny alsó vízszintes részéhez rögzítettek. Továbbá felszerelhetõk állítóollók is, melyek a szárny buktatását, az emelés mechanizmusát illetve a szárny párhuzamos állítását teszik lehetové. A vasalatokon keresztül a szárnyak zárhatók, szellõztetési állásba hozhatók és oldalra tolhatók. Az ezektol eltérõ használat nem felel meg a rendeltetésszerû használatnak. Betörésgátló ablakok és erkélyajtók, nedves légtérbe valamint agresszív, korróziót eloidézõ légtérbe beépített ablakok és erkélyajtók olyan vasalatokat igényelnek, melyek az adott körülményeknek megfelelnek és egyedileg megállapított teljesítményjegyekkel rendelkeznek. A nyitott ablak-, és erkélyajtószárnyak csak védõ funkcióval rendelkeznek, nem feladatuk a légáramlattal, heves esõzéssel, nagy zajjal, magas hõséggel és a betörõkkel szembeni ellenállás. Szél és huzat esetén az ablakokat és erkélyajtókat be kell csukni és zárni. Szél és huzat ebben a definícióban akkor áll fenn, ha a valamilyen nyitott állapotban lévõ ablak-, és erkélyajtószárnyak légnyomás illetve légáramlat hatására önállóan és irányíthatatlanul kinyílnak vagy becsukódnak. Az ablak-, illetve erkélyajtószárnyak rögzített nyitási állapota csak rögzített, pótlólagosan felszerelt vasalatokkal érhetõ el. A becsukott és zárt ablakok és erkélyajtószárnyak légnyomással szembeni ellenállóképessége mindenkori szerkezetüktõl függ. Ha a DIN EN szabvány szerinti légnyomás (különösen a p3- nyomás) esete áll fenn, akkor az ablakszerkezetnek és a tok anyagának megfelelõ vasalatösszeállítást kell meghatározni és egyedileg beépíteni. Általánosságban a DIN szabvány szerint a tolóvasalatok képesek a lakások igényeinek megfelelni. Ehhez azonban az ablakokba és erkélyajtókba történõ megfelelõ vasalatösszeállításra és beépítésre van szükség, melyet egyedileg kell meghatározni és megállapítani. 2. Helytelen használat Ablakok és erkélyajtók tolóvasalatának helytelen használata - vagyis nem az elõírtaknak megfelelõ termékhasználat - esete áll fenn, ha a mûködési tartományban akadályok keletkeznek, melyek a helyes használatot meggátolják, ha az ablakokra és erkélyajtókra pótlólagos teher nehezedik. 3. Szavatosság A mindenkori összvasalat csak a Roto Frank AG által gyártott vasalatelemekbõl állhat össze.a vasalat szakszerûtlen beépítése és/vagy a nem eredeti illetve nem gyárilag forgalomba hozott rendszertartozékok használata esetén nem vállalunk szavatosságot. 4. Termékjellemzõk 4.1 Maximális szárnytömegek és szárnyhoronyméretek A késobbiekben tárgyalt egyedi vasalatkivitelezések maximális szárnytömegértékeit nem lehet túllépni. A legkisebb, megengedett tartóerejû építõelem határozza meg a maximális szárnytömeget. Az alkalmazási diagrammok és az építõelemek beépítési sorrendjének elõírásait be kell tartani (lásd a következõ oldalakat). 4.2 A vasalatok összeállítása A gyártó vasalatok összeállítására (például a kilincsek kiválasztására, a betörésgátló ablakok és erkélyajtószárnyak vasalatszerkezetére) vonatkozó eloírásai kötelezõ érvényûek. 5. Termékszavatosság A vasalatok rögzítését legalább évente egyszer meg kell vizsgálni és kopásukat ellenorizni. Ha szükséges a rögzítõcsavarokat meg kell húzni illetve a megkopottt részeket ki kell cserélni. Ezek alapján évente legalább egyszer a következõ termékszavatossági munkálatokat kell elvégezni: Minden mozgó elemet és a tolóvasalatok zárási pontjait be kell zsírozni és mûködésüket ellenõrizni. Csak olyan tisztító-, és ápolóanyagokat szabad használni, melyek a vasalatelemek korrózió elleni védelmét nem befolyásolják. A vasalatok beállítási munkáit valamint az elemek cseréjét szakember végezheti el. 3
4 Az ablakok és erkélyajtók felületkezelése - például lakkozása vagy fényezése - esetén az összes vasalatelemet ki kell vonni e mûveletek alól és védeni kell õket a bepiszkolódástól is. 5.1 A felület minõségének megõrzése Az elektrolitikailag felvitt cinkborítás normál szobahõmérsékleten nem sérül meg, ha a vasalatelemeken nem képzõdik kondenzvíz vagy az átmenetileg képzõdött kondenzvíz gyorsan fel tud száradni.. Hasonló vasalatok alkalmazása Hasonló vasalatok tológörgõkkel és zárakkal - például vasalatok toló-csapóajtókhoz - fõleg a termékinformációk és rendeltetésszerû használat, termékjellemzõk, termékszavatosság, információs-, és használati útmutatási szempontból a rájuk vonatkozó jellemzõkkel veendõk figyelembe. A vasalatelemek felületi minõségének tartós megõrzése és a korrozió elkerülése érdekében az alábbi pontokat feltétlenül be kell tartani: A vasalatokat illetve a horonytereket különösen a beépítés során megfelelõen kell szellõztetni, hogy felületükön megakadályozzuk a közvetlen nedvesség-, illetve kondenzvízképzõdést. A vasalatokat védeni kell a raktározás és az építkezés során képzõdõ (építékezési por, gipszpor, cement) szennyezõanyagoktól. A horonytérben képzõdõ agresszív gázok (például hangyasavból-, és ecetsavból képzõdõ gázok, ammónia, ammóniaképzõdmények, aldehidek, fenolgázok, csersavak, stb...) kevés kondenzvízzel érintkezve a vasalatelemek gyors korrodálásához vezethetnek. Az ilyen agresszív gázok ablakokban és erkélyajtókban történõ fellépése esetén általánosságban gondoskodni kell a horonyterek megfelelõ szellõztetésérõl. Ez különösen érvényes a tölgyfából vagy más nagy (cser)savtartalmú fából készült ablakokra és erkélyajtókra. Továbbá nem alkalmazhatók ecet-, vagy más savhálózatú illetve az elõbbiekben tárgyalt anyagokból készült tömítõanyagok, mivel a tömítõanyaggal történõ közvetlen érintkezés és az ezekbol képzõdõ gázok a felület sérüléséhez vezethetnek. A vasalatokat csak vékony rétegben felvitt enyhe, ph-semleges tisztítóanyagokkal lehet tisztítani. Semmiképp sem lehet agresszív, a fent felsorolt savtartalmú tisztító-, vagy surolószereket alkalmazni. 6. Információs-, és tájékoztatási kötelezettségek Az információs-, és tájékoztatási kötelezettségek valamint a szavatossági munkák teljesítésére a termékszavatossági törvény szerint az alábbiak állnak rendelkezésre: tervezõknek a "tervezési dokumentumok szakkereskedõknek "katalógusok" gyártóknak "beépítési útmutatók" és "mûszaki rajzok" felhasználóknak "szavatossági-, és karbantartási útmutatók", valamint "használati útmutatók". Az ablakokhoz és erkélyajtókhoz használt tolóvasalatok funkciójának biztosítása érdekében a tervezõknek be kell szerezniük a termékekrõl az információkat a gyártótól vagy szakkereskedõtõl és figyelembe kell venniük ezeket, a szakkereskedõknek figyelembe kell venniük a termékinformációkat és ezeket, valamint a gyártótól megszerzett beépítési útmutatókat, mûszaki rajzokat, szavatossági-, és karbantartási elõírásokat kötelesek továbbadni a felhasználóknak, a felhasználók kötelesek a termékinformációkat figyelembe venni és a szavatossági-, és karbantartási elõírásokat a gyártótól vagy a szakkereskedõtõl beszerezni és a végfelhsználóknak továbbadni. 4
5 Általános útmutató Fa-, és műanyag erkélyajtók 12 mm-es horonyhézaggal A vasalatok működésbiztonsága A vasalat folyamatos működésbiztonságához a következőket kell figyelembe venni: 1. Az alkalmazási tartományokat illetve a szárnyhoronyszélességeket és -magasságokat, a maximális szárnytömeget és az elemek összszélességét, a profilgyártó előírásait 2. A vasalatok szakszerű beépítését az útmutató szerint. 3. Az elemek szakszerű szerelését ablakgyártáskor. 4. A karbantartási-, és használati útmutató előírásait. 5. Az összvasalat csak eredeti Roto-vasalatelemekből állhat. Rendszeridegen vasalatok alkalmazása kizárja a szavatosságot. 6. A futó-, és vezetősíneket mindig meg kell tisztítani a portól és szennyeződésektől, hogy gördülőképességüket megőrizzék.. A Patio 6080 összes vasalateleme felületkezelt anyagokból készült. Termékszavatossági előírások A kilincs rögzítése DIN 965 szabvány szerinti M5x... csavarokkal történik. A központi zárszerkezet vasalatelemeinek rögzítése korrózióálló, a vasalatnak megfelelő facsavarokkal történik. Az ablakgyártónak kell gondoskodnia a vasalatelemek kielégítő rögzítéséről, melybe a csavargyártót is be kell vonni. Az ékelési előírásokat be kell tartani. Termékszavatosság - a felelősség kizárása A vasalatgyártó nem szavatol a vasalatok működési zavaráért vagy a vasalatok károsodásáért valamint az e vasalatokkal felszerelt ablakokért és erkélyajtókért, ha ezek a működési zavarok vagy károsodások a nem megfelelő rendelésre, a beépítési előírások vagy az alkalmazási diagrammok figyelmen kívül hagyására vezethetők vissza. Felelősségi nyilatkozat A katalógusban szereplő adatokat gondosan és szakszerűen állítottuk össze. A technikai fejlődéssel, a törvényi előírások változásával, valamint az idő előrehaladtával szükségszerűen változtatások szükségesek. Így kérjük megértésüket, hogy a katalógus tartalmáért és helyességéért nem vállalunk felelősséget. A sokszorosítás és a terjesztés jogát fenntartjuk.. 5
6 Kombinációs lehetőségek és alkalmazási tartományok Általános kivitelezési leírás Roto Patio 6080 (Harmónika-tolóajtó) A vasalatot fa, fa/alumínium-, műanyag- és alumínium-profilokhoz lehet alkalmazni. A szárnyhoronyban rejtve maradó központi zárszerkezet egykilincses működtetésű. Választható felső-, vagy alsó függesztéssel, befelé- vagy kifelé nyíló változatban, standard futósínnel vagy süllyesztett küszöbbel a DIN 18024/25 szabvány szerint az akadálytalan közlekedésért. Alkalmazható különösen átjáróként télikerthez, fedett teraszokhoz, stb...a futó-, és vezetősínek eloxáltak és színes síntakarókkal illeszkednek az elemekhez. A pántok és a felfüggesztések porszórtak. Standard színek: fehér-r0.2, középbronz-r05.3, ezüst-r01.1 Átjárószárnyként nyíló-, és bukó-nyíló nyitásmódú szárnyak is készíthetők. Az összes alkatrész utánállítható. További lehetőségek: Roto biztonsági építőelemek, zárás-, és nyitásérzékelők Alkalmazási tartomány: Szárnyhoronyszél.: min. 450 mm max.1200 mm (tokoldali átjárószárny) Szárnyhoronyszél.: min. 450 mm max. 900 mm (harmónikaszárnyak) Szárnyhoronymag.: min. 600 mm max mm Szárnytömeg: max. 80 kg Futósín hossza: max. 6 m 1. Kombinációs lehetőségek alsó függesztés vezetősín felül, standard-futósín alul. 2. Kombinációs lehetőségek felső függesztés standard-futósín felül, vezetősín alul. 3. Kombinációs lehetőségek alsó függesztés vezetősín felül, süllyesztett küszöb alul. (az akadálytalan közlekedésért) 4. Kombinációs lehetőségek felső függesztés standard-futósín felül, süllyesztett küszöb alul. (az akadálytalan közlekedésért) Figyelem! A süllyesztett küszöbös sín heves esőzéskor csak korlátozottan látja el funkcióját. Ebben az esetben a tömítés nem garantált. padlószint padlószint 6
7 Vasalat-áttekintés, sémák A sémák áttekintése A sémák jobb oldali ábrázolásúak. A nézetek megnevezése: 1. számjegy összes szárny száma 2. számjegy a balra nyíló szárnyak száma 3. számjegy a jobbra nyíló szárnyak száma Mindegyik nézet kivitelezhető tükörképeként is. Csak fa szerkezeteknél Csak fa szerkezeteknél Csak fa szerkezeteknél Csak fa szerkezeteknél
8 A 431-es séma rajza Standard tokcsapágy + alátét 431-es séma pántfedél+ pántfedélrögzítő 2 futóműkonzol vezetőgörgővel (a sínbe rejtve) szárnycsapágy szárnypánt+ szárnypántrögzítő 1 5 vezetősín 10 9 pántfedél+ pántfedélrögzítő kilincs kilincs futóműkonzol futóművel (a sínbe rejtve) 3 futósín Süllyesztett küszöbös tokcsapágy + alátét 6 futóműkonzol vezetőgörgővel (a 431 sínbe rejtve) vezetősín 9 10 pántfedél+ pántfedélrögzítő pántfedél+ pántfedélrögzítő 5 10 pántfedél+ pántfedélrögzítő kilincs kilincs futóműkonzol futóművel (a sínbe rejtve) 4 süllyesztett hőhídmentes küszöb 8
9 Cikklista Megnevezés 1 Futómű garnitúra tartozékkal Cikkszám: Megnevezés 4 Süllyesztett hőhídmentes küszöb (tartozékokkal együtt) Cikkszám: Garnitúra Futóműkonzol (pár) Kivitel 2000 mm EV1 ezüst Kivitel 3000 mm EV1 ezüst Kivitel 4000 mm EV1 ezüst Kivitel 5000 mm EV1 ezüst Kivitel 6000 mm EV1 ezüst Kivitel R0.2 fehér Kivitel R05.3 középbronz Kivitel R01.1 EV a Futósín takaró (EV1 ezüst) 3 Futósín (tartozékokkal együtt) 1300 mm-es futósínhez és süllyesztett küszöbhöz Vezetősín (tartozékokkal együtt) Kivitelezés 2000 mm R0.2 fehér Kivitel 3000 mm R0.2 fehér Kivitel 4000 mm R0.2 fehér Kivitel 5000 mm R0.2 fehér Kivitel 6000 mm R0.2 fehér Kivitel 2000 mm R05.3 középbronz Kivitel 3000 mm R05.3 középbronz Kivitel 4000 mm R05.3 középbronz Kivitel 5000 mm R05.3 középbronz Kivitel 6000 mm R05.3 középbronz Kivitel 2000 mm R01.1 EV1 ezüst Kivitel 3000 mm R01.1 EV1 ezüst Kivitel 4000 mm R01.1 EV1 ezüst Kivitel 5000 mm R01.1 EV1 ezüst Kivitel 6000 mm R01.1 EV1 ezüst Kivitel 2000 mm R0.2 fehér Kivitel 3000 mm R0.2 fehér Kivitel 4000 mm R0.2 fehér Kivitel 5000 mm R0.2 fehér Kivitel 6000 mm R0.2 fehér Kivitel 2000 mm R05.3 középbronz Kivitel 3000 mm R05.3 középbronz Kivitel 4000 mm R05.3 középbronz Kivitel 5000 mm R05.3 középbronz Kivitel 6000 mm R05.3 középbronz Kivitel 2000 mm R01.1 EV1 ezüst Kivitel 3000 mm R01.1 EV1 ezüst Kivitel 4000 mm R01.1 EV1 ezüst Kivitel 5000 mm R01.1 EV1 ezüst Kivitel 6000 mm R01.1 EV1 ezüst
10 Megnvezés Cikkszám: Megnevezés Cikkszám: 6 Tokcsapágy (csomagolási egység: 3 darab) 9 Pántfedél (csomagolási egység: 3 darab) Kivitel 16 mm R0.2 fehér Kivitel 16 mm R05.3 középbronz Kivitel 16 mm R01.1 EV1 ezüst Kivitel 21 mm R0.2 fehér Kivitel 21 mm R05.3 középbronz Kivitel 21 mm R01.1 EV1 ezüst Kivitel 40 mm R0.2 fehér Kivitel 40 mm R05.3 középbronz Kivitel 40 mm R01.1 EV1 ezüst Kivitel 50 mm R0.2 fehér Kivitel 50 mm R05.3 középbronz Kivitel 50 mm R01.1 EV1 ezüst Alátét tokcsapágyhoz (csomagolási egység: 3 darab) 10 Pántfedélrögzítő+szerelékcsomag (csomagolási egység: 3 db) Kivitel 1 mm R0.2 fehér Kivitel 1 mm R05.3 középbronz Kivitel 1 mm R01.1 EV1 ezüst Kivitel 2 mm R0.2 fehér Kivitel 2 mm R05.3 középbronz Kivitel 2 mm R01.1 EV1 ezüst A: a szárnyon található pánt rögzítéséhez B: 44/54-mm-es rögzítési tengelyhez C: fa/alumínium profilhoz RotoLine - lapos kilincs (10 mm csap / 35 mm tengelyhossz) 8 Szárnycsapágy (csomagolási egység: 3 darab) R0.2 fehér R05.3 középbronz EV1 ezüst Kivitel 20 mm R0.2 fehér Kivitel 20 mm R05.3 középbronz Kivitel 20 mm R01.1 EV1 ezüst Szárnyrögzítő csappantyú 10 Szárnyrögzítő R0.2 fehér Szárnyrögzítő R06.2 fekete
11 A fúrósablonok alkalmazása és elhelyezése Fúrósablon cikkszáma: A fúrósablon részei szárnyperem ütköző furatok futómű konzolhoz hézagoló elem a működési hézag 4/5/6 mm-es beállításához, 4 mm-re előre beállítva beállítás FB 20 vagy FB 30 pántfedélrögzítő-beállítócsavar pozícionáló beállító betét (tok-, és szárnycsapágy) beállító betét (pántfedélrögzítő) a pántrögzítő beállítása igény esetén furatok futóműkonzolhoz 11
12 A fúrósablon elhelyezése 15 Pozíció: tokcsapágy 15 Pozíció: szárnycsapágy SF = 4-6 mm SF(hézagoló betét) mindig 4 mm szárny közepe szárny közepe
13 A fúrósablon alkalmazása A fúrósablon alkalmazása Kombinációk: szárnycsapágy 20 / 40 tokcsapágy 16 / 50 és 21 / 50 Sablont 1 beállítani: 2 elem: hézagoló elem 3 elem: FB 20-ra állítani 4 elem: a nyilat 40-re állítani Lefúrni: szárnycsapágyhoz 3 -nál FL-t és pántfedélrögzítőhöz 4 -nél A-t tokcsapágyhoz 3 -nál RL-t és pántfedélrögzítőhöz 4 -nél A-t FL=szárnycsapágy RL=tokcsapágy SF=hézagoló elem R=jobb L=bal A tokpánt fúrásánál a 2 hézagoló elemet mindig 4 mm-re állítani. 13
14 A fúrósablon alkalmazása A fúrósablon alkalmazása Kombinációk: szárnycsapágy 20 / 50 tokcsapágy 16 / 50 és 21 / 50 Sablont 1 beállítani: 2 elem: hézagoló elem 3 elem: FB 20-ra 4 elem: nyilat 50-re állítani Lefúrni: szárnycsapágyhoz: 3 -nál FL-t és pántfedélrögzítőhöz 4 -nél A-t tokcsapágyhoz: 3 -nál RL-t és pántfedélrögzítőhöz 4 -nél B-t A tokpánt fúrásakor a 2 hézagoló elemet mindig 4 mm-re állítani. 14
15 A fúrósablon alkalmazása A fúrósablon alkalmazása Kombinációk: szárnycsapágy 20 / 54 tokcsapágy 16 / 54 Sablont 1 beállítani: 2 elem: hézagoló elem 3 elem: FB-t 20-ra 4 elem: nyilat 54-re állítani Lefúrni: szárnycsapágyhoz: 3 -nál FL-t és pántfedélrögzítőhöz 4 -nél A-t tokcsapágyhoz: 3 -nál RL-t és pántfedélrögzítőhöz 4 -nél B-t A tokpánt fúrásakor a 2 hézagoló elemet mindig 4 mm-re állítani. 15
16 A tokcsapágy szerelése, pánt és pántrögzítő A tokcsapágy szerelése A harmónikaszárny tokfelöli oldalát a tokra helyezni, beállítani (a kamra méretére ügyelni) és a tokcsapágy furatainak fúrását elkezdeni. A tokcsapágy rögzítése előtt a lenti táblázat szerint szükséges aláéteket felhelyezni, majd a tokcsapágyat a tokra felcsavarozni. A pántfedélrögzítők szerelése 1. A lyukakat a fúrósablonnal a szárnyra felfúrni. 2. A pántrögzítőt 1 benyomni. 3. Euro csavarokkal 2 felcsavarozni es ill. 50-es pántfedelet 3 felhelyezni. 5. A menetes rögzítőcsapokat 4 becsavarozni A szükséges alátétek száma tokpánt szárnyperem- alátét magasság 1 mm 2 mm
17 A szárnypánt szerelése, pánt és pántrögzítő A szárnypánt szerelése A harmónikaszárnyat a megfelelő séma szerint összeállítani és a szárnypánt majd a pántrögzítő furatait a fúrósablon segítségével cikkszám: kifúrni. A pántrögzítők szerelése 1. A lyukakat a fúrósablonnal a szárnyra felfúrni. 2. A pántrögzítőt 1 benyomni. 3. Euro csavarokat 2 felcsavarozni es ill. 50-es pántfedelet 3 felhelyezni. 5. A rögzítő csavarokat 4 becsavarozni. 1 Pántfedélrögzítő 2 Gyárilag a pántfedélrögzítő a 40-es pántfedélnél 40 mm-es rögzítési tengelyre, az 50-es pántfedélnél 50 mm-es rögzítési tengelyre van beállítva. 3 4 A működési hézag beállítása a szárnypánt beállítócsavarjával A szárnyat ill. a szerkezetet kinyitni. A pántokat a beállítócsavar 4-es imbuszkulccsal (Bk4) történő forgatásával lehet beállítani. (A magasságállítást a futómű állításával lehet elérni). A pántok biztosítása A pántokat a csapággyal nyitott szárnyhelyzetben összeilleszteni. A pántcsapot teljesen betolni és a süllyesztett fejű csavarral biztosítani. +3 mm -3 mm működési hézag + - Bk os csavarás = 0,5 mm 360 -os csavarás = 1 mm 1
18 Fúrósablon alkalmazása futó-, és vezetősíneknél A rögzítőgörgők (futósínnél 2 darab méterenként) valamint a szerelőgörgők (vezetősínnél 1 darab méterenként) furatait a fúrósablonnal (cikkszám: ) a tokra felfúrni és a görgőket felcsavarozni. A futó-, és vezetősínek szerelése A futósínt alul (tokkülméret 6 mm) ill. a vezetősínt (összszárnyszélesség ) levágni. A síneket a görgökre ráilleszteni és befelé feltolni, a futósín tartóperemét a teherhordó görgő pereme alá betolni, a rögzítő furatokat (Ø 3 mm) előfúrni és a síneket felcsavarozni. alsó függesztés Szárnytakarás X méret X méret (szárnyperemszélesség-12 mm) lent fent felső függesztés Szárnytakarás X méret X méret (szárnyperemszélesség-12 mm) lent fent felső függesztés alsó függesztés 45 H 4 K 40 H 42 K X méret X méret X méret X méret 40 H 42 K 54 H 56 K 18
19 A futómű felszerelése, beállítása A vezetőgörgő beszerelése A vezetőgörgőt behelyezni és a futóműkonzolhoz pozícionálni. Az ellenanyát 1-es villáskulccsal meghúzni. A futómű felszerelése A futóművet a sínben a futóműkonzolig betolni. A szárnyat annyira elhúzni, hogy a futóművet a konzol tartólapjába be lehessen illeszteni. Az ellenanyát 1-es villáskulccsal meghúzni. A futóműtengely állítása A futómű magasságállítása Az ellenanyát 1-es villáskulccsal meglazítani. A menetes orsó 4-es imbuszkulccsal történő csavarásával lehet a magasságot állítani. Az ellenanyát ismét meghúzni. ± 2,5 mm 19
20 A szárny leszerelése. A központi zárszerkezet szerelési útmutatója A szárny leszerelése A szárnyat ill. a szerkezetet kinyitni. A süllyesztett fejű csavart eltávolítani, a pántokból a süllyesztett fejű biztosító csavarokat min. 4 mm-re kitolni és húzókilinccsel kihúzni. húzókilincs Központi vasalatelemek lásd a Roto NT beépítési útmutatójában. 20
21 A süllyesztett küszöb szerelése A (2x ill. 4x) süllyesztett fejű csavar 4x15 (6x) süllyesztett fejű csavar 4x25 B csatlakozó idom (2x) süllyesztett fejű csavar 4,8x16 sarokösszekötő lemez 1. A csatlakozó idomot a tokfalc éléhez illeszteni (A) és a küszöb végénél levágni (B). 2. A csatlakozó idomot 2 ill.4 süllyesztett fejű csavarral (4 x 15 mm) felcsavarozni. 3. A sarokösszekötő lemezt csavarokkal (4 x 25 mm és 4,8 x 16 mm) a tokszárhoz és a süllyesztett küszöbhöz rögzíteni. küszöb ütközőfalc = belső felület A futósín takarót a futómű mozgását nem akadályozó helyeken - az átjáró szárnynál - kell elhelyezni. 10 Figyelem! A harmonikaajtó beépítésekor a süllyesztett küszöböt védeni kell az aljzatbeton és más építőanyag által előidézett szennyeződésektől. 21
22 32 A záródarabok szerelése süllyesztett küszöbnél Süllyesztett hőhídmentes küszöbnél az Eurofalc 20 mm-es profil záródarabjait kell alkalmazni. A záródarabot a küszöb ütközőfalcának éléhez kell illeszteni (x). 9/13 tengelyméret (x) A süllyesztett küszöbös kivitelezés Süllyesztett küszöbös kivitelezésnél a záródarab talpáról a peremet eltávolítani! A záródarab elhelyezésekor a süllyesztett küszöbön a csavarfuratokat a rajz szerint kell előfúrni! 90 min. Ø 5 max. Ø 5.2 Ø 3 előfúrás 22
23 A tömítőléc szerelése Süllyesztett küszöbös kivitel Süllyesztett küszöbös kivitelnél a tömítőlécet (alumínium) a szárnyszélességnél kb. 35 mm-rel rövidebbre levágni (lásd ábra) a tömítés 16 mm-re a léctől kiálljon! esetleg további csavarozás (Sémák 321, 532, 541, 61, 43) tömítőléc tömítés A futóműkonzolok rögzítési helyén a merevítőprofilt vagy ferdén levágni, de legalább az ábra szerint! max. 10 Süllyesztett küszöbös kivitelezés Süllyesztett küszöbös kivitelezésnél a tömítőlécet (alumínium) a szárnyszélességnél kb. 23 mm-rel rövidebbre levágni (lásd ábra), a tömítés 16 mm-re a léctől kiálljon! (Sémák 321, 532, 541, 61, 43) max tömítőléc tömítőléc 16 a tömítés távolsága a léctől 23 tömítés
24 Süllyesztett küszöbös kivitel Roto NT bukó-nyíló átjáró szárnnyal sarokösszekötő nélküli ábrázolás Ø3-es furatot fúrsablon nélkül készíteni fúrósablon (tok) ollócsapágy / sarokcsapágy N 820 B 0101 / N 820 B 0103 süllyesztett fejű csavar (A2) Ø 4x16 süllyesztett küszöb küszöbtömítés hossz = tokfalc mérete 18,5 sarokösszekötő lemez a csatlakozó idomot levágni 4 ütköző a fúrósablont alul és felül az ütközőig lefűrészelni Ø3-es furatot fúrósablon nélkül készíteni sarokcsapágy Roto NT a tokszár alatti hézagot képlékeny tömítőanyaggal kitölteni a csatlakozó idom éle a tokfalc éléhez illeszkedjen 24 a futómű-szerelőnyílás lehetőleg az ajtószárny felőli oldalra kerüljön
25 Üvegezési előírások A futóműkonzol előlnézete vezetősín hossza = össz-szárnyszélesség T = teherhordó ék D = távtartó ék futósín hossza = tok külső mérete 6 mm műanyag fa a futóműkonzol rögzítési helyén a merevítő profilt ferdén vágni 4 mm-es hézagoló elem 4 mm-es hézagoló elem 25
26 A profilrendszerek áttekintése Tokcsapágy / pánt Szárnypánt Profil Tokcsapágy/pánt Alátét Külső szárnypánt Belső szárnypánt Rajz-száma Fa 16 / / / 40 E Fa-alumínium (Gutmann) 16 / / 40* 20 / 40 S04B Műanyag profilok: Aluplast Ideal / / / 40 S03B Aluplast Ideal / / / 40 S03B Bruegmann AD 16 / / / 40 S04B Gealan S / / / 40 S03B Gealan S / / / 40 S03B KBE AD 16 / / / 40 S03B Kömmerling Eurod. 3S 16 / / / 40 S03B Plus-Plan Plustec 3K 16 / / / 40 S03B Rehau Thermo-Design 16 / / / 40 S03B Rehau Brillant-Design 16 / / / 40 S03B Salamander ID 16 / / / 50 S03B Schüco Corona AS / / / 50 S03B Schüco Corona CT 0 16 / / / 50 S03B Thyssen AD / / / 40 S03B Thyssen Prestige 21 / / / 54 S03B Trocal InnoNova 0 A5 21 / / / 54 S03B Trocal InnoNova / / / 54 S03B Veka Softline AD9 16 / / / 50 S03B Veka Softline AD9 16 / / / 50 S03B Veka Softline AD13 16 / / / 40 S03B Veka Topline AD13 16 / / / 40 S03B
