Roto Patio S NT. A Patio vasalatrendszer. Patio 3090 S / 3130 S / 4150 S TERET NYITUNK. Beépítési útmutató

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Roto Patio S NT. A Patio vasalatrendszer. Patio 3090 S / 3130 S / 4150 S TERET NYITUNK. Beépítési útmutató"

Átírás

1 TERET NYITUNK Roto Patio NT A Patio vasalatrendszer Beépítési útmutató Patio 3090 / 3130 / 4150 Készült: december. Változtatás joga fenntartva. 1. oldal / AB 530-1_HU

2 Felelősség kizárása A beépítési útmutatóban szereplő minden adatot gondosan állítottuk össze és ellenőriztük. A technika fejlődésével, a törvényi előírások változásával, valamint az idő előrehaladtával szükségszerűen változások adódnak. Így kérjük megértésüket, hogy a tartalom helyességéért és teljességéért nem vállalunk felelősséget. Minden jogot, különösen a sokszorosítás és terjesztés jogát fenntartjuk. 2. oldal / AB 530-1_HU Készült: március. Változtatás joga fenntartva.

3 Roto Patio Tartalom Termékszavatossági előírások Általános útmutató Patio 3090 / 3130 / 4150 rendszerekhez A Patio 3090 / 3130 / 4150 alkalmazási területei A Patio 3090 / 3130 / 4150 csapok kivitelezési variációi A Patio 3090 / 3130 / 4150 kivitelezési variáció A balos kivitelezésű Patio 3090 NT ábrái A Patio 3090 NT cikklistája A balos kivitelezésű Patio 3130 NT / 4150 NT ábrái A Patio 3130 NT cikklistája A Patio 4150 NT cikklistája Kilincsek és vezérlőlapok A fa kivitelezésű Patio 3090 függőleges metszete A műanyag kivitelezésű Patio 3090 függőleges metszete A fa kivitelezésű Patio 3130 függőleges metszete A műanyag kivitelezésű Patio 3130 függőleges metszete A fa kivitelezésű Patio 4150 függőleges metszete A műanyag kivitelezésű Patio 4150 függőleges metszete zárny szerelés előkészítése A Patio 3090 toló- és bukó vasalatrészeinek szerelése A Patio 3090 futó- és vezetősínek szerelése A Patio 3130 toló- és bukó vasalatrészeinek szerelése A Patio 3130 futó- és vezetősínek szerelése A Patio 4150 toló- és bukó vasalatrészeinek szerelése A Patio 4150 futó- és vezetősínek szerelése A balos / jobbos kivitelezésű Patio 3090 / 3130 / 4150 záródarabjainak beépítősablonjai A Patio 3090 / 3130 / mm falcluft záródarabpozíciói A Patio 3090 / 3130 / mm falcluft záródarabpozíciói A Patio 4150 vezérlőtuskójának és ütközőelemének szerelése A Patio 3130 / 4150 tolószárnyának be- és kiakasztása / utánállításai A Patio 3130 / 4150 karbantartási- és használati útmutatója Oldal Készült: december. Változtatás joga fenntartva. 3. oldal / AB 530-1_HU

4 Roto Patio 3090 / 3130 / 4150 Termékszavatossági előírások Az ablak- és erkélyajtó szárnyak toló vasalatai A termékszavatossági törvényben definiált gyártói felelősség szerint ( 4 ProdHaftG) a gyártó termékeinél a következő információkra kell ügyelni az ablak- és erkélyajtószárnyakhoz való toló-bukó vasalatokat illetően. Az információk figyelmen kívül hagyása a gyártót mentesíti a szavatossági kötelezettsége alól. 1. Termékinformáció és rendeltetésszerű használat A toló-bukó vasalatok ezen definíció értelmében az ablakok és erkélyajtók eltolható szárnyához használt vasalat, amelyek elsősorban külső lezáróként használnak és többnyire üvegezettek. Az eltolható szárnnyal kombinációban állhat még fix szárny és/vagy további mozgatható szárnyak, pl. tisztításhoz nyiló szárny. Az a szárny, amely toló-bukó vasalattal van felszerelve eltolható, emelhető és eltolható, buktatható és eltolható, emelhető, buktatható és eltolható, párhuzamosan állítható és eltolható, buktatható, párhuzamosan állítható és eltolható. A toló-bukó vasalatok függőlegesen beépített fából, műanyagból, alumíniumból vagy acélból, és ezeknek megfelelő anyagkeverékből készült ablakokhoz és erkélyajtókhoz alkalmazható vasalat. A toló-bukó vasalatok ezen definíció értelmében rendelkeznek egy zárással, amely a tolható szárnyat lezárja, valamint futógörgőkkel, amelyek a tolható szárny alsó vízszintes könyökén találhatóak. Kiegészítőleg még lehetnek nyitóollók a buktatáshoz és szerkezetek az emeléshez ill. a szárnyak párhuzamos állításához. A vasalatokkal a szárnyak zárhatóak, résszellőztető állásba hozhatóak és oldalra tolhatóak. Az ettől eltérő használat nem felel meg a rendeltetésszerű használatnak. Betörésgátló ablakok és erkélyajtók, nedves helyiségekbe és agresszív, korrodálást elősegítő levegőtartalmú környezetben beépített ablakok és erkélyajtók olyan vasalatot igényelnek, amely az adott környezetnek megfelel és külön egyeztetett ismertetőjegyekkel rendelkezik. A nyitott ablak- és erkélyajtószárnyak csak árnyékoló funkcióval rendelkeznek és nem töltik be a hézagmentesség, heves esőzéssel, hangtompítással, hőséggel és betöréssel szembeni ellenállás igényét. zél és huzat esetén az ablak- és erkélyajtószárnyakat be kell zárni és reteszelni. A szél és huzat ebben a megfogalmazásban azt jelenti, hogy az ablak- és erkélyajtószárnyak nyitott állapotban légnyomás ill. légáramlat hátására maguktól és irányíthatatlanul kinyílnak vagy bezáródnak. Az ablakok- és erkélyajtószárnyak egy rögzített nyitott állása csak kiegészítő vasalattal érhető el. A becsukott ablak- és erkélyajtószárnyak ellenállása a szélnyomással szemben a mindendenkori szerkezettől függ. Ha az ablak- és erkélyajtószárnyak egy DIN EN (különösen p 3 nyomásvizsgálat) szerinti ellenállóképességgel kell rendelkezniük, akkor ezt a mindenkori ablakszerkezettel és a keret anyagához való vasalatösszeállítással kell meghatározni és külön egyeztetni. Általában a toló-bukó vasalatok a DIN szerinti akadálymentes otthon igényének felelnek meg. Ehhez megfelelő vasalatösszeállítás és szerelés szükséges az ablak- és erkélyajtószárnyakhoz, amelyeket külön kell egyeztetni. 2. Helytelen használat A vasalatok beállítási munkáit, valamint az alkatrészek cseréjét szakembernek kell végeznie. Az ablak- és erkélyajtók felületének kezelésekor pl. lakkozás vagy fényezés minden vasalatrészt ki kell vonni a kezelés alól és védeni kell a szennyeződéstől eközben. 5.1 A felület minőségének megőrzése Az elektrolitikusan felvitt horganyréteg a normál levegőklímán nem sérül, ha a vasalatrészeken nem keletkezik kondenzvíz vagy a keletkezett kondenzvíz hamar fel tud száradni. A vasalatrészek felületi minőségének tartós megőrzéséhez és a korrózió elkerülése érdekében a következő pontokat feltétlenül be kell tartani: A vasalatokat ill. a falcteret különösen a beépítési fázisban megfelelően kell szellőztetni, hogy sem nedvességnek, sem kondenzvíz keletkezésének ne tegyük ki. Az építőanyagok lerakódását és azzal való szennyeződést a vasalat részeken (por, gipsz, cement stb.) kerülni kell. A horonytérben képződő agresszív gázok (pl. hangya- vagy ecetsav, ammónia, amin-/ammónia vegyületek, aldehidek, fenolok, csersav stb.) kevés kondenzvízzel érintkezve a vasalatrészek gyors korróziójához vezethet. Ilyen agresszív gázok megjelenésekor gondoskodnia kell a horonytér megfelelő szellőztetésről. Ez különösen érvényes a tölgyfából vagy más magas (cser-)sav tartalmú fából készült ablaknál és erkélyajtónál. Ezen túlmenően nem lehet ecet- vagy savas térhálózatú ill. az előbb felsorolt anyagú tömítőanyagot használni, mivel a tömítőanyaggal való közvetlen érintkezés és az ezekből való kipárolgások a felületet megtámadhatják. A vasalatot csak enyhe, ph-semleges higított tisztítószerrel lehet tisztítani. emmi esetre sem szabad agresszív, savas tartalmú tisztítószert vagy a fent felsorolt anyagokat tartalmazó súrolószert alkalmazni. 6. Információs- és instrukciós kötelezettségek Az információs- és instrukciós kötelezettségek, valamint a termékszavatossági törvénynek megfelelő karbantartási munkák teljesítéshez rendelkezésre állnak: a tervezőknek tervezési segédletek a szakkereskedőknek katalógusok a gyártónak beépítési útmutatók és műszaki rajzok építészeknek és felhasználóknak karbantartási- és tiszítási útmutató valamint használati útmutató. A toló-bukó vasalatok működésének biztosításához a tervezőknek kötelező a gyártótól vagy a kereskedőtől a termékinformációkat megrendelni és arra ügyelni, a kereskedőnek kötelező a gyártó temékinformációira ügyelni és ezeket, továbbá a beépítési útmutatókat beszerezni és azokat a felhasználóknak átadni, az ablakgyártónak a termékinformációkra ügyelni kell és a gyártótól vagy a kereskedőtől a karbantartási- és tisztítási útmutatókat be kell szerezni és azt az építésznek és a felhasználónak továbbítani. 7. Hasonló vasalatok alkalmazása Hasonló tológörgős és zárású vasalatok pl. harmónika ajtók a termékinformációk és főleg a rendeltetésszerű használatra, helytelen használatra, termékjellemzőkre, termékkarbantartásra, információs- és instrukciós kötelezettségekre vonatkozó jellemzőket figyelembe kell venni, értelemszerűen az érintett ismertetőjegy szerint. Az ablak- és erkélyajtószárnyak helytelen azaz nem rendeltetésszerű használata akkor fordul elő, ha a nyitási területbe akadály kerül és ezzel megakadályozza a rendeltetésszerű használatot, ha az ablak- és erkélyajtószárnyra kiegészítő teher hárul, ha az ablak- és erkélyajtószárnyak betolásakor vagy zárásakor a szárny és tok közé benyulnak ill. egy személy vagy testrész kerül erre a területre a szárnyak betolásakor. 3. zavatosság A mindenkori összvasalat kizárólag a Roto Frank AG vasalatiból állítható össze. A vasalatok szakszerűtlen kivitelezett szerelése és/vagy nem eredeti ill. nem a gyártó által forgalmazott kiegészítő vasalatok alkalmazása a felelősség kizárását vonja maga után. 4. Termékjellemzők 4.1 Maximális szárnytömeg és szárnyhoronyméretek Az egyes vasalatkivitelezések maximális szárnytömegét nem lehet túllépni. A legkisebb megengedett tartóerővel rendelkező alkatrész határozza meg a maximális szárnytömeget. Az alkalmazási diagramokat és alkatrész hozzárendeléseket figyelembe kell venni (ld. következő oldalakat). 4.2 A vasalatok összeállítása A gyártó előírásai, amelyek a vasalatok összeállítására vonatkoznak (pl. a külső kilincsek elhelyezése, vasalatok konstrukciója betörésgátló ablak- és erkélyajtószárnyakhoz), kötelező érvényűek. 5. Termék karbantartása A biztonság szempontjából fontos vasalatrészeket évente legalább egyszer a rögzített helyükön meg kell vizsgálni és kopását ellenőrizni kell. zükség szerint a rögzítőcsavarokat meg kell húzni ill. egyes alkatrészeket ki kell cserélni. Ezen túlmenően legalább évente egyszer a következő karbantartási munkálatokat el kell végezni: minden mozgó alkatrészt és a toló-bukó vasalat minden záró részét be kell zsírozni és a működését ellenőrizni kell. csak olyan tisztító- és ápoló anyagokat lehet alkalmazni, amelyek a vasalatok korrózióvédelmét nem csökkentik. 4. oldal / AB 530-1_HU Készült: március. Változtatás joga fenntartva.

5 Roto Patio 3090 / 3130 / 4150 Általános útmutató 12 mm horonyhézag / 4 mm horonyhézag A vasalatok működésbiztonsága Termékszavatossági előírások Termékszavatosság - felelősség kizárása A vasalatok működésbiztonságának folyamatos megőrzése érdekében a következőket kell figyelembe venni: 1. A vasalatelemek szakszerű beépítését ezen beépítési útmutató szerint 2. Az elemek szakszerű szerelését az ablakgyártásnál 3. A karbantartási- és használati útmutató előírásait 4. A használati útmutatót elhelyezni jól látható helyen a beépített ablakelemek mellett, és a kezelési útmutatót a felhasználónak át kell adni. 5. Az összvasalat csak eredeti Roto rendszeralkatrészekből állhat. Rendszeridegen alkatrészek alkalmazása a szavatosság kizárását vonják maguk után 6. A futó- és vezetősineket rendszeresen meg kell tisztítani a portól és szennyeződéstől, hogy a futógörgők működését megőrizzük Az ablakkilincsek rögzítése M5x..DIN 965 csavarokkal történik. A központi zár vasalatelemeinek rögzítéséhez korrózióálló, a vasalathoz való csavarokat kell alkalmazni. A tolóvasalatokhoz sárga krómozott horganyzott 4,0 x... acél csavarokat kell alkalmazni. Az ablakgyártónak gondoskodnia kell a vasalatrészek megfelelő rögzítéséről, adott esetben a csavargyártót is be kell vonni. Az üvegezési technika ékelési előírásait be kell tartni. A vasalatgyártó nem szavatol a vasalatok működési zavaráért vagy károsodásáért, valamint az ezekkel a vasalatokkal szerelt ablakokért vagy erkélyajtókért, ha ezek a nem megfelelő rendelésre, a beépítési előírások vagy alkalmazási diagramok figyelmen kívül hagyására vezethetőek vissza. Készült: december. Változtatás joga fenntartva. 5. oldal / AB 530-1_HU

6 A Roto Patio 3090 / 3130 / 4150 alkalmazási területei Alkalmazási terület 3090 mm-ben Tolószárny zárnyhoronyszélesség min. 450*, max zárnyhoronymagasság min. 801, max zárnytömeg max. 90 kg * mm csappantyú nélkül (8 mm-es szárnytakarás esetén) (6 mm-es szárnytakarás esetén) , , zárnyhoronymagasság = zhm zrányhoronyszélesség = zhz Alkalmazási terület 3130 mm-ben Tolószárny zárnyhoronyszélesség min. 600, max zárnyhoronymagasság min. 801, max zárnytömeg max. 130 kg (8 mm-es szárnytakarás esetén) (6 mm-es szárnytakarás esetén) , , zárnyhoronymagasság = zhm zárnyhoronyszélesség = zhz 6. oldal / AB 530-1_HU Készült: március. Változtatás joga fenntartva.

7 Alkalmazási terület 4150 mm-ben Tolószárny zárnyhoronyszélesség min. 600, max zárnyhoronymagasság min. 801, max zárnytömeg max. 150 kg (8 mm-es szárnytakarás esetén) (6 mm-es szárnytakarás esetén) 31 14, , , ,5 zárnyhoronymagsság = zhm zárnyhoronyszélesség = zhz Készült: december. Változtatás joga fenntartva. 7. oldal / AB 530-1_HU

8 A Roto Patio 3090 NT / 3130 NT / 4150 NT csapok kivitelezési variációi Alapállás 90 zorítónyomásállítás ±0,8 mm Excenter csapok Roto-rövid jelölés: E zorítónyomásállítható csapok Alapállás 90 zorítónyomásállítás ±0,8 mm Gombacsapok Roto-rövid jelölés: P zorítónyomásállítható biztonsági gombacsap oldal / AB 530-1_HU Készült: március. Változtatás joga fenntartva.

9 90 Alapállás Állítható gombacsapok Roto-rövid jelölés: V Magasság- és szorítónyomásállítható biztonsági gombacsapok zorítónyomásállítás zorítónyomásállítás ±0,8 mm Magasságállítás ±0,2 mm Magasságállítás ±0,4 mm max. magasságállítás 270 zorítónyomásállítás ±0,8 mm Magasságállítás ±0,6 mm -0,8 mm +0,8 mm 360 Magasságállítás ±0,8 mm alapállás Készült: december. Változtatás joga fenntartva. 9. oldal / AB 530-1_HU

10 A Roto Patio 3090 NT / 3130 NT / 4150 NT kivitelezési variációi B B J J A séma 1 tolószárny (B v. J) 1 fix üvegezés G séma 1 tolószárny (B v. J) 2 fix üvegezés A séma* 1 tolószárny (B v. J) 1 nyílószárny G séma* 1 tolószárny (B v. J) 2 nyílószárny A séma* Tolószárny/bukószárny (rögzített tokosztóval) balos tolószárny nyílószárny *Kivitelezés nyílószárnnyal C séma tolószárny (fix tokosztó nélkül) nyílószárny jobbos tolószárny balos tolószárny nyílószárny A séma tolószárny/fix üvegezés balos tolószárny 10. oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

11 J J B B J J D séma 1 tolószárny (B v. J) fix tokosztó nélkül 1 nyílószárny C séma 2 tolószárny (B és J) fix tokosztó nélkül 2 nyílószárny K séma 2 tolószárny (B és J) 1 fix üvegezés B séma 1 tolószárny (B v. J) A tolószárny a fal elé tolható A séma* Tolószárny/nyílószárny (fix tokosztóval) balos tolószárny nyílószárny *Kivitelezés nyílószárnnyal C séma tolószárny (fix tokosztó nélkül) nyílószárny jobbos tolószárny balos tolószárny nyílószárny A séma tolószárny/fix üvegezés balos tolószárny Készült: december. Változtatás joga fenntartva. 11. oldal/ AB 530-1_HU

12 Patio 3090 NT Vasalat áttekintés, balos kivitel 9 P P P Toló állás Záráskor nem húz be Bukó állás Automatikus behúzás záráskor Zárt állás G G G 12. oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

13 Patio 3090 NT Cikklista Megnevezés Alkalmazási terület G Alapkészlet 3090 NT Cikkszám *A központi zár alkatrészei a Roto NT-Programból arokváltó* (mindig 2 szárnyanként) Alapkészlet balos Alapkészlet jobbos Alapkészlet tartalma: 2 futómű B/J, 1 támasztóelem ínkészlet 3090 NT Kivitel: sötétbronz (R 05.4) mm 1930 mm mm 2630 mm Kivitel: (R 07.2) mm 1930 mm mm 2630 mm Kivitel: naturezüst (R 01.1) mm 1930 mm mm 2630 mm ínkészlet tartalma: Tartozékcsomag tartalma: 1 futósín, 1 vezetősín 2 alsó takaró, kicsi 1 műanyag takaróprofil, 1 összekötőcső 1 alsó ütközőrész, 1 felső ütközőrész 1 takaróprofil 1 vezérlőtuskó, 2 végtakaró a vezetősínhez P Ollótartó sín takarókupakkal (1 tartósínt és 1 takarót j/b tartalmaz) Kivitel: sötétbronz (R 05.4) mm mm arokváltó V (tandard NT-Prg.) BNy sarokváltó V (tandard NT-Prg.) BNy rúdzár*, fix kilincsmagasság zhm mm 1 E zhm mm 1 E zhm mm 1 E zhm mm 2 E zhm mm 2 E zhm mm 2 E zhm mm 3 E zhm mm 3 E Alsó vízszintes középzáró (csappantyúval) mm mm 1 E mm 1 E Függőleges középzáró zhm mm 1 E, 1 V zhm mm 1 E, 1 V zhm mm 1 E, 1 V zhm mm 2 E, 1 V zhm mm 2 E, 1 V zhm mm 2 E, 1 V zhm mm 2 E, 1 V zhm mm 2 E, 1 V Kivitel: (R 07.2) mm mm Csúszóolló (1 darab felül, szárnyanként) mm mm mm Készült: december. Változtatás joga fenntartva. 13. oldal/ AB 530-1_HU

14 Roto Patio 3130 NT / 4150 NT Ah (RAL RG 607/13 szerint) Vasalat áttekintés, balos kivitel 11 PE PE PE Tolóállás Zárásnál nem húz be Bukó állás Automatikus behúzás záráskor Zárt állás G Vigyázat: Jobbos kivitelnél a középzárót a rúdzároldalra helyezni! G G G G G G 14. oldal / AB 530-1_HU Készült: március. Változtatás joga fenntartva.

15 Roto Patio 3130 NT Cikklista Megnevezés Cikkszám: Megnevezés Cikkszám: G Alapkészlet 1 arokváltó V balos alapkészlet jobbos alapkészlet Alapkészlet tartalma: 1 futómű vezérléssel 1 futómű vezérlés nélkül 2 erősítőelem 2 kiemelésbiztosító 2 támasztóelem ínkészlet (tartozékcsomaggal együtt) kompletten szárnyhoz és tokhoz zín zárnyhoronyszélesség Tokprofilmm-ben hossz naturezüst mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm középbronz mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm sötétbronz mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm ínkészlet tartalma: 1 futósín 1 vezetősín 1 műanyag takaróprofil 1 összekötőrúd 1 takaróprofil Tartozékcsomag tartalma: 1 alsó ütköző 1 felső ütköző 1 vezérlő tuskó 2 alsó takaró (erősítő elem) 2 végtakaró vezetősínhez 1 támasztóbak 1251 mm-től PE tartósín (1 darab takarókkal együtt) zín zárnyhoronyszélesség mm-ben naturezüst mm R mm mm tandard Roto NT-Program BNy sarokváltó V tandard Roto NT-Program Íves sarokváltó (alternatív a BNy sarokváltóhoz) tandard Roto NT-Program Bny rúdzár tandard Roto NT-Program Fix kilincsmagasság zhm mm 1 E zhm mm 1 E zhm mm 1 E zhm mm 2 E zhm mm 2 E zhm mm 2 E zhm mm 3 E zhm mm 3 E Alsó vízszintes középzáró zhz mm csap nélkül zhz mm 1 E zhz mm 1 E zhz mm 1 E zhz mm 1 E Felső vízszintes középzáró zhz mm csap nélkül zhz mm 1 E zhz mm 1 E zhz mm 1 E zhz mm 1 E Függőleges középzárót zhm mm 1 E,1 V zhm mm 1 E,1 V zhm mm 1 E,1 V zhm mm 2 E,1 V zhm mm 2 E,1 V zhm mm 2 E,1 V zhm mm 3 E,1 V zhm mm 3 E,1 V Záródarab tandard Roto NT-Programm 11 Csúszóolló profilfüggő zhz mm zhz mm zhz mm középbronz mm R mm mm sötétbronz mm R mm mm mm R mm mm Készült: december. Változtatás joga fenntartva. 15. oldal/ AB 530-1_HU

16 Roto Patio 4150 NT Cikklista Megnevezés Cikkszám: Megnevezés Cikkszám: G Alapkészlet 1 arokváltó V Balos alapkészlet Jobbos alapkészlet Alapkészlet tartalma: 1 futómű vezérléssel 1 futómű vezérlés nélkül 2 erősítőelem 2 kiemelésbiztosító 2 támasztóelem ínkészlet (tartozékcsomaggal együtt) kompletten szárnyhoz és tokhoz zín zárnyhoronyszélesség Tokprofilmm-ben hossz naturezüst mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm középbronz mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm sötétbronz mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm ínkészlet tartalma: 1 futósín 1 vezetősín 1 műanyagprofil 1 tartósín 1 összekőtőrúd 1 takaróprofil Tartozékcsomag tartalma: 1 alsó ütköző 1 felső ütköző 1 vezérlőtuskó 2 alsó takaró (erősítőelem) 2 végtakaró a vezetősínhez 2 végtakaró a tartósínhez 1 támasztóbak 1251 mm-től PE tartósín (1 darab takarókkal együtt) zín zárnyhoronyszélesség mm-ben naturezüst mm R mm mm tandard Roto NT-Program BNy sarokváltó V tandard Roto NT-Program Íves sarokváltó (alternativ zu 2) tandard Roto NT-Program BNy rúdzár tandard Roto NT-Programm Fix kilincsmagasság zhm mm 1 E zhm mm 1 E zhm mm 1 E zhm mm 2 E zhm mm 2 E zhm mm 2 E zhm mm 3 E zhm mm 3 E Alsó vízszintes középzáró zhz mm csap nélkül zhz mm 1 E zhz mm 1 E zhz mm 1 E zhz mm 1 E Felső vízszintes középzáró zhz mm csap nélkül zhz mm 1 E zhz mm 1 E zhz mm 1 E zhz mm 1 E Függőleges középzáró zhm mm 1 E,1 V zhm mm 1 E,1 V zhm mm 1 E,1 V zhm mm 2 E,1 V zhm mm 2 E,1 V zhm mm 2 E,1 V zhm mm 3 E,1 V zhm mm 3 E,1 V Záródarab tandard Roto NT-Program 11 Csúszóolló profilfüggő zhz mm zhz mm zhz mm középbronz mm R mm mm sötétbronz mm R mm mm mm R mm mm oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

17 Megnevezés Cikkszám: Megnevezés Cikkszám: 20 RotoLine kilincs 8 Vezérlőlap (2 darab szárnyanként) 3150 / 4150-hez Normál szín naturezüst R középbronz R sötétbronz R R Kiegészítő szín újezüst R matt titán R Kiegészítő alkatrész Négyszögtengely 7 mm / 45 mm Fa 4 mm Fa 12/20 mm Fa 12/18 mm Fa 7/8 mm Eurofalz Kömmerling V Thyssen AD 13 mm Trocal, KBE MD Veka oftline KBE AD Rehau Aluplast 2000/3000, chüco CT Gealan Veka Topline Aluplast Rotoplasto 4K Plus Plan 3K/5K ima vezérlőlemez alátéthez Készült: december. Változtatás joga fenntartva. 17. oldal/ AB 530-1_HU

18 Roto Patio 3090 Függőleges metszet x x x zhm 12 max. padlószint Futósínt egész hosszában alátámasztani Nyitási szélesség oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

19 Roto Patio 3090 Függőleges metszet zhm max. padlószint Nyitási szélesség 116 Futósínt egész hosszában alátámasztani 29 Készült: december. Változtatás joga fenntartva. 19. oldal/ AB 530-1_HU

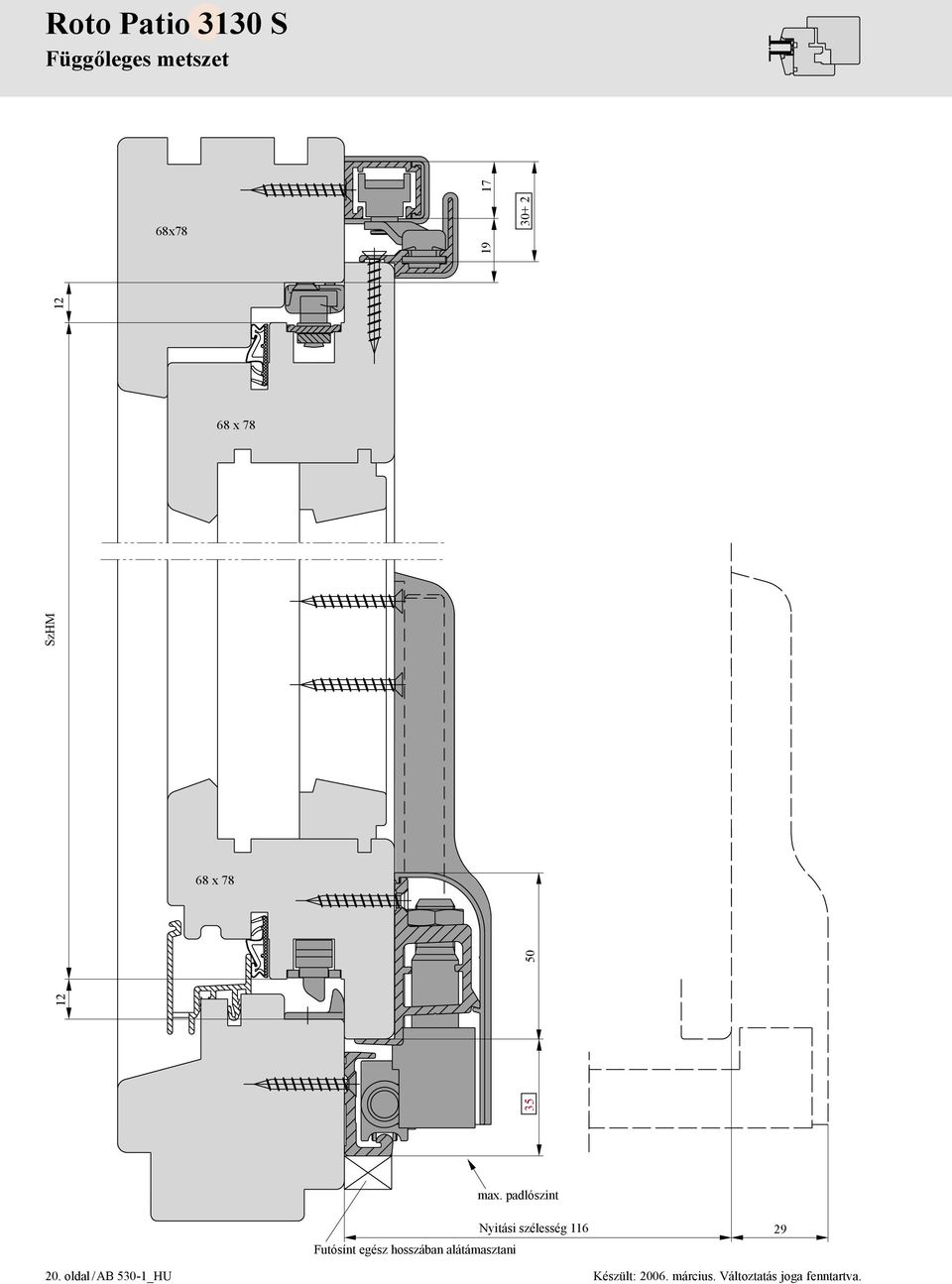

20 Roto Patio 3130 Függőleges metszet x x x zhm 12 max. padlószint Futósínt egész hosszában alátámasztani Nyitási szélesség oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

21 Roto Patio 3130 Függőleges metszet zhm max. padlószint Nyitásszélesség 116 Futósínt egész hosszában alátámasztani 29 Készült: december. Változtatás joga fenntartva. 21. oldal/ AB 530-1_HU

22 Roto Patio 4150 Függőleges metszet 68 x x x zhm max. padlószint Nyitási szélesség Futósínt egész hosszában alátámasztani 22. oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

23 Roto Patio 4150 Függőleges metszet 12 zhm max. padlószint Nyitásszélesség 116 Futósínt egész hosszában alátámasztani 26 Készült: december. Változtatás joga fenntartva. 23. oldal/ AB 530-1_HU

24 További egyéni információ 24. oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

25 Roto Patio 3090 / 3130 / 4150 zárny szerelés - előkészítés 1. zárnyprofil-keresztmetszet A vasalat méretadatai 2,2 9,4 Kiemelésgátló szerelése arokváltó Rúdzár A kiemelésgátlót a rugós klipsszel beakasztani 1 és rápattintani 2! 2 Kiemelésgátló 1 Vasalattengely Rúdz. A kiemelésgátlót az építőelemmel a vasalathoronyba illesztene. 16,2 12,3 ar.v Kilincs furat A rúdzárdió és az ablakkilincs csap helyének kifúrása Kimarás Rúdzár zártest 15 dornméret 13 hátsó dornméret Ø10 Ø12 Ø10 28 min. marásmélység (8) dornméret Vasalatnut min ,3 Ø 10 mm peremmagasság (16-22) + 16 mm süllyesztett fejű csavarok számára (DIN 965 M5 x...) Ø 12 mm Furatmélység: peremmagasság + 16 mm Kilincsmagasság G méret = = 1. zárnyprofil kimarása 2. Kilincs-furat A rúdzárdió és az ablakkilincs csap helyének kifúrása 2,2 9,4 vasalattengely dornméret 16 mm-es peremmagsságnál 16, ,3 18 vasalatnut 9 Kilincsmag. G méret Ø dornméret Ø10 mm, 33 mm mély Ø25 mm Készült: december. Változtatás joga fenntartva. 25. oldal / AB 530-1_HU

26 Roto Patio 3090 A toló-bukó vasalatrészek szerelése ne fúrjon A futóművet a szárnyra fektetni és felfúrni (a 10 mm-es méretre ügyelni) vagy fúró sablont Cikkszám: felhelyezni és felfúrni (fúró ø 3 mm). ne fúrjon A csapot 4 mm-re engedni Kilincsoldal A futóművek ±3 mm-es magasságállítással vannak ellátva, magasságállítás 4-es imbuszkulccsal, biztosítás 17-es villáskulccsal. A csapot 4 mm-re engedni Pántoldal Takaróprofil Támasztóelem Összekötő cső A méret A méret Futómű vezérléssel Futómű vezérlés nélkül Beépítési sorrend*, javaslat 1* A futóművet az ábra szerint felszerelni (szárnyat a fúrósablonnal előfúrni) 2. A támasztóelemeket (takaró profilhoz) elosztani és felszerelni. 4. Az összekötőrudat méretre vágni, hossza A méret 325 mm. Az összeköttőrudat rögzíteni(4-es imbuszkulccsal). A futóműveken lehet jelöléseket alkalmazni. 5. A futósín takaróprofilját méretre vágni. Hossz A méret 9 mm. A takaróprofilt csak szárny beépítése után szerelni. 6. A tartósíneket A méretre vágni és szerelni. 7. A végtakarókat a tartósínekre feltenni. * A nem derékszögű szárnyperemnél a futóművek helyzetére ügyelni kell. Tartósín Tartósín Végtakaró Tartósín Műanyag kivitel Fa kivitel Az ív vége A ferde perem vége tandard Az ív vége 26. oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

27 Roto Patio 3090 A futó- és vezetősín szerelése (6 mm-es szárnytakarás esetén) Vezetősín rögzítő (tok) Cikkszám: Vezetősín műanyag takarósínnel (12 mm-es horonyhézag esetén) Vezető- és futósín szerelése (vezetősínnél a műanyag takarósínt felpattintani). (8 mm szárnytakarás esetén) Fúrószár vezető (tok) Cikkszám: Ø 3 mm 4 Felső vezetősín 4 Alsó futósín 12 (8 mm-es szárnytakarásnál) 21, A futósínt teljes hosszában alátámasztani 21, (6 mm-es szárnytakarásnál) Fúrószár vezető (tok) Cikkszám: Futósín rögzítő (tok) Cikkszám: A futósínt teljes hosszában alátámasztani Készült: december. Változtatás joga fenntartva. 27. oldal/ AB 530-1_HU

28 Roto Patio 3130 A toló- és bukó vasalatrészek szerelése ne fúrjon A futóművet a szárnyra fektetni és felfúrni (10 mm-es méretre ügyelni) vagy a fúrósablont Cikkszám: felhelyezni és felfúrni (fúró ø 3 mm). ne fúrjon A csapot 4 mm-re engedni 5,5 Kilincsoldal A futóművek ±3 mm-es magasságállítással vannak ellátva, magasságállítás 4-es imbuszkulccsal, biztosítás 17-es villáskulccsal. A csapot 4 mm-re engedni Pántoldal 5,5 Erősítőelem Takaróprofil Támasztóelem Erősítőelem Támasztóbak Összekötőcső A méret mm-től A méret Futómű vezérlővel Futómű vezérlő nélkül Beépítési sorrend*, javaslat 1* A futóművet az ábra szerint felszerelni (szárnyat fúrósablonnal előfúrni) 2. A támasztóelemeket (takaróprofilhoz) elosztani és felszerelni. 3. Az erősítőelemeket a futóműbe betolni és az üvegoldalon felcsavarozni. 4. Összekötőrudat méretre vágni, hossza A méret 325 mm. Az összekötőrudat rögzíteni (4-es imbuszkulccsal). A futóműveken lehet jelöléseket alkalmazni mm zhz-től kiegésztőleg támasztóbakot szerelni. 5. A futósín takaróprofilját méretre vágni. Hossz A méret 9 mm. Takaróprofilt csak a szárny beakasztása után szerelni. 6. A tartósínt A méretre vágni és szerelni. 7. A végtakarókat a tartósínre feltenni. * A nem derékszögű szárnyperemnél a futóművek helyzetére ügyelni kell. Tartósín Tartósín Végtakaró Tartósín Műanyag kivitel Fa kivitel Az ív vége A ferde perem vége tandard Az ív vége 28. oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

29 Roto Patio 3130 A futó- és vezetősín szerelése (6 mm-es szárnytakarásnál) Vezetősín rögzítő (tok) Cikkszám: Vezetősín műanyag takarósínnel (12 mm-es horonyhézagnál) Vezető- és futósín szerelése (a vezetősínnél a műanyag takarósínt felpattintani). (8 mm szárnytakarásnál) Fúrószár vezető (tok) Cikkszám: Ø 3 mm 4 Felső vezetősín 4 Alsó vezetősín 12 (8 mm-es szárnytakarásnál) 21, Futósínt egész hosszában alátámasztani 21, (6 mm-es szárnytakarásnál) Fúrószár vezető (tok) Cikkszám: Futósín rögzítő (tok) Cikkszám: Futósínt egész hosszában alátámasztani Készült: december. Változtatás joga fenntartva. 29. oldal/ AB 530-1_HU

30 Roto Patio 4150 A toló- és bukó vasalatrészek szerelése ne fúrjon A futóművet a szárnyra fektetni és felfúrni (4 mm-es méretre ügyelni) vagy fúrósablont Cikkszám: felhyezni és felfúrni (fúró ø 3 mm). ne fúrjon Kilincsoldal A futóművek ±3 mm-es magasságállítással vannak ellátva, magasságállítás 4-es imbuszkulccsal, biztosítás 17-es villáskulccsal. Pántoldal Takaróprofil Erősítőelem Erősítőelem Támasztóelem Támasztóbak Összekötőcső A méret mm-től 4 4 A méret Futómű vezérlővel Futómű vezérlő nélkül Beépítési sorrend*, javaslat 1* A futóművet az ábra szerint felszerelni (szárnyat fúrósablonnal előfúrni) 2. A támasztóelemeket (takaróprofilhoz) elosztani és felszerelni. 3. Az erősítőelemeket a futóműbe tolni és az üvegoldalon felcsavarozni. 4. Az összekötőrudat méretre vágni, hossza A méret 340 mm. Az össekötőrudat rögzíteni (4-es imbuszkulcs). A futóműveken lehet jelöléseket alkalmazni mm zhz-től kiegészítőleg támasztóbakot szerelni. 5. A futósín takaróprofilját méretre vágni. Hossz A méret 90 mm. Takaróprofilt csak a szárny beakasztása után szerelni. 6. A tartósínt A méretre vágni és szerelni. 7. A végtakarókat a tartósínre feltenni. * A nem derékszögű szárnyperemnél a futóművek helyzetére ügyelni kell. Tartósín Tartósín Végtakaró Tartósín Műanyag kivitel Fa kivitel Az ív vége A ferde perem vége tandard Az ív vége 30. oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

31 Roto Patio 4150 A futó- és vezetősín szerelése (6 mm-es szárnytakarásnál) Vezetősín rögzítő (tok) Cikkszám: Vezetősín műanyag takarósínnel (12 mm-es horonyhézagnál) Vezető- és futósín szerelése (vezetősínnél a műanyag takarósínt felpattintani). (8 mm-es szárnytakarásnál) Fúrószár vezető (tok) Cikkszám: Ø 3 mm 4 Felső vezetősín 4 Alsó vezetősín 14,5 (8 mm-es szárnytakarásnál) 31 38,5 53 Futósínt egész hosszában alátámasztani 31 12, ,5 (6 mm-es szárnytakarásnál) Furószár vezető (tok) Cikkszám: Futósín rögzítő (tok) Cikkszám: Futósínt egész hosszában alátámasztani Készült: december. Változtatás joga fenntartva. 31. oldal/ AB 530-1_HU

32 Roto Patio 3090 / 3130 / 4150 Záródarab beépítő sablon fix, 12 mm-es horonyhézag B kék Balos kivitel, (balos kilincs) ablon beépítési példa: Cikkszám: / el bemutatva Az információkat az NT sablonokhoz keresse kérem a Roto NT AB 502 és Roto NT AB 503 beépítési útmutatókban zhz zhz zhz kék Záródarab zhz kék zhz kék kék kék kék Rúdzároldal Vezérlőlemez Minden beépítősablon alul és felül is alkalmazható. 32. oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

33 TEUERPLATTE Roto Patio 3090 / 3130 / 4150 Záródarab beépítő sablon fix, 12 mm-es horonyhézag J kék Jobbos kivitel, (jobbos kilincs) ablon beépítési példa: Cikkszám: / cel bemutatva zhz felső felső felső zhz zhz zhz zhz kék kék kék kék kék kék Az információkat az NT sablonokhoz keresse kérem a Roto NT AB 502 és Roto NT AB 503 beépítési útmutatókban. Záródarab Rúdzároldal Vezérlőlemez Minden beépítősablon alul és felül is alkalmazható. Készült: december. Változtatás joga fenntartva. 33. oldal/ AB 530-1_HU

34 Roto Patio 3090 / 3130 / 4150 Fix záródarab pozíciók, 12 mm-es horonyhézag J D 77 Jobbos kivitel, (jobbos kivitel) A 160 Zárási irány Kiemelésgátló záródarab B E X 228 D 160 C A C Záródarab tandard-záródarabot(50 mm) ütközési segítségként alkalmazni. zhz D E X Rúdzároldal B C A B 44 Vezérlőlemez B Balos kivitel. (balos kilincs) Zárási irány V -csapok Záródarab E -csapok C B Rúdzároldal D zhz D X Vezérlőlemez zhm A B C A X oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

35 Roto Patio 3090 / 3130 / 4150 Fix záródarab pozíciók, 4 mm-es horonyhézag Záródarabok, vezérlőlemezek szerelése Balos tolószárny D B Zárás irány 12-es horonyhézag Balos tolószárny Minden méret a 4 mm-es horonyhézagra vonatkozik felül 12 mm-es horonyhézag 115,5 G H J zhm A B C G H J zhm A B C G H J C Rúdzároldal B zhz D F X zhz D F X A 4-es horonyhézag 4-es horonyhézag 94,5 77 Vezérlőlemez X F 171,5 24,5 Záródarabok, vezérlőlemezek szerelése Jobbos tolószárny J D J G 115,5 12-es horonyhézag Zárás irány Jobbos tolószárny Záródarab H Minden méret a 4 mm-es horonyhézagra vonatkozik felül 12 mm-es horonyhézag C Záródási szél R Rúdzároldal 8 Ütköző zárnymagasságot ld. a balos kivitel táblázatában zhz D E X Készült: december. Változtatás joga 636 fenntartva zhz D E X R Vezérlőlemez 4-es horonyhézag Vezérlőlemez 4-es horonyhézag E 24, ,5 X 252,5 A B 35. oldal/ AB 530-1_HU

36 Roto Patio 3090 / 3130 / 4150 A vezérlőtuskó és az ütközőelem szerelése 1. A vezérlőtuskót és az alsó ütközőlemezt a futósínbe betolni. 2. A vezérlőtuskót a megadott méretek alapján rögzíteni (max. 7 Nm). Figyelem: A vezérlőtuskó helye meghatározza a szélső horonyhézagot. Ügyeljen arra, hogy a tok és a szárny közötti horonyhézag mindkét szélen azonos legyen. zárnytakarás 19 zárnytakarás Futósín Vezérlőtuskó Alsó ütköző 3. A vezetősín zsírozása, a csúszóollót a felső vezetősínbe betolni. Balos tolószárny kivitel, a jobbos kivitel az ábra tükörképe 4. Az alsó és a felső ütközőelemet egyenletesen beigazítani és becsíptetni (max. 7 Nm). Felső ütközőelem Alsó ütközőelem gumiborításssal 36. oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

37 Készült: december. Változtatás joga fenntartva. 37. oldal/ AB 530-1_HU

38 Roto Patio 3090 / 3130 / 4150 A tolószárny be- és kiakasztása / utánállításai A szárny beés kiakasztása A szárny beakaszátsa (Balos tolószárny kivitel) Vezetősín Csúszóolló zállítás biztosítás: A toló-bukó vasalatok tehermentesítése érdekében a felső és az alsó vasalathoronyban szállítóéket kell elhelyezni. Takarósín A csavart erősen meghúzni 4-es imbuszkulcs Magasságállítás 4-es imbuszkulcs 17-es kulcs min 6 Nm +4 mm -2 mm Kész padló felső része A szárny beakasztása és utánállítása 1. A szárnyat 30 -os ferde állásban a futósínre helyezni, a csúszóollót ütközésig a tartósínbe tolni és a rögzítőcsavart meghúzni. 2. A végtakarókat a tartósínre feltenni. 3. A felső és az alsó ütközőelemeket utánállítani és rögzíteni. A szárny utánállítása A párhuzamos állást a tolóirányban ellenőrizni, adott esetben beállítani. Az összekötőrúd rögzítőcsavarát a vezérléses futóművön meglazítani, a szárny párhuzamosságát beállítani és a csavarokat ismét meghúzni. A működésvizsgálat után a vezérlőstuskót mindkét csavarral meghúzni. A szárny kiakasztása 1. A rögzítőcsavart a csúszóollón meglazítani. 2. A csúszóollót a tartósínből kihúzni. 3. A szárnyat 30 -os ferde állásba hozni és a futósínről leemelni. 4-es kulcs Az összekötőrúd rögzítőcsavarja Futómű vezérléssel Futómű vezérlés nélkül 38. oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.

39 Roto Patio 3090 / 3130 / 4150 Karbantartási- és használati útmutató Az Ön ablaka/ erkélyajtója kiváló minőségű Roto Patio 3090 / 3130 / 4150 toló-bukó vasalattal lettek felszerelve. A vasalat zavartalan működésének megőrzése érdekében az alábbi karbantartási munkálatokat ill. ellenőrzéseket kell elvégezni: Minden vasalatelemet szabadítson meg a cement- és malter szennyeződéstől, hogy megakadályozza a vasalatok blokkolása által keletkező funkciós zavarokat. Az (alsó) futósínt mindig tisztán kell tartani. Minden mozgatható részt és minden zárási pontot évente legalább egyszer be kell olajozni vagy zsírozni. Csak savmentes olajat vagy zsírt használjon! Különösen oda kell figyelni az olajozásra és zsírozásra: a csúszóolló ill. olló csúszkájánál és rugótartójánál, és a vezetősínnél. a futómű vezérlőgörbéjénél és a vezérlőtuskó bevezetőjénél a záródaraboknál és zárócsapoknál A szárny szorítónyomásának beállítása: a csapok állításával lehet a szorítónyomást állítani. 1. Zárt állás 2. Bukó állás 3. Toló állás záráskor nem húz be záráskor behúz A toló-bukó vasalatok beállítási- és utánálllítási munkáit csak szakember végezheti el! Készült: december. Változtatás joga fenntartva. 39. oldal/ AB 530-1_HU

40 KOMPETENCIA HATÁROK NÉLKÜL Kereskedelmi képviseletek Budapesti iroda Debreceni iroda H-1033 Budapest, Hévízi u. 6/C. IV. ép. H-4025 Debrecen, egner tér 7/D, Fsz. 4. Telefon: Telefon: Telefax: Telefax: Kereskedelmi képviselők Budapest, Pest megye Pásztor ándor Dél-Magyarország Tornyai Norbert Mobil: Mobil: sandor.pasztor@roto-frank.com norbert.tornyai@roto-frank.com Nyugat-Magyarország Völgyi Milán Nyugat-Magyarország zekér István Mobil: Mobil: milan.volgyi@roto-frank.com istvan.szeker@roto-frank.com Kelet-Magyarország Kádár György Kelet-Magyarország Balogh István Mobil: Mobil: gyorgy.kadar@roto-frank.com istvan.balogh@roto-frank.com B&N / K Készült: március. Változtatás joga fenntartva AB 530-1_HU 2006 Roto Frank AG Roto ist ein eingetragenes Warenzeichen Roto Elzett Vasalatkereskedelmi Kft. H-9461 Lövő, Kossuth L. u. 25. Telefon: Telefax: roto-soe@roto-frank.com www. roto.hu TERET NYITUNK 40. oldal/ AB 530-1_HU Készült: március. Változtatás joga fenntartva.
