1 Teret nyitunk Roto Patio A Patio vasalatrendszer Beépítési útmutató a Patio 4150 rendszerekhez

2

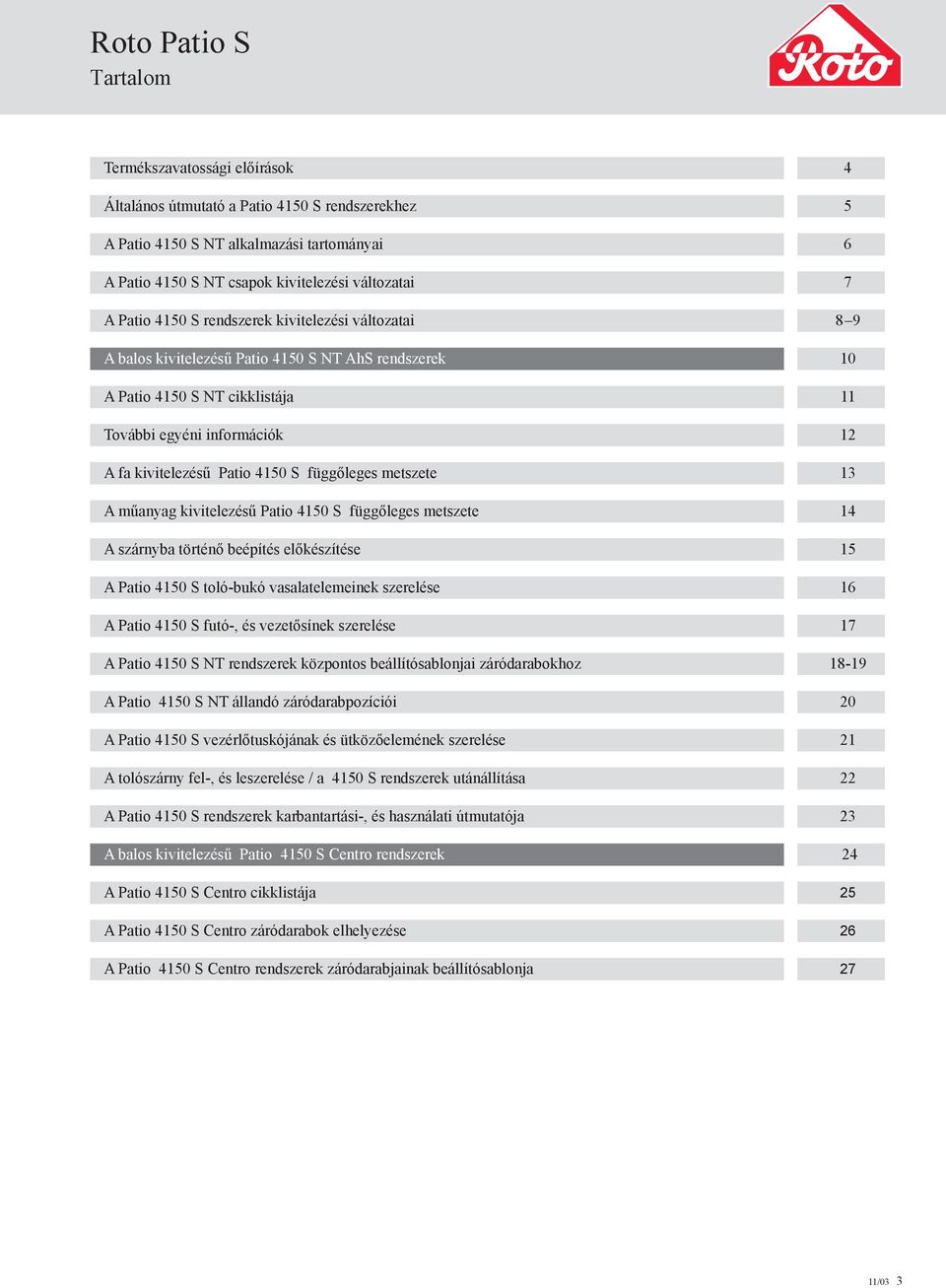

3 Roto Patio Tartalom Termékszavatossági előírások Általános útmutató a Patio 4150 rendszerekhez A Patio 4150 NT alkalmazási tartományai A Patio 4150 NT csapok kivitelezési változatai A Patio 4150 rendszerek kivitelezési változatai A balos kivitelezésű Patio 4150 NT Ah rendszerek A Patio 4150 NT cikklistája További egyéni információk A fa kivitelezésű Patio 4150 függőleges metszete A műanyag kivitelezésű Patio 4150 függőleges metszete A szárnyba történő beépítés előkészítése A Patio 4150 toló-bukó vasalatelemeinek szerelése A Patio 4150 futó-, és vezetősínek szerelése A Patio 4150 NT rendszerek központos beállítósablonjai záródarabokhoz A Patio 4150 NT állandó záródarabpozíciói A Patio 4150 vezérlőtuskójának és ütközőelemének szerelése A tolószárny fel-, és leszerelése / a 4150 rendszerek utánállítása A Patio 4150 rendszerek karbantartási-, és használati útmutatója A balos kivitelezésű Patio 4150 Centro rendszerek A Patio 4150 Centro cikklistája A Patio 4150 Centro záródarabok elhelyezése A Patio 4150 Centro rendszerek záródarabjainak beállítósablonja /03 3

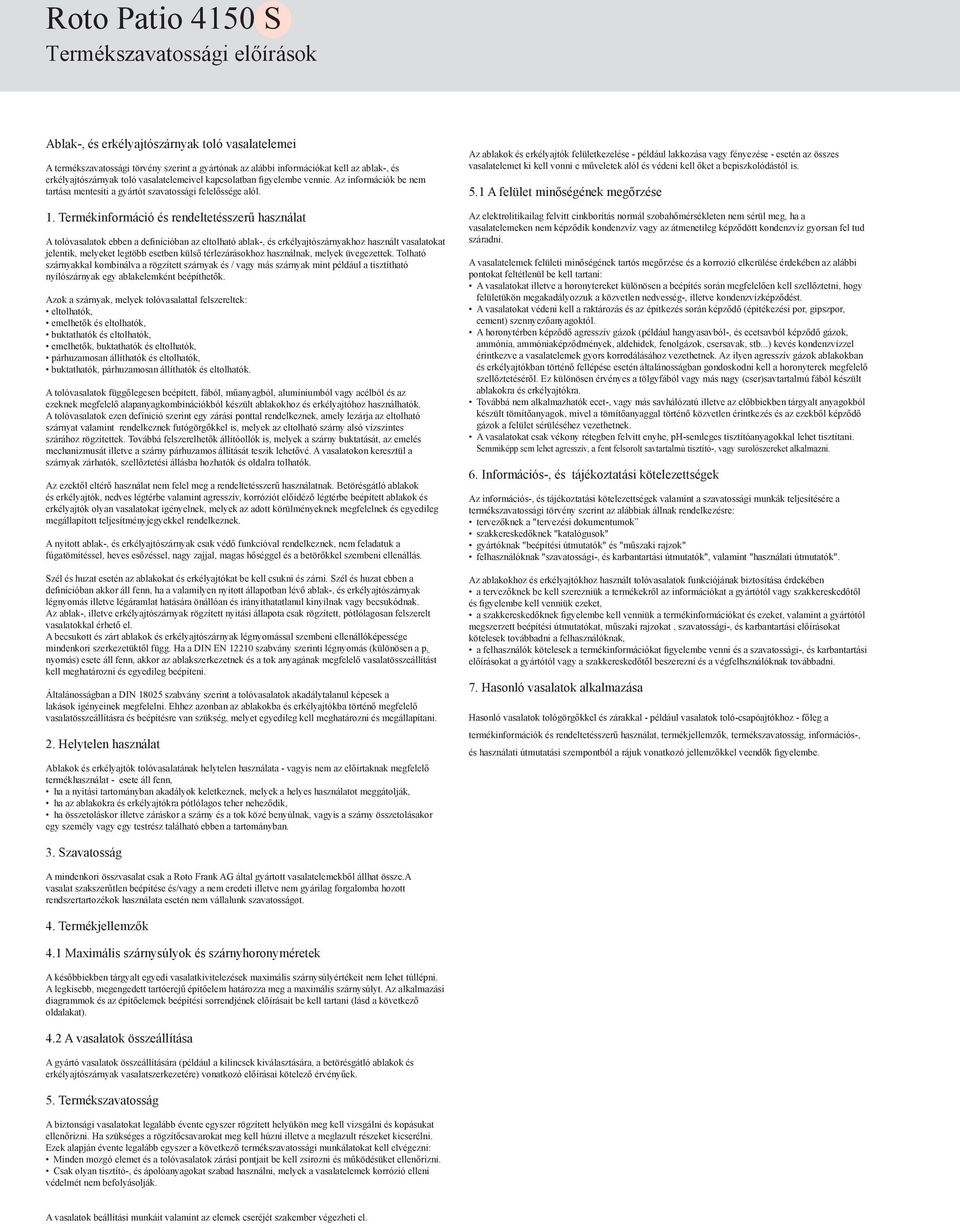

4 Roto Patio 4150 Termékszavatossági előírások Ablak-, és erkélyajtószárnyak toló vasalatelemei A termékszavatossági törvény szerint a gyártónak az alábbi információkat kell az ablak-, és erkélyajtószárnyak toló vasalatelemeivel kapcsolatban figyelembe vennie. Az információk be nem tartása mentesíti a gyártót szavatossági felelőssége alól. 1. Termékinformáció és rendeltetésszerű használat A tolóvasalatok ebben a definícióban az eltolható ablak-, és erkélyajtószárnyakhoz használt vasalatokat jelentik, melyeket legtöbb esetben külső térlezárásokhoz használnak, melyek üvegezettek. Tolható szárnyakkal kombinálva a rögzített szárnyak és / vagy más szárnyak mint például a tisztítható nyílószárnyak egy ablakelemként beépíthetők. Azok a szárnyak, melyek tolóvasalattal felszereltek: eltolhatók, emelhetők és eltolhatók, buktathatók és eltolhatók, emelhetők, buktathatók és eltolhatók, párhuzamosan állíthatók és eltolhatók, buktathatók, párhuzamosan állíthatók és eltolhatók. A tolóvasalatok függőlegesen beépített, fából, műanyagból, alumíniumból vagy acélból és az ezeknek megfelelő alapanyagkombinációkból készült ablakokhoz és erkélyajtóhoz használhatók. A tolóvasalatok ezen defínició szerint egy zárási ponttal rendelkeznek, amely lezárja az eltolható szárnyat valamint rendelkeznek futógörgőkkel is, melyek az eltolható szárny alsó vízszintes szárához rögzítettek. Továbbá felszerelhetők állítóollók is, melyek a szárny buktatását, az emelés mechanizmusát illetve a szárny párhuzamos állítását teszik lehetővé. A vasalatokon keresztül a szárnyak zárhatók, szellőztetési állásba hozhatók és oldalra tolhatók. Az ezektől eltérő használat nem felel meg a rendeltetésszerű használatnak. Betörésgátló ablakok és erkélyajtók, nedves légtérbe valamint agresszív, korróziót előidéző légtérbe beépített ablakok és erkélyajtók olyan vasalatokat igényelnek, melyek az adott körülményeknek megfelelnek és egyedileg megállapított teljesítményjegyekkel rendelkeznek. A nyitott ablak-, és erkélyajtószárnyak csak védő funkcióval rendelkeznek, nem feladatuk a fúgatömítéssel, heves esőzéssel, nagy zajjal, magas hőséggel és a betörőkkel szembeni ellenállás. zél és huzat esetén az ablakokat és erkélyajtókat be kell csukni és zárni. zél és huzat ebben a definícióban akkor áll fenn, ha a valamilyen nyitott állapotban lévő ablak-, és erkélyajtószárnyak légnyomás illetve légáramlat hatására önállóan és irányíthatatlanul kinyílnak vagy becsukódnak. Az ablak-, illetve erkélyajtószárnyak rögzített nyitási állapota csak rögzített, pótlólagosan felszerelt vasalatokkal érhető el. A becsukott és zárt ablakok és erkélyajtószárnyak légnyomással szembeni ellenállóképessége mindenkori szerkezetüktől függ. Ha a DIN EN 122 szabvány szerinti légnyomás (különösen a p 3- nyomás) esete áll fenn, akkor az ablakszerkezetnek és a tok anyagának megfelelő vasalatösszeállítást kell meghatározni és egyedileg beépíteni. Általánosságban a DIN szabvány szerint a tolóvasalatok akadálytalanul képesek a lakások igényeinek megfelelni. Ehhez azonban az ablakokba és erkélyajtókba történő megfelelő vasalatösszeállításra és beépítésre van szükség, melyet egyedileg kell meghatározni és megállapítani. 2. Helytelen használat Ablakok és erkélyajtók tolóvasalatának helytelen használata - vagyis nem az előírtaknak megfelelő termékhasználat - esete áll fenn, ha a nyitási tartományban akadályok keletkeznek, melyek a helyes használatot meggátolják, ha az ablakokra és erkélyajtókra pótlólagos teher neheződik, ha összetoláskor illetve záráskor a szárny és a tok közé benyúlnak, vagyis a szárny összetolásakor egy személy vagy egy testrész található ebben a tartományban. Az ablakok és erkélyajtók felületkezelése - például lakkozása vagy fényezése - esetén az összes vasalatelemet ki kell vonni e műveletek alól és védeni kell őket a bepiszkolódástól is. 5.1 A felület minőségének megőrzése Az elektrolitikailag felvitt cinkborítás normál szobahőmérsékleten nem sérül meg, ha a vasalatelemeken nem képződik kondenzvíz vagy az átmenetileg képződött kondenzvíz gyorsan fel tud száradni. A vasalatelemek felületi minőségének tartós megőrzése és a korrozió elkerülése érdekében az alábbi pontokat feltétlenül be kell tartani: A vasalatokat illetve a horonytereket különösen a beépítés során megfelelően kell szellőztetni, hogy felületükön megakadályozzuk a közvetlen nedvesség-, illetve kondenzvízképződést. A vasalatokat védeni kell a raktározás és az építkezés során képződő (építékezési por, gipszpor, cement) szennyezőanyagoktól. A horonytérben képződő agresszív gázok (például hangyasavból-, és ecetsavból képződő gázok, ammónia, ammóniaképződmények, aldehidek, fenolgázok, csersavak, stb...) kevés kondenzvízzel érintkezve a vasalatelemek gyors korrodálásához vezethetnek. Az ilyen agresszív gázok ablakokban és erkélyajtókban történő fellépése esetén általánosságban gondoskodni kell a horonyterek megfelelő szellőztetéséről. Ez különösen érvényes a tölgyfából vagy más nagy (cser)savtartalmú fából készült ablakokra és erkélyajtókra. Továbbá nem alkalmazhatók ecet-, vagy más savhálózatú illetve az előbbiekben tárgyalt anyagokból készült tömítőanyagok, mivel a tömítőanyaggal történő közvetlen érintkezés és az ezekből képződő gázok a felület sérüléséhez vezethetnek. A vasalatokat csak vékony rétegben felvitt enyhe, ph-semleges tisztítóanyagokkal lehet tisztítani. emmiképp sem lehet agresszív, a fent felsorolt savtartalmú tisztító-, vagy surolószereket alkalmazni. 6. Információs-, és tájékoztatási kötelezettségek Az információs-, és tájékoztatási kötelezettségek valamint a szavatossági munkák teljesítésére a termékszavatossági törvény szerint az alábbiak állnak rendelkezésre: tervezőknek a "tervezési dokumentumok szakkereskedőknek "katalógusok" gyártóknak "beépítési útmutatók" és "műszaki rajzok" felhasználóknak "szavatossági-, és karbantartási útmutatók", valamint "használati útmutatók". Az ablakokhoz és erkélyajtókhoz használt tolóvasalatok funkciójának biztosítása érdekében a tervezőknek be kell szerezniük a termékekről az információkat a gyártótól vagy szakkereskedőtől és figyelembe kell venniük ezeket, a szakkereskedőknek figyelembe kell venniük a termékinformációkat és ezeket, valamint a gyártótól megszerzett beépítési útmutatókat, műszaki rajzokat, szavatossági-, és karbantartási előírásokat kötelesek továbbadni a felhasználóknak, a felhasználók kötelesek a termékinformációkat figyelembe venni és a szavatossági-, és karbantartási előírásokat a gyártótól vagy a szakkereskedőtől beszerezni és a végfelhsználóknak továbbadni. 7. Hasonló vasalatok alkalmazása Hasonló vasalatok tológörgőkkel és zárakkal - például vasalatok toló-csapóajtókhoz - főleg a termékinformációk és rendeltetésszerű használat, termékjellemzők, termékszavatosság, információs-, és használati útmutatási szempontból a rájuk vonatkozó jellemzőkkel veendők figyelembe. 3. zavatosság A mindenkori összvasalat csak a Roto Frank AG által gyártott vasalatelemekből állhat össze.a vasalat szakszerűtlen beépítése és/vagy a nem eredeti illetve nem gyárilag forgalomba hozott rendszertartozékok használata esetén nem vállalunk szavatosságot. 4. Termékjellemzők 4.1 Maximális szárnysúlyok és szárnyhoronyméretek A későbbiekben tárgyalt egyedi vasalatkivitelezések maximális szárnysúlyértékeit nem lehet túllépni. A legkisebb, megengedett tartóerejű építőelem határozza meg a maximális szárnysúlyt. Az alkalmazási diagrammok és az építőelemek beépítési sorrendjének előírásait be kell tartani (lásd a következő oldalakat). 4.2 A vasalatok összeállítása A gyártó vasalatok összeállítására (például a kilincsek kiválasztására, a betörésgátló ablakok és erkélyajtószárnyak vasalatszerkezetére) vonatkozó előírásai kötelező érvényűek. 5. Termékszavatosság A biztonsági vasalatokat legalább évente egyszer rögzített helyükön meg kell vizsgálni és kopásukat ellenőrizni. Ha szükséges a rögzítőcsavarokat meg kell húzni illetve a meglazult részeket kicserélni. Ezek alapján évente legalább egyszer a következő termékszavatossági munkálatokat kell elvégezni: Minden mozgó elemet és a tolóvasalatok zárási pontjait be kell zsírozni és működésüket ellenőrizni. Csak olyan tisztító-, és ápolóanyagokat szabad használni, melyek a vasalatelemek korrózió elleni védelmét nem befolyásolják. A vasalatok beállítási munkáit valamint az elemek cseréjét szakember végezheti el.

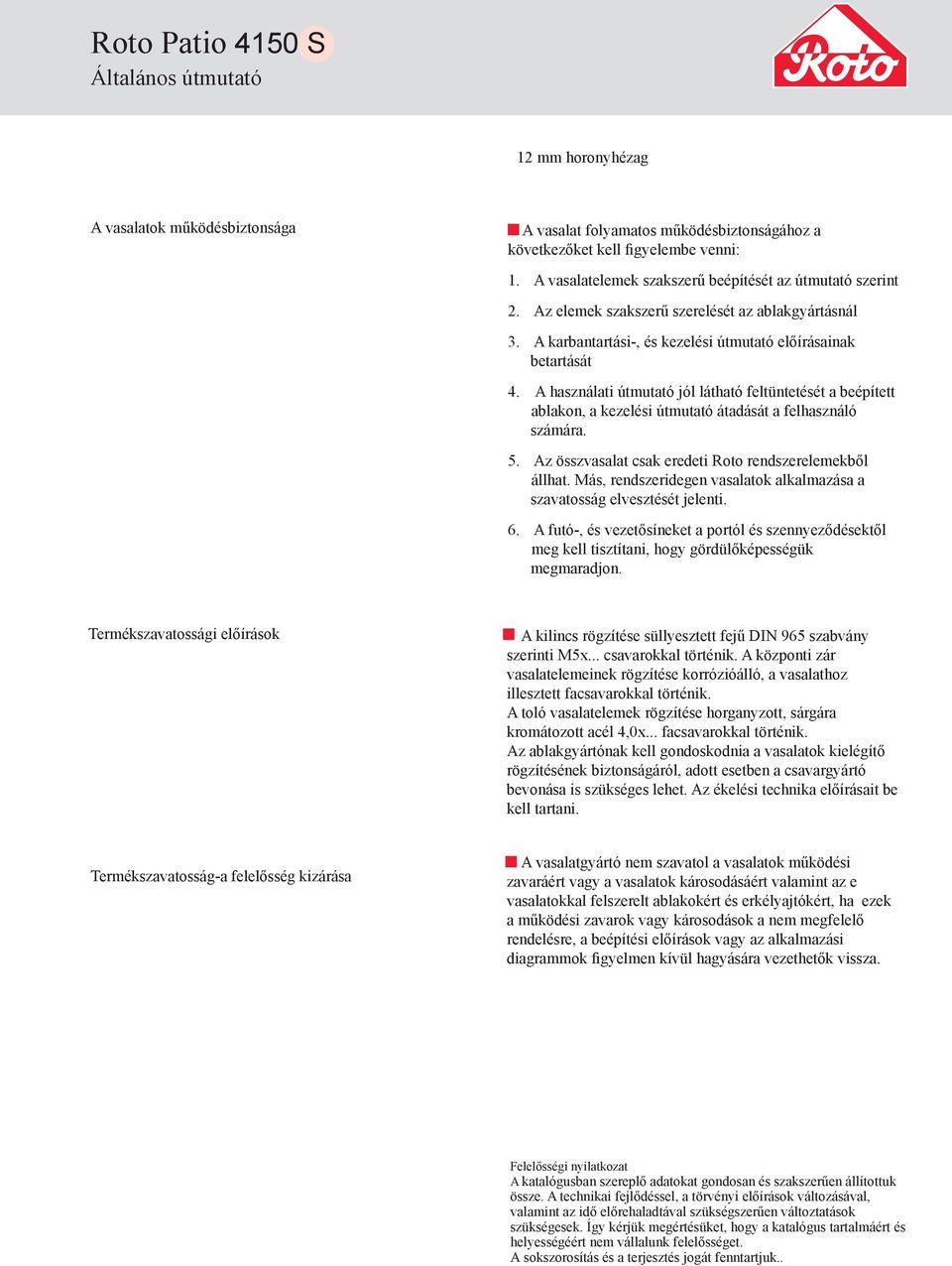

5 Roto Patio 4150 Általános útmutató 12 mm horonyhézag A vasalatok működésbiztonsága A vasalat folyamatos működésbiztonságához a következőket kell figyelembe venni: 1. A vasalatelemek szakszerű beépítését az útmutató szerint 2. Az elemek szakszerű szerelését az ablakgyártásnál 3. A karbantartási-, és kezelési útmutató előírásainak betartását 4. A használati útmutató jól látható feltüntetését a beépített ablakon, a kezelési útmutató átadását a felhasználó számára. 5. Az összvasalat csak eredeti Roto rendszerelemekből állhat. Más, rendszeridegen vasalatok alkalmazása a szavatosság elvesztését jelenti. 6. A futó-, és vezetősíneket a portól és szennyeződésektől meg kell tisztítani, hogy gördülőképességük megmaradjon. Termékszavatossági előírások A kilincs rögzítése süllyesztett fejű DIN 965 szabvány szerinti M5x... csavarokkal történik. A központi zár vasalatelemeinek rögzítése korrózióálló, a vasalathoz illesztett facsavarokkal történik. A toló vasalatelemek rögzítése horganyzott, sárgára kromátozott acél 4,0x... facsavarokkal történik. Az ablakgyártónak kell gondoskodnia a vasalatok kielégítő rögzítésének biztonságáról, adott esetben a csavargyártó bevonása is szükséges lehet. Az ékelési technika előírásait be kell tartani. Termékszavatosság-a felelősség kizárása A vasalatgyártó nem szavatol a vasalatok működési zavaráért vagy a vasalatok károsodásáért valamint az e vasalatokkal felszerelt ablakokért és erkélyajtókért, ha ezek a működési zavarok vagy károsodások a nem megfelelő rendelésre, a beépítési előírások vagy az alkalmazási diagrammok figyelmen kívül hagyására vezethetők vissza. Felelősségi nyilatkozat A katalógusban szereplő adatokat gondosan és szakszerűen állítottuk össze. A technikai fejlődéssel, a törvényi előírások változásával, valamint az idő előrehaladtával szükségszerűen változtatások szükségesek. Így kérjük megértésüket, hogy a katalógus tartalmáért és helyességéért nem vállalunk felelősséget. A sokszorosítás és a terjesztés jogát fenntartjuk..

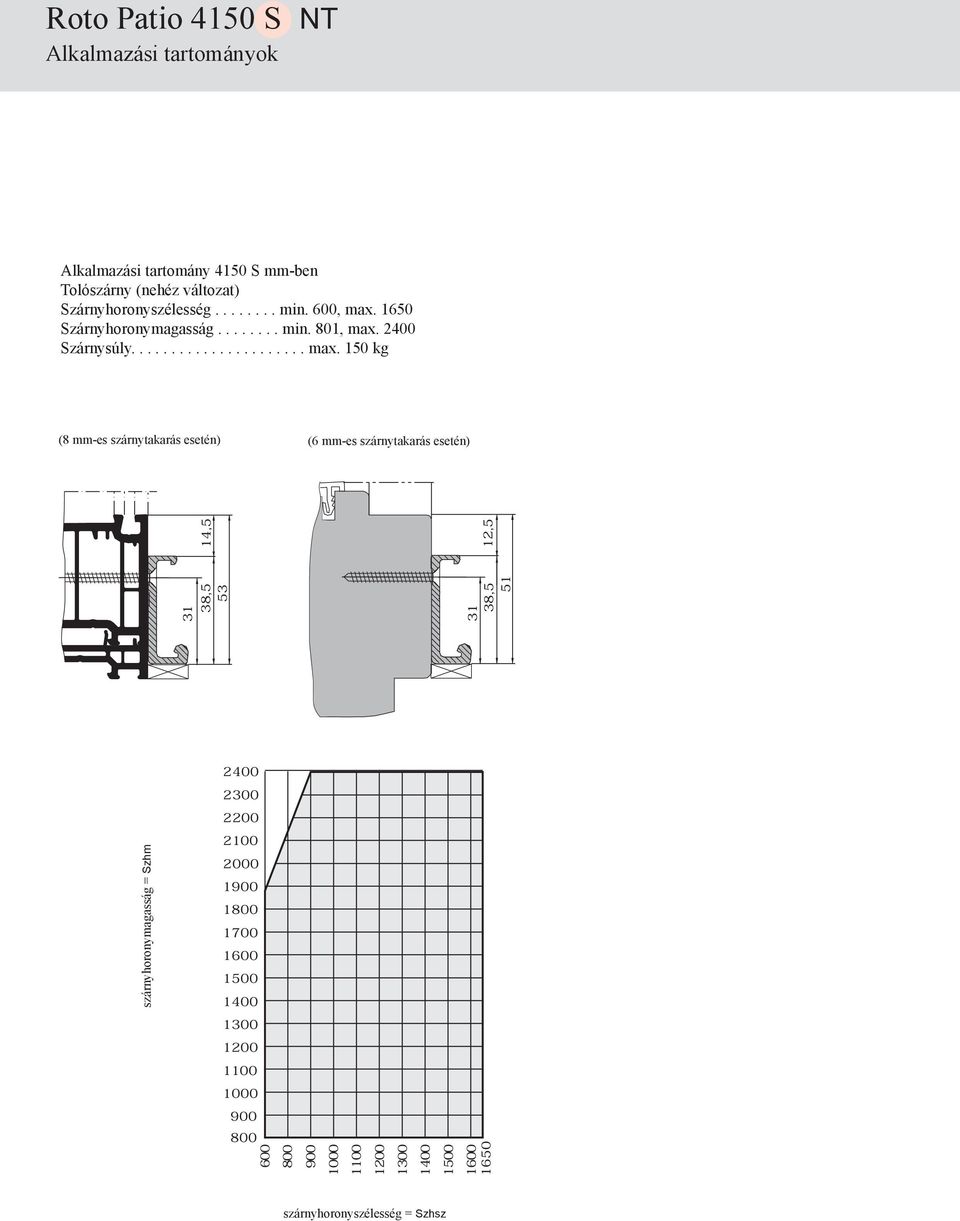

6 Roto Patio 4150 NT Alkalmazási tartományok Alkalmazási tartomány 4150 mm-ben Tolószárny (nehéz változat) zárnyhoronyszélesség min. 600, max zárnyhoronymagasság min. 801, max zárnysúly max. 150 kg (8 mm-es szárnytakarás esetén) (6 mm-es szárnytakarás esetén) 53 38, , ,5 12, szárnyhoronymagasság = zhm szárnyhoronyszélesség = zhsz

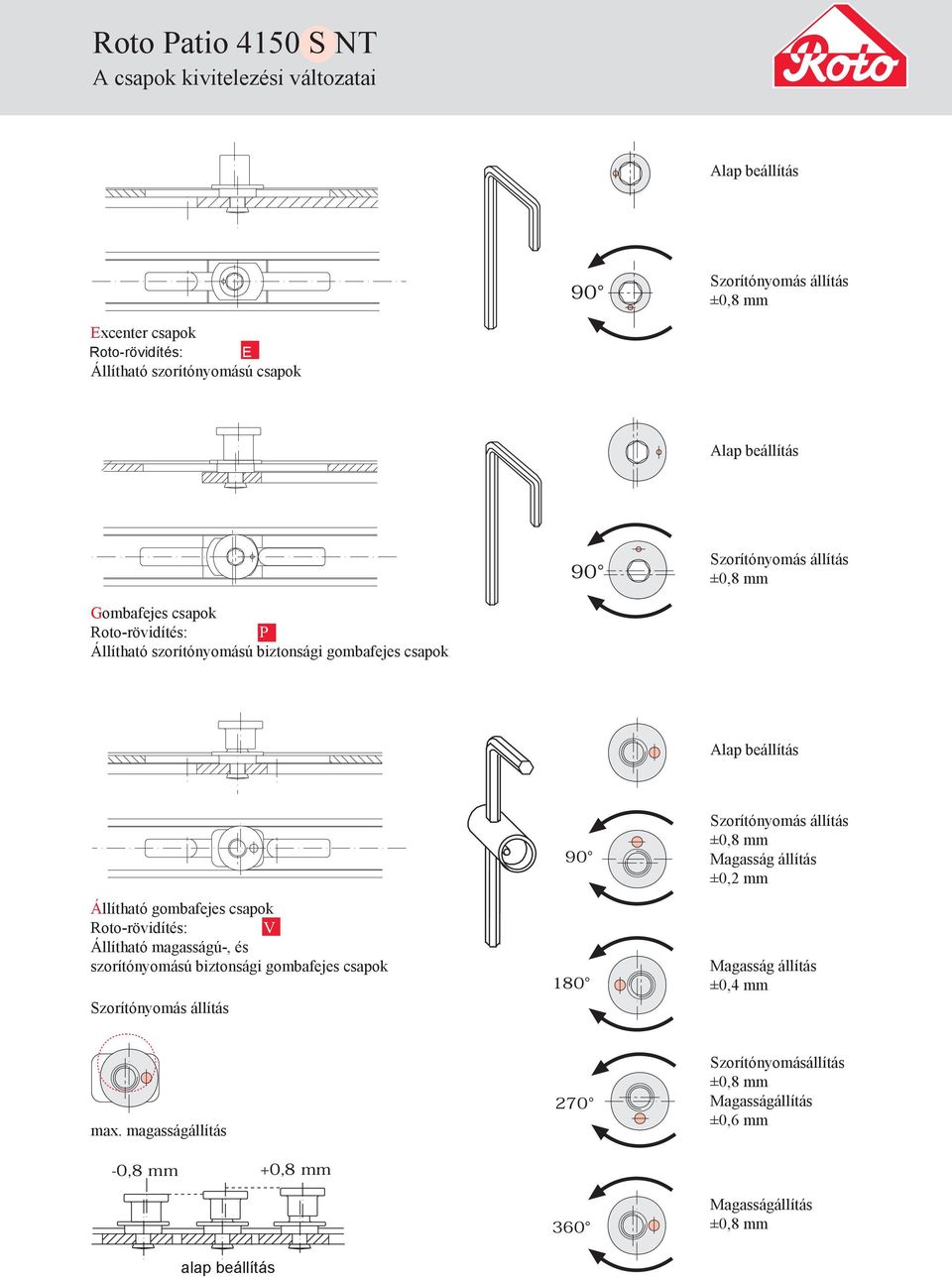

7 Roto Patio 4150 NT A csapok kivitelezési változatai Alap beállítás 90 zorítónyomás állítás ±0,8 mm Excenter csapok Roto-rövidítés: E Állítható szorítónyomású csapok Alap beállítás 90 zorítónyomás állítás ±0,8 mm Gombafejes csapok Roto-rövidítés: P Állítható szorítónyomású biztonsági gombafejes csapok Alap beállítás Állítható gombafejes csapok Roto-rövidítés: V Állítható magasságú-, és szorítónyomású biztonsági gombafejes csapok zorítónyomás állítás zorítónyomás állítás ±0,8 mm Magasság állítás ±0,2 mm Magasság állítás ±0,4 mm max. magasságállítás 270 zorítónyomásállítás ±0,8 mm Magasságállítás ±0,6 mm -0,8 mm +0,8 mm 360 Magasságállítás ±0,8 mm alap beállítás

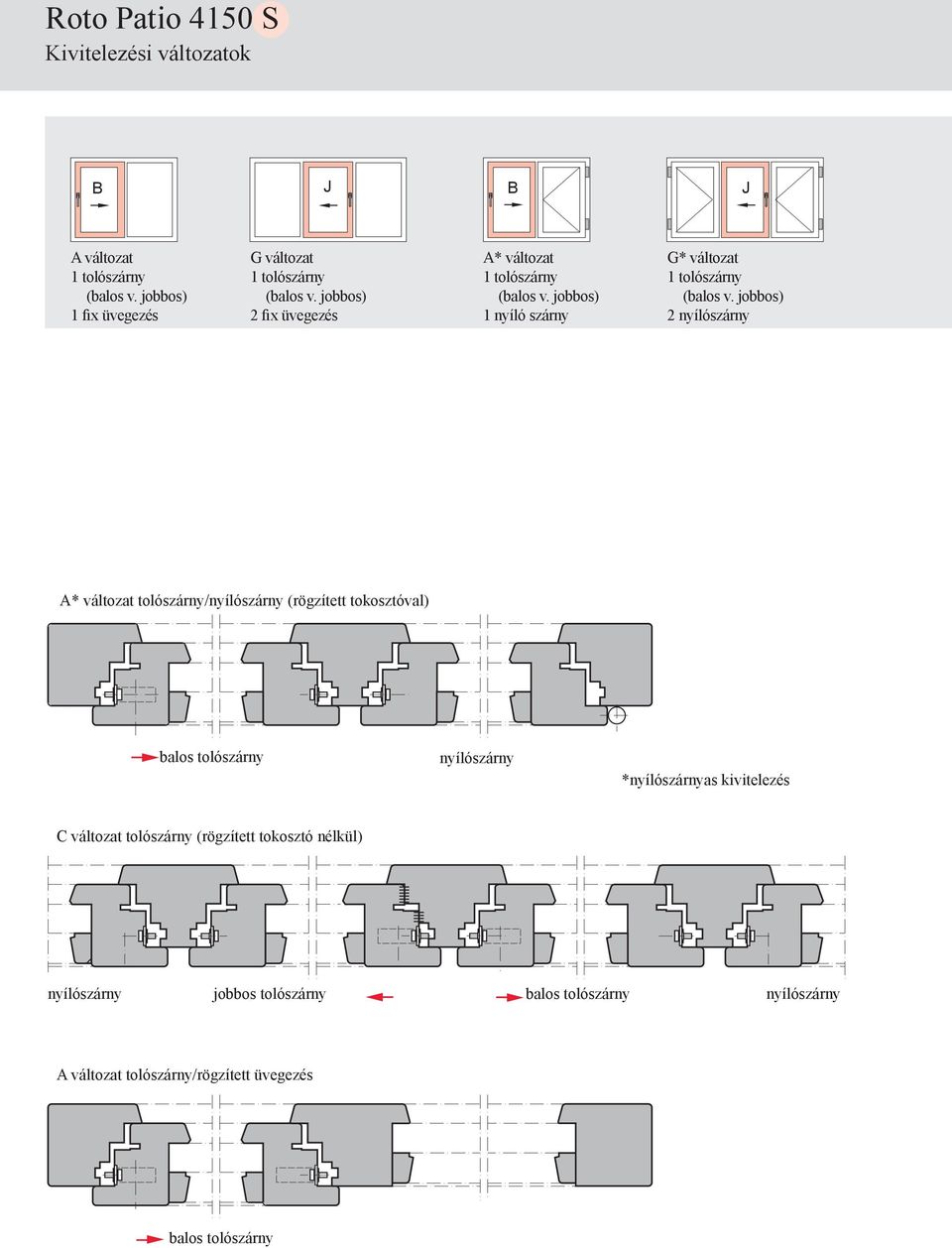

8 Roto Patio 4150 Kivitelezési változatok B J B J A változat 1 tolószárny (balos v. jobbos) 1 fix üvegezés G változat 1 tolószárny (balos v. jobbos) 2 fix üvegezés A* változat 1 tolószárny (balos v. jobbos) 1 nyíló szárny G* változat 1 tolószárny (balos v. jobbos) 2 nyílószárny A* változat tolószárny/nyílószárny (rögzített tokosztóval) balos tolószárny nyílószárny *nyílószárnyas kivitelezés C változat tolószárny (rögzített tokosztó nélkül) nyílószárny jobbos tolószárny balos tolószárny nyílószárny A változat tolószárny/rögzített üvegezés balos tolószárny

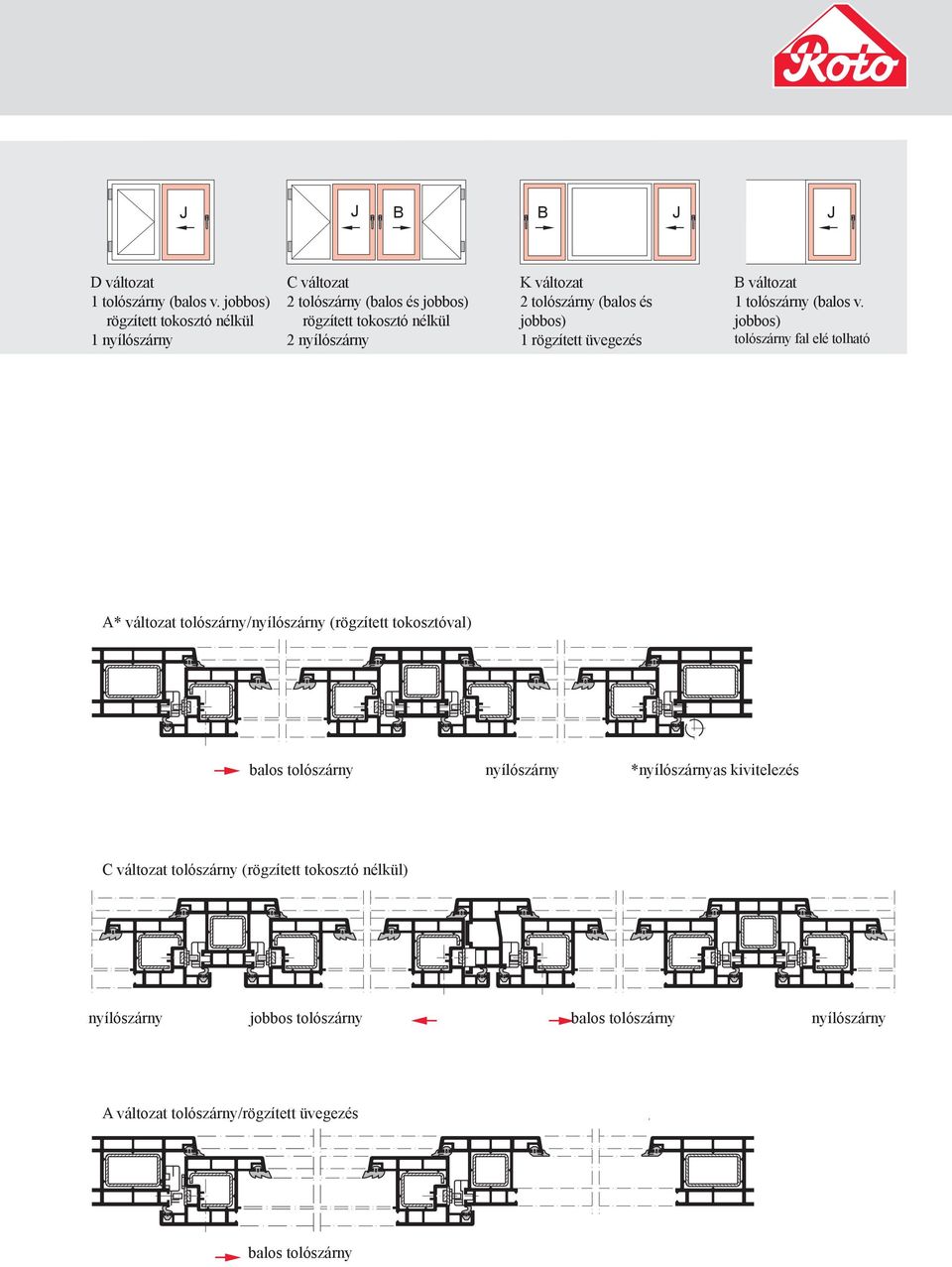

9 J J B B J J D változat 1 tolószárny (balos v. jobbos) rögzített tokosztó nélkül 1 nyílószárny C változat 2 tolószárny (balos és jobbos) rögzített tokosztó nélkül 2 nyílószárny K változat 2 tolószárny (balos és jobbos) 1 rögzített üvegezés B változat 1 tolószárny (balos v. jobbos) tolószárny fal elé tolható A* változat tolószárny/nyílószárny (rögzített tokosztóval) balos tolószárny nyílószárny *nyílószárnyas kivitelezés C változat tolószárny (rögzített tokosztó nélkül) nyílószárny jobbos tolószárny balos tolószárny nyílószárny A változat tolószárny/rögzített üvegezés balos tolószárny

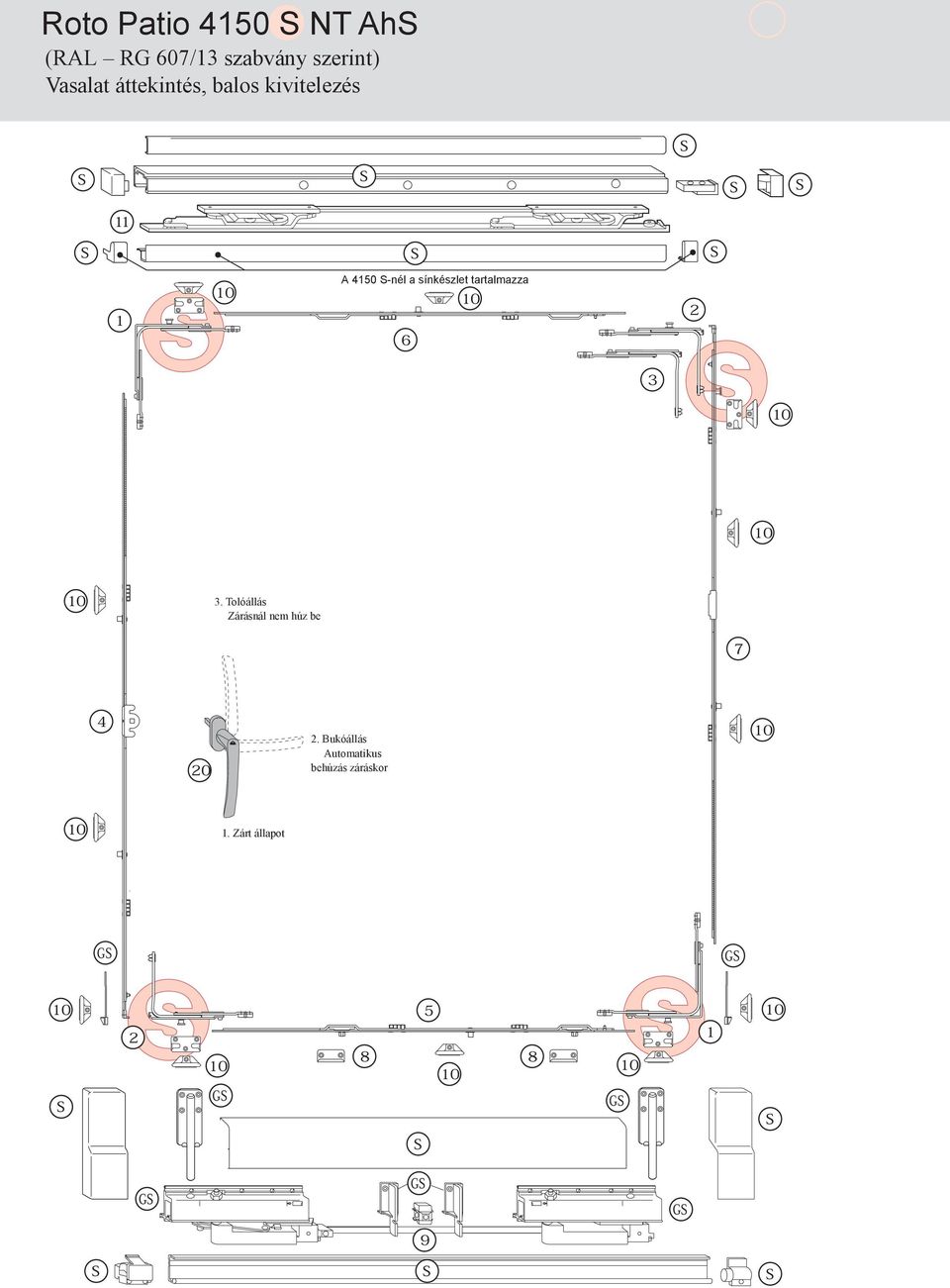

10 Roto Patio 4150 NT Ah (RAL RG 607/13 szabvány szerint) Vasalat áttekintés, balos kivitelezés 11 1 A nél a sínkészlet tartalmazza Tolóállás Zárásnál nem húz be Bukóállás Automatikus behúzás záráskor 1. Zárt állapot G G 2 G G 1 G G 9 G

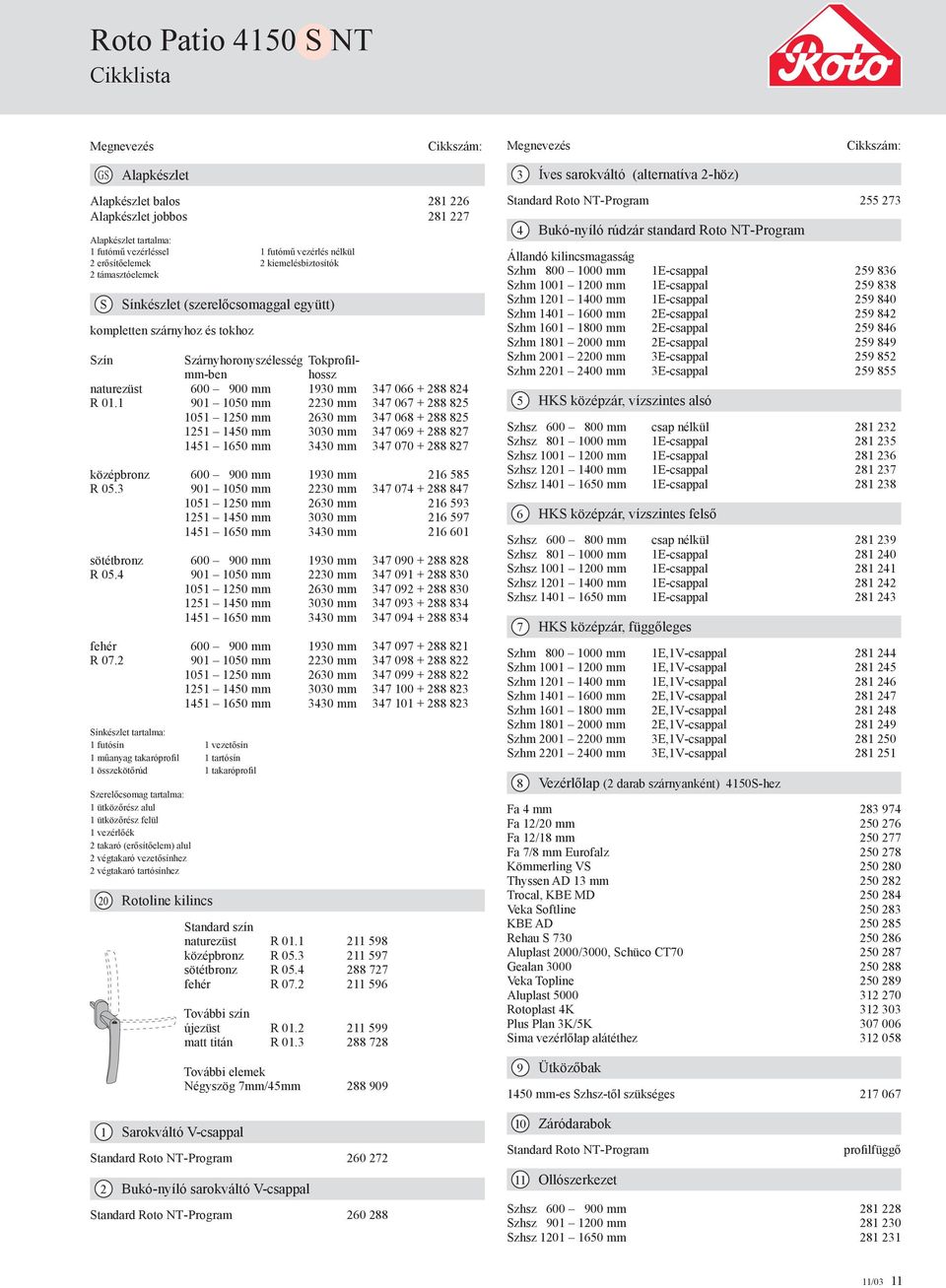

11 Roto Patio 4150 NT Cikklista Megnevezés Cikkszám: Megnevezés Cikkszám: G Alapkészlet 3 Íves sarokváltó (alternatíva 2-höz) Alapkészlet balos Alapkészlet jobbos Alapkészlet tartalma: 1 futómű vezérléssel 1 futómű vezérlés nélkül 2 erősítőelemek 2 kiemelésbiztosítók 2 támasztóelemek ínkészlet (szerelőcsomaggal együtt) kompletten szárnyhoz és tokhoz zín zárnyhoronyszélesség Tokprofilmm-ben hossz naturezüst mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm középbronz mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm sötétbronz mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm ínkészlet tartalma: 1 futósín 1 vezetősín 1 műanyag takaróprofil 1 tartósín 1 összekötőrúd 1 takaróprofil zerelőcsomag tartalma: 1 ütközőrész alul 1 ütközőrész felül 1 vezérlőék 2 takaró (erősítőelem) alul 2 végtakaró vezetősínhez 2 végtakaró tartósínhez 20 Rotoline kilincs 1 arokváltó V-csappal tandard szín naturezüst R középbronz R sötétbronz R R További szín újezüst R matt titán R További elemek Négyszög 7mm/45mm tandard Roto NT-Program Bukó-nyíló sarokváltó V-csappal tandard Roto NT-Program tandard Roto NT-Program Bukó-nyíló rúdzár standard Roto NT-Program Állandó kilincsmagasság zhm mm 1E-csappal zhm mm 1E-csappal zhm mm 1E-csappal zhm mm 2E-csappal zhm mm 2E-csappal zhm mm 2E-csappal zhm mm 3E-csappal zhm mm 3E-csappal HK középzár, vízszintes alsó zhsz mm csap nélkül zhsz mm 1E-csappal zhsz mm 1E-csappal zhsz mm 1E-csappal zhsz mm 1E-csappal HK középzár, vízszintes felső zhsz mm csap nélkül zhsz mm 1E-csappal zhsz mm 1E-csappal zhsz mm 1E-csappal zhsz mm 1E-csappal HK középzár, függőleges zhm mm 1E,1V-csappal zhm mm 1E,1V-csappal zhm mm 1E,1V-csappal zhm mm 2E,1V-csappal zhm mm 2E,1V-csappal zhm mm 2E,1V-csappal zhm mm 3E,1V-csappal zhm mm 3E,1V-csappal Vezérlőlap (2 darab szárnyanként) 4150-hez Fa 4 mm Fa 12/20 mm Fa 12/18 mm Fa 7/8 mm Eurofalz Kömmerling V Thyssen AD 13 mm Trocal, KBE MD Veka oftline KBE AD Rehau Aluplast 2000/3000, chüco CT Gealan Veka Topline Aluplast Rotoplast 4K Plus Plan 3K/5K ima vezérlőlap alátéthez Ütközőbak 1450 mm-es zhsz-től szükséges Záródarabok tandard Roto NT-Program 11 Ollószerkezet profilfüggő zhsz mm zhsz mm zhsz mm /03 11

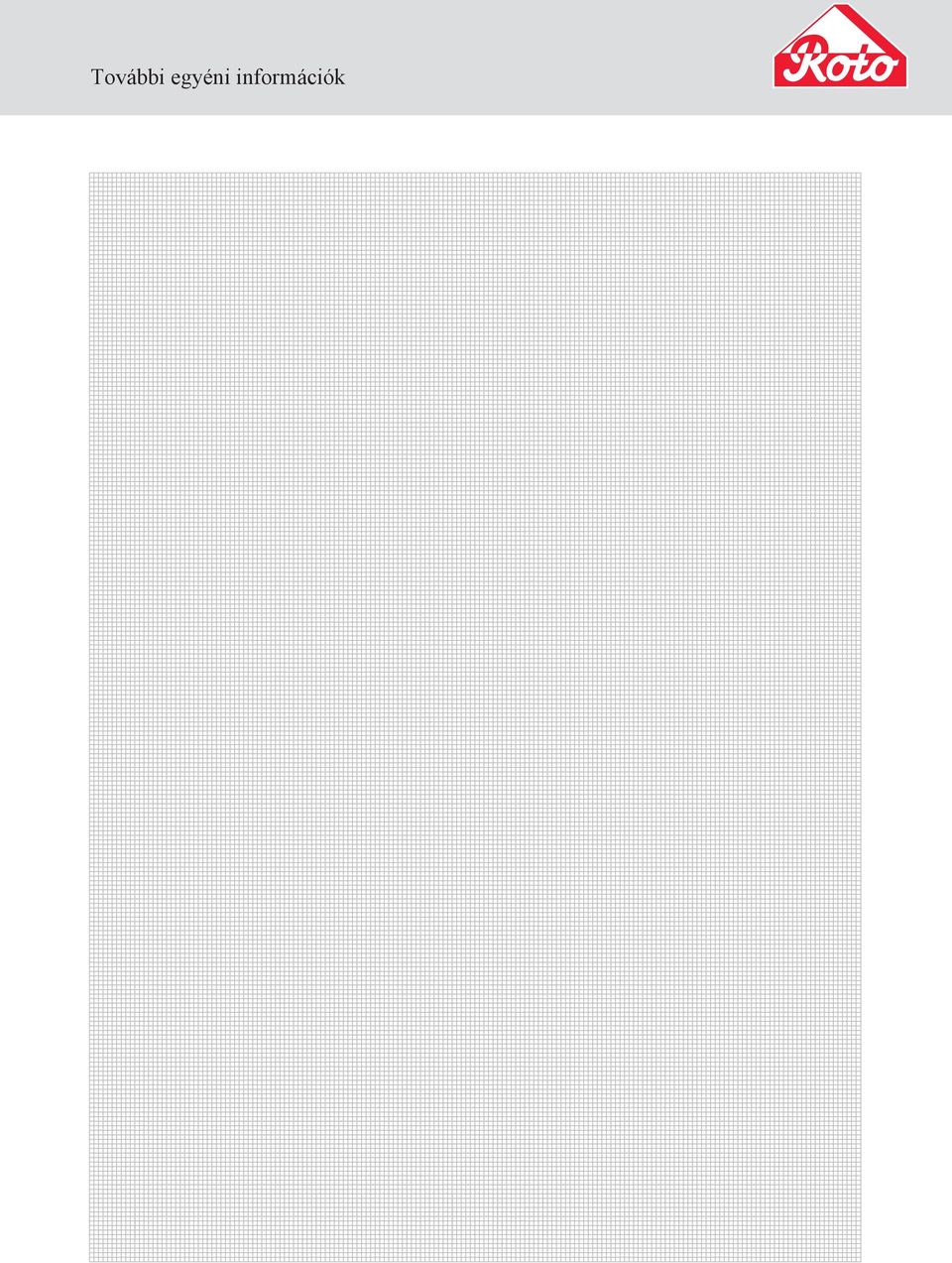

12 További egyéni információk

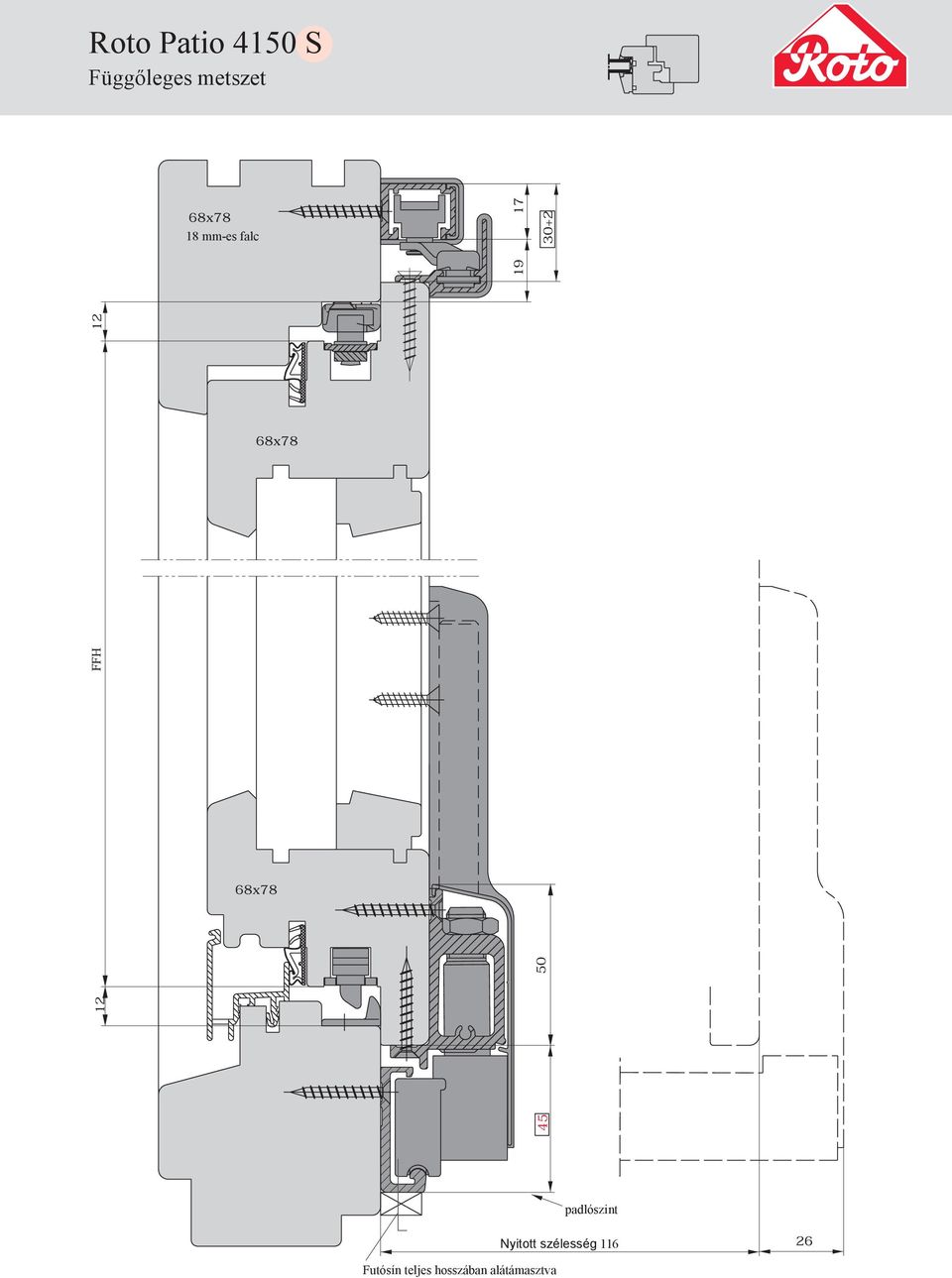

13 Roto Patio 4150 Függőleges metszet 68x78 18 mm-es falc 68x78 68x FFH padlószint Nyitott szélesség Futósín teljes hosszában alátámasztva

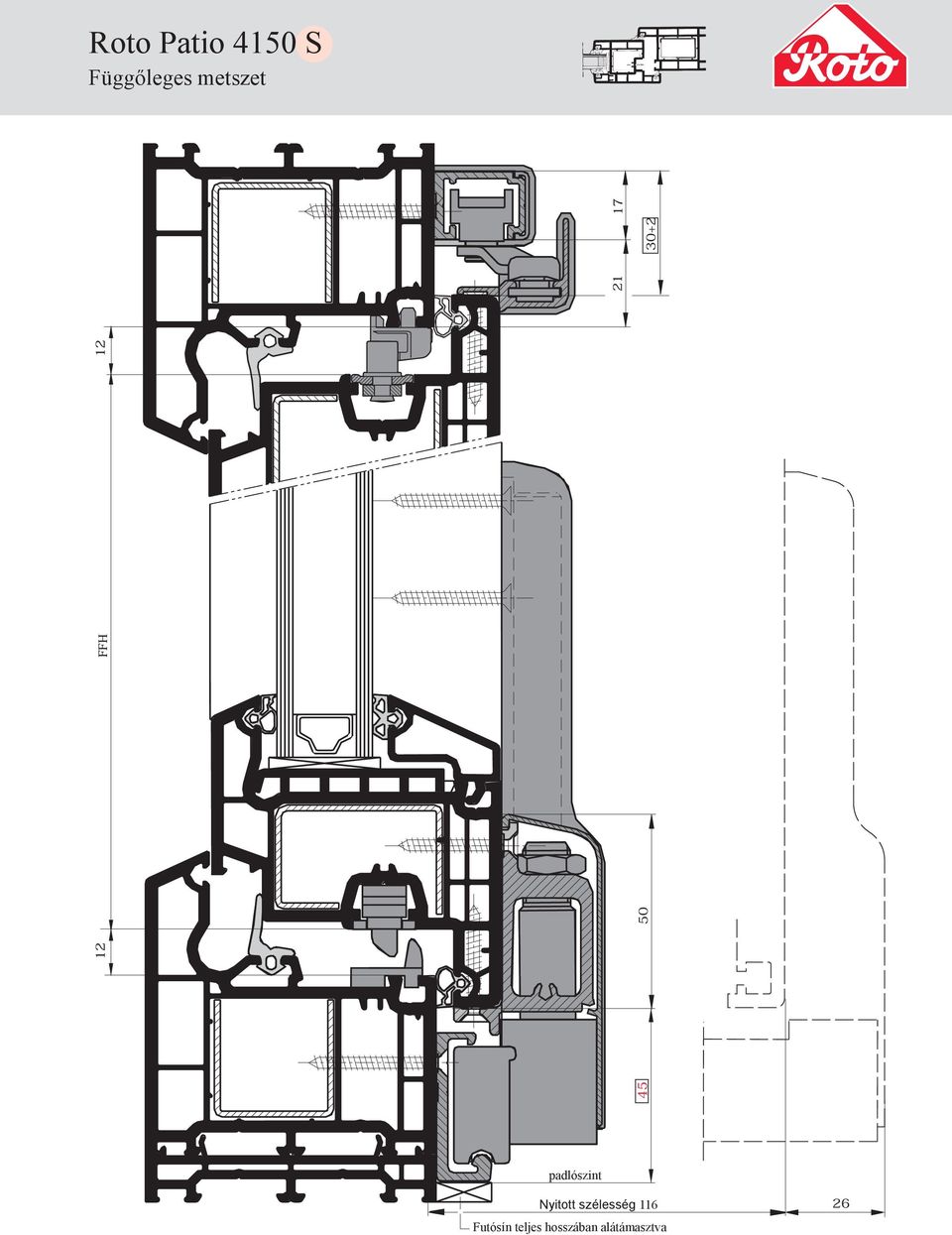

14 Roto Patio 4150 Függőleges metszet 12 FFH padlószint Nyitott szélesség 116 Futósín teljes hosszában alátámasztva 26

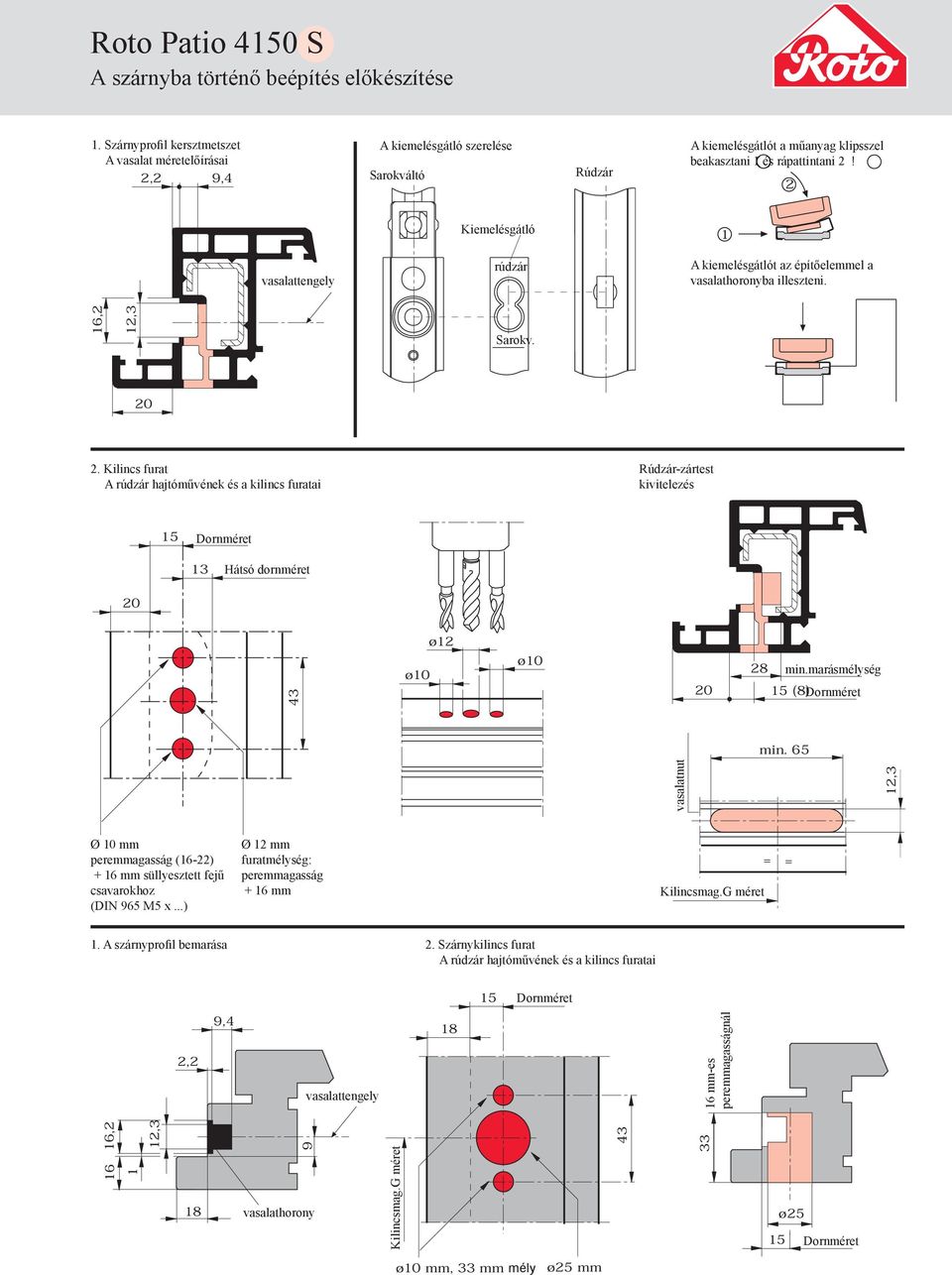

15 Roto Patio 4150 A szárnyba történő beépítés előkészítése 1. zárnyprofil kersztmetszet A vasalat méretelőírásai 2,2 9,4 A kiemelésgátló szerelése arokváltó Rúdzár A kiemelésgátlót a műanyag klipsszel beakasztani 1 és rápattintani 2! 2 Kiemelésgátló 1 vasalattengely rúdzár A kiemelésgátlót az építőelemmel a vasalathoronyba illeszteni. 16,2 12,3 arokv Kilincs furat A rúdzár hajtóművének és a kilincs furatai Rúdzár-zártest kivitelezés 15 Dornméret 13 Hátsó dornméret 20 ø12 43 ø ø 28 min.marásmélység (8) Dornméret min. 65 vasalatnut 12,3 Ø mm peremmagasság (16-22) + 16 mm süllyesztett fejű csavarokhoz (DIN 965 M5 x...) Ø 12 mm furatmélység: peremmagasság + 16 mm Kilincsmag.G méret = = 1. A szárnyprofil bemarása 2. zárnykilincs furat A rúdzár hajtóművének és a kilincs furatai 15 Dornméret 2,2 9,4 vasalattengely mm-es peremmagasságnál 16, , vasalathorony Kilincsmag.G méret ø25 Dornméret ø mm, 33 mm mély ø25 mm

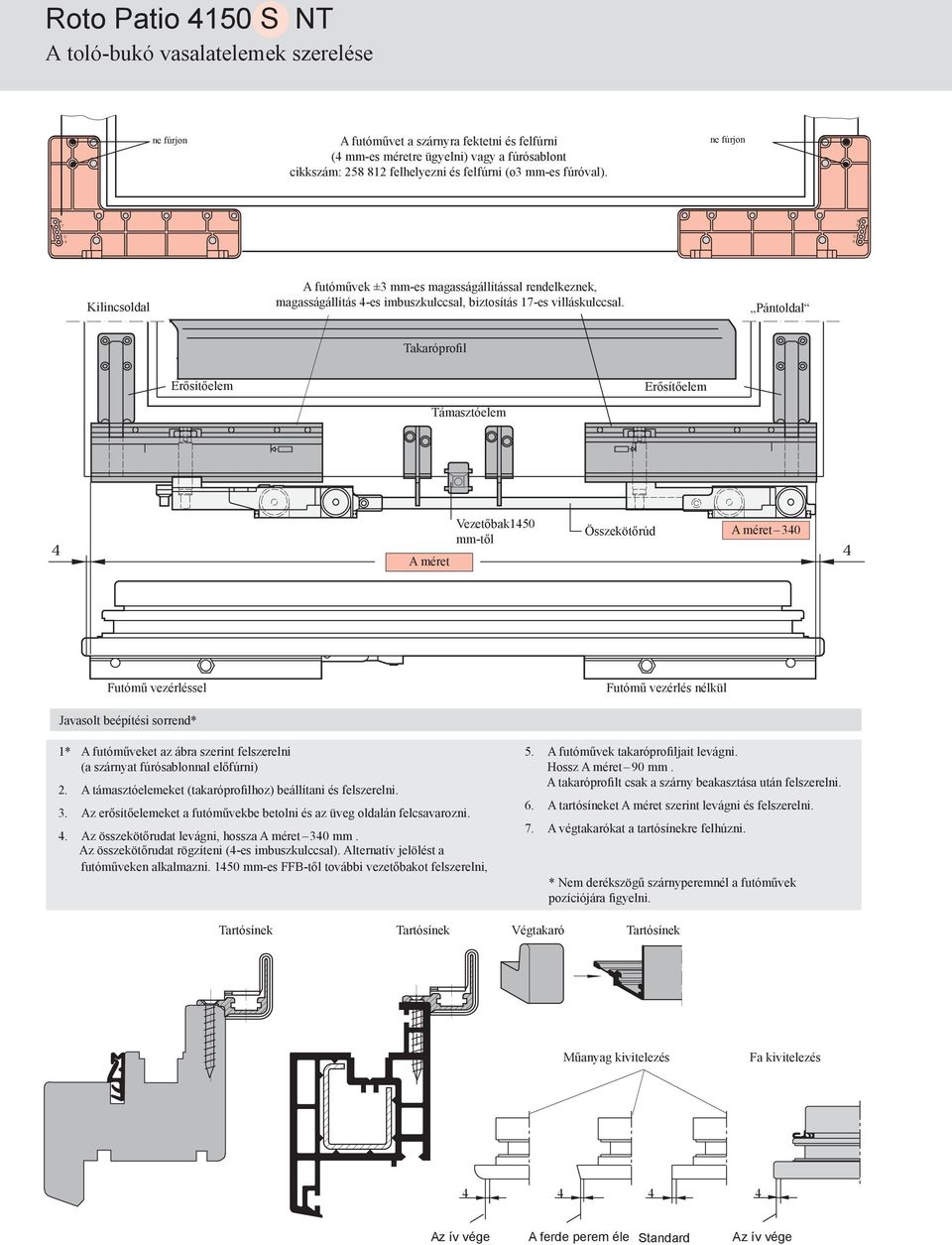

16 8 Roto Patio 4150 NT A toló-bukó vasalatelemek szerelése ne fúrjon A futóművet a szárnyra fektetni és felfúrni (4 mm-es méretre ügyelni) vagy a fúrósablont cikkszám: felhelyezni és felfúrni (ø3 mm-es fúróval). ne fúrjon Kilincsoldal A futóművek ±3 mm-es magasságállítással rendelkeznek, magasságállítás 4-es imbuszkulccsal, biztosítás 17-es villáskulccsal. Pántoldal Takaróprofil Erősítőelem Erősítőelem Támasztóelem Vezetőbak1450 Összekötőrúd A méret 340 mm-től 4 4 A méret Futómű vezérléssel Futómű vezérlés nélkül Javasolt beépítési sorrend* 1* A futóműveket az ábra szerint felszerelni (a szárnyat fúrósablonnal előfúrni) 2. A támasztóelemeket (takaróprofilhoz) beállítani és felszerelni. 3. Az erősítőelemeket a futóművekbe betolni és az üveg oldalán felcsavarozni. 4. Az összekötőrudat levágni, hossza A méret 340 mm. Az összekötőrudat rögzíteni (4-es imbuszkulccsal). Alternatív jelölést a futóműveken alkalmazni mm-es FFB-től további vezetőbakot felszerelni, 5. A futóművek takaróprofiljait levágni. Hossz A méret 90 mm. A takaróprofilt csak a szárny beakasztása után felszerelni. 6. A tartósíneket A méret szerint levágni és felszerelni. 7. A végtakarókat a tartósínekre felhúzni. * Nem derékszögű szárnyperemnél a futóművek pozíciójára figyelni. Tartósínek Tartósínek Végtakaró Tartósínek Műanyag kivitelezés Fa kivitelezés Az ív vége A ferde perem éle tandard Az ív vége

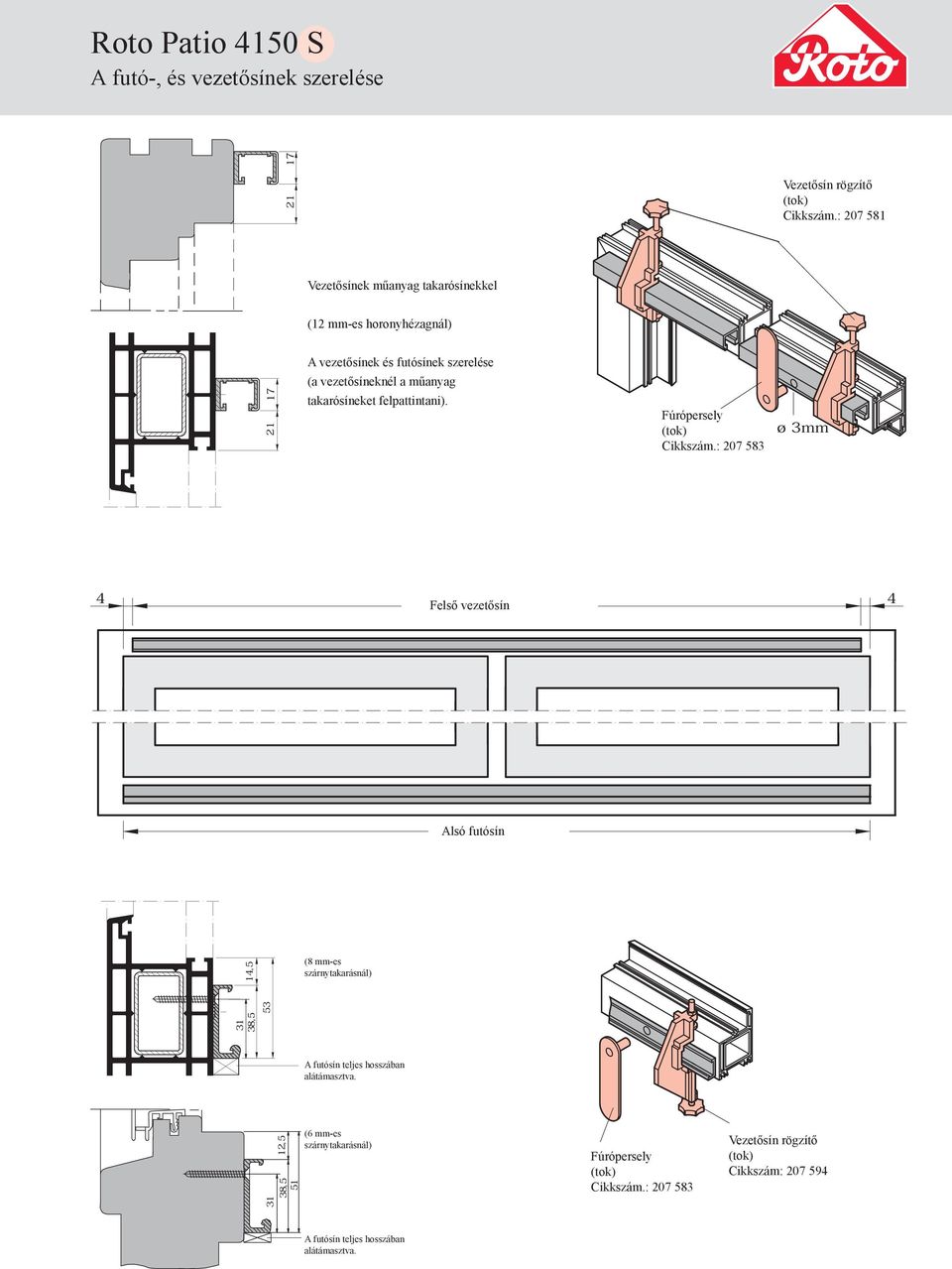

17 Roto Patio 4150 A futó-, és vezetősínek szerelése Vezetősín rögzítő (tok) Cikkszám.: Vezetősínek műanyag takarósínekkel (12 mm-es horonyhézagnál) A vezetősínek és futósínek szerelése (a vezetősíneknél a műanyag takarósíneket felpattintani). Fúrópersely (tok) Cikkszám.: ø 3mm 4 Felső vezetősín 4 Alsó futósín 14,5 (8 mm-es szárnytakarásnál) 31 38,5 53 A futósín teljes hosszában alátámasztva , ,5 (6 mm-es szárnytakarásnál) Fúrópersely (tok) Cikkszám.: Vezetősín rögzítő (tok) Cikkszám: A futósín teljes hosszában alátámasztva.

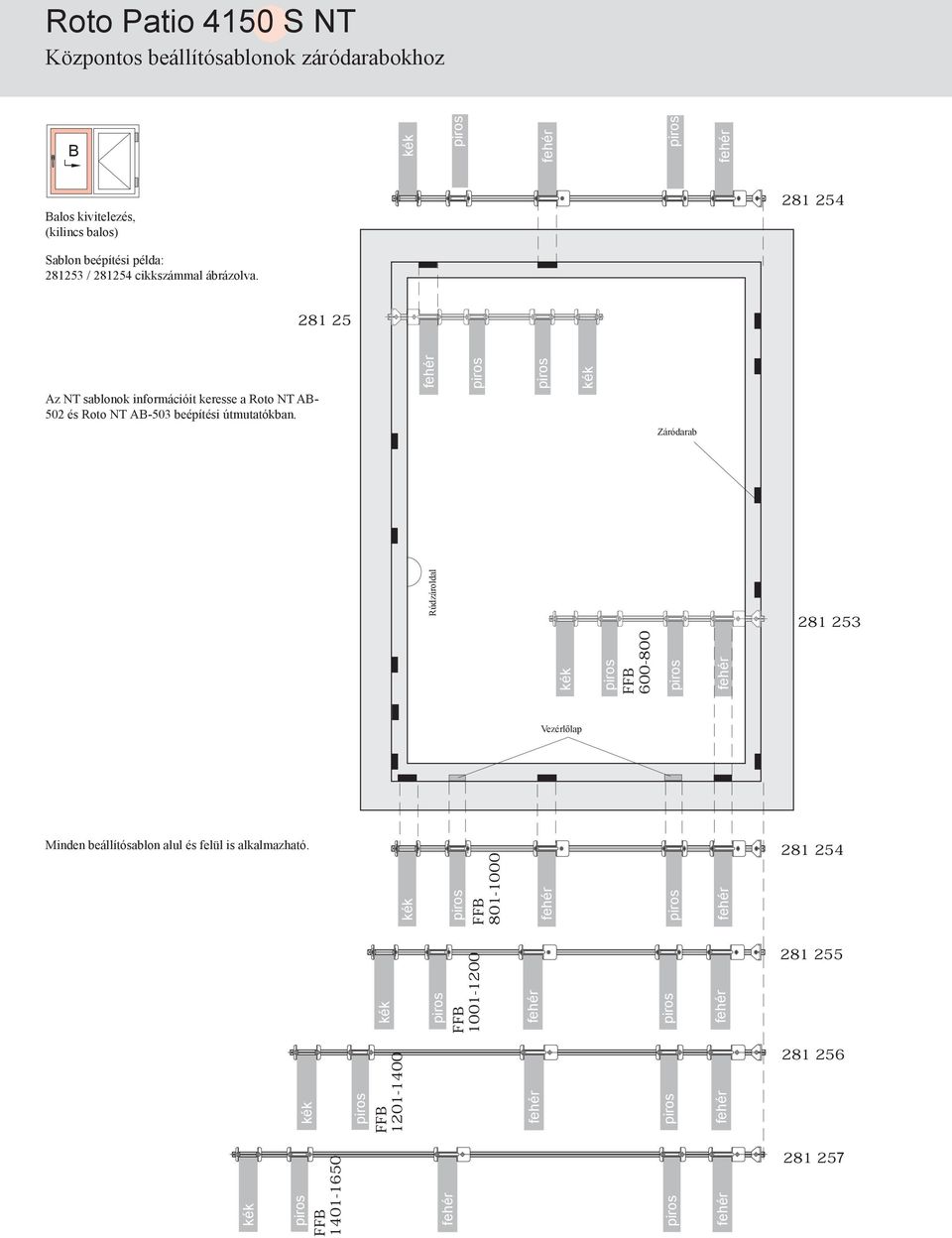

18 Roto Patio 4150 NT Központos beállítósablonok záródarabokhoz B Balos kivitelezés, (kilincs balos) ablon beépítési példa: / cikkszámmal ábrázolva Az NT sablonok információit keresse a Roto NT AB- 502 és Roto NT AB-503 beépítési útmutatókban. Záródarab Rúdzároldal FFB Vezérlőlap Minden beállítósablon alul és felül is alkalmazható. FFB FFB FFB FFB

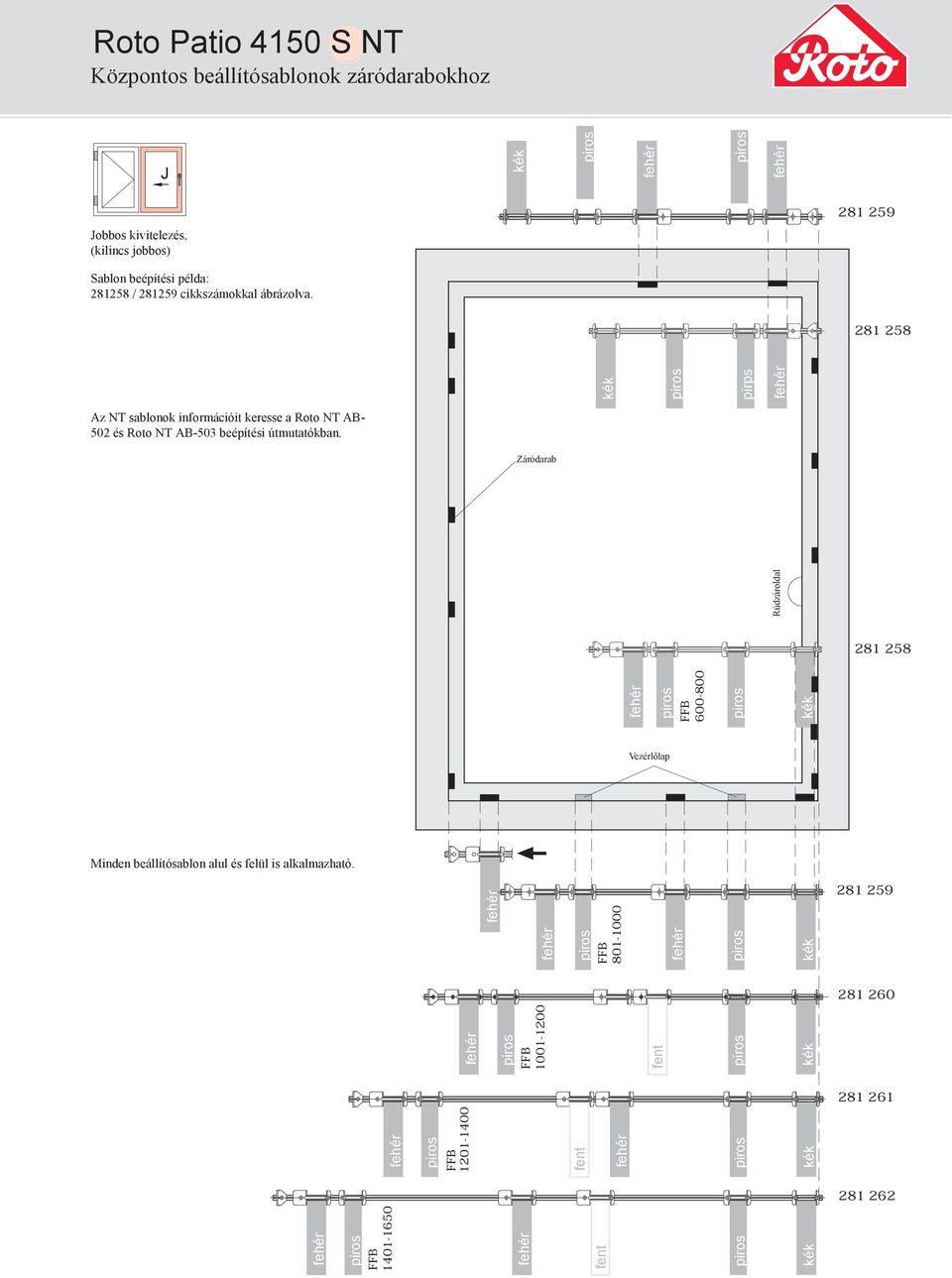

19 TEUERPLATTE Roto Patio 4150 NT Központos beállítósablonok záródarabokhoz J Jobbos kivitelezés, (kilincs jobbos) ablon beépítési példa: / cikkszámokkal ábrázolva fent fent FFB fent FFB FFB FFB FFB pirps Az NT sablonok információit keresse a Roto NT AB- 502 és Roto NT AB-503 beépítési útmutatókban. Záródarab Rúdzároldal Vezérlőlap Minden beállítósablon alul és felül is alkalmazható.

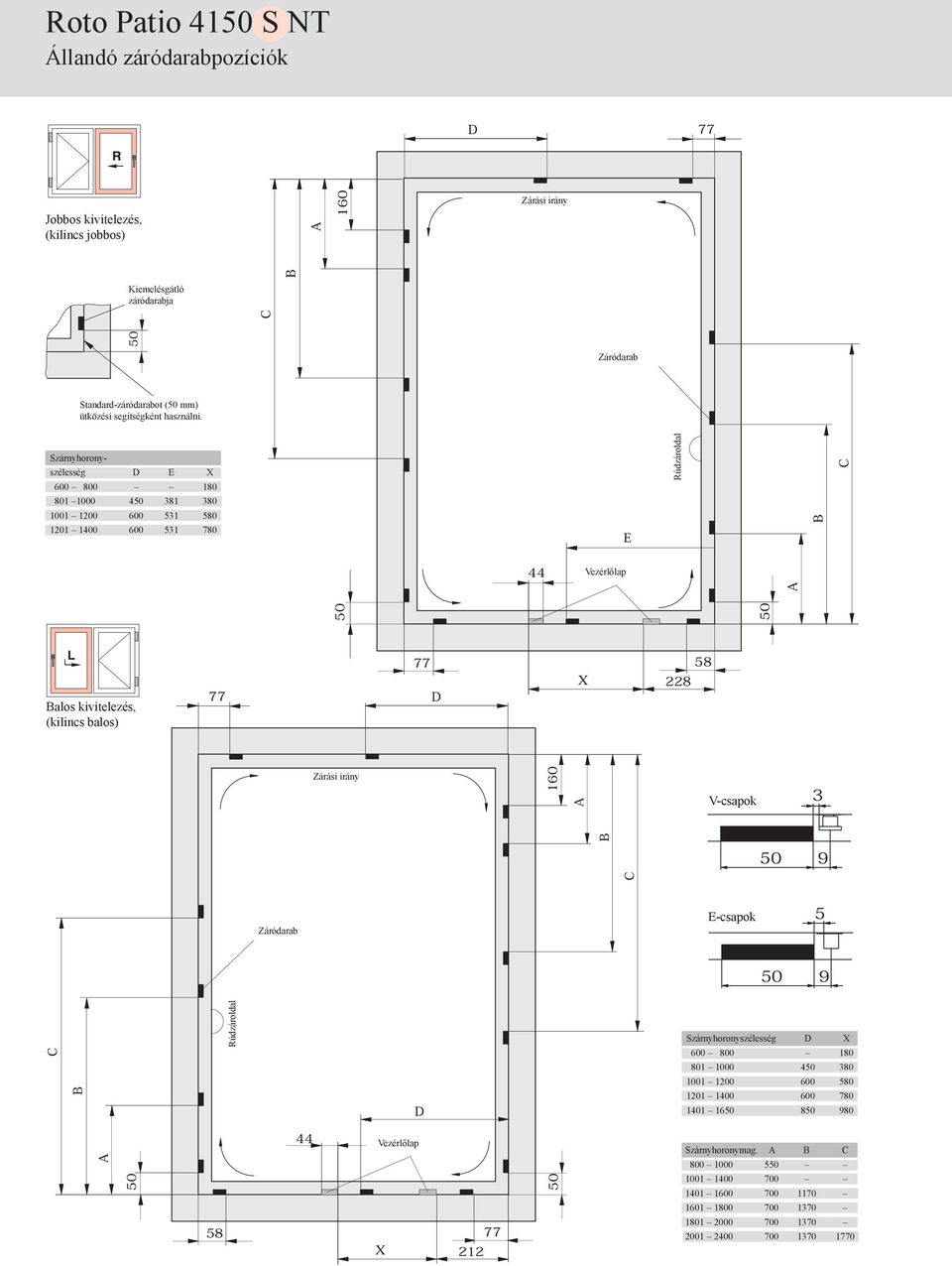

20 Roto Patio 4150 NT Állandó záródarabpozíciók D 77 Jobbos kivitelezés, (kilincs jobbos) A 160 Zárási irány Kiemelésgátló záródarabja B E X 228 D C A C 50 Záródarab tandard-záródarabot (50 mm) ütközési segítségként használni. zárnyhoronyszélesség D E X Rúdzároldal B 160 A B C 44 Vezérlőlap Balos kivitelezés, (kilincs balos) Zárási irány V-csapok Záródarab E-csapok C B Rúdzároldal D zárnyhoronyszélesség D X A Vezérlőlap X zárnyhoronymag. A B C

21 Roto Patio 4150 A vezérlőtuskó és az ütközőelem szerelése 1. A vezérlőtuskót és az ütközőelemet lent a futósínbe betolni. 2. A vezérlőtuskót 1 csavarral a megadott méret alapján felszerelni. Figyelem: A vezérlőtuskó helye meghatározza a szélső horonyhézagot. Ügyeljen arra, hogy a tok és a szárny közötti horonyhézag mindkét szélen azonos legyen! zárnytakarás 19 zárnytakarás Futósín Vezérlőtuskó Alsó ütköző 3. A vezetősín zsírozása, az ollószerkezetet a vezetősínbe felül betolni. Balos tolószárny kivitelezés, a jobbos kivitelezés a rajz tükörképe. 4. Az alsó és felsõ ütközõelemet a szárny szélsõ helyzetéhez beállítani és imbuszkulccsal rögzíteni. Felső ütközőelem Alsó ütközőelem gumiborítással

22 Roto Patio 4150 A tolószárny fel-, és leszerelése / utánállítás A szárny fel-, és leszerelése A szárny felszerelése (Balos tolószárny kivitelezés) Vezetősín Ollószerkezet zállítás biztosítás: A toló-bukó vasalatok tehermentesítése érdekében a felső és alsó horonyban szállítóéket kell alkalmazni. Takarósín W 4 Magasságállítás W 4 W 1 7 ±3 mm Padlószint A szárny felszerelése és utánállítása 1. A szárnyat 30 -os ferde állásban a futósínre helyezni, az ollószerkezetet ütközésig a tartósínbe betolni és a rögzítőcsavart meghúzni. 2. A végtakarókat a tartósínre felhúzni. 3. Az ütközőelemet fent és lent utánállítani és rögzíteni. Leszerelés 1. A rögzítőcsavart az ollószerkezeten meglazítani. 2. Az ollószerkezetet a tartósínből kihúzni. 3. A szárnyat 30 -os ferde állásba állítani és a futósínről leemelni. A szárny utánállítása Tolóirányú párhuzamosságot ellenőrizni, ill. beállítani: Az összekötőrúd rögzítőcsavarát a vezérléses futóművön meglazítani, a szárny párhuzamosságát beállítani és a csavart újra meghúzni. A funkció ellenőrzése után a vezérlőtuskót mindkét csavarral meghúzni. Az összekötőrúd rögzítőcsavarja 4 Vezérléses futómű Futómű vezérlés nélkül

23 Roto Patio 4150 Karbantartási-, és használati útmutató Az Ön ablakai/ erkélyajtói magas minőségű Roto Patio 4150 toló-bukó vasalattal felszereltek. A vasalat funkciójának zavartalan és tartós biztosítása érdekében az alábbi karbantartási munkálatokat ill. ellenőrzéseket kell elvégezni: Minden vasalatelemet szabadítson meg vízkő-, cement-, és habarcsszennyeződésektől, hogy megakadályozza a vasalatok blokkolása által keletkező funkciós zavarokat. A vezetősínt mindig tisztán kell tartani. Minden mozgó elemet és zárási pontot legalább évente egyszer be kell olajozni vagy zsírozni. Csak savmentes olajat vagy zsírt vagy WD 40 kenõsprayt használjon! Különösen: Az ollószerkezet csúszkáit és a vezetõsínt. A futómű vezérlõkarját és a vezérlõtuskót. Záródarabokat és zárócsapokat. A szárny szorítónyomásának beállítása: a csapok állításával lehet a szorítónyomást változtatni. 1. Zárt állapot 2. Bukóállás 3. Tolóállás Zárás megszakítás nélkül Zárás megszakítással A toló-bukó vasalatok beállítási-, illetve utánállítási munkálatait csak szakember végezhti el!

24 Roto Patio 4150 Centro Vasalat áttekintés, balos kivitelezés nél a sínkészlet tartalmazza G G G G

25 Roto Patio 4150 Centro Cikklista Megnevezés Cikkszám.: Megenevezés Cikkszám: G Alapkészlet 2 Bukó-nyíló rúdzár rúdzárcsatlakozó nélkül Balos alapkészlet Jobbos alapkészlet Alapkészlet tartalma: 1 Futómű vezérléssel 1 Futómű vezérlés nélkül 2 Erősítőelem 2 Alsó sarokváltó 2 Ütközőelem ínkészlet (szerelőcsomaggal együtt) kompletten szárnyhoz és tokhoz zín zárnyhoronyszélesség Tokprofilmm-ben hossz naturezüst mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm középbronz mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm sötétbronz mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm ínkészlet tartalma: 1 Futósín 1 Vezetősín 1 Műanyag takaróprofil 1 Tartósín 1 Összekötőrúd 1 Takaróprofil zerelőcsomag tartalma: 1 Alsó ütközőelem 1 Felső ütközőelem 1 Vezérlőék 2 Alsó takaró (erősítőelem) 2 Végtakaró vezetősínhez 2 Végtakaró tartósínhez 20 Rotoline kilincs 1 Felső sarokváltó tandard szín naturezüst R középbronz R sötétbronz R R További szín újezüst R matt titán R További elemek Négyszög 7mm/45mm tandard Centro-Program tandard Centro - Program Dornméret 14,5 mm, állandó/változtatható kilincsmagasság Kilincsmagasság Rúdzárhossz zhm mm MV zhm mm MV zhm mm MV zhm mm MV zhm mm MV HK-középzár, felső vízszintes és függőleges tandard Centro-Programm zhsz mm 1MV zhm mm 1MV zhsz mm 1MV zhm mm 1MV zhsz mm 1MV zhm mm 1MV zhm mm 2MV zhm mm 2MV Középzár csappantyúval, alsó vízszintes Építőelemhossz zhsz mm 730 mm zhsz mm 1130 mm zhsz mm 1530 mm Vezérlőlap (2 darab szárnyanként) 3130 / hez 4 mm fa mm + Deutschmeister mm /8 Euronut Gealan + Hoco 0 + Aluplast Kömmerling VK + MPF Kömmerling V alamander Uni Thyssen AD Thyssen MD Trocal KBE MD VEKA AD/MD + Plusplan + Roplasto VEKA oftline Actual chüco A KBE-AD Rehau teuerplatte für Unterlage (GB) Trocal Record / Quadro Aluplast Ideal Deceuninck Gealan alamander MD Roplasto 4K chüco Corona A Veka Topline Záródarabok (állítható) tandard Centro - Program 9 Ollószerkezet profilfüggő zhsz mm zhsz mm zhsz mm Ütközőbak 1450 mm-es zhsz-től szükséges /03 31

26 Roto Patio 4150 Centro Középső/változtatható záródarabelhelyezések Záródarabok szerelése, vezérlőlapok Balos tolószárny Zárási irány Rúdzár közepe (horonyhézagra ügyelni) zárny közepe X Mérethivatkozás a szárny közepén (középzár) csak széles elemnél 1130 és 1530 Ezeket a záródarabokat csak a következő rúdzár-, és építőelemméreteknél alkalmazni: 28 Vezérlőlap zárny közepe Vezérlőlap 28 Rúdzárméret 1730 Rúdzárméret 2130 Építőelemméret 1730 Építőelemméret X as építőelemnél as építőelemnél as építőelemnél Y as építőelemnél as építőelemnél as építőelemnél Záródarabok szerelése, vezérlőlapok Jobbos tolószárny 81 Zárási irány zárny közepe Rúdzár közepe (horonyhézagra ügyelni) csak széles elemnél 1130 és Vezérlőlap zárny közepe Vezérlőlap Y as építőelemnél as építőelemnél as építőelemnél X as építőelemnél as építőelemnél as építőelemnél

27 Roto Patio 4150 Centro Záródarabok beállítósablonja zárny közepe Rúdzár közepe (horonyhézagra ügyelni) Beállítósablonok Záródarabok Cikkszám: (arokváltó) Műanyag ablakohoz Fa ablakhoz 7/8 horonyhézag Fa ablakhoz sima falc Középzáró építőelemekzáródarabjai Műanyag ablakhoz Fa ablakhoz 7/8 horonyhézag Fa ablakhoz sima falc zárny közepe * * * 44 mm-es záródarabok, 44 mm-es vezérlőlapok 12 mm-es horonyhézag * Ezeket a záródarabokat, vezérlőlapokat a méret beállítása után átjelölni és szerelni. Patio építőelem Patio építőelem közép jelölés közép jelölés 1 MV 2 MV
