Felső ajtócsukó egyszárnyú ajtókhoz, szokványos szerelés ajtólapra / a pánttal ellentétes oldalra

Átírás

1 TS 5000 L Felső ajtócsukó egyszárnyú ajtókhoz, szokványos szerelés ajtólapra / a pánttal ellentétes oldalra A termék jellemzői EN 1154 A ajtócsukó BG csúszósínnel Opció: T-Stop BG csúszósín beépített nyitáshatárolóval állítható csukási erő: 2-6 erősség erőbeállítás optikai kijelzése nyitáscsillapítás, hidraulikus végbehúzás és állítható, hőmérséklettől kevéssé függő csukási sebesség az összes beállítást elölről lehet elvégezni 448,5 428, , (szerelőlemezzel) ábra Alkalmazási terület egyirányba nyíló ajtókhoz, max mm szárnyszélességig és egyirányba nyíló ajtókhoz átállítás nélkül alkalmazható tűz- és füstgátló ajtókhoz (ajtólapra szerelőlappal való rögzítés esetén) 21

2 Kiírási szöveg TS 5000 L felső ajtócsukó füst- és tűzgátló ajtókra való szereléshez, az EN 1154 A szerint 2-6 erősség, BG csúszósínnel, elölről állítható csukóerővel, csukási sebességgel és végbehúzással, erőbeállítás optikai kijelzéssel, szerelés ajtólapra a pánttal ellentétes oldalra, szerelőlappal A BG csúszósín másik változata: ( ) T-Stop BG csúszósín, beépített nyitáshatárolóval Felületképzés: ( ) ezüst színű ( ) sötét bronz ( ) fehér ( ) RAL... Alapkivitel / az egységcsomag tartalma TS 5000 L ajtócsukó szerelési anyaggal és fúrósablonnal (a szerelőlapot nem tartalmazza). Ehhez szükséges: csúszósín karral. Különleges kivitel TS 5000 L mechanikus rögzítőelemmel (tűz- és füstgátló ajtókon nem megengedett) A rögzítőelemnek a megfelelő csúszósínbe való beépítése fokozatmentes szárnyrögzítést tesz lehetővé között. A rögzítés tartóereje állítható. Így a rögzítést ki is lehet kapcsolni. TS

3 16 80 Szerelés ajtólapra/a pánttal ellentétes oldalra, BG csúszósínnel (tűz- és füstgátló ajtókon csak akkor megengedett, ha rendelkezésre áll az ajtó alkalmassági bizonyítványa) Példa a TS5000 L szerelésére, lásd a ábrát 90 22,5 7,5 5 16±0,2 65±1 A metszet = szerelés szerelőlappal és szerelőelemmel B metszet = szerelés szerelőlappal, a tokkal azonos síkba csukódó ajtó Szerelés szerelőlappal Szerelőlap: 5 mm vastag, lyukkép a DIN EN melléklet szerint, olyan ajtókhoz, amelyekre a csukó rögzítése közvetlenül nem lehetséges, lásd a ábrát ábra RE 7 LI BANDSEITE pántoldal DIN EN 1154 TS 4000/5000 A metszet R4,5 B metszet 40 (60) ajtó, lásd a 23-3.ábrát ajtó, lásd a ábrát ábra 428,5±0, ,5±0,2 Közvetlen szerelés (Németországban a tűz- és füstgátló ajtókon nem megengedett) ajtó, lásd a ábrát ajtó, lásd a ábrát Szerelőprofil csúszósínnek BG, lásd a ábrát ábra ábra Figyelem! 428,5±0, ,5±0,2 Az ajtó maximális nyitási szögét az ütközővel kell korlátozni! A TS 5000 L esetén az ütköző helyett a beépített nyitáshatárolóval ellátott T-Stop csúszósín is alkalmazható ábra 135±0, ábra 1 135±0,2 36 ø5.5 24,5 11 ø M ábra 23

4 1 16 ±0,2 38 ±1 44 ±0,2 65 ±1 A metszet B metszet ábra Szerelés tokra / pánt felőli oldalon (tűz- és füstgátló ajtókon csak akkor megengedett, ha rendelkezésre áll az ajtó alkalmassági bizonyítványa) , ,5 0,2 0, ,5 0,2 1 Példa a TS 5000 L szerelésére, lásd a ábrát A metszet = szerelés szerelőlappal (a szerelőlap méreteit lásd a ábrán) B metszet = szerelés szerelőlap nélkül ábra ábra 0,2 0,2 Szerelés szerelőlappal , , ajtó, lásd a ábrát ajtó, lásd a ábrát 1 428,5 0,2 428,5 0,2 1 Közvetlen szerelés (Németországban a tűz- és füstgátló ajtókon nem megengedett) ajtó, lásd a ábrát ajtó, lásd a24-5. ábrát ábra ábra 24

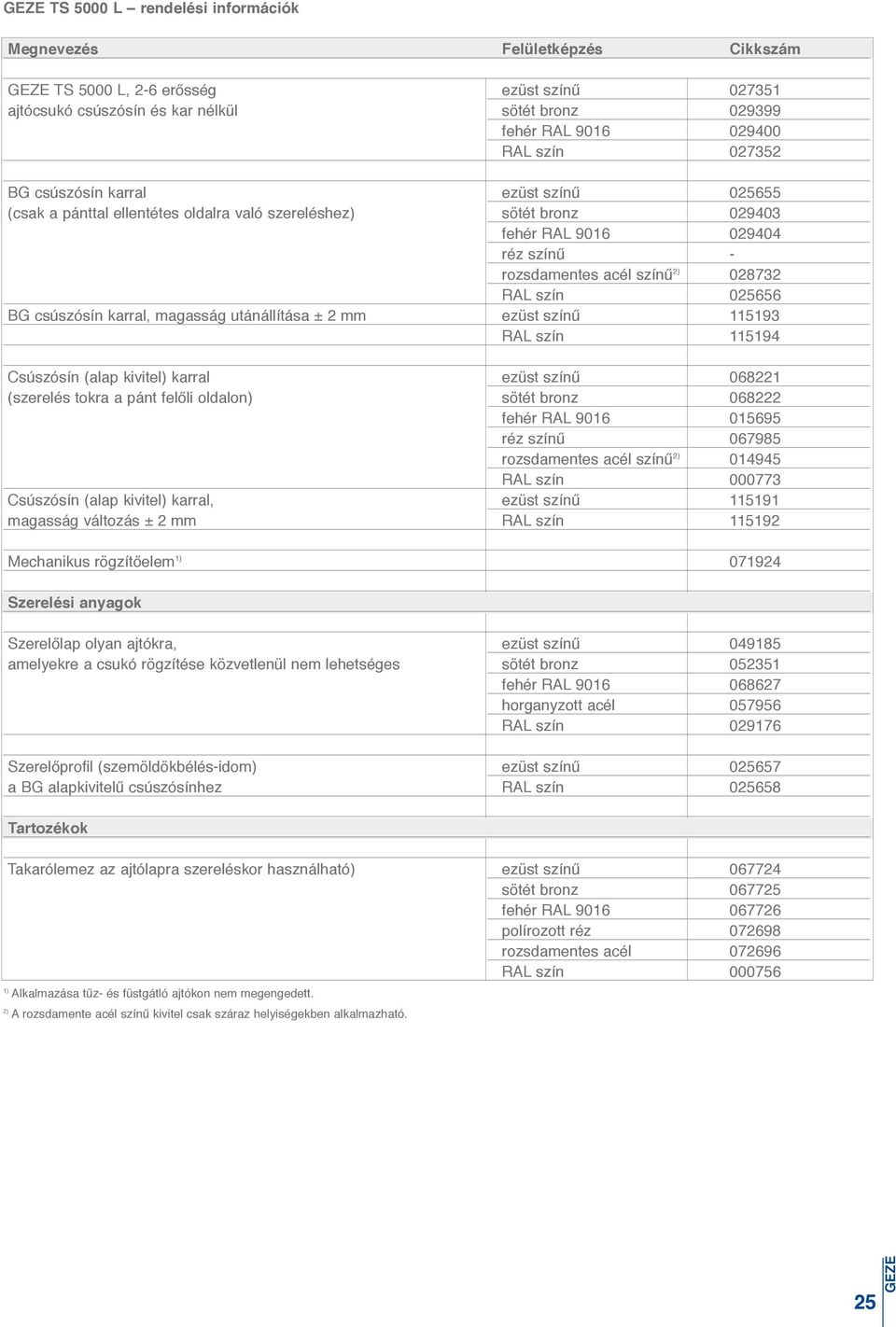

5 TS 5000 L rendelési információk Megnevezés Felületképzés Cikkszám TS 5000 L, 2-6 erősség ezüst színű ajtócsukó csúszósín és kar nélkül sötét bronz fehér RAL RAL szín BG csúszósín karral ezüst színű (csak a pánttal ellentétes oldalra való szereléshez) sötét bronz fehér RAL réz színű - rozsdamentes acél színű 2) RAL szín BG csúszósín karral, magasság utánállítása ± 2 mm ezüst színű RAL szín Csúszósín (alap kivitel) karral ezüst színű (szerelés tokra a pánt felőli oldalon) sötét bronz fehér RAL réz színű rozsdamentes acél színű 2) RAL szín Csúszósín (alap kivitel) karral, ezüst színű magasság változás ± 2 mm RAL szín Mechanikus rögzítőelem 1) Szerelési anyagok Szerelőlap olyan ajtókra, ezüst színű amelyekre a csukó rögzítése közvetlenül nem lehetséges sötét bronz fehér RAL horganyzott acél RAL szín Szerelőprofil (szemöldökbélés-idom) ezüst színű a BG alapkivitelű csúszósínhez RAL szín Tartozékok Takarólemez az ajtólapra szereléskor használható) ezüst színű sötét bronz fehér RAL polírozott réz rozsdamentes acél RAL szín ) Alkalmazása tűz- és füstgátló ajtókon nem megengedett. 2) A rozsdamente acél színű kivitel csak száraz helyiségekben alkalmazható. 25
