1 Felsõ ajtócsukók Normálkaros ajtócsukók Képes tartalomjegyzék Normál karos ajtócsukók Csúszókaros ajtócsukók EN 14 európai szabvány A 000, 00, 500, 000, 4000 és a TEB 900 ajtócsukó sorozatok az EN 14 európai szabvány minden egyes követelménye szerint minõsítve vannak. Az EN 14 normatíva az ajtó mérete és súlya szerint osztályokba és erôfokozatokba sorolja a felsô ajtócsukókat. Az erôfokozaton ill. az osztályon belül a szabvány az ajtócsukó legfôbb jellemzôi tekintetében jelentôs követelményeket támaszt. A zárás ereje összeveti az ajtócsukó erejét az ajtó cm-ben meghatározott szélességével; a megfelelô ajtócsukó kiválasztásánál elsôdleges szempont az erôfokozatok megismerése. Az erô leadásának hatékonysága a jó hatásfok azt jelenti, hogy nyitáskor nem kell nagy erôvel nyitni az ajtót azért, hogy vissza-csapódáskor az ajtónak elegendô lendülete legyen a becsukódáshoz. A beállítások stabilitása Azt jelenti, hogy a sebesség beállítások tartós használat vagy hôingadozás esetén sem csúsznak el. Tartósság az intenzív igénybevétel alatt is elvárás, hogy teljes nyitásicsukási ciklus letelte után is az ajtócsukó erejének, hatékonyságának, stabilitásának mutatói ne maradjanak sokkal alatta a kiindulási értékeknek. Összességében, egy minôsített ajtócsukó választása azt jelenti, hogy minden modell esetében egy az eredeti tulajdonságait tartósan megôrzô, kopásálló, sok szolgáltatást nyújtó eszközt használunk. Ajtócsukók kétszárnyú tûzgátló ajtókra 4: 180 -tól kezdõdõen ellenõrzi a csukódást : 105 -tól kezdõdõen ellenõrzi a csukódást /5: erõfokozat 5 0: EN 1670 szabvány szerinti korrózióállás 0 4 fokozatig 4 8 / Ajtólapba süllyesztett ajtócsukó 8: ciklus 1 vagy 0: alkalmas vagy nem alkalmas tûzgátló ajtóra Bevezetõ Padlóba süllyesztett ajtócsukók Rögzítõkarok fa és fém ajtószárnyhoz Ebben a katalógusban az ajtócsukók kiteljesedett választéka található rendkívül széles felhasználási területre, teljeskörû megoldásokkal. Minden olyan területet figyelembe vettünk, ahol ajtócsukó alkalmazása felmerül: könnyû alumínium és PVC ajtóktól kezdve, melyekre a 1000 vagy 000 sorozat illik, a 500 és 000 sorozaton keresztül, melyek komoly személyforgalommal bíró intézményi vagy kereskedelmi létesítményekben szolgálnak, a duplaszárnyú tûzgátló ajtókra szerelt csukássorrend szabályozóval és elektromágneses kitámasztással rendelkezõ 4000 sorozatig. Természetesen a legfrissebb technikai fejlesztések is megjelennek, mint a besüllyesztett ajtócsukók. A TEB 900 sorozat az ajtólapban van rejtve, a SU sorozat, a maga három alaptípusával a padlózatba van süllyesztve, s komplett kiegészítõ vasalat családból lehet kiválogatni hozzá a szükséges elemeket: egy irányban vagy lengõajtóként nyíló ajtókhoz, üvegbõl is. Tûzgátló ajtók Befogók üvegajtószárnyhoz A 000, 00, 500, 000, 4000, TEB 900 és SU 00 és 00 sorozatok kitámasztás nélküli változatai alkalmazhatók tûzgátló ajtókra. EN 14 európai szabvány szerint vannak minõsítve, CE megjelöléssel.

2 Felsõ ajtócsukók Normálkaros ajtócsukók 1000 normálkaros felsõ ajtócsukó M5x Erõfokozat Ajtó szélessége (cm) 95 Modell 1000 Kitámasztás nélkül 1001 Mechanikus kitámasztással Ajtó max. súlya (kg) Szabályozás CS RS CS RS CS RS KT: CS RS KT: CS=csukódási sebesség RS=ráütõdési sebesség KT=kitámasztás szöge -es vagy -as erõfokozat beállítása A 1000 sorozat ajtócsukói ideális megoldást jelentenek a könnyû alumínium vagy PVC ajtókra. 0º 180º Jellemzõk: Egy modellen belül két erõfokozat (EN-es vagy EN-as), melynek kiválasztása szereléskor történik. A lyukak mindig ugyanabban a pozícióban vannak. A nyitás maximális szöge 180. Két sebesség beállító szelep: csukódási sebesség és ráütõdési sebesség A kitámasztás szöge 70 -tól felfelé tetszés szerint állítható. Felület: arany, ezüst, fekete és fehér Rögzítõ csavarok között mm furattávolság A sorozat UL listás, élettartama meghaladja az nyitás-csukási ciklust. Átfordítható 1º Ve Ve PR PKT R 70º csukódási sebesség (CS) ráütõdés sebessége az utolsó szakaszban (RS) a kitámasztás szöge (KT) Lehetséges szerelési módok: Normál szerelési mód: az ajtó befelé nyílik 1000: max : max ,8 4,7 4, Fordított (ajtócsukó a tokon) szerelési mód: az ajtó kifelé nyílik 70 55, : max : max.11

3 Felsõ ajtócsukók Normálkaros ajtócsukók 000 normálkaros felsõ ajtócsukó EN 14 minõsítés A 000 ajtócsukó sorozat legnagyobb elõnye a kiváló minõség kompakt testbe szerelve. EN 14 minõsítés : 4 8 / Jellemzõk: Egy modellen belül három erõfokozat (EN, EN vagy EN4) Az EN-as és EN4-es erõsség kiválasztása ugyanabban a lyukban, a kar átrakásával történik. A nyitás maximális szöge 180. Két sebesség beállító szelep: csukódási sebesség és bezáródási sebesség A kitámasztás szöge 70 -tól felfelé tetszés szerint állítható. Felület: arany, ezüst, fekete és fehér Rögzítõ csavarok között mm távolság A sorozat EN 14 szabvány szerinti minõsítéssel rendelkezik, élettartama több mint nyitás-csukási ciklus. Átfordítható Tûzgátló ajtóra alkalmas Modell 000 Kitámasztás nélkül 40 CS RS 001 * CS RS Mechanikus 4* CS RS kitámasztással KT: CS=csukódási sebesség RS=ráütõdési sebesség KT=kitámasztás szöge 180º Erõfokozat PR KT Ajtó szélessége (cm) Ajtó max. súlya (kg) * 000 párh. karral: vagy 4 erõfokozat 001 párh. karral: vagy erõfokozat 70º Szabályozás -as vagy 4-es erõfokozat beállítása 7º 0º csukódási sebesség (CS) ráütõdés sebessége az utolsó szakaszban (RS) a kitámasztás szöge (KT) Lehetséges szerelési módok: Normál szerelési mód: az ajtó befelé nyílik 49,7 18 () 6(-4) 000: max : max.5 Párhuzamos karos szerelési mód (-4) 60() 0 14 (-4) 60() 65 Fordított (ajtócsukó a tokon) szerelési mód: az ajtó kifelé nyílik ,7 18 () 6(-4) 000: max : max.11 SOP 000 A párhuzamos karos szereléshez szükséges rögzítõ elem

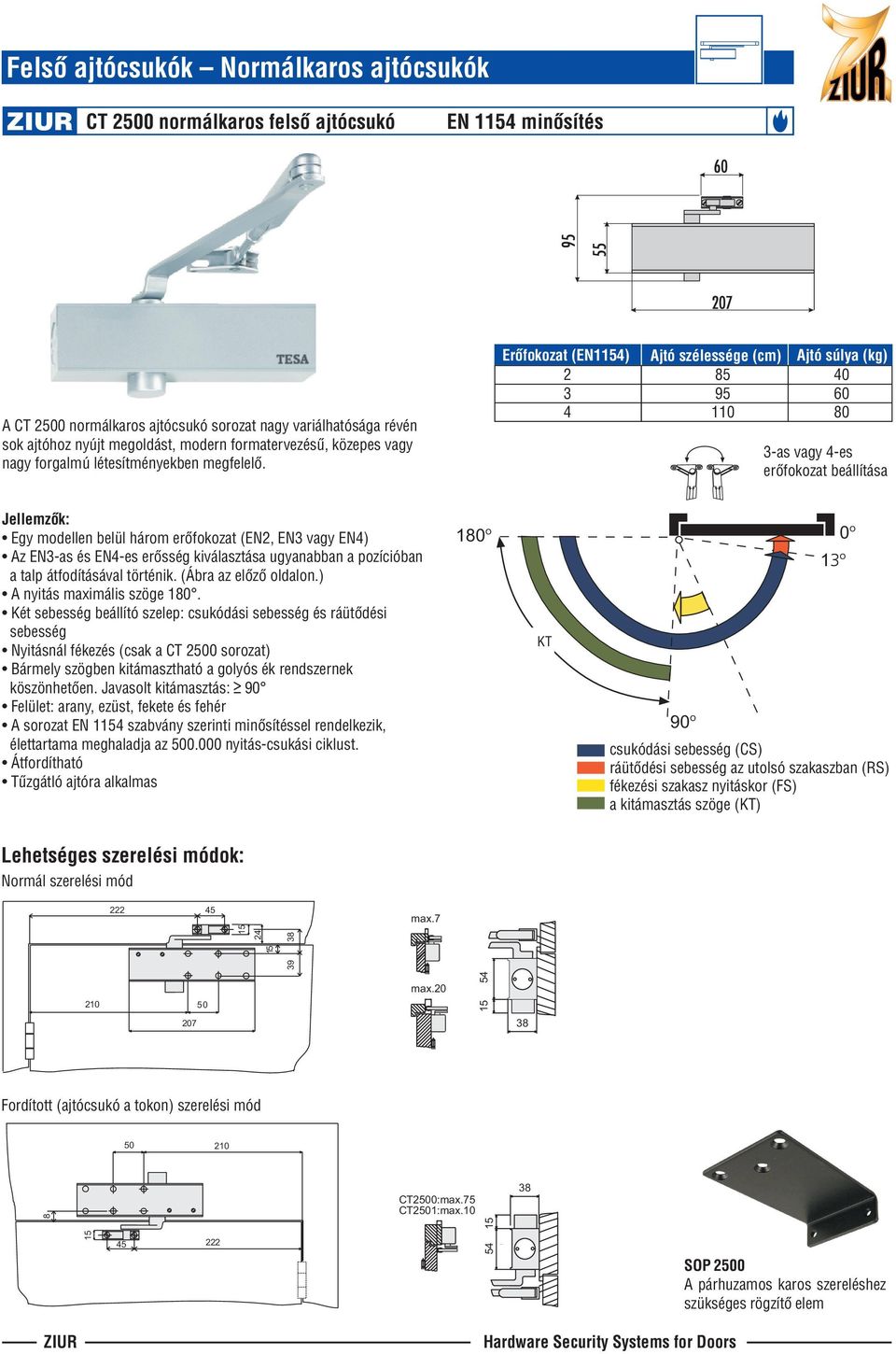

4 Felsõ ajtócsukók Normálkaros ajtócsukók 500 normálkaros felsõ ajtócsukó EN 14 minõsítés A 500 normálkaros ajtócsukó sorozat nagy variálhatósága révén sok ajtóhoz nyújt megoldást, modern formatervezésû, közepes vagy nagy forgalmú létesítményekben megfelelõ. Erõfokozat (EN14) Ajtó szélessége (cm) Ajtó súlya (kg) as vagy 4-es erõfokozat beállítása Jellemzõk: Egy modellen belül három erõfokozat (EN, EN vagy EN4) Az EN-as és EN4-es erõsség kiválasztása ugyanabban a pozícióban a talp átfodításával történik. (Ábra az elõzõ oldalon.) A nyitás maximális szöge 180. Két sebesség beállító szelep: csukódási sebesség és ráütõdési sebesség Nyitásnál fékezés (csak a 500 sorozat) Bármely szögben kitámasztható a golyós ék rendszernek köszönhetõen. Javasolt kitámasztás: 90 Felület: arany, ezüst, fekete és fehér A sorozat EN 14 szabvány szerinti minõsítéssel rendelkezik, élettartama meghaladja az nyitás-csukási ciklust. Átfordítható Tûzgátló ajtóra alkalmas 180º PR KT 0º 1º 90º Velocidad csukódási sebesség de cierre(cs) Velocidad ráütõdési sebesség de golpe azfinal utolsó szakaszban (RS) Ffékezési reno a szakasz la apertura nyitáskor (FS) Pa R kitámasztás P osición szöge de retención (KT) Lehetséges szerelési módok: Normál szerelési mód 45 max max Fordított (ajtócsukó a tokon) szerelési mód :max :max SOP 500 A párhuzamos karos szereléshez szükséges rögzítõ elem

5 Felsõ ajtócsukók Normálkaros ajtócsukók 000 normálkaros felsõ ajtócsukó EN 14 minõsítés SOP000 rögzítõ elem párhuzamos karos szereléshez, csak a 0006 és 0016 modellekhez modell: Normál mûködtetés és állítható kitámasztással Erõfokozat (EN14) Hatásfok (Nm) Ajtó szélessége (cm) Ajtó súlya (kg) modell: erõfokozat modell erõfokozat: 5 7 Állítás minimumtól a maximumig: 17 fordulat a csavaron. A 000 normál karos ajtócsukó sorozat modern formatervezésû, nagy forgalmú létesítményekben ideális. EN 14 minõsítés 0006: 4 8 / º 0º 1º EN 14 minõsítés 00057: 4 8 5/ Jellemzõk: Folyamatos erõ állítás EN EN6 erõfokozat között modell erõfokozata EN5 EN7 fokozat között Csúszókaros opció: EN1 EN4 erõfokozat A nyitás maximális szöge 180. Két sebesség beállító szelep: csukódási sebesség és ráütõdési sebesség Külön szelep a nyitásnál való fékezéshez Csukás késleltetés: 00C modell Bármely szögben kitámasztható a golyós ék rendszernek köszönhetõen. Javasolt kitámasztás: 70 Felület: arany, ezüst, fekete és fehér Törhetetlen mûanyag díszborítás Inox díszborítás rendelhetõ A sorozat EN 14 szabvány szerinti minõsítéssel rendelkezik, élettartama meghaladja az nyitás-csukási ciklust. Átfordítható Tûzgátló ajtóra alkalmas Lehetséges szerelési módok: (lásd következõ oldalon) - Normál karos ajtócsukó - Normál, befelé nyíló ajtóknál - Fordított, kifelé nyíló ajtóknál - Párhuzamos karos szerelés (SOP000 alátéttel) - Csúszókaros ajtócsukó - Normál, befelé nyíló ajtóknál - Fordított, kifelé nyíló ajtóknál - Fordított felcserélt, befelé nyíló ajtóknál PR KT 70º csukódási sebesség (CS) ráütõdés sebessége az utolsó szakaszban (ZS) fékezési szakasz nyitáskor (FS) csukási késleltetés (CK) kitámasztás szöge (KT)

6 Felsõ ajtócsukók Normálkaros ajtócsukók 000 szerelési módozatok: GD000 csúszókar, erõfokozat EN1 EN4 Csak 0006 modell Normál szerelés ajtócsukó a pánt oldalon Max Fordított szerelés ajtócsukó a pántokkal ellentétes oldalon Max.60 MR000 Ha GD000 csúszókarnál kitámasztás opciót szeretnénk, az MR000 jelû alkatrészt kell felhasználnunk. A kitámasztás maximális szöge: 10. Normál szerelés ajtócsukó a pánt oldalon 45 Max MF Felcserélt szerelés ajtócsukó a pánt oldalon 10 Max. Az MF000 elemmel megszabhatjuk az ajtó maximális nyílásszögét. Ütközés csillapítóval együtt. Maximális nyílásszög EN 14 minõsítés GD 000 karral: 8 1/ szerelési módozatok: Normál kar, erõfokozat EN EN6 Párhuzamos karos szerelési mód 87 Fordított szerelés ajtócsukó a pántokkal ellentétes oldalon 48 Párhuzamos karos szerelési mód: az ajtócsukó a pánttal ellentétes oldalon SOP000 alátéttel (csak 0006 és 0016 modellek) Max con mmbrazo normál normal kar esetén Max con mmbrazo normál de kar retención + kitámasztás esetén

7 Felsõ ajtócsukók Normálkaros ajtócsukók Az optimális ajtócsukó kiválasztása a használat intenzitása és az ajtó paraméterei szerint Kiválasztás az ajtó használatának intenzitása szerint : A használat intenzitása TEB 900 SU 100 SU 00 SU 00 Felhasználási terület Csekély lakóépületi Átlagos lakóépületi/kereskedelmi Magas kereskedelmi/intézményi Nagyon magas intézményi Választás az ajtó méreteinek függvényében TESA ajtócsukókból: Erô Szélesség (cm) Súly (kg) Választás az ajtó méreteinek függvényében TESA ajtócsukókból: Erô Szélesség (cm) Súly (kg) TEB900 SU100 SU00 SU Az ajtócsukó erejét tól-ig lehet állítani Egy modellen belül két erôfokozat Megadott erejû modell

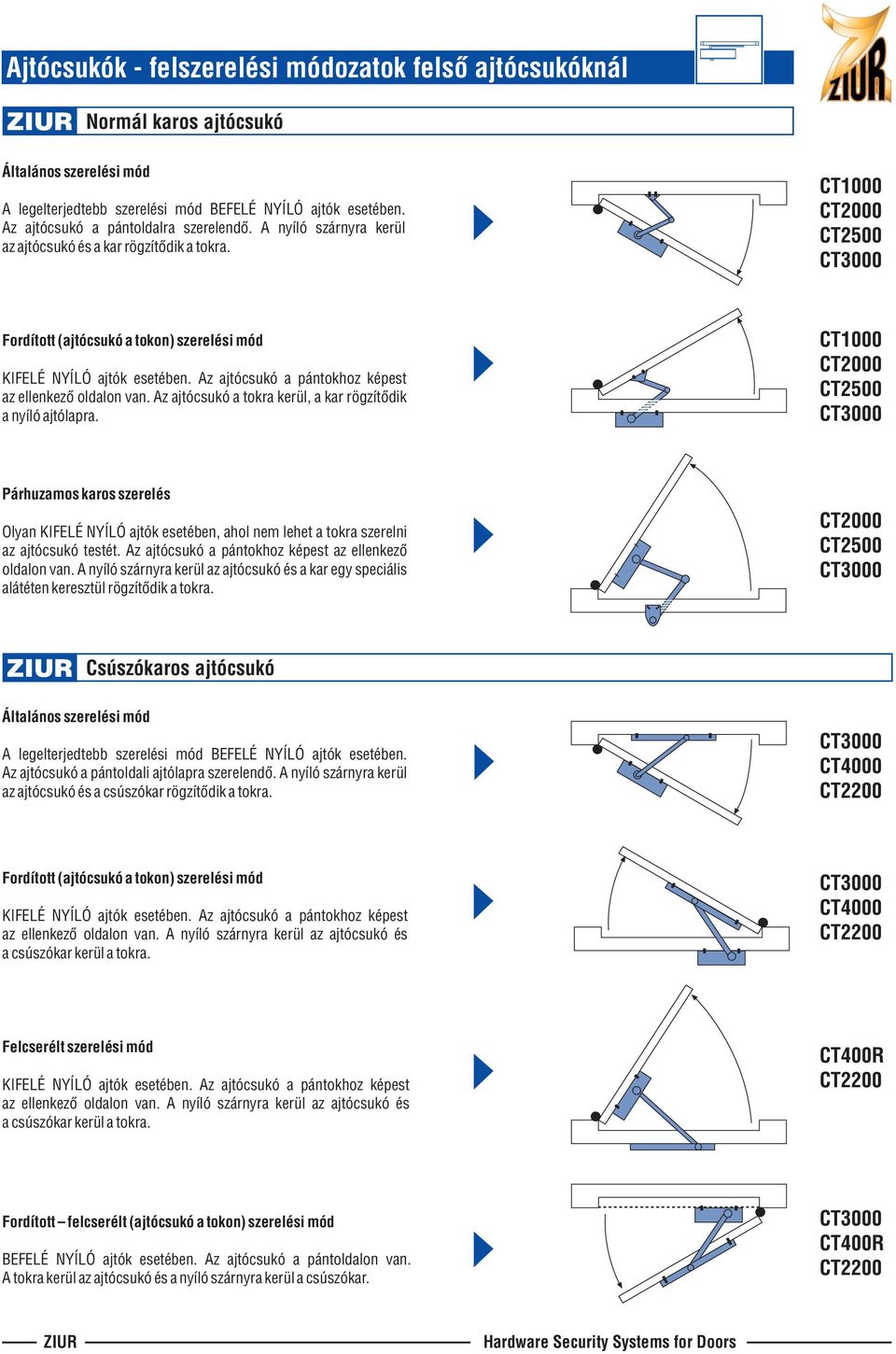

8 Ajtócsukók - felszerelési módozatok felsõ ajtócsukóknál Normál karos ajtócsukó Általános szerelési mód A legelterjedtebb szerelési mód BEFELÉ NYÍLÓ ajtók esetében. Az ajtócsukó a pántoldalra szerelendô. A nyíló szárnyra kerül az ajtócsukó és a kar rögzítôdik a tokra Fordított (ajtócsukó a tokon) szerelési mód KIFELÉ NYÍLÓ ajtók esetében. Az ajtócsukó a pántokhoz képest az ellenkezô oldalon van. Az ajtócsukó a tokra kerül, a kar rögzítôdik a nyíló ajtólapra Párhuzamos karos szerelés Olyan KIFELÉ NYÍLÓ ajtók esetében, ahol nem lehet a tokra szerelni az ajtócsukó testét. Az ajtócsukó a pántokhoz képest az ellenkezô oldalon van. A nyíló szárnyra kerül az ajtócsukó és a kar egy speciális alátéten keresztül rögzítôdik a tokra Csúszókaros ajtócsukó Általános szerelési mód A legelterjedtebb szerelési mód BEFELÉ NYÍLÓ ajtók esetében. Az ajtócsukó a pántoldali ajtólapra szerelendô. A nyíló szárnyra kerül az ajtócsukó és a csúszókar rögzítôdik a tokra Fordított (ajtócsukó a tokon) szerelési mód KIFELÉ NYÍLÓ ajtók esetében. Az ajtócsukó a pántokhoz képest az ellenkezõ oldalon van. A nyíló szárnyra kerül az ajtócsukó és a csúszókar kerül a tokra Felcserélt szerelési mód KIFELÉ NYÍLÓ ajtók esetében. Az ajtócsukó a pántokhoz képest az ellenkezô oldalon van. A nyíló szárnyra kerül az ajtócsukó és a csúszókar kerül a tokra. 400R 00 Fordított felcserélt (ajtócsukó a tokon) szerelési mód BEFELÉ NYÍLÓ ajtók esetében. Az ajtócsukó a pántoldalon van. A tokra kerül az ajtócsukó és a nyíló szárnyra kerül a csúszókar R 00
