Ajtólapba süllyesztett ajtócsukók egy- és kétszárnyú ajtóra

Átírás

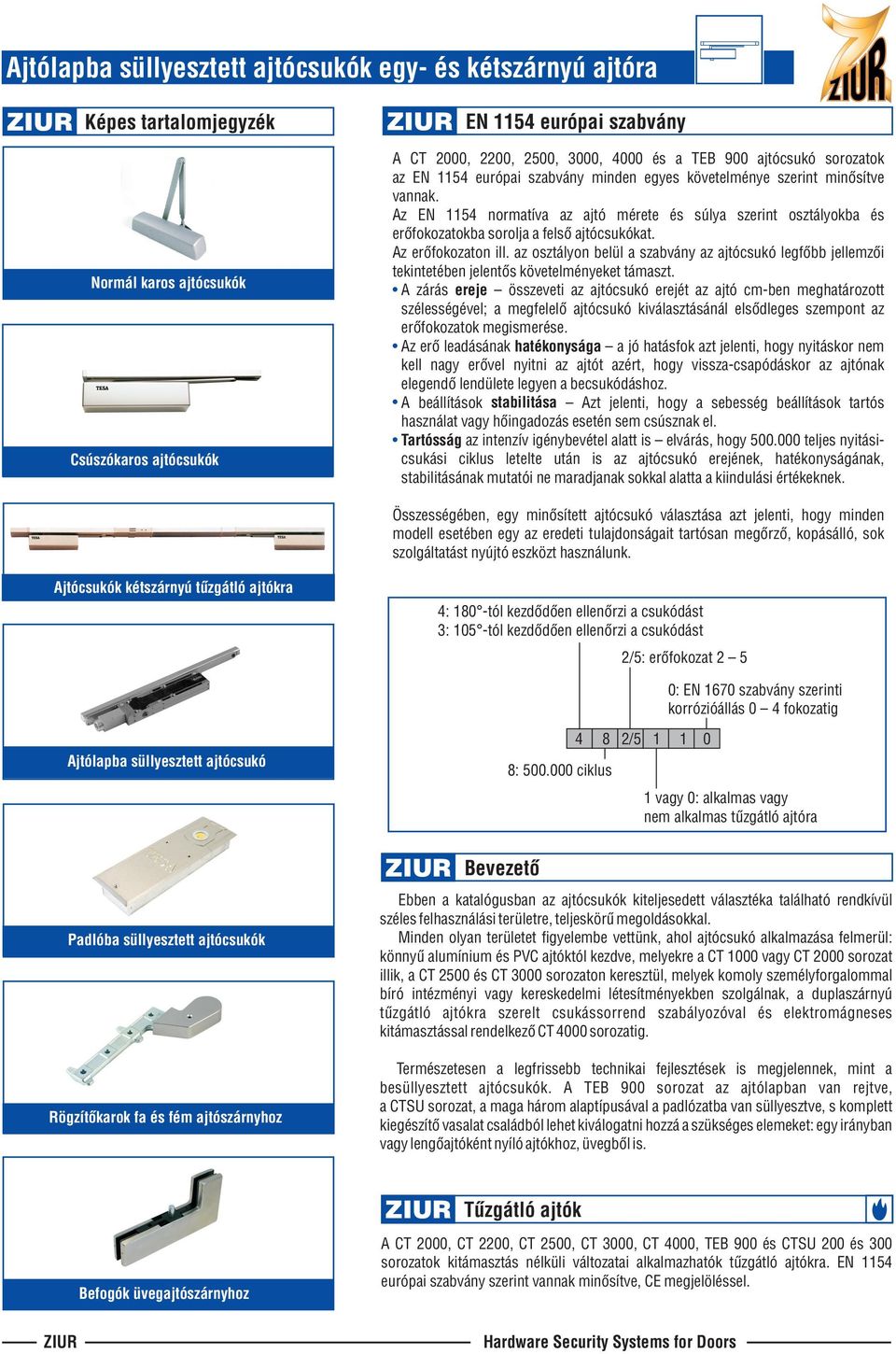

1 Ajtólapba süllyesztett ajtócsukók egy- és kétszárnyú ajtóra Képes tartalomjegyzék Normál karos ajtócsukók Csúszókaros ajtócsukók EN 1154 európai szabvány A CT 2000, 2200, 2500, 3000, 4000 és a TEB 900 ajtócsukó sorozatok az EN 1154 európai szabvány minden egyes követelménye szerint minõsítve vannak. Az EN 1154 normatíva az ajtó mérete és súlya szerint osztályokba és erôfokozatokba sorolja a felsô ajtócsukókat. Az erôfokozaton ill. az osztályon belül a szabvány az ajtócsukó legfôbb jellemzôi tekintetében jelentôs követelményeket támaszt. A zárás ereje összeveti az ajtócsukó erejét az ajtó cm-ben meghatározott szélességével; a megfelelô ajtócsukó kiválasztásánál elsôdleges szempont az erôfokozatok megismerése. Az erô leadásának hatékonysága a jó hatásfok azt jelenti, hogy nyitáskor nem kell nagy erôvel nyitni az ajtót azért, hogy vissza-csapódáskor az ajtónak elegendô lendülete legyen a becsukódáshoz. A beállítások stabilitása Azt jelenti, hogy a sebesség beállítások tartós használat vagy hôingadozás esetén sem csúsznak el. Tartósság az intenzív igénybevétel alatt is elvárás, hogy teljes nyitásicsukási ciklus letelte után is az ajtócsukó erejének, hatékonyságának, stabilitásának mutatói ne maradjanak sokkal alatta a kiindulási értékeknek. Összességében, egy minôsített ajtócsukó választása azt jelenti, hogy minden modell esetében egy az eredeti tulajdonságait tartósan megôrzô, kopásálló, sok szolgáltatást nyújtó eszközt használunk. Ajtócsukók kétszárnyú tûzgátló ajtókra 4: 180 -tól kezdõdõen ellenõrzi a csukódást 3: 105 -tól kezdõdõen ellenõrzi a csukódást 2/5: erõfokozat 2 5 0: EN 1670 szabvány szerinti korrózióállás 0 4fokozatig Ajtólapba süllyesztett ajtócsukó 8: ciklus 4 8 2/ vagy 0: alkalmas vagy nem alkalmas tûzgátló ajtóra Padlóba süllyesztett ajtócsukók Rögzítõkarok fa és fém ajtószárnyhoz Bevezetõ Ebben a katalógusban az ajtócsukók kiteljesedett választéka található rendkívül széles felhasználási területre, teljeskörû megoldásokkal. Minden olyan területet figyelembe vettünk, ahol ajtócsukó alkalmazása felmerül: könnyû alumínium és PVC ajtóktól kezdve, melyekre a CT 1000 vagy CT 2000 sorozat illik, a CT 2500 és CT 3000 sorozaton keresztül, melyek komoly személyforgalommal bíró intézményi vagy kereskedelmi létesítményekben szolgálnak, a duplaszárnyú tûzgátló ajtókra szerelt csukássorrend szabályozóval és elektromágneses kitámasztással rendelkezõ CT 4000 sorozatig. Természetesen a legfrissebb technikai fejlesztések is megjelennek, mint a besüllyesztett ajtócsukók. A TEB 900 sorozat az ajtólapban van rejtve, a CTSU sorozat, a maga három alaptípusával a padlózatba van süllyesztve, s komplett kiegészítõ vasalat családból lehet kiválogatni hozzá a szükséges elemeket: egy irányban vagy lengõajtóként nyíló ajtókhoz, üvegbõl is. Befogók üvegajtószárnyhoz Tûzgátló ajtók A CT 2000, CT 2200, CT 2500, CT 3000, CT 4000, TEB 900 és CTSU 200 és 300 sorozatok kitámasztás nélküli változatai alkalmazhatók tûzgátló ajtókra. EN 1154 európai szabvány szerint vannak minõsítve, CE megjelöléssel.

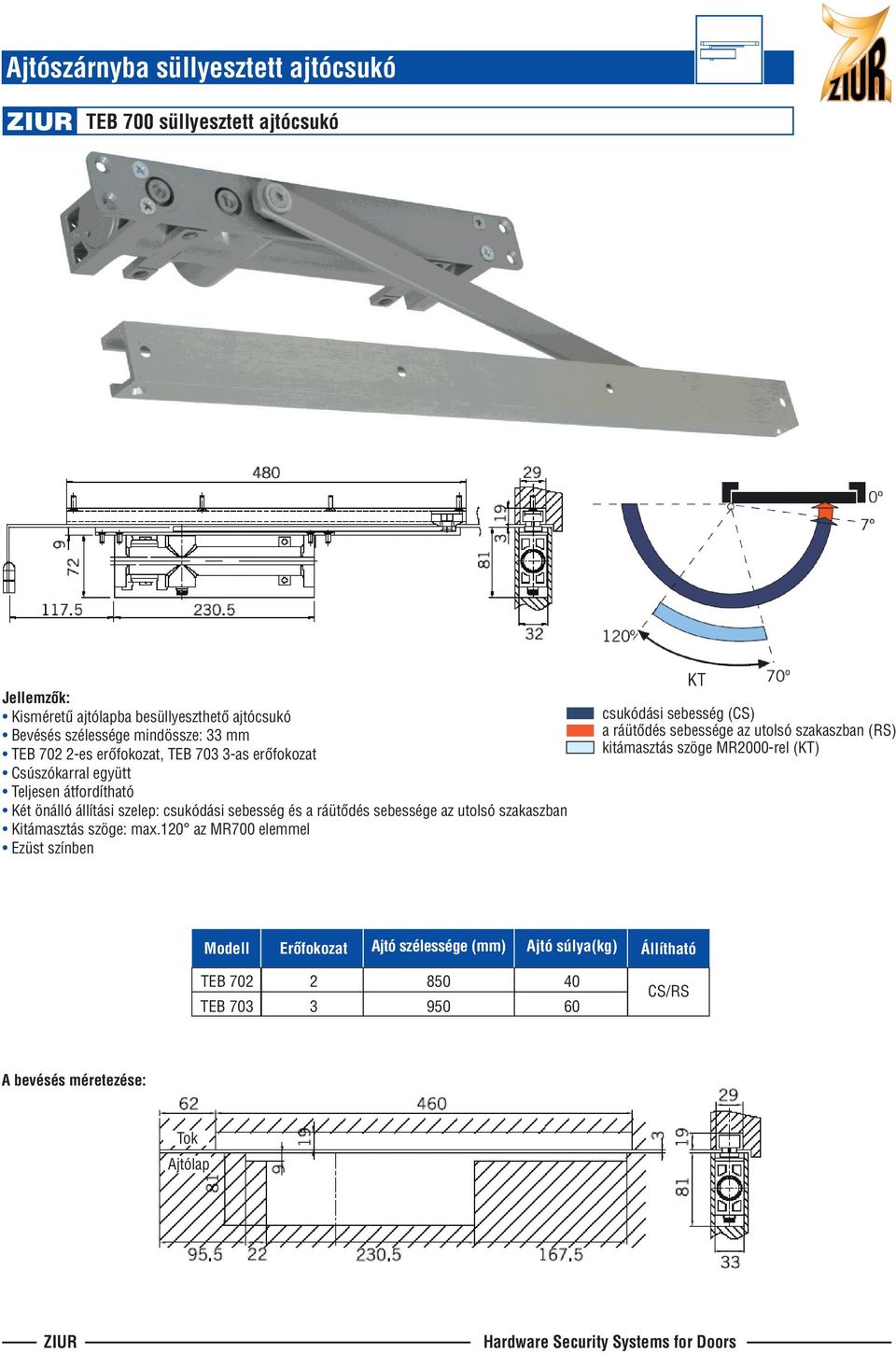

2 TEB 700 süllyesztett ajtócsukó Jellemzõk: Kisméretû ajtólapba besüllyeszthetõ ajtócsukó Bevésés szélessége mindössze: 33 mm TEB es erõfokozat, TEB as erõfokozat Csúszókarral együtt Teljesen átfordítható Két önálló állítási szelep: csukódási sebesség és a ráütõdés sebessége az utolsó szakaszban Kitámasztás szöge: max.120 az MR700 elemmel Ezüst színben KT csukódási sebesség (CS) a ráütõdés sebessége az utolsó szakaszban (RS) kitámasztás szöge MR2000-rel (KT) Modell Erõfokozat Ajtó szélessége (mm) Ajtó súlya(kg) Állítható TEB 702 TEB CS/RS A bevésés méretezése: Tok Ajtólap

3 TEB 800 süllyesztett ajtócsukó EN 1154 minõsítés Minõsítés EN 1154: A1: / Jellemzõk: Kisméretû ajtólapba besüllyeszthetõ ajtócsukó Bevésés szélessége mindössze: 36 mm A bevésés mélysége 44 mm, ideális választás alumínium ajtókra és tûzgátló ajtókra EN2 és EN4 között állítható erõfokozat Csúszókarral együtt Teljesen átfordítható Két önálló állítási szelep: csukódási sebesség és a ráütõdés sebessége az utolsó szakaszban Kitámasztás az MR800 elemmel, max. 120 szögben, ha a lap, tok és a pántok lehetõvé teszik A test és a megvezetõ fekete, az acél kar matt nikkel színben KT csukódási sebesség (CS) a ráütõdés sebessége az utolsó szakaszban (RS) kitámasztás szöge az MR800 elemmel (KT) A bevésés méretezése: Erõfokozat Ajtó szélessége (mm) Ajtó súlya (kg)

4 TEB 900 süllyesztett ajtócsukó EN1154 minõsítés LADO Zsanér BISAGRAS oldal Az EN 1154 minõsítés: 3 8 2/ º 13º Jellemzõk: Alkalmazható fa, fém, alumínium és mûanyag ajtókra Az ajtó szükséges paraméterei: az ajtólap szélessége legyen nagyobb 600 mm-nél az ajtólap vastagsága legyen nagyobb 40 mm-nél A maximális nyitási szög 150, bár ezt a tok és ajtólap szerelése is meghatározza Két önálló állítási szelep: csukódási sebesség, ráütõdési sebesség A csukási sebesség szabályozása 120 -os szögtartománytól kezdve mûködik Az ajtócsukó teste és a karok teljesen átfordíthatóak TEB 914 modellben a csukási erõ EN1 EN4 fokozat között állítható, TEB 925 modellben EN2 EN5 fokozat között A TEB 900 ajtócsukó innovatív mechanizmusa a kereskedelemben forgalmazott ajtócsukókhoz képest csak tizedannyi olajat tartalmaz *120º *150º 70º csukódási sebesség (CS) a ráütõdés sebessége az utolsó szakaszban (RS) a kitámasztás szöge (KT) *A kitámasztás maximális szöge az alkalmazott kar milyenségétõl függ (lásd a következõ oldalon). Modell Erõfokozat Ajtó szélessége (cm) Ajtó súlya (kg) Állítható funkciók TEB 914 NM Csukódási sebesség (CS) Ráütõdési sebesség (RS) TEB 925 NM Csukódási sebesség (CS) Ráütõdési sebesség (RS) Tok és ajtószárny közötti hézag Minden bevésõ ajtócsukónak szüksége van a tok és az ajtószárny közti hézagra, hogy a kar elmozdulhasson az ajtó nyitásakor / csukásakor. Szerelési hézag standard karnál: 8 vagy 12 mm a tartozék gyûrûvel Rendelhetõ mm hézagú, sõt mm hézagú csúszókar is Szerelési hézag standard karnál

5 TEB 900 ajtócsukóhoz GDEB1 csúszókar egyszárnyú ajtóra EN1154 minõsítés A TEB 900 besüllyesztett ajtócsukó nemcsak egy bevésõ ajtócsukó sorozat, hanem egy komplett megoldás egy- vagy kétszárnyú tûzgátló ajtóra. A TEB 900 ajtócsukó sorozathoz használt csúszókarok az EN 1155 szabvány szerint vannak minõsítve elektromágneses kitámasztó egység fogadására, és EN 1158 szerint csukássorrend szabályozóval (kétszárnyú ajtóra). Csúszókarok a TEB 914NM és a TEB 925NM modellekhez Rajz Referencia GDEB1S Leírás Standard csúszókar egy ajtószárnyra Tûzgátló ajtóra alkalmas GDEB1R Mechanikus kitámasztású kar egy szárnyra GDEB1EM EM kitámasztású kar egy szárnyra GDEB2SC GDEB2EMP Karok két szárnyra csukássorrend szabályozóval Karok két szárnyra csukássorrend szabályozóval, EM kitámasztással a passzív szárnyon GDEB1S - Standard csúszókar egy ajtószárnyra Átfordítható Tûzgátló ajtóra alkalmas GDEB1R - Mechanikus kitámasztású kar egy szárnyra A kitámasztás szöge állítható közötti szögtartományban Tûzgátló ajtóra nem alkalmas Átfordítható GDEB1EM Elektromágneses kitámasztású kar egy szárnyra Az elektromágneses kitámasztás EN 1155 szabvány szerint van minõsítve a tûzjelzõ rendszerekben való alkalmazáshoz A tûzjelzõ rendszerhez csatlakoztatható A kitámasztás szöge választható a 70 és 120 közötti nyitási szögtartományban Tápfeszültség: 24 Vdc (max. fogyasztás 1 W)

6 Kétszárnyú ajtó megmunkálása a karok beszereléséhez Az ajtólap megmunkálása standard GDEB1S karhoz (cajeado) kimarás kar (guía) 358 TEB 900 ajtócsukóhoz 20, ,5 32 LADO zsanér BISAGRAS oldala ,5 56,5 20 Ø , ,5 40 6, Az ajtólap megmunkálása kitámasztásos GDEB1R karhoz ,5 56, , ,5 6, Az ajtólap megmunkálása elektromágneses kitámasztásos GDEB1EM karhoz LADO zsanér BISAGRAS oldala 8 21,5 Standard kar Keskeny kar (rendelhetõ) ,5 7,5 56,5 7,5 56,5 39,5 6, Méretek mm-ben

7 TEB 900 ajtócsukó csúszókarok kétszárnyú tûzgátló ajtóra GDEB2S - Csúszókar csukássorrend szabályozóval Két bevésõ csúszókarból álló együttes beépített csukássorrend szabályozóval, EN 1158 szerint minõsítve Átfordítható GDEB2EMP - Csúszókar elektromágneses kitámasztással Beépített csukássorrend szabályozó EN 1158 szerint minõsítve Elektromágneses kitámasztó egység EN 1155 szerint minõsítve tûzgátló ajtókhoz A passzív szárnyra szerelt elektromágneses kitámasztó egyszerre rögzíti a két szárnyat 70 és 120 közötti nyitási szögtartományban Tápfeszültség: 24 Vdc (max. fogyasztás 1 W) Ha tûzérzékelés történik, mindkét szárny automatikusan becsukódik Az ajtószárnyakat egy az ajtó mellett elhelyezett, vagy (táv)kapcsoló segítségével is be lehet csukni, mely megszakítja az áramellátást Átfordítható
