1 ABLOY AJTÓCSUKÓK- KIVÁLÓ TELJESÍTMÉNY ÉS MEGBÍZHATÓSÁG Az ABLOY magas biztonsági termékeit az egész világon ismerik és elismerik. Széles termékskálánk minden tagja csúcsminôséget képvisel és kiváló teljesítményt nyújt. Az ABLOY ajtócsukók az ajtószerkezetet védik az ajtó nyitásának és csukódásának szabályozásával. A tág hômérsékleti határok között is megbízható mûködés biztosítja az energiamegtakarítást és a fokozott biztonságot. Az ABLOY ajtócsukók gyártása az 1930-as években kezdô-dött. Mai új, különleges gyárberendezéseink a legújabb technológiákat alkalmazzák. Hosszú távú tapasztalatunk, széleskörû szaktudásunk valamint a vevôközpontú kutatás és fejlesztés együtt biztosítják, hogy a különbözô ajtókörnyezetek által támasztott különféle követelmények mindegyikére széles körben tudunk megoldást nyújtani. Az egész világot átfogó értékesítési és disztribúciós hálónk segítséget nyújtanak abban, hogy minden egyedi alkalmazáshoz megtaláljuk a megfelelô terméket, amely növeli a biztonságot és fokozza a kényelmet. Az ABLOY ajtócsukók által kínált mûködési módok, jellemzôk és a nagyszámú felszerelési lehetôségek kényelmes mûködtetést, egyszerû szerelést és könnyû állíthatóságot valamint karbantartást tesznek lehetôvé. A CSUKÁSI IDÔ A HÔMÉRSÉKLET FÜGGVÉNYÉBEN A hômérsékleti változások csak minimális mértékben befolyásolják az ABLOY ajtócsukók mûködését. másodperc C ABLOY DC A 5 ABLOY MODUL C B Az EN1154-es szabvány az alábbiakat határozza meg: A B C Állandó csukási idô +20 -on 5 mp Minimális csukási idô +40 -on 3 mp (csak az ellenôrzött pont) Maximális csukási idô 15 -on 25 mp (csak az ellenôrzött pont)

2 ABLOY AJTÓCSUKÓ TERMÉKEK ABLOY MINI kg-nál nem nehezebb beltéri ajtóknál, ahol az ajtószárny nem szélesebb 850 mm-nél. Az EN1154-es szabvány által elôírt 2. fokozatú csukóerô Az ajtószerkezettôl függôen maximum 180 -os nyitási szög Állítható csukási és zárási sebesség Felszerelhetô az ajtókeretre vagy az ajtószárnyra Öntött alumínium test ABLOY MODUL kg-nál nem nehezebb beltéri ajtóknál, ahol az ajtószárny nem szélesebb 950 mm-nél. Az EN1154-es szabvány által elôírt 3. fokozatú csukóerô Tág mûködési határok: +45 és 35 között ABLOY MODUL kg-nál nem nehezebb beltéri és kültéri ajtóknál, ahol az ajtószárny nem szélesebb 1100 mm-nél. Az EN1154-es szabvány által elôírt 4. fokozatú csukóerô Könnyen állítható karmagasság (maximum 14 mm) Kiegészítôként kapható hozzá fék (BC) Fékezés kezdôszöge állítható Tág mûködési határok: +45 és 35 között ABLOY MODUL kg-nál nem nehezebb beltéri és kültéri ajtóknál, ahol az ajtószárny nem szélesebb 1250 mm-nél. Állítható csukóerô az EN1154-es szabvány által elôírt 3-5. fokozat között Könnyen állítható karmagasság (maximum 14 mm) Kiegészítôként kapható hozzá fék (BC) Fékezés kezdôszöge állítható Kiegészíthetô késleltetett csukással (DC) is Tág mûködési határok: +45 és 35 között

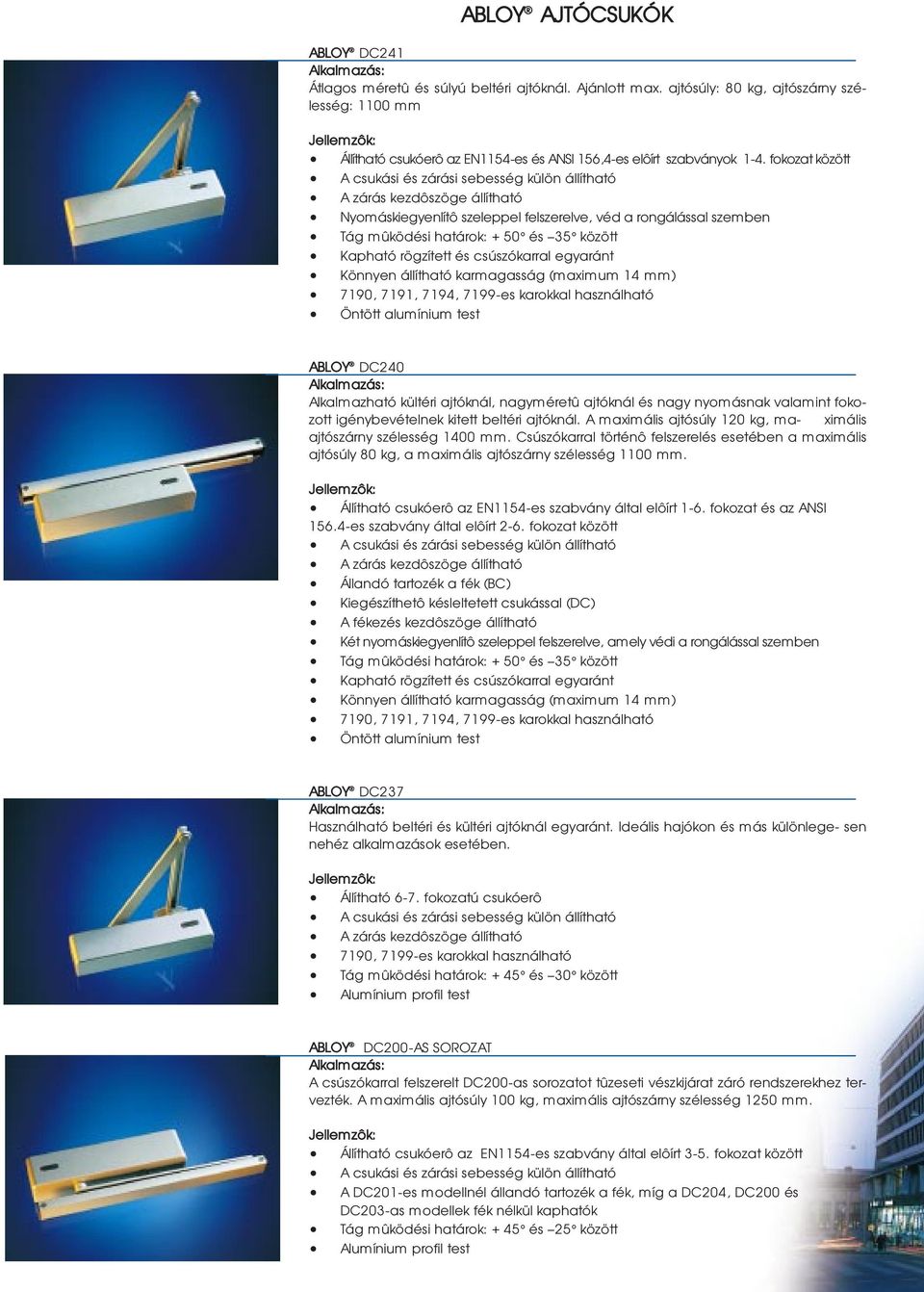

3 ABLOY AJTÓCSUKÓK ABLOY DC241 Átlagos méretû és súlyú beltéri ajtóknál. Ajánlott max. ajtósúly: 80 kg, ajtószárny szélesség: 1100 mm Állítható csukóerô az EN1154-es és ANSI 156,4-es elôírt szabványok 1-4. fokozat között Nyomáskiegyenlítô szeleppel felszerelve, véd a rongálással szemben Tág mûködési határok: +50 és 35 között Könnyen állítható karmagasság (maximum 14 mm) Öntött alumínium test ABLOY DC240 Alkalmazható kültéri ajtóknál, nagyméretû ajtóknál és nagy nyomásnak valamint fokozott igénybevételnek kitett beltéri ajtóknál. A maximális ajtósúly 120 kg, ma- ximális ajtószárny szélesség 1400 mm. Csúszókarral történô felszerelés esetében a maximális ajtósúly 80 kg, a maximális ajtószárny szélesség 1100 mm. Állítható csukóerô az EN1154-es szabvány által elôírt 1-6. fokozat és az ANSI es szabvány által elôírt 2-6. fokozat között Állandó tartozék a fék (BC) Kiegészíthetô késleltetett csukással (DC) A fékezés kezdôszöge állítható Két nyomáskiegyenlítô szeleppel felszerelve, amely védi a rongálással szemben Tág mûködési határok: +50 és 35 között Könnyen állítható karmagasság (maximum 14 mm) Öntött alumínium test ABLOY DC237 Használható beltéri és kültéri ajtóknál egyaránt. Ideális hajókon és más különlege- sen nehéz alkalmazások esetében. Állítható 6-7. fokozatú csukóerô 7190, 7199-es karokkal használható Tág mûködési határok: +45 és 30 között ABLOY DC200-AS SOROZAT A csúszókarral felszerelt DC200-as sorozatot tûzeseti vészkijárat záró rendszerekhez tervezték. A maximális ajtósúly 100 kg, maximális ajtószárny szélesség 1250 mm. Állítható csukóerô az EN1154-es szabvány által elôírt 3-5. fokozat között A DC201-es modellnél állandó tartozék a fék, míg a DC204, DC200 és DC203-as modellek fék nélkül kaphatók Tág mûködési határok: +45 és 25 között

4 ABLOY TÛZESETI VÉSZKIJÁRAT ZÁRÓ RENDSZEREK ABLOY FD400 NYITVATARTÓ SZERKEZET Egyszárnyú ajtókon, amelyeknél az ajtószárny szélessége nem nagyobb 1250 mm-nél. Elektromechanikus nyitvatartó szerkezet DC200-as ajtócsukóval használandó ABLOY FD401 MECHANIKUS AJTÓ KOORDINÁTOR Kétszárnyú ajtókon, amelyek maximális nyitás távolsága mm Használható fali mágnessel Két DC200-as ajtócsukóval használandó Kiegészítôk: Az egyszerûbb felszerelés érdekében kaphatók hozzá tartókonzolok. ABLOY FD402 NYITVATARTÓ SZERKEZET Kétszárnyú ajtókon, amelyek maximális nyitás távolsága mm. Elektromechanikus nyitvatartó szerkezet kétszárnyú ajtókra Karokkal és koordinátorral felszerelve Két DC200-as ajtócsukóval használandó ABLOY FD403 NYITVATARTÓ SZERKEZET Kétszárnyú ajtószerkezetek aktív ajtajain. Maximális nyitás távolság mm. Elektromechanikus nyitvatartó szerkezet kétszárnyú ajtószerkezetek aktív ajtajaira Karokkal és koordinátorral felszerelve Két DC200-as ajtócsukóval használandó A V R M Színek: EZÜST FEHÉR BARNA RÉZ Színek: Ezüst, Fehér, Barna, és Réz egyéb színek megrendelésre (kivétel: ABLOY mini 7912 mert csak ezüst színben rendelhetô)

5 ABLOY AJTÓCSUKÓK OSZTÁLYOZÁSA AZ EN1154-ES EURÓPAI SZABVÁNY SZERINT CSUKÓERÔ OSZTÁLY ABLOY MINI ABLOY MODUL SOROZAT ABLOY DC200 SOROZAT ABLOY DC240 SOROZAT DC200 DC240 DC241 ABLOY NAGY AJTÓKRA DC237 EN1 EN2 EN3 EN4 EN5 EN6 EN7 FÉKEZÔ KÉSLELTETETT ZÁRÁS RÖGZÍTETT KAR NYITVATARTÓ KAR CSÚSZÓKAR NYITVATARTÓ SZERKEZETTEL ELLÁTOTT CSÚSZÓKAR ZÁRÁSI FORGATÓNYOMATÉK KÖVETELMÉNYEK AZ EN1154-ES SZABVÁNY SZERINT Ajtócsukó Méret Zárási forgatónyomaték Nm (0-4 ) min. Ajánlott maximális ajtószárnyszélesség mm Ajtószárny tömeg Kg ZÁRÁSI FORGATÓNYOMATÉK KÖVETELMÉNYEK AZ ANSI ES SZABVÁNY SZERINT Ajtócsukó Méret Zárási forgatónyomaték Nm (0-4 ) min

6 ABLOY AJTÓCSUKÓ VALASZTÉKA SZÉLES BEÉPÍTÉSI ÉS ALKALMAZÁSI LEHETÔSÉGET BIZTOSÍT. ABLOY AJTOCSUKÓ OSZTÁLY AJÁNLOTT BESZERELÉSI MÉRET ABLOY Mini Könnyû belsõ ajtók maximum 40 kg és 850 mm ABLOY Modul Könnyû belsõ ajtók maximum 60 kb és 950 mm ABLOY Modul Külsô és belsõ ajtók maximum 80 kg és 1100 mm ABLOY Modul 7234(BC) 4 Belsõ ajtók maximum 80 kg és 1100 mm ABLOY Modul Belsõ és külsõ ajtók maximum 100 kg és 1250 mm ABLOY Modul 7235 (BC) 3-5 Nehéz külsõ ajtók maximum 100 kg és 1250 mm ABLOY Modul 7235 (DC) 3-5 Bármilyen ajtóhoz, amelynél késleltetett zárás szükséges maximum 100 kg és 1250 mm ABLOY DC Bármilyen belsõ ajtóhoz maximum 80 kg és 1100 mm ABLOY DC240 (BC,DC) 1-6 Külsõ, belsõ ajtókhoz, amelyek nagymérvû terhelésnek vannak kitéve, és ahol az állítható zárási erõ szükséges. ABLOY DC Nehéz, mostoha körülmények között használt külsõ illetve belsõ ajtókhoz, ahol az állítható zárási erõ szükséges maximum 160 kg és 1600mm ABLOY DC200 AJTÓCSUKÓ TUZZARO AJTÓ RENDSZEREKHEZ, AMELYEKNÉL A NAGY ZÁRÁSI ERÕ SZÜKSÉGES. ABLOY AJTOCSUKÓ OSZTÁLY AJÁNLOTT BESZERELÉSI MÉRET ABLOY DC Beszerelés az ajtó nyitási oldalára maximum 100 kg és 1250 mm ABLOY DC Beszerelés az ajtókeret zárási oldalára maximum 100 kg és 1250 mm ABLOY DC Beszerelés az ajtó nyitási oldalára nyitás állítás maximum 100 kg és 1250 mm ABLOY DC Beszerelés az ajtókeret zárási oldalára nyitás állítás maximum 100 kg és 1250 mm

7 Az Abloy Oy Skandináviában a zárak, zárrendszerek és zárvasalatok elsô számú gyártója, egyben vezetô szerepet játszik elektromechanikus zártechnológia területen a termékfejlesztésben is. Az Abloy Oy az ASSA ABLOY része, amely a világ legnagyobb zárgyártó csoportja. Az egyedülálló ABLOY visszatartólamellás cilinderzár számos elônyt kínál a hagyományos zármechanizmusokkal szemben es feltalálása óta a nagyfokú biztonság és kiemelkedô teljesítmény jelképe. Az ABLOY termékskálát elektromechanikus zárak, fiókzárak, lakatok, irodabútorzárak, peremes zárak, zártestek, a különbözô bevésôzárakhoz tartozó cilinderek adják, és magában foglal ajtócsukókat, ajtó automatikákat valamint zárvasalatokat is. A világot átfogó értékesítési láncán keresztül minden alkalmazásra kínál ABLOY zárási lehetôséget. A vevô-centrikus fejlesztés, valamint hosszú évek tapasztalata és az átfogó biztonsági szaktudás együtt biztosítják, hogy az ABLOY biztonsági megoldások a legújabb technológiát állítják a felhasználó szolgálatába. R Néhány alkotóelem mint például olaj, különleges újrahasznosítási eljárást igényel. ASSA ABLOY Hungary Kft. H-1222 Budapest, Nagytétényi út 112. Telefon: , , Fax: , Az ASSA ABLOY Hungary a következõ termékszegmensekben játszik aktív szerepet: mechanikus zárrendszerek és kiegészítõk, elektromechanikus és elektronikus zárak, ipari zárak, ajtócsukók és ajtóautomatikák. A magyar piacon az ASSA ABLOY Hungary Kft. az ASSA, az ABLOY, a FAB, a TIMELOX zárait és a hozzájuk kapcsolódó zártermékek széles skáláját kínálja és értékesíti. Az ASSA ABLOY Hungary Kft. az ASSA ABLOY Csoport tagja, amely a világ vezetõ zár- és biztonságtechnikai termékeket gyártó vállalata. Fõ céljának tekinti, hogy kielégítse a végfelhasználók biztonsági, védelmi és kényelmi szükségleteit.

8 R ABLOY AJTÓCSUKÓK KIVÁLÓ TELJESÍTMÉNY ÉS MEGBÍZHATÓSÁG ASSA ABLOY Hungary Kft.
