1 Motoros ajtóbehúzó lengőajtókhoz ABLOY DA430 Motoros ajtóbehúzó lengőajtókhoz, Max. ajtótömeg: 80 kg...e-2 ABLOY DA460 Motoros ajtóbehúzó lengőajtókhoz, Max. ajtótömeg: 125 kg...e-4 ABLOY DA461 Elektromechanikus ajtóbehúzó lengőajtókhoz, M osztály Max. ajtótömeg: 125 kg E-8 DB001 Elektrohidraulikus ajtóbehúzó lengőajtókhoz, L osztály Max. ajtótömeg: 250 kg... E-12 E-1

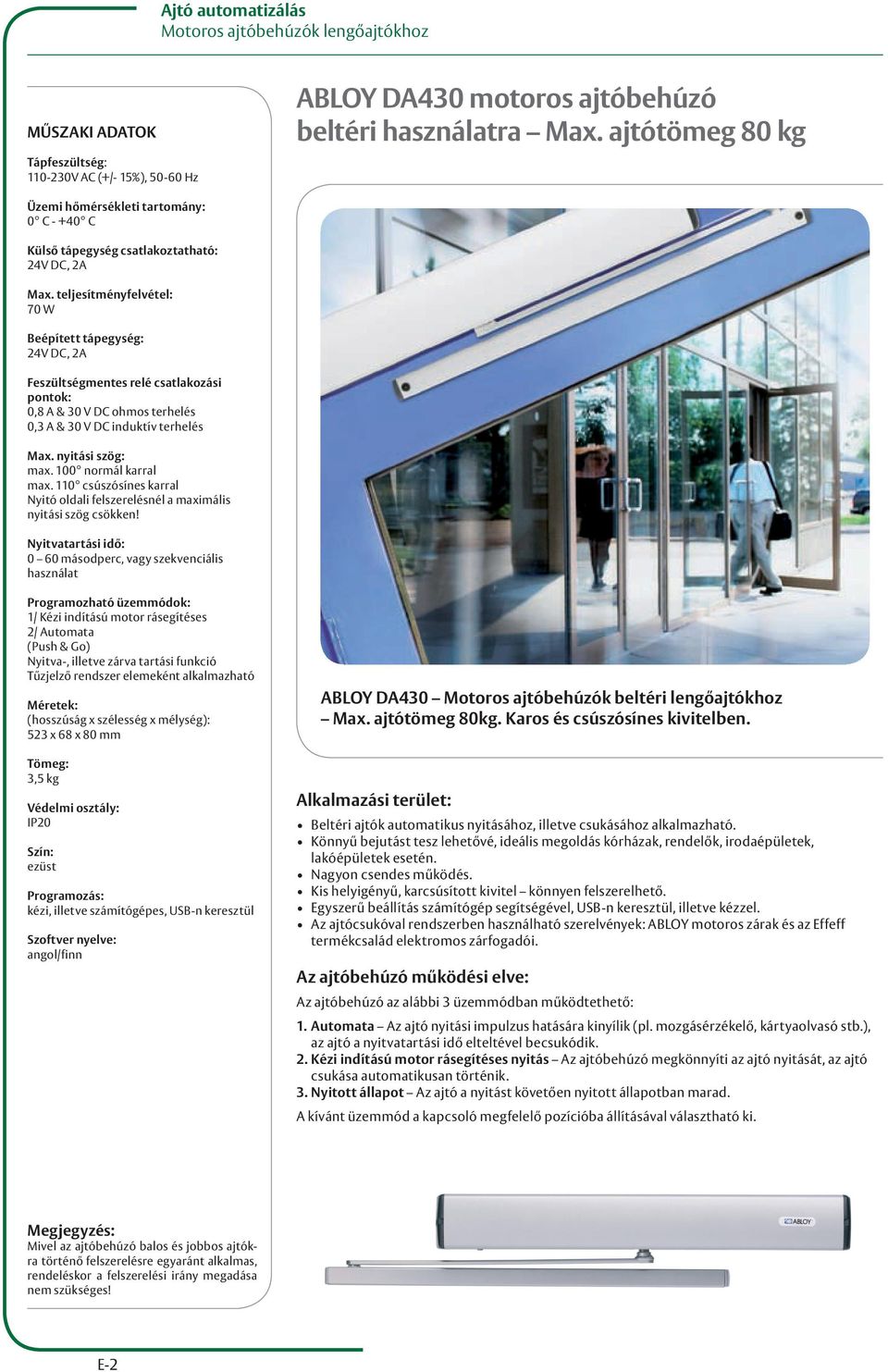

2 Motoros ajtóbehúzók lengőajtókhoz MŰSZAKI ADATOK Tápfeszültség: V AC (+/- 15%), Hz ABLOY DA430 ABLOY motoros DOOR ajtóbehúzó AUTOMATICS beltéri használatra Easy access for all Max. types ajtótömeg of swing doors 80 kg Üzemi hőmérsékleti tartomány: 0 C C Külső tápegység csatlakoztatható: 24V DC, 2A Max. teljesítményfelvétel: 70 W Beépített tápegység: 24V DC, 2A Feszültségmentes relé csatlakozási pontok: 0,8 A & 30 V DC ohmos terhelés 0,3 A & 30 V DC induktív terhelés Max. nyitási szög: max. 100 normál karral max. 110 csúszósínes karral Nyitó oldali felszerelésnél a maximális nyitási szög csökken! Nyitvatartási idő: 0 60 másodperc, vagy szekvenciális használat Programozható üzemmódok: 1/ Kézi indítású motor rásegítéses 2/ Automata (Push & Go) Nyitva-, illetve zárva tartási funkció rendszer elemeként alkalmazható Méretek: (hosszúság x szélesség x mélység): 523 x 68 x 80 mm Tömeg: 3,5 kg Védelmi osztály: IP20 ezüst Programozás: kézi, illetve számítógépes, USB-n keresztül Szoftver nyelve: angol/finn / kpl, Suomen Painotuote, Joensuu Automatic ABLOY door operators DA430 bring Motoros additional ajtóbehúzók convenience in situations beltéri where lengőajtókhoz opening doors manually would be inconvenient or laborious. Recommended for environments where doors must be opened without contact for hygiene reasons, or Max. as part ajtótömeg of an exit solution 80kg. for public Karos buildings és csúszósínes and fire doors. kivitelben. Suitable applications for door operators are shopping centers, public buildings, airports, railway and bus stations, hospitals, service flats, old peoples homes, offices, business premises, hotels, restaurants, industrial buildings, warehouses and homes. Alkalmazási terület: Beltéri ajtók automatikus nyitásához, illetve csukásához alkalmazható. Könnyű bejutást tesz lehetővé, ideális megoldás kórházak, rendelők, irodaépületek, lakóépületek esetén. Nagyon csendes működés. Kis helyigényű, karcsúsított kivitel könnyen felszerelhető. Egyszerű beállítás számítógép segítségével, USB-n keresztül, illetve kézzel. Az ajtócsukóval rendszerben használható szerelvények: ABLOY motoros zárak és az Effeff termékcsalád elektromos zárfogadói. An ASSA ABLOY Group brand Az ajtóbehúzó működési elve: Az ajtóbehúzó az alábbi 3 üzemmódban működtethető: 1. Automata Az ajtó nyitási impulzus hatására kinyílik (pl. mozgásérzékelő, kártyaolvasó stb.), az ajtó a nyitvatartási idő elteltével becsukódik. 2. Kézi indítású motor rásegítéses nyitás Az ajtóbehúzó megkönnyíti az ajtó nyitását, az ajtó csukása automatikusan történik. 3. Nyitott állapot Az ajtó a nyitást követően nyitott állapotban marad. A kívánt üzemmód a kapcsoló megfelelő pozícióba állításával választható ki. Mivel az ajtóbehúzó balos és jobbos ajtókra történő felszerelésre egyaránt alkalmas, rendeléskor a felszerelési irány megadása nem szükséges! E-2

3 Motoros ajtóbehúzók lengőajtókhoz EL404 elektromechanikus zár fekete GND Impulzus bemenet kék i érzékelő zöld GND piros +24V EL420/520 motoros zárak Tápfeszültség Nyitva ajtó Zárva Használatban Kilincs Használatban Hengerzárbetét Zárnyelv bent Tartalék+ Tartalékfehér fekete + ibolya zöld sárga piros barna kék Piros / Zöld narancssárga türkiz Csatlakozókábel GND Impulzus bemenet i érzékelő Normál impulzus Zárnyelv kint szürke rózsaszín Nyitás Késleltetés beállító mikrokapcsolók vezérlés Pl. 3 mp *Nincs használatban GND +24V Rendelhető kiegészítő DA033, DA034 MŰSZAKI ADATOK Méretek: DA033: 250 x 95 x 22 mm DA034: 244 x 78 x 23 mm Az ajánlott felszerelési magasság: mm. Gyermek és mozgássérült felhasználók esetén mm A ház anyaga: DA033: fröccsöntött műanyag DA034: alumínium Világosszürke, alumínium E-3

4 Motoros ajtóbehúzók lengőajtókhoz MŰSZAKI ADATOK Tápfeszültség: V AC (+/-10%), Hz ABLOY DA460 Motoros ajtóbehúzó szellőző ajtókhoz Max. ajtótömeg: 125 kg* Üzemi hőmérséklet tartomány: -15 C C Nyitási, illetve csukási oldalra egyaránt felszerelhető Külső tápegység csatlakoztatható: 24 V DC, 3 A Max. teljesítményfelvétel: 72 W Beépített tápegység: 24 V DC, 500 ma vagy 12 V DC, 1 A Feszültségmentes relé csatlakozási pontok: 0,8 A & 30 V DC ohmos terhelés 0,3 A & 30 V DC induktív terhelés Max. nyitási szög: max. 100 mind normál, mind csúszókar esetén Nyitvatartási idő: 0 60 másodperc Programozható üzemmódok: 1/ Kézi indítású motor rásegítéses (Push & Go) 2/ Ellenállás nélküli nyitás és csukás (Free swing) A nyitást megelőző zárva tartási erő Nyitva-, illetve zárva tartási funkció (számítógéppel vezérelhető) rendszer elemeként alkalmazható Méretek (hosszúság x szélesség x mélység): 595 x 85 x 107 mm Tömeg: 6,5 kg Védelmi osztály: IP20 ezüst, fehér Programozás: kézi, illetve számítógépes, USB-n keresztül Szoftver nyelve: angol/finn Mivel az ajtóbehúzó balos és jobbos ajtókra történő felszerelésre egyaránt alkalmas, rendeléskor a felszerelési irány megadása nem szükséges! ABLOY DA460 Motoros ajtóbehúzó lengőajtókhoz, M osztály Max. ajtótömeg: 125 kg* *a szárnyszélesség függvénye (normál kar, illetve 1000 mm-es szárnyszélesség esetén 125 kg) Alkalmazási terület: Beltéri, homlokzati ajtók, valamint vészkijáratok és tűzgátló ajtók automatikus nyitásához, illetve csukásához alkalmazható. Tartalék tápellátás. Könnyű bejutást tesz lehetővé, ideális megoldás kórházak, rendelők, irodaépületek, lakóépületek esetén. Nagyon csendes működés. Kis helyigényű, karcsúsított kivitel könnyen felszerelhető. Egyszerű beállítás számítógép segítségével, USB-n keresztül, illetve kézzel. Az ajtócsukóval rendszerben használható szerelvények: ABLOY EL420/EL520, EL414/EL415 jelű Normál kar motoros zárak, Magnalock ajtózárak, illetve az effeff termékcsalád elektromos zárfogadói. Az ajtóbehúzó működési elve: Az ajtóbehúzó az alábbi 3 üzemmódban működtethető: 1. Automata Az ajtó nyitási impulzus hatására kinyílik (pl. mozgásérzékelő, kártyaolvasó stb.), az ajtó a nyitvatartási idő elteltével becsukódik. 2. Kézi indítású motor rásegítéses nyitás Az ajtóbehúzó megkönnyíti az ajtó nyitását, az ajtó csukása automatikusan történik. 3. Nyitott állapot Az ajtó a nyitást követően nyitott állapotban marad. A kívánt üzemmód a kapcsoló megfelelő pozícióba állításával választható ki. Az ajtóbehúzó esetén lehetőség van az erővel nyitva-, illetve zárva tartó funkció beállítására! Normál kar Csúszókar Ajtótömeg (kg) Ajtótömeg (kg) Ajtószárny szélesség (cm) Ajtótömeg (kg) Ajtószárny szélesség (cm) Ajtószárny szélesség (cm) Csúszókar E-4

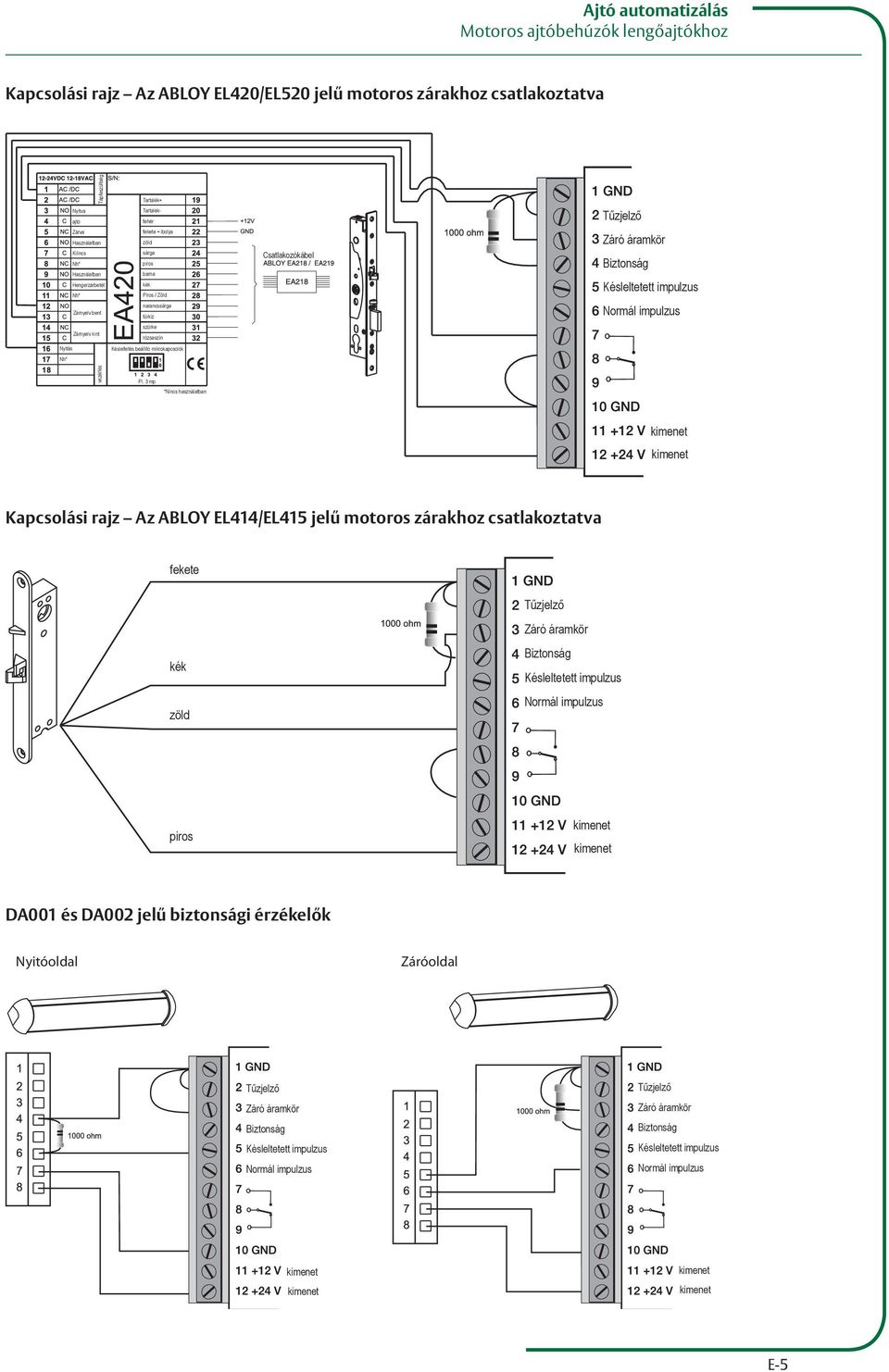

5 Motoros ajtóbehúzók lengőajtókhoz Kapcsolási rajz Az ABLOY EL420/EL520 jelű motoros zárakhoz csatlakoztatva Nyitva ajtó Tápfeszültség Tartalék+ Tartalékfehér Zárva Használatban Kilincs Használatban Hengerzárbetét Zárnyelv bent fekete + ibolya zöld sárga piros barna kék Piros / Zöld narancssárga türkiz Csatlakozókábel Normál impulzus Zárnyelv kint szürke rózsaszín Nyitás Késleltetés beállító mikrokapcsolók vezérlés Pl. 3 mp *Nincs használatban Kapcsolási rajz Az ABLOY EL414/EL415 jelű motoros zárakhoz csatlakoztatva fekete kék zöld Normál impulzus piros DA001 és DA002 jelű biztonsági érzékelők Nyitóoldal Záróoldal Normál impulzus Normál impulzus E-5

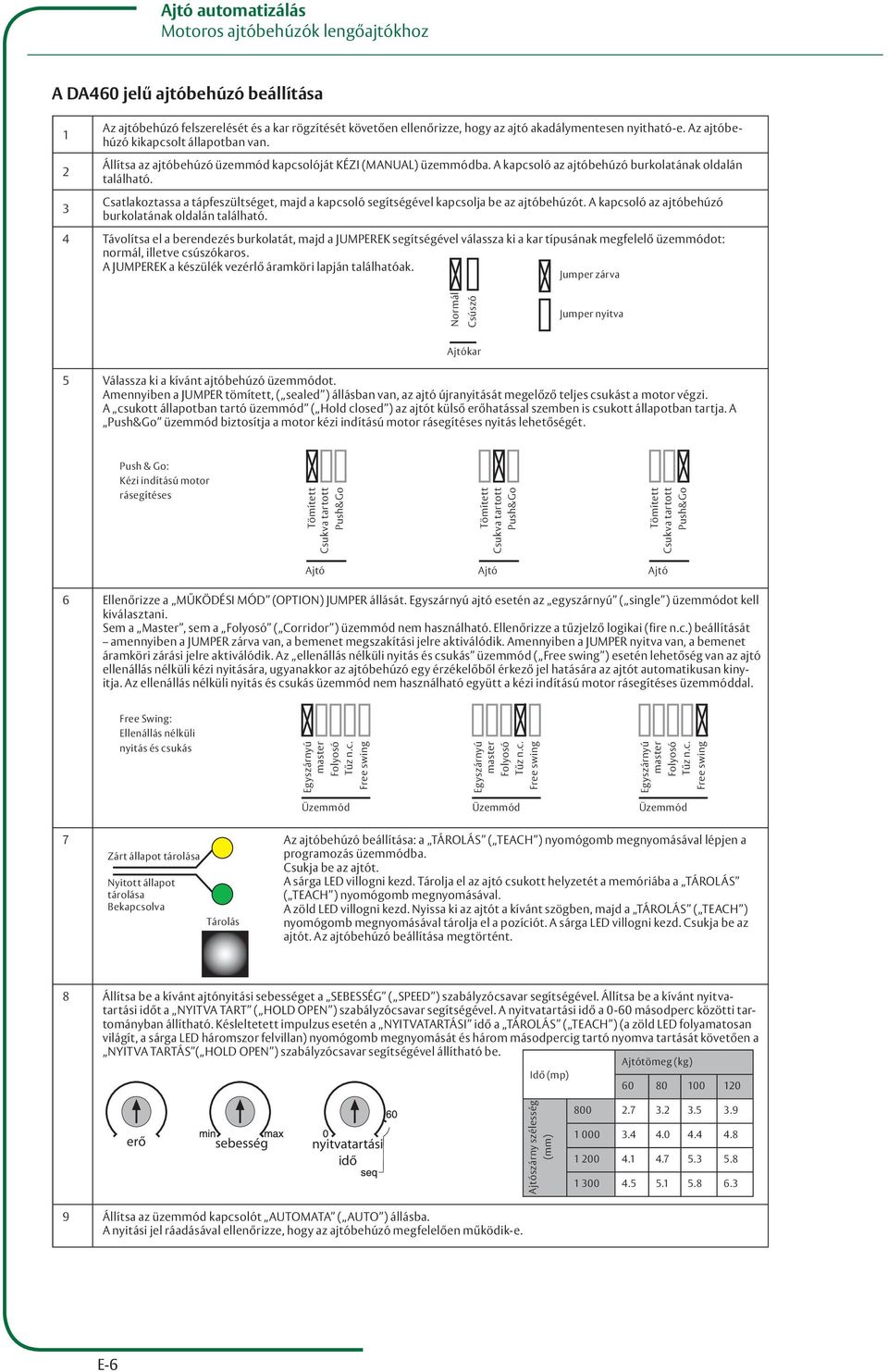

6 Motoros ajtóbehúzók lengőajtókhoz A DA460 jelű ajtóbehúzó beállítása Az ajtóbehúzó felszerelését és a kar rögzítését követően ellenőrizze, hogy az ajtó akadálymentesen nyitható-e. Az ajtóbehúzó kikapcsolt állapotban van. Állítsa az ajtóbehúzó üzemmód kapcsolóját KÉZI (MANUAL) üzemmódba. A kapcsoló az ajtóbehúzó burkolatának oldalán található. Csatlakoztassa a tápfeszültséget, majd a kapcsoló segítségével kapcsolja be az ajtóbehúzót. A kapcsoló az ajtóbehúzó burkolatának oldalán található. 4 Távolítsa el a berendezés burkolatát, majd a JUMPEREK segítségével válassza ki a kar típusának megfelelő üzemmódot: normál, illetve csúszókaros. A JUMPEREK a készülék vezérlő áramköri lapján találhatóak. Jumper zárva Normál Csúszó Jumper nyitva 5 Válassza ki a kívánt ajtóbehúzó üzemmódot. Amennyiben a JUMPER tömített, ( sealed ) állásban van, az ajtó újranyitását megelőző teljes csukást a motor végzi. A csukott állapotban tartó üzemmód ( Hold closed ) az ajtót külső erőhatással szemben is csukott állapotban tartja. A Push&Go üzemmód biztosítja a motor kézi indítású motor rásegítéses nyitás lehetőségét. Ajtókar Push & Go: Kézi indítású motor rásegítéses Tömített Csukva tartott Push&Go Tömített Csukva tartott Push&Go Tömített Csukva tartott Push&Go Ajtó Ajtó Ajtó 6 Ellenőrizze a MŰKÖDÉSI MÓD (OPTION) JUMPER állását. Egyszárnyú ajtó esetén az egyszárnyú ( single ) üzemmódot kell kiválasztani. Sem a Master, sem a Folyosó ( Corridor ) üzemmód nem használható. Ellenőrizze a tűzjelző logikai (fire n.c.) beállítását amennyiben a JUMPER zárva van, a bemenet megszakítási jelre aktiválódik. Amennyiben a JUMPER nyitva van, a bemenet áramköri zárási jelre aktiválódik. Az ellenállás nélküli nyitás és csukás üzemmód ( Free swing ) esetén lehetőség van az ajtó ellenállás nélküli kézi nyitására, ugyanakkor az ajtóbehúzó egy érzékelőből érkező jel hatására az ajtót automatikusan kinyitja. Az ellenállás nélküli nyitás és csukás üzemmód nem használható együtt a kézi indítású motor rásegítéses üzemmóddal. Free Swing: Ellenállás nélküli nyitás és csukás Egyszárnyú master Folyosó Tűz n.c. Free swing Egyszárnyú master Folyosó Tűz n.c. Free swing Egyszárnyú master Folyosó Tűz n.c. Free swing Üzemmód Üzemmód Üzemmód 7 Az ajtóbehúzó beállítása: a TÁROLÁS ( TEACH ) nyomógomb megnyomásával lépjen a Zárt állapot tárolása programozás üzemmódba. Csukja be az ajtót. Nyitott állapot A sárga LED villogni kezd. Tárolja el az ajtó csukott helyzetét a memóriába a TÁROLÁS tárolása ( TEACH ) nyomógomb megnyomásával. Bekapcsolva A zöld LED villogni kezd. Nyissa ki az ajtót a kívánt szögben, majd a TÁROLÁS ( TEACH ) Tárolás nyomógomb megnyomásával tárolja el a pozíciót. A sárga LED villogni kezd. Csukja be az ajtót. Az ajtóbehúzó beállítása megtörtént. 8 Állítsa be a kívánt ajtónyitási sebességet a SEBESSÉG ( SPEED ) szabályzócsavar segítségével. Állítsa be a kívánt nyitvatartási időt a NYITVA TART ( HOLD OPEN ) szabályzócsavar segítségével. A nyitvatartási idő a 0-60 másodperc közötti tartományban állítható. esetén a NYITVATARTÁSI idő a TÁROLÁS ( TEACH ) (a zöld LED folyamatosan világít, a sárga LED háromszor felvillan) nyomógomb megnyomását és három másodpercig tartó nyomva tartását követően a NYITVA TARTÁS ( HOLD OPEN ) szabályzócsavar segítségével állítható be. Ajtótömeg (kg) Idő (mp) erő sebesség nyitvatartási idő Ajtószárny szélesség (mm) Állítsa az üzemmód kapcsolót AUTOMATA ( AUTO ) állásba. A nyitási jel ráadásával ellenőrizze, hogy az ajtóbehúzó megfelelően működik-e. E-6

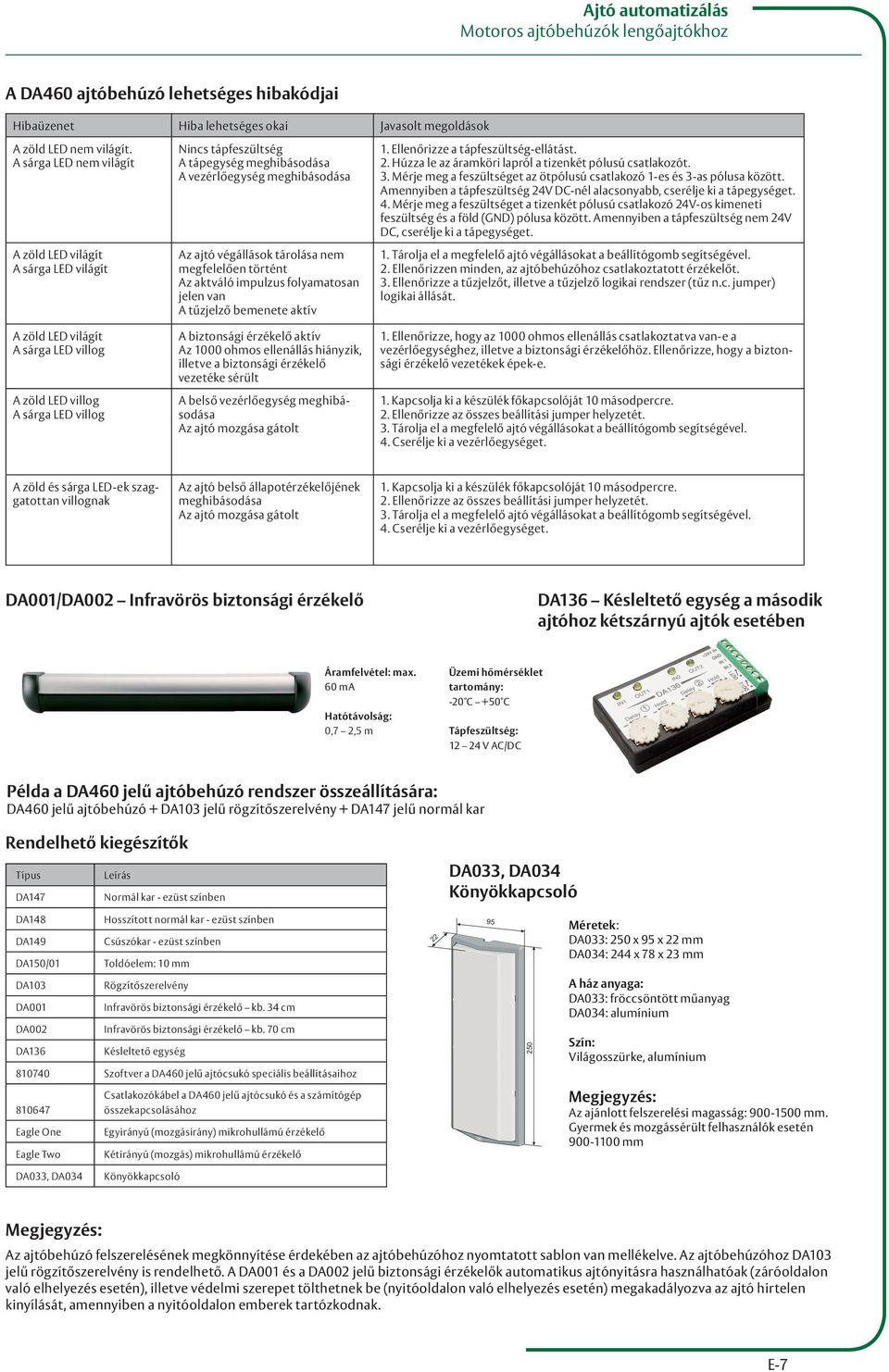

7 Motoros ajtóbehúzók lengőajtókhoz A DA460 ajtóbehúzó lehetséges hibakódjai Hibaüzenet Hiba lehetséges okai Javasolt megoldások A zöld LED nem világít. A sárga LED nem világít A zöld LED világít A sárga LED világít A zöld LED világít A sárga LED villog A zöld LED villog A sárga LED villog Nincs tápfeszültség A tápegység meghibásodása A vezérlőegység meghibásodása Az ajtó végállások tárolása nem megfelelően történt Az aktváló impulzus folyamatosan jelen van A tűzjelző bemenete aktív A biztonsági érzékelő aktív Az 1000 ohmos ellenállás hiányzik, illetve a biztonsági érzékelő vezetéke sérült A belső vezérlőegység meghibásodása Az ajtó mozgása gátolt 1. Ellenőrizze a tápfeszültség-ellátást. 2. Húzza le az áramköri lapról a tizenkét pólusú csatlakozót. 3. Mérje meg a feszültséget az ötpólusú csatlakozó 1-es és 3-as pólusa között. Amennyiben a tápfeszültség 24V DC-nél alacsonyabb, cserélje ki a tápegységet. 4. Mérje meg a feszültséget a tizenkét pólusú csatlakozó 24V-os i feszültség és a föld (GND) pólusa között. Amennyiben a tápfeszültség nem 24V DC, cserélje ki a tápegységet. 1. Tárolja el a megfelelő ajtó végállásokat a beállítógomb segítségével. 2. Ellenőrizzen minden, az ajtóbehúzóhoz csatlakoztatott érzékelőt. 3. Ellenőrizze a tűzjelzőt, illetve a tűzjelző logikai rendszer (tűz n.c. jumper) logikai állását. 1. Ellenőrizze, hogy az 1000 ohmos ellenállás csatlakoztatva van-e a vezérlőegységhez, illetve a biztonsági érzékelőhöz. Ellenőrizze, hogy a biztonsági érzékelő vezetékek épek-e. 1. Kapcsolja ki a készülék főkapcsolóját 10 másodpercre. 2. Ellenőrizze az összes beállítási jumper helyzetét. 3. Tárolja el a megfelelő ajtó végállásokat a beállítógomb segítségével. 4. Cserélje ki a vezérlőegységet. A zöld és sárga LED-ek szaggatottan villognak Az ajtó belső állapotérzékelőjének meghibásodása Az ajtó mozgása gátolt 1. Kapcsolja ki a készülék főkapcsolóját 10 másodpercre. 2. Ellenőrizze az összes beállítási jumper helyzetét. 3. Tárolja el a megfelelő ajtó végállásokat a beállítógomb segítségével. 4. Cserélje ki a vezérlőegységet. DA001/DA002 Infravörös biztonsági érzékelő DA136 Késleltető egység a második ajtóhoz kétszárnyú ajtók esetében Rendelhető kiegészítők Típus DA147 Leírás Normál kar - ezüst színben Áramfelvétel: max. 60 ma Hatótávolság: 0,7 2,5 m Üzemi hőmérséklet tartomány: -20 C +50 C Tápfeszültség: V AC/DC Példa a DA460 jelű ajtóbehúzó rendszer összeállítására: DA460 jelű ajtóbehúzó + DA103 jelű rögzítőszerelvény + DA147 jelű normál kar DA033, DA034 DA148 DA149 DA150/01 DA103 DA001 DA002 DA136 Hosszított normál kar - ezüst színben Csúszókar - ezüst színben Toldóelem: 10 mm Rögzítőszerelvény Infravörös biztonsági érzékelő kb. 34 cm Infravörös biztonsági érzékelő kb. 70 cm Késleltető egység Szoftver a DA460 jelű ajtócsukó speciális beállításaihoz Eagle One Eagle Two DA033, DA034 Csatlakozókábel a DA460 jelű ajtócsukó és a számítógép összekapcsolásához Egyirányú (mozgásirány) mikrohullámú érzékelő Kétirányú (mozgás) mikrohullámú érzékelő Méretek: DA033: 250 x 95 x 22 mm DA034: 244 x 78 x 23 mm A ház anyaga: DA033: fröccsöntött műanyag DA034: alumínium Világosszürke, alumínium Az ajánlott felszerelési magasság: mm. Gyermek és mozgássérült felhasználók esetén mm Az ajtóbehúzó felszerelésének megkönnyítése érdekében az ajtóbehúzóhoz nyomtatott sablon van mellékelve. Az ajtóbehúzóhoz DA103 jelű rögzítőszerelvény is rendelhető. A DA001 és a DA002 jelű biztonsági érzékelők automatikus ajtónyitásra használhatóak (záróoldalon való elhelyezés esetén), illetve védelmi szerepet tölthetnek be (nyitóoldalon való elhelyezés esetén) megakadályozva az ajtó hirtelen kinyílását, amennyiben a nyitóoldalon emberek tartózkodnak. E-7

8 MŰSZAKI ADATOK Tápfeszültség: 115/230 V AC (+/-10%), 50/60 Hz ABLOY DA461 Elektromechanikus ajtóbehúzó tűzgátló ajtókhoz, M osztály Max. ajtótömeg: 125 kg* Üzemi hőmérséklet tartomány: -10 C C Külső tápegység csatlakoztatható: 24 V DC, 5 A Beépített tápegység: 24 V DC, 500 ma (max. 800 ma 3 másodpercen keresztül) Feszültségmentes relé csatlakozási pontok: 0,8 A & 30 V DC ohmos terhelés 0,3 A & 30 V DC induktív terhelés Max. nyitási szög: max normál kar esetén max csúszókar esetén Állítható nyitvatartási idő: 0-60 mp Állítható kézi indítású motor rásegítéses nyitás Push&Go üzemmód Méretek (hosszúság x szélesség x mélység): 660 x 85 x 99 mm Tömeg: 9 kg Védelmi osztály: IP20 ezüst Max. teljesítményfelvétel: 120 W Az ajtó csukásirányát (balos vagy jobbos) a rendeléskor meg kell határozni! A maximális ajtótömeg a szárnyszélesség, illetve az alkalmazott kar függvénye: Normál kar Ajtótömeg (kg) ABLOY DA461 Elektromechanikus ajtóbehúzó lengőajtókhoz, M osztály Max. ajtótömeg: 125 kg* * Az ajtó maximális tömegét az ajtóbehúzó kar, illetve az ajtóbehúzó üzemmódja (tolás/húzás) határozza meg Alkalmazási terület: Beltéri, homlokzati ajtók, valamint vészkijáratok és tűzgátló ajtók automatikus nyitásához, illetve csukásához alkalmazható. Beépített ajtócsukó. Csukóerő osztály az EN1154 szabvány szerint normál kar alkalmazása esetén EN 3-6 között, csúszókar esetén pedig EN 1-4 között szabályozható. Könnyű bejutást tesz lehetővé, ideális megoldás kórházak, rendelők, irodaépületek, lakóépületek esetén. Nagyon csendes működés. Kis helyigényű, karcsúsított kivitel könnyen felszerelhető. Egyszerű beállítás. A termékkel rendszerben használható szerelvények: ABLOY EL420/EL520, EL414/EL415, EL614 jelű motoros zárak, Magnalock ajtózárak, illetve az effeff termékcsalád elektromos zárfogadói. Ajtótömeg (kg) Csúszókar Ajtószárny szélesség (cm) Az ajtóbehúzó működési elve: Az ajtóbehúzó az alábbi 3 üzemmódban működtethető: 1. Automata Az ajtó nyitási impulzus hatására kinyílik (pl. mozgásérzékelő, kártyaolvasó stb.), az ajtó a nyitvatartási idő elteltével becsukódik. 2. Kézi indítású motor rásegítéses nyitás Az ajtóbehúzó megkönnyíti az ajtó nyitását, az ajtó csukása automatikusan történik. 3. Nyitott állapot Az ajtó a nyitást követően nyitott állapotban marad. A kívánt üzemmód a kapcsoló megfelelő pozícióba állításával választható ki. Ajtószárny szélesség (cm) E-8

9 Kapcsolási rajz Az ABLOY EL420/EL520 jelű motoros zárakhoz csatlakoztatva Tápfeszültség Nyitva ajtó Zárva Használatban Kilincs Tartalék+ Tartalékfehér fekete + ibolya zöld sárga piros Csatlakozókábel Használatban Hengerzárbetét barna kék Piros / Zöld Zárnyelv bent narancssárga türkiz Zárnyelv kint szürke rózsaszín Nyitás Késleltetés beállító mikrokapcsolók vezérlés Pl. 3 mp *Nincs használatban Kapcsolási rajz Az ABLOY EL414/EL415 jelű motoros zárakhoz csatlakoztatva fekete kék zöld piros DA001 és DA002 jelű biztonsági érzékelők Nyitóoldal Záróoldal E-9

10 A DA461 jelű ajtóbehúzó beállítása 1 Az ajtóbehúzó felszerelését és a kar rögzítését követően ellenőrizze, hogy az ajtó akadálymentesen nyitható-e. Az ajtóbehúzó kikapcsolt állapotban van. 2 Állítsa az ajtóbehúzó üzemmód kapcsolóját KÉZI (MANUAL) üzemmódba. A kapcsoló az ajtóbehúzó burkolatának oldalán található. 3 Csatlakoztassa a tápfeszültséget, majd a kapcsoló segítségével kapcsolja be az ajtóbehúzót. A kapcsoló az ajtóbehúzó burkolatának oldalán található. 4 Távolítsa el a berendezés burkolatát, majd a JUMPEREK segítségével válassza ki a kar típusának megfelelő üzemmódot: normál, illetve csúszókaros. A JUMPEREK a készülék vezérlő áramköri lapján találhatóak. Normál Csúszó Jumper zárva Jumper nyitva Ajtókar 5 Válassza ki a megfelelő ajtóméretet. Először a lehető legkisebb ajtóméretet válassza. Amennyiben az ajtóbehúzó ebben az állásban nem képes megmozdítani az ajtót, válassza a közepes, illetve a nagy ajtóknak megfelelő állás valamelyikét. Amennyiben a JUMPER tömített ( sealed ) állásban van, az ajtó teljes csukását a motor végzi - ez az üzemmód huzatos vagy intenzíven szellőztetett helyiségek ajtajainak nyitása esetén választható. Kicsi Közepes Nagy Tömített Egyéni Kicsi Közepes Nagy Tömített Egyéni Kicsi Közepes Nagy Tömített Egyéni Ajtó Ajtó Ajtó 6 Ellenőrizze a működési mód (OPTION) JUMPER állását. Egyszárnyú ajtó esetén az egyszárnyú ( single ) állást kell választani. Ellenőrizze a tűzjelző logikai (fire n.c.) beállítását amennyiben a JUMPER zárva van, a bemenet megszakítási jelre aktiválódik. Amennyiben a JUMPER nyitva van, a bemenet áramköri zárási jelre aktiválódik. Egyszárnyú master Folyosó Tűz n.c. Üzemmód Egyszárnyú master Folyosó Tűz n.c. Üzemmód 7 Az ajtóbehúzó beállítása: a TÁROLÁS ( TEACH ) nyomógomb megnyomásával lépjen a programozás üzemmódba. Zárt állapot tárolása Nyissa ki az ajtót kis szögben, majd csukja vissza. A sárga LED villogni kezd. Tárolja el az ajtó csukott helyzetét a memóriába a TÁROLÁS ( TEACH ) nyomógomb megnyomásával. A zöld LED villogni Nyitott állapot kezd. Nyissa ki az ajtót a kívánt szögben, majd a TÁROLÁS ( TEACH ) nyomógomb megnyomásával tárolja el a pozíciót. A tárolása sárga LED villogni kezd. Csukja be az ajtót. Az ajtóbehúzó beállítása megtörtént. Bekapcsolva Tárolás 8 Állítsa be a kívánt ajtónyitási sebességet a SEBESSÉG ( SPEED ) szabályzócsavar segítségével. Állítsa be a kívánt nyitvatartási időt a NYITVA TART ( HOLD OPEN ) szabályzócsavar segítségével. A nyitvatartási idő a 0-60 másodperc közötti tartományban állítható. Sebesség Nyitvatartási idő Sorrend vezérlés 9 Kézi indítású motor rásegítéses nyitás beállítása - a PUSH&GO szabályzócsavar segítségével. Amennyiben a szabályzócsavar a baloldali szélső állásában van, a motor rásegítéses kézi üzemmód ki van kapcsolva. 10 Állítsa az üzemmód kapcsolót automata (AUTO) állásba. A nyitási jel ráadásával ellenőrizze, hogy az ajtóbehúzó megfelelően működik-e. Amennyiben a nyitási sebességet megváltoztatták, a változás csak az ötödik nyitást követően érvényesül. Az ajtóbehúzó felszerelésének megkönnyítése érdekében az ajtóbehúzóhoz nyomtatott sablon van mellékelve. Az ajtóbehúzóhoz DA102 jelű rögzítőszerelvény is rendelhető. A DA001 és a DA002 jelű biztonsági érzékelők automatikus ajtónyitásra használhatóak (záróoldalon való elhelyezés esetén), illetve védelmi szerepet tölthetnek be (nyitóoldalon való elhelyezés esetén) megakadályozva az ajtó hirtelen kinyílását, amennyiben a nyitóoldalon emberek tartózkodnak. E-10

11 A DA361 jelű ajtóbehúzó beállítása Hibaüzenet Hiba lehetséges okai Javasolt megoldások A sárga LED nem világít A zöld LED nem világít Az ajtóbehúzó nem kap tápfeszültséget A vezérlőegység meghibásodott 1. Ellenőrizze a tápfeszültség-ellátást. 2. Húzza le az áramköri lapról a zöld kilencpólusú csatlakozót és (pl. Ohm-mérő használatával) ellenőrizze, hogy megfelelően működik-e. 3. Ellenőrizze, hogy az áramköri lap 8-as és 9-es csatlakozási pontja között a 24 V DC tápfeszültség jelen van-e. Amennyiben a tápfeszültség nem mérhető, cserélje ki a tápegységet. A sárga LED világít. A zöld LED világít Nem megfelelő ajtó végállás (nyitva/zárva) beállítások Az ajtóbehúzó folyamatosan nyitási jelet kap 1. Állítsa be helyesen az ajtó végállásokat (nyitva/zárva) a DA300 ajtóbehúzó beállítási táblázatában leírtakat követve. 2. Ellenőrizzen minden, az ajtóbehúzóhoz csatlakoztatott érzékelőt. A zöld LED világít A sárga LED villog A zöld LED villog A sárga LED villog Az 1000 ohmos ellenállás hiányzik a vezérlőegység 4. és 5. csatlakozási pontjai közül A biztonsági érzékelő csatlakozókábele sérült. A vezérlőegység meghibásodott Az ajtó mozgása gátolt 1. Ellenőrizze, hogy az ellenállás csatlakoztatva van-e. 2. Ellenőrizze, hogy a biztonsági érzékelő csatlakozása ép-e. 1. Válassza le a tápfeszültséget 10 másodpercre, majd csatlakoztassa újból. 2. Ellenőrizze, hogy a kartípus és az ajtóméret jumperek megfelelő állásban, valamit a működési mód jumper egyszárnyú ( single ) pozícióban vannak-e. 3. Állítsa be helyesen az ajtó végállásokat. 4. Cserélje ki a vezérlő áramköri lapját. A zöld és sárga LED-ek szaggatottan villognak Az ajtó állapotérzékelő meghibásodott Az ajtó mozgása gátolt 1. Válassza le a tápfeszültséget 10 másodpercre, majd csatlakoztassa újból. 2. Ellenőrizze, hogy a kartípus és az ajtóméret jumperek megfelelő állásban, valamint a működési mód jumper egyszárnyú ( single ) pozícióban vannak-e. 3. Állítsa be helyesen az ajtó végállásokat. 4. Cserélje ki az ajtó állapotérzékelőt. DA001/DA002 Infravörös biztonsági érzékelő DA136 Késleltető egység a második ajtóhoz kétszárnyú ajtók esetében Áramfelvétel: max. 60 ma Hatótávolság: 0,7 2,5 m Üzemi hőmérséklet tartomány: -20 C +50 C Tápfeszültség: V AC/DC Példa a DA460 jelű ajtóbehúzó rendszer összeállítására: DA460 jelű ajtóbehúzó + DA103 jelű rögzítőszerelvény + DA147 jelű normál kar Rendelhető kiegészítők Típus DA147 DA148 DA149 DA150 DA102 DA001 DA002 DA136 Eagle One Eagle Two DA033, DA034 Leírás Normál kar - ezüst színben Hosszított normál kar - ezüst színben Csúszókar - ezüst színben Toldóelem: 10 mm Rögzítőszerelvény Infravörös biztonsági érzékelő hosszúság: 34 cm Infravörös biztonsági érzékelő hosszúság: 70 cm Késleltető egység Egyirányú (mozgásirány) mikrohullámú érzékelő Kétirányú (mozgás) mikrohullámú érzékelő DA033, DA034 Méretek: DA033: 250 x 95 x 22 mm DA034: 244 x 78 x 23 mm A ház anyaga: DA033: fröccsöntött műanyag DA034: alumínium Világosszürke, alumínium Az ajánlott felszerelési magasság: mm. Gyermek és mozgássérült felhasználók esetén mm E-11

12 MŰSZAKI ADATOK Tápfeszültség: 230 V AC (+6/-10%), 50 Hz DB001 Elektrohidraulikus ajtóbehúzó lengőajtókhoz, L osztály Max. ajtótömeg: 250 kg* Üzemi hőmérséklet tartomány: -15 C +50 C Beépített tápegység: 24 V DC, 375 ma és V DC, 275 ma Feszültségmentes relé csatlakozási pontok: 0,8 A & 30 V DC ohmos terhelés 0,3 A & 30 V DC induktív terhelés Max. nyitási szög: 120 Állítható nyitvatartási idő: 0 30 s Állítható nyitási és csukási sebesség Állítható kézi indítású motor rásegítéses nyitás - Push&Go üzemmód Állítható csukóerő: EN3 - EN6 között szabályozható az EN1154 szabvány szerint Méretek (hosszúság x szélesség x mélység): 716* x 110 x 110 mm, *Az ajtó szárnyszélesség függvénye Tömeg: 12 kg Védelmi osztály: IP20 Toló/húzó üzemmód Felszerelése történhet falra, illetve ajtókeretre. Ajtótömeg: Max. 250 kg max mm-es szárnyszélességnél, tolókar alkalmazása esetén. Max. 100 kg max mm-es szárnyszélességnél, húzókar alkalmazása esetén. Max. teljesítményfelvétel: 230 W DB001 Elektrohidraulikus ajtóbehúzó lengőajtókhoz, L osztály Max. ajtótömeg: 250 kg* * Az ajtó maximális csukási erejét az ajtóbehúzó kar, illetve az ajtóbehúzó üzemmódja (tolás/ húzás) határozza meg. Alkalmazási terület: Beltéri, homlokzati ajtók, valamint vészkijáratok és tűzgátló ajtók automatikus nyitásához, illetve csukásához alkalmazható. Egy- vagy kétszárnyú ajtókhoz egyaránt alkalmazható. Könnyű bejutást tesz lehetővé, ideális megoldás kórházak, rendelők, irodaépületek, lakóépületek esetén. A termékkel rendszerben használható szerelvények: ABLOY EL420/EL520, EL414/EL415, EL jelű motoros zárak, Magnalock ajtózárak, illetve az effeff termékcsalád elektromos zárfogadói. Egyaránt szerelhető kívülre, illetve belülre. Toló/húzó üzemmód. Funkciók Az ajtó nyitása a motor, csukása pedig a beépített ajtóbehúzó segítségével történik. Csukóerő osztály az EN1154 szabvány szerint EN 3-6 között szabályozható. Az ajtóbehúzó az alábbi 3 üzemmódban működtethető: 1. Automata Az ajtó nyitási impulzus hatására kinyílik (pl. mozgásérzékelő, kártyaolvasó stb.), az ajtó a nyitvatartási idő elteltével becsukódik. 2. Kézi indítású motor rásegítéses nyitás Az ajtóbehúzó megkönnyíti az ajtó nyitását, az ajtó csukása automatikusan történik. 3. Nyitott állapot Az ajtó a nyitást követően nyitott állapotban marad. A kívánt üzemmód a kapcsoló megfelelő pozícióba állításával választható ki. A kétszárnyú ajtókhoz használható szerkezet a DB020 jelű ajtócsukó. E-12

13 Az ajtóbehúzó összeállítása toló üzemmód esetén: Az egységgel a DB104-PUSH jelű karrendszert kell használni, lásd az ábrát. Az ajtóbehúzó felszerelése a zsanérral ellentétes oldalra történik. A nyitási szög maximálisan 120 -ig állítható. Az ajtóbehúzó összeállítása húzó üzemmód esetén: Az egységgel a DB105-HÚZÓ jelű karrendszert kell használni, lásd az ábrát. Az ajtóbehúzó felszerelése a zsanér felőli oldalra történik. A nyitási szög maximálisan 120 -ig állítható. Amennyiben az ajtóbehúzó nyújtott tengellyel rendelkezik, az ajtóbehúzó az ajtó fölött a falra szerelhető, illetve a kar az ajtószárnyon lejjebb helyezhető el. Rendelhető kiegészítők Típus Leírás DB104 PUSH nyomókar, ezüst színben DB105 PULL húzókar, ezüst színben DA001 Infravörös biztonsági érzékelő hosszúság: 34 cm DA002 Infravörös biztonsági érzékelő hosszúság: 70 cm DA033, DA034 Méretek: DA033: 250 x 95 x 22 mm DA034: 244 x 78 x 23 mm A ház anyaga: DA033: fröccsöntött műanyag DA034: alumínium Eagle One Eagle Two DA033, DA034 Egyirányú (mozgásirány) mikrohullámú érzékelő - Az ajtócsukó ára nem tartalmazza Kétirányú (mozgás) mikrohullámú érzékelő - Az ajtócsukó ára nem tartalmazza Világosszürke, alumínium Az ajánlott felszerelési magasság: mm. Gyermek és mozgássérült felhasználók esetén mm A rögzítés megkönnyítése érdekében rögzítőelem használata ajánlott. A DA001 és a DA002 jelű biztonsági érzékelők automatikus ajtónyitásra használhatóak (záróoldalon való elhelyezés esetén), illetve védelmi szerepet tölthetnek be (nyitóoldalon való elhelyezés esetén) megakadályozva az ajtó hirtelen kinyílását, amennyiben a nyitóoldalon emberek tartózkodnak. E-13
