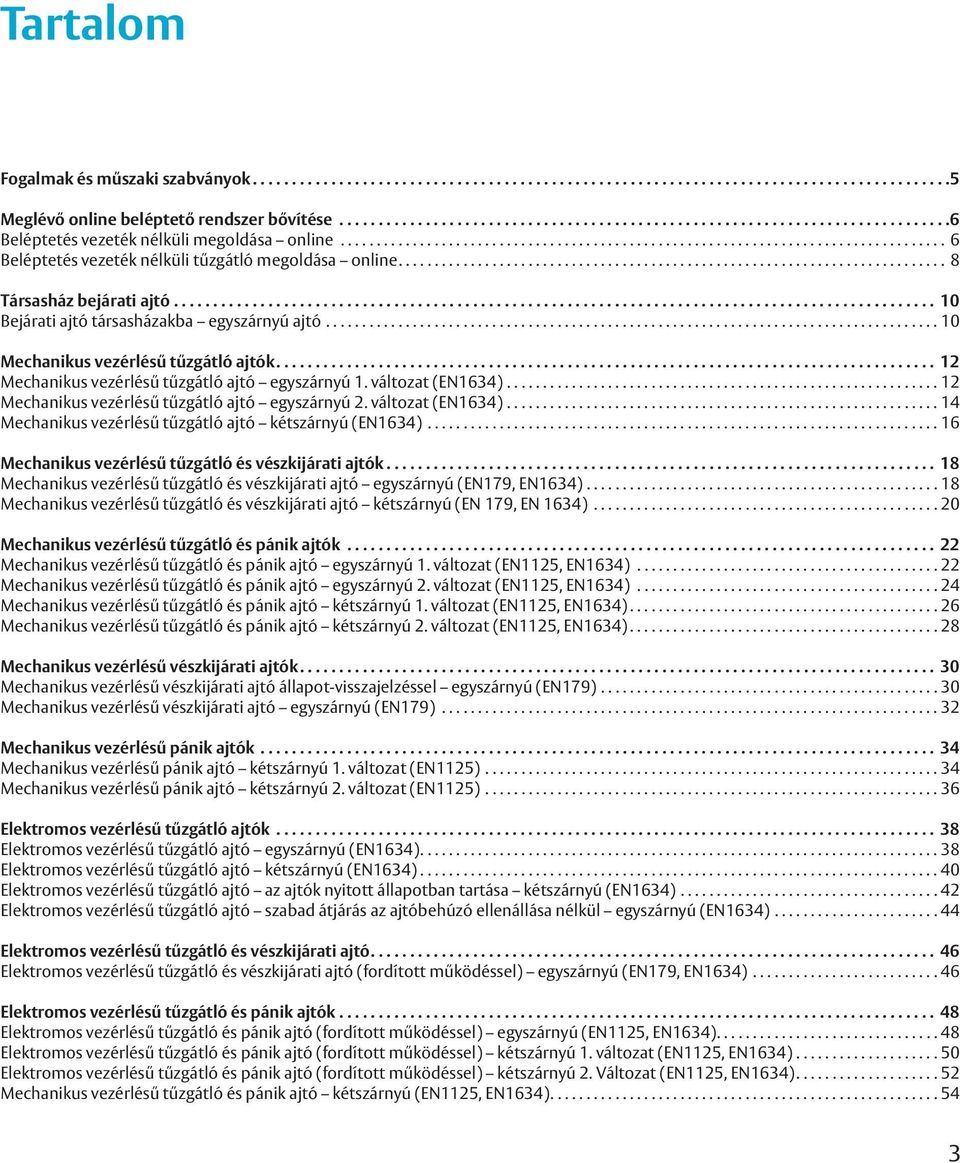

4 Tartalom Fogalmak és műszaki szabványok Meglévő online beléptető rendszer bővítése... 6 Beléptetés vezeték nélküli megoldása online... 6 Beléptetés vezeték nélküli tűzgátló megoldása online... 8 Társasház bejárati ajtó Bejárati ajtó társasházakba egyszárnyú ajtó...10 Mechanikus vezérlésű tűzgátló ajtók Mechanikus vezérlésű tűzgátló ajtó egyszárnyú 1. változat (EN1634) Mechanikus vezérlésű tűzgátló ajtó egyszárnyú 2. változat (EN1634)...14 Mechanikus vezérlésű tűzgátló ajtó kétszárnyú (EN1634)...16 Mechanikus vezérlésű tűzgátló és vészkijárati ajtók Mechanikus vezérlésű tűzgátló és vészkijárati ajtó egyszárnyú (EN179, EN1634)...18 Mechanikus vezérlésű tűzgátló és vészkijárati ajtó kétszárnyú (EN 179, EN 1634)...20 Mechanikus vezérlésű tűzgátló és pánik ajtók Mechanikus vezérlésű tűzgátló és pánik ajtó egyszárnyú 1. változat (EN1125, EN1634)...22 Mechanikus vezérlésű tűzgátló és pánik ajtó egyszárnyú 2. változat (EN1125, EN1634)...24 Mechanikus vezérlésű tűzgátló és pánik ajtó kétszárnyú 1. változat (EN1125, EN1634)...26 Mechanikus vezérlésű tűzgátló és pánik ajtó kétszárnyú 2. változat (EN1125, EN1634)...28 Mechanikus vezérlésű vészkijárati ajtók Mechanikus vezérlésű vészkijárati ajtó állapot-visszajelzéssel egyszárnyú (EN179)...30 Mechanikus vezérlésű vészkijárati ajtó egyszárnyú (EN179)...32 Mechanikus vezérlésű pánik ajtók Mechanikus vezérlésű pánik ajtó kétszárnyú 1. változat (EN1125)...34 Mechanikus vezérlésű pánik ajtó kétszárnyú 2. változat (EN1125)...36 Elektromos vezérlésű tűzgátló ajtók Elektromos vezérlésű tűzgátló ajtó egyszárnyú (EN1634)...38 Elektromos vezérlésű tűzgátló ajtó kétszárnyú (EN1634)...40 Elektromos vezérlésű tűzgátló ajtó az ajtók nyitott állapotban tartása kétszárnyú (EN1634)...42 Elektromos vezérlésű tűzgátló ajtó szabad átjárás az ajtóbehúzó ellenállása nélkül egyszárnyú (EN1634)...44 Elektromos vezérlésű tűzgátló és vészkijárati ajtó Elektromos vezérlésű tűzgátló és vészkijárati ajtó (fordított működéssel) egyszárnyú (EN179, EN1634)...46 Elektromos vezérlésű tűzgátló és pánik ajtók Elektromos vezérlésű tűzgátló és pánik ajtó (fordított működéssel) egyszárnyú (EN1125, EN1634) Elektromos vezérlésű tűzgátló és pánik ajtó (fordított működéssel) kétszárnyú 1. változat (EN1125, EN1634)...50 Elektromos vezérlésű tűzgátló és pánik ajtó (fordított működéssel) kétszárnyú 2. Változat (EN1125, EN1634) Mechanikus vezérlésű tűzgátló és pánik ajtó kétszárnyú (EN1125, EN1634)

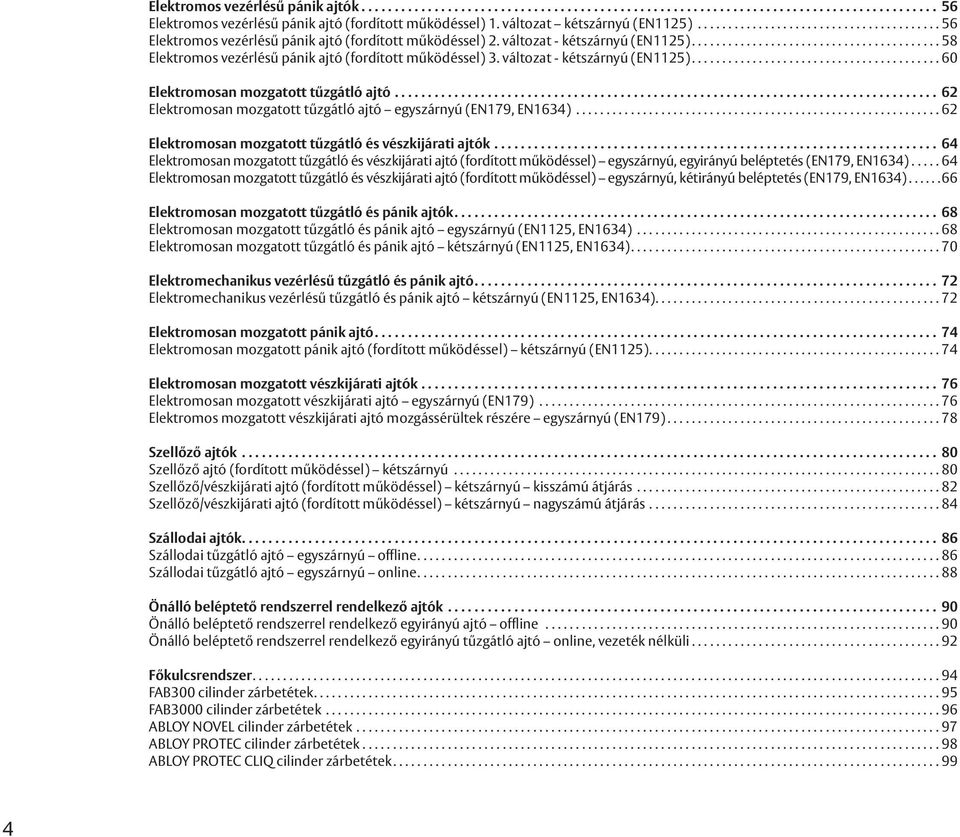

5 Elektromos vezérlésű pánik ajtók Elektromos vezérlésű pánik ajtó (fordított működéssel) 1. változat kétszárnyú (EN1125)...56 Elektromos vezérlésű pánik ajtó (fordított működéssel) 2. változat - kétszárnyú (EN1125)...58 Elektromos vezérlésű pánik ajtó (fordított működéssel) 3. változat - kétszárnyú (EN1125)...60 Elektromosan mozgatott tűzgátló ajtó Elektromosan mozgatott tűzgátló ajtó egyszárnyú (EN179, EN1634)...62 Elektromosan mozgatott tűzgátló és vészkijárati ajtók Elektromosan mozgatott tűzgátló és vészkijárati ajtó (fordított működéssel) egyszárnyú, egyirányú beléptetés (EN179, EN1634) Elektromosan mozgatott tűzgátló és vészkijárati ajtó (fordított működéssel) egyszárnyú, kétirányú beléptetés (EN179, EN1634)...66 Elektromosan mozgatott tűzgátló és pánik ajtók Elektromosan mozgatott tűzgátló és pánik ajtó egyszárnyú (EN1125, EN1634)...68 Elektromosan mozgatott tűzgátló és pánik ajtó kétszárnyú (EN1125, EN1634)...70 Elektromechanikus vezérlésű tűzgátló és pánik ajtó Elektromechanikus vezérlésű tűzgátló és pánik ajtó kétszárnyú (EN1125, EN1634) Elektromosan mozgatott pánik ajtó Elektromosan mozgatott pánik ajtó (fordított működéssel) kétszárnyú (EN1125)...74 Elektromosan mozgatott vészkijárati ajtók Elektromosan mozgatott vészkijárati ajtó egyszárnyú (EN179)...76 Elektromos mozgatott vészkijárati ajtó mozgássérültek részére egyszárnyú (EN179)...78 Szellőző ajtók Szellőző ajtó (fordított működéssel) kétszárnyú...80 Szellőző/vészkijárati ajtó (fordított működéssel) kétszárnyú kisszámú átjárás...82 Szellőző/vészkijárati ajtó (fordított működéssel) kétszárnyú nagyszámú átjárás...84 Szállodai ajtók Szállodai tűzgátló ajtó egyszárnyú offline...86 Szállodai tűzgátló ajtó egyszárnyú online...88 Önálló beléptető rendszerrel rendelkező ajtók Önálló beléptető rendszerrel rendelkező egyirányú ajtó offline...90 Önálló beléptető rendszerrel rendelkező egyirányú tűzgátló ajtó online, vezeték nélküli...92 Főkulcsrendszer...94 FAB300 cilinder zárbetétek...95 FAB3000 cilinder zárbetétek...96 ABLOY NOVEL cilinder zárbetétek...97 ABLOY PROTEC cilinder zárbetétek...98 ABLOY PROTEC CLIQ cilinder zárbetétek

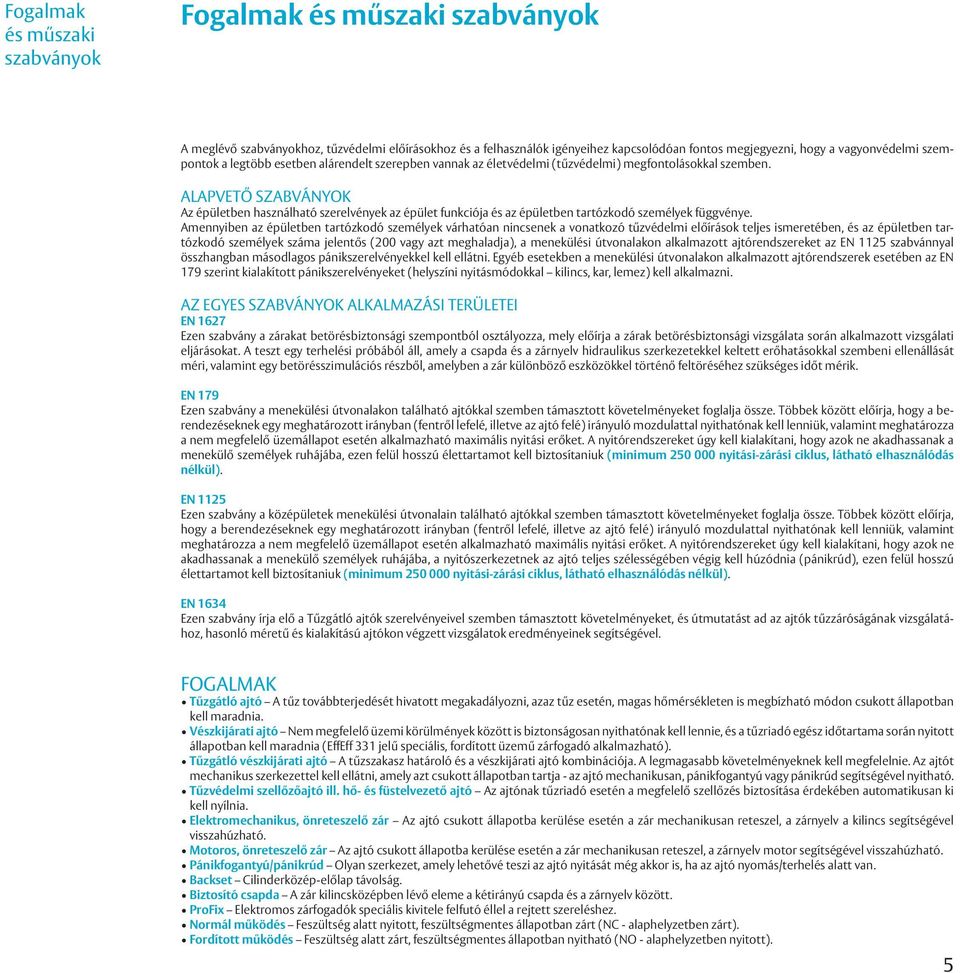

6 Fogalmak és műszaki szabványok Fogalmak és műszaki szabványok A meglévő szabványokhoz, tűzvédelmi előírásokhoz és a felhasználók igényeihez kapcsolódóan fontos megjegyezni, hogy a vagyonvédelmi szempontok a legtöbb esetben alárendelt szerepben vannak az életvédelmi (tűzvédelmi) megfontolásokkal szemben. ALAPVETŐ SZABVÁNYOK Az épületben használható szerelvények az épület funkciója és az épületben tartózkodó személyek függvénye. Amennyiben az épületben tartózkodó személyek várhatóan nincsenek a vonatkozó tűzvédelmi előírások teljes ismeretében, és az épületben tartózkodó személyek száma jelentős (200 vagy azt meghaladja), a menekülési útvonalakon alkalmazott ajtórendszereket az EN 1125 szabvánnyal összhangban másodlagos pánikszerelvényekkel kell ellátni. Egyéb esetekben a menekülési útvonalakon alkalmazott ajtórendszerek esetében az EN 179 szerint kialakított pánikszerelvényeket (helyszíni nyitásmódokkal kilincs, kar, lemez) kell alkalmazni. AZ EGYES SZABVÁNYOK ALKALMAZÁSI TERÜLETEI EN 1627 Ezen szabvány a zárakat betörésbiztonsági szempontból osztályozza, mely előírja a zárak betörésbiztonsági vizsgálata során alkalmazott vizsgálati eljárásokat. A teszt egy terhelési próbából áll, amely a csapda és a zárnyelv hidraulikus szerkezetekkel keltett erőhatásokkal szembeni ellenállását méri, valamint egy betörésszimulációs részből, amelyben a zár különböző eszközökkel történő feltöréséhez szükséges időt mérik. EN 179 Ezen szabvány a menekülési útvonalakon található ajtókkal szemben támasztott követelményeket foglalja össze. Többek között előírja, hogy a berendezéseknek egy meghatározott irányban (fentről lefelé, illetve az ajtó felé) irányuló mozdulattal nyithatónak kell lenniük, valamint meghatározza a nem megfelelő üzemállapot esetén alkalmazható maximális nyitási erőket. A nyitórendszereket úgy kell kialakítani, hogy azok ne akadhassanak a menekülő személyek ruhájába, ezen felül hosszú élettartamot kell biztosítaniuk (minimum nyitási-zárási ciklus, látható elhasználódás nélkül). EN 1125 Ezen szabvány a középületek menekülési útvonalain található ajtókkal szemben támasztott követelményeket foglalja össze. Többek között előírja, hogy a berendezéseknek egy meghatározott irányban (fentről lefelé, illetve az ajtó felé) irányuló mozdulattal nyithatónak kell lenniük, valamint meghatározza a nem megfelelő üzemállapot esetén alkalmazható maximális nyitási erőket. A nyitórendszereket úgy kell kialakítani, hogy azok ne akadhassanak a menekülő személyek ruhájába, a nyitószerkezetnek az ajtó teljes szélességében végig kell húzódnia (pánikrúd), ezen felül hosszú élettartamot kell biztosítaniuk (minimum nyitási-zárási ciklus, látható elhasználódás nélkül). EN 1634 Ezen szabvány írja elő a Tűzgátló ajtók szerelvényeivel szemben támasztott követelményeket, és útmutatást ad az ajtók tűzzáróságának vizsgálatához, hasonló méretű és kialakítású ajtókon végzett vizsgálatok eredményeinek segítségével. FOGALMAK Tűzgátló ajtó A tűz továbbterjedését hivatott megakadályozni, azaz tűz esetén, magas hőmérsékleten is megbízható módon csukott állapotban kell maradnia. Vészkijárati ajtó Nem megfelelő üzemi körülmények között is biztonságosan nyithatónak kell lennie, és a tűzriadó egész időtartama során nyitott állapotban kell maradnia (EffEff 331 jelű speciális, fordított üzemű zárfogadó alkalmazható). Tűzgátló vészkijárati ajtó A tűzszakasz határoló és a vészkijárati ajtó kombinációja. A legmagasabb követelményeknek kell megfelelnie. Az ajtót mechanikus szerkezettel kell ellátni, amely azt csukott állapotban tartja - az ajtó mechanikusan, pánikfogantyú vagy pánikrúd segítségével nyitható. Tűzvédelmi szellőzőajtó ill. hő- és füstelvezető ajtó Az ajtónak tűzriadó esetén a megfelelő szellőzés biztosítása érdekében automatikusan ki kell nyílnia. Elektromechanikus, önreteszelő zár Az ajtó csukott állapotba kerülése esetén a zár mechanikusan reteszel, a zárnyelv a kilincs segítségével visszahúzható. Motoros, önreteszelő zár Az ajtó csukott állapotba kerülése esetén a zár mechanikusan reteszel, a zárnyelv motor segítségével visszahúzható. Pánikfogantyú/pánikrúd Olyan szerkezet, amely lehetővé teszi az ajtó nyitását még akkor is, ha az ajtó nyomás/terhelés alatt van. Backset Cilinderközép-előlap távolság. Biztosító csapda A zár kilincsközépben lévő eleme a kétirányú csapda és a zárnyelv között. ProFix Elektromos zárfogadók speciális kivitele felfutó éllel a rejtett szereléshez. Normál működés Feszültség alatt nyitott, feszültségmentes állapotban zárt (NC - alaphelyzetben zárt). Fordított működés Feszültség alatt zárt, feszültségmentes állapotban nyitható (NO - alaphelyzetben nyitott). 5

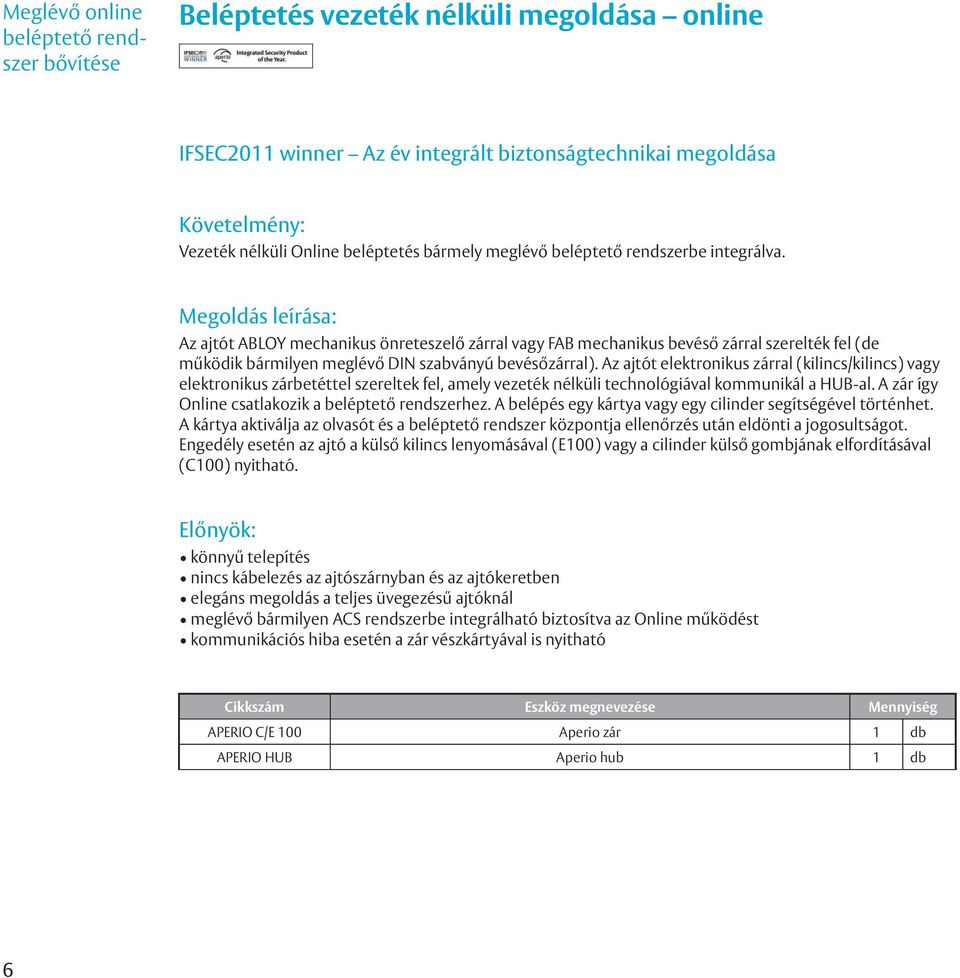

7 Meglévő online beléptető rendszer bővítése Beléptetés vezeték nélküli megoldása online IFSEC2011 winner Az év integrált biztonságtechnikai megoldása Követelmény: Vezeték nélküli Online beléptetés bármely meglévő beléptető rendszerbe integrálva. Megoldás leírása: Az ajtót ABLOY mechanikus önreteszelő zárral vagy FAB mechanikus bevéső zárral szerelték fel (de működik bármilyen meglévő DIN szabványú bevésőzárral). Az ajtót elektronikus zárral (kilincs/kilincs) vagy elektronikus zárbetéttel szereltek fel, amely vezeték nélküli technológiával kommunikál a HUB-al. A zár így Online csatlakozik a beléptető rendszerhez. A belépés egy kártya vagy egy cilinder segítségével történhet. A kártya aktiválja az olvasót és a beléptető rendszer központja ellenőrzés után eldönti a jogosultságot. Engedély esetén az ajtó a külső kilincs lenyomásával (E100) vagy a cilinder külső gombjának elfordításával (C100) nyitható. Előnyök: könnyű telepítés nincs kábelezés az ajtószárnyban és az ajtókeretben elegáns megoldás a teljes üvegezésű ajtóknál meglévő bármilyen ACS rendszerbe integrálható biztosítva az Online működést kommunikációs hiba esetén a zár vészkártyával is nyitható Cikkszám Eszköz megnevezése Mennyiség APERIO C/E 100 Aperio zár 1 db APERIO HUB Aperio hub 1 db 6

8 APERIO HUB APERIO C100 APERIO E 100 7

9 Meglévő online beléptető rendszer bővítése Beléptetés vezeték nélküli tűzgátló megoldása online IFSEC2011 winner Az év integrált biztonságtechnikai megoldása Követelmény: Vezeték nélküli Online beléptetés bármely meglévő beléptető rendszerbe integrálva tűzgátló ajtó esetén. EN1637 szabvány betartása. Megoldás leírása: Az ajtót tűzgátló minősítésű ABLOY APERIO bevésőzárral (kilincs/kilincs) szerelték fel, amely vezeték nélküli technológiával kommunikál a HUB-al. A zár így Online csatlakozik a beléptető rendszerhez. A belépés egy kártya vagy egy cilinder segítségével történhet. A kártya aktiválja az olvasót és a beléptető rendszer központja ellenőrzés után eldönti a jogosultságot. Engedély esetén az ajtó a külső kilincs lenyomásával nyitható. A zár állapot-visszajelzése a beléptető rendszer felé. Előnyök: tűzgátló minősítés könnyű telepítés nincs kábelezés az ajtószárnyban és az ajtókeretben bármilyen ACS rendszerbe integrálható biztosítva az Online működést kommunikációs hiba esetén a zár vészkártyával is nyitható, állapot-visszajelzés Cikkszám Eszköz megnevezése Mennyiség APERIO L 100 Aperio zár 1 db APERIO HUB Aperio hub 1 db 8

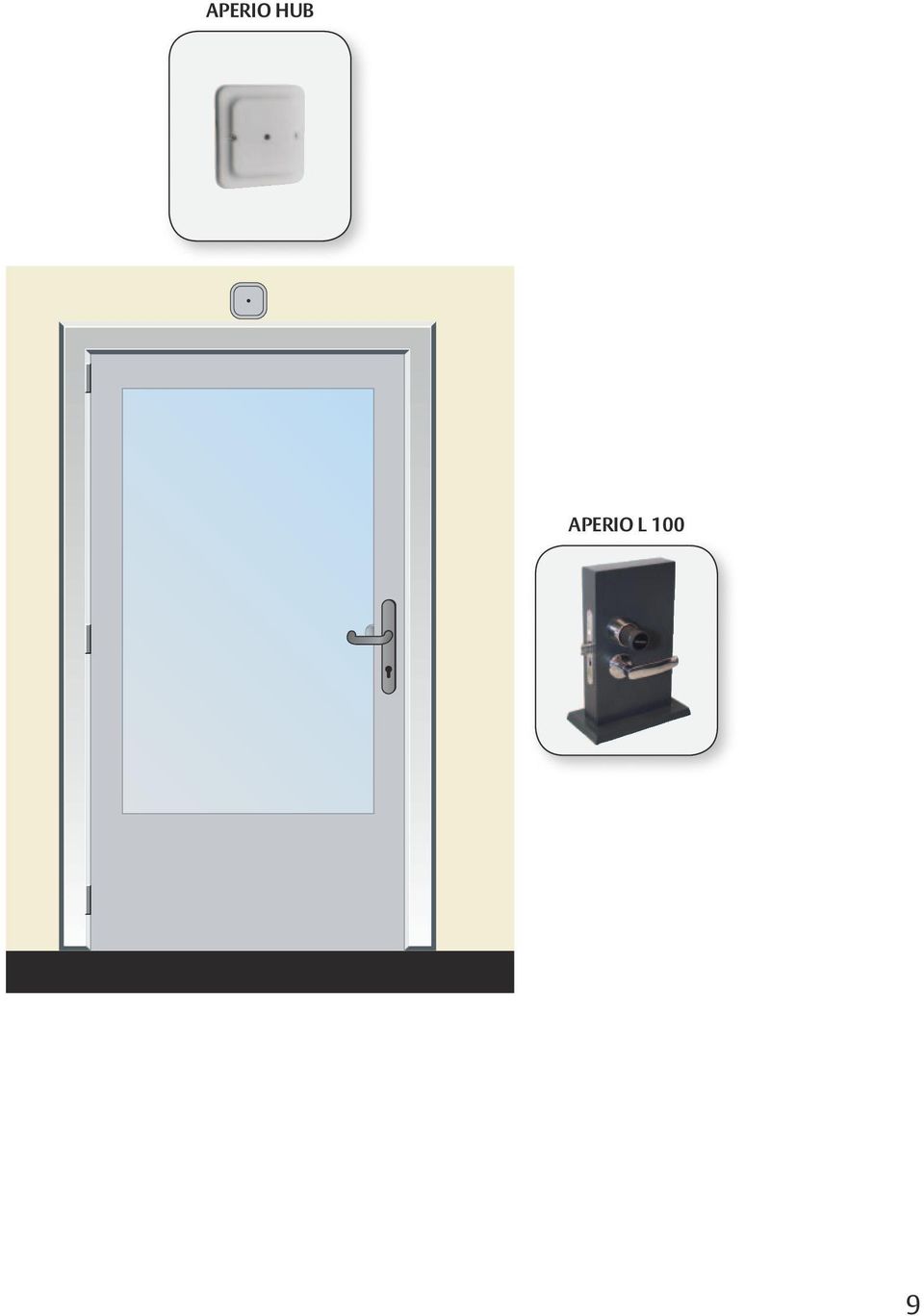

10 APERIO HUB APERIO L 100 9

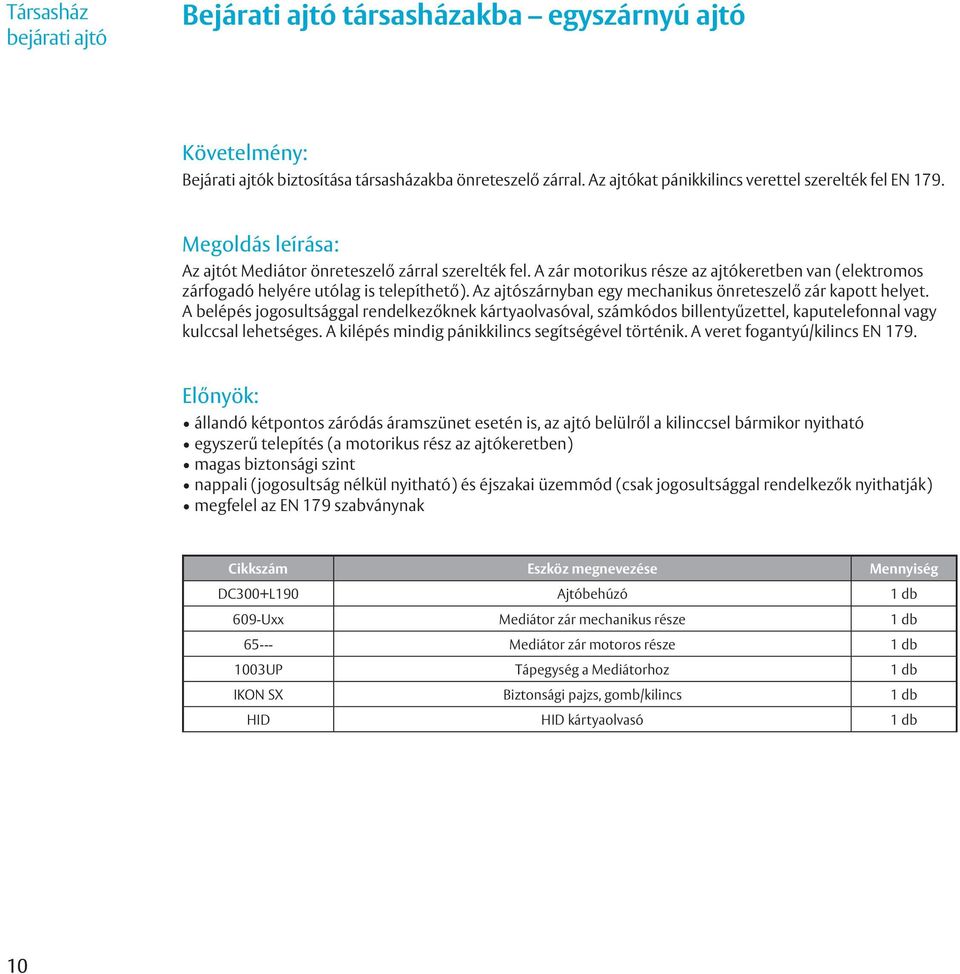

11 Társasház bejárati ajtó Bejárati ajtó társasházakba egyszárnyú ajtó Követelmény: Bejárati ajtók biztosítása társasházakba önreteszelő zárral. Az ajtókat pánikkilincs verettel szerelték fel EN 179. Megoldás leírása: Az ajtót Mediátor önreteszelő zárral szerelték fel. A zár motorikus része az ajtókeretben van (elektromos zárfogadó helyére utólag is telepíthető). Az ajtószárnyban egy mechanikus önreteszelő zár kapott helyet. A belépés jogosultsággal rendelkezőknek kártyaolvasóval, számkódos billentyűzettel, kaputelefonnal vagy kulccsal lehetséges. A kilépés mindig pánikkilincs segítségével történik. A veret fogantyú/kilincs EN 179. Előnyök: állandó kétpontos záródás áramszünet esetén is, az ajtó belülről a kilinccsel bármikor nyitható egyszerű telepítés (a motorikus rész az ajtókeretben) magas biztonsági szint nappali (jogosultság nélkül nyitható) és éjszakai üzemmód (csak jogosultsággal rendelkezők nyithatják) megfelel az EN 179 szabványnak Cikkszám Eszköz megnevezése Mennyiség DC300+L190 Ajtóbehúzó 1 db 609-Uxx Mediátor zár mechanikus része 1 db Mediátor zár motoros része 1 db 1003UP Tápegység a Mediátorhoz 1 db IKON SX Biztonsági pajzs, gomb/kilincs 1 db HID HID kártyaolvasó 1 db 10

12 1003UP DC300 HID 609-Uxx HID IKON SX 11

13 Mechanikus vezérlésű tűzgátló ajtók Mechanikus vezérlésű tűzgátló ajtó egyszárnyú 1. változat (EN1634) Követelmény: Tűz esetén az ajtót szilárdan csukott állapotban kell tartani. EN 1634 számú szabvány betartása. Megoldás leírása: Az ajtót tűzálló ajtóbehúzóval, tűzvédelmi minősítésű bevésőzárral és kilincs/kilincs ajtóverettel szerelték fel (EN 1634). Előnyök: tűzbiztonsági tanúsítvány (EN 1634) Cikkszám Eszköz megnevezése Mennyiség DC300+L190 Ajtóbehúzó 1 db 1769 (72/65) 9600 (92/25-45) Bevéső zár tűzálló minősítéssel 1 db IKON SX Biztonsági pajzs, kilincs/kilincs 1 db 12

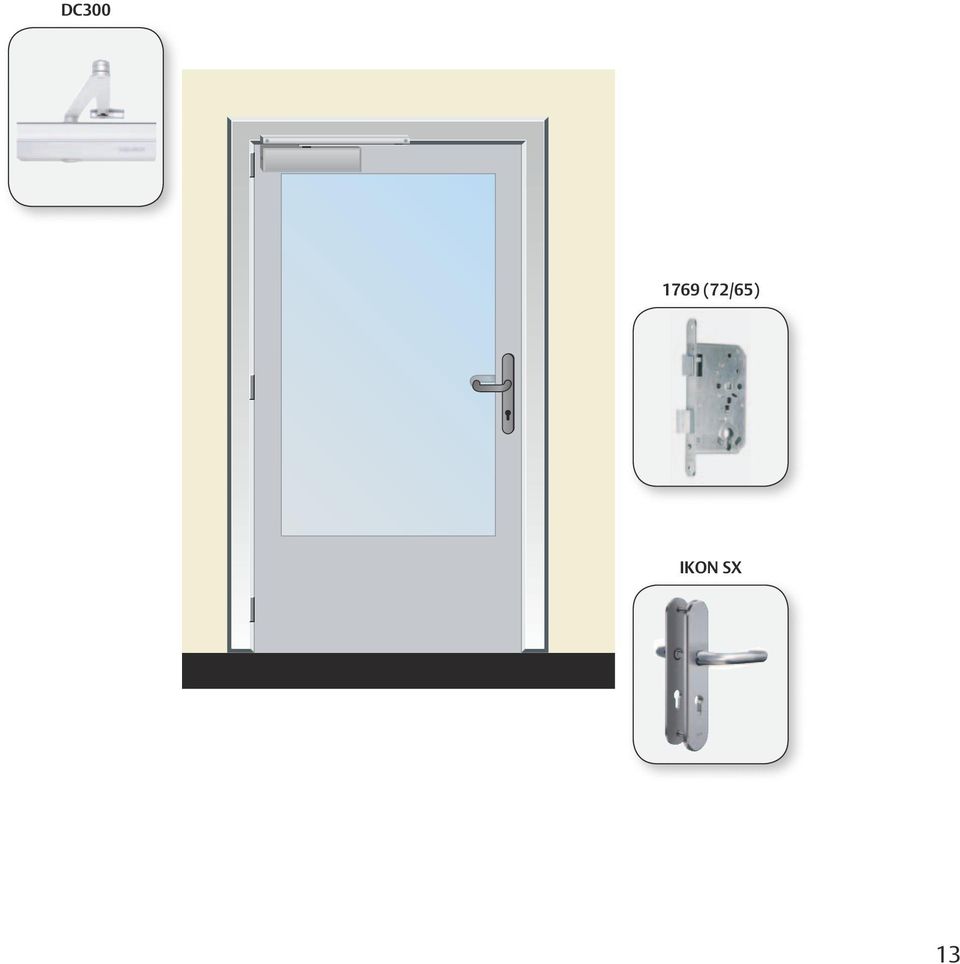

14 DC (72/65) IKON SX 13

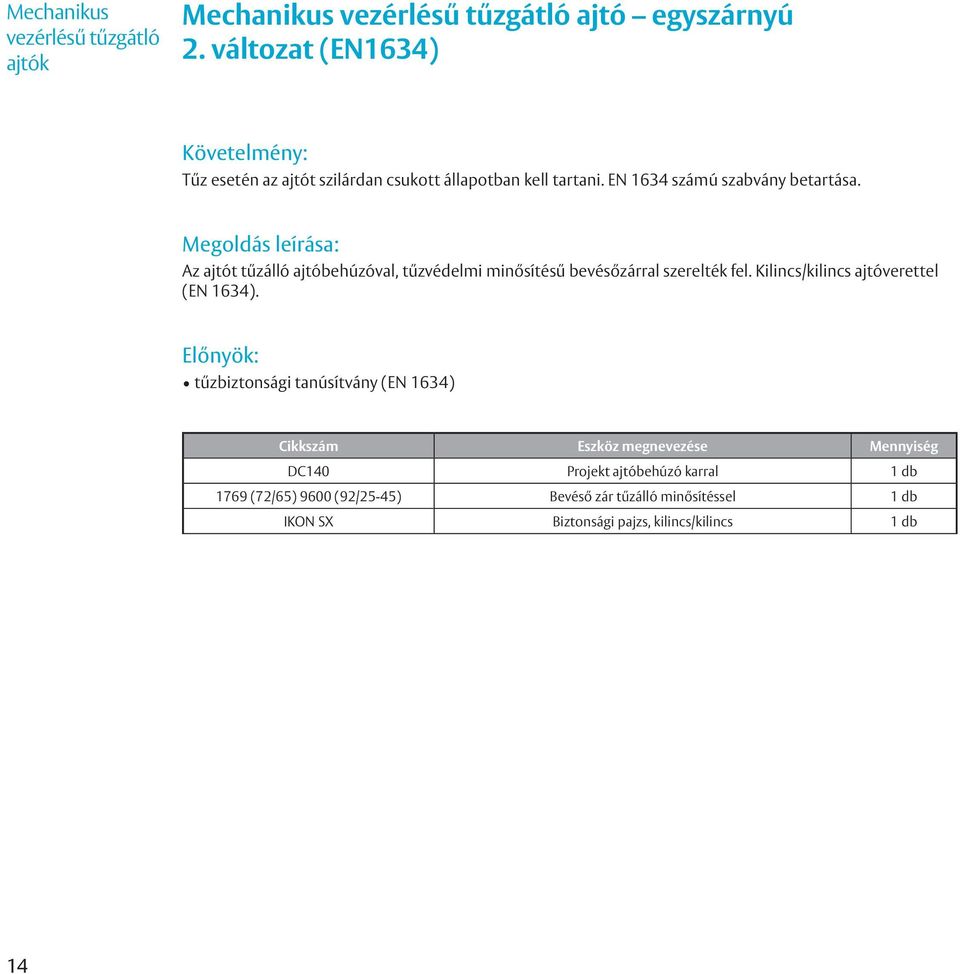

15 Mechanikus vezérlésű tűzgátló ajtók Mechanikus vezérlésű tűzgátló ajtó egyszárnyú 2. változat (EN1634) Követelmény: Tűz esetén az ajtót szilárdan csukott állapotban kell tartani. EN 1634 számú szabvány betartása. Megoldás leírása: Az ajtót tűzálló ajtóbehúzóval, tűzvédelmi minősítésű bevésőzárral szerelték fel. Kilincs/kilincs ajtóverettel (EN 1634). Előnyök: tűzbiztonsági tanúsítvány (EN 1634) Cikkszám Eszköz megnevezése Mennyiség DC140 Projekt ajtóbehúzó karral 1 db 1769 (72/65) 9600 (92/25-45) Bevéső zár tűzálló minősítéssel 1 db IKON SX Biztonsági pajzs, kilincs/kilincs 1 db 14

16 DC (72/65) IKON SX 15

17 Mechanikus vezérlésű tűzgátló ajtók Mechanikus vezérlésű tűzgátló ajtó kétszárnyú (EN1634) Követelmény: Tűzgátló ajtó az aktív szárny nyitása után szabaddá válik a passzív szárny is. EN 1634 számú szabvány betartása. Megoldás leírása: Az ajtót kétszárnyú tűzálló mechanikus csukássorend-szabályozóval, tűzvédelmi minősítésű bevésőzárral, kilincs/kilincs ajtóverettel, automatikus reteszekkel szerelték fel. Az aktív szárny nyitásakor automatikusan kiold a passzív szárny is (a reteszek visszahúzódnak és a passzív szárnyat a kitámasztó tartja zárva). Az ajtó a kitámasztó-rendszerrel nyitva tartható, amennyiben a tűzjelző rendszer jelet ad, a hidraulika szelep automatikusan kinyit, az ajtó pedig becsukódik. Előnyök: ez a változat kényelmes átjárást biztosít az ajtó teljes szélességében (pl.: kórházak, raktárak, üzlethelységek stb.) beépített csukássorrend szabályzás Cikkszám Eszköz megnevezése Mennyiség G461 Mechanikus csukássorend-szabályozó 1 db DC500/700 Ajtóbehúzó 2 db 1769 (72/65) 9600 (92/25-45) Bevéső zár tűzálló minősítéssel 1 db IKON SX Biztonsági pajzs, gomb/kilincs 1 db 2396 ASSA letűző 2 db 16

18 G461 DC500/ (72/65) IKON SX

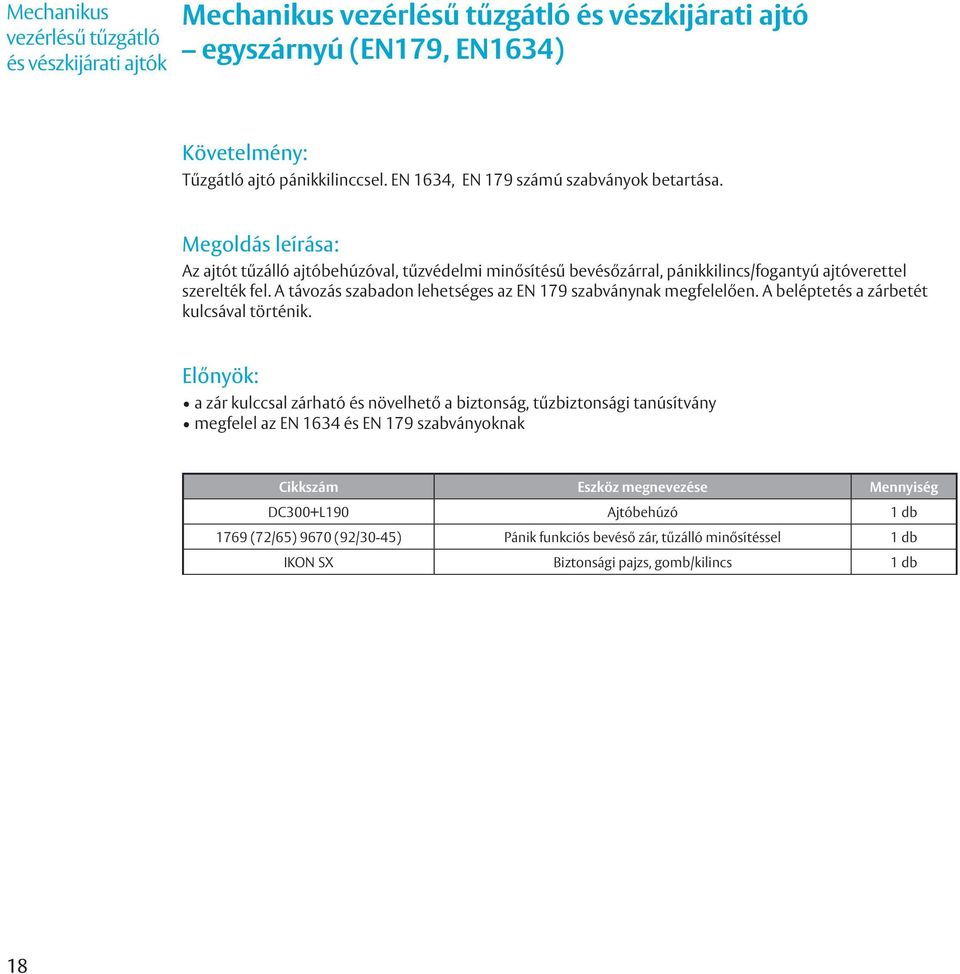

19 Mechanikus vezérlésű tűzgátló és vészkijárati ajtók Mechanikus vezérlésű tűzgátló és vészkijárati ajtó egyszárnyú (EN179, EN1634) Követelmény: Tűzgátló ajtó pánikkilinccsel. EN 1634, EN 179 számú szabványok betartása. Megoldás leírása: Az ajtót tűzálló ajtóbehúzóval, tűzvédelmi minősítésű bevésőzárral, pánikkilincs/fogantyú ajtóverettel szerelték fel. A távozás szabadon lehetséges az EN 179 szabványnak megfelelően. A beléptetés a zárbetét kulcsával történik. Előnyök: a zár kulccsal zárható és növelhető a biztonság, tűzbiztonsági tanúsítvány megfelel az EN 1634 és EN 179 szabványoknak Cikkszám Eszköz megnevezése Mennyiség DC300+L190 Ajtóbehúzó 1 db 1769 (72/65) 9670 (92/30-45) Pánik funkciós bevéső zár, tűzálló minősítéssel 1 db IKON SX Biztonsági pajzs, gomb/kilincs 1 db 18

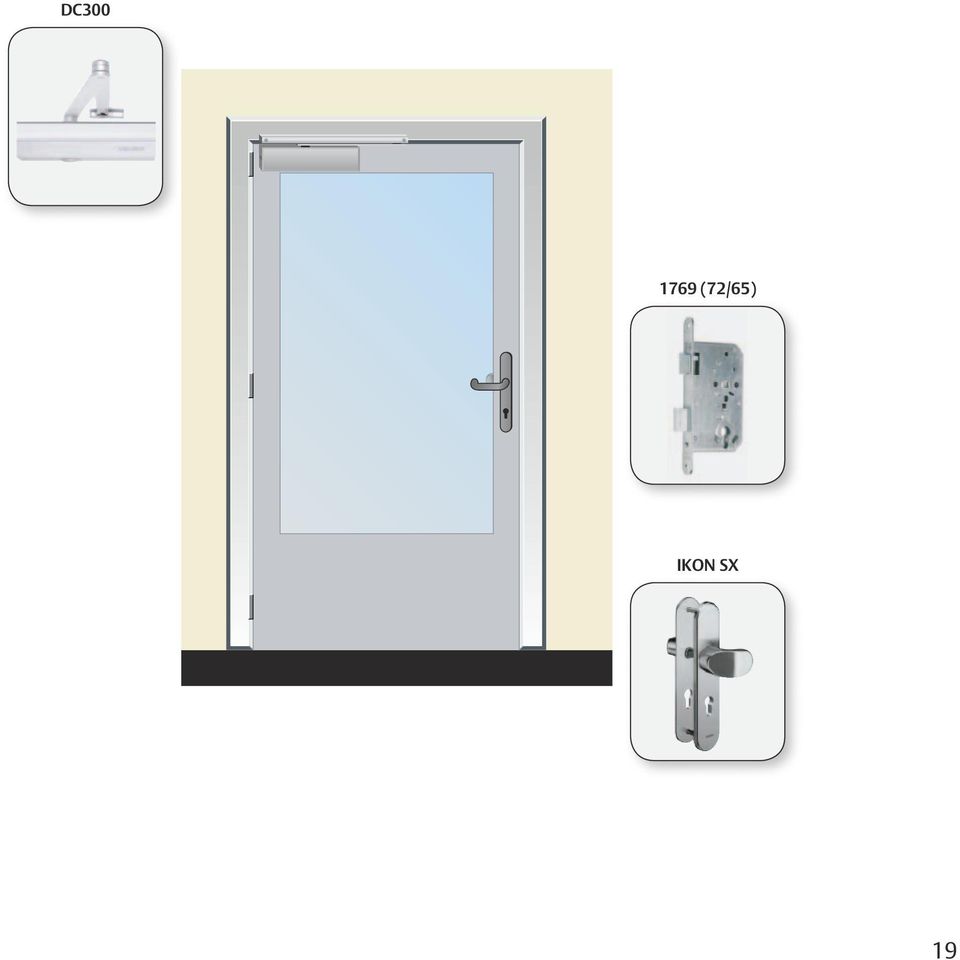

20 DC (72/65) IKON SX 19

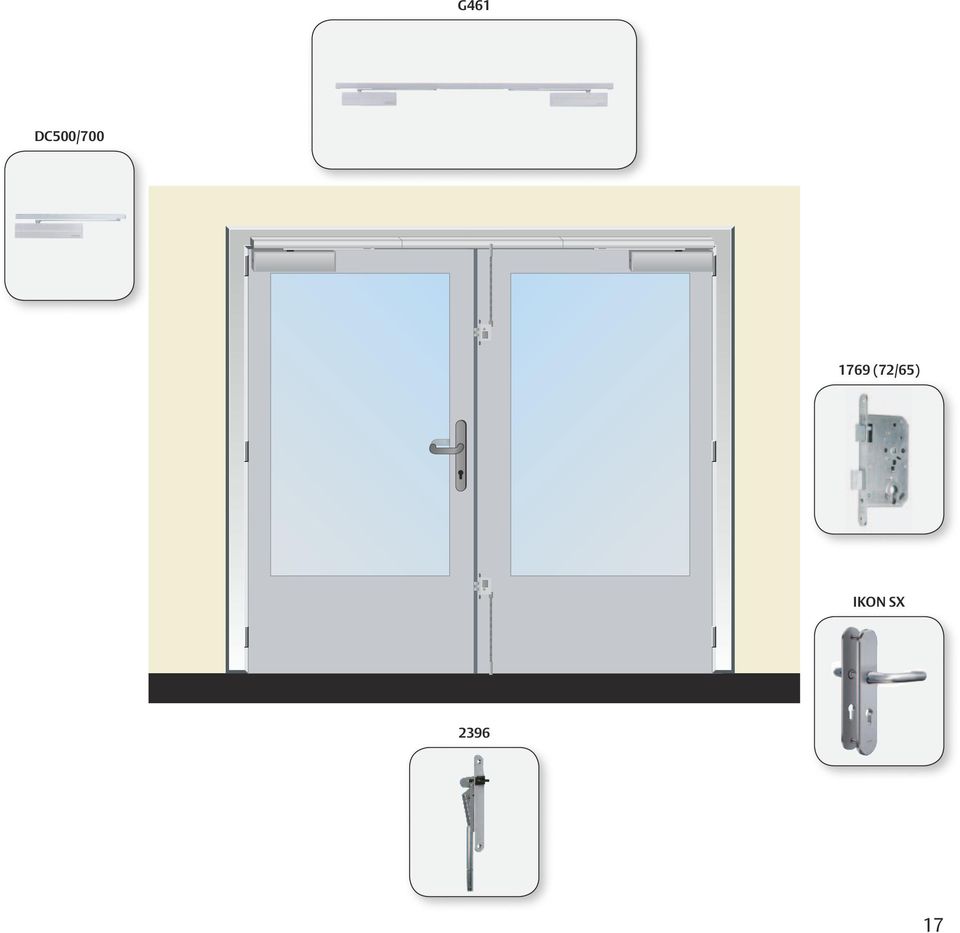

21 Mechanikus vezérlésű tűzgátló és vészkijárati ajtók Mechanikus vezérlésű tűzgátló és vészkijárati ajtó kétszárnyú (EN 179, EN 1634) Követelmény: Tűzgátló kétszárnyú ajtó pánikkilinccsel. EN 1634, EN 179 számú szabványok betartása. Megoldás leírása: Az ajtót kétszárnyú tűzálló mechanikus csukássorend-szabályozóval és pánikkilincs/fogantyú ajtóverettel szerelték fel. A távozás szabadon lehetséges az EN 179 szabványnak megfelelően. A beléptetés a zárbetét kulcsával történik. A passzív szárny három ponton rögzített. Előnyök: ez a változat kényelmes átjárást biztosít az ajtó teljes szélességében (pl.: kórházak, raktárak, üzlethelységek stb.) beépített csukássorrend szabályzás ajtó állapot visszajelzés (kiviteltől függően) Cikkszám Eszköz megnevezése Mennyiség G461 Mechanikus csukássorend-szabályozó 1 db DC500/700 Ajtóbehúzó 2 db PE060/160 Abloy mechanikus zár 1 db PE92X Abloy mechanikus zár, passzív oldal 1 db IKON SX Biztonsági pajzs, gomb/kilincs, aktív oldal 1 db IKON SX Biztonsági pajzs, gomb/kilincs cilinderkivágás nélkül, passzív oldal 1 db 20

22 G461 DC500/700 IKON SX PE060/160 IKON SX 21

23 Mechanikus vezérlésű tűzgátló és pánik ajtók Mechanikus vezérlésű tűzgátló és pánik ajtó egyszárnyú 1. változat (EN1125, EN1634) Követelmény: Tűzgátló ajtó pánikrúddal. EN 1634, EN 1125 számú szabványok betartása. Megoldás leírása: Az ajtót tűzálló ajtóbehúzóval, tűzvédelmi minősítésű rászegzős pánikrúddal szerelték fel (EN1125). A távozás szabadon lehetséges a pánikrúd révén. A beléptetés kulccsal történik. Pánikrúd/külső veret (pl. kilincs). Előnyök: tűzbiztonsági tanúsítvány megfelel az EN 1634 és EN 1125 szabványoknak Cikkszám Eszköz megnevezése Mennyiség DC300+L190 Ajtóbehúzó 1 db Pánikrúd, 1 ponton záródó, rászegzős 1 db EN3000 Külső oldali kilincs, cilinder kivágással 1 db 22

24 DC300 EN

25 Mechanikus vezérlésű tűzgátló és pánik ajtók Mechanikus vezérlésű tűzgátló és pánik ajtó egyszárnyú 2. változat (EN1125, EN1634) Követelmény: Tűzgátló ajtó pánikrúddal (rejtett változat). EN 1634 és EN 1125 számú szabványok betartása. Megoldás leírása: Az ajtót tűzálló ajtóbehúzóval, tűzvédelmi minősítésű bevéső pánikzárral és pánikrúddal szerelték fel. A távozás szabadon lehetséges az EN 1125 pánikrúd révén. A beléptetés kulccsal történik. Pánikrúd/külső veret (pl. kilincs). Előnyök: a zár kulccsal zárható és növelhető a biztonság, tűzbiztonsági tanúsítvány megfelel az EN 1634 és EN 1125 szabványoknak Cikkszám Eszköz megnevezése Mennyiség DC300+L190 Ajtóbehúzó 1 db 1769 (72/65) 9670 (92/30-45) Pánik funkciós bevéső zár, tűzálló minősítéssel 1 db ff-8000 Pánikrúd a bevésőzárhoz 1 db 709/809/819-es széria Biztonsági pajzs, kilincs/kilincs 1 db 24

26 DC (72/65) 709/809/819-es széria ff

27 Mechanikus vezérlésű tűzgátló és pánik ajtók Mechanikus vezérlésű tűzgátló és pánik ajtó kétszárnyú 1. változat (EN1125, EN1634) Követelmény: Tűzgátló kétszárnyú ajtó pánikrúddal. Távozás a pánikrúddal mindkét szárnyon át. EN 1634, és EN 1125 számú szabványok betartása. Megoldás leírása: Az ajtót kétszárnyú tűzálló mechanikus csukássorend-szabályozóval és pánikrúddal szerelték fel. A távozás szabadon lehetséges az EN 1125 pánikrúd révén. A beléptetés a külső veret zárbetéte kulcsával történik. Pánikrúd/külső veret (pl. kilincs, elfordítható gomb). Az ajtók rögzítését a pánikrúd mechanikus tartásával oldják meg (EN 1634). Előnyök: a kétszárnyú ajtók követelményének történő megfelelés bármelyik szárnyon át való távozás lehetőségével felületi telepítés. Cikkszám Eszköz megnevezése Mennyiség G461 Mechanikus csukássorend-szabályozó 1 db DC500/700 Ajtóbehúzó 2 db Pánikrúd, 1 ponton záródó, rászegzős 1 db Pánikrúd, 2 ponton záródó, rászegzős 1 db EN3000 Külső oldali kilincs, cilinder kivágással 1 db 26

28 G461 DC500/700 EN

29 Mechanikus vezérlésű tűzgátló és pánik ajtók Mechanikus vezérlésű tűzgátló és pánik ajtó kétszárnyú 2. változat (EN1125, EN1634) Követelmény: Tűzgátló kétszárnyú ajtó pánikrúddal. Távozás a pánikrúddal mindkét szárnyon át. EN 1634 és EN 1125 számú szabványok betartása. Megoldás leírása: Az ajtót kétszárnyú tűzálló mechanikus csukássorend-szabályozóval és bevésőzáras pánikrúddal szerelték fel. A távozás szabadon lehetséges az EN 1125 pánikrúd révén. A beléptetés kulccsal történik. Pánikrúd/külső veret (pl. kilincs, elfordítható gomb). Az ajtók rögzítését a pánikrúd mechanikus tartásával oldják meg (EN 1634). Előnyök: a kétszárnyú ajtók elektromos vezérlés követelményének történő megfelelés bármelyik szárnyon át való távozás lehetőségével rejtett telepítés - dizájn Cikkszám Eszköz megnevezése Mennyiség G461 Mechanikus csukássorend-szabályozó 1 db DC500/700 Ajtóbehúzó 2 db 1901 Pánikfunkciós bevéső zár, aktív oldal 1 db 1921 Pánikfunkciós bevéső zár, passzív oldal 1 db 1932 Rejtett rudazat 1 db ff-8000 Pánikrúd a bevésőzárhoz, cilinder kivágással 1 db ff-8000 Pánikrúd a bevésőzárhoz, cilinder kivágás nélkül 1 db 709/809/819-es széria Biztonsági pajzs, kilincs/kilincs 1 db 28

30 G461 DC500/ DC500/ /809/819-es széria ff-8000 ff

31 Mechanikus vezérlésű vészkijárati ajtók Mechanikus vezérlésű vészkijárati ajtó állapot-visszajelzéssel egyszárnyú (EN179) Követelmény: Vészkijárati ajtó állapot-visszajelzéssel. EN 179 számú szabvány betartása. Megoldás leírása: Az ajtót mechanikus önreteszelő zárral, kilincs/gomb verettel és süllyesztett fém kábelátvezetőkkel szerelték fel. A beléptetés a zárbetét segítségével történik. A távozást a pánikkilinccsel biztosítják az EN 179 szabvány szerint. Előnyök: zár állapot-visszajelzés magas biztonsági besorolás (3. osztály) akár 4 pontos folyamatos záródás Cikkszám Eszköz megnevezése Mennyiség EL2xx/3xx Abloy mechanikus zár, állapot-visszajelzéssel 1 db EA280 Kábelátvezető 1 db EA218/219 Kábel 1 db EA Ütközőlap 1 db IKON SX Biztonsági pajzs, kilincs/gomb 1 db 30

32 EA280 EL2xx/3xx EA218/219 IKON SX 31

33 Mechanikus vezérlésű vészkijárati ajtók Mechanikus vezérlésű vészkijárati ajtó egyszárnyú (EN179) Követelmény: Vészkijárati ajtó pánikkilinccsel. EN 179 számú szabvány betartása. Megoldás leírása: Az ajtót tűzvédelmi minősítésű bevéső pánikzárral szerelték fel. A távozás szabadon lehetséges a pánikkilincs révén, EN179. A beléptetés kulccsal történik. Kilincs/fogantyú veret. Előnyök: a zár kulccsal zárható és növelhető a biztonság megfelel az EN 179 szabványnak Cikkszám Eszköz megnevezése Mennyiség 1769 (72/65) 9670 (92/30-45) Pánik funkciós bevéső zár, tűzálló minősítéssel 1 db IKON SX Biztonsági pajzs, kilincs/fogantyú 1 db 32

34 1769 (72/65) IKON SX 33

35 Mechanikus vezérlésű pánik ajtók Mechanikus vezérlésű pánik ajtó kétszárnyú 1. változat (EN1125) Követelmény: Kétszárnyú ajtó. Távozás a pánikrúddal mindkét szárnyon át. EN 1634 és EN 1125 számú szabványok betartása. Megoldás leírása: Az ajtót rászegzős pánikrúddal szerelték fel mindkét szárnyon. A távozás szabadon lehetséges a pánikrúd használatával (EN 1125). A beléptetés kulccsal történik. Pánikrúd/külső veret (pl. kilincs, elfordítható gomb). Az ajtók rögzítését a pánikrúd mechanikus tartásával oldják meg. Előnyök: a kétszárnyú ajtók elektromos vezérlés követelményének történő megfelelés bármelyik szárnyon át való távozás lehetőségével felületi telepítés Cikkszám Eszköz megnevezése Mennyiség Pánikrúd, 1 ponton záródó, rászegzős 1 db Pánikrúd, 2 ponton záródó, rászegzős 1 db EN3000 Külső oldali kilincs, cilinder kivágással 1 db 34

36 EN

37 Mechanikus vezérlésű pánik ajtók Mechanikus vezérlésű pánik ajtó kétszárnyú 2. változat (EN1125) Követelmény: Kétszárnyú ajtó. Távozás a pánikrúddal mindkét szárnyon át. EN 1634 és EN 1125 számú szabványok betartása. Megoldás leírása: Az ajtót bevésőzáras pánikrúddal szerelték fel mindkét szárnyon. A távozás szabadon lehetséges az EN 1125 pánikrúd használatával. A beléptetés kulccsal történik. Pánikrúd/külső veret (pl. kilincs, elfordítható gomb). Az ajtók rögzítését a pánikrúd mechanikus tartásával oldják meg. Előnyök: a kétszárnyú ajtók elektromos vezérlés követelményének történő megfelelés bármelyik szárnyon át való távozás lehetőségével rejtett telepítés - dizájn Cikkszám Eszköz megnevezése Mennyiség 1901 Pánikfunkciós bevéső zár, aktív oldal 1 db 1921 Pánikfunkciós bevéső zár, passzív oldal 1 db 1932 Rejtett rudazat 1 db ff-8000 Pánikrúd a bevésőzárhoz, cilinder kivágással 1 db ff-8000 Pánikrúd a bevésőzárhoz, cilinder kivágás nélkül 1 db 709/809/819-es széria Biztonsági pajzs, kilincs/kilincs 1 db 36

38 709/809/819-es széria ff-8000 ff

39 Elektromos vezérlésű tűzgátló ajtók Elektromos vezérlésű tűzgátló ajtó egyszárnyú (EN1634) Követelmény: Elektromos vezérlés elektromos vezérlésű beléptetés vagy kiléptetés. EN 1634 szabvány betartása. Megoldás leírása: Az ajtót tűzálló ajtóbehúzóval, valamint tűzvédelmi minősítésű zárfogadóval szerelték fel. Szokványos módban az ajtón át a külső/belső kártyaolvasóval biztosított a be- vagy kiléptetés. Az ajtó záródását egy ajtóbehúzó biztosítja. Tűz esetén (áramszünet), az ajtó átjárhatatlanná válik mindkét irányból (csak a zárbetét kulcsával nyitható). Előnyök: egyszerű és gyors telepítés megbízható működés költséghatékony A berendezés specifikációja Cikkszám Eszköz megnevezése Mennyiség DC300+L190 Ajtóbehúzó 1 db ff Zárfogadó tűzgátló minősítéssel, ProFix 1 db ff Hosszú előlap, ProFix 1 db 1769 (72/65) 9600 (92/25-45) Bevéső zár tűzálló minősítéssel 1 db HID HID kártyaolvasó 1 db IKON SX Biztonsági pajzs, fogantyú/fogantyú 1 db 38

40 DC (72/65) HID IKON SX ff HID 39

41 Elektromos vezérlésű tűzgátló ajtók Elektromos vezérlésű tűzgátló ajtó kétszárnyú (EN1634) Követelmény: Elektromos vezérlés elektromos vezérlésű beléptetés/kiléptetés. EN 1634 számú szabvány betartása. Megoldás leírása: Az ajtót kétszárnyú tűzálló mechanikus csukássorend-szabályozóval, tűzvédelmi minősítésű bevésőzárral, ajtóbehúzóval, ajtóverettel, automatikus reteszekkel és süllyesztett fém kábelátvezetővel szerelték fel. Szokványos módban az ajtón át a külső/belső kártyaolvasóval lehet be- vagy kilépni. Az aktív szárny nyitásakor automatikusan kiold a passzív szárny is (a reteszek visszahúzódnak és a passzív szárnyat a kitámasztó tartja zárva). Elektromos tűzriasztás esetén (áramszünet) az ajtó átjárhatatlanná válik mindkét irányból (csak a zárbetét kulcsával nyitható). Előnyök: ez a változat kényelmes átjárást biztosít az ajtó teljes szélességében (pl.: kórházak, raktárak, üzlethelységek stb.) beépített csukássorrend szabályzás. Cikkszám Eszköz megnevezése Mennyiség G461 Mechanikus csukássorend-szabályozó 1 db DC500 / DC700 Ajtóbehúzó 2 db ff Zárfogadó tűzgátló minősítéssel, ProFix 1 db ff Hosszú előlap, ProFix 1 db 1769 (72/65) 9600 (92/25-45) Bevéső zár tűzálló minősítéssel 1 db IKON SX Biztonsági pajzs, fogantyú/fogantyú 1 db 2396 ASSA letűző 2 db EA280 Kábelátvezető 1 db HID HID kártyaolvasó 1 db 40

42 G461 HID DC500 / DC (72/65) EA280 HID IKON SX ff

43 Elektromos vezérlésű tűzgátló ajtók Elektromos vezérlésű tűzgátló ajtó az ajtók nyitott állapotban tartása kétszárnyú (EN1634) Követelmény: Tűzgátló ajtó, az ajtók nyitva tartása. EN 1634 számú szabvány betartása. Megoldás leírása: A kétszárnyú ajtókra tűzvédelmi tűzálló elektromechanikus nyitvatartó eszközt beépített csukássorendszabályozóval, belső koordinátorral, tűzvédelmi minősítésű bevésőzárral, kilincs/kilincs verettel és automatikus reteszeket szereltek. Szokványos módban az ajtókat a kitámasztórendszer nyitott állapotban tartja. Riasztás esetén (az elektromos tűzjelző lecsatlakozásakor) a szárnyak záródnak, a passzív szárny rögzül a reteszekkel, és az aktív szárnyban kerül telepítésre a zár kilincs/kilincs verettel (EN 1634). Előnyök: ez a változat kényelmes átjárást biztosít az ajtó teljes szélességében (pl.: kórházak, raktárak, üzlethelységek stb.) elegáns megoldás belső koordinátor gazdaságos és könnyű összeszerelés Cikkszám Eszköz megnevezése Mennyiség G462 Elektromechanikus nyitvatartó eszköz beépített csukássorend-szabályozóval 1 db DC500/700 Ajtóbehúzó 2 db 1769 (72/65) 9600 (92/25-45 Bevéső zár tűzálló minősítéssel 1 db IKON SX Biztonsági pajzs, kilincs/kilincs 1 db 2396 ASSA letűző 2 db 42

44 DC500/700 G (72/65) IKON SX

45 Elektromos vezérlésű tűzgátló ajtók Elektromos vezérlésű tűzgátló ajtó szabad átjárás az ajtóbehúzó ellenállása nélkül egyszárnyú (EN1634) Követelmény: Tűzgátló ajtó, szabad átjárás (az ajtóbehúzó terhelése nélkül). EN 1634 számú szabvány betartása. Megoldás leírása: Az egyszárnyú ajtóra speciális tűzvédelmi ajtóbehúzót, tűzvédelmi minősítésű bevésőzárat és kilincs/ kilincs veretet szereltek. Szokványos módban az ajtók a belső ajtóbehúzó terhelése nélküli állapotban vannak. Riasztás esetén (az elektromos tűzjelző lecsatlakozásakor) kiold az ajtóbehúzó szelepe, és az ajtók automatikusan bezáródnak (EN 1634). Előnyök: ez a változat kényelmes átjárást biztosít az ajtó standard ajtóként viselkedik ajtóbehúzó nélkül alkalmas kórházakba nyugdíjas otthonokba konferenciatermekbe Cikkszám Eszköz megnevezése Mennyiség DC640 Free swing csukó 1 db L690/G694 Free swing kar 1 db 1769 (72/65) 9600 (92/25-45) Bevéső zár tűzálló minősítéssel 1 db IKON SX Biztonsági pajzs, kilincs/kilincs 1 db 44

46 DC (72/65) IKON SX 45

47 Elektromos vezérlésű tűzgátló és vészkijárati ajtó Elektromos vezérlésű tűzgátló és vészkijárati ajtó (fordított működéssel) egyszárnyú (EN179, EN1634) Követelmény: Elektromos vezérlésű beléptetés. EN 1634, EN 179 számú szabványok betartása. Megoldás leírása: Az ajtót tűzálló ajtóbehúzóval, elektromechanikus önreteszelő zárral, kilincs/kilincs verettel és süllyesztett fém kábelátvezetőkkel szerelték fel. Szokványos módban az ajtón át a kártyaolvasóval lehet belépni. A távozást a pánikkilinccsel biztosítják az EN 179 szabvány szerint. Elektromos tűzriasztás esetén (áramszünet) az elektromechanikus zár fordított működésnek köszönhetően aktiválódik a külső kilincs biztosítva ezzel a tűzvédelmi egységek bejutását az épületbe. Az EN 1634 szabvány követelményei a tűzálló ajtóbehúzó és az zár önreteszelő funkciójával teljesülnek az ajtó legalább két ponton tart szilárdan. Előnyök: minden megkövetelt szabvány és funkció biztosítása állapot-visszajelzés variálható zárszerkezet magas biztonsági besorolás (3. osztály) 4 pontos záródás is lehetséges Cikkszám Eszköz megnevezése Mennyiség DC300+L190 Ajtóbehúzó 1 db EL4xx/5xx Abloy elektromechanikus zár 1 db EA280 Kábelátvezető 1 db EA218/219 Kábel 1 db IKON SX Biztonsági pajzs, kilincs/kilincs 1 db EA Ütközőlap 1 db HID HID kártyaolvasó 1 db 46

48 DC300 HID EA280 EL4xx/5xx HID EA218/219 IKON SX 47

49 Elektromos vezérlésű tűzgátló és pánik ajtók Elektromos vezérlésű tűzgátló és pánik ajtó (fordított működéssel) egyszárnyú (EN1125, EN1634) Követelmény: Elektromosan vezérelt belépés. Menekülés a pánikrúd lenyomásával. EN 1634, EN 1125 számú szabványok betartása. Megoldás leírása: Az ajtót tűzálló ajtóbehúzóval, elektromechanikus önreteszelő zárral, pánikrúd verettel és süllyesztett fém kábelátvezetőkkel szerelték fel. Szokványos módban az ajtót ellenőrzött beléptetésre használják (kártyaolvasó). A távozást az EN 1125 szabvány szerinti pánikrúddal biztosítják. Elektromos tűzriasztás esetén (áramszünet) az elektromechanikus zár fordított működésének köszönhetően aktiválódik a külső kilincs biztosítva ezzel a tűzvédelmi egységek bejutását az épületbe. Az EN 1634 szabvány követelményei a tűzálló ajtóbehúzó és a zár önreteszelő funkciójával teljesülnek az ajtó legalább két ponton tart szilárdan. Előnyök: magas szintű biztosítás akár 4 pontos záródás kényelmes hozzáférés a zárszerkezet állapot-visszajelzése Cikkszám Eszköz megnevezése Mennyiség DC300+L190 Ajtóbehúzó 1 db EL4xx/5xx Abloy elektromechanikus zár 1 db EA280 Kábelátvezető 1 db EA218/219 Kábel 1 db 709/809/819-es széria Biztonsági pajzs, kilincs/kilincs 1 db ff-8000 Pánikrúd a bevésőzárhoz 1 db EA Ütközőlap 1 db HID HID kártyaolvasó 1 db 48

50 DC300 HID EA280 EL4xx/5xx HID 709/809/819-es széria EA218/219 ff

51 Elektromos vezérlésű tűzgátló és pánik ajtók Elektromos vezérlésű tűzgátló és pánik ajtó (fordított működéssel) kétszárnyú 1. változat (EN1125, EN1634) Követelmény: Elektromos vezérlésű beléptetés. A pánikrúd az aktív szárnyban. EN 1634, EN 1125 számú szabványok betartása. Megoldás leírása: Az ajtót kétszárnyú tűzálló Mechanikus csukássorend-szabályozóval, tűzálló ajtóbehúzóval, elektromechanikus önreteszelő zárral, pánikrúd verettel, automatikus reteszekkel, és süllyesztett fém kábelátvezetőkkel szerelték fel. Szokványos módban az ajtót ellenőrzött beléptetésre használják (kártyaolvasó). A távozást az EN 1125 szabvány szerinti pánikrúddal biztosítják. Az aktív szárny nyitásakor automatikusan kiold a passzív szárny is (a reteszek visszahúzódnak és a passzív szárnyat a kitámasztó tartja zárva). Elektromos tűzriasztás esetén (tápfeszültség oldása) az elektromechanikus zár fordított működésének köszönhetően aktiválódik a külső kilincs, biztosítva ezzel a tűzvédelmi egységek bejutását az épületbe. Az EN 1634 szabvány követelményei a tűzálló ajtóbehúzó és az zár önreteszelő funkciójával teljesülnek az ajtó legalább két ponton tart szilárdan. Előnyök: ez a változat kényelmes átjárást biztosít az ajtó teljes szélességében (pl.: kórházak, raktárak, üzlethelységek stb.) magas szintű biztosítás, akár 4 pontos záródás a zárszerkezet állapot-visszajelzése beépített csukássorrend szabályzás Cikkszám Eszköz megnevezése Mennyiség G461 Mechanikus csukássorend-szabályozó 1 db DC500/700 Ajtóbehúzó 2 db EL4xx/5xx Abloy elektromechanikus zár 1 db EA280 Kábelátvezető 1 db EA218/219 Kábel 1 db 709/809/819-es széria Biztonsági pajzs, kilincs/kilincs 1 db ff-8000 Pánikrúd a bevésőzárhoz 1 db EA Ütközőlap 1 db 2396 ASSA letűző 2 db HID HID kártyaolvasó 1 db 50

52 G461 DC500/700 EA218/219 EL4xx/5xx HID HID 709/809/819-es széria ff

53 Elektromos vezérlésű tűzgátló és pánik ajtók Elektromos vezérlésű tűzgátló és pánik ajtó (fordított működéssel) kétszárnyú 2. változat (EN1125, EN1634) Követelmény: Elektromos vezérlés elektromos vezérlésű beléptetés/kiléptetés. Menekülés a pánikrúd lenyomásával mindkét szárnyon. EN 1634, EN 1125 számú szabványok betartása. Megoldás leírása: Az ajtót kétszárnyú tűzálló mechanikus csukássorend-szabályozóval, tűzálló ajtóbehúzókkal, mikrokapcsolós pánikrúd verettel és vészkijáratra minősített elektromos zárfogadóval szerelték fel a vészkijáratok számára. Szokványos módban az ajtón át a belépést kártyaolvasóval oldják meg, amely oldja az elektromos zárfogadó feszültségét. A távozás mindig szabad lesz a mikrokapcsolós pánikrúd használatával, amely a lenyomása után oldja az elektromos zárfogadó feszültségét (EN 1125). Elektromos tűzriasztás esetén (áramszünet) az elektromechanikus zár fordított működésnek köszönhetően kiold, biztosítva ezzel a tűzvédelmi egységek bejutását az épületbe. Az ajtók rögzítését a pánikrúd mechanikus tartásával oldják meg (EN 1634). Előnyök: a kétszárnyú ajtók elektromos vezérlés követelményének történő megfelelés bármelyik szárnyon át való távozás lehetőségével felületre való telepítés beépített csukássorrend szabályzás Cikkszám Eszköz megnevezése Mennyiség G461 Mechanikus csukássorend-szabályozó 1 db DC500/700 Ajtóbehúzó 2 db ff-332 Vészkijárati zárfogadó, ProFix 1 db ff Hosszú előlap, ProFix 1 db Pánikrúd, 1 ponton záródó, rászegzős, 1 db Pánikrúd, 2 ponton záródó, rászegzős 1 db EN3100 Külső oldali kilincs, cilinder kivágás nélkül 1 db EA280 Kábelátvezető 1 db HID HID kártyaolvasó 1 db Rugós csapda 1 db 52

54 G461 DC500/ HID ff-332 HID EA280 EN

55 Elektromos vezérlésű tűzgátló és pánik ajtók Mechanikus vezérlésű tűzgátló és pánik ajtó kétszárnyú (EN1125, EN1634) Követelmény: Tűzgátló kétszárnyú ajtó pánikrúddal. Távozás a pánikrúddal mindkét szárnyon át. EN 1634 és EN 1125 számú szabványok betartása. Megoldás leírása: Az ajtót kétszárnyú tűzálló mechanikus csukássorend-szabályozóval és pánikrúddal szerelték fel. A távozás szabadon lehetséges az EN 1125 pánikrúd révén. A beléptetés a zárbetét kulcsával történik. Pánikrúd/külső veret (pl. kilincs, elfordítható gomb). Az ajtók rögzítését a pánikrúd mechanikus tartásával oldják meg (EN 1634). Előnyök: ez a változat kényelmes átjárást biztosít az ajtó teljes szélességében (pl.: kórházak, raktárak, üzlethelységek stb.) beépített csukássorrend szabályzás ajtó állapot visszajelzés (kiviteltől függően) Cikkszám Eszköz megnevezése Mennyiség G461 Mechanikus csukássorend-szabályozó 1 db DC500/700 Ajtóbehúzó 2 db PE060/160 Abloy mechanikus zár 1 db PE92X Abloy mechanikus zár, passzív oldal 1 db PBE0X Pánikrúd a bevésőzárhoz, cilinder kivágással 1 db PBE0X Pánikrúd a bevésőzárhoz, cilinder kivágás nélkül 1 db 54

56 G461 DC500/700 PE060/160 PBE0X 55

57 Elektromos vezérlésű pánikajtók Elektromos vezérlésű pánik ajtó (fordított működéssel) 1. változat kétszárnyú (EN1125) Követelmény: Elektromos vezérlés elektromos vezérlésű beléptetés. Menekülés a pánikrúd lenyomásával az aktív szárnyon. EN 1125 számú szabvány betartása. Megoldás leírása: Az ajtót kétszárnyú tűzálló mechanikus csukássorend-szabályozóval, tűzálló ajtóbehúzóval, elektromechanikus önreteszelő zárral, pánikrúd verettel, automatikus reteszekkel, és süllyesztett fém kábelátvezetőkkel szerelték fel. Szokványos módban az ajtón át egy külső kártyaolvasóval biztosított az átjárás. A távozást az EN 1125 szabvány szerinti pánikrúddal biztosítják. Az aktív szárny nyitásakor automatikusan kiold a passzív szárny is (a reteszek visszahúzódnak és a passzív szárnyat a kitámasztó tartja zárva). Elektromos tűzriasztás esetén (tápfeszültség oldása) az elektromechanikus zár fordított működésnek köszönhetően aktiválódik a külső kilincs biztosítva ezzel a tűzvédelmi egységek bejutását az épületbe. Előnyök: ez a változat kényelmes átjárást biztosít az ajtó teljes szélességében (pl.: kórházak, raktárak, üzlethelységek stb.) magas szintű biztosítás akár 4 pontos záródás a zárszerkezet állapot-visszajelzése beépített csukássorrend szabályzás Cikkszám Eszköz megnevezése Mennyiség G461 Mechanikus csukássorend-szabályozó 1 db DC500/700 Ajtóbehúzó 2 db EL4xx/5xx Abloy elektromechanikus zár 1 db EA280 Kábelátvezető 1 db EA218/219 Kábel 1 db EA Ütközőlap 1 db 2396 ASSA letűző 2 db 709/809/819-es széria Biztonsági pajzs, kilincs/kilincs 1 db ff-8000 Pánikrúd a bevésőzárhoz 1 db HID HID kártyaolvasó 1 db 56

58 DC500/700 G461 EA /809/819-es széria HID EL4xx/5xx HID EA218/ ff

59 Elektromos vezérlésű pánikajtók Elektromos vezérlésű pánik ajtó (fordított működéssel) 2. változat kétszárnyú (EN1125) Követelmény: Elektromos vezérlés elektromos vezérlésű beléptetés. Távozás a pánikrúd segítségével mindkét szárnyon. EN 1125 szabvány betartása. Megoldás leírása: Az ajtót elektromos érintőszenzoros pánikrúddal és vészkijáratra minősített fordított működésű elektromos zárfogadóval szerelték fel. Szokványos módban az ajtón át a belépést kártyaolvasóval oldják meg, amely oldja az elektromos zárfogadót így az ajtó nyithatóvá válik. A távozás mindig szabad lesz az érintőszenzoros pánikrúd használatával, amely az érintése után oldja az elektromos zárfogadót (EN 1125). Elektromos tűzriasztás esetén (áramszünet) a vészkijáratra minősített zárfogadó kiold (fordított működés), biztosítva ezzel a tűzvédelmi egységek bejutását az épületbe. Előnyök: könnyű telepítés élettartam-garancia a Securitron pánikrúdra kényelmes kezelés mozgássérültek beléptetése Cikkszám Eszköz megnevezése Mennyiség ff-332 Vészkijárati zárfogadó, ProFix 2 db ff Hosszú előlap, ProFix 2 db Securitron TSB Elektromos érintőszenzoros pánikrúd 2 db EA280 Kábelátvezető 2 db HID HID kártyaolvasó 1 db Rugós csapda 2 db 58

60 ff EA280 HID HID Securitron TSB 59

61 Elektromos vezérlésű pánikajtók Elektromos vezérlésű pánik ajtó (fordított működéssel) 3. változat kétszárnyú (EN1125) Követelmény: Elektromos vezérlésű beléptetés. Pánikrúd mindkét szárnyon. EN Szabvány betartása. Megoldás leírása: Az ajtót mikrokapcsolós pánikrúddal és vészkijárati ajtókhoz minősített elektromos zárfogadóval szerelték fel. Szokványos módban az ajtót ellenőrzött beléptetésre használják (kártyaolvasó). Szokványos módban az ajtón át a kártyaolvasóval lehet belépni. A távozás mindig szabad lesz a pánikrúd használatával, EN 1125 szabvány. Elektromos tűzriasztás esetén (áramszünet) az elektromos nyitó kiold (fordított működés), biztosítva ezzel a tűzvédelmi egységek bejutását az épületbe. Előnyök: felületi telepítés gazdaságos megoldás Cikkszám Eszköz megnevezése Mennyiség Pánikrúd, 1 ponton záródó, rászegzős 1 db Pánikrúd, 2 ponton záródó, rászegzős 1 db EN3000 Külső oldali kilincs, cilinder kivágással 1 db ff Zárfogadó, felületre szerelt 1 db ff Előlap 1 db EA280 Kábelátvezető 1 db HID HID kártyaolvasó 1 db 60

62 ff EA280 EN3000 HID HID

63 Elektromosan mozgatott tűzgátló ajtó Elektromosan mozgatott tűzgátló ajtó egyszárnyú (EN179, EN1634) Követelmény: Elektromosan vezérelt belépés. A hajtóegységnek biztosítania kell az automatikus nyitást és zárást, valamint a távirányítást (például mozgáskorlátozott személyek belépése). EN 1634 és EN 179 számú szabványok betartása. Megoldás leírása: Az ajtót DA961 elektrohidraulikus ajtóbehúzóval és elektromotoros önreteszelő zárral szerelték fel. Szokványos módban az ajtón át a kártyaolvasóval lehet belépni (automatikus nyitás). A távozás mindig szabad lesz a pánikkilinccsel (kilincset lenyomva automatikus nyitás) EN 179 szabvány szerint. Az automatika vezérli az ajtószárnyakat, és lehetővé teszi a távirányítást (például mozgáskorlátozott személyek bejutásához stb.). Elektromos tűzriasztás esetén (áramszünet) az ajtó automatikusan záródik az EN 1634 szabvány szerinti belső ajtóbehúzóval. A tűzszakasz határolót az elektromechanikus zár önreteszelő funkciója révén alakítják ki. A belépés a zárbetét segítségével lehetséges. Előnyök: magas biztonsági szint akár 4 pontos záródás kényelmes hozzáférés zárszerkezet állapot-visszajelzése Cikkszám Eszköz megnevezése Mennyiség DA961 Ajtó automatika 1 db L147/L149 Kar az automatikához 1 db EL4xx/5xx Abloy motoros zár 1 db EA280 Kábelátvezető 1 db EA218/219 Kábel 1 db IKON SX Biztonsági pajzs, gomb/kilincs 1 db EA Ütközőlap 1 db HID HID kártyaolvasó 1 db 62

64 DA961 HID EA280 EL4xx/5xx HID EA218/219 IKON SX 63

65 Elektromosan mozgatott tűzgátló és vészkijárati ajtók Elektromosan mozgatott tűzgátló és vészkijárati ajtó (fordított működéssel) egyszárnyú, egyirányú beléptetés (EN179, EN1634) Követelmény: Elektromos vezérlésű beléptetés a hajtott ajtókkal. A hajtóegységnek biztosítania kell az automatikus nyitást és zárást, valamint a távirányítást (például mozgáskorlátozott személyek belépése). EN 1634 és EN 179 szabványok betartása. Megoldás leírása: Az ajtót DA960 elektromechanikus ajtó automatikával és elektromotoros önreteszelő zárral szerelték fel. Szokványos módban az ajtón át a kártyaolvasóval lehet belépni. A távozás mindig szabad lesz, mely a pánikkilinccsel biztosított az EN 179 szabvány szerint. Az ajtóbehúzó automatikusan vezérli az ajtószárnyakat, és lehetővé teszi a távirányítást (például mozgáskorlátozott személyek bejutásához stb.). Áramszünet esetén a belépés a zárbetét segítségével lehetséges. Előnyök: magas biztonsági szint akár 4 pontos záródás kényelmes hozzáférés a zárszerkezet állapot-visszajelzése Cikkszám Eszköz megnevezése Mennyiség DA961 Ajtó automatika 1 db L147/L149 Kar az automatikához 1 db EL4xx/5xx Abloy motoros zár 1 db EA280 Kábelátvezető 1 db EA218/219 Kábel 1 db IKON SX Biztonsági pajzs, gomb/kilincs 1 db EA Ütközőlap 1 db HID HID kártyaolvasó 1 db 64

66 DA961 HID EA218/219 EL4xx/5xx HID EA280 IKON SX 65

67 Elektromosan mozgatott tűzgátló és vészkijárati ajtók Elektromosan mozgatott tűzgátló és vészkijárati ajtó (fordított működéssel) egyszárnyú, kétirányú beléptetés (EN179, EN1634) Követelmény: Elektromos vezérlésű beléptetés a hajtott ajtókkal. A hajtóegységnek biztosítania kell az automatikus nyitást és zárást, valamint a távirányítást (például mozgáskorlátozott személyek belépése). EN 1634 és EN 179 szabványok betartása. Megoldás leírása: Az ajtót DA960 elektromechanikus ajtó automatikával és elektromotoros önreteszelő zárral szerelték fel. Szokványos módban az ajtón át a kártyaolvasóval lehet belépni. A távozás mindig szabad lesz, mely a pánikkilinccsel biztosított az EN 179 szabvány szerint. Az ajtóbehúzó automatikusan vezérli az ajtószárnyakat, és lehetővé teszi a távirányítást (például mozgáskorlátozott személyek bejutásához stb.). Áramszünet esetén a belépés a zárbetét segítségével lehetséges. Előnyök: magas biztonsági szint akár 4 pontos záródás kényelmes hozzáférés a zárszerkezet állapot-visszajelzése kiiktatható belső kilincs Cikkszám Eszköz megnevezése Mennyiség DA961 Elektromechanikus ajtóautomatika 1 db L147/149 Kar az automatikához 1 db EL4xx/5xx Abloy motoros zár, kiiktatható belső kilinccsel 1 db EA280 Kábelátvezető 1 db EA218/219 Kábel 1 db IKON SX Biztonsági pajzs, gomb/kilincs 1 db HID HID kártyaolvasó 2 db 66

68 DA961 HID EA280 EL4xx/5xx HID EA218/219 IKON SX 67

69 Elektromosan mozgatott tűzgátló és pánik ajtók Elektromosan mozgatott tűzgátló és pánik ajtó egyszárnyú (EN1125, EN1634) Követelmény: Elektromos vezérlésű beléptetés a hajtott ajtókkal. A hajtóegységnek biztosítania kell az automatikus nyitást és zárást, valamint a távirányítást (például mozgáskorlátozott személyek belépése). EN 1634 és EN 1125 szabványok betartása. Megoldás leírása: Az ajtót DA961 elektromechanikus ajtó automatika és elektromotoros önreteszelő zárral szerelték fel. Szokványos módban az ajtón át a kártyaolvasóval lehet belépni. A távozást az EN 1125 szabvány szerinti pánikrúddal biztosítják. Az ajtóbehúzó automatikussan vezérli az ajtószárnyakat, és lehetővé teszi a távirányítást (például mozgáskorlátozott személyek bejutásához stb.). Elektromos tűzriasztás esetén (áramszünet) az ajtó automatikusan záródik az EN 1634 szabvány szerinti belső ajtóbehúzóval. A tűzszakasz határolót az elektromechanikus zár önreteszelő funkciója révén alakítják ki. A belépés a zárbetét segítségével lehetséges. Előnyök: magas biztonsági szint akár 4 pontos záródás kényelmes hozzáférés a zárszerkezet állapot-visszajelzése Cikkszám Eszköz megnevezése Mennyiség DA961 Elektromechanikus ajtó automatika 1 db L147/L149 Kar az automatikához 1 db EL4xx/5xx Abloy motoros zár 1 db EA280 Kábelátvezető 1 db EA218/219 Kábel 1 db 309/409/509-es széria Biztonsági pajzs, gomb/kilincs 1 db ff-8000 Pánikrúd a bevésőzárhoz 1 db EA Ütközőlap 1 db HID HID kártyaolvasó 1 db 68

70 DA /409/509-es széria HID EA280 EL4xx/5xx HID EA218/219 ff

71 Elektromosan mozgatott tűzgátló és pánik ajtók Elektromosan mozgatott tűzgátló és pánik ajtó kétszárnyú (EN1125, EN1634) Követelmény: Tűzgátló kétszárnyú ajtó pánikrúddal. Elektromos vezérlésű beléptetés a hajtott ajtókkal. A hajtóegységnek biztosítania kell az automatikus nyitást és zárást mindkét szárnyon, valamint a távirányítást (például mozgáskorlátozott személyek belépése). EN 1634 és EN 1125 szabványok betartása mindkét szárnyon át. Távozás a pánikrúddal mindkét szárnyon át. Megoldás leírása: Az ajtót DA961 elektromechanikus ajtó automatika és elektromotoros önreteszelő zárral szerelték fel. A távozás szabadon lehetséges a pánikrúdak révén. A beléptetés a zárbetét kulcsával, vagy a beléptető rendszer által történik. Pánikrúd/külső veret (pl. kilincs, elfordítható gomb). Az ajtók rögzítését a pánikrúd mechanikus tartásával oldják meg, EN Előnyök: A kétszárnyú ajtók elektromos vezérlés követelményének történő megfelelés bármelyik szárnyon át való távozás lehetőségével. Ajtó állapot visszajelzés. Cikkszám Eszköz megnevezése Mennyiség DA961 Elektromechanikus ajtóautomatika 2 db L147/149 Kar az automatikához 2 db PE420/520 Abloy motoros zár 1 db PE92X Abloy elektromechanikus zár, passzív oldal 1 db PBE0X Pánikrúd a bevésőzárhoz, cilinder kivágással 1 db PBE0X Pánikrúd a bevésőzárhoz, cilinder kivágás nélkül 1 db HID HID kártyaolvasó 2 db 70

72 DA961 EA280 HID PE420/520 HID PBE0X 71

73 Elektromosan mozgatott tűzgátló és pánik ajtók Elektromechanikus vezérlésű tűzgátló és pánik ajtó kétszárnyú (EN1125, EN1634) Követelmény: Tűzgátló kétszárnyú ajtó pánikrúddal. Távozás a pánikrúddal mindkét szárnyon át. EN 1634 és EN 1125 számú szabványok betartása. Megoldás leírása: Az ajtót kétszárnyú tűzálló Mechanikus csukássorend-szabályozóval és pánikrúddal szerelték fel. A távozás szabadon lehetséges az EN 1125 pánikrúd révén. A beléptetés a zárbetét kulcsával, vagy a beléptető rendszer által történik. Pánikrúd/külső veret (pl. kilincs, elfordítható gomb). Az ajtók rögzítését a pánikrúd mechanikus tartásával oldják meg (EN 1634). Előnyök: a kétszárnyú ajtók elektromos vezérlés követelményének történő megfelelés bármelyik szárnyon át való távozás lehetőségével ajtó állapot visszajelzés Cikkszám Eszköz megnevezése Mennyiség G461 Mechanikus csukássorend-szabályozó 1 db DC500/700 Ajtóbehúzó 2 db PE460/560 Abloy elektromechanikus zár 1 db EA280 Kábelátvezető 1 db PE92X Abloy mechanikus/elektromechanikus zár, passzív oldal 1 db PE92X Pánikrúd a bevésőzárhoz, cilinder kivágással 1 db PBE0X Pánikrúd a bevésőzárhoz, cilinder kivágás nélkül 1 db HID HID kártyaolvasó 1 db 72
