1 Ajtócsukók

2 Ajtócsukók ZIUR EN 1154 európai szabvány ZIUR Tartalomjegyzék Kiválasztás szempontjai...1. old. Szerelési módozatok...3. old. Normál karos ajtócsukók...4. old. CT old. CT old. CT old. CT old. Csúszókaros ajtócsukók...9. old. CT old. CT old. Ajtócsukó kétszárnyú tûzgátló ajtóra old. SC Csukássorrend szabályozó old. Elektromágneses kitámasztás EM vagy EMH old. Ajtószárnyba süllyeszthetõ ajtócsukó old. TEB old. TEB 900 ajtócsukó karok GDEB old. Padlóba süllyesztett ajtócsukó old. CTSU old. CTSU old. CTSU old. Rögzítõkarok fém-fa ajtókhoz old. Befogók üveg ajtókhoz old. Felsõ forgótengelyek üveg ajtókhoz PV1 - PV old. Kiegészítõk üveg ajtóhoz old. Választható felületek old. ZIUR Képes tartalomjegyzék A CT 2000, 2200, 2500, 3000, 4000 és a TEB 900 ajtócsukó sorozatok az EN 1154 európai szabvány minden egyes követelménye szerint minõsítve vannak. Az EN 1154 normatíva az ajtó mérete és súlya szerint osztályokba és erôfokozatokba sorolja a felsô ajtócsukókat. Az erôfokozaton ill. az osztályon belül a szabvány az ajtócsukó legfôbb jellemzôi tekintetében jelentôs követelményeket támaszt. A zárás ereje összeveti az ajtócsukó erejét az ajtó cm-ben meghatározott szélességével; a megfelelô ajtócsukó kiválasztásánál elsôdleges szempont az erôfokozatok megismerése. Az erô leadásának hatékonysága a jó hatásfok azt jelenti, hogy nyitáskor nem kell nagy erôvel nyitni az ajtót azért, hogy visszacsapódáskor az ajtónak elegendô lendülete legyen a becsukódáshoz. A beállítások stabilitása Azt jelenti, hogy a sebesség beállítások tartós használat vagy hôingadozás esetén sem csúsznak el. Tartósság az intenzív igénybevétel alatt is elvárás, hogy teljes nyitási-csukási ciklus letelte után is az ajtócsukó erejének, hatékonyságának, stabilitásának mutatói ne maradjanak sokkal alatta a kiindulási értékeknek. Összességében, egy minôsített ajtócsukó választása azt jelenti, hogy minden modell esetében egy az eredeti tulajdonságait tartósan megôrzô, kopásálló, sok szolgáltatást nyújtó eszközt használunk. 4: 180 -tól kezdõdõen ellenõrzi a csukódást 3: 105 -tól kezdõdõen ellenõrzi a csukódást 2/5: erõfokozat 2 5 0: EN 1670 szabvány szerinti korrózióállás 0 4 fokozatig 4 8 2/ : ciklus Normál karos ajtócsukók 4-8. old. 1 vagy 0: alkalmas vagy nem alkalmas tûzgátló ajtóra Csúszókaros ajtócsukók old. ZIUR Bevezetõ Ajtócsukók kétszárnyú tûzgátló ajtókra old. Ajtólapba süllyesztett ajtócsukó old. Padlóba süllyesztett ajtócsukók old. Ebben a katalógusban az ajtócsukók kiteljesedett választéka található rendkívül széles felhasználási területre, teljeskörû megoldásokkal. Minden olyan területet figyelembe vettünk, ahol ajtócsukó alkalmazása felmerül: könnyû alumínium és PVC ajtóktól kezdve, melyekre a CT 1000 vagy CT 2000 sorozat illik, a CT 2500 és CT 3000 sorozaton keresztül, melyek komoly személyforgalommal bíró intézményi vagy kereskedelmi létesítményekben szolgálnak, a duplaszárnyú tûzgátló ajtókra szerelt csukássorrend szabályozóval és elektromágneses kitámasztással rendelkezõ CT 4000 sorozatig. Természetesen a legfrissebb technikai fejlesztések is megjelennek, mint a besüllyesztett ajtócsukók. A TEB 900 sorozat az ajtólapban van rejtve, a CTSU sorozat, a maga három alaptípusával a padlózatba van süllyesztve, s komplett kiegészítõ vasalat családból lehet kiválogatni hozzá a szükséges elemeket: egy irányban vagy lengõajtóként nyíló ajtókhoz, üvegbõl is. ZIUR Tûzgátló ajtók Rögzítõkarok fa és fém ajtószárnyhoz old. ZIUR Befogók üvegajtószárnyhoz old. A CT 2000, CT 2200, CT 2500, CT 3000, CT 4000, TEB 900 és CTSU 200 és 300 sorozatok kitámasztás nélküli változatai alkalmazhatók tûzgátló ajtókra. EN 1154 európai szabvány szerint vannak minõsítve, CE megjelöléssel. Hardware Security Systems for Doors 1

3 Ajtócsukók ZIUR Az optimális ajtócsukó kiválasztása a használat intenzitása és az ajtó paraméterei szerint Kiválasztás az ajtó használatának intenzitása szerint : A használat intenzitása CT 1000 CT 2000 CT 2500 CT 3000 CT 2200 CT 4000 TEB 900 CTSU 100 CTSU 200 CTSU 300 Felhasználási terület Csekély lakóépületi Átlagos lakóépületi/kereskedelmi Magas kereskedelmi/intézményi Nagyon magas intézményi Választás az ajtó méreteinek függvényében TESA ajtócsukókból: Erô Szélesség (cm) Súly (kg) CT1000 CT2000 CT2500 CT3000 CT2200 CT Választás az ajtó méreteinek függvényében TESA ajtócsukókból: Erô Szélesség (cm) Súly (kg) TEB900 CTSU100 CTSU200 CTSU Az ajtócsukó erejét tól-ig lehet állítani Egy modellen belül két erôfokozat Megadott erejû modell ZIUR Hardware Security Systems for Doors 2

4 Ajtócsukók - felszerelési módozatok felsõ ajtócsukóknál ZIUR Normál karos ajtócsukó Általános szerelési mód A legelterjedtebb szerelési mód BEFELÉ NYÍLÓ ajtók esetében. Az ajtócsukó a pántoldalra szerelendô. A nyíló szárnyra kerül az ajtócsukó és a kar rögzítôdik a tokra. CT1000 CT2000 CT2500 CT3000 Fordított (ajtócsukó a tokon) szerelési mód KIFELÉ NYÍLÓ ajtók esetében. Az ajtócsukó a pántokhoz képest az ellenkezô oldalon van. Az ajtócsukó a tokra kerül, a kar rögzítôdik a nyíló ajtólapra. CT1000 CT2000 CT2500 CT3000 Párhuzamos karos szerelés Olyan KIFELÉ NYÍLÓ ajtók esetében, ahol nem lehet a tokra szerelni az ajtócsukó testét. Az ajtócsukó a pántokhoz képest az ellenkezô oldalon van. A nyíló szárnyra kerül az ajtócsukó és a kar egy speciális alátéten keresztül rögzítôdik a tokra. CT2000 CT2500 CT3000 ZIUR Csúszókaros ajtócsukó Általános szerelési mód A legelterjedtebb szerelési mód BEFELÉ NYÍLÓ ajtók esetében. Az ajtócsukó a pántoldali ajtólapra szerelendô. A nyíló szárnyra kerül az ajtócsukó és a csúszókar rögzítôdik a tokra. CT3000 CT4000 CT2200 Fordított (ajtócsukó a tokon) szerelési mód KIFELÉ NYÍLÓ ajtók esetében. Az ajtócsukó a pántokhoz képest az ellenkezõ oldalon van. A nyíló szárnyra kerül az ajtócsukó és a csúszókar kerül a tokra. CT3000 CT4000 CT2200 Felcserélt szerelési mód KIFELÉ NYÍLÓ ajtók esetében. Az ajtócsukó a pántokhoz képest az ellenkezô oldalon van. A nyíló szárnyra kerül az ajtócsukó és a csúszókar kerül a tokra. CT400R CT2200 Fordított felcserélt (ajtócsukó a tokon) szerelési mód BEFELÉ NYÍLÓ ajtók esetében. Az ajtócsukó a pántoldalon van. A tokra kerül az ajtócsukó és a nyíló szárnyra kerül a csúszókar. CT3000 CT400R CT2200 ZIUR Hardware Security Systems for Doors 3

5 Felsõ ajtócsukók Normálkaros ajtócsukók ZIUR CT 1000 normálkaros felsõ ajtócsukó M5x Erõfokozat Ajtó szélessége (cm) Modell CT Kitámasztás nélkül CT Mechanikus kitámasztással 3 Ajtó max. súlya (kg) Szabályozás CS RS CS RS CS RS KT: CS RS KT: CS=csukódási sebesség RS=ráütõdési sebesség KT=kitámasztás szöge 2-es vagy 3-as erõfokozat beállítása A CT 1000 sorozat ajtócsukói ideális megoldást jelentenek a könnyû alumínium vagy PVC ajtókra. 0º 180º Jellemzõk: Egy modellen belül két erõfokozat (EN2-es vagy EN3-as), melynek kiválasztása szereléskor történik. A lyukak mindig ugyanabban a pozícióban vannak. A nyitás maximális szöge 180. Két sebesség beállító szelep: csukódási sebesség és ráütõdési sebesség A kitámasztás szöge 70 -tól felfelé tetszés szerint állítható. Felület: arany, ezüst, fekete és fehér Rögzítõ csavarok között 19 mm furattávolság A sorozat UL listás, élettartama meghaladja az nyitás-csukási ciklust. 13º Ve Ve PR PKT R 70º csukódási sebesség (CS) ráütõdés sebessége az utolsó szakaszban (RS) a kitámasztás szöge (KT) Lehetséges szerelési módok: Normál szerelési mód: az ajtó befelé nyílik CT1000: max.8 CT1001: max ,8 194,7 194, Fordított (ajtócsukó a tokon) szerelési mód: az ajtó kifelé nyílik 70 55,8 ZIUR 178 CT1000: max.80 CT1001: max.11 Hardware Security Systems for Doors 4

6 19 38 Felsõ ajtócsukók Normálkaros ajtócsukók ZIUR CT 2000 normálkaros felsõ ajtócsukó EN 1154 minõsítés A CT 2000 ajtócsukó sorozat legnagyobb elõnye a kiváló minõség kompakt testbe szerelve. EN 1154 minõsítés : 4 8 3/ Jellemzõk: Egy modellen belül három erõfokozat (EN2, EN3 vagy EN4) Az EN3-as és EN4-es erõsség kiválasztása ugyanabban a lyukban, a kar átrakásával történik. A nyitás maximális szöge 180. Két sebesség beállító szelep: csukódási sebesség és bezáródási sebesség A kitámasztás szöge 70 -tól felfelé tetszés szerint állítható. Felület: arany, ezüst, fekete és fehér Rögzítõ csavarok között 19 mm távolság A sorozat EN 1154 szabvány szerinti minõsítéssel rendelkezik, élettartama több mint nyitás-csukási ciklus. Tûzgátló ajtóra alkalmas Modell CT2000 Kitámasztás nélkül CS RS CT * CS RS Mechanikus 4* CS RS kitámasztással KT: CS=csukódási sebesség RS=ráütõdési sebesség KT=kitámasztás szöge 180º Erõfokozat PR KT Ajtó szélessége (cm) Ajtó max. súlya (kg) * CT2000 párh. karral: 3 vagy 4 erõfokozat CT2001 párh. karral: 2 vagy 3 erõfokozat 70º Szabályozás 3-as vagy 4-es erõfokozat beállítása 7º 0º csukódási sebesség (CS) ráütõdés sebessége az utolsó szakaszban (RS) a kitámasztás szöge (KT) Lehetséges szerelési módok: Normál szerelési mód: az ajtó befelé nyílik 49,7 183 (2) 262(3-4) CT2000: max.45 CT2001: max.5 Párhuzamos karos szerelési mód (3-4) 60(2) (3-4) 60(2) Fordított (ajtócsukó a tokon) szerelési mód: az ajtó kifelé nyílik ,7 183 (2) 262(3-4) CT2000: max.100 CT2001: max.11 SOP 2000 A párhuzamos karos szereléshez szükséges rögzítõ elem ZIUR Hardware Security Systems for Doors 5

7 Felsõ ajtócsukók Normálkaros ajtócsukók ZIUR CT 2500 normálkaros felsõ ajtócsukó EN 1154 minõsítés A CT 2500 normálkaros ajtócsukó sorozat nagy variálhatósága révén sok ajtóhoz nyújt megoldást, modern formatervezésû, közepes vagy nagy forgalmú létesítményekben megfelelõ. Erõfokozat (EN1154) Ajtó szélessége (cm) Ajtó súlya (kg) as vagy 4-es erõfokozat beállítása Jellemzõk: Egy modellen belül három erõfokozat (EN2, EN3 vagy EN4) Az EN3-as és EN4-es erõsség kiválasztása ugyanabban a pozícióban a talp átfodításával történik. (Ábra az elõzõ oldalon.) A nyitás maximális szöge 180. Két sebesség beállító szelep: csukódási sebesség és ráütõdési sebesség Nyitásnál fékezés (csak a CT 2500 sorozat) Bármely szögben kitámasztható a golyós ék rendszernek köszönhetõen. Javasolt kitámasztás: 90 Felület: arany, ezüst, fekete és fehér A sorozat EN 1154 szabvány szerinti minõsítéssel rendelkezik, élettartama meghaladja az nyitás-csukási ciklust. Tûzgátló ajtóra alkalmas 180º PR KT 0º 13º 90º Velocidad csukódási sebesség de cierre(cs) Velocidad ráütõdési sebesség de golpe azfinal utolsó szakaszban (RS) Ffékezési reno a szakasz la apertura nyitáskor (FS) Pa R kitámasztás P osición szöge de retención (KT) Lehetséges szerelési módok: Normál szerelési mód max max Fordított (ajtócsukó a tokon) szerelési mód CT2500:max.75 CT2501:max SOP 2500 A párhuzamos karos szereléshez szükséges rögzítõ elem ZIUR Hardware Security Systems for Doors 6

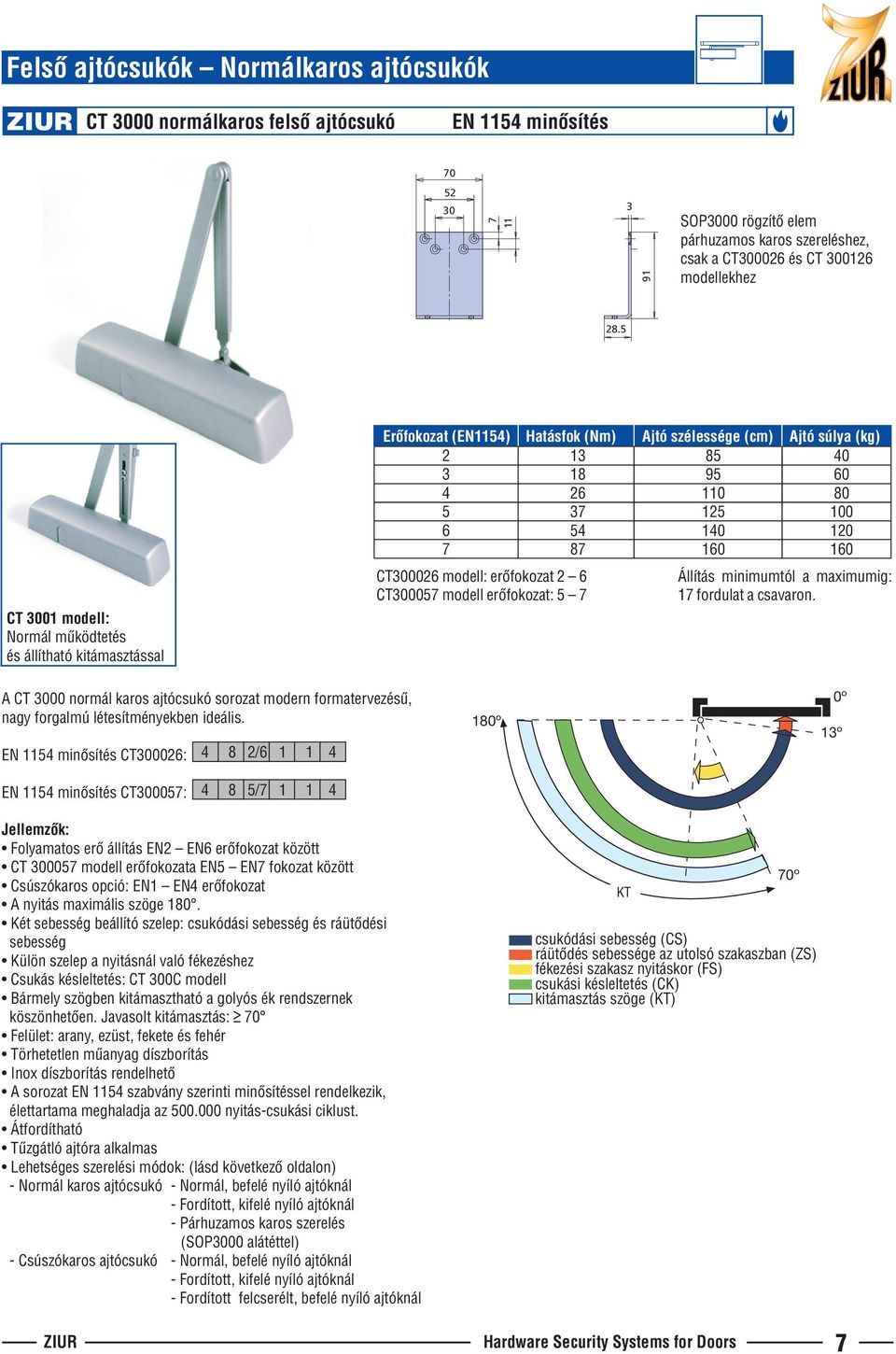

8 Felsõ ajtócsukók Normálkaros ajtócsukók ZIUR CT 3000 normálkaros felsõ ajtócsukó EN 1154 minõsítés SOP3000 rögzítõ elem párhuzamos karos szereléshez, csak a CT és CT modellekhez 28.5 CT 3001 modell: Normál mûködtetés és állítható kitámasztással Erõfokozat (EN1154) Hatásfok (Nm) Ajtó szélessége (cm) Ajtó súlya (kg) CT modell: erõfokozat 2 6 CT modell erõfokozat: 5 7 Állítás minimumtól a maximumig: 17 fordulat a csavaron. A CT 3000 normál karos ajtócsukó sorozat modern formatervezésû, nagy forgalmú létesítményekben ideális. EN 1154 minõsítés CT300026: 4 8 2/ º 0º 13º EN 1154 minõsítés CT300057: 4 8 5/ Jellemzõk: Folyamatos erõ állítás EN2 EN6 erõfokozat között CT modell erõfokozata EN5 EN7 fokozat között Csúszókaros opció: EN1 EN4 erõfokozat A nyitás maximális szöge 180. Két sebesség beállító szelep: csukódási sebesség és ráütõdési sebesség Külön szelep a nyitásnál való fékezéshez Csukás késleltetés: CT 300C modell Bármely szögben kitámasztható a golyós ék rendszernek köszönhetõen. Javasolt kitámasztás: 70 Felület: arany, ezüst, fekete és fehér Törhetetlen mûanyag díszborítás Inox díszborítás rendelhetõ A sorozat EN 1154 szabvány szerinti minõsítéssel rendelkezik, élettartama meghaladja az nyitás-csukási ciklust. Tûzgátló ajtóra alkalmas Lehetséges szerelési módok: (lásd következõ oldalon) - Normál karos ajtócsukó - Normál, befelé nyíló ajtóknál - Fordított, kifelé nyíló ajtóknál - Párhuzamos karos szerelés (SOP3000 alátéttel) - Csúszókaros ajtócsukó - Normál, befelé nyíló ajtóknál - Fordított, kifelé nyíló ajtóknál - Fordított felcserélt, befelé nyíló ajtóknál PR KT 70º csukódási sebesség (CS) ráütõdés sebessége az utolsó szakaszban (ZS) fékezési szakasz nyitáskor (FS) csukási késleltetés (CK) kitámasztás szöge (KT) ZIUR Hardware Security Systems for Doors 7

9 Felsõ ajtócsukók Normálkaros ajtócsukók ZIUR CT3000 szerelési módozatok: GD3000 csúszókar, erõfokozat EN1 EN4 Csak CT modell Normál szerelés ajtócsukó a pánt oldalon Max Fordított szerelés ajtócsukó a pántokkal ellentétes oldalon 85 Max MR3000 Ha GD3000 csúszókarnál kitámasztás opciót szeretnénk, az MR3000 jelû alkatrészt kell felhasználnunk. A kitámasztás maximális szöge: 120. Normál szerelés ajtócsukó a pánt oldalon 45 Max MF Felcserélt szerelés ajtócsukó a pánt oldalon Max.3 Az MF3000 elemmel megszabhatjuk az ajtó maximális nyílásszögét. Ütközés csillapítóval együtt. Maximális nyílásszög EN 1154 minõsítés GD 3000 karral: 3 8 1/ ZIUR CT 3000 szerelési módozatok: Normál kar, erõfokozat EN2 EN6 Párhuzamos karos szerelési mód 87 Fordított szerelés ajtócsukó a pántokkal ellentétes oldalon 48 Párhuzamos karos szerelési mód: az ajtócsukó a pánttal ellentétes oldalon SOP3000 alátéttel (csak CT és CT modellek) Max con mmbrazo normál normal kar esetén Max con mmbrazo normál de kar retención + kitámasztás esetén ZIUR Hardware Security Systems for Doors 8

10 Felsõ ajtócsukók Csúszókaros ajtócsukók ZIUR CT 2200 csúszókaros felsõ ajtócsukó EN 1154 minõsítés A CT 2200 csúszókaros ajtócsukó sorozat átlagos vagy nagy forgalmú létesítményekben ideális. EN 1154 minõsítés : 4 8 2/ Jellemzõk: Kifejezetten csúszókaros ajtócsukó, aszimmetrikus fogaslécesfogaskerekes technológiával Két erõfokozat egy modellben: EN2 EN3, melyet a beszereléskor kell megválasztani A test és a kar minden további kiegészítõ nélkül, közvetlenül szerelhetõ fel A nyitás maximális szöge 180. Két sebesség beállító szelep: csukódási sebesség és ráütõdési sebesség A csúszókart külön tételként kell megrendelni: GD Kitámasztás nélkül GD Kitámasztással jobbos / balos irányultságú A kitámasztás szöge között állítható, kézileg aktiválható vagy kiiktatható Felület: arany, ezüst, fekete és fehér, matt rozsdamentes acél és csiszolt réz Tûzgátló ajtóra alkalmas Lehetséges szerelési módok: (lásd következõ oldalon) - Normál, befelé nyíló ajtóknál - Fordított, kifelé nyíló ajtóknál - Felcserélt, kifelé nyíló ajtónál - Fordított felcserélt, befelé nyíló ajtóknál 150º PR KT 70º csukódási sebesség (CS) ráütõdés sebessége az utolsó szakaszban (RS) a kitámasztás szöge (KT) Matt rozsdamentes acél felület 7º 0º Modell Erõfokozat (EN1154) Ajtó szélessége (cm) Ajtó súlya (kg) CT GD2200 kitámasztás nélküli kar CT GD2201 kar kitámasztással Szabályozás CS RS CS RS CS RS KT CS RS KT ZIUR Hardware Security Systems for Doors 9

11 Felsõ ajtócsukók Csúszókaros ajtócsukók ZIUR CT 2200 lehetséges szerelési módozatai Az ajtócsukó szerelése a pánt oldalon Az ajtócsukó szerelése a pánttal ellentétes oldalon Általános szerelés MAX. 12 MAX Fordított szerelés MAX. 30 M5 MAX M Fordított felcserélt szerelés Felcserélt szerelés MAX MAX MAX. 12 M MAX. 30 M ZIUR A GD2201 kitámasztásos csúszókarok irányultsága GD2201D jobbos kar Szerelés módja: Általános GD2201I balos kar Fordított Felcserélt Fordított - felcserélt ZIUR Hardware Security Systems for Doors 10

12 Felsõ ajtócsukók Csúszókaros ajtócsukók ZIUR CT 4000 felsõ csúszókaros ajtócsukó EN 1154 minõsítés Méretek mm-ben A TESA 4000 sorozat kiemelkedô fejlesztéseket tartalmaz, melyek kivételes tulajdonságokkal ruházzák fel. Az ajtócsukó nagyforgalmú létesítményekbe ideális, egy- és kétszárnyú ajtókra is, tûzgátló ajtóra alkalmassági minôsítéssel, elektromágneses kitámasztással. Technológia: A TESA CT 4000 sorozat ajtócsukói a legújabb technológiával, a ház egyben történõ, kompakt kialakításával, fogaskerekek és fogasléc alkalmazásával készülnek acélból. A belsô súrlódás acél elemek között jön létre, amitôl a kopás jelentôs mértékben csökken a hagyományos típusú ajtócsukókhoz képest, ahol acél és alumínium súrlódik. A szelepek egymáshoz való rögzítése elektronkötéses hegesztéssel történik, ami az alkatrészek erôsebb kötését eredményezi és kiküszöböli az alkatrészek formájának megváltozását. A sebesség beállítások tartóssága is megnô, mert a hôingadozások alkalmával az ugyanolyan anyagból készült alkatrészek egyformán tágulnak ki. Zárt szelep, lassabb csukódás. Nyitott szelep, gyorsabb csukódás. Aszimmetrikus fogaskerekes technológia Az erôbeállítás görbéi EN4 erôfokozatban A csúszókaros ajtócsukók ideális zárási mechanizmusa az aszimmetrikus fogasléces megoldás. A fogaskerék és a fogasléc speciális aszimmetrikus kialakítása eredményezi az optimális erôátvitelt Az ajtócsukó ereje a zárás pillanatában, 7 0 között a legnagyobb, és gyors ütemben csökken, hogy a nyitás lágy legyen. Hagyományos technológia Aszimmetrikus fogasléc Az eredmény nagy erôleadás a végsô zárási pontban (7 0 ), és lágy, könnyed nyitás között Erõfokozat (EN1154) Ajtó szélessége (cm) Ajtó súlya (kg) ZIUR Hardware Security Systems for Doors 11

13 Felsõ ajtócsukók Csúszókaros ajtócsukók ZIUR CT 4000 / CT 4000R felsõ csúszókaros ajtócsukó EN 1154 minõsítés: Lehetséges szerelési módok: Általános szerelési mód (GD1S kar) MAX / Jellemzôk: Kifejezetten csúszókaros ajtócsukó, aszimmetrikus fogaskerekes technológiával EN2 EN5 fokozat között szabályozható erô. Rendelhetô EN2 EN6 fokozat közötti állítható erejû ajtócsukó is. 3 önálló állító szelep: csukódási sebesség, ráütõdési sebesség, fékezés nyitáskor Lehetôség a csukódás késleltetésnek beállítására, hogy az ajtócsukó szándékosan késleltesse az ajtó behúzását, ha az ajtó 90 -nál nagyobb szögben került kinyitásra. Így lehetôvé válik lassan haladó személyek vagy tárgyak áthaladása. Felhasználható tûzgátló ajtókhoz az EN 1154A és EN1155 minôsítés alapján. A fogaskerék tengelye tûgörgôs csapágyas. Mûanyag díszborítás Felület: ezüst, fekete és fehér Az ajtócsukó rendelési száma nem tartalmazza a csúszókart, melyet külön ki kell választani. Az összes egy- és kétszárnyú ajtó esetében felcserélt szerelési módnál a CT400R ajtócsukót kell használni. (Kifelé nyíló ajtónál, az ajtócsukó a pántokkal ellentétes oldalon van.) 428, MAX. 30 EN 1154 minõsítés *130º* *150º ZS CS KS FS 59 PR KT csukódási sebesség (CS) ráütõdés sebessége az utolsó szakaszban (RS) fékezési szakasz nyitáskor (FS) csukási késleltetés (CK) kitámasztás szöge (KT) Fordított szerelési mód (GD1S kar) M º max 5-6, min 2 Az erô állítása 142 0º 13º V G F R P *- a kitámasztás max. szöge az alkalmazott kartól függ (lásd a következõ oldalakon) MAX M MAX , ZIUR Csúszókarok típusai CT 4000 / CT 4000R ajtócsukóhoz Rajz Referencia Leírás Tûzgátló ajtóra alkalmas GD1S: standard GD1R: GD1EM: GD1EMH: GD2SC: GD2EMA: GD2EMP: GD2EMAP: GD2EMHA: GD2EMHP: GD2EMHAP: mechanikus kitámasztás elektromágneses kitámasztás (EM) elektromágneses kitámasztás füstérzékelôvel csukás sorrend szabályzóval (SC) elektromágneses kitámasztással az aktív szárnyon elektromágneses kitámasztással a passzív szárnyon elektromágneseskitámasztással mindkét szárnyon elektromágneses kt. az aktív szárnyon füstérzékelôvel elektromágneses kt. a passzív szárnyon füstérzékelôvel elektromágneses kt. mindkét szárnyon füstérzékelôvel mechanikus elem beépített elektromágnes beépített füstérzékelô ZIUR Hardware Security Systems for Doors 12

14 Felsõ ajtócsukók Csúszókaros ajtócsukók ZIUR CT 4000: egyszárnyú ajtókhoz GD1 csúszókarok Általános jellemzôk: Balos kar CT 4000 Jobbos kar CT 4000 Az ajtólapra / tokra elôre szerelhetô sínnel. Felület: ezüst, fekete, fehér Általános és fordított szerelési módokhoz A csúszókaros ajtócsukó irányultsága egyszárnyú ajtón belsô oldal Balos kar CT 400R belsô oldal belsô oldal Jobbos kar CT 400R belsô oldal GD1S csúszó kar: standard Tûzgátló ajtókhoz GD1R csúszó kar: mechanikus kitámasztás A kitámasztás 70 és 150 között állítható be, kézileg a kitámasztás kiiktatható és visszaállítható. Nem átfordítható: jelölni kell a jobbos-balos irányultságot! Nem alkalmazható tûzgátló ajtókra GD1EM csúszó kar: elektromágneses kitámasztás Az EM kitámasztású rendszerek kifejezetten alkalmasak elektronikusan ellenôrzött pánikzáras ajtókhoz (PES), ily módon a mágnes vonzása alól történô felszabadítás történhet egy ellenôrzô központból kiadott utasításra is. Az EM elektromágneses kitámasztó rendszer nyitva tartja az ajtót 70 és 130 között a kívánt ponton. Áramfelvétel az ajtó nyitva tartása alatt történik. Ha az áramellátás kimarad, a mágnes elengedi az ajtót és az azonnal becsukódik. Az ajtót meglökve a záródást kézileg is elô lehet idézni. Tápfeszültség: 24V dc, max. 1W Elôre felszerelhetô sínnel Nem átfordítható az irányultságot (jobbos-balos) jelölni kell! Lehetséges szerelési módok: általános befelé nyíló ajtónál felcserélt-fordított TESA CT 400R ajtócsukónál kifelé nyíló ajtónál EN 1154A, EN1155 és DIN minôsítések GD1EMH csúszó kar: elektromágneses kitámasztás füstérzékelôvel Önállóan mûködõ rendszer Beépített füstérzékelõvel Az elektromágneses kitámasztás között a kívánt pozícióban nyitva tartja az ajtót Ha áramkimaradás történik, vagy a készülék füstöt észlel, a mágnes elengedi az ajtót és az azonnal bezáródik. Tápfeszültség: 220 Vac (max. fogyasztás 2 W) Elõre felszerelhetõ sínnel Nem átfordítható az irányultságot (jobbos/balos ) jelölni kell Általános szerelési móddal szerelhetõ befelé nyíló ajtó esetében, vagy felcserélt szerelési móddal kifelé nyíló ajtó esetében CT400R ajtócsukóval EN 1154A és EN 1155 szerint minõsítve Méretek mm-ben ZIUR Hardware Security Systems for Doors 13

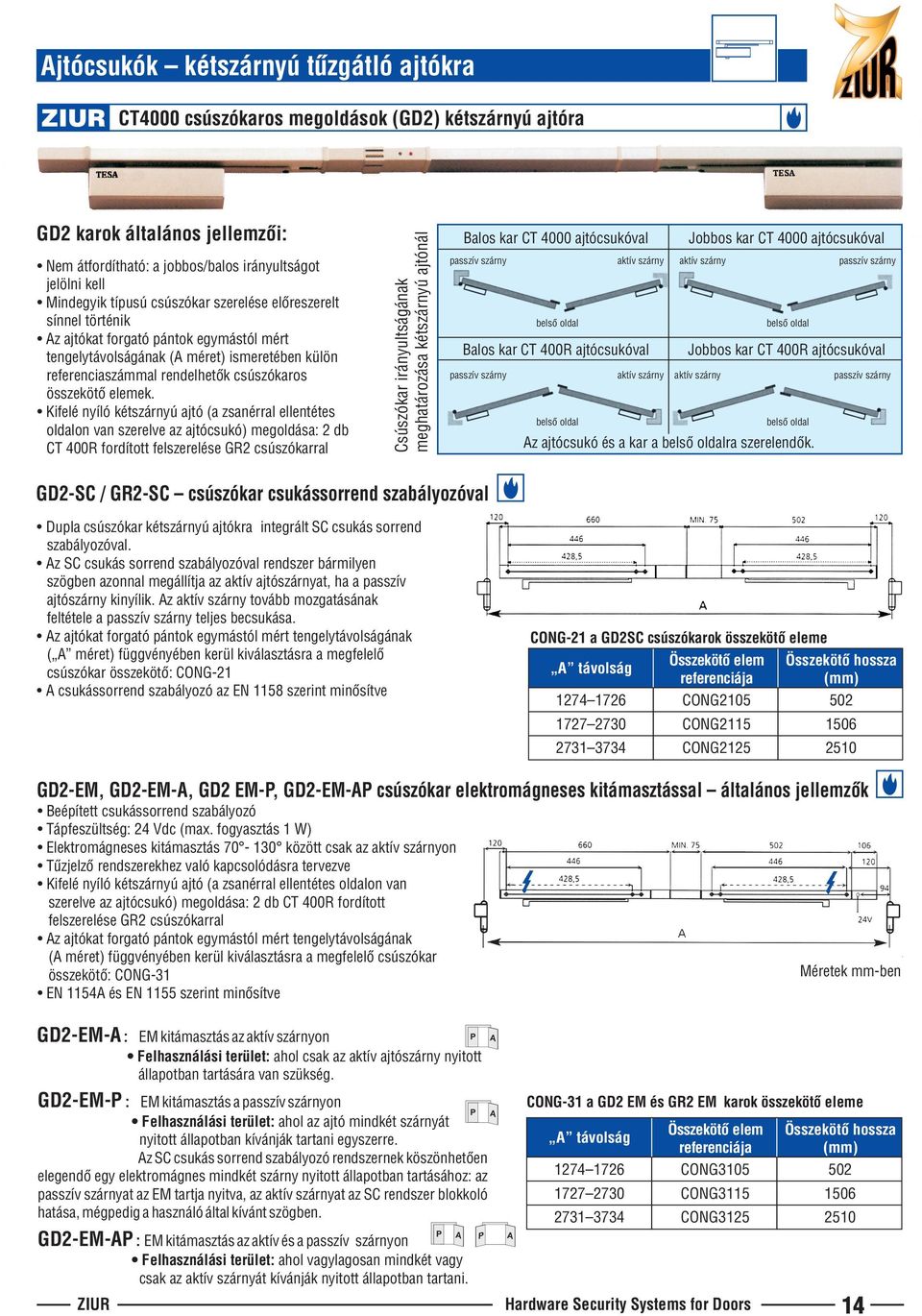

15 Ajtócsukók kétszárnyú tûzgátló ajtókra ZIUR CT4000 csúszókaros megoldások (GD2) kétszárnyú ajtóra GD2 karok általános jellemzôi: Nem átfordítható: a jobbos/balos irányultságot jelölni kell Mindegyik típusú csúszókar szerelése elõreszerelt sínnel történik Az ajtókat forgató pántok egymástól mért tengelytávolságának (A méret) ismeretében külön referenciaszámmal rendelhetõk csúszókaros összekötõ elemek. Kifelé nyíló kétszárnyú ajtó (a zsanérral ellentétes oldalon van szerelve az ajtócsukó) megoldása: 2 db CT 400R fordított felszerelése GR2 csúszókarral Csúszókar irányultságának meghatározása kétszárnyú ajtónál Balos kar CT 4000 ajtócsukóval Balos kar CT 400R ajtócsukóval Jobbos kar CT 4000 ajtócsukóval passzív szárny aktív szárny aktív szárny passzív szárny belsô oldal belsô oldal Jobbos kar CT 400R ajtócsukóval passzív szárny aktív szárny aktív szárny passzív szárny belsô oldal belsô oldal Az ajtócsukó és a kar a belsô oldalra szerelendôk. GD2-SC / GR2-SC csúszókar csukássorrend szabályozóval Dupla csúszókar kétszárnyú ajtókra integrált SC csukás sorrend szabályozóval. Az SC csukás sorrend szabályozóval rendszer bármilyen szögben azonnal megállítja az aktív ajtószárnyat, ha a passzív ajtószárny kinyílik. Az aktív szárny tovább mozgatásának feltétele a passzív szárny teljes becsukása. Az ajtókat forgató pántok egymástól mért tengelytávolságának ( A méret) függvényében kerül kiválasztásra a megfelelô csúszókar összekötô: CONG-21 A csukássorrend szabályozó az EN 1158 szerint minõsítve CONG-21 a GD2SC csúszókarok összekötô eleme A távolság Összekötô elem referenciája CONG2105 CONG2115 CONG2125 Összekötô hossza (mm) GD2-EM, GD2-EM-A, GD2 EM-P, GD2-EM-AP csúszókar elektromágneses kitámasztással általános jellemzõk Beépített csukássorrend szabályozó Tápfeszültség: 24 Vdc (max. fogyasztás 1 W) Elektromágneses kitámasztás között csak az aktív szárnyon Tûzjelzõ rendszerekhez való kapcsolódásra tervezve Kifelé nyíló kétszárnyú ajtó (a zsanérral ellentétes oldalon van szerelve az ajtócsukó) megoldása: 2 db CT 400R fordított felszerelése GR2 csúszókarral Az ajtókat forgató pántok egymástól mért tengelytávolságának (A méret) függvényében kerül kiválasztásra a megfelelõ csúszókar összekötõ: CONG-31 EN 1154A és EN 1155 szerint minõsítve Méretek mm-ben GD2-EM-A : GD2-EM-P : EM kitámasztás az aktív szárnyon P Felhasználási terület: ahol csak az aktív ajtószárny nyitott állapotban tartására van szükség. EM kitámasztás a passzív szárnyon P Felhasználási terület: ahol az ajtó mindkét szárnyát nyitott állapotban kívánják tartani egyszerre. Az SC csukás sorrend szabályozó rendszernek köszönhetôen elegendô egy elektromágnes mindkét szárny nyitott állapotban tartásához: az passzív szárnyat az EM tartja nyitva, az aktív szárnyat az SC rendszer blokkoló hatása, mégpedig a használó által kívánt szögben. GD2-EM-AP : EM kitámasztás az aktív és a passzív szárnyon Felhasználási terület: ahol vagylagosan mindkét vagy csak az aktív szárnyát kívánják nyitott állapotban tartani. P A P A A A CONG-31 a GD2 EM és GR2 EM karok összekötõ eleme A távolság Összekötô elem referenciája CONG3105 CONG3115 CONG3125 Összekötô hossza (mm) ZIUR Hardware Security Systems for Doors 14

16 Ajtócsukók - kétszárnyú tûzgátló ajtókra ZIUR CT4000 csúszókaros megoldások (GD2) kétszárnyú ajtóra GD2EMH csúszókarok elektromágneses kitámasztással, füstérzékelôvel általános jellemzõk Önálló egységként való mûködésre tervezett, beépített füstérzékelôvel. Tápfeszültség: 220V ac (max. 1W) Beépített SC csukás sorrend szabályozóval Elektromágneses kitámasztás 70 és 130 között A mûködéshez szükségesek a CONG31 referenciaszámmal rendelhetô csúszókaros összekötôk az ajtókat forgató pántok egymástól mért tengelytávolságának ( A ) ismeretében. Kifelé nyíló kétszárnyú ajtóknál 2 db CT 400R ajtócsukó szerelendô felcserélt-fordított helyzetben a pántokkal ellentétes oldalon. EN 1154A, EN 1155, EN 1158 szerint minõsítve A távolság Összekötô elem referenciája CONG3105 CONG3115 CONG3125 Méretek mm-ben CONG-31 a GD2 EM és GR2 EMH karok összekötõ eleme Összekötô hossza (mm) GD2-EMH-A Elektromágneses kitámasztás az aktív szárnyon füstérzékelôvel Felhasználási terület: ahol csak az aktív ajtószárny nyitott állapotban tartására van szükség. GD2-EMH-P Elektromágneses kitámasztás a passzív szárnyon füstérzékelôvel Felhasználási terület: ahol az ajtó mindkét szárnyát nyitott állapotban kívánják tartani egyszerre. Az SC csukás sorrend szabályozóval rendszernek köszönhetôen elegendô egy elektromágnes mindkét szárny nyitott állapotban tartásához: a passzív szárnyat az EM tartja nyitva, az aktív szárnyat az SC rendszer blokkoló hatása, mégpedig a használó által kívánt szögben. P P A A GD2-EMH-AP Elektromágneses kitámasztás az aktív és a passzív szárnyon füstérzékelôvel Felhasználási terület: ahol vagylagosan mindkét vagy csak az aktív szárnyát kívánják nyitott állapotban tartani. P A P A ZIUR CT4000 ajtócsukó sorozat szerelési kiegészítõi ADAPGP A csúszókaros változatok nagyon keskeny alumínium vagy fém profilokra való szerelésének megkönnyítéséhez. A csúszókar az alátét lapra szerelendô. ADAPGL Olyan szerelési esetek megkönnyítésére, ahol a mélység okoz gondot. Két méret áll belõle rendelkezésre a csúszókar típusától függõen. Ref. ADAPGL21: GD1S/R és GD2SC csúszókarokhoz; Ref. ADAPGL31: GD1EM GD2EM csúszókarokhoz ADAPCL A csúszókaros változatok szereléshez üveges ajtólap és nagyon keskeny felsô tokszár esetén. Az L alakú idom a felsô tokra kerül. tokprofil csúszókar tokprofil ajtócsukó profil csúszókar ajtólap ajtó ajtócsukó Fém tok, fa ajtólappal ajtócsukó ajtólap ZIUR Hardware Security Systems for Doors 15

17 Ajtószárnyba süllyesztett ajtócsukó ZIUR TEB 900 süllyesztett ajtócsukó EN1154 minõsítés LADO Zsanér BISAGRAS oldal Az EN 1154 minõsítés: 3 8 2/ º 13º Jellemzõk: Alkalmazható fa, fém, alumínium és mûanyag ajtókra Az ajtó szükséges paraméterei: az ajtólap szélessége legyen nagyobb 600 mm-nél az ajtólap vastagsága legyen nagyobb 40 mm-nél A maximális nyitási szög 150, bár ezt a tok és ajtólap szerelése is meghatározza Két önálló állítási szelep: csukódási sebesség, ráütõdési sebesség A csukási sebesség szabályozása 120 -os szögtartománytól kezdve mûködik Az ajtócsukó teste és a karok teljesen átfordíthatóak TEB 914 modellben a csukási erõ EN1 EN4 fokozat között állítható, TEB 925 modellben EN2 EN5 fokozat között A TEB 900 ajtócsukó innovatív mechanizmusa a kereskedelemben forgalmazott ajtócsukókhoz képest csak tizedannyi olajat tartalmaz *120º *150º 70º csukódási sebesség (CS) a ráütõdés sebessége az utolsó szakaszban (RS) a kitámasztás szöge (KT) *A kitámasztás maximális szöge az alkalmazott kar milyenségétõl függ (lásd a következõ oldalon). Modell Erõfokozat Ajtó szélessége (cm) Ajtó súlya (kg) Állítható funkciók TEB 914 NM Csukódási sebesség (CS) Ráütõdési sebesség (RS) TEB 925 NM Csukódási sebesség (CS) Ráütõdési sebesség (RS) Tok és ajtószárny közötti hézag Minden bevésõ ajtócsukónak szüksége van a tok és az ajtószárny közti hézagra, hogy a kar elmozdulhasson az ajtó nyitásakor / csukásakor. Szerelési hézag standard karnál: 8 vagy 12 mm a tartozék gyûrûvel Rendelhetõ mm hézagú, sõt mm hézagú csúszókar is Szerelési hézag standard karnál ZIUR Hardware Security Systems for Doors 16

18 Ajtószárnyba süllyesztett ajtócsukó ZIUR TEB 900 ajtócsukóhoz GDEB1 csúszókar egyszárnyú ajtóra EN1154 minõsítés A TEB 900 besüllyesztett ajtócsukó nemcsak egy bevésõ ajtócsukó sorozat, hanem egy komplett megoldás egy- vagy kétszárnyú tûzgátló ajtóra. A TEB 900 ajtócsukó sorozathoz használt csúszókarok az EN 1155 szabvány szerint vannak minõsítve elektromágneses kitámasztó egység fogadására, és EN 1158 szerint csukássorrend szabályozóval (kétszárnyú ajtóra). Csúszókarok a TEB 914NM és a TEB 925NM modellekhez Rajz Referencia GDEB1S Leírás Standard csúszókar egy ajtószárnyra Tûzgátló ajtóra alkalmas GDEB1R Mechanikus kitámasztású kar egy szárnyra GDEB1EM EM kitámasztású kar egy szárnyra GDEB2SC GDEB2EMP Karok két szárnyra csukássorrend szabályozóval Karok két szárnyra csukássorrend szabályozóval, EM kitámasztással a passzív szárnyon GDEB1S - Standard csúszókar egy ajtószárnyra Tûzgátló ajtóra alkalmas GDEB1R - Mechanikus kitámasztású kar egy szárnyra A kitámasztás szöge állítható közötti szögtartományban Tûzgátló ajtóra nem alkalmas GDEB1EM Elektromágneses kitámasztású kar egy szárnyra Az elektromágneses kitámasztás EN 1155 szabvány szerint van minõsítve a tûzjelzõ rendszerekben való alkalmazáshoz A tûzjelzõ rendszerhez csatlakoztatható A kitámasztás szöge választható a 70 és 120 közötti nyitási szögtartományban Tápfeszültség: 24 Vdc (max. fogyasztás 1 W) ZIUR Hardware Security Systems for Doors 17

19 Ajtószárnyba süllyesztett ajtócsukó ZIUR Kétszárnyú ajtó megmunkálása a karok beszereléséhez Az ajtólap megmunkálása standard GDEB1S karhoz (cajeado) kimarás kar (guía) 358 TEB 900 ajtócsukóhoz 20, ,5 32 LADO zsanér BISAGRAS oldala ,5 56,5 20 Ø , ,5 40 6, Az ajtólap megmunkálása kitámasztásos GDEB1R karhoz ,5 56, , ,5 6, Az ajtólap megmunkálása elektromágneses kitámasztásos GDEB1EM karhoz LADO zsanér BISAGRAS oldala 8 21,5 Standard kar Keskeny kar (rendelhetõ) ,5 7,5 56,5 7,5 56,5 39,5 6, Méretek mm-ben ZIUR Hardware Security Systems for Doors 18

20 Ajtószárnyba süllyesztett ajtócsukó ZIUR TEB 900 ajtócsukó csúszókarok kétszárnyú tûzgátló ajtóra GDEB2S - Csúszókar csukássorrend szabályozóval Két bevésõ csúszókarból álló együttes beépített csukássorrend szabályozóval, EN 1158 szerint minõsítve GDEB2EMP - Csúszókar elektromágneses kitámasztással Beépített csukássorrend szabályozó EN 1158 szerint minõsítve Elektromágneses kitámasztó egység EN 1155 szerint minõsítve tûzgátló ajtókhoz A passzív szárnyra szerelt elektromágneses kitámasztó egyszerre rögzíti a két szárnyat 70 és 120 közötti nyitási szögtartományban Tápfeszültség: 24 Vdc (max. fogyasztás 1 W) Ha tûzérzékelés történik, mindkét szárny automatikusan becsukódik Az ajtószárnyakat egy az ajtó mellett elhelyezett, vagy (táv)kapcsoló segítségével is be lehet csukni, mely megszakítja az áramellátást ZIUR Hardware Security Systems for Doors 19

21 Ajtószárnyba süllyesztett ajtócsukó ZIUR Kétszárnyú ajtó megmunkálása a karok beszereléséhez TEB 900 ajtócsukóhoz metszet metszet csukódás sebessége csukódás sebessége Velocidad de Cierre GDEB2 SC kar oldalnézet aktív szárny passzív szárny Hoja Activa Hoja Pasiva aktív szárny passzív szárny Regulación de Fuerza Hoja Activa Hoja Pasiva Regulación de Fuerza erõ beállítása erõ beállítása Golpe Final felülnézet ráütõdés ereje ráütõdés ereje Golpe Final GDEB2 EMP kar oldalnézet aktív szárny passzív szárny Hoja Activa Hoja Pasiva aktív szárny passzív szárny Regulación Hoja Activa Hoja Pasiva de Fuerza erõ beállítása Regulación de Fuerza erõ beállítása ráütõdés ereje Golpe Final felülnézet ráütõdés ereje Golpe Final csukódás sebessége csukódás sebessége Velocidad de Cierre ZIUR Hardware Security Systems for Doors 20
