Alumínium bejárati ajtó Kilincsválaszték

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Alumínium bejárati ajtó Kilincsválaszték"

Átírás

1 .1 - Használati útmutató A kilincseket nem szabad rendeltetésüktől eltérő célokra használni. A kilincseket nem szabad szállítási segédeszközként használni! A kilincseket a használati irányban maximum 15 kg súlynak megfelelő erővel szabad megterhelni!!.2 - Általános tudnivalók Megengedett kilincsjáték EN 1906 szerint A kötelező beépítési tolerancia miatt a zárórész, a stift és a kilincs között holtjáték mentes kapcsolat nem létesíthető. Amennyiben az műszakilag megoldható a kilincset feszítő rugóval kell kivitelezni. Az EN 1906 szabvány meghatározza az ajtókilincsekre és kilincsgombokra vonatkozó követelményeket feszítő rugóval és anélkül. A szabvány a megengedett holtjátékot is szabályozza. A szabvány szerint, a kilincset a tengelyétől 50 mm-re 15 Newton erővel kell nyomni, és a tengelytől mért 75 mm-re mérik a kitérést F = 15N X max F = 15N X max. A holtjáték maximum 6 mm lehet. A szabad mozgás maximum 5 mm lehet. 1

2 Standard esetben az ajtóelemeket kilincs nélkül kivitelezzük. A kilincsre vonatkozó adatok megadása belső és külső oldalra feltétlenül szükséges. Ezek hiányában az ajtót KILINCS NÉLKÜL szállítjuk! és ajtóknál standard kivitelben is marjuk a cilindert. A kilincs helyét az ajtózár ad meg. A standard magasság 1050 mm a FFOK-tól a nyomógomb középpontjáig. A nyomógomb és a zárbetét távolsága mm. Kilincspajzs garnitúrák csak kétoldalt szerelhetők. A kilincspajzs garnitúrákat továbbá kívül és belül azonos színben kivitelezzük. A maximális pajzsszélesség 55 mm. A standard kilincsválasztékban alapvetően 10 mmes nyomókilincseket alkalmazunk. 10 max 55 és ajtóknál nincs kilincsgarnitúra A zár és a kilincs helyzetének (magasság) megváltoztatása előtt műszaki véleményt kell kérni! Hely szempontok miatt csak maximum 55mm szélességű kilincsek és pajzsok alkalmazhatók! Különleges kilincseknél ellenőrizni kell, hogy a tokszéltől vett távolság elegendő-e! 2

3 .3 - A kilincsek iránya Külön elemek: kilincsek, foganytúk, cső fogantyúk kilincs belül felszerelve --> belülről nézve fogantyú kívül felszerelve --> kívülről nézve kilincs bal oldalra szerelve --> balos kilincs kilincs jobb oldalra szerelve -->jobbos kilincs fogantyú bal oldalra szerelve-->balos fogantyú jobb oldalra szerelve-->jobbos külső oldal jobbos fogantyú balos fogantyú külső oldal balos kilincs jobbos kilincs A kilincs kívülről nézve jobb oldalon helyezkedik el > JOBBOS kilincs A kilincs belülről nézve bal oldalon helyezkedik el > BALOS kilincs A fogantyú kívülről nézve jobb oldalon helyezkedik el > JOBBOS fogantyú A fogantyú belülről nézve bal oldalon helyezkedik el > BALOS fogantyú Külső nézet Belső nézet Külső nézet Belső nézet jobbos kilincs balos kilincs jobbos fogantyú balos fogantyú 3

4 Garnitúrák: pajzsgarnitúrák, kilincs garnitúrák Itt a nézet mindig az AJTÓ BELSŐ NÉZETE. Belülről nézve baloldalra szerelt kilincs > balos garnitúra jobboldalra szerelt kilincsl > jobbos garnitúra külső oldal külső oldal balos pajzsgarnitúra jobbos pajzsgarnitúra A pajzsgarnitúra belülről nézve bal oldalon helyezkedik el > BALOS garnitúra Külső nézet Belső nézet A bal-jobb elhelyezkedés csak az aszimmetrikus kilincsek és garnitúrák esetében fontos. 4

5 Ajtókilincsek felületvédelme A külső oldalon elhelyezett ajtókilincsek az időjárás viszontagságai és a frekventált használat miatt nagy igénybevételnek vannak kitéve. A hosszú évekig tartó használat miatt kopás és optikai elváltozások lépnek fel. A sárgaréz kilincsek optimális korrózióvédelme érdekében az alumínium bejárati ajtóknál általánosan sárgaréz PVD bevonatos kivitelt alkalmazunk. PVD bevonat Fejlettebb korrózióvédelmet biztosítanak a polírozott sárgaréz PVD bevonattal készült kivitelek. A kilincsek rendeltetésszerű használata mellett ennél a kivitelnél külső használat esetében a korrózióállóságra 5 éves garanciát biztosítunk. A garancia csak a PVD bevonatos kivitelekre érvényes. esacél felületek A különösen terhelt levegőjű területeken (pl. ipar), előrordulhat futórozsda képződése a felületen. Ez a futórozsda ellentétben a szokásos rozsdával nem tartósan támad meg a felületet, és a szokásos kézi nemesacél tisztítószerrel eltávolítható. Ezen oknál fogva a futórozsda a nemesacél felületeknél nem képezheti reklamáció alapját. 5

6 .4 - Kilincsek felsorolása és alkalmazása Kilincs és cilinder rozetták Kilincs ovális rozettával MD10 - MD14 feszítőrugóval Alu natur Alu fehér Réz PVD esacél Alkalmazás AT200 AT300 9 MR.. rozetta csak párban MD.. kilincs egy- vagy kétoldalon is alkalmazható Kilincs VD10 - VD17 feszítőrugóval VD10/11 VD12/13 VD14/15 VD16/17 egy- vagy kétoldalon is alkalmazható Rozetta garnitúra VR20, 21 Matt króm PVD bev. réz AT200 AT300 csak kétoldalon alkalmazható 6

7 Kilincs VD20 Felhúzó rugóval Kilincs VD21 / VD22 Felhúzó rugóval VD20R / VD20L VD21R / VD21L VD22R / VD22L Felület VD20 - Króm matt Egy vagy kétoldalt használható Felület VD21/22 - Króm fényes Egy vagy kétoldalt használható Egy vagy kétoldalt használható Rozetta VR22 Króm matt Rozetta VR23 Króm fényes AT200 AT300 esacél kilincs GD10 -GD15 feszítőrugóval Rosette GR10 GD10 GD15 egy- vagy kétoldalon is alkalmazható esacél AT200 AT300 7

8 Kilincs PD10 (Felhúzó rugóval) Fél garnitúra, Belső oldali alkalmazás Fél garnitúra- Kilincs mit Rosette - Kilincs felhúzó rugóval és stifttel - Rozetta Felület: Alu szálcsiszolt Kilincs PD11 (Felhúzó rugóval) Garnitur, kétoldali alkalmazás Felület: Alu szálcsiszolt AT200 AT300 A garnitúra taralma: - 2 Kilincs rozettával - 2 alátét felhúzó rugóval - stift - 2 kulcs rozetta Felület: Alu szálcsiszolt Felület: Alu szálcsiszolt AT200 AT300 Kilincs PD12R és PD12L (Felhúzó rugóval) fél garnitúra, belső oldali alkalmazás (elnevezés PD12L) A fél garnitúra tartalma: - Kilincs rozettával - Beépítő szett felhúzó rugóval (balos vagy jobbos) - stift - kulcs rozetta Felület: Alu szálcsiszolt Felület: esacél matt 8 AT200 AT300

9 Kilincs PD13 (Felhúzó rugóval) Fél garnitúra, belső oldali alkalmazás A fél garnitúra tartalma - Kilincs rozettával - Alátét felhúzó rugóval és stifttel - kulcs rozetta AT200 AT300 Kilincs PD14 (Felhúzó rugóval) Garnitur, kétoldali alkalmazás A fél garnitúra tartalma - 2 Kilincs rozettával - 2 Alátét felhúzó rugóval és stifttel - 2 kulcs rozetta AT200 AT300 Kilincs PD15R und PD15L (Felhúzó rugóval) Fél garnitúra, belső oldali alkalmazás (megnevezés PD15L A fél garnitúra tartalma - Kilincs rozettával - Alátét felhúzó rugóval és stifttel - kulcs rozetta AT200 AT300 Felület: esacél matt 9

10 Drücker PD16R und PD16L (Felhúzó rugóval) Fél garnitúra, belső oldali alkalmazás A fél garnitúra tartalma: - kilincs rozettával - Alátét felhúzó rugóval és stifttel - kulcs rozetta Drücker PD17 (Felhúzó rugóval) Garnitur, kétoldali alkalmazás AT200 AT300 A garnitúra tartalma: - 2 kilincs rozettával - 2 Alátét felhúzó rugóval és stifttel - 2 kulcs rozetta AT200 AT300 Drücker PD18R und PD18L (Felhúzó rugóval) Fél garnitúra, belső oldali alkalmazás (megnevezés PD18L) A fél garnitúra tartalma: - kilincs rozettával - Beépítő szett felhúzó rugóval és stifttel - kulcs rozetta AT200 AT300 Felület: esacél matt 10

11 Drücker PD19 (Felhúzó rugóval) Fél garnitúra, belső oldali alkalmazás A fél garnitúra tartalma: - kilincs rozettával - Alátét felhúzó rugóval és stifttel - kulcs rozetta Drücker PD20 (Felhúzó rugóval) Garnitúra, kétoldali alkalmazás AT200 AT300 A garnitúra tartalma: - 2 kilincs rozettával - 2 Alátét felhúzó rugóval és stifttel - 2 kulcs rozetta AT200 AT300 Drücker PD21R und PD21L (Felhúzó rugóval) Fél garnitúra, belső oldali alkalmazás (megnevezés PD21L) A fél garnitúra tartalma: - kilincs rozettával - Beépítő szett felhúzó rugóval és stifttel - kulcs rozetta AT200 AT300 Felület: esacél matt 11

12 PR14 - Cilinder gyűrű... (standard) PR20 - Cilinder gyűrű... (standard) PR21 - Cilinder gyűrű AT (választható) Külső oldalon profil cilinderhez PR16 - Cilinder gyűrű / (standard) PR22 - Cilinder gyűrű AT (választható) Külső oldalon körcilinderhez Felület: esacél Felület: esacél Rosette für Profilzylinder PR10 (außenseitig) Rosette für Profilzylinder PR11 (außenseitig) Anwendung: AT200 JA AT300 JA JA NEIN Felület: esacél matt Felület: esacél matt Rozetta körcilinderhez PR18/19 Rozetta körcilinderhez PR17 Rozetta körcilinderhez VR24/25 Felület: Króm szatinált alu szálcsiszolt Felület: Króm szatinált Felület: Króm matt Króm fényes AT200 / AT300 belül/kívül / belül (kívül cilinder gyűrű) PR15 - Védő rozetta Alkalmazás minősített RC2 fokozatnál Tartalma: védő rozetta, csapok és csavarok Cilinder védelem Alkalmazás minősített RC2 fokozatnál (Profil cilinder / Kör cilinder) 12

13 Kihúzás elleni rozetták KR10/11 Matt króm PVD bev. réz Edzett acél lemez látható nemesacél rozettarész rozetta belül AT200 AT300 Kónusz rozetták PZ-cilinderhez KR15/16/17/18 esacél PVD bev. réz kívül kónusz belül rozetta AT200 AT300 Rozetták körcilinderhez: Kónusz rozetta garnitúra: GKR10 Rozetta garnitúra VKR20/21/22 esacél AT200 AT300 Matt króm Polírozott króm PVD bev. réz Rozetta kihúzás elleni védelemmel AT300- hoz MKR10/11 esacél PVD bev. réz AT200 AT300 13

14 Pajzsgarnitúrák Pajzsgarnitúrák VS.. feszítőrugóval Kilincs-kilincs kivitel Gomb-kilincs kivitel Matt króm PVD bev. réz AT200 AT300 14

15 Pajzsgarnitúrák ES2 VZK.. feszítőrugóval Kivitelek csak gomb-kilincs kombinációban Matt króm PVD bev. réz AT200 AT300 15

16 Alumínium bejárati ajtó Schutzgarnituren ES1 ohne Kernziehschutz PS.. feszítő rugó NÉLKÜL Kilincs-kilincs kivitel Gomb-kilincs kivitel PVD bev. réz Ø esacél Alu fehér Alu natúr Ø Ø Ø esacél Ø Kilincs-kilincs kivitel körcilinderhez Gomb-kilincs kivitel körcilinderhez 20 Ø22 AT200 AT300 53

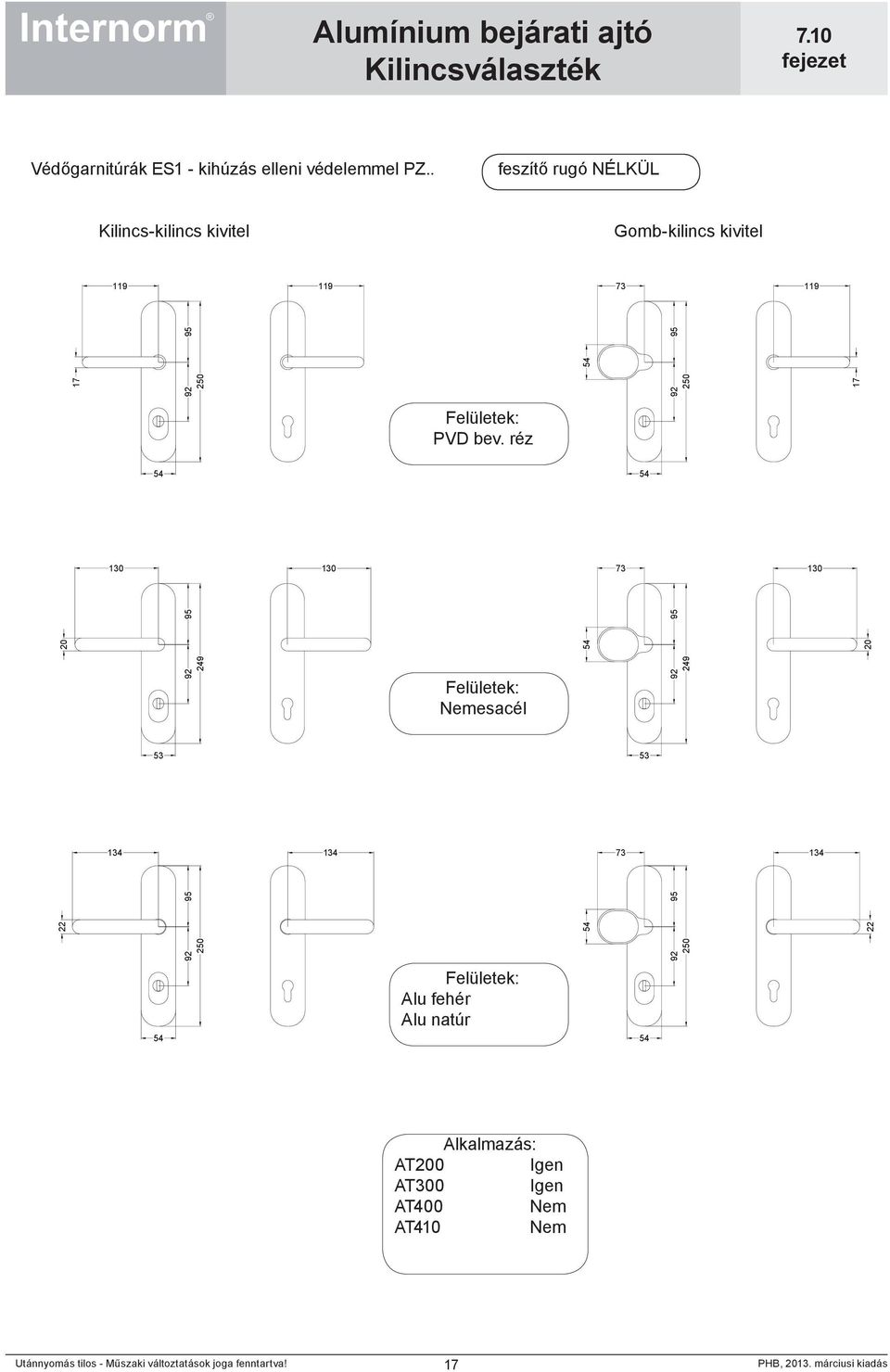

17 Védőgarnitúrák ES1 - kihúzás elleni védelemmel PZ.. feszítő rugó NÉLKÜL Kilincs-kilincs kivitel Gomb-kilincs kivitel PVD bev. réz 20 2 esacél Alu fehér Alu natúr AT200 AT300 17

18 Hosszú pajzs garnitúrák PSD30 / PSK30 feszítő rugó NÉLKÜL Kilincs-kilincs kivitel Gomb-kilincs kivitel PVD bev. réz PSD AT200 AT PSK30 Keskeny pajzs garnitúrák MS.. feszítőrugóval Kilincs-kilincs kivitel Fogantyú-kilincs kivitel MSD.. Fogantyú-kilincs kivitel Alu natúr Alu fehér PVD bev. réz esacél MSB.. Gomb-kilincs kivitel 2 MSV.. (Alu natúrban nem lehetséges!) AT200 AT300 MST.. 18

19 Csőfoganytúk PB.. - egyoldalt (kívül) vagy párban lehet felszerelni. esacél Alumínium F1 RAL különl.színek PB2x PB3x AT200 AT300 esacél fogantyúk HS.. - Egyoldalt (kívül) vagy párban rögzíthetőek (-nál csak kívül). Felület: esacél Felület:: esacél- matt gyűrűvel esacél- fényes gyűrűvel AT200 AT300 19

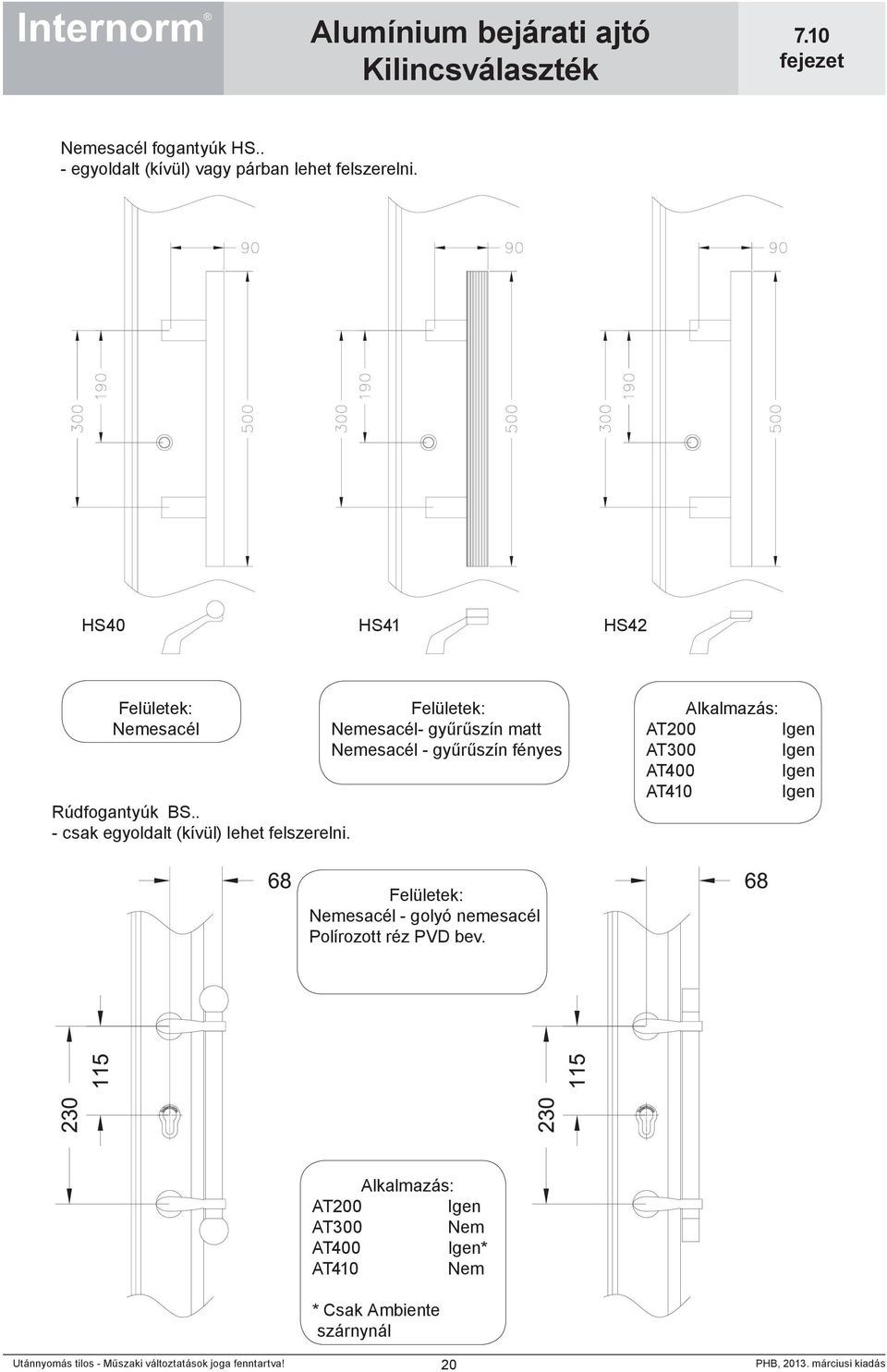

20 esacél fogantyúk HS.. - egyoldalt (kívül) vagy párban lehet felszerelni. HS40 HS41 HS42 esacél Rúdfogantyúk BS.. - csak egyoldalt (kívül) lehet felszerelni. esacél- gyűrűszín matt esacél - gyűrűszín fényes AT200 AT300 esacél - golyó nemesacél Polírozott réz PVD bev. AT200 AT300 * * Csak Ambiente szárnynál 20

21 esacél kilincsek TEG.. - egyoldalt (kívül) vagy párban lehet felszerelni. TEG10 TEG12 TEG13 TEG14 TEG15 esacél AT200 AT300 Réz fogantyúk és rúdkilincsek - csak egyoldalt (kívül) lehet felszerelni. egyoldalt (kívül) vagy párban lehetséges BS1x VG30/31 Polírozott réz PVD bev. esacél AT200 AT300 * * Csak Ambiente szárnynál 21 Polírozott réz PVD bev. Matt króm AT200 AT300

22 Heveder fogantyú MGS.. - egyoldalt (kívül) lehet felszerelni. MGSx6 MGSx8 MGSx10 esacél Kis szárnyszélességnél üvegkivágásokkal ügyeljünk a helyigényre!! AT200 AT300 22

23 Rúdfogantyúk - egyoldalt (kívül) vagy párban lehet felszerelni. (-nál csak kívül) EGS01 - függőleges rúdfogantyú egyenes véggel X A minimális távolságot kérésre növelhetjük (220 + X) --> Írd át a megadott értéket az ISS-ben! és csak 20 mm-es láblemezzel lehetséges EGS02 - Függőleges rúdfogantyúk íves véggel X 220 esacél 65 AT200 AT300 Ø35 Ø30 AT200 AT300 A minimális távolságot kérésre növelhetjük (220 + X) --> Ír át a megadott értéket az ISSben! Ha a zároldali szárnyszéltől vett távolság (220 + X) túl nagy, akkor az ajtó a kedvezőtlen emelő hatás miatt nehezen nyitható! A nagy támaszszélességek miatt a rúdkilincs hajlása lehetséges. A frekventált helyeken alkalmazott elemeknél a kiegészítő támaszokkal ellátott kiviteleket (EGS05, EGS07) vasoljuk. 23

24 EGS05/06 - Függőleges rúdfogantyúk egyenes véggel 2 srég és 1 egyenes rögzítés esacél AT200 AT EGS05 EGS06 EGS06 EGS07/08 - Függőleges rúdfogantyúk egyenes véggel 2 srég és 2 egyenes rögzítés esacél AT200 EGS AT300 EGS EGS08 AT200 esetén kívül vagy mindkét oldalon lehetséges. AT300 és és esetén csak a külső oldalon lehetséges. A fogantyúhelyzetek és méretek fixek (EGS05-08). A rúdfogantyú hosszát az ajtómagassághoz igazítjuk.(egs07/08). 24

25 KDS függőleges, szögletes fogantyúk 2 egyenes alátámasztás KDS01, 02 és 03 3 egyenes alátámasztás KDS04, 05 és 06 Alkalmazási példák Felület: esacél Kisebb ajtó szélességeknél ügyelni kell a helyigényre Csak a külső oldalon lehetségesek A kilincs hosszak és a méretek fixek. KDS01 KDS02 KDS03 KDS04 KDS05 KDS06 Hossz: 1000 mm 1200 mm 1400 mm 1600 mm 1800 mm 2000 mm AT200 AT300 25

26 Besüllyesztett fogantyúk SG.. Egyoldalt (kívül) alkalmazhatók. A pozíció és a használat adott. A fogantyúk fixen az ajtóhoz vannak ragasztva. Schnitt A-A SG14 SG SG17 A A SG11 SG12 SG SG14 SG15 SG esacél felület AT200 AT300 26

27 Besüllyesztett fogantyúk SG..A Egyoldalt (kívül) alkalmazhatók. A pozíció és a használat adott. A fogantyúk fixen az ajtóhoz vannak ragasztva. Felület: esacél Alaklamzás: AT200 AT300 27

28 Besüllyesztett fogantyúk SGE..Egyoldalt (kívül) alkalmazhatók. A pozíció és a használat adott.a fogantyúk fixen az ajtóhoz vannak ragasztva. Felület: Alumínium eloxált Alkalmzás: AT200 AT300 28

29 Kilincsek és fogantyúk és modelleknél kívül: Több modellnél ill. ajtólapoknál a kilincsek és fogantyúk korlátozva vannak. Pánik működtetés Lásd EN 179 Alu natur esacéll EN 1125 Alaklamzás: AT200 AT300 29
