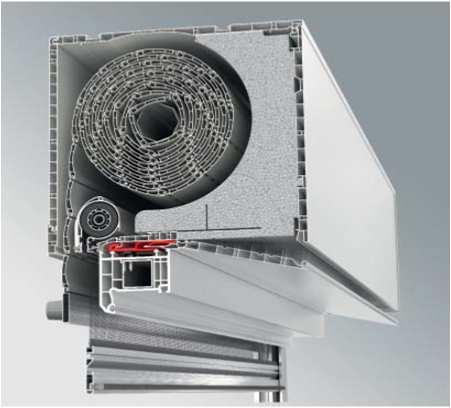

1 Egy rendszer, többféle lehetőség! Az új EXTE ELITE XT ráépíthető redőnytok rendszer több éves fejlesztési munka eredménye, amely során sikerült kifejleszteni egy olyan variálható rendszert, amiben ugyanazon alkatrészek alkalmazásával, többféle nyitásirány (belülről szemből/alulról) választható. Az Elite XT rendszerrel egy új korszak nyílik a redőnytok beépítésében. A leginkább lenyűgöző ebben a megoldásban az egyszerűsége: bármelyik szerelőfedelet is válassza az ügyfél, a tok befogadóképessége nem változik, a kombi szúnyogháló (ami a redőnypalást és az ablak között fut le) könnyen beépíthető, illetve akár utólag is kivitelezhető. Az árlistában szereplő rajzok és képek illusztrációk!

2 Léc adatok - RS 37 és RS 41 alumínium léc, M37 műanyag léc Tel.: Fax: Technikai adatok RS 37 alu Színek: fehér, szürke, ezüst, szemcsés ezüst, barna, krém, világos- és Vastagság 8 mm sötétbézs, világos faeres, sötét faeres, aranytölgy, dió, mohazöld, Szélesség 37 mm bíborvörös, antracit szürke Darabszám/méter 27 db/m Súly 3,5 kg/m² Maximális fesztáv 2700 mm Kifutó színek: nárciszsárga, azúrkék Maximális felület 6,2 m² Léc hosszúsága 6500 mm Csomagolás 130 m/ktg Technikai adatok RS 41 alu Vastagság 8,5 mm Szélesség 41 mm Darabszám/méter 25 db/m Súly 3,7 kg/m² Maximális fesztáv 3000 mm Maximális felület 7,0 m² Léc hosszúsága 6500 mm Csomagolás 130 m/ktg Színek: fehér, szürke, ezüst, barna, krém, sötétbézs, sötét faeres, aranytölgy, antracit szürke Technikai adatok műanyag léc Vastagság 6,5 mm Szélesség 37 mm Darabszám/méter 27 db/m Súly 3 kg/m² Maximális fesztáv 1800 mm Maximális felület 4,2 m² Léc hosszúsága 6000 mm 4400 mm Csomagolás 240 m/ktg 220 m/ktg Színek: fehér, szürke, krém, bézs, mogyoró, világos faeres

3 ÉRVÉNYES től, visszavonásig. Exte Elite adatok, alkatrészek Tekeredési méretek Adapterprofil a tok rögzítéséhez Exte Elite XT M 37 mm-es műanyag léccel M 37 mm-es műanyag léccel M 37 mm-es műanyag léccel, kombi szúnyoghálóval M 37 mm-es műanyag léccel, kombi szúnyoghálóval tengely Ø40 Ø60 Ø40 Ø60 ek (mm) Az általunk forgalmazott univerzális adapterprofil az alábbi felsorolt ablakprofilokkal kompatibilis: RS 37 mm alumínium léccel Ø Aluplast Ideal 4000/5000 RS 37 mm alumínium léccel Ø Aluplast Ideal 6000 RS 37 mm alumínium léccel, kombi szúnyoghálóval Ø Aluplast Ideal 8000 RS 37 mm alumínium léccel, kombi szúnyoghálóval Ø Gealan S7000/8000 IQ Gealan S7000/8000 IQ plus RS 41 mm alumínium léccel Ø KBE 70 RS 41 mm alumínium léccel Ø Kömmerling Futur RS 41 mm alumínium léccel, kombi szúnyoghálóval Ø Profine 88+ RS 41 mm alumínium léccel, kombi szúnyoghálóval Ø Rehau Basic/Thermo/Novo 70 A megadott méretek tájékoztató jellegűek, tokkal együtti szerkezetmagasságra vonatkoznak és mm-ben értendőek! Rehau Geneo Az új EXTE ELITE XT ráépíthető redőnytok rendszer többféle nyitásiránnyal (belülről szemből/alulról) választható. Schüco Corona CT70 A kombi szúnyogháló (ami a redőnypalást és az ablak között fut le) könnyen beépíthető, illetve akár utólag is kivitelezhető. Schüco Corona SI82 Inoutic Elite A rendszerhez használt lefutók Inoutic Prestige Inoutic Eforte Trocal Inno Nova Veka Topline Veka Alphaline 90 fa tokprofil Műanyag mini lefutó Alumínium mm lefutó (feláras) sima, mini lefutó, kombissá alakítható osztó lefutó, kombissá alakítható osztó lefutó, kombissá alakítható

4 ÉRVÉNYES től, visszavonásig. Felárak - Exte Elite ráépíthető redőnyök Exte Elite - műanyag léccel Exte Elite - alumínium léccel színes műanyag léc felár + 10 % RS 41 alumínium léc felár + 20 % alumínium lefutó felár (RAL és fehér - határidő 3 hét) Ft/m (választható 41-es lécszínek: fehér, szürke, ezüst, barna, krém, sötétbézs, sötét faeres, aranytölgy, antracit szürke) alumínium lefutó felár (Axalta matt vagy stuktúr - határidő 3 hét) 6226 Ft/m alumínium lefutó felár (RAL és fehér - határidő 3 hét) RENOLIT fóliás műanyag lefutó felár (határidő 3 hét) 1194 Ft/m alumínium lefutó felár (Axalta matt vagy stuktúr - határidő 3 hét) RENOLIT fóliás tok felár (teljes tok fóliás - határidő 3 hét) 3784 Ft/m RENOLIT fóliás műanyag lefutó felár (határidő 3 hét) alumínium vakolóél, külső oldali - 24 mm (RAL - határidő 3 hét) 1925 Ft/m RENOLIT fóliás tok felár (teljes tok fóliás - határidő 3 hét) alu. vakolóél, belső oldali mm L-profil (RAL - határidő 3 hét) 1518 Ft/m alumínium vakolóél, külső oldali - 24 mm (RAL - határidő 3 hét) mini automata (7 m) felár (240 cm magasság felett kötelező!) 1650 Ft/db alu. vakolóél, belső oldali mm L-profil (RAL - határidő 3 hét) LOOK + (kombi szúnyogháló fekete hálóval) felár 330 Ft/m² mini automata (7 m) felár (240 cm magasság felett kötelező!) LOOK + (kombi szúnyogháló fekete hálóval) felár 4868 Ft/m 6226 Ft/m 1194 Ft/m 3784 Ft/m 1925 Ft/m 1518 Ft/m 1650 Ft/db 330 Ft/m² Egyéb alumínium redőnypalást átszabás műanyag redőnypalást átszabás redőny átszabás hozott motor beépítése kész termék raktározási költsége (az elkészüléstől számított 10. munkanaptól kezdve) 1500 Ft/db 1000 Ft/db 4500 Ft/db 5000 Ft/db 100 Ft/nap/termék

5 ÉRVÉNYES től, visszavonásig. Exte Elite belülről szerelhető, ráépíthető tokos redőnytok és lefutók Műszaki tartalom - tok- és tokvégszigetelés - lécbevezető - műanyag kefés gurtnikivezető - csapágytartó Ártábla Lefutók és kombi lefutóbetét: sima műanyag lefutó (fehér) - kefézve, méretre vágva osztó műanyag lefutó (fehér) - kefézve, méretre vágva alumínium lefutó (RAL és fehér - határidő 2 hét) - méretre vágva kombi lefutóbetét (eloxált) - kefézve, méretre vágva 1641 Ft/m 2070 Ft/m 9125 Ft/m 1522 Ft/m

6 Műszaki tartalom ÉRVÉNYES től, visszavonásig. Exte Elite belülről szerelhető, ráépíthető tokos redőny mm, M37 műanyag léccel Választható léc színek: fehér (alapáras), szürke, krém, bézs, mogyoró, világos faeres - 37 mm műanyag redőnyléc (felső 4-8 léc perforálatlan) gumis alumínium záróléccel és külső ütközővel - csapágyazott Ø40 fémtengely, lécakasztó féderrel mm kefével ellátott fehér műanyag lefutó (kombissá alakítható) A pirossal megjelölt méreteket nem ajánljuk műanyag léccel!!!

7 Műszaki tartalom - 37 mm műanyag redőnyléc (felső 4-8 léc perforálatlan) gumis alumínium záróléccel és külső ütközővel - csapágyazott Ø40 fémtengely, lécakasztó féderrel ÚJDONSÁG! mm kefével ellátott fehér műanyag lefutó (kombissá alakítható) A kombi szúnyogháló választható LOOK + kivitelben (fekete hálóval). üvegszálas szúnyoghálóval kombinálva "klikk-klakk" rendszerű Exte kombi hálóakasztó ÉRVÉNYES től, visszavonásig. Exte Elite belülről szerelhető, szúnyoghálóval kombinált ráépíthető tokos redőny, M37 műanyag léccel Választható léc színek: fehér (alapáras), szürke, krém, bézs, mogyoró, világos faeres A pirossal megjelölt méreteket nem ajánljuk műanyag léccel!!!

8 Műszaki tartalom ÉRVÉNYES től, visszavonásig. Tel.: Fax: Exte Elite belülről szerelhető, ráépíthető tokos redőny mm, RS37 alumínium léccel Választható léc színek: fehér, szürke, ezüst, szemcsés ezüst, barna, krém, világos- és sötétbézs, világos faeres, sötét faeres, aranytölgy, dió, mohazöld, bíborvörös, antracit szürke Kifutó színek: nárciszsárga, azúrkék - 37 mm alumínium redőnyléc (felső 4-8 léc perforálatlan) gumis alumínium záróléccel és külső ütközővel - csapágyazott Ø40 fémtengely, lécakasztó féderrel mm kefével ellátott fehér műanyag lefutó (kombissá alakítható) A piros színnel jelölt méretek kizárólag RS 41 mm alumínium léccel kivitelezhetőek! - felár számolása szükséges A vastag vonaltól jobbra található méreteket kézi müködtetés esetén Ø60 fémtengellyel ajánlott készíteni!

9 Műszaki tartalom ÉRVÉNYES től, visszavonásig. Kifutó színek: nárciszsárga, azúrkék Exte Elite belülről szerelhető, szúnyoghálóval kombinált, ráépíthető tokos redőny, RS37 alumínium léccel Választható léc színek: fehér, szürke, ezüst, szemcsés ezüst, barna, krém, világos- és sötétbézs, világos faeres, sötét faeres, aranytölgy, dió, mohazöld, bíborvörös, antracit szürke - 37 mm alumínium redőnyléc (felső 4-8 léc perforálatlan) gumis alumínium záróléccel és külső ütközővel - csapágyazott Ø40 fémtengely, lécakasztó féderrel ÚJDONSÁG! mm kefével ellátott fehér műanyag lefutó (kombissá alakítható) A kombi szúnyogháló választható LOOK + kivitelben (fekete hálóval). üvegszálas szúnyoghálóval kombinálva "klikk-klakk" rendszerű Exte kombi hálóakasztó

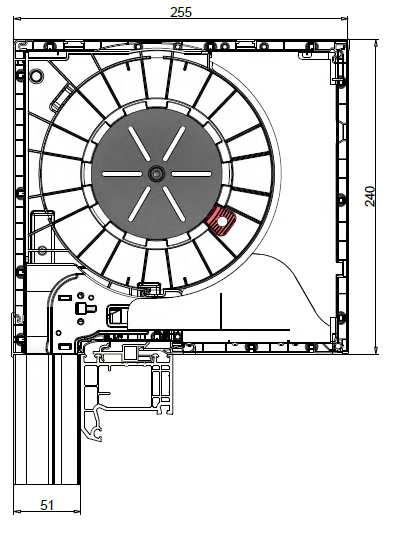

10 Műszaki tartalom ÉRVÉNYES től, visszavonásig. Exte Elite belülről szerelhető, ráépíthető tokos redőny , M37 műanyag léccel Választható léc színek: fehér (alapáras), szürke, krém, bézs, mogyoró, világos faeres - 37 mm műanyag redőnyléc (felső 4-8 léc perforálatlan) gumis alumínium záróléccel és külső ütközővel - csapágyazott Ø40 fémtengely, lécakasztó féderrel mm kefével ellátott fehér műanyag lefutó (kombissá alakítható) A pirossal megjelölt méreteket nem ajánljuk műanyag léccel!!!

11 ÉRVÉNYES től, visszavonásig. Műszaki tartalom Exte Elite belülről szerelhető, szúnyoghálóval kombinált ráépíthető tokos redőny , M37 műanyag léccel - 37 mm műanyag redőnyléc (felső 4-8 léc perforálatlan) gumis alumínium záróléccel és külső ütközővel - csapágyazott Ø40 fémtengely, lécakasztó féderrel ÚJDONSÁG! mm kefével ellátott fehér műanyag lefutó (kombissá alakítható) A kombi szúnyogháló választható LOOK + kivitelben (fekete hálóval). üvegszálas szúnyoghálóval kombinálva "klikk-klakk" rendszerű Exte kombi hálóakasztó Választható léc színek: fehér (alapáras), szürke, krém, bézs, mogyoró, világos faeres A pirossal megjelölt méreteket nem ajánljuk műanyag léccel!!!

12 Műszaki tartalom ÉRVÉNYES től, visszavonásig. Kifutó színek: nárciszsárga, azúrkék Exte Elite belülről szerelhető, ráépíthető tokos redőny , RS37 alumínium léccel, műanyag lefutóval Választható léc színek: fehér, szürke, ezüst, szemcsés ezüst, barna, krém, világos- és sötétbézs, világos faeres, sötét faeres, aranytölgy, dió, mohazöld, bíborvörös, antracit szürke - 37 mm alumínium redőnyléc (felső 4-8 léc perforálatlan) gumis alumínium záróléccel és külső ütközővel - csapágyazott Ø40 fémtengely, lécakasztó féderrel mm kefével ellátott fehér műanyag lefutó (kombissá alakítható) A piros színnel jelölt méretek kizárólag RS 41 mm alumínium léccel kivitelezhetőek! - felár számolása szükséges A vastag vonaltól jobbra található méreteket kézi müködtetés esetén Ø60 fémtengellyel ajánlott készíteni!

13 Műszaki tartalom ÉRVÉNYES től, visszavonásig. Kifutó színek: nárciszsárga, azúrkék Exte Elite belülről szerelhető, szúnyoghálóval kombinált, ráépíthető tokos redőny, RS37 alumínium léccel Választható léc színek: fehér, szürke, ezüst, szemcsés ezüst, barna, krém, világos- és sötétbézs, világos faeres, sötét faeres, aranytölgy, dió, mohazöld, bíborvörös, antracit szürke - 37 mm alumínium redőnyléc (felső 4-8 léc perforálatlan) gumis alumínium záróléccel és külső ütközővel - csapágyazott Ø40 fémtengely, lécakasztó féderrel ÚJDONSÁG! mm kefével ellátott fehér műanyag lefutó (kombissá alakítható) A kombi szúnyogháló választható LOOK + kivitelben (fekete hálóval). üvegszálas szúnyoghálóval kombinálva "klikk-klakk" rendszerű Exte kombi hálóakasztó

14 ÉRVÉNYES től, visszavonásig. EXTE Elite és belülről szemből/alulról szer. alkatrészei A megadott egységárak teljes szálakra vonatkoznak! Méretre vágás esetén +20% vágás és hulladékköltséget számolunk fel! Tok profilok és alkatrészei egységár 5709 Oldalpofa / fehér, barna Ft/pár 5711 Oldalpofa 240x255 / fehér, barna Ft/pár 5021 Profil egységcsomag Elite XT 200x220 (szerelőfedél alul/belül) / fehér (6 m) Ft/m 5023 Profil egységcsomag Elite XT 240x255 (szerelőfedél alul/belül) / fehér (6 m) Ft/m Szigetelés két részből álló, WLG 35, 200x220 (1,2 m) Ft/pár Szigetelés két részből álló, WLG 35, 240x255 (1,2 m) Ft/pár 53112KD Tokvég szigetelés WLG 35, 200x Ft/pár 53114KD Tokvég szigetelés WLG 35, 240x Ft/pár 5401 Univerzális adapterprofil / fehér (6 m) 536 Ft/m Lefutó és alkatrészei egységár Sima műanyag lefutó, mini, 1 nútos, 2 kefés / fehér (6 m) Ft/m Osztó műanyag lefutó, mini, 2 nútos, 4 kefés / fehér (6 m) Ft/m Osztó alumínium lefutó, mini, 2 nútos / natúr (6 m) Ft/m 5398 Kefe lefutóba 6,7 4,5 24 Ft/m 5630 Csavar a lefutó rögzítéséhez 30 Ft/db Lefutó végzáró / fehér 262 Ft/db Alkatrészek egységár 5786 Bevezető alul/belül, alsó /belső szerelőfedéllel, J+B 298 Ft/pár 5752 Csapágytartó 195 Ft/db 5753 Akasztó csapágytartóhoz 43 Ft/db 5621 Távtartó csapágytartóhoz 43 Ft/db 5611 Csapágy, D=28, d=12 mm 122 Ft/db 5332 Csapágyazható tárcsa 135, 8-szöges, mini ( hoz) 201 Ft/db 5334 Csapágyazható tárcsa 170, 8-szöges, mini ( höz) 420 Ft/db 5789 Tokvég fedél 200, két részes 323 Ft/pár 5790 Tokvég fedél 240, két részes 396 Ft/pár Dugó sw40, D=28-as csapágyhoz 116 Ft/db 5340 Kivezető kefés / fehér, barna 97 Ft/db 5351 Automata, 5,5 m gurtnival, 14 mm / fehér, barna Ft/db 5676R/L Oldalsó rögzítő lemez 305 Ft/pár Külső ütköző 20 mm 67 Ft/db 5754 Kábelrögzítő 52 Ft/db Osztópofa és alkatrészei egységár 5267 Osztópofa Ft/db 5277 Osztópofa Ft/db 5278 Osztópofa betét - csapos 548 Ft/db 5279 Osztópofa betét - csapágyazható (tengelyközösítőhöz) 548 Ft/db Szúnyoghálós alkatrészek egységár Szúnyogháló kazetta Elite XT / eloxált Ft/m Kombi háló szett / fehér Ft/szett Záróléc szúnyoghálóhoz / natúr Ft/m R855 Kefe kombi zárólécbe 4,8 x Ft/m 5505IS 13 Szúnyogháló lefutó betét / eloxált Ft/m R880 Kifújásgátlós kefe 55 Ft/m R881 Kefe 6,7 x 8 49 Ft/m Zárólécvégdugó / fehér 137 Ft/db Rejtett hálóakasztó lefutóba / fehér 195 Ft/db
