1 jegyzéke

2 Tartalomjegyzék Redőny alkatrészek... 4 Tok rendszerek... 4 Vakolósínek Tokvégek Lefutók Lamellák Zárólécek Tengelyek Szigetelések Osztások Csapágyak, csapágytartók Tengelyvégdugók Tengelyosztók Gurtnitárcsák Lécbevezetők Gurtnibevezetők Gurtni, zsinór Automaták Acélakasztók, féderek Arriterek, műanyag oldalzárak Föléépített rendszerek - Tokrögzítő lemezei Feléépített rendszer tokvég merevítő lapjai Feléépített rendszerek lefutó pattintói Mosquito alkatrészek Motorok, és alkatrészeik Feltolásgátlók Egyéb alkatrészek Rovarháló alkatrészek x 35 fix műanyag rovarháló alkatrészei x 25 fix alumínium rovarháló alkatrészei x 22 fix alumínium rovarháló alkatrészei x 27 fixperemes alumínium rovarháló alkatrészei

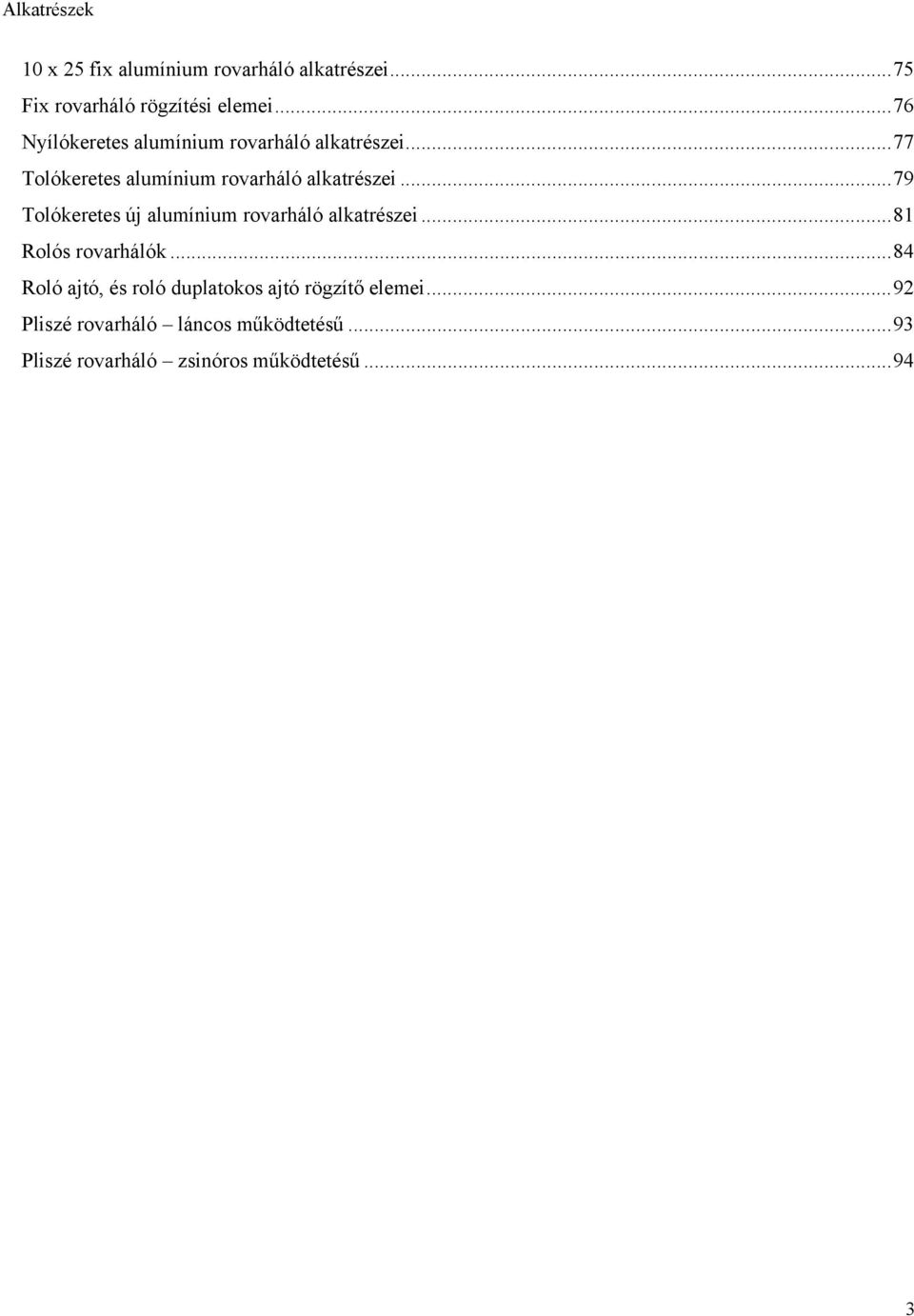

3 10 x 25 fix alumínium rovarháló alkatrészei Fix rovarháló rögzítési elemei Nyílókeretes alumínium rovarháló alkatrészei Tolókeretes alumínium rovarháló alkatrészei Tolókeretes új alumínium rovarháló alkatrészei Rolós rovarhálók Roló ajtó, és roló duplatokos ajtó rögzítő elemei Pliszé rovarháló láncos működtetésű Pliszé rovarháló zsinóros működtetésű

4 Redőny alkatrészek Tok rendszerek Feléépített redőnyrendszerek

5 Neotherm redőnyrendszer tok szerkezete Neotherm feléépített redőnyrendszer Tokméretek: 195/ /250 Tok méretek 195/ /250 Tok előlap pattintó Neo-T 195, 245 EL. P Neo-T 195, 245 EL. P Neotherm redőnytok méretek Cikkszámok Tok előlap Tok tető Tok hátlap Szervizfedél Tok alj Adapterprofil Neo-T 195, EL. HL. Neo-T 245, EL. HL. Neo-T 195, 245 TE Neo-T 195, 245 TE Neo-T 195, EL. HL. Neo-T 195, EL. HL. Neo-T 195, 245 SZ. Neo-T 195, 245 SZ. Neo-T 195, 245 AL. Neo-T 195, 245 AL. Neo-T Adapt.profil/00 I. Neo-T Adapt.profil/00 I. 5

6 Varinova redőnyrendszer tok szerkezete Varinova feléépített redőnyrendszer Tokméretek: 205/ /250 2 típusú alj: - sima alj: mm-ig - winklis alj: mm -ig 6

7 Varinova redőnytok méretek Tok Cikkszámok méretek Tok szett Tok alsó lezárás 205/ sima alj 205/ winklis alj 240/ sima alj 240/ winklis alj 7

8 Termolux redőnyrendszer tok szerkezete Termolux feléépített redőnyrendszer Tokméretek: 160/ /253 2 típusú alj: - sima alj - dupla lefutós alj Termolux redőnytok méretek Sima alj szerkezet Cikkszámok Tok Tok alj sima Adapter profil méretek Tok előlap Tok tető Tok hátlap Szervizfedél lefutós sima lefutós 160/253 RK 5001 PGL 10 RKT 5001 PKL 1 RK 2001 RN /253 RK 6001 PGL 2 RKT 6001 PKL 1 RK 2001 M RN 101 Tok méretek Termolux redőnytok méretek Dupla lefutós alj szerkezet Cikkszámok Tok előlap Tok tető Tok hátlap Szervizfedél Tok alj - dupla lefutós Adapter profil sima lefutós 160/253 RK 5001 PGL 10 RKT 5001 PKL 1 RK 2001 M RNM /253 RK 6001 PGL 2 RKT 6001 PKL 1 RK 2001 M RNM 01 8

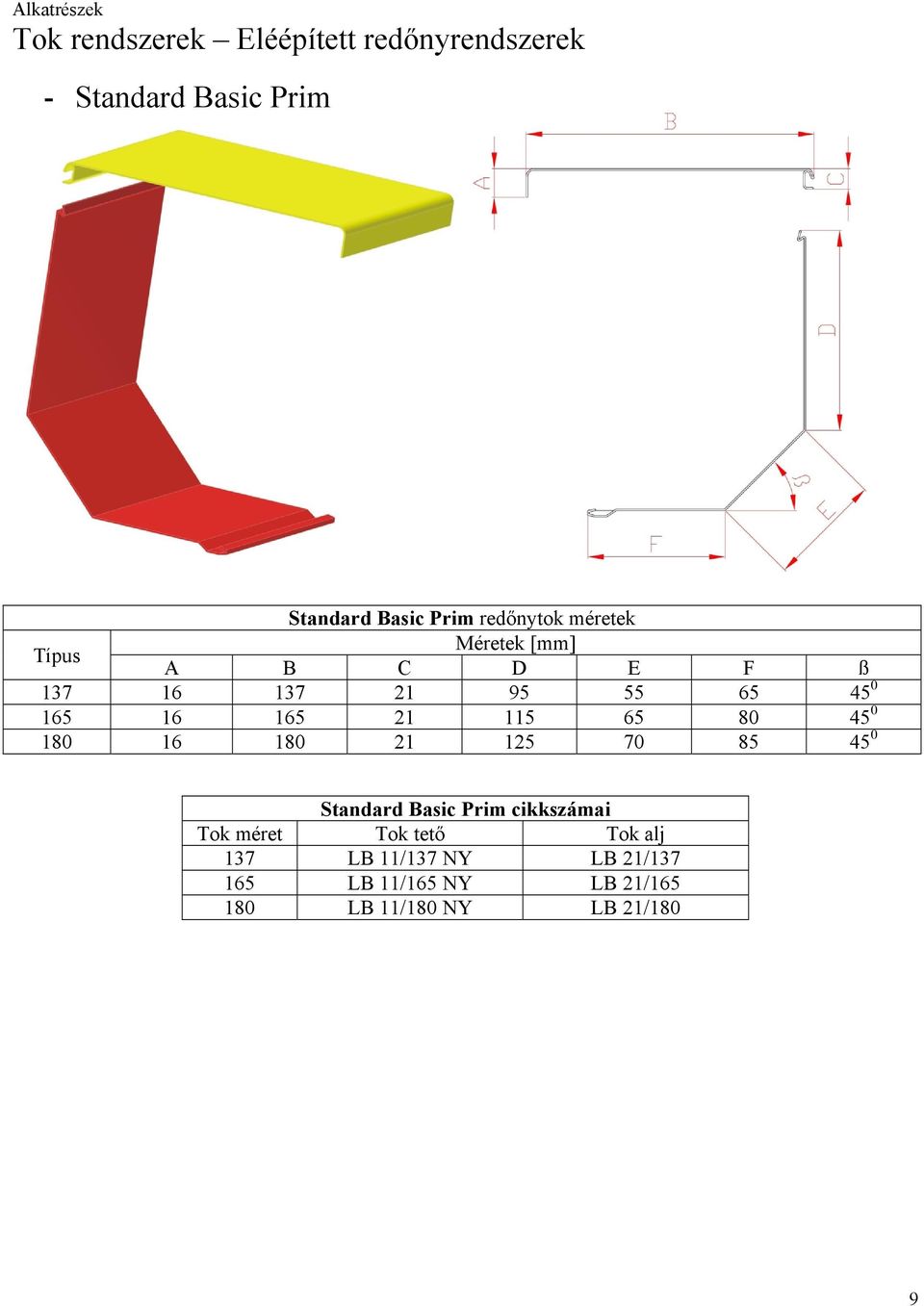

9 Tok rendszerek Eléépített redőnyrendszerek - Standard Basic Prim Standard Basic Prim redőnytok méretek Típus Méretek [mm] A B C D E F ß Standard Basic Prim cikkszámai Tok méret Tok tető Tok alj 137 LB 11/137 NY LB 21/ LB 11/165 NY LB 21/ LB 11/180 NY LB 21/180 9

10 - Standard Basic Standard Basic redőnytok méretek Típus Méretek [mm] A B C D E F ß Standard Basic cikkszámai Tok méret Tok tető Tok alj 137 LB 11/137 LB 21/ LB 11/165 LB 21/ LB 11/180 LB 21/180 10

11 - Standard Neo Standard Neo redőnytok méretek Típus Méretek [mm] A B C D E F ß Standard Neo cikkszámai Tok méret Tok tető Tok alj 137 SK 11/137- M SK 21/137- M 165 SK 11/165- M SK 21/165- M 180 SK 11/180- M SK 21/180- M 11

12 Standard Standard redőnytok méretek Típus Méretek [mm] A B C D E F ß Standard cikkszámai Tok méret Tok tető Tok alj 137 SK 11/137 SK 21/ SK 11/150 SK 21/ SK 11/165 SK 21/ SK 11/180 SK 21/ SK 11/205 SK 21/ SK 11/300 SK 21/300 12

13 - Owal Owal redőnytok méretek Típus Méretek [mm] A B C D E Owal redőnytok cikkszámai Tok méret Tok tető Tok alj Tok hátlap 137 SKO 11/137 SKO 21/137 SKO SKO 11/165 SKO 21/165 SKO SKO 11/205 SKO 21/205 SKO 33 13

14 - Comfort (Basic, Neo, Comfort, Extra) Comfort nyitott hátas Lindab lemezes redőnytok méretek Comfort cikkszámai Méretek [mm] Típus A B C Tok méret Tok tető LB 20/ LB 20/ RV 90/205 Comfort teli hátas Lindab lemezes redőnytok méretek Comfort cikkszámai Méretek [mm] Típus A B C Tok méret Tok tető A 11/ A 11/180 14

15 Comfort redőnyök tok alj SG Extrudált Kapé Lindab Kapé Comfort Lindab lemezes redőnytok méretek Típus SG Extrudált Kapé Lindab Kapé A ß Alkatrész kódok SG SG SG LB/11/165 LB/11/180 15

16 Vakolósínek - Feléépített redőnyrendszerek Neotherm, és Varinova redőnyökhöz vakolósín Termolux vakolósín belső merevítővel Vakolósínek - Eléépített redőnyrendszerek VS 20 vakolósín - Comfort Basic - Comfort Neo redőnyök esetén. PT 20 RM vakolósín - Comfort redőnyök esetén. PT 20 vakolósín - Comfort Extra redőnyök esetén 16

17 Tokvégek Feléépített redőnyrendszerek Neotherm redőnyrendszer Tokvég Neotherm redőnytokvég méretek Tokméret Méretek [mm] A B C D Cikkszámok 195/ Neo-T tokvég 195/ / Neo-T tokvég 195/240 Varinova redőnyrendszer Tokvég Varinova redőnytokvég méretek Tokméret Méretek [mm] A B C D Cikkszámok 205/ /

18 Termolux redőnyrendszer Tokvég Varinova redőnytokvég méretek Tokméret Méretek [mm] A B C D Cikkszámok 160/ BPRM / BPRM

19 Tokvégek Eléépített redőnyrendszerek Standard redőnyrendszer Tokvég Standard redőnytokvég méretek Tokméret Méretek [mm] A B C D E F ß Cikkszámok BS 45/137, FT 45/ BS 45/ BS 45/165, FT 45/ BS 45/180, FT 45/ BS 45/ BS 45/300 19

20 OWAL redőnyrendszer Tokvég Owal redőnytokvég méretek Tokméret Méretek [mm] A B C D R Cikkszámok BSO BSO BSO 205 COMFORT redőnyrendszer Tokvég Comfort redőnytokvég méretek Tokméret Méretek [mm] A B C D E F ß Cikkszámok FT 20/ FT 20/ BK 20/205 20

21 Lefutók Feléépített redőnyrendszerek Neotherm redőnyrendszer Lefutók Dupla lefutósín Cikkszám: Neo-T Műa dup.lef. Alap kivitelben tartalmazza a keféket. Dupla osztott lefutósín Cikkszám: Neo-T Műaoszt dlef. Alap kivitelben tartalmazza a keféket. Dupla alumínium lefutósín Cikkszám: Neo-T Alu kombi lefutó. Alap kivitelben tartalmazza a keféket. 21

22 Dupla osztott alumínium lefutósín Cikkszám: Neo-T Alu osztott-kombi lefutó. Alap kivitelben tartalmazza a keféket Varinova redőnyrendszer Lefutók Műanyag lefutósín Cikkszám: 5115 (Műanyag). Alap kivitelben tartalmazza a keféket Műanyag dupla lefutósín Cikkszám: 5115 (Műanyag) (Műanyag). Alap kivitelben tartalmazza a kefét, és szélkifúvásgátló kefét. 22

23 Műanyag osztott lefutósín Cikkszám: 5117 (Műanyag) (Műanyag). Alap kivitelben tartalmazza a keféket. Műanyag dupla osztott lefutósín Cikkszám: 5117 (Műanyag) (Alumínium). Alap kivitelben tartalmazza a kefét, és szélkifúvásgátló kefét. Termolux redőnyrendszer Lefutók Műanyag osztott lefutósín Cikkszám: RK 1801 US. Alap kivitelben tartalmazza a keféket. 23

24 Műanyag dupla osztott lefutósín Cikkszám: RK 1801 M CZ. Alap kivitelben tartalmazza a keféket. RolaPlus redőnyrendszer Lefutók Műanyag lefutósín Cikkszám: Alap kivitelben tartalmazza a keféket Műanyag osztott lefutósín Cikkszám: Alap kivitelben tartalmazza a keféket 24

25 Lefutók Eléépített redőnyrendszerek Műanyag lefutósín Cikkszám: Alap kivitelben tartalmazhat gumit, kefét. (Redőny típustól függően) Alkalmazható lamella méretek 37-es és 39-es. Műanyag dupla lefutósín Cikkszám: Alap kivitelben tartalmazhat gumit és kefét (redőny típustól függően). A Mosquito-s rész mindig kefés! Alkalmazható lamella méretek 37-es és 39-es. Alumínium lefutósín Cikkszám: PP 53. Alap kivitelben tartalmaz, kefét. Alkalmazható lamella méretek 37-es és 39-es. 25

26 Alumínium dupla lefutósín Cikkszám: MDO. Alap kivitelben tartalmaz, kefét. Alkalmazható lamella méretek 37-es és 39-es. Alumínium dupla lefutósín Cikkszám: Alap kivitelben tartalmaz, kefét. Alkalmazható lamella méretek 37-es és 39-es. Alumínium dupla lefutósín Cikkszám: PPDO. Alap kivitelben tartalmaz, kefét. Alkalmazható lamella méretek 37-es és 39-es. 26

27 Alumínium íves takaróprofil Cikkszám: N/PPDO. Illeszthető minden olyan alumínium lefutóhoz, melynek szélessége 53 mm. Alumínium lefutósín Cikkszám: PP 66. Alap kivitelben tartalmaz, gumit. Alkalmazható lamella méretek 52-es. Alumínium lefutósín Cikkszám: PP 250/89. Alap kivitelben tartalmaz, gumit, és kefét. Alkalmazható lamella méretek 77-es. 27

28 Lamellák KM 37 műanyag lamella Cikkszám: KM 37. CSAK FEHÉR SZÍNBEN! PA 37 alumínium hőszigetelt lamella Cikkszám: PA 37. Színminta szerint választható. PA 39 alumínium hőszigetelt lamella Cikkszám: PA 39. Színminta szerint választható. 28

29 PA 52 alumínium hőszigetelt lamella Cikkszám: PA 52. Színminta szerint választható. PA 77 alumínium hőszigetelt lamella Cikkszám: PA 77. Színminta szerint választható. 29

30 Zárólécek Föléépített redőnyrendszerek záróléce, gumis záródással. Cikkszám: Alu-T ütköző Alkalmazható lamella méretek 37-es, és 39-es. (Eléépített redőnyrendszereknél nem alkalmazható)! Standard Basic Prim záróléc, műanyag belső súllyal. Cikkszám: Alkalmazható rejtett, és külső ütközőkkel egyaránt. Alkalmazható lamella méret 37-es. Alumínium záróléc, gumis záródással. Cikkszám: LDG 40 Alkalmazható rejtett, és külső ütközőkkel egyaránt. Alkalmazható lamella méretek 37-es, és 39-es. 30

31 Alumínium záróléc, gumis záródással. Cikkszám: LDG Alkalmazása biztonsági reteszhez külső ütközőkkel. Alkalmazható lamella méretek 37-es, és 39-es. Alumínium záróléc, gumis záródással. Cikkszám: LDG 52. Alkalmazható lamella méret 52-es. 31

32 Alumínium záróléc, gumis záródással. Cikkszám: LDG 77. Alkalmazható lamella méret 77-es. Mosquito zárólécek 1. Ablakos hálóakasztó 2. Ablakos fixakasztó Alsó fixakasztós kialakítás: a hálóakasztó, és a fixakasztó kapcsolódása Ablakos hálóakasztó, alumínium. Cikkszám: Ablakos fixakasztó, alumínium. Cikkszám:

33 Alumínium mosquito záróléc Cikkszám: SL-I. Alkalmazható Reteszes, és Easy - Clickes kiakasztáshoz. Kefék elhelyezése oldalt, alul opcióban. Kefe cikkszáma: KF SL-I/1 oldalra, KF SL-I alulra. Varinova alumínium mosquito záróléc. Cikkszám: Easy - Clickes kiakasztáshoz. Kefék elhelyezése oldalt, alul opcióban. Kefe cikkszáma:

34 Tengelyek Nyolcszögletű műanyag SW 40-es tengely Standard Basic Prim redőnyönyökhöz. Cikkszám: Nyolcszögletű 40-es acéltengely, galvanizált. Cikkszám: SW Nyolcszögletű 60-es acéltengely, galvanizált. Cikkszám: SW

35 Nyolcszögletű 70-es acéltengely, galvanizált. Cikkszám: SW

36 Szigetelések Termolux szigetelések Termolux redőnytok szigetelés 160/253 tokhoz. Cikkszám: RW TS 160 Termolux redőnytok szigetelés 200/253 tokhoz. Cikkszám: RW TS

37 Neotherm szigetelések Neotherm redőnytok szigetelés 195/240, 245/250 tokhoz. Cikkszám: Neot Szig/195, Neot Szig/245 Varinova szigetelések Varinova redőnytok szigetelés. Cikkszám: 5130 (205/250 tok, és sima alj esetén), 5131 (205/250 tok, és winklis alj esetén), 5132 (240/250 tok, és sima alj esetén), 5133 (240/250 tok, és winklis alj esetén) 37

38 Osztások - Feléépített redőnyrendszerekhez Neotherm Osztás Típus Méretek [mm] A B C 195/ / Neotherm osztópofa 195/240 tokhoz. Cikkszám: Neo-T Osztópofa/195 Neotherm osztópofa 245/250 tokhoz. Cikkszám: Neo-T Osztópofa/245 Varinova Osztás Típus Méretek [mm] A B 200/ / Varinova osztópofa 200/250 tokhoz. Cikkszám: 5181 Varinova osztópofa 240/250 tokhoz. Cikkszám:

39 Termolux Osztás Azonos magasságú lefutósínek esetén Típus Méretek [mm] A B 160/ / Termolux osztópofa 160/253 tokhoz. Cikkszám: RKM 201 Termolux osztópofa 200/253 tokhoz. Cikkszám: RKM 301 Termolux Osztás Eltérő magasságú lefutósínek esetén Típus Méretek [mm] A B 160/ / Termolux osztópofa 160/253 tokhoz. Cikkszám: RKB 201 Termolux osztópofa 200/253 tokhoz. Cikkszám: RKB

40 Osztások - Eléépített redőnyrendszerekhez Standard osztópofa Owal osztópofa Comfort osztópofa Eléépített rendszerek 2 db tokvég összeforgatásával, rögzítésével készül. Ezeknél a rendszereknél az osztott lefutó 2 db normál lefutó összefordítva. (Nincs H lefutó!) Standard osztópofa. Cikkszáma: BS 45 Owal osztópofa. Cikkszáma: BSO Comfort osztópofa. Cikkszáma: FT 20 40

41 Csapágyak, csapágytartók Csapágyak - Feléépített redőnyrendszerekhez Termolux csapágy. Cikkszáma: LO 28/10 Varinova csapágy. Cikkszáma: 4859 Neotherm csapágy. Cikkszáma: Neo-T LO 28 RM Csapágytartók - Feléépített redőnyrendszerekhez Kömmerling csapágytartó. Cikkszáma:

42 Csapágyak - Eléépített redőnyrendszerekhez Standard Basic Prim csapágy. Cikkszáma: LOH 28 Standard, Owal, Comfort csapágy. Cikkszáma: LO 28 Mega Garázskapu csapágy: Cikkszáma: LO 40 (P 40 csapágytartóhoz) 42

43 Csapágytartók - Eléépített redőnyrendszerekhez Nyitott csapágytartó: Cikkszáma: NYCS Mega garázskapu csapágytartó: Cikkszáma: P 40 (LO 40 csapágyhoz) 43

44 Tengelyvégdugók Tengelyvégdugók - Feléépített redőnyrendszerekhez Neotherm tengelyvégdugó: Cikkszáma: Neo-T dugó 195, 245-tok (SW 4006 acéltengelyhez) Varinova tengelyvégdugó: Cikkszáma: 4261 (SW 4006 acéltengelyhez) Termolux tengelyvégdugó: Cikkszáma: OBS 40 PVC (SW 4006 acéltengelyhez) Varinova, Termolux tengelyvégdugó: Cikkszáma: OBS 60 OS (SW 6006 acéltengelyhez) 44

45 Neotherm tengelyvégdugó: Cikkszáma: OBS 60 KN (SW 6006 acéltengelyhez) Tengelyvégdugók - Eléépített redőnyrendszerekhez Standard Basic Prim tengelyvégdugó: Cikkszáma: OBSH 40 (SW 4006 műanyag tengelyekhez) Standard, Owal, Comfort tengelyvégdugó: Cikkszáma: OBS 40 KN (SW 4006 acéltengelyhez) 45

46 Standard, Owal, Comfort tengelyvégdugó: Cikkszáma: OBS 60 KN (SW 6006 acéltengelyhez) Mega garázskapu tengelyvégdugó: Cikkszáma: OBS 70 (SW 7012 acéltengelyhez) Tengelyosztók Elépített, és föléépített rendszerekhez Tengelyosztó: Cikkszáma: (4006 acéltengelyhez) Tengelyosztó: Cikkszáma: TGO 60 (SW 6006 acéltengelyhez) 46

47 Gurtnitárcsák Gurtnitárcsák - Feléépített redőnyrendszerekhez Neotherm gurtnitárcsa: Cikkszáma: Neo-T tárcsa 195-tok (SW 4006 acéltengelyhez) Neotherm gurtnitárcsa: Cikkszáma: Neo-T tárcsa 245-tok (SW 4006 acéltengelyhez) Varinova gurtnitárcsa: Cikkszáma: 5243 (SW 4006 acéltengelyhez) Varinova gurtnitárcsa: Cikkszáma: 4849 (SW 4006 acéltengelyhez) Termolux gurtnitárcsa: Cikkszáma: RKZ 71 (SW 4006 acéltengelyhez) Termolux gurtnitárcsa: Cikkszáma: RKZ 72 (SW 4006 acéltengelyhez) 47

48 Gurtnitárcsák - Eléépített redőnyrendszerekhez Standard Basic Prim gurtnitárcsa: Cikkszáma: KNOH (SW 4006 acéltengelyhez) Standard, Owal, Comfort gurtnitárcsa: Cikkszáma: KNO (SW 4006 acéltengelyhez) Cikkszáma: KNO (SW 4006 acéltengelyhez) Cikkszáma: KNO (SW 4006 acéltengelyhez) Cikkszáma: KNO (SW 4006 acéltengelyhez) Standard, Owal, Comfort gurtnitárcsa: Cikkszáma: KN 1216 (SW 4006 acéltengelyhez) Cikkszáma: KN 1416 (SW 4006 acéltengelyhez) Cikkszáma: KN 1516 (SW 4006 acéltengelyhez) Cikkszáma: KN 1716 (SW 4006 acéltengelyhez) 48

49 Lécbevezetők Lécbevezetők - Feléépített redőnyrendszerekhez Neotherm lécbevezető: Cikkszáma: Neo-T 02 lécbevezető Varinova lécbevezető: Cikkszáma: 5154 (Osztáshoz 5183) Termolux lécbevezető a tokvéggel egy egységet képez! Cikkszáma: --- Lécbevezetők - Eléépített redőnyrendszerekhez Standard, Owal, Comfort sima lécbevezető. Cikkszáma: SLM 49

50 Standard, Owal, Comfort dupla lécbevezető. Cikkszáma: (Mosquito-s lécbevezető) Lécbevezető. Cikkszáma: SLS (PA52-es lamellákhoz) Lécbevezető. Cikkszáma: ER (PA77-es lamellákhoz) 50

51 Gurtnibevezetők Gurtnibevezetők - Feléépített redőnyrendszerekhez Neotherm gurtnibevezető. Cikkszáma: Neo-T gurtnibev. (TS 14 gurtnihoz) Varinova, Termolux gurtnibevezető. Cikkszáma: 4853 (TS 14 gurtnihoz) Gurtnibevezetők - Eléépített redőnyrendszerekhez Standard, Owal, Comfort gurtnibevezető. Cikkszáma: (TS 14 gurtnihoz) Standard, Owal, Comfort kefés gurtnibevezető. Cikkszáma: PTR 14 (TS 14 gurtnihoz) 51

52 Standard, Owal, Comfort redőny tokon belüli gurtnibevezető. Középső, és felső kivezetéshez Cikkszáma: 07-07F (Gurtnis működtetéshez TS14) Standard, Owal, Comfort zsinór bevezető, 250 mm-es. Cikkszáma: PL 250 (Zsinóros működtetéshez - ZSI) Standard, Owal, Comfort zsinórfogantyú. Cikkszáma: UTL (Zsinóros működtetéshez - ZSI) 52

53 Gurtni, zsinór Gurtni, heveder 14 mm-es. Cikkszáma: TS 14 Zsinór. Cikkszáma: ZSI 53

54 Automaták Gurtni automata. Cikkszáma: ZWPH (Gurtnis működtetéshez TS14) Gurtni automata. Cikkszáma: ZWP (Gurtnis működtetéshez TS14) 3:1-es áttételes hevederes hajtómű. Cikkszáma: KPP (Gurtnis működtetéshez TS14) Tekerőkar KPP-hez. Cikkszáma: KRM 140 Konzol KPP-hez. Cikkszáma: PMZ 54

55 Falba süllyeszthető automata. Cikkszáma: 6A Kurblis hajtómű, kivezetés 45 0, vagy ban. Cikkszáma: ACEC/7 1:7 arányú áttételes hajtómű Cikkszáma: ACEC/10 1:10 arányú áttételes hajtómű Cikkszáma: PKC 45 kardántengely 45 0 Cikkszáma: PKC 90 kardántengely 90 0 Cikkszáma: KRC tekerőkar Cikkszáma: UKR tekerőkar fali konzol Cikkszáma: ZDZ 2 horog kardánhoz Cikkszáma: OBS 40 ACC tengelyvégdugó kurblis hajtómű- hoz. (SW 4006 tengelyhez) Más tengelyvégdugóval nem használható! Cikkszáma: OBS 60 ACC tengelyvégdugó kurblis hajtómű- hoz. (SW 6006 tengelyhez) Más tengelyvégdugóval nem használható! 55

56 Ütközők Alu-T merevítő 4090 záróléchez. Cikkszám: 4248 (Eléépített redőnyrendszereknél nem alkalmazható)! Külső műanyag ütköző. Cikkszáma: (Alkalmazható felé, és eléépített rendszereknél is) Rejtett műanyag véglécakasztó, ütköző. Cikkszáma: ZLDH 40 (Standard Basic Prim redőnyökhöz) Rejtett műanyag véglécakasztó, ütköző. Cikkszáma: ZLD 40 (LDG 40 záróléchez, eléépített rendszerekhez) 56

57 Rejtett műanyag véglécakasztó, ütköző. Cikkszáma: EGV-28 (LDG 40 záróléchez, eléépített rendszerekhez, és alsótokos Mosquito-val egybeépített redőnyökhöz) Rejtett műanyag véglécakasztó, ütköző. Cikkszáma: ZLD (LDG 52 záróléchez) Acélakasztók, féderek Acélakasztók méretei Típus Méretek [mm] A B C D Cikkszámok WMA WMA ,5 11 WD

58 Arriterek, műanyag oldalzárak Cikkszám: APA 37/2 APA 37/1 Cikkszám: APA 52/2 APA 77/1 Arriterek alumínium lamellák oldalirányú elmozdulásának megakadályozására. 58

59 Föléépített rendszerek - Tokrögzítő lemezei Neotherm tokrögzítő vas. Cikkszáma: Neo-T Tokrögzitő vas Varinova tokrögzítő vas. Cikkszáma: /250 méretű tokhoz Varinova tokrögzítő vas. Cikkszáma: /250 méretű tokhoz Termolux tokrögzítő vas. Cikkszáma: RKZ-66 59

60 Feléépített rendszer tokvég merevítő lapjai (motoros működtetésnél) Neotherm, és Termolux motorfelfogató lap. Cikkszáma: RKZ-55 RolaPlus motorfelfogató lap. Cikkszáma: 4914 Varinova motorfelfogató lap. Cikkszáma:

61 Feléépített rendszerek lefutó pattintói Neotherm pattintó. Cikkszáma: Neo-T lábrögzítő pattintó Varinova pattintó, műanyag lefutóhoz. Cikkszáma: 9870 Varinova pattintó, alumínium lefutóhoz. Cikkszáma: 9419 Termolux pattintó, lefutóhoz. Cikkszáma: NYP 61

62 Mosquito alkatrészek Mosquito alkatrészek Feléépített redőnyrendszerekhez Varinova Mosquito szett. - Rovarháló tok ISG1 Cikkszám: 5267 ISG2 Cikkszám: Bordáscsöves háló 1,7 m-es Cikkszám: ,5 m-es Cikkszám: Rovarháló szett ISG1 Cikkszám: 5261 ISG2 Cikkszám: Easy - Click Cikkszám:

63 Neotherm Mosquito szett - Bordáscsöves háló 1,2 m-es Cikkszám: ,8 m-es Cikkszám: ,6 m-es Cikkszám: Rovarháló szett Cikkszám: Neo-T Mosquito szett - Easy - Click Cikkszám: Click 63

64 Mosquito alkatrészek Eléépített redőnyrendszerekhez Rugós konzol szett - Bordáscsöves háló 1,2 m-es Cikkszám: ,8 m-es Cikkszám: ,6 m-es Cikkszám: Rovarhálófék Cikkszám: Fék - Easy - Click -es kiakasztás Cikkszám: Click - Rugós retesz kiakasztás Cikkszám: SL-I-R - Fixakasztós kiakasztás Cikkszám: /

65 Bordáscsőves háló - Bordáscsöves háló 1,2 m-es Cikkszám: ,8 m-es Cikkszám: ,6 m-es Cikkszám: Easy - Click -es Mosquito kiakasztás Cikkszáma: Click Rugós Reteszes Mosquito kiakasztás Cikkszáma: SL-I-R 65

66 Motorok, és alkatrészeik LS 40 SOMFY motorfelfogó Cikkszáma: LT 50 SOMFY univerzális motorfelfogó Cikkszáma: SOMFY CSŐMOTOR 66

67 PORTOS 40-es motorfelfogó Cikkszáma: --- PORTOS 60-es motorfelfogó Cikkszáma: --- PORTOS CSŐMOTOR 67

68 SW40-es tengelyhez adapter gyűrű Cikkszáma: PZ 45 SW60-es tengelyhez adapter gyűrű Cikkszáma: PZ 78 Feltolásgátlók Varinova feltolásgátló Cikkszáma:

69 Lock To Play felfüggesztő nyomatékérzékelős motorokhoz Lock To Play KIT SW 4006 esetén Cikkszáma: Lock To Play KIT SW 6006 esetén Cikkszáma: Feltolásgátló Cikkszáma: Feltolásgátló mini 2-tagú Cikkszáma: Feltolásgátló mini 3-tagú Cikkszáma: Gyűrű SW 4006 tengelyhez Cikkszáma: Gyűrű SW 4006 tengelyhez Cikkszáma:

70 Egyéb alkatrészek Biztonsági retesz Cikkszáma: RA Furattakaró Cikkszáma: ZP Csavartakaró Cikkszáma: ZPK 70

71 Alsó lezáró dugó sima lefutóhoz Cikkszáma: ZP 53 Alsó lezáró dugó dupla lefutóhoz Cikkszáma: FS A20 Kitámasztó szett Cikkszáma: KIT 71

72 Rovarháló alkatrészek 17 x 35 fix műanyag rovarháló alkatrészei 17 x 35 mm-es műanyag profil Cikkszáma: 17x35 Rejtett belső sarok Cikkszáma: BSRM Szürke üvegszálas rovarháló 1,0 m-es Cikkszáma: ,2 m-es Cikkszáma: ,4 m-es Cikkszáma: ,6 m-es Cikkszáma: ,8 m-es Cikkszáma: ,1 m-es Cikkszáma:

73 7 x 25 fix alumínium rovarháló alkatrészei 7 x 25 mm-es alumínium profil Cikkszáma: Rejtett belső sarok Cikkszáma: SRM 7x25 Rovarháló: Lásd 17x35-ös profilnál! 20 x 22 fix alumínium rovarháló alkatrészei 20 x 22 mm-es alumínium profil Cikkszáma: U Rejtett belső sarok Cikkszáma: Rovarháló: Lásd 17x35-ös profilnál! 73

74 9 x 27 fixperemes alumínium rovarháló alkatrészei 9 x 27 mm-es alumínium profil Cikkszáma: A 13 F Szerelő fogantyú Cikkszáma: SZSZF RM Keretrögzítő fül 16 mm-es rögzítő fül Cikkszáma: SZRR RM 20 mm-es rögzítő fül Cikkszáma: SF51025F Rejtett belső sarok Cikkszáma: M 45 Rovarháló: Lásd 17x35-ös profilnál! 74

75 10 x 25 fix alumínium rovarháló alkatrészei 10 x 25 mm-es alumínium profil Cikkszáma: Rejtett belső sarok Cikkszáma: Külső sarok körmágneshez Cikkszáma: Körmágnes Cikkszáma: Rovarháló: Lásd 17x35-ös profilnál! 75

76 Fix rovarháló rögzítési elemei Klipsz kicsi Cikkszáma: KLP A Klipsz nagy Cikkszáma: Csavaros rögzítés Cikkszáma: ZPK 76

77 Nyílókeretes alumínium rovarháló alkatrészei 20 x 40-es alumínium keretprofil Cikkszáma: U 18 x 70 es alumínium osztóprofil Cikkszáma: U Rejtett belső sarokelem Cikkszáma: U Csappantyú Cikkszáma: CSAP 77

78 Sima zsanér Cikkszáma: / Rugós zsanér Cikkszáma: Rovarháló: Lásd 17x35-ös profilnál! 78

79 Tolókeretes alumínium rovarháló alkatrészei Keretprofil Cikkszáma: (22 x 32 mm-es rovarháló lefutó) Szárny keretprofil Cikkszáma: (10 x 25 mm-es alumínium profil) Szárny osztóprofil Cikkszáma: (7 x 25 mm-es alumínium profil) Duplaszárnyas kivitel esetén a két szárny takaróprofilja. Tolóajtó görgő Cikkszáma:

80 Rejtett belső sarok Cikkszáma: Lábfix Cikkszáma: Szögletes dugó Cikkszáma: S.V kilincs Cikkszáma: Z kilincs Cikkszáma: Rovarháló: Lásd 17x35-ös profilnál! 80

81 Tolókeretes új alumínium rovarháló alkatrészei Keretprofil Cikkszáma: A44 F Keret rejtett belső sarok Cikkszáma: M 49 Szárny keretprofil Cikkszáma: A 42 F 81

82 Szárny rejtett belső sarok Cikkszáma: M 51 Tológörgő Cikkszáma: M 50 Osztóprofil Cikkszáma: A 43 F 82

83 Kilincs Cikkszáma: TOL-FOG S.V kilincs Cikkszáma: Rovarháló: Lásd 17x35-ös profilnál! 83

84 Rolós rovarhálók Roló ablak fixakasztós kiakasztással (függőleges működtetés) Rolós rovarháló tok Cikkszáma: Rolós rovarháló lefutó, kefés Cikkszáma: Ablakos hálóakasztó Ablakos fixakasztó Alsó fixakasztós kialakítás: a hálóakasztó, és a fixakasztó kapcsolódása. Ablakos hálóakasztó, alumínium. Cikkszám: Ablakos fixakasztó, alumínium. Cikkszám:

85 Szerelt tokvég Cikkszáma: Bordáscsőves háló - Bordáscsöves háló 1,2 m-es Cikkszám: ,8 m-es Cikkszám: ,6 m-es Cikkszám:

86 Fogógomb Cikkszáma: Lábfix Cikkszáma: Szögletes dugó Cikkszáma: Rovarhálófék Cikkszáma: Fék 86

87 Roló ablak Easy - Click-es rögzítéssel (függőleges működtetés) A tok, szerelt tokvég, fék és bordáscsöves rovarháló megtalálható az előző Rolós fixakasztó kiakasztásnál. Rolós rovarháló lefutó, kefés Cikkszáma: Ajtós hálóakasztó, oldalt kefés, alul opcióban Cikkszáma: U Easy - Click rovarháló lefutóba Cikkszáma: Click1 87

88 Roló ajtó (vízszintes működtetés) A tok, lefutó, szerelt tokvég, lábfix, szögletes dugó, fék és bordáscsöves rovarháló megtalálható az előző Rolós fixakasztó kiakasztásnál. Ajtós hálóakasztó, (+) mágnessel Cikkszáma: U Ajtós fixakasztó, (-) mágnessel Cikkszáma: U Mágnes Cikkszáma: U (+) Mágnes Cikkszáma: U (-) 88

89 Szerelt görgő felső Cikkszáma: U Szerelt görgő alsó Cikkszáma: U S.V kilincs Cikkszáma:

90 Roló duplatokos ajtó (vízszintes működtetés) A tok, lefutó, szerelt tokvég, fék és bordáscsöves rovarháló megtalálható az előző Rolós fixakasztó kiakasztásnál. Ajtós hálóakasztó, mobil oldali (+) mágnessel Cikkszáma: U Ajtós hálóakasztó, fix oldali (-) mágnessel Cikkszáma: U Mágnes Cikkszáma: U (+) Mágnes Cikkszáma: U (-) Szerelt görgő felső Cikkszáma: U 90

91 Szerelt görgő alsó Cikkszáma: U Pillangózár Cikkszáma: Csúszka Cikkszáma:

92 Ajtós hálóakasztó vég Cikkszáma: U S.V kilincs Cikkszáma: Rejtődugó Cikkszáma: Roló ajtó, és roló duplatokos ajtó rögzítő elemei Rögzítőfül Cikkszáma:

93 Pliszé rovarháló láncos működtetésű 93

94 Pliszé rovarháló zsinóros működtetésű 94
