NIKOMAX ROLETTA ALKATRÉSZ KATALÓGUS

Átírás

1 NIKOMAX ROLETTA ALKATRÉSZ KATALÓGUS

2 NIKOMAX ROLETTA ALKATRÉSZ KATALÓGUS

3 TOKOZAT NÉLKÜLI ROLETTA TEKERŐKAROS MOZGATÁSSAL

4 TOKOZAT NÉLKÜLI ROLETTA MOTOROS MOZGATÁSSAL

5 TOKOZOTT ROLETTA GYÖNGYLÁNCOS MOZGATÁSSAL ALKALMAZHATÓ LEFUTÓK ZSINÓRFESZÍTŐ SZETT

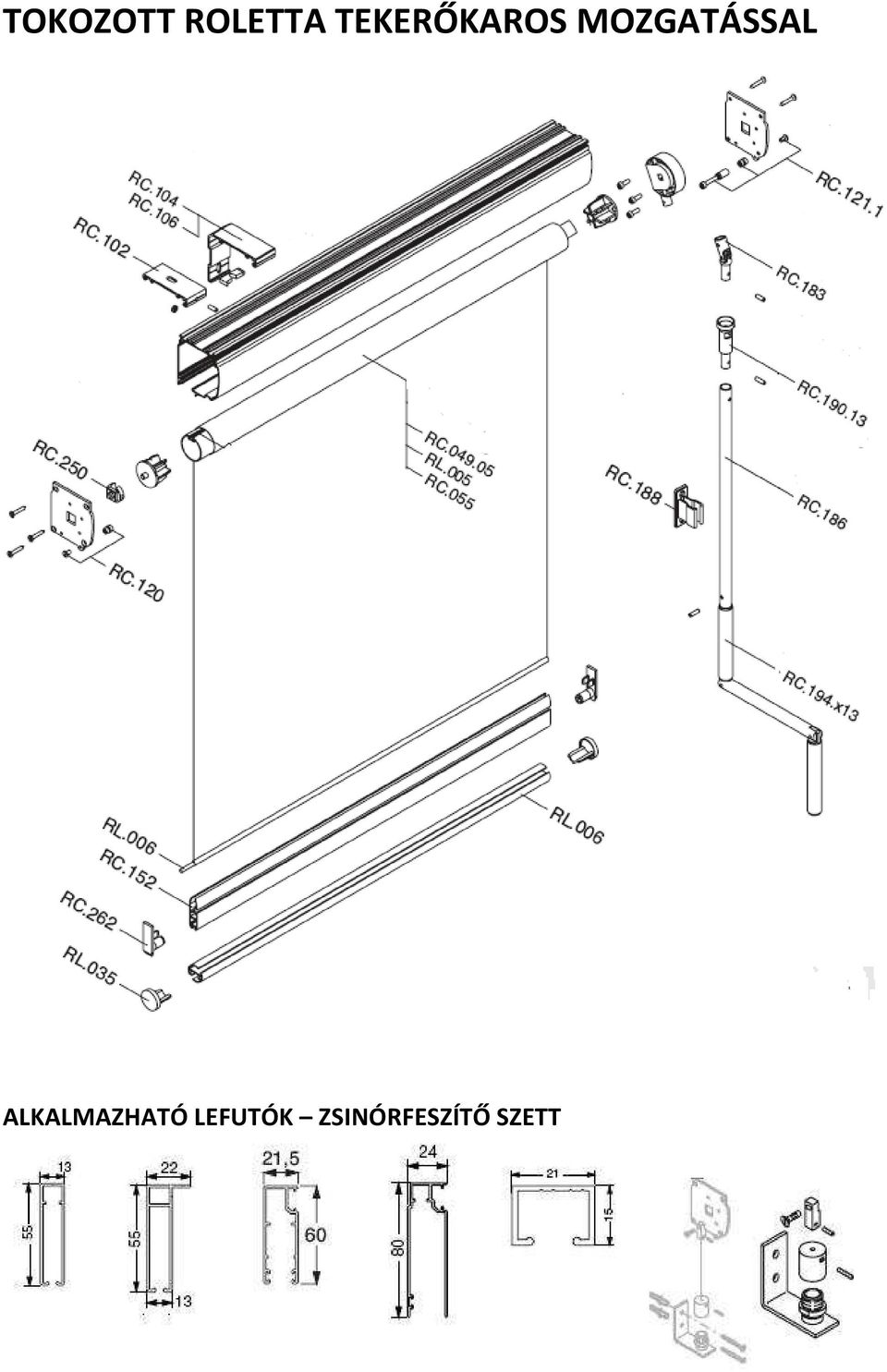

6 TOKOZOTT ROLETTA TEKERŐKAROS MOZGATÁSSAL ALKALMAZHATÓ LEFUTÓK ZSINÓRFESZÍTŐ SZETT

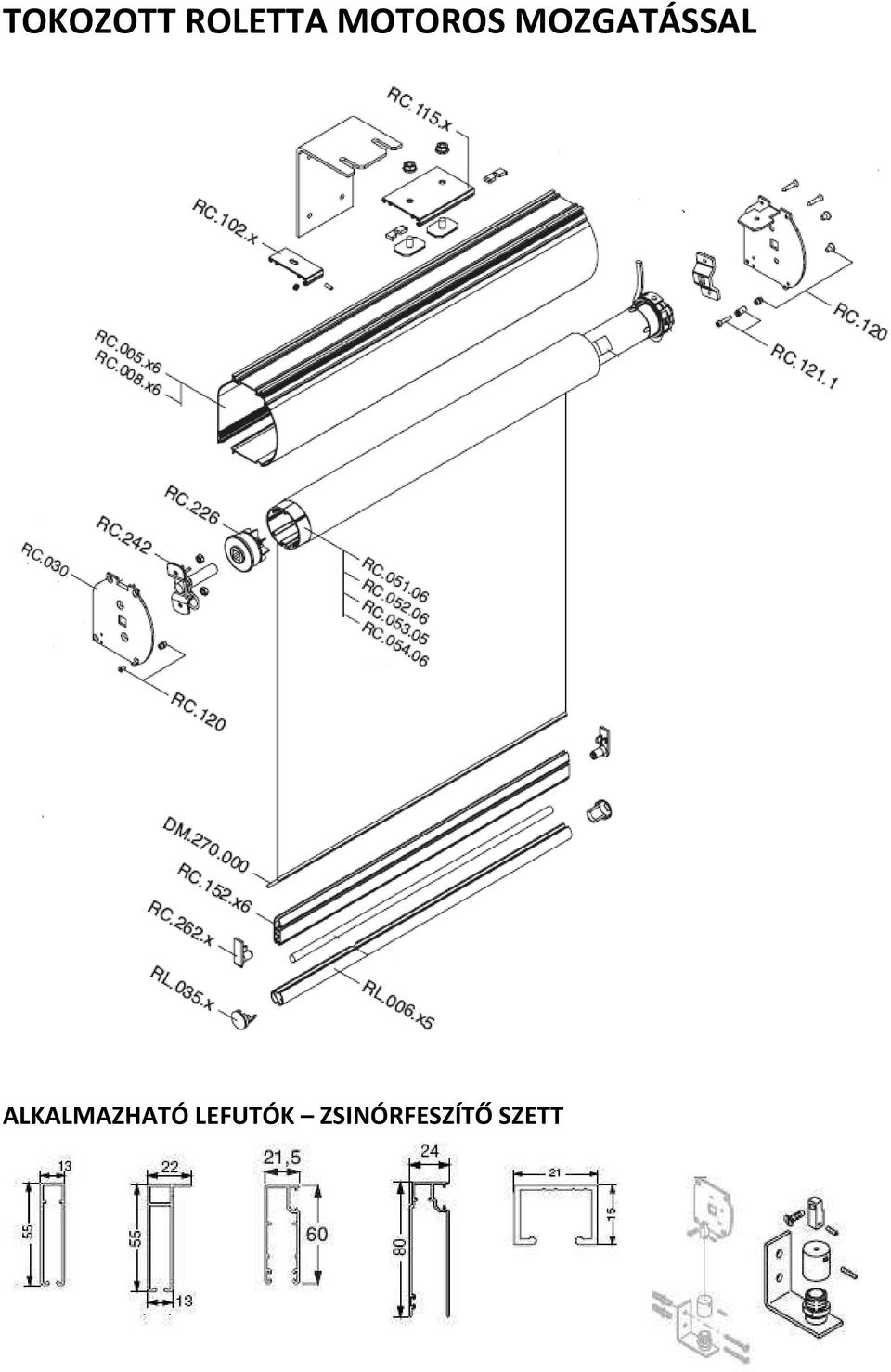

7 TOKOZOTT ROLETTA MOTOROS MOZGATÁSSAL ALKALMAZHATÓ LEFUTÓK ZSINÓRFESZÍTŐ SZETT

8 SKYLING ROLLETTA MOTOROS MOZGATÁSSAL (LEHETSÉGES TEKERŐKAROS MOZGATÁS IS!)

9 TOKOZOTT ROLETTA SOROLÁSSAL (TÖBB ROLETTA MOZGATHATÓ EGY MEGHAJTÁSSAL!)

10 TOKOK, ROLETTA CSÖVEK 1.oldal 01/01 Tok (63 mm) RC.001.B6 FEHÉR SZINBEN 01/02 Tok (83 mm) RC.005.B6 FEHÉR SZINBEN 01/03 Tok (110 mm) RC.008.B6 FEHÉR SZINBEN 02/01 Rolettacső (38 mm) RC ALUMÍNIUM 02/02 Rolettacső (40 x 1,5 mm) RC ALUMÍNIUM 02/03 Rolettacső (45 mm) RL ALUMÍNIUM BELÜL BORDÁZOTT 02/04 Rolettacső (45 mm) ERŐSÍTETT RC ALUMÍNIUM BELÜL BORDÁZOTT

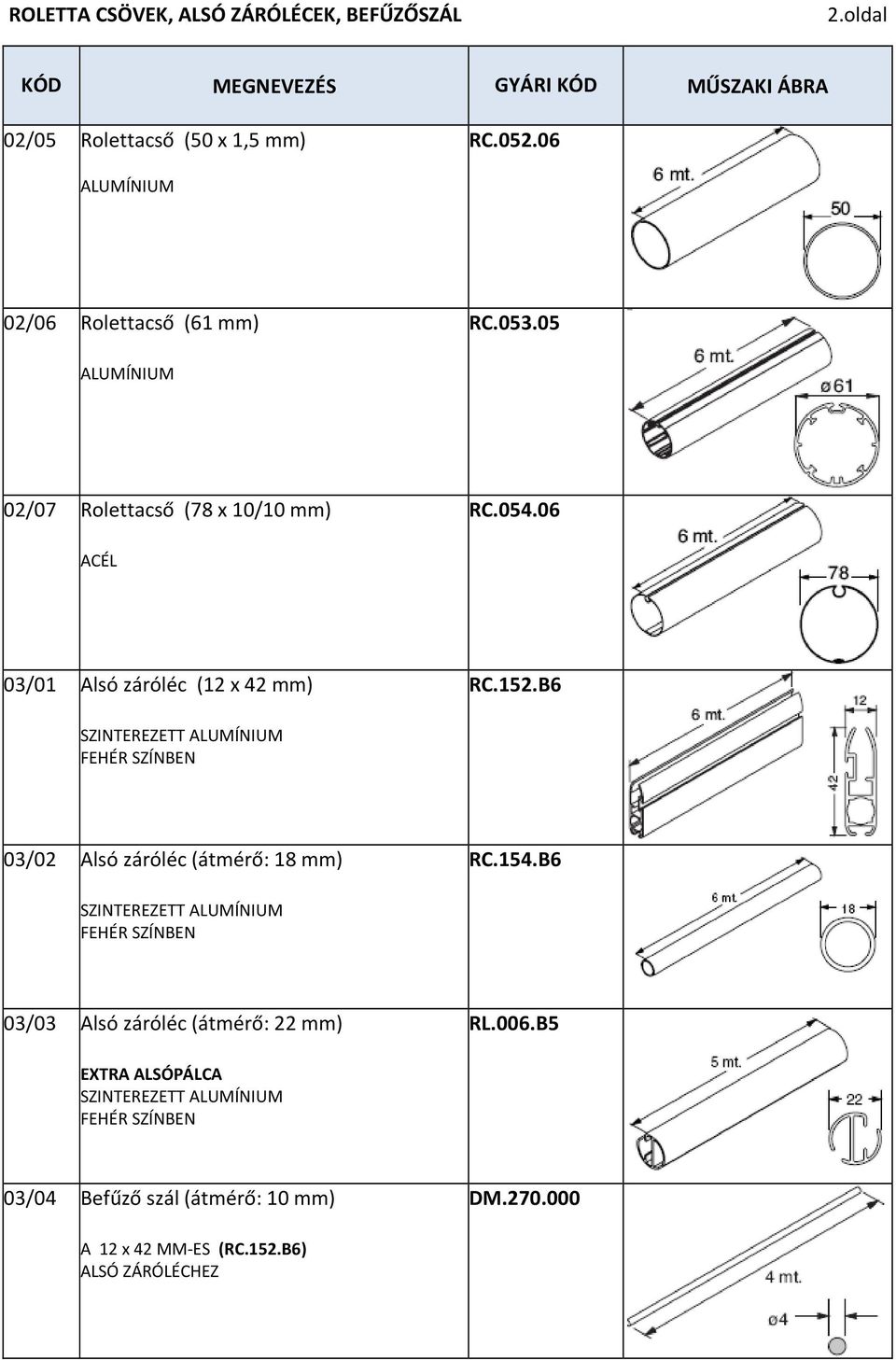

11 ROLETTA CSÖVEK, ALSÓ ZÁRÓLÉCEK, BEFŰZŐSZÁL 2.oldal 02/05 Rolettacső (50 x 1,5 mm) RC ALUMÍNIUM 02/06 Rolettacső (61 mm) RC ALUMÍNIUM 02/07 Rolettacső (78 x 10/10 mm) RC ACÉL 03/01 Alsó záróléc (12 x 42 mm) RC.152.B6 03/02 Alsó záróléc (átmérő: 18 mm) RC.154.B6 03/03 Alsó záróléc (átmérő: 22 mm) RL.006.B5 EXTRA ALSÓPÁLCA 03/04 Befűző szál (átmérő: 10 mm) DM A 12 x 42 MM-ES (RC.152.B6) ALSÓ ZÁRÓLÉCHEZ

12 BEFŰZŐ SZÁL, ALSÓZÁRÓ NEHEZÉK, LEFUTÓK 3.oldal 03/05 Befűző szál (PVC 12 x 1 mm) RL.036 A 22 MM ÁTMÉRŐJŰ (RL.006.B5) EXTRA ALSÓPÁLCÁHOZ 03/06 Nehezék RC A 12 x 42 MM-ES (RC.152.B6) ALSÓ ZÁRÓLÉCHEZ 04/01 Lefutó (13 x 55 mm) RC.142.B6 HOMLOKFALAS SZERELÉSHEZ 04/02 Lefutó (22 x 55 mm) RC.132.B6 OLDALFALAS SZERELÉSHEZ 04/03 Lefutó (24 x 60 mm) RC.141.B6 HOMLOKFALAS ÉS OLDALFALAS SZERELÉSHEZ, FÉNYZÁRÓ KEFÉVEL 04/04 Lefutó (24 x 80 mm) RC.136.B6 HOMLOKFALAS ÉS OLDALFALAS SZERELÉSHEZ, FÉNYZÁRÓ KEFÉVEL 04/05 Lefutó (15 x 21 mm) RC.144.B6 C PROFIL

13 OLDALMEGVEZETŐK, TOKVÉGEK, TOKTOLDÓK 4.oldal 04/06 Zsinórfeszítő szett 2 mm átmérőjű, VE vezető zsinórhoz RC VEZETŐ ZSINÓROS (BOVDENES) OLDALMEGVEZETÉSHEZ 04/07 Vezetőzsinór bovden (átmérő: 2 mm) VE NYLON 05/01 Tokvég 63 mm-es tokhoz RC.020.B FEHÉR SZINBEN 05/02 Tokvég 83 mm-es tokhoz RC.030.B FEHÉR SZINBEN 05/03 Tokvég 110 mm-es tokhoz RC.039.B FEHÉR SZINBEN 05/04 Toktoldó a lefutóhoz a 63 és 83 mm-es tokhoz RC BÍZTOSÍTJA A TOKVÉG ÉS A LEFUTÓ KAPCSOLÓDÁSÁT 05/05 Toktoldó a lefutóhoz a 110 mm-es tokhoz RC BÍZTOSÍTJA A TOKVÉG ÉS A LEFUTÓ KAPCSOLÓDÁSÁT

14 TOKVÉG BETÉTEK, TOKRÖGZÍTŐK, TARTOZÉKOK A TOKOZOTT ROLETTA SOROLÁSÁHOZ 5.oldal 05/06 Tokvég betét kereszt alakú horonnyal RC.250.B BÍZTOSITJA A HAJTÁSI RENDSZER, ÉS A VÉGDUGÓ VALAMINT A KONZOLOK ÉS A TOKVÉGEK KAPCSOLÓDÁSÁT. 05/07 Tokvég betét négyszög alakú horonnyal RC.252 BÍZTOSITJA A HAJTÁSI RENDSZER, ÉS A VÉGDUGÓ VALAMINT A KONZOLOK ÉS A TOKVÉGEK KAPCSOLÓDÁSÁT 05/08 Tokrögzítő a gyöngyláncos és tekerőkaros rolettához RC RÖGZÍTI A SZERVÍZNYÍLÁS TAKARÓT (SZERVÍZDEKNIT) A TOKHOZ 05/09 Tokrögzítő a motoros rolettához RC.120 RÖGZÍTI A SZERVÍZNYÍLÁS TAKARÓT (SZERVÍZDEKNIT) A TOKHOZ 05/10 Illesztő idom a 83 mm-es tokozott roletta RC sorolásához, 50 és 61 mm-es roletta csőhöz BÍZTOSITJA A TOKOK SOROLÁSÁT (TÖBB ROLETTA CSŐ EGY TOKBAN EGY MEGHAJTÁSSAL) 05/11 Illesztő idom a 110 mm-es tokozott roletta RC sorolásához, 50 és 61 mm-es roletta csőhöz BÍZTOSITJA A TOKOK SOROLÁSÁT (TÖBB ROLETTA CSŐ EGY TOKBAN EGY MEGHAJTÁSSAL) 05/12 Csapágy a 83 és 110 mm-es tokozott roletta sorolásához RC.410

15 TOKOZAT NÉLKÜLI KONZOLOK, TOKOZOTT KONZOLOK 6.oldal 05/13 Illesztő csap a 83 és 110 mm-es tokozott roletta sorolásához RC /01 Konzol a tokozat nélküli rolettához RL B KISMÉRETŰ - MÉDIUM TÍPUS 06/02 Konzol a tokozat nélküli rolettához KISMÉRETŰ MÉDIUM TÍPUS (ILLESZKEDIK A SOMFY MOTOR FELFOGÓ CSAVARJAIHOZ) 06/03 Konzol a tokozat nélküli rolettához CRL NS RL.016.B KÖZEPES MÉRETŰ MAXI TÍPUS 06/04 Konzol a tokozat nélküli rolettához RL B NAGYMÉRETŰ EXTRA TÍPUS 06/05 Konzol a 63, 83 és 110 mm-es tok felfogatásához RC.102.B MENNYEZETI SZERELÉSHEZ 06/06 Konzol a 63 mm-es tok felfogatásához RC.104.B HOMLOKFALAS SZERELÉSHEZ

16 TOKOZOTT KONZOLOK ÉS TARTOZÉKAIK, GYÖNGYLÁNCOS HAJTÓMŰVEK 7.oldal 06/07 Konzol a 83 mm-es tok felfogatásához RC.106.B HOMLOKFALAS SZERELÉSHEZ 06/08 Konzol a 110 mm-es tok felfogatásához RC B HOMLOKFALAS SZERELÉSHEZ 06/09 Közbetét a 110 mm-es tok és a homlokfalas konzol közé RC.115.B 06/10 Erősítő alátát a 110 mm-es tok és a konzol közé RC /11 Konzol a tokozat nélküli rolettához RL.218.B ALKALMAZHATÓ A 45 MM-ES ROLETTA CSÖVEKHEZ, RL B HAJTÓMŰHÖZ 07/01 Gyöngyláncos hajtómű 38 mm-es roletta csőhöz RL B 07/02 Gyöngyláncos hajtómű rugó rásegítéssel, 38 mm-es roletta csőhöz (bal oldali kezeléshez) RUGÓVAL EGYBEÉPÍTETT HAJTÓMŰ MEGKÖNNYÍTI A ROLETTA FELHÚZÁSÁT RL SX

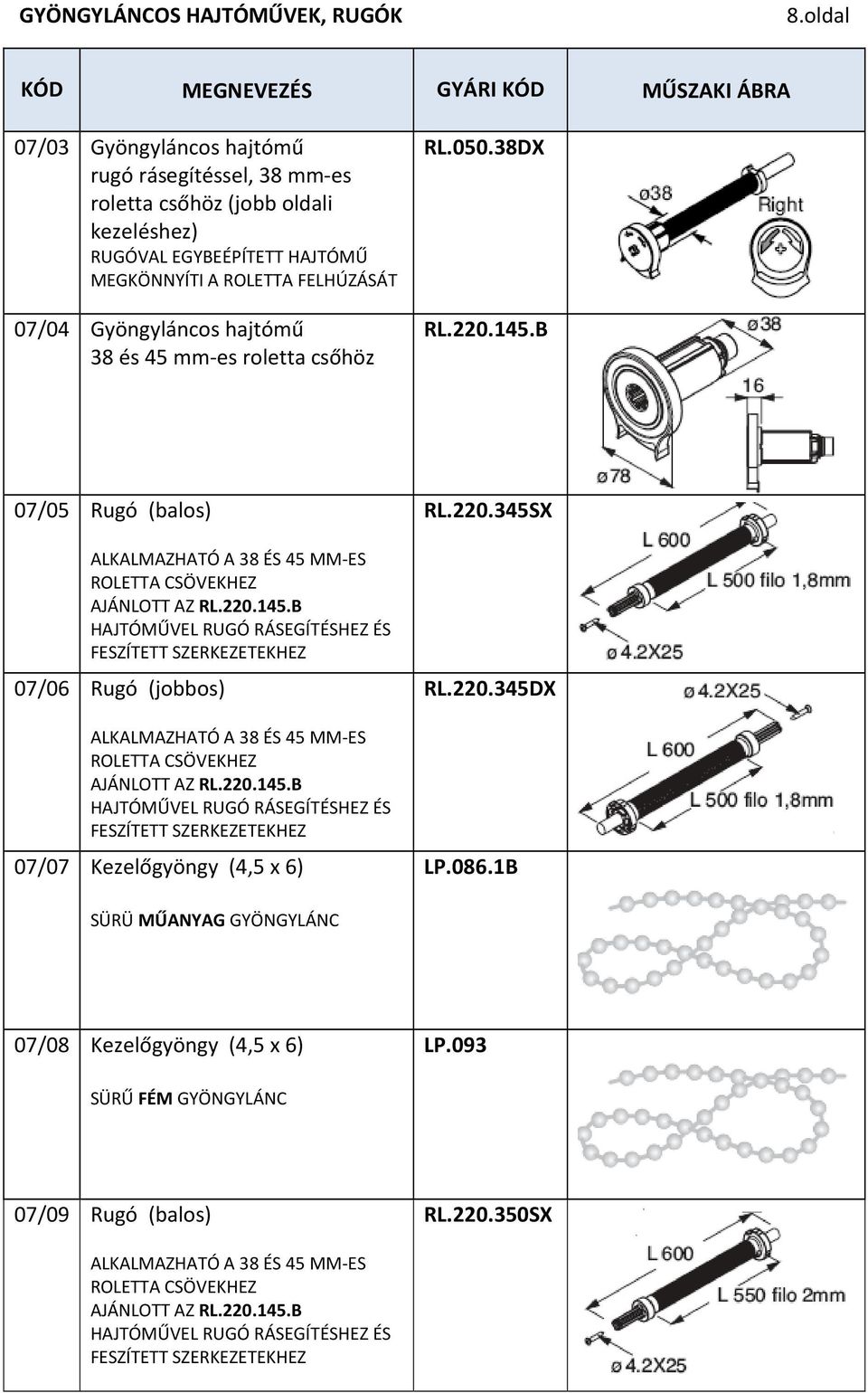

17 GYÖNGYLÁNCOS HAJTÓMŰVEK, RUGÓK 8.oldal 07/03 Gyöngyláncos hajtómű rugó rásegítéssel, 38 mm-es roletta csőhöz (jobb oldali kezeléshez) RUGÓVAL EGYBEÉPÍTETT HAJTÓMŰ MEGKÖNNYÍTI A ROLETTA FELHÚZÁSÁT 07/04 Gyöngyláncos hajtómű 38 és 45 mm-es roletta csőhöz RL DX RL B 07/05 Rugó (balos) ALKALMAZHATÓ A 38 ÉS 45 MM-ES ROLETTA CSÖVEKHEZ AJÁNLOTT AZ RL B HAJTÓMŰVEL RUGÓ RÁSEGÍTÉSHEZ ÉS FESZÍTETT SZERKEZETEKHEZ 07/06 Rugó (jobbos) ALKALMAZHATÓ A 38 ÉS 45 MM-ES ROLETTA CSÖVEKHEZ AJÁNLOTT AZ RL B HAJTÓMŰVEL RUGÓ RÁSEGÍTÉSHEZ ÉS FESZÍTETT SZERKEZETEKHEZ 07/07 Kezelőgyöngy (4,5 x 6) RL SX RL DX LP.086.1B SÜRÜ MŰANYAG GYÖNGYLÁNC 07/08 Kezelőgyöngy (4,5 x 6) LP.093 SÜRŰ FÉM GYÖNGYLÁNC 07/09 Rugó (balos) RL SX ALKALMAZHATÓ A 38 ÉS 45 MM-ES ROLETTA CSÖVEKHEZ AJÁNLOTT AZ RL B HAJTÓMŰVEL RUGÓ RÁSEGÍTÉSHEZ ÉS FESZÍTETT SZERKEZETEKHEZ

18 RUGÓK, TEKERŐKAROS HAJTÓMŰVEK 9.oldal 07/10 Rugó (jobbos) RL DX ALKALMAZHATÓ A 38 ÉS 45 MM-ES ROLETTA CSÖVEKHEZ AJÁNLOTT AZ RL B HAJTÓMŰVEL RUGÓ RÁSEGÍTÉSHEZ ÉS FESZÍTETT SZERKEZETEKHEZ 08/01 Hajtómű merev hajtókarhoz áttétel : 4/1 terhelés: 38 kg ROLÓCSŐ: 38 MM VÉGDUGÓ:RC.220 ROLÓCSŐ: 40 MM VÉGDUGÓ:RC.221 ROLÓCSŐ: 45 MM VÉGDUGÓ:RC.220 ROLÓCSŐ: 50 MM VÉGDUGÓ:RL ROLÓCSŐ: 61 MM VÉGDUGÓ:RL /02 Hajtómű merev hajtókarhoz áttétel : 7/1 ROLÓCSŐ: 78 MM VÉGDUGÓ:RC /03 Hajtómű törhető hajtókarhoz áttétel : 4/1 terhelés: 38 kg ROLÓCSŐ: 38 MM VÉGDUGÓ:RC.220 ROLÓCSŐ: 40 MM VÉGDUGÓ:RC.221 ROLÓCSŐ: 45 MM VÉGDUGÓ:RC.220 ROLÓCSŐ: 50 MM VÉGDUGÓ:RL ROLÓCSŐ: 61 MM VÉGDUGÓ:RL /04 Hajtómű törhető hajtókarhoz áttétel : 5,3/1 terhelés: 38 kg ROLÓCSŐ: 38 MM VÉGDUGÓ:RC.220 ROLÓCSŐ: 40 MM VÉGDUGÓ:RC.221 ROLÓCSŐ: 45 MM VÉGDUGÓ:RC.220 ROLÓCSŐ: 50 MM VÉGDUGÓ:RL ROLÓCSŐ: 61 MM VÉGDUGÓ:RL /05 Hajtómű törhető hajtókarhoz, fali átvezetéshez áttétel: 2,8/1 terhelés: 28 kg ROLÓCSŐ: 38 MM VÉGDUGÓ:RC.220 ROLÓCSŐ: 40 MM VÉGDUGÓ:RC.221 ROLÓCSŐ: 45 MM VÉGDUGÓ:RC.220 ROLÓCSŐ: 50 MM VÉGDUGÓ:RL ROLÓCSŐ: 61 MM VÉGDUGÓ:RL /06 Fali átvezető 45 fokos törésszöggel RC RC.176 RC.170 RC.197 ILLESZKEDIK AZ RC.170 KÓDSZÁMU FALI ÁTVEZETŐS HAJTÓMŰHÖZ

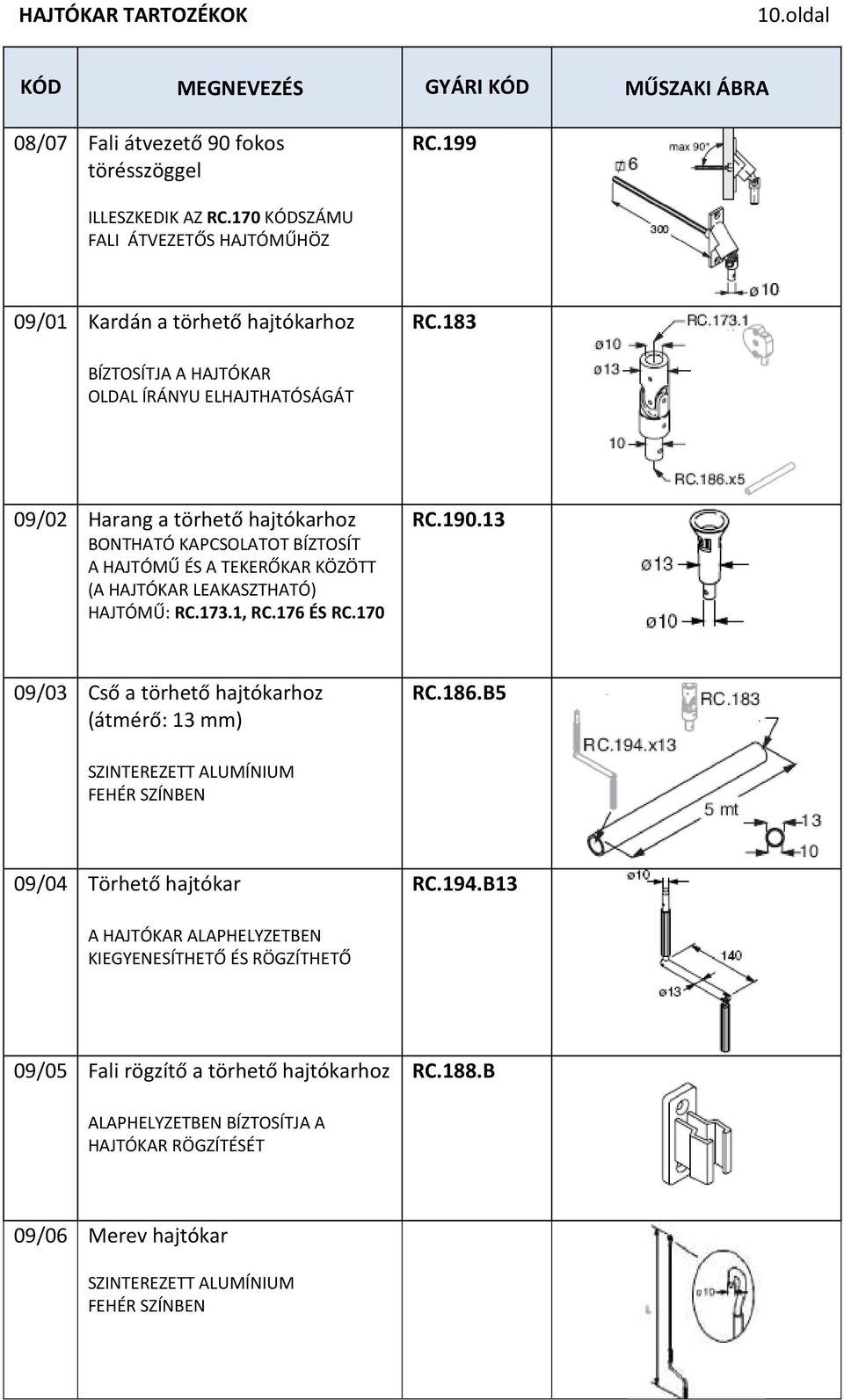

19 HAJTÓKAR TARTOZÉKOK 10.oldal 08/07 Fali átvezető 90 fokos törésszöggel RC.199 ILLESZKEDIK AZ RC.170 KÓDSZÁMU FALI ÁTVEZETŐS HAJTÓMŰHÖZ 09/01 Kardán a törhető hajtókarhoz RC.183 BÍZTOSÍTJA A HAJTÓKAR OLDAL ÍRÁNYU ELHAJTHATÓSÁGÁT 09/02 Harang a törhető hajtókarhoz BONTHATÓ KAPCSOLATOT BÍZTOSÍT A HAJTÓMŰ ÉS A TEKERŐKAR KÖZÖTT (A HAJTÓKAR LEAKASZTHATÓ) HAJTÓMŰ: RC.173.1, RC.176 ÉS RC.170 RC /03 Cső a törhető hajtókarhoz (átmérő: 13 mm) RC.186.B5 09/04 Törhető hajtókar RC.194.B13 A HAJTÓKAR ALAPHELYZETBEN KIEGYENESÍTHETŐ ÉS RÖGZÍTHETŐ 09/05 Fali rögzítő a törhető hajtókarhoz RC.188.B ALAPHELYZETBEN BÍZTOSÍTJA A HAJTÓKAR RÖGZÍTÉSÉT 09/06 Merev hajtókar

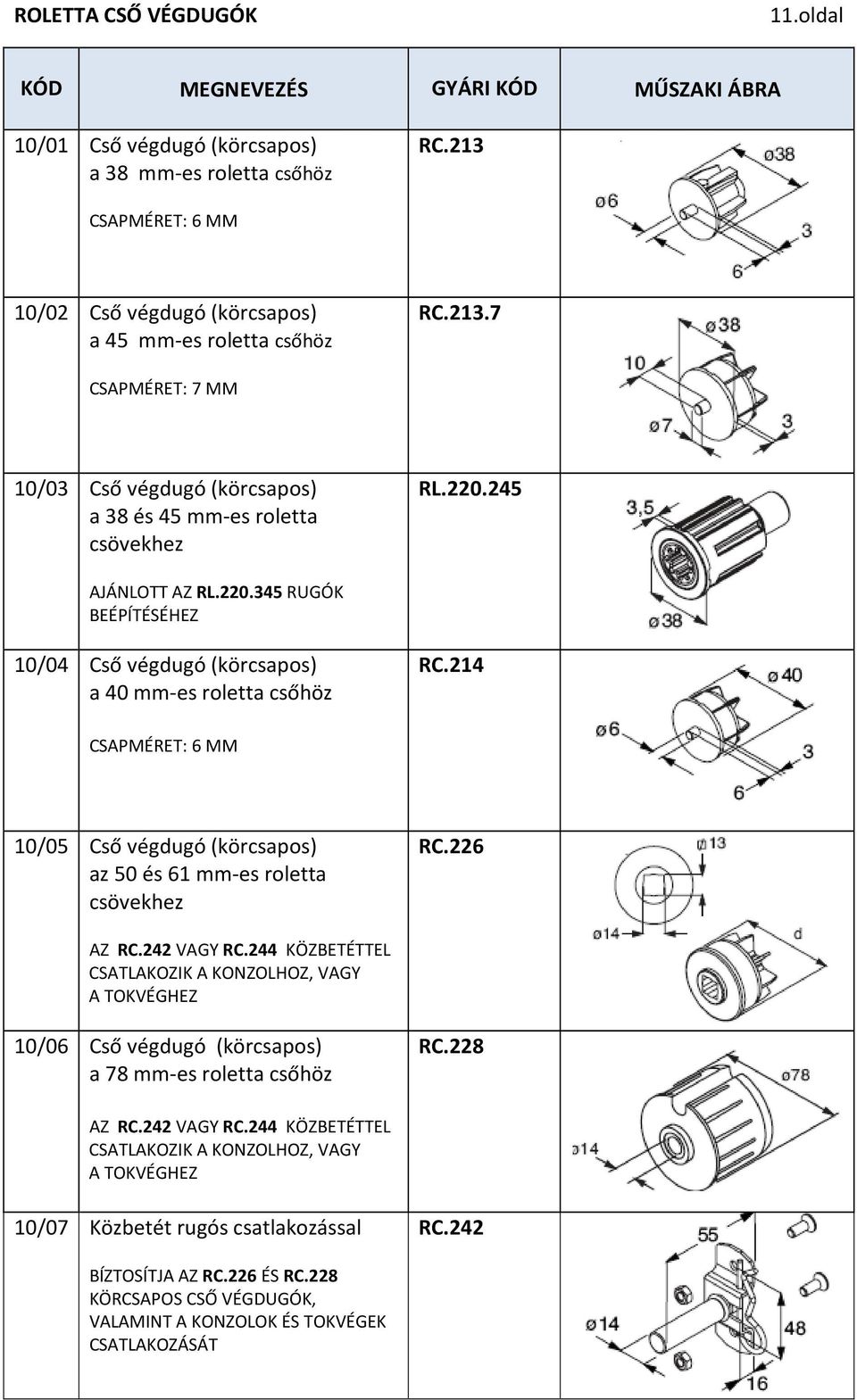

20 ROLETTA CSŐ VÉGDUGÓK 11.oldal 10/01 Cső végdugó (körcsapos) a 38 mm-es roletta csőhöz RC.213 CSAPMÉRET: 6 MM 10/02 Cső végdugó (körcsapos) a 45 mm-es roletta csőhöz RC CSAPMÉRET: 7 MM 10/03 Cső végdugó (körcsapos) a 38 és 45 mm-es roletta csövekhez RL AJÁNLOTT AZ RL RUGÓK BEÉPÍTÉSÉHEZ 10/04 Cső végdugó (körcsapos) a 40 mm-es roletta csőhöz RC.214 CSAPMÉRET: 6 MM 10/05 Cső végdugó (körcsapos) az 50 és 61 mm-es roletta csövekhez RC.226 AZ RC.242 VAGY RC.244 KÖZBETÉTTEL CSATLAKOZIK A KONZOLHOZ, VAGY A TOKVÉGHEZ 10/06 Cső végdugó (körcsapos) a 78 mm-es roletta csőhöz RC.228 AZ RC.242 VAGY RC.244 KÖZBETÉTTEL CSATLAKOZIK A KONZOLHOZ, VAGY A TOKVÉGHEZ 10/07 Közbetét rugós csatlakozással RC.242 BÍZTOSÍTJA AZ RC.226 ÉS RC.228 KÖRCSAPOS CSŐ VÉGDUGÓK, VALAMINT A KONZOLOK ÉS TOKVÉGEK CSATLAKOZÁSÁT

21 ROLETTA CSŐ VÉGDUGÓK, ALSÓZÁRÓ VÉGDUGÓK 12.oldal 10/08 Közbetét direkt csatlakozással RC.244 BÍZTOSÍTJA AZ RC.226 ÉS RC.228 KÖRCSAPOS CSŐ VÉGDUGÓK, VALAMINT A KONZOLOK ÉS TOKVÉGEK CSATLAKOZÁSÁT 11/01 Cső végdugó (négyszög csapos) a 38 és 45 mm-es roletta csövekhez RC.220 CSAPMÉRET: 7 x 7 MM 11/02 Cső végdugó (négyszög csapos) a 40 mm-es roletta csőhöz RC.221 CSAPMÉRET: 7 x 7 MM 11/03 Cső végdugó (négyszög csapos) az 50 és 61 mm-es roletta csövekhez RL CSAPMÉRET: 7 x 7 MM 11/04 Cső végdugó (négyszög csapos) a 78 mm-es roletta csőhöz RC.224 CSAPMÉRET: 13 x 13 MM 12/01 Alsózáró végdugó RC.266.B ALSÓZÁRÓ: 12 x 42 MM RC.152.B6 LEFUTÓ: 13 x 55 MM RC.142.B6 ÉS 22 x 55 MM RC.132.B6 12/02 Alsózáró végdugó RC.262.B ALSÓZÁRÓ: 12 x 42 MM RC.152.B6 LEFUTÓ: 24 x 80 MM RC.136.B6

22 ALSÓZÁRÓ VÉGDUGÓK, SKYLIGHT ALKATRÉSZEK, FÉNYZÁRÓ KEFÉK 13.oldal 12/03 Alsózáró végdugó RC.270.B ALSÓZÁRÓ: 12 x 42 MM RC.152.B6 LEFUTÓ: 15 x 21 MM RC.144.B6 ÉS BOVDEN 12/04 Alsózáró végdugó RC.272.B ALSÓZÁRÓ: ÁTMÉRŐ 18 MM RC.154.B6 LEFUTÓ: BOVDEN 12/05 Alsózáró végdugó RL.035.B ALSÓZÁRÓ: ÁTMÉRŐ 22 MM RL.006.B5 EXTRA ALSÓPÁLCA 13/01 Illesztő a SKYLIGHT (duplatokos) rolettához RC.306 BÍZTOSÍTJA A KAPCSOLATOT AZ RL RUGÓK ÉS AZ RC.170 HAJTTÓMŰ KÖZÖTT 13/02 Tárcsa a SKYLIGHT (duplatokos) rolettához RS.272 A HEVEDER RÖGZÍTÉSÉRE SZOLGÁL 13/03 Heveder a SKYLIGHT (duplatokos) rolettához RS /01 Fényzáró kefe 6,9 x 13 mm ZA A 12 X 42 MM-ES RC.152.B6 ALSÓ ZÁRÓLÉCHEZ

23 FÉNYZÁRÓ KEFÉK, KIEGÉSZÍTŐK, CSAVAROK 14.oldal 14/02 Fényzáró kefe 4,8 x 9,5 mm ZA.255 A 24 X 80 MM-ES RC.136.B6 LEFUTÓHOZ 14/03 Patent a 12 x 42 mm-es RC.152.B6 alsó záróléchez RC.267 RÖGZÍTI A TEXTÍLIÁT RC.266.B ALSÓZÁRÓ VÉGDUGÓHOZ 14/04 Rögzítő patent a lefutók felfogásához DM ALKALMAZHATÓ RC.141.B6 ÉS RC.136.B6 LEFUTÓK RÖGZÍTÉSÉHEZ 15/01 Csavar a tokvéghez a 63 és 83 mm-es tokhoz RC.045 A TOKVÉG TOKPROFILRA TÖRTÉNŐ RÖGZÍTÉSÉRE SZOLGÁL 15/02 Csavar a tokvéghez a 110 mm-es tokhoz RC A TOKVÉGEK TOKPROFILRA TÖRTÉNŐ RÖGZÍTÉSÉRE SZOLGÁL 15/03 Csavar a hajtómű felfogásához (M 6 x 25) RC A HAJTÓMŰ KONZOLRA VALAMINT TOKVÉGRE TÖRTÉNŐ FELRÖGZÍTÉSÉRE SZOLGÁL 15/04 Csavar a közbetéthez RC AZ RC.242 ÉS RC.244 KÖZBETÉT KONZOLRA VALAMINT TOKVÉGRE TÖRTÉNŐ FELRÖGZÍTÉSÉRE SZOLGÁL
