Bels lamellás árnyékoló, 80 mm - IF 80

Átírás

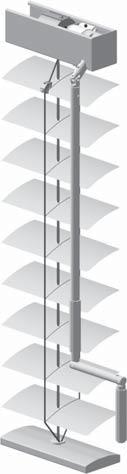

1 Bels lamellás árnyékoló, 80 mm - IF Alkalmazási terület és használat A kényelmes bels zsaluzia akár 0 m² nagyságú, nagy ajtó- és ablakfelületekhez is alkalmas A termék el nyei - Napvédelem - Fényszabályozás - Belátás elleni védelem - Bels térkialakítás - Hosszú élettartam a min ségi alkatrészeknek köszönhet en - Kényelmes használat IF 80 nézet: Bels zsaluzia forgatópálcás vagy motorhajtással Jelmagyarázat Váltócsapágy Préselt fejsínek Motorhajtás Négyszöglet meghajtástengely Fejsín zárósapkája Hirschmann-dugasz Kapcsoló vagy vezérl berendezés Zárósín zárósapkája Alsó sín préselt 0 Lamella 3 4 Felhúzószál Vezet zsinór Teker kar kardáncsuklóval Forgatóáttétel Teker karos meghajtás A árnyékoló emelése és leengedése, illetve a lamellák billentése az áttétes forgatópálcával és a könnyen járó, kúpkerekes áttéttel történik. A használat oldala az ügyfél kívánsága szerint belülr l nézve jobbos vagy balos lehet. Motorhajtás használata A árnyékoló emelése és leengedése, illetve a lamellák billentése a kényelmes elektromos meghajtással történik. A beépített végkapcsolókkal rendelkez elektromotor igény esetén vezérléssel, távvezérléssel és automata berendezéssel is m ködtethet (tartozék felár ellenében kapható). Amennyiben egy kapcsoló több motort is m ködtet, vezérlés használata szükséges. Felszerelés A termék igény szerint belül az ablakköz elé, vagy az ablakközben szerelhet fel. 56 M szaki változtatás joga fenntartva Kiállítás dátuma: 04/május

2 Általános leírás Fejsín Porszórt, U-formájú, préselt profil kétoldali peremezéssel, 58 x 59 mm-es méret. Oldalsó lezárás m anyag fed sapkákkal. Alul zárt fels sín. Szerelés porszórt alumínium tartókkal mennyezeti és fali szereléshez. Négyszöglet hajtótengely Alumínium, x mm, 7 mm-es bels hatszög rúddal a motor közvetlen befogásához. Négyszöglet hajtótengely alumínium csatlakoztatott elemhez, x mm, ø9 mm-es bels lyukkal a csatlakozó befogásához. Ezáltal a csatlakozó tartósan karbantartható marad. Alsó sín préselt alumínium profil; porszórt, méretek: 80x9 mm. Oldalsó lezárás m anyag lezárósapkákkal. Lamellák Finoman hajlított alumínium lamellák, fülek nélkül, nagy rugalmasságú, különleges ötvözetb l, hajlítás-, karc- és ütésálló. Lamellaszélesség: 80 mm, lamellavastagság kb. 0,45 mm. A létrázat rögzítése omega stancolással, ezáltal a vezet zsinór biztosítva van az oldalracsúszás ellen. A lamellákat a vezet zsinór egyenletes távolságban tartja egymástól. Opcionálisan: Lamella stancolások m anyag kapcsokkal. Bevonat: Poliészter lakkos sima lakkozás, nehézfémekt l mentes, homlokzati használatra alkalmas. Szín kivitele a HELLA Lamella színlegyez raffstore-okhoz / zsaluziákhoz szerint. Opcionálisan: Lamellavezetés Kötélvezetés A fejsínhez rögzített kötélvezetések a lamellák stancolásain és az alsó sínen keresztül futnak, ahol feszít szerkezettel vannak rögzítve. Kötélvezetési változatok poliamid bevonatú, ø,5 mm-es nemesacél sodronykötél, gyöngyházezüst, fekete vagy átlátszó színben kapható. Opcionálisan: alacsony zajszint stabil feszítés fonott, lapos zsinórral; UV-álló, 4,5x,5 mm-es méret. Feszít elem: Alumíniumöntvény feszít szeglet, porszórt Elforgató csapágy Karbantartásmentes, tokozott, tefontartalmú csapágy elforgató görg vel és m anyag szalagorsóval. Szegmens elforgatás a lamellák önálló elállítódásának megakadályozására. Állítási lehet séggel az alsó sín ferdén járásának kiegyenlítésére. Az ütköz peckek egyszer áthelyezésével az elforgatási változatok megváltoztatása a raffstore kiszerelése nélkül lehetséges. Elforgatások: 80 elforgatás: A palást kifelé zárt lamellákkal megy le és befelé zárt lamellákkal megy fel, fokozatmentes elforgatás a mozgásirány megváltoztatásánál. Opcionálisan: - 90 elforgatás: Az árnyékoló kifelé zárt lamellákkal megy le és vízszintes lamella állással fel. - M ködési helyzet: A árnyékoló kb. 50 döntött lamellaállásban megy le (az alsó ütköz ig). A palást zárásához a palástot röviden fel kell emelni (kb. s-ig), aztán le kell engedni. Az árnyékoló minden helyzetben teljesen zárható. Fokozatmentes elforgatás a mozgásirány megváltoztatása esetén Az árnyékoló vízszintesen megy fel Ugyanolyan méret csapágy, kiegészít, flhelyezett dob nélkül. - Fényirányítás funkció: A árnyékoló leengedése munkahelyzetben. A lamellák a palást fels részén kb. 50 hajlanak, az alsó részen a lamellák zárva vannak. Az árnyékoló felhúzásakor az árnyékoló fels részén a lamellák vízszintes helyzetben vannak, az alsó részén kb. 0 d lnek. A lamellázatot teljesen be is lehet zárni. - Napfényvezetési funkció: Az árnyékoló zárva megy le. A fels lamellamez t maximum 90 lehet kinyitni, amíg az alsó lamellamez zárva marad. A felhúzáskor az árnyékoló fels része zárva marad (befelé elforgatva). Az árnyékoló alsó része maximális nyitottság mellett, vízszintes lamella állásban megy fel. Vezet zsinór Nagyon er s terylen-poliészter, fekete vagy szürke, nehezen zsugorodó és magas élettartamú. Felhúzószál Fekete vagy szürke felhúzószál, súrlódásálló bevonattal ellátott a kopásmentes használat érdkében, maximális UVvédelemmel. Méret: 6,0x0,8 mm, szakítószilárdság 750 N, garantált vastagságt rés /00 mm-es tartományban és magas élettartam. M szaki változtatás joga fenntartva Kiállítás dátuma: 04/május 57

3 Általános leírás Meghajtás Motoros meghajtás: A lamellázat felhúzása és leengedése, valamint a lamella elállítás egy burkoltan beépített, karbantartást nem igényl és halkan járó elektromotorral történik, 30 V AC, 50 Hz, IP 54 karimával ráer sített bolygóhajtóm vel. A jobb er eloszlás érdekében a motorokat középs motorként kétoldali tengelykimenettel kell kivitelezni. Ez megkönnyíti a csatlakoztatást a helyiség felosztásának kés bbi megváltoztatása esetén is. Beépített végkapcsoló és a termo véd kapcsoló van a motor túlterhelése ellen. Beállítható fels és alsó végkapcsolókkal, valamint fels felmenet végkapcsolóval ellátott motorokat használnak. A motorhoz Hirschmann tengelykapcsoló és csatlakozókábel van. A lamellák elfordítása a kívánt irányba való enyhe érintéssel történik. Amennyiben egy kapcsoló több motort is m ködtet, vezérl berendezés használata szükséges. Színek A porszórt alumínium alkatrészek standard színei a HELLA színlegyez / porszórás választhatók. Olyan színek, amelyek nincsenek felsorolva a HELLA színlegyez ben / porszórásban kérésre felár ellenében kaphatók! Teker karos: A lamellázat felhúzása és leengedése, valamint a lamellák kézi teker karral történ állítása golyócsapágyas, önzsírozó és karbantartást nem igényl kúpkerekes meghajtóval történik, fékkel és a lamellázat nagyságának megfelel csökkent áttéttel, : ill. 3:. A beltérbe történ átvezetés gömbcsuklóval történik. A teker kar eloxált vagy porszórt alumínium, csuklósan hajlítható forgatóval és pálcarögzít vel. Opcionálisan: Fels és alsó ütköz a forgatáshatároló fölött. 58 M szaki változtatás joga fenntartva Kiállítás dátuma: 04/május

4 Beépítési helyzet és méretek megadása Falmélyedésbe való szerelés - kötélvezetéssel Fali szerelés - kötélvezetés nélkül Jelmagyarázat A "A" méret FB Kész szélesség PTH PTH LB Rendelési magasság Bels szélességi méret LH LV Tiszta magassági méret Tiszta árnyékolási magasság LL Lamellák hossza LH PT H Csomagmagasság LV LV LH Teker karhossz Teker kar kimenete Megjegyzés: A 0 - A méretlevételnél legalább 3 mérési pontot kell készmértékenként lemérni. A méret meghatározásánál aztán a legkisebb bels méret a mérvadó. - Vegye figyelembe a magasra húzott lamellacsomag számára szükséges mozgásteret, hogy az ablakszárnyat ki lehessen nyitni. - Az egyedi kivitelezéseket vázlatrajzokkal kell világosan láthatóvá tenni. FB = LL 5 LB LB FB = LL A zsaluziaméret megállapítása kötélvezetéssel kötélvezetés nélkül Készszélesség a falmélyedésbe való szerelésnél FB = LB - 30 mm FB = LB - 30 mm Készszélesség a fali szerelésnél FB = LB + a tetszés szerinti méret FB = LB + a tetszés szerinti méret Készmagasság a falmélyedésbe való szerelésnél = LH = LH - 0 mm Készmagasság a fali szerelésnél = LH + PTH + 0 mm = LH + PTH M szaki változtatás joga fenntartva Kiállítás dátuma: 04/május 59

5 Csomagmagasságok PTH LV PTH LV A megadott csomagmagasságok ajánlott csomagmagasságok a technikai és a konstrukciófügg toleranciák figyelembe vételével, és mínusz vagy plusz irányban eltérhetnek! A munkahelyzetben lev zsaluziáknál vagy a 90 -elforgatásnál a megadott csomagmagassághoz kb. 5 %-ot kell hozzászámolni. Jelmagyarázat Rendelési magasság [mm] PTH Csomagmagasság [mm] LV Szabad nyílásmagasság [mm] = - PTH - 0 mm lamellakapcsok nélkül (standard) lamellakapcsokkal 60 M szaki változtatás joga fenntartva Kiállítás dátuma: 04/május

6 Mérethatárok Modell min. szélesség max. szélesség max. magasság max. felület Kézi használat forgatáshatároló nélkül forgatáshatárolóval [mm] [mm] [m²] IF 80 K IF 80 K ( függ. összekapcs.) Motorhasználat Standard motor ,6 IF 80 M IF 80 M ( függ. összekapcs.) IF 80 M (3 függ. összekapcs.) , ,5 A forgatópálcás hajtás minimumszélessége a 3 mm-es standardáttétel-kimenetre vonatkozik. Max. 3 árnyékoló kapcsolható össze egymással. Forgatópálcás hajtás vagy kardáncsuklós tengelykapcsoló esetén max. árnyékoló kapcsolható össze egymással. Az összekapcsolható árnyékolók számába a meghajtóelem is bele van számítva. Figyelem: A szélesség határértéke a lamellahosszra van vonatkoztatva. M szaki változtatás joga fenntartva Kiállítás dátuma: 04/május 6
