1 . TERMÉSZETES FÉNY, SZELLŐZTETÉS ÉS TŰZVÉDELEM. KLASSZIKUS SÁV FELÜLVILÁGÍTÓ A MAGASABB IGÉNYEKÉRT AZ INDU-LIGHTTÓL. FÉNY A PROFIKNAK! Az INDU-LIGHT komplett felülvilágító rendszereket gyárt önhordó kivitelben új és felújítandó épületekhez.

2 a Formaszabadság! egyesíti a tradíciót és a modern technikát. A tiszta vonalvezetés gondoskodik az optimális formálhatóságról. minden tervezőnek egy kreatív épületszerkezet hőszigetel. Nem titok, hogy a tetőn a hőhíd leggyakrabban a tető(át)törések csatlakozásánál lép fel. Az INDU-LIGHT minden tetőáttörésre koncentrál a felülvilágító rendszereinél. Az INDU- LIGHT képes integrálni a külső szellőztető- és NRA- hő- és füstelvezető nyílószárnyakat, csőáttöréseket is, szerelőnyílásokat stb. Az INDU- LIGHT-tal nincs hőhíd. A PRECÍZ A gondos részlettervek gondoskodnak a precíz csatlakozási pontokról. pontosan illeszkedik. Az INDU-LIGHT évek óta különös odafigyelést szentel a lábazat formájára. Problémamentesen beépíthető minden tetőtípusra. A tető héjazat csatlakozása a lábazathoz nem okoz problémát az Ön tetőfedőjének. A komplett. Lábazattal együtt szállítható (7,50 m fesztávig), így már nincs szükség segédszerkezetekre. A szerelvényezésnél az INDU-LIGHT egyéni részletmegoldást kínál. Tehát a már egy teljes rendszer. A tartós. Ezért felel az alumínium kezdőszerkezet. A felülvilágító építőelemei szükség esetén az aktuális helyzethez módosíthatóak. A késztermék magas ütésálló tulajdonsággal rendelkezik, több rétegű polikarbonát lapokból áll. Kérésre nagy transzparensű Acrylüveget vagy hagyományos üveget is kínálunk. variálható. 60 /30 -os hajlásszöggel és 45 /45 -os hajlított szerkezettel létezik. NRA- hő és füstelvezető nyílószárnnyal NRA- hő- és füstelvezető nyílószárny többek között dupla zsanérral szerelhető, azaz egy váltókeret által nyitható az NRA- hő- és füstelvezető nyílószárny (NRA estében fent, szellőztetés esetében lent).

3 Használati minta: a hátoldalába épített INDU-LIGHT NRA- hő- és füstelvezető és szellőztető Lamellenlüfterrel (Jalusie-val) AZ INDU-LIGHTTÓL Hagyatkozzék a szakembereink tökéletes tanácsaira. Mi tudjuk, hogy miről beszélünk!

4 Műszaki adatok SÁV FELÜLVILÁGÍTÓ RENDSZER Fényáteresztő építőelemek Többrétegű polikarbonát lapok mm vastagságig. A külső réteg az időjárás hatásainak jobb elviselése érdekében coextrudált. Kiegészítésül a hőenergia-sugárzás elnyelésére opálszínűek. U-érték: PC 10 mm/2 PC 10 mm/4 3,1 W/m 2 K 2,5 W/m 2 K PC 16 mm/5 PC 25 mm/6 1,8 W/m 2 K 1,45 W/m 2 K PC 32 mm/6 1,35 W/m 2 K PROLINE TOPLINE CITYLINE SKYLINE LAMELLENLÜFTER MZL-2525 (Több funkciós szellőztetők) Fényáteresztő képesség: Kb % Max. szükséges hőmérséklet: 115 C 115 C Tűzállóság DIN 4102 szerint: Ütésállóság: Hóteher: Szélszívás: B1/B2 mérsékelt 2,0 kn terhelésig, nagyobb teher esetén ajánlatkérés szükséges 0,8 kn/m 2 -ig Panelok Sédhát kialakítása szendvicspanellel ISO-panelok: 40 mm U = 0,58 W/m 2 K 60 mm U = 0,39 W/m 2 K Beszerelt szellőztető berendezések és nyílószárnyak Beszerelt NRA- hő- és füstelvezető nyílószárny: NRA- LAMELLENLÜFTER: 60 2,30 x 1,43 m A W = 1, 7973 m 2 INDU-LIGHT szabvány méret INDU LIGHT Produktion & Vertrieb GmbH West GmbH Lautrbachstraße 38 Willi-Brundert-Straße 3 Schützenwall Deilingen Halle / Saale Coesfeld Tel. (07426) Tel. (03 45) Tel. (02541) Fax (07426) Fax (03 45) Fax ((02541) Deilingen@indu-light.de Halle@indu-light.de Coesfeld@indu-light.de

5 31/01/ felülvilágító rendszer Áttekintés 1. polikarbonát fedéssel, északi oldalon (60 -os oldal) balra nagyobb zárt nyílószárnnyal, jobbra nyitott szellőztető nyílószárnnyal (Példa!!!) 2. hőszigetelő üvegfedéssel, északi oldalon (60 -os oldal) (építési ajánlat) balra NRA- hő- és füstelvezető és szellőztető nyílószárny NRA-állásban, jobbra cserélhető nyitási funkciós NRA- hő- és füstelvezető és szellőztető nyílószárny szellőztető állásban (Példa!!!) Sédtető formájú sáv felülvilágító, hajlásszöge 60 /30. Az északi oldal (60 ) szabvány szerint tiszta transzparens több rétegű polikarbonát lapokkal vagy hőszigetelő üveggel fedett. A több rétegű polikarbonát lapok külső oldala az időjárás hatásainak jobb elviselése érdekében coextrudáltak. A déli oldal (30 ) és az oromzat szendvicspanel elemekkel borított, mely két oldalról acéllemezből áll RAL-színre festve, köztük poliuretán keményhabbal. Különböző erősségű szendvicspanelek és formák lehetségesek. 3. mint teherhordó szerkezet különböző nyílóelemeket kínál (itt NRA- hő- és füstelvezető Lamellenlüfter [lamellás szellőztető]). Az elemek a 60 -os és a 30 -os oldalra is szerelhetők.

6 31/02/ felülvilágító rendszer Műszaki adatok Indu-Light rendszer Fedési anyag Északi oldal (60 ) Több rétegű polikarbonát lapok 16/ mm Déli oldal (30 ) Szendvics-elem FÉM-PUR-FÉM 40 mm U g -érték 2,40/1,80 W/m 2 K 1,67/1,45/1,35 0,58 W/m 2 K Fény átbocsátási tényező opál-fehér színezésű tiszta transzparens esetén max. szükséges hőmérséklet Tűzállóság DIN 4102 szerint Lásd polikarbonát lapok adatlapjában Lásd polikarbonát lapok adatlapjában B2, nem égve csepegő B1/B2 Tűzállóság DIN szerint Kiolvadó folyik tetőfelületként Ütésállóság DIN szerint Alkalmazás Alu-profil Jégeső és hockey-labda biztos Bevilágítás, természetes szellőztetés és füstelvezetés tetőépítésnél és felújításnál. Minden tetőszerkezetbe beépíthető. Natúr eloxált vagy porszórt Lábazat 7,50 m fesztávig önhordó (sáv felülvilágító szélességétől függő), horganyzott vagy festett. Statikai rendszer Húzás-nyomás irányú merevített háromszögkeret Kérésre más szerkezet, hajlásszög, szendvicspanel vtg., üvegezés lehetséges.

7 31/03/ felülvilágító rendszer Rendszer szélességek szabványméret Déli oldal Északi oldal 30 /60 B 1,50 m 2,00 m 2,50 m 3,00 m 3,50 m 85 B = szabad nyílásméret = rendelési méret 85 A = B+(2*85) Lábazat hosszirányban Lábazat a sávvégén A Teljes hossz 85 B 85 Belső hossz 55 Kérésre egyedi kialakítás lehetséges. A sáv felülvilágító hosszát és szélességét cm pontossággal kérjük megadni!

8 31/04/ felülvilágító rendszer Lábazat hosszirányú 1. Acéllemez - horganyzott - porszórt - egyéni festés Lábazat felső éle Déli oldal= Északi oldal S statikai követelmény szerint h tető felépítésétől függő A szabd nyílás méret + (2*85) B szabad nyílás méret α a felülvilágító hajlásszögétől függő β a felülvilágító hajlásszögétől függő β α x 60 -os oldal os oldal Rétegelt ragasztott fatartó b megrendelői oldalról biztosított felfekvés szerint β a felülvilágító hajlásszögétől függő A a rendszer szélessége h tető felépítésétől függő 3. Adapter profil Hajlított acéllemez, egyéni megoldás az ismert megrendelői alszerkezetre b megrendelői oldalról biztosított felfekvés szerint β a felülvilágító hajlásszögétől függő A a rendszer szélessége

9 31/05/ felülvilágító rendszer Tető csatlakozás 1.1. Lágyfedésű tetővel való csatlakozás KERESZTMETSZET- ÉSZAKI OLDAL Tartó profil Húzást-nyomást felvevő tartó acél Igény szerint a lábazathoz a hőszigetelést is nyújtjuk. 80 mm kőzet gyapot, P.l.: ROCKWOOL AIRROCK LD60 Kondenzvíz elvezető furat Utalás: A húzást-nyomást felvevő tartó acél szerkezeti képzése statikai előírás szerint módosítható Tetőfólia Hegesztett tetőfólia toldás Hőszigetelés (80 mm vtg.) Lábazat Párazáró rtg. Határszög A különböző felülvilágító sávokhoz és hóterhekhez különböző tartóprofilok tartoznak.

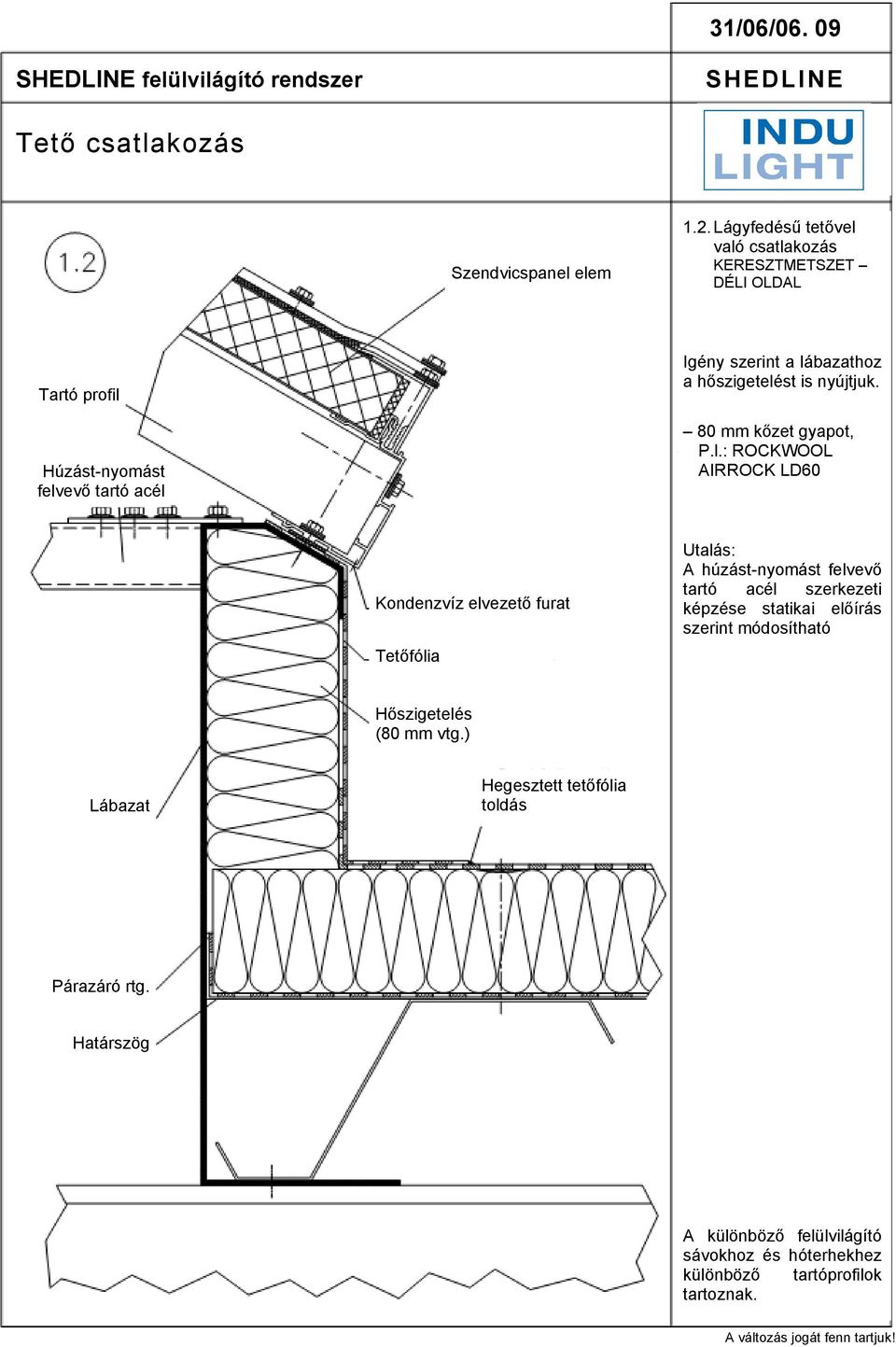

10 31/06/ felülvilágító rendszer Tető csatlakozás Szendvicspanel elem 1.2. Lágyfedésű tetővel való csatlakozás KERESZTMETSZET DÉLI OLDAL Tartó profil Húzást-nyomást felvevő tartó acél Igény szerint a lábazathoz a hőszigetelést is nyújtjuk. 80 mm kőzet gyapot, P.l.: ROCKWOOL AIRROCK LD60 Kondenzvíz elvezető furat Tetőfólia Utalás: A húzást-nyomást felvevő tartó acél szerkezeti képzése statikai előírás szerint módosítható Hőszigetelés (80 mm vtg.) Lábazat Hegesztett tetőfólia toldás Párazáró rtg. Határszög A különböző felülvilágító sávokhoz és hóterhekhez különböző tartóprofilok tartoznak.

11 31/07/ felülvilágító rendszer Tető csatlakozás 1.3. Lágyfedésű tetővel való csatlakozás HOSSZMETSZET OROMZAT ÜVEGEZÉSI OLDAL Szendvicspanel elem Alsó Z tartó profil 1 mm alumínium lemez, natúr Tetőfólia Lábazat Hegesztett tetőfólia toldás Hőszigetelés (80 mm vtg.) Párazáró rtg. Határszög

12 31/08/ felülvilágító rendszer Tető csatlakozás 1.4. Lágyfedésű tetővel való csatlakozás HOSSZMETSZET OROMZAT ÜVEGEZÉSI OLDAL Tartó profil Szendvicspanel elem Alsó Z tartó profil 1 mm alumínium lemez, natúr Tetőfólia Lábazat Hegesztett tetőfólia toldás Hőszigetelés (80 mm vtg.) Párazáró rtg. Határszög

13 31/09/ felülvilágító rendszer Tető csatlakozás Tartó profil 2.1. Lágyfedésű tetővel való csatlakozás KERESZTMETSZET ÉSZAKI OLDAL Húzást-nyomást felvevő tartó acél Igény szerint a lábazathoz a hőszigetelést is nyújtjuk. 80 mm kőzet gyapot, P.l.: ROCKWOOL AIRROCK LD60 Kondenzvíz elvezető furat Bitumenes lemezcsatlakozás Utalás: A húzást-nyomást felvevő tartó acél szerkezeti képzése statikai előírás szerint módosítható Hőszigetelés (80 mm vtg.) Bitumenes tetőszigetelés Lábazat Párazáró rtg. Határszög A különböző felülvilágító sávokhoz és hóterhekhez különböző tartóprofilok tartoznak.

14 31/10/ felülvilágító rendszer Tető csatlakozás 2.2. Lágyfedésű tetővel való csatlakozás KERESZTMETSZET DÉLI OLDAL Tartó profil Szendvicspanel elem Igény szerint a lábazathoz a hőszigetelést is nyújtjuk. 80 mm kőzet gyapot, P.l.: ROCKWOOL AIRROCK LD60 Húzást-nyomást felvevő tartó acél Kondenzvíz elvezető furat Bitumenes lemezcsatlakozás Utalás: A húzást-nyomást felvevő tartó acél szerkezeti képzése statikai előírás szerint módosítható Hőszigetelés (80 mm vtg.) Bitumenes tetőszigetelés Lábazat Párazáró rtg. Határszög A különböző felülvilágító sávokhoz és hóterhekhez különböző tartóprofilok tartoznak.

15 31/11/ felülvilágító rendszer Tető csatlakozás 2.3. Bitumenes tetővel való csatlakozás HOSSZMETSZET OROMZAT ÜVEGEZÉSI OLDAL Szendvicspanel elem Alsó Z tartó profil 1 mm alumínium lemez, natúr Bitumenes lemezcsatlakozás Hőszigetelés (80 mm vtg.) Bitumenes tetőszigetelés Lábazat Párazáró rtg. Határszög

16 31/12/ felülvilágító rendszer Tető csatlakozás 2.4. Bitumenes tetővel való csatlakozás HOSSZMETSZET OROMZAT DÉLI OLDAL Tartó profil Szendvicspanel elem Alsó Z tartó profil 1 mm alumínium lemez, natúr Bitumenes lemezcsatlakozás Hőszigetelés (80 mm vtg.) Bitumenes tetőszigetelés Lábazat Párazáró rtg. Határszög

17 31/13/ felülvilágító rendszer Tető csatlakozás Tartó profil 3.1. ISO-tetővel való csatlakozás KERESZTMETSZET ÉSZAKI OLDAL Húzást-nyomást felvevő tartó acél Igény szerint a lábazathoz a hőszigetelést is nyújtjuk. 80 mm kőzet gyapot, P.l.: ROCKWOOL AIRROCK LD60 Kondenzvíz elvezető furat Utalás: A húzást-nyomást felvevő tartó acél szerkezeti képzése statikai előírás szerint módosítható Élhajlított felső takaró profil 1 mm alumínium lemez, natúr Hőszigetelés (80 mm vtg.) Alsó élhajlított takaró lemez Tömítőelem Lábazat A különböző felülvilágító sávokhoz és hóterhekhez különböző tartóprofilok tartoznak.

18 31/14/ felülvilágító rendszer Tető csatlakozás Szendvicspanel elem 3.2. ISO-tetővel való csatlakozás KERESZTMETSZET DÉLI OLDAL Tartó profil Húzást-nyomást felvevő tartó acél Kondenzvíz elvezető furat Igény szerint a lábazathoz a hőszigetelést is nyújtjuk. 80 mm kőzet gyapot, fél sáv WLG 040 A1 p.l.: hőszigetelő lemez RP-TW Hőszigetelés (80 mm vtg.) élhajlított felső takaró profil 1 mm alumínium lemez, natúr Alsó élhajlított takaró lemez Utalás: A húzást-nyomást felvevő tartó acél szerkezeti képzése statikai előírás szerint módosítható Lábazat Tömítőelem A különböző felülvilágító sávokhoz és hóterhekhez különböző tartóprofilok tartoznak.

19 31/15/ felülvilágító rendszer Tető csatlakozás 3.3. ISO-tetővel való csatlakozás HOSSZMETSZET OROMZAT ÜVEGEZÉSI OLDAL Szendvicspanel elem Alsó Z tartó profil 1 mm alumínium lemez, natúr élhajlított felső takaró profil 1 mm alumínium lemez, natúr Hőszigetelés (80 mm vtg.) Alsó élhajlított takaró lemez Lábazat

20 31/16/ felülvilágító rendszer Tető csatlakozás 3.4. ISO-tetővel való csatlakozás HOSSZMETSZET OROMZAT DÉLI OLDAL Tartó profil Szendvicspanel elem Alsó Z tartó profil 1 mm alumínium lemez, natúr Élhajlított felső takaró profil 1 mm alumínium lemez, natúr Hőszigetelés (80 mm vtg.) Alsó élhajlított takaró lemez Lábazat

21 31/17/ felülvilágító rendszer Tető csatlakozás Tartó profil Húzást-nyomást felvevő tartó acél 4.1. Kéthéjú (átszellőztetett) tetővel való csatlakozás KERESZTMETSZET ÉSZAKI OLDAL Igény szerint a lábazathoz a hőszigetelést is nyújtjuk. 80 mm kőzet gyapot, P.l.: ROCKWOOL AIRROCK LD60 Kondenzvíz elvezető furat Utalás: A húzást-nyomást felvevő tartó acél szerkezeti képzése statikai előírás szerint módosítható Élhajlított felső takaró profil 1 mm alumínium lemez, natúr Alsó élhajlított takaró lemez Lábazat Tömítőelem Párazáró rtg. Határszög A különböző felülvilágító sávokhoz és hóterhekhez különböző tartóprofilok tartoznak.

22 31/18/ felülvilágító rendszer Tető csatlakozás Szendvicspanel elem 4.2. Kéthéjú (átszellőztetett) tetővel való csatlakozás KERESZTMETSZET DÉLI OLDAL Tartó profil Húzást-nyomást felvevő tartó acél Igény szerint a lábazathoz a hőszigetelést is nyújtjuk. 80 mm kőzet gyapot, P.l.: ROCKWOOL AIRROCK LD60 Kondenzvíz elvezető furat Utalás: A húzást-nyomást felvevő tartó acél szerkezeti képzése statikai előírás szerint módosítható Élhajlított felső takaró profil 1 mm alumínium lemez, natúr Hőszigetelés (80 mm vtg.) Lábazat Alsó élhajlított takaró lemez Tömítőelem Párazáró rtg. Határszög A különböző felülvilágító sávokhoz és hóterhekhez különböző tartóprofilok tartoznak.

23 31/19/ felülvilágító rendszer Tető csatlakozás 4.3. Kéthéjú (átszellőztetett) tetővel való csatlakozás HOSSZMETSZET OROMZAT ÜVEGEZÉSI OLDAL Tartó profil Szendvicspanel elem Alsó Z tartó profil 1 mm alumínium lemez, natúr Élhajlított felső takaró profil 1 mm alumínium lemez, natúr Alsó élhajlított takaró lemez Lábazat Hőszigetelés (80 mm vtg.) Párazáró rtg. Határszög

24 31/20/ felülvilágító rendszer Tető csatlakozás 4.4. kéthéjú (átszellőztetett) tetővel való csatlakozás HOSSZMETSZET OROMZAT DÉLI OLDAL Tartó profil Szendvicspanel elem Alsó Z tartó profil 1 mm alumínium lemez, natúr Élhajlított felső takaró profil 1 mm alumínium lemez, natúr Lábazat Alsó élhajlított takaró lemez Hőszigetelés (80 mm vtg.) Párazáró rtg. Határszög

25 31/21/ felülvilágító rendszer Tető csatlakozás Északi oldal Déli oldal Szendvics elem Tartó profil

26 31/22/ felülvilágító rendszer Természetes hő- és füstelvezető és (NRA- hő- és füstelvezető nyílószárny) szellőztető nyílószárnyak Szellőztető nyílószárny Szellőztetési lehetőségek: E-motor 300 mm emelőrúddal vagy 500 mm emelőrúddal (230 V), pneumatikus munkahenger 300 mm emelőrúddal vagy 500 mm emelőrúddal (6-10 bár). Kérésre egyedi emlőrúd magasság lehetséges! Természetes hő- és füstelvezető nyílószárny (NRA- hő- és füstelvezető nyílószárny) Szellőztető állás NRA állás Tartószerkezet pneumatikus munkahengerrel és hőkioldó eszközzel kialakítva. Az NRA- hő- és füstelvezető nyílószárny 68 C környezeti hőmérsékletnél automatikusan nyílik. Kézi nyitás vésznyitó szekrény által levegő nyomásával lehetséges. Kioldás után az NRA- hő- és füstelvezető nyílószárny zárása a tetőről kézzel végzendő. Dupla csövezés esetén szintén vésznyitó szekrény által lehetséges.

27 31/23/ felülvilágító rendszer Beszerelt NRA- hő- és füstelvezető és szellőztető nyílószárny, mint kombi szárny NRA- hő- és füstelvezető és szellőztető nyílószárny Szellőztető állás NRA állás NRA- hő- és füstelvezető nyílószárny kombinált NRA- hő- és füstelvezető és szellőztető nyílószárny is lehet. Vezérlés: 230 V / 24 V elektromos vagy 6-10 bar pneumatikus.

28 31/24/ felülvilágító rendszer Pos. 1.: Indu-Light- A sédtető formájú sáv felülvilágító 60 /30 hajlásszöggel 0,75 kn/m hóteherre méretezett, háromszög keretállással 1,00-1,22 m-es raszterbe tervezve. A gerincpont egy külső és belső hőszigetelt és fóliázott, húzott irányba hengerelt alumíniumszögből áll. Az északi oldal több rétegű polikarbonát lappal vagy hőszigetelt üveggel üvegezett. A polikarbonátnál a külső oldal az időjárás hatásainak jobb elviselése érdekében coextrudált. A kezdő hengerelt alumínium tartóprofil EPDM- gumilemezzel védett. A másik oldal, déli oldal szendvicspanellel fedett, mely két RAL-színre festett acéllemez, közte poliuretán keményhabbal. Az oromzat függőleges elhelyezkedésű és burkolata olyan, mint a déli oldalon. A sédtető formájú sáv felülvilágító a körbefutó fém lábazatara való rögzítéshez van előkészítve. Szabad nyílás méret: hossz m, szélesség m Darab szám 16 mm PC-S3P, U g = 2,40 W/m 2 K, opál/transzparens 16 mm PC-S5P, U g = 1,80 W/m 2 K, opál/transzparens 16 mm PC-S5P, Heatstop 20 mm PC-S6P, U g = 1,67 W/m 2 K, opál/transzparens 20 mm PC-S6P, Heatstop 25 mm PC-S6P, U g = 1,45 W/m 2 K, opál/transzparens 25 mm PC-S6P, Heatstop 32 mm PC-S6P, U g = 1,35 W/m 2 K, opál/transzparens 32 mm PC-S6P, Heatstop VSG-Float U g = 1,30 W/m 2 K VSG-Float U g = 1,10 W/m 2 K VSG-Float napfényvédőüveg 50/37 semleges

29 31/25/ felülvilágító rendszer Pos. 2.: Körbefutó lábazat (nem önhordó) Acéllemez vastagsága statikai előírásoknak megfelel, 450 mm magas, horganyzott, függőlegesen helyezkedik el. A külső 80 mmes hőszigetelése a megrendelő feladata. Nem önhordó, a szükséges húzást-nyomást felvevő tartó acélt tartalmazza. ŕ fm Pos. 3.: Körbefutó lábazat (önhordó) Acéllemez vastagsága statikai előírásoknak megfelel, 450 mm magas, horganyzott, függőlegesen helyezkedik el. A külső 80 mmes hőszigetelése a megrendelő feladata. 7,50 m-es alátámasztás fesztávolságig önhordó, a szükséges húzást-nyomást felvevő tartó acélt tartalmazza. ŕ fm Pos. 4.: Lábazat Adapter profil Anyagvastagság statikai előírásoknak megfelel, 250 mm-re szabott, horganyzott, a megrendelő által adott peremre való SKYLINE felülvilágító sáv illesztéséhez szolgál. ŕ fm Pos. 5.: Lábazatfestés Lábazat részeként, alapozást követően RAL 9002 színre történő kézi festéssel. ŕ fm

30 31/26/ felülvilágító rendszer Pos. 6.: Lábazat Hőszigetelés Mint kitöltő elem a lábazathoz, 80 mm vtg. ásványgyapot hőszigetelésből ROCKWOOL AIRROCK LD60 áll. ŕ fm Pos. 7.: Lábazat Fóliabádog A rögzítés a megrendelő részéről felépített PVC szigetelő rétegekre történik, melyek a lábazat és a felülvilágító sáv közé szerelhetők. Ebben a helyzetben a sarok- és a rétegképzés szakszerű hegesztéssel történik. A teljes körű tetőszigetelés a megrendelő feladata. ŕ fm Pos. 8.: Lábazat Csatlakozás Fémlábazat részeként, kétrészű lemez, mely egy felső alumíniumlemez vasalatból, hengerelt és egy alsó acéllemez vasalatból áll. RAL- színárnyalatra festve kívánság szerint. Megrendelői oldalról elkészített tetőhöz való csatlakoztatáshoz előkészítve, profiltöltést tartalmaz. ŕ fm Pos. 9.: Elektromos szellőztető nyílószárny SD Nyeregtető formájú sáv felülvilágító részeként egy 23 V / 50 Hz elektromotorból, 300 mm-es emelőrúdból áll, fokozatmentes automatikus végállás kapcsolóval. A sáv felülvilágító szélességéhez megfelelő szárnyméret kérhető. Az elektromos vezetékelés és kábelezés megrendelői oldalról végzendő.

31 31/27/ felülvilágító rendszer Pos. 10.: Pneumatikus szellőztető nyílószárny PN 1,31 m x 1,786 m Mint a nyeregtető formájú felülvilágító eleme csatlakoztatva a pneumatikus eszközhöz, mely pneumatikus munkahengerből, 300 mm-es emelőrúdból áll, mindkettő végállásba reteszelve. Pos. 11.: NRA- hő- és füstelvezető nyílószárny 1,31 m x 1,786 m Elem, mint integrált természetes hő- és füstelvezető eszköz, DIN alapján 1,404 m 2 A W - értékkel. Az automatikus- pneumatikus természetes hő- és füstelvezető készüléket CO 2 hőkioldó patronnal tartalmazza, nyitás 68 C-on. Pos. 12.: Dachlicht NRA- hő- és füstelvezető nyílószárny Névleges méret A W - érték Elem nyeregtető formájú sáv felülvilágítóhoz, mint integrált természetes hő- és füstelvezető eszköz, DIN alapján. Az automatikus- pneumatikus természetes hő- és füstelvezető készüléket tartalmazza, keresztrúdból, pneumatikus munkahengerből, CO 2 hőkioldó patronból áll, nyitás 68 C -no. Pos. 13.: Szellőztető készülék EL 300 mm-es villanymotorral NRA- hő- és füstelvezető részeként, 230 V / 50 Hz elektromotorból, 300 mm-es emelőrúdból áll, fokozatmentes automatikus végállás kapcsolóval. Az elektromos vezetékelés és kábelezés a megrendelő feladata.

32 31/28/ felülvilágító rendszer Pos. 14.: Szellőztető készülék PN 300 mm-es pneumatikus munkahengerrel NRA- hő- és füstelvezető részeként, pneumatikus hengerből, 300 mm-es emelőrúdból áll, működtetési nyomás 5-8 bár, Ø32 mm. Mindkét végállás beállítva. Pos. 15.: Ellenkező irányba nyíló szellőztető szárny NRA- hő- és füstelvezető részeként, 230 V / 50 Hz elektromotorból, 300 mm-es emelőrúdból áll. Nyílószárny alul kifelé, NRA- hő- és füstelvezető nyílószárny felül kifelé nyílik. Pos. 16.: Elektromos vezérlő, AP- kivitel Elektromos szellőztető készülék működéséhez ( NYITÁS ZÁRÁS ). Az elektromos vezetékelés és kábelezés a megrendelő feladata. Pos. 17.: Szél- és esőérzékelő automata A szellőztető nyílószárny biztos zárásáért eső, hóesés, nagyobb köd vagy erős szél esetén, AP- kapcsoló és vezérlőszekrényből áll, ún. egy befűtött esőérzékelő elemből és egy elektromos széliránymérőből. Ha az esőérzékelő száraz, akkor a nyílószárny manuálisan újranyitható. Az elektromos vezetékelés és kábelezés a megrendelő feladata.

33 31/29/ felülvilágító rendszer Pos. 18.: Vésznyitó szekrény ( NYITÁS ) AP- kivitelben, a természetes hő- és füstelvezető készülék kézi nyitásához szükséges piros szekrény, mely egy darab CO 2 patront, kiüthető üveget, kiszúró fejet tartalmaz. Pos. 19.: Vésznyitó szekrény ( NYITÁS elektromos csatlakoztatással) AP- kivitelben, piros szekrényt, egy darab CO 2 patront, kiüthető üveget, kiszúró fejet Elektromágnessel (12 V, 24 V vagy 230 V) a természetes hő- és füstelvezető berendezés tűzjelzőről történő nyitásához tartalmazza. Pos. 20.: Vésznyitó szekrény ( NYITÁS / ZÁRÁS ) AP- kivitelben a természetes hő- és füstelvezető készülék kézi nyitásához, piros fémlemez dobozból készül, két db CO 2 patront, vezérlőszelepet, kiüthető üveget, kiszúró fejet tartalmazza. Pos. 21.: Pneumatikus rézcsővezeték CU- cső, 6 x 1 mm, összes csavarozást és merevítést tartalmazza. A számítása méret szerint történik. Csövezés látható kivitelben. ŕ fm

34 31/30/ felülvilágító rendszer Pos. 22.: Pneumatikus dupla rézcsővezeték Párhuzamos CU- cső, 6 x 1 mm, összes csavarozást és merevítést tartalmazza. A számítása méret szerint történik. Csövezés látható kivitelben. ŕ fm Pos. 23.: Pneumatikus szelep kombinálhatósága ( NYITÁS ZÁRÁS ) pneumatikus szellőztetési irány vezérlése levegő- vezérlőblokkból áll, csavarokat, az AP- szereléshez lemeztokot tartalmazza. Világos kék CO 2 - riasztószekrénnyel kombinálható elsőbb rendű vezérlésként. Pos. 24.: Várakoztatási egység Manométeres vízelválasztóból, nyomáscsökkentőből áll (a megrendelői oldalról elkészítendő: pneumatikus levegő elvezetése). Pos. 25.: VdS- átvétel Az NRA- hő- és füstelvezető készülék beruházói egyedi fogyasztó ára a DIN vagy a VdS 2159 Kárbiztosító e. V. Kölntől függ. Pos. 26.: Szakértői nyilatkozat NRA- hő- és füstelvezető nyilatkozat a természetes füstelvezetésről DIN szerinti szakértelemmel.

35 31/31/ felülvilágító rendszer Pos. 27.: Szúrópróba vizsgálat VdS általi NRA- hő- és füstelvezető készülékek szúrópróba vizsgálatának részvételi ára, NRA konformitáltságáról a bizonyítvány kiállítása, DIN és/vagy VdS 2098/2159-től függ. Pos. 28.: Szerelési átalány Fuvarozás, megérkezés, építési hely iránya, kipakolás és a tetőre való emelés befolyásolja. Pos. 29.: Fuvarátalány Szabad építési helyre szállítás; kipakolás és szerelés nélkül
