1 GEZE Hő- és füstelvezetés és szellőzéstechnika Merkle-Ratiopharm, Ulm GEZE elektromos szellőztető mozgatórendszerek Elektromotorok és vezérlőelemek szellőztető berendezésekhez bewegung mit system

2 Termékprogram áttekintés E350 N csavarorsós motor Fig. 2-1 E620 láncos motor Fig. 2-2 E212 lineáris motor OL100 lapos kivitelű felülvilágító nyitóval Fig

3 Tartalom Előszó... 4 GEZE szellőztető mozgatórendszerek... 5 Csavarorsós motor közvetlen nyitáshoz E350 N... 6 Láncos motorok közvetlen nyitáshoz E580, E600 E Nyitó- és reteszelőrendszerek OL350 EN, OL360 EN és OL370 EN...19 Lineáris motorok E212 R, E212 R1 és E Tartozékok

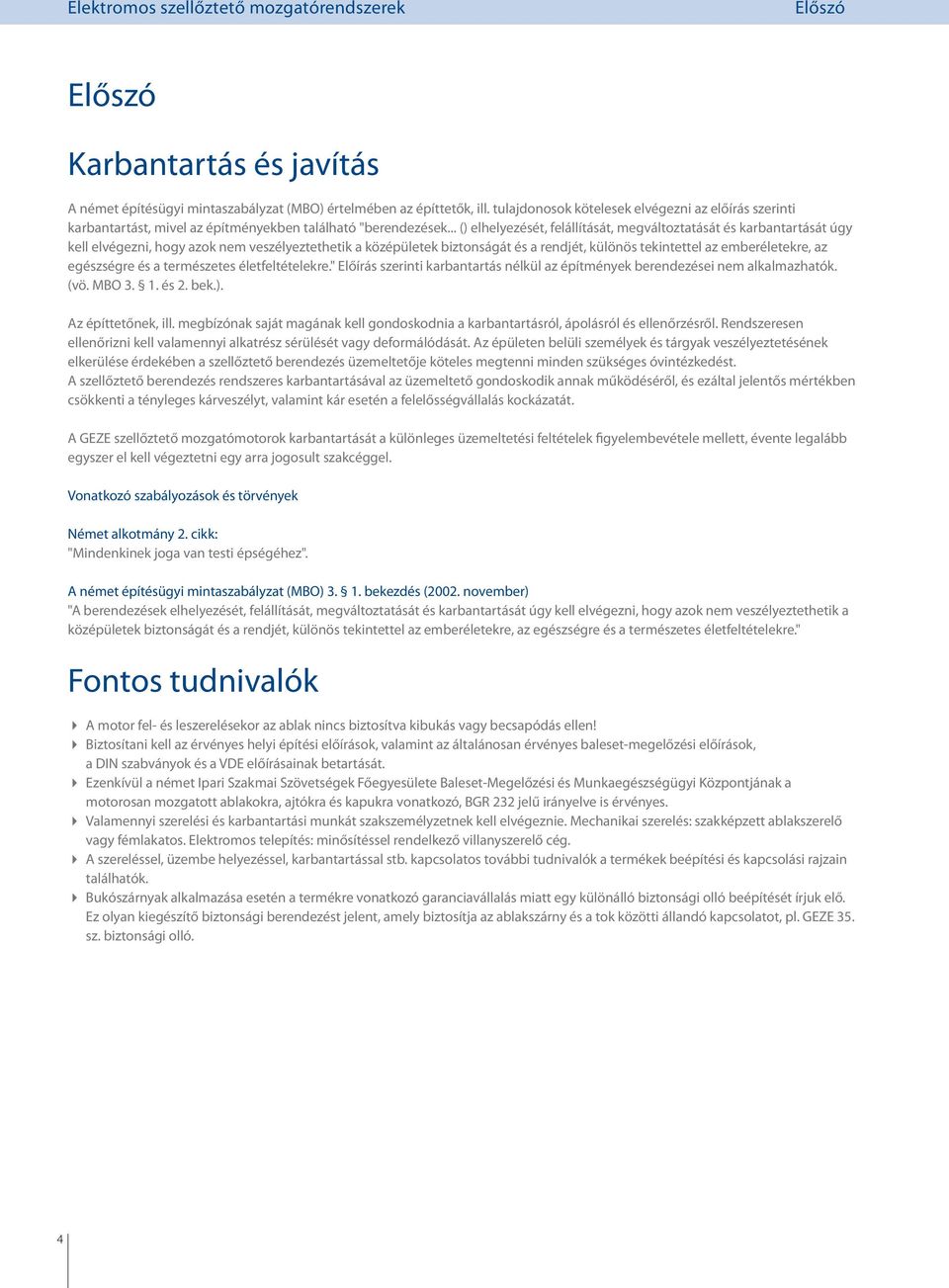

4 előszó Előszó Karbantartás és javítás A német építésügyi mintaszabályzat (MBO) értelmében az építtetők, ill. tulajdonosok kötelesek elvégezni az előírás szerinti karbantartást, mivel az építményekben található "berendezések... () elhelyezését, felállítását, megváltoztatását és karbantartását úgy kell elvégezni, hogy azok nem veszélyeztethetik a középületek biztonságát és a rendjét, különös tekintettel az emberéletekre, az egészségre és a természetes életfeltételekre." Előírás szerinti karbantartás nélkül az építmények berendezései nem alkalmazhatók. (vö. MBO és 2. bek.). Az építtetőnek, ill. megbízónak saját magának kell gondoskodnia a karbantartásról, ápolásról és ellenőrzésről. Rendszeresen ellenőrizni kell valamennyi alkatrész sérülését vagy deformálódását. Az épületen belüli személyek és tárgyak veszélyeztetésének elkerülése érdekében a szellőztető berendezés üzemeltetője köteles megtenni minden szükséges óvintézkedést. A szellőztető berendezés rendszeres karbantartásával az üzemeltető gondoskodik annak működéséről, és ezáltal jelentős mértékben csökkenti a tényleges kárveszélyt, valamint kár esetén a felelősségvállalás kockázatát. A GEZE szellőztető mozgatómotorok karbantartását a különleges üzemeltetési feltételek figyelembevétele mellett, évente legalább egyszer el kell végeztetni egy arra jogosult szakcéggel. Vonatkozó szabályozások és törvények Német alkotmány 2. cikk: "Mindenkinek joga van testi épségéhez". A német építésügyi mintaszabályzat (MBO) bekezdés (2002. november) "A berendezések elhelyezését, felállítását, megváltoztatását és karbantartását úgy kell elvégezni, hogy azok nem veszélyeztethetik a középületek biztonságát és a rendjét, különös tekintettel az emberéletekre, az egészségre és a természetes életfeltételekre." Fontos tudnivalók CC A motor fel- és leszerelésekor az ablak nincs biztosítva kibukás vagy becsapódás ellen! CC Biztosítani kell az érvényes helyi építési előírások, valamint az általánosan érvényes baleset-megelőzési előírások, a DIN szabványok és a VDE előírásainak betartását. CC Ezenkívül a német Ipari Szakmai Szövetségek Főegyesülete Baleset-Megelőzési és Munkaegészségügyi Központjának a motorosan mozgatott ablakokra, ajtókra és kapukra vonatkozó, BGR 232 jelű irányelve is érvényes. CC Valamennyi szerelési és karbantartási munkát szakszemélyzetnek kell elvégeznie. Mechanikai szerelés: szakképzett ablakszerelő vagy fémlakatos. Elektromos telepítés: minősítéssel rendelkező villanyszerelő cég. CC A szereléssel, üzembe helyezéssel, karbantartással stb. kapcsolatos további tudnivalók a termékek beépítési és kapcsolási rajzain találhatók. CC Bukószárnyak alkalmazása esetén a termékre vonatkozó garanciavállalás miatt egy különálló biztonsági olló beépítését írjuk elő. Ez olyan kiegészítő biztonsági berendezést jelent, amely biztosítja az ablakszárny és a tok közötti állandó kapcsolatot, pl. GEZE 35. sz. biztonsági olló. 4

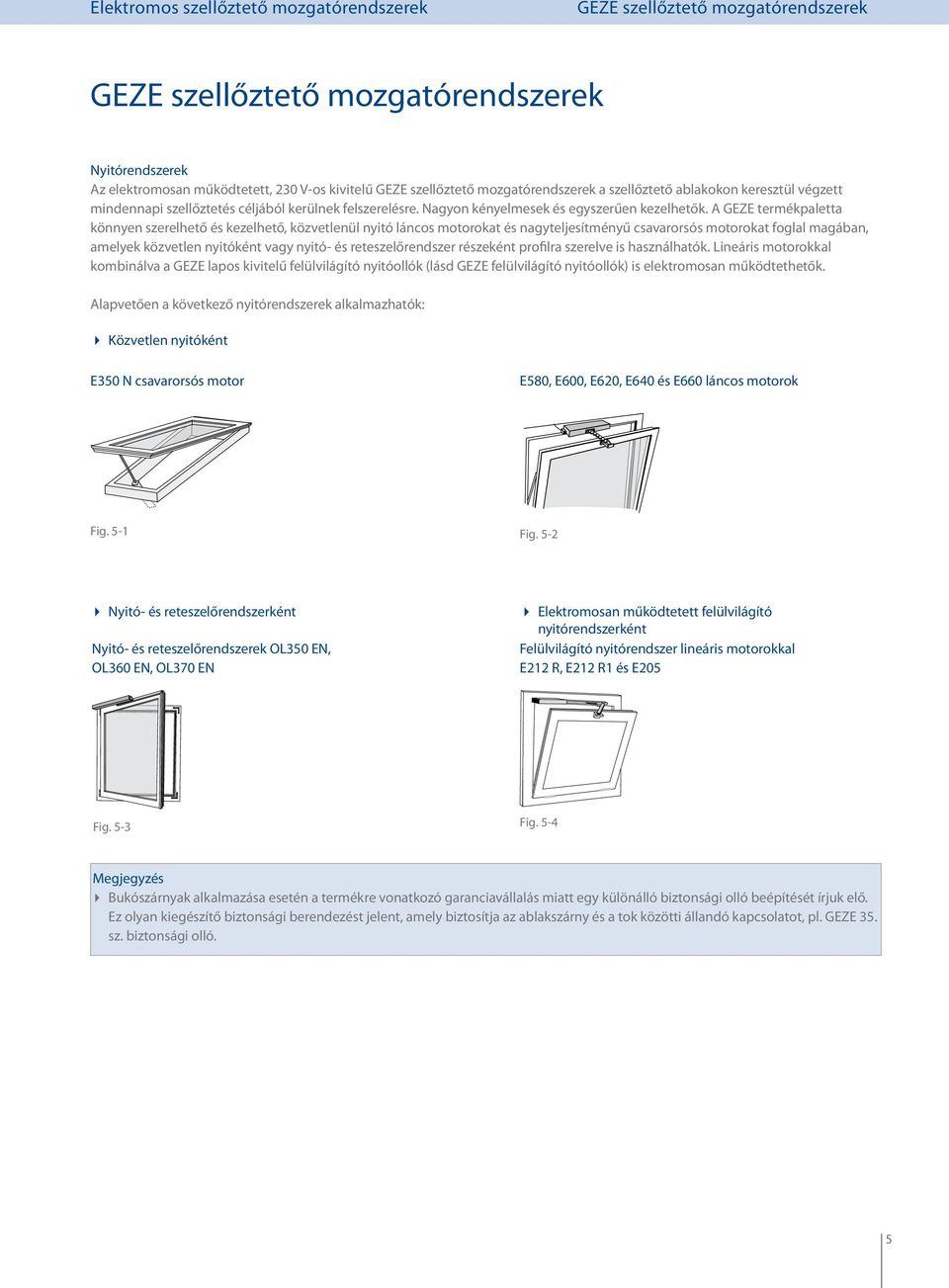

5 geze szellőztető mozgatórendszerek GEZE szellőztető mozgatórendszerek Nyitórendszerek Az elektromosan működtetett, 230 V-os kivitelű GEZE szellőztető mozgatórendszerek a szellőztető ablakokon keresztül végzett mindennapi szellőztetés céljából kerülnek felszerelésre. Nagyon kényelmesek és egyszerűen kezelhetők. A GEZE termékpaletta könnyen szerelhető és kezelhető, közvetlenül nyitó láncos motorokat és nagyteljesítményű csavarorsós motorokat foglal magában, amelyek közvetlen nyitóként vagy nyitó- és reteszelőrendszer részeként profilra szerelve is használhatók. Lineáris motorokkal kombinálva a GEZE lapos kivitelű felülvilágító nyitóollók (lásd GEZE felülvilágító nyitóollók) is elektromosan működtethetők. Alapvetően a következő nyitórendszerek alkalmazhatók: CC Közvetlen nyitóként E350 N csavarorsós motor E580, E600, E620, E640 és E660 láncos motorok Fig. 5-1 Fig. 5-2 CC Nyitó- és reteszelőrendszerként Nyitó- és reteszelőrendszerek OL350 EN, OL360 EN, OL370 EN CC Elektromosan működtetett felülvilágító nyitórendszerként Felülvilágító nyitórendszer lineáris motorokkal E212 R, E212 R1 és E205 Fig. 5-3 Fig. 5-4 Megjegyzés CC Bukószárnyak alkalmazása esetén a termékre vonatkozó garanciavállalás miatt egy különálló biztonsági olló beépítését írjuk elő. Ez olyan kiegészítő biztonsági berendezést jelent, amely biztosítja az ablakszárny és a tok közötti állandó kapcsolatot, pl. GEZE 35. sz. biztonsági olló. 5

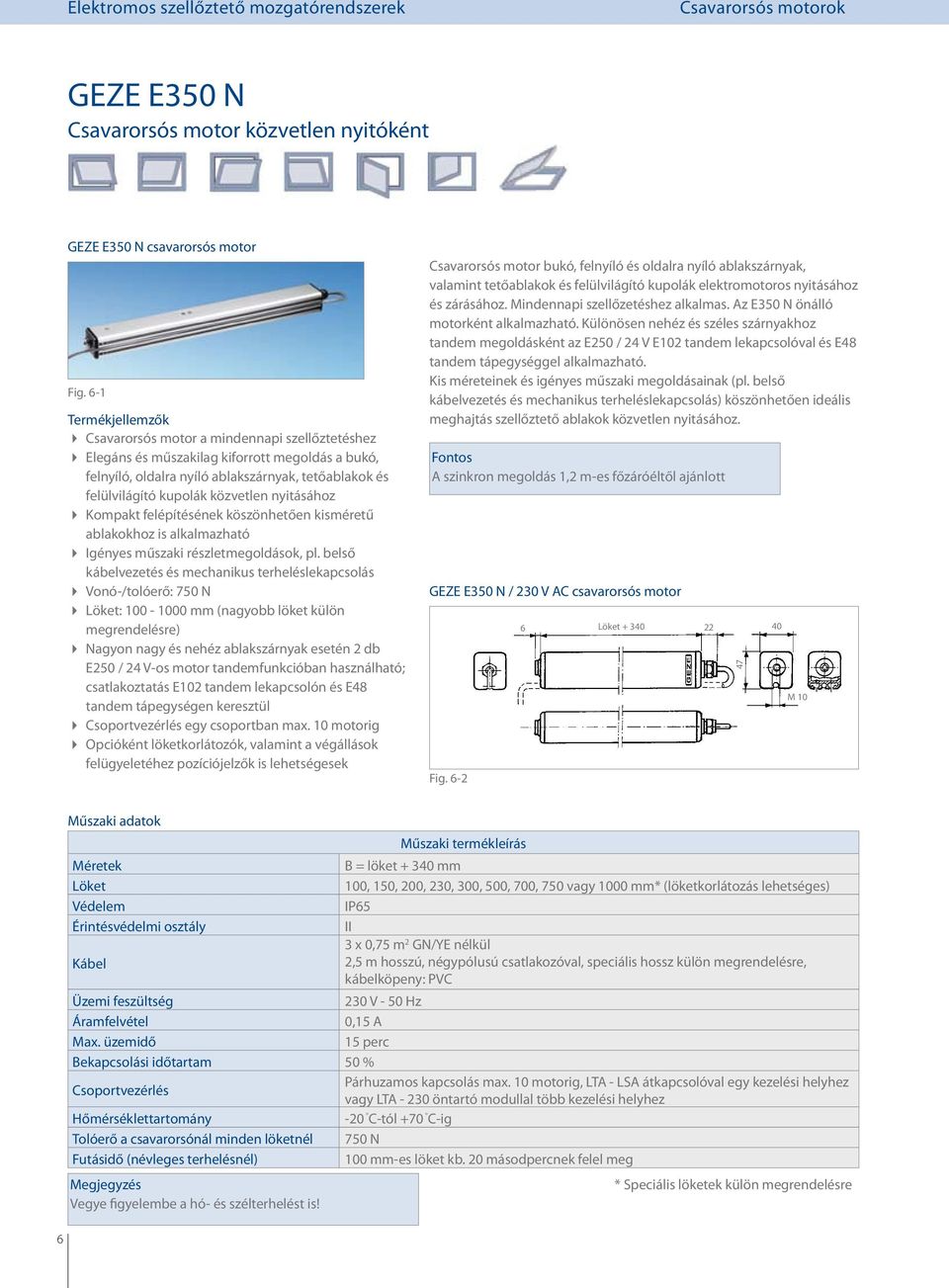

6 csavarorsós motorok GEZE E350 N Csavarorsós motor közvetlen nyitóként GEZE E350 N csavarorsós motor Fig. 6-1 Termékjellemzők CC Csavarorsós motor a mindennapi szellőztetéshez CC Elegáns és műszakilag kiforrott megoldás a bukó, felnyíló, oldalra nyíló ablakszárnyak, tetőablakok és felülvilágító kupolák közvetlen nyitásához CC Kompakt felépítésének köszönhetően kisméretű ablakokhoz is alkalmazható CC Igényes műszaki részletmegoldások, pl. belső kábelvezetés és mechanikus terheléslekapcsolás CC Vonó-/tolóerő: 750 N CC Löket: mm (nagyobb löket külön megrendelésre) CC Nagyon nagy és nehéz ablakszárnyak esetén 2 db E250 / 24 V-os motor tandemfunkcióban használható; csatlakoztatás E102 tandem lekapcsolón és E48 tandem tápegységen keresztül CC Csoportvezérlés egy csoportban max. 10 motorig CC Opcióként löketkorlátozók, valamint a végállások felügyeletéhez pozíciójelzők is lehetségesek Csavarorsós motor bukó, felnyíló és oldalra nyíló ablakszárnyak, valamint tetőablakok és felülvilágító kupolák elektromotoros nyitásához és zárásához. Mindennapi szellőzetéshez alkalmas. Az E350 N önálló motorként alkalmazható. Különösen nehéz és széles szárnyakhoz tandem megoldásként az E250 / 24 V E102 tandem lekapcsolóval és E48 tandem tápegységgel alkalmazható. Kis méreteinek és igényes műszaki megoldásainak (pl. belső kábelvezetés és mechanikus terheléslekapcsolás) köszönhetően ideális meghajtás szellőztető ablakok közvetlen nyitásához. Fontos A szinkron megoldás 1,2 m-es főzáróéltől ajánlott GEZE E350 N / 230 V AC csavarorsós motor Fig Löket M 10 Műszaki adatok Műszaki termékleírás Méretek B = löket mm Löket 100, 150, 200, 230, 300, 500, 700, 750 vagy 1000 mm* (löketkorlátozás lehetséges) Védelem IP65 Érintésvédelmi osztály II 3 x 0,75 m 2 GN/YE nélkül Kábel 2,5 m hosszú, négypólusú csatlakozóval, speciális hossz külön megrendelésre, kábelköpeny: PVC Üzemi feszültség 230 V - 50 Hz Áramfelvétel 0,15 A Max. üzemidő 15 perc Bekapcsolási időtartam 50 % Csoportvezérlés Párhuzamos kapcsolás max. 10 motorig, LTA - LSA átkapcsolóval egy kezelési helyhez vagy LTA öntartó modullal több kezelési helyhez Hőmérséklettartomány -20 C-tól +70 C-ig Tolóerő a csavarorsónál minden löketnél 750 N Futásidő (névleges terhelésnél) 100 mm-es löket kb. 20 másodpercnek felel meg Megjegyzés Vegye figyelembe a hó- és szélterhelést is! * Speciális löketek külön megrendelésre 6

7 60 Elektromos szellőztető mozgatórendszerek csavarorsós motorok GEZE E350 N Alkalmazási terület CC Kifelé és befelé bukó, felnyíló és oldalra nyíló ablakok CC Tetőablakok és felülvilágító kupolák Beépítési példa Gold Terrace, Warschau Fig. 7-1 Beépítési rajzok GEZE E350 N csavarorsós motor befelé bukó ablakszárnyon (konzollal befelé) L = löket GEZE E350 N csavarorsós motor kifelé felnyíló ablakszárnyon L = löket Fig. 7-3 L = löket GEZE E350 N csavarorsós motor tetőablakon B=21 Szárnymagasság Fh építtető részéről kiépítendő GEZE E350 N csavarorsós motor felülvilágító kupolán L = löket mm A 32 A rögzítés adott esetben az építési helyen megerősítendő L = löket mm min. 50 Fig. 7-2 Fordulási szög a 22 A beépítési és kapcsolási rajzok azonosítószámai Fig. 7-4 Fig. 7-5 E350 N csavarorsós motor F. sz. Beépítési rajzok Tetőablak tokkonzollal Tetőablak általános Kifelé felnyíló ablak Befelé bukó ablakszárny Kapcsolási rajzok

8 csavarorsós motorok GEZE E350 N Tartozékok E350 N-hez GEZE E102 tandem lekapcsoló GEZE E48 tandem tápegység Fig. 8-1 Fig. 8-2 E350 N tandem kivitel: Nagyon nagy és nehéz ablakszárnyak esetében két E250 / 24 V DC tandemben szerelhető fel. Ezenkívül szükség van egy E102 (24 V) tandem lekapcsolóra és egy E48 tandem tápegységre is. GEZE standard konzol GEZE konzol befelé Fig. 8-3 Fig. 8-4 Az E350 N közvetlen nyitásához. Szállítási terjedelem szemes csappal és szárnybakkal. Az E350 N közvetlen nyitásához befelé nyíló szárnyaknál. Szállítási terjedelem szemes csappal és szárnybakkal. GEZE forgókonzol GEZE alapegység löketkorlátozáshoz (és pozíció visszajelzéséhez) Fig. 8-5 Fig. 8-6 A forgókonzollal az E350 N csavarorsós motor tandem kivitelben közvetlenül a mellékzáróélre rögzíthető. A tetőablak főzáróélének ugyanolyan löketű egy rögzítéséhez képest ezáltal nagyobb nyitási szélesség érhető el. (Szállítási terjedelem szemes csappal, szárnybakkal és süllyesztett fejű csavarokkal. ) GEZE löketkorlátozó panel Szállítási terjedelem Reed-kapcsolóval, kábelkötegelővel és kábeltartóval. GEZE pozíciójelző kiegészítő panel 1-4 szellőztetőcsoporthoz Fig. 8-7 Fig. 8-8 Löketkorlátozáshoz a löketkorlátozó panelen kívül egy alapegységet is fel kell szerelni (lásd a sz. rajzot). A pozíció visszajelzéséhez a pozíciójelző panelen kívül az alkalmazástól függően egy vagy két alapegységet is fel kell szerelni (lásd a sz. rajzot). 8

9 csavarorsós motorok GEZE E350 N Rendelési információk Megnevezés Kivitel E350 N F. sz. GEZE E350 N, löket 100 mm EV fehér RAL RAL-szín GEZE E350 N, löket 150 mm EV fehér RAL RAL-szín GEZE E350 N, löket 200 mm EV fehér RAL RAL-szín GEZE E350 N, löket 230 mm EV fehér RAL RAL-szín GEZE E350 N, löket 300 mm EV fehér RAL RAL-szín GEZE E350 N, löket 500 mm EV fehér RAL RAL-szín GEZE E350 N, löket 700 mm EV fehér RAL RAL-szín GEZE E350 N, löket 750 mm EV fehér RAL RAL-szín GEZE E350 N, löket 1000 mm EV fehér RAL RAL-szín Speciális kivitel EV1 / fehér RAL RAL-szín Standard konzol szárnybakkal és szemecs csappal Konzol befelé szárnybakkal és szemecs csappal EV fehér RAL RAL-szín EV fehér RAL RAL-szín Forgókonzol csavarorsós motorokhoz EV fehér RAL RAL-szín Alapegység löketkorlátozáshoz és pozíció visszajelzéséhez Löketkorlátozó panel 230 V AC Pozíció visszajelző panel 1-4 csoporthoz E48 tandem tápegység E102 tandem lekapcsoló Tandem üzemmódhoz: egyenként 2 db E250 / 24 V DC motort+ 1 db E48 tandem tápegységet + 1 db E102 tandem lekapcsolót kell rendelni. 9

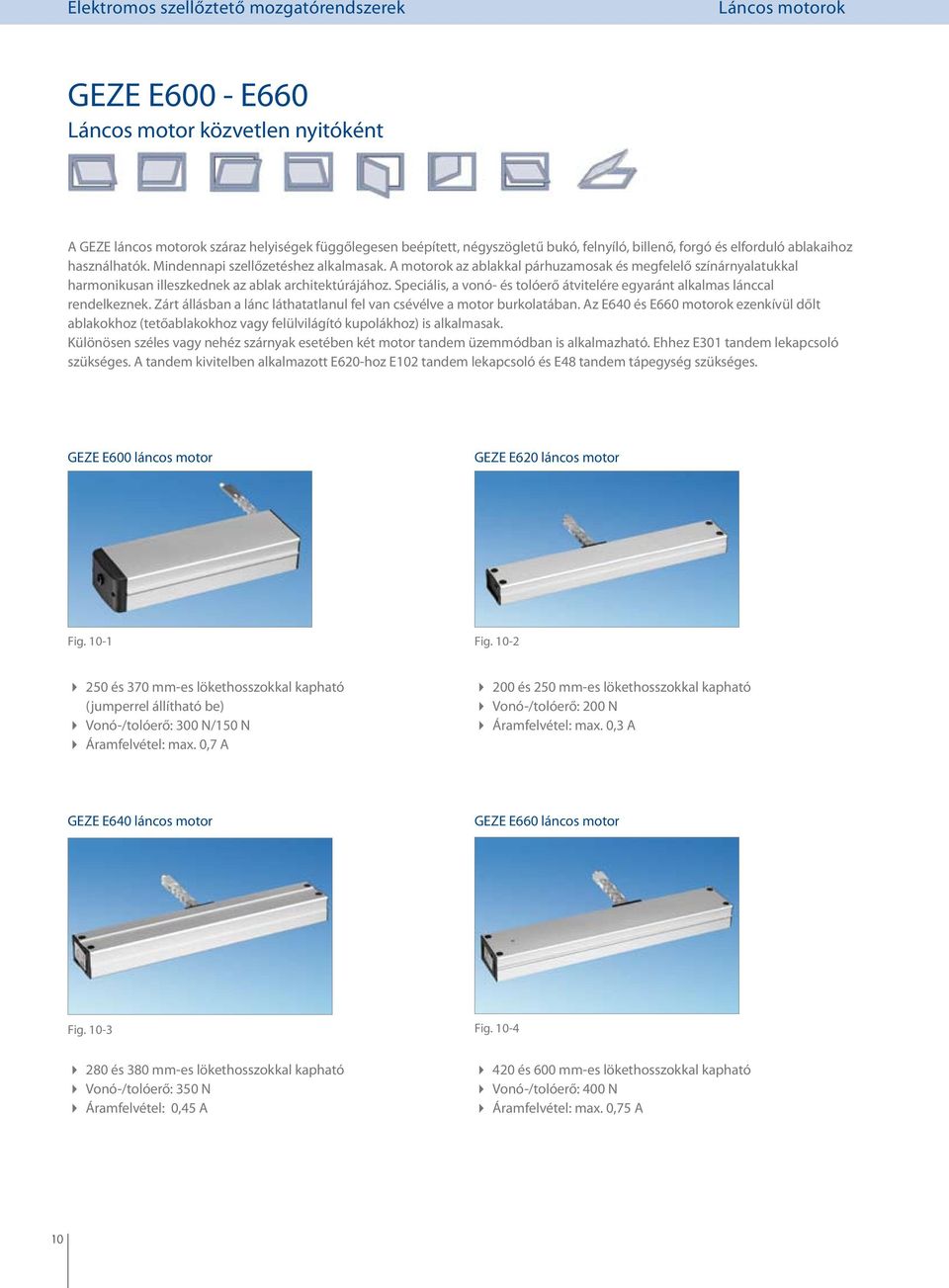

10 láncos motorok GEZE E600 - E660 Láncos motor közvetlen nyitóként A GEZE láncos motorok száraz helyiségek függőlegesen beépített, négyszögletű bukó, felnyíló, billenő, forgó és elforduló ablakaihoz használhatók. Mindennapi szellőzetéshez alkalmasak. A motorok az ablakkal párhuzamosak és megfelelő színárnyalatukkal harmonikusan illeszkednek az ablak architektúrájához. Speciális, a vonó- és tolóerő átvitelére egyaránt alkalmas lánccal rendelkeznek. Zárt állásban a lánc láthatatlanul fel van csévélve a motor burkolatában. Az E640 és E660 motorok ezenkívül dőlt ablakokhoz (tetőablakokhoz vagy felülvilágító kupolákhoz) is alkalmasak. Különösen széles vagy nehéz szárnyak esetében két motor tandem üzemmódban is alkalmazható. Ehhez E301 tandem lekapcsoló szükséges. A tandem kivitelben alkalmazott E620-hoz E102 tandem lekapcsoló és E48 tandem tápegység szükséges. GEZE E600 láncos motor GEZE E620 láncos motor Fig Fig CC CC CC 250 és 370 mm-es lökethosszokkal kapható (jumperrel állítható be) Vonó-/tolóerő: 300 N/150 N Áramfelvétel: max. 0,7 A CC CC CC 200 és 250 mm-es lökethosszokkal kapható Vonó-/tolóerő: 200 N Áramfelvétel: max. 0,3 A GEZE E640 láncos motor GEZE E660 láncos motor Fig Fig CC CC CC 280 és 380 mm-es lökethosszokkal kapható Vonó-/tolóerő: 350 N Áramfelvétel: 0,45 A CC CC CC 420 és 600 mm-es lökethosszokkal kapható Vonó-/tolóerő: 400 N Áramfelvétel: max. 0,75 A 10

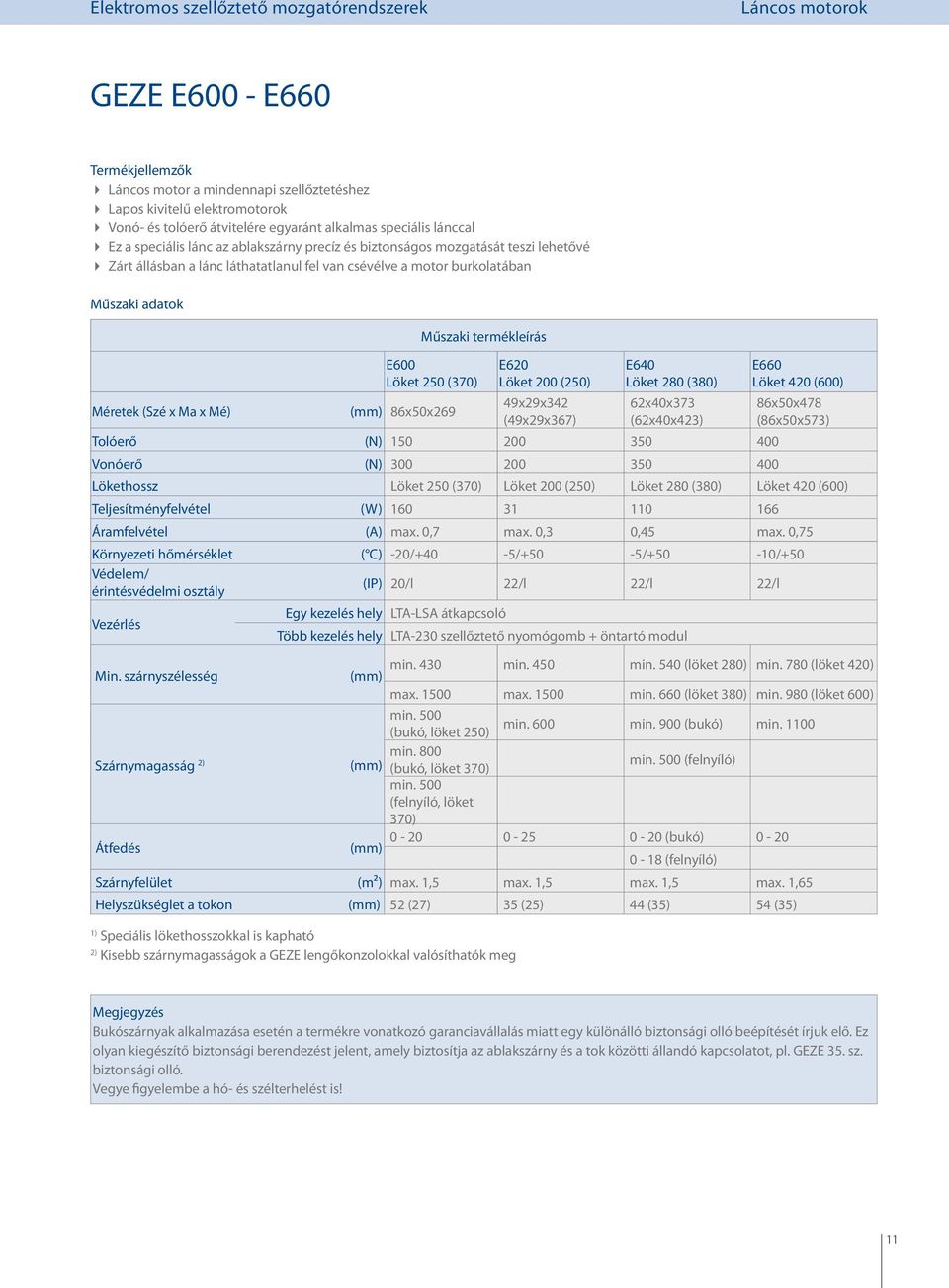

11 láncos motorok GEZE E600 - E660 Termékjellemzők CC Láncos motor a mindennapi szellőztetéshez CC Lapos kivitelű elektromotorok CC Vonó- és tolóerő átvitelére egyaránt alkalmas speciális lánccal CC Ez a speciális lánc az ablakszárny precíz és biztonságos mozgatását teszi lehetővé CC Zárt állásban a lánc láthatatlanul fel van csévélve a motor burkolatában Műszaki adatok Méretek (Szé x Ma x Mé) Műszaki termékleírás E600 Löket 250 (370) (mm) 86x50x269 E620 Löket 200 (250) 49x29x342 (49x29x367) E640 Löket 280 (380) 62x40x373 (62x40x423) E660 Löket 420 (600) 86x50x478 (86x50x573) Tolóerő (N) Vonóerő (N) Lökethossz Löket 250 (370) Löket 200 (250) Löket 280 (380) Löket 420 (600) Teljesítményfelvétel (W) Áramfelvétel (A) max. 0,7 max. 0,3 0,45 max. 0,75 Környezeti hőmérséklet ( C) -20/+40-5/+50-5/+50-10/+50 Védelem/ érintésvédelmi osztály (IP) 20/l 22/l 22/l 22/l Vezérlés Egy kezelés hely LTA-LSA átkapcsoló Több kezelés hely LTA-230 szellőztető nyomógomb + öntartó modul Min. szárnyszélesség min. 430 (mm) min. 450 min. 540 (löket 280) min. 780 (löket 420) max max min. 660 (löket 380) min. 980 (löket 600) min. 500 (bukó, löket 250) min. 600 min. 900 (bukó) min Szárnymagasság 2) (mm) min. 800 (bukó, löket 370) min. 500 (felnyíló) min. 500 (felnyíló, löket 370) (bukó) 0-20 Átfedés (mm) 0-18 (felnyíló) Szárnyfelület (m²) max. 1,5 max. 1,5 max. 1,5 max. 1,65 Helyszükséglet a tokon (mm) 52 (27) 35 (25) 44 (35) 54 (35) 1) Speciális lökethosszokkal is kapható 2) Kisebb szárnymagasságok a GEZE lengőkonzolokkal valósíthatók meg Megjegyzés Bukószárnyak alkalmazása esetén a termékre vonatkozó garanciavállalás miatt egy különálló biztonsági olló beépítését írjuk elő. Ez olyan kiegészítő biztonsági berendezést jelent, amely biztosítja az ablakszárny és a tok közötti állandó kapcsolatot, pl. GEZE 35. sz. biztonsági olló. Vegye figyelembe a hó- és szélterhelést is! 11

12 láncos motorok GEZE E600 - E660 Alkalmazási terület CC Függőlegesen beépített négyszögletű ablakokhoz CC A GEZE E640 és E660 motorok ezenkívül dőlt ablakokhoz (tetőablakokhoz) és felülvilágító kupolákhoz is alkalmasak Beépítési példa Klinik, Donaustaufen Fig GEZE E640 és E660 láncos motorok speciális lökethosszokkal Megnevezés Speciális lökethossz F. sz. Láncos motor E640 / mm Láncos motor E640 / mm Láncos motor E660 / mm Láncos motor E660 / mm A GEZE láncos motorok rögzítési változatai bukó és felnyíló ablakokra Befelé nyíló bukóablak, motor a tokon Befelé nyíló bukóablak, motor a szárnyon Fig Befelé felnyíló ablak, motor a tokon Fig Kifelé felnyíló ablak, motor a tokon Fig A beépítési és kapcsolási rajzok azonosítószámai Fig E600 E620 E640 E660 Beépítési rajz Kapcsolási rajz

13 láncos motorok GEZE E600 - E660 E600 - E660 tartozékok GEZE E301 tandem lekapcsoló Fig Speciális szélességek vagy nehéz szárnyak esetében két GEZE láncos motor tandem üzemmódban is alkalmazható, a megfelelő E301 tandem lekapcsolóval együtt. GEZE E102 tandem lekapcsoló GEZE E48 tandem tápegység Fig Fig A tandem kivitelben alkalmazott E620-hoz E102 tandem lekapcsoló és E48 tandem tápegység szükséges. Szárnylemez Lengőkonzolok Fig Kifelé nyíló ablakokhoz, standard tokos szerelés esetében a láncos motoron kívül szükség van a szárnylemezre. Szárnykonzol Befelé nyíló ablakokhoz, standard tokos szerelés esetében a láncos motoron kívül szükség van a szárnykonzolra. Fig Fig A befelé/kifelé elforduló lengőkonzolokkal a fenti motorok kis szárnymagasságú ablakokhoz alkalmazhatók, vagyis az alkalmazási tartomány jelentősen kibővíthető. A szárny átfedésének függvényében szerelőlemezek is szükségesek lehetnek. Biztonsági olló Fig Fig Bukószárnyak alkalmazása esetén a termékre vonatkozó garanciavállalás miatt egy különálló biztonsági olló beépítését írjuk elő. Ez olyan kiegészítő biztonsági berendezést jelent, amely biztosítja az ablakszárny és a tok közötti állandó kapcsolatot, pl. GEZE 35. sz. biztonsági olló. 13

14 láncos motorok Mechanikus reteszelőkonzol GEZE láncos motorokhoz GEZE mechanikus reteszelőkonzol Nagy szárnyfelüleltű ablakoknál a csak a motor általi reteszelés gyakran nem elegendő. Ezekhez az alkalmazási esetekhez a GEZE a kiegészítő mechanikus reteszelőkonzol alkalmazási lehetőségét kínálja. A kiegészítő reteszelőkonzol egyszerűen felszerelhető. Ezenkívül költséghatékony, mivel mechanikusan működik és így hatékonyan növeli az ablak tömörségét és betörésvédelmét. Valamennyi GEZE E600 - E660 láncos motorhoz alkalmazható az összes elterjedt profilrendszerrel, továbbá függőlegesen beépített bukó, felnyíló és oldalra nyíló ablak esetében. Fig Termékjellemzők CC Az összes GEZE láncos motorhoz (E600 - E660) CC Befelé bukó, felnyíló és oldalra nyíló ablakokhoz CC A legelterjedtebb profilrendszerekhez CC A reteszelés mechanikusan történik Előnyök CC Nincs szükség kiegészítő vezérlésre CC Az erre a költséghatékony reteszelésre való áttéréskor nincs szükség további kábelezésre CC Egyszerű szerelhetőség sablonnal CC Megnövelt tömörség CC Megnövelt betörésvédelem GEZE mechanikus reteszelőkonzol 95 (ablakszárnyat) Működés CC A lánchajtás kitolásakor és behúzásakor egy rejtett, belső központi zár elektromechanikusan reteszeli, ill. kioldja az ablakszárnyat. CC Az ablakszárnyban rejtetten körbefutó reteszelés működésbe lépésekor a szárnykonzol belekapaszkodik a hajtórúdba és ezáltal lereteszeli a reteszelő alkatrészeket. Standard-Löket 25 (Spezial-Löket 30) Löket 16 Löket 13 Beépítési rajz Mechanikus reteszelőkonzol Fig A reteszelőmechanika hajtórúdja (burkolat felől) Ablakszárny Fig

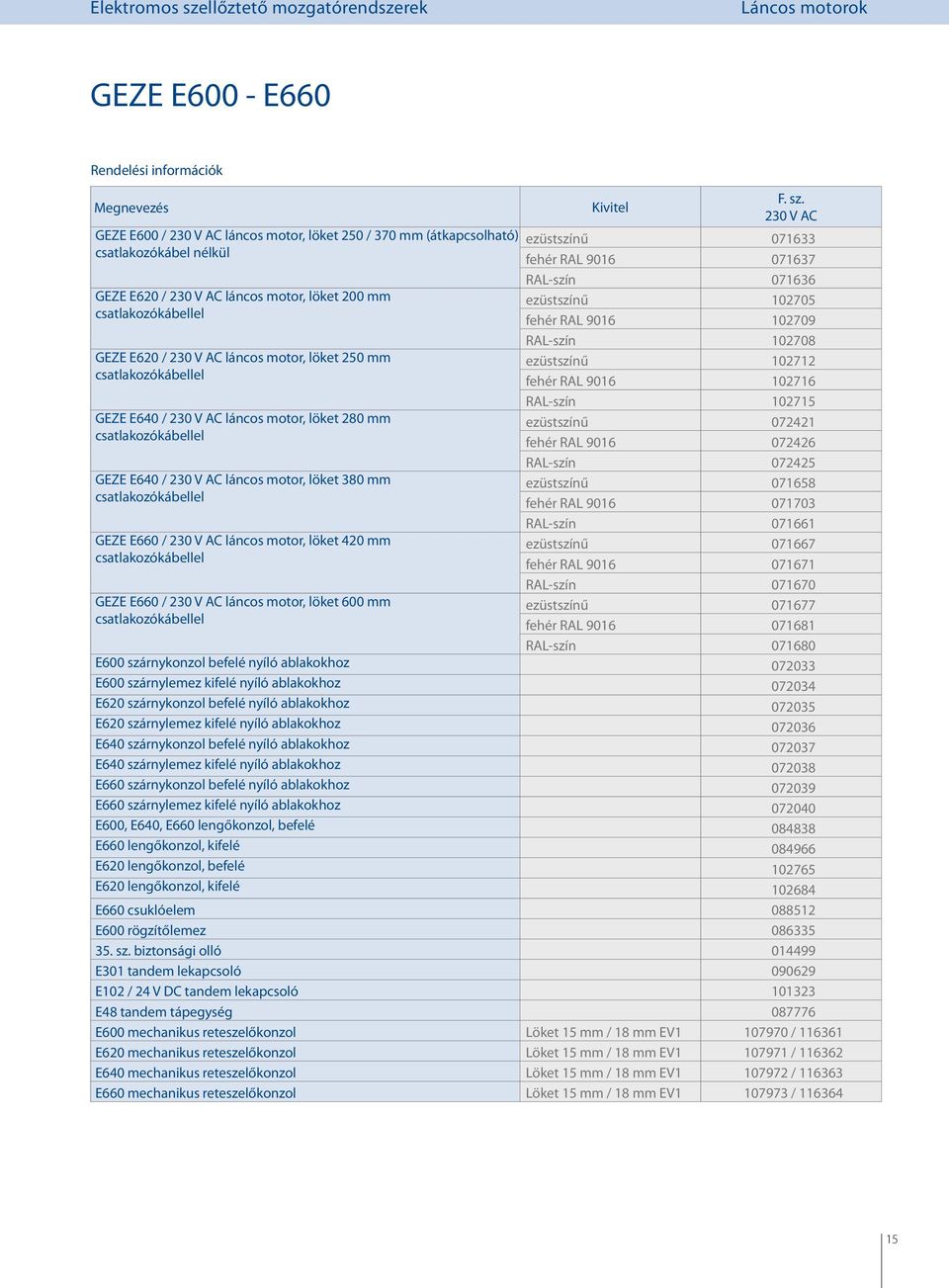

15 láncos motorok GEZE E600 - E660 Rendelési információk Megnevezés GEZE E600 / 230 V AC láncos motor, löket 250 / 370 mm (átkapcsolható) csatlakozókábel nélkül GEZE E620 / 230 V AC láncos motor, löket 200 mm csatlakozókábellel GEZE E620 / 230 V AC láncos motor, löket 250 mm csatlakozókábellel GEZE E640 / 230 V AC láncos motor, löket 280 mm csatlakozókábellel GEZE E640 / 230 V AC láncos motor, löket 380 mm csatlakozókábellel GEZE E660 / 230 V AC láncos motor, löket 420 mm csatlakozókábellel GEZE E660 / 230 V AC láncos motor, löket 600 mm csatlakozókábellel Kivitel F. sz. 230 V AC ezüstszínű fehér RAL RAL-szín ezüstszínű fehér RAL RAL-szín ezüstszínű fehér RAL RAL-szín ezüstszínű fehér RAL RAL-szín ezüstszínű fehér RAL RAL-szín ezüstszínű fehér RAL RAL-szín ezüstszínű fehér RAL RAL-szín E600 szárnykonzol befelé nyíló ablakokhoz E600 szárnylemez kifelé nyíló ablakokhoz E620 szárnykonzol befelé nyíló ablakokhoz E620 szárnylemez kifelé nyíló ablakokhoz E640 szárnykonzol befelé nyíló ablakokhoz E640 szárnylemez kifelé nyíló ablakokhoz E660 szárnykonzol befelé nyíló ablakokhoz E660 szárnylemez kifelé nyíló ablakokhoz E600, E640, E660 lengőkonzol, befelé E660 lengőkonzol, kifelé E620 lengőkonzol, befelé E620 lengőkonzol, kifelé E660 csuklóelem E600 rögzítőlemez sz. biztonsági olló E301 tandem lekapcsoló E102 / 24 V DC tandem lekapcsoló E48 tandem tápegység E600 mechanikus reteszelőkonzol Löket 15 mm / 18 mm EV / E620 mechanikus reteszelőkonzol Löket 15 mm / 18 mm EV / E640 mechanikus reteszelőkonzol Löket 15 mm / 18 mm EV / E660 mechanikus reteszelőkonzol Löket 15 mm / 18 mm EV /

16 láncos motorok GEZE E580 Integrált láncos motor közvetlen nyitóként GEZE E580 láncos motor Fig GEZE E580 tápegység A profilba integrált láncos motor kis méreteinek (31x31x311 mm) köszönhetően az összes szokványos tokprofilba beszerelhető. A motor 24 V DC egyenárammal működik és automatikus végálláskapcsolóval, valamint túlterhelés elleni védelemmel is rendelkezik. A 230 V-os hálózati feszültséghez egy különálló E V AC / 24 V DC tápegységen keresztül csatlakoztatható. Ez kis méretei (32x32x108 mm) miatt szintén teljes mértékben integrálható a tokprofilba. GEZE E580 láncos motor Fig Fig Termékjellemzők CC Beszerelés a be- és kifelé bukó és felnyíló ablakszárnyak gerébtokjába CC Száraz helyiségekhez, védelem IP 42 Tandem kivitel CC Szellőztetéshez: 2 db E580 (E580 tápegység nélkül), E102 tandem lekapcsoló és E48 tandem tápegység, f. sz A tandem lekapcsolót és a tandem tápegységet kívülre kell felszerelni. GEZE E580 tápegység H = 32 Fig Az E580 láncos motor műszaki adatai Műszaki termékleírás Méretek 311 x 31 x 31 mm Bemeneti feszültség 24 V DC Vonó-/tolóerő 200 N Lökethossz 200 mm Áramfelvétel Kimeneti áram 0,5 A Tolási sebesség 10 mm/s Bekapcsolási időtartam 50 % Környezeti hőmérséklet -5 C-tól +75 C-ig. Az E580 tápegység műszaki adatai Műszaki termékleírás Bemeneti feszültség 230 V AC Kimeneti feszültség 24 V DC Áramfelvétel Kimeneti áram 0,8 A Teljesítményfelvétel 20 W Bekapcsolási időtartam 50 % Környezeti hőmérséklet -5 C-tól +70 C-ig. Védelem 54 Érintésvédelmi osztály II 16

17 láncos motorok GEZE E580 Alkalmazási terület CC Függőlegesen beépített négyszögletű ablakokhoz (±5 dőlés) fémből, fából és műanyagból Beépítési rajz GEZE E580 láncos motor kifelé felnyíló ablakon Átfedés beállítókerék B Szerelőfuratok Ø 10,5 Az E580 láncos motor általános adatai Ablakmagasság min. Min. szárnyszélesség Ablakszélesség max. Max. szárnyfelület Max. betéttömeg Max. szárnysúly Átfedés Általános adatok 350 mm 600 mm (tápegység nélkül 400 mm) 1500 mm 1,5 mm² 30 kg/m² 50 kg 0-13,5 mm fém/műanyag esetén 0-20 mm fa esetén B Szárny közepe 3 db süllyesztett fejű csavar Lemezcsavar 29x (ca.31) (teljes kihagyás hossza tápegység nélkül) 465 (teljes kihagyás hossza tápegység nélkül) Fig P P=58+W-Ü Beépítési példa InterContinental Resort, Berchtesgaden Süllyesztett fejű csavar, DIN 7991-M4 x 8 A Imbuszkulcs, kny. 2,5 A (helyszükséglet) 10,5 ø 2 x szerelőfurat A W méret a lehető legkisebb legyen (javasolt kb. 6 mm) Fig A beépítési és kapcsolási rajzok azonosítószámai E580 integrált láncos motor F. sz. Beépítési rajzok Kapcsolási rajzok Fig

18 láncos motorok GEZE E580 E580 tartozékok GEZE E580 tartozékok befelé nyíló ablakokhoz GEZE E580 tartozékok kifelé nyíló ablakokhoz Fig Befelé nyíló ablakokhoz Szállítási terjedelem szárnykonzollal, takarással, rugóval és csapokkal. GEZE E580 tápegység Fig Kifelé nyíló ablakokhoz Szállítási terjedelem rögzítőléccel, lánccsatlakozóval, DIN süllyesztett fejű csavarokkal, DIN M3 hatlapfejű anyával, 2 dugóval és egy DIN 84 - M3 x 30 hengercsavarral. Fig Integrált beszereléshez 230 V AC / 24 V DC-vel. GEZE E102 tandem lekapcsoló GEZE E48 tandem tápegység Fig Fig E580 tandem kivitel: Nagyon nagy és nehéz ablakszárnyak esetében két E580 / 24 V DC motor szerelhető fel. Ezenkívül szükség van egy E102 (24 V DC) tandem lekapcsolóra és egy E48 tandem tápegységre is. Rendelési információk Megnevezés Kivitel F. sz. GEZE E580 / 24 V DC, löket 200 mm fém- és műanyag ablakokhoz GEZE E580 / 24 V DC, löket 200 mm faablakokhoz GEZE E580 tápegység E580 tartozékok, befelé EV fehér RAL RAL-szín E580 tartozékok, kifelé E48 tandem tápegység E102 tandem lekapcsoló Tandem üzemmódhoz: 2 db integrált E580 / 24 V láncos motor + 1 db E48 tandem tápegység + 1 db E102 tandem lekapcsoló

19 nyitó- és reteszelőrendszerek Nyitó- és reteszelőrendszerek A GEZE szellőzetőablakokhoz való nyitó- és reteszelőrendszereibe az OL350 EN, OL360 EN és OL370 EN rendszerek tartoznak. Ezek a megfelelő tandem kivitelben 2 db E250 VdS motorral, E102 tandem lekapcsolóval és E48 tandem tápegységgel kombinálva kaphatók. Mindennapi szellőzetéshez alkalmasak. A mechanikus reteszelésnek köszönhetően nincs szükség további elektromos reteszelőmotorok használatára. Az OL350 EN, OL360 EN és OL370 EN rendszerek egy mechanikus konzolkészlet és a kiváló minőségű E350 N csavarorsós motor kombinációjából állnak. Termékjellemzők CC Nyitó- és reteszelőrendszer csavarorsós motorral E350 N a mindennapi szellőztetéshez CC Az OL350 EN, OL360 EN és OL370 EN nyitó- és reteszelőrendszerek csekély orsólöket mellett nagyon gyorsan nagy nyílásrés elérésére képesek CC Felfekszik a profilra - a motor az ablakon helyezkedik el és nem lóg be a helyiségbe CC Nagy szárnyszélességek esetén kiegészítő mechanikus reteszelések költséghatékony alkalmazása kiegészítő elektromos reteszelések helyett. Ezért nincs szükség további kábelezésre CC Nagyon nagy és nehéz ablakszárnyak esetén 2 db E250 VdS motor tandemfunkcióban használható; csatlakoztatás speciális E102 tandem lekapcsolón és E48 tandem tápegységen keresztül CC Az E350 N igényes műszaki részletmegoldásai, pl. belső kábelvezetés és mechanikus terheléslekapcsolás CC Löket: mm (a nyitási szélességek meghatározását lásd a 22. oldaltól) CC Vonó-/tolóerő: 750 N Beépítési példa Marriott, Köln Fig Nyitó- és reteszelőrendszerek OL350 EN OL370 EN OL360 EN Fő alkalmazási terület Befelé bukó, felnyíló és oldalra nyíló ablakok Befelé nyíló függönyfalak és oldalra nyíló ablakok; szűk helyeken is Kifelé felnyíló ablak GEZE OL350 EN bukóablakon GEZE OL370 EN oldalra nyíló ablakon GEZE OL360 EN felnyíló ablakon b b a Fig a Fig b Fig a a = főzáróél, b = mellékzáróél 19

20 nyitó- és reteszelőrendszerek GEZE OL350 EN / OL350 EN tandem Csavarorsós motor nyitó- és reteszelőrendszerben GEZE OL350 EN Fig Termékjellemzők CC OL350 EN nyitó- és reteszelőrendszer E350 N csavarorsós motorral a mindenapi szellőztetési feladatokhoz CC Az OL350 EN nyitó- és reteszelőrendszer csekély orsólöket mellett nagyon gyorsan nagy nyitási szélesség elérésére képes CC Felfekszik a profilra - a motor az ablakon helyezkedik el és nem lóg be a helyiségbe CC Mechanikus reteszelés a főzáróélen CC Kiegészítő mechanikus reteszelés alkalmazási lehetősége a mellékzáróélen, a motor oldalán CC Löket: mm (a nyitási szélességek meghatározását ld. 22. oldal) CC Vonó-/tolóerő: 750 N A GEZE OL350 EN rendszer a profilra szerelt, tetszetős formájú E350 N csavarorsós motor és egy mechanikus konzolkészlet kombinációjából áll. A rendszer 4 lökethosszal kapható és befelé nyíló négyszögletű ablakok szellőztetéséhez használható. Az univerzális szerelőrendszernek köszönhetően az összes közkedvelt, függőlegesen beépített szárnytípushoz alkalmazható. A kiváló minőségű alkaltrészek használata hosszú élettartamot garantál. A nyitó- és reteszelőrendszer önálló, különösen széles szárnyak esetében pedig tandem megoldásként is alkalmazható. Ehhez szükség van 2 db RWA 100E-re, a speciális E102 tandem lekapcsolóra és az E48 tandem tápegységre. Fontos 1,2 m 2 -es ablakfelülettől: 2 kiegészítő reteszelést kell alkalmazni GEZE OL350 EN befelé nyíló bukóablakon, szárny nyitva Fig GEZE OL350 EN befelé nyíló bukóablakon, szárny zárva Műszaki adatok Fig Műszaki termékleírás Löket Ablakmagasság Ablakszélesség Max. szárnyfelület Max. betéttömeg Helyszükséglet i-méret max , 150, 200, 300 mm mm mm műanyag esetén max. 800 mm 1,5 mm² 30 kg/m² Reteszelési oldal: min. 32 mm Motor oldal: min. 48 mm 70 mm

21 nyitó- és reteszelőrendszerek GEZE OL350 EN / OL350 EN tandem Alkalmazási terület CC Befelé bukó, felnyíló és oldalra nyíló ablakokhoz CC Könnyűfém-, műanyag- és faablakokhoz CC Szárnyszélesség: mm (műanyag esetén max. 800 mm) CC Szárnymagasság: mm Beépítési rajz A GEZE OL350 EN rögzítése 7 5 E350 EN csavarorsós motor E350 EN csavarorsós motor 2 pánt motor oldalon (építtető által) A GEZE OL350 EN szállítási terjedelme E350 N csavarorsós motor OL350 N tartozékok (készülékenként 1 db) 1) OL350 EN billenőkonzol 2) Rögzítőelem 3) Rögzítőkonzol 4) OL100 kiegészítő reteszelés 5) Kiegészítő rögzítőkonzol a kiegészítő reteszeléshez 6) Rásegítő rugó 7) OL100 sarokváltó 8) OL100 rúdvezető elem Rendelési szükséglet egy OL350 EN tandemmel szerelt ablakhoz: CC 2 db RWA 100E / 24 V DC (megfelelő rudazat és takaróprofil) CC 1 db tandem lekapcsoló E102 / 24 V DC CC 1 db E48 tandem tápegység Fig Beépítési példa CC Helyszükséglet reteszelési oldalon = min. 32 mm CC Helyszükséglet motor oldalon = min. 48 mm CC i-távolság max. 70 mm CC Pánttávolság max. 15 mm CC A motor jobb és bal oldalra is felszerelhető Távolság Szárny tömegközéppontja max. 15 pánttávolság Fig

22 nyitó- és reteszelőrendszerek GEZE OL350 EN / OL350 EN tandem A motor lökethosszának meghatározása OL350 EN önálló Méretek (mm-ben) Löket Szárnymagasság (mm) Nyílásszög ( ) kb. 43 kb. 41 kb. 38 kb. 36 kb. 34 kb. 32 kb. 30 kb. 29 kb. 28 Nyitási szélesség (mm) kb. 880 kb. 850 kb. 840 kb. 820 kb. 800 kb. 790 kb. 780 kb. 780 kb. 770 Szárnymagasság (mm) Nyílásszög ( ) kb. 45 kb. 40 kb. 36 kb. 32 kb. 28 Nyitási szélesség (mm) kb. 670 kb. 640 kb. 640 kb. 630 kb. 610 Szárnymagasság (mm) Nyílásszög ( ) kb. 47 kb. 41 kb. 36 kb. 32 kb. 28 Nyitási szélesség (mm) kb. 550 kb. 530 kb. 530 kb. 530 kb. 530 Szárnymagasság (mm) Nyílásszög ( ) kb. 37 kb. 32 kb. 28 kb. 25 Nyitási szélesség (mm) kb. 380 kb. 380 kb. 390 kb * A nyílásszög és a nyitási szélesség megadott értékei tájékoztató jellegűek és a beépítés módjának, a G rögzítési méret, a szárnyszélesség és -magasság arányának, továbbá a szárnysúly függvényében változhatnak. A beépítési és kapcsolási rajzok azonosítószámai OL350 EN F. sz. Beépítési rajzok Beépítési példa Vizemooshalle, Schopfheim Önálló Tandem EP EP-002 Fig

23 nyitó- és reteszelőrendszerek GEZE OL350 EN / OL350 EN tandem Rendelési információk Megnevezés Kivitel F. sz. GEZE OL350 EN, löket 100 mm EV fehér RAL RAL-szín GEZE OL350 EN, löket 150 mm EV fehér RAL RAL-szín GEZE OL350 EN, löket 200 mm EV fehér RAL RAL-szín GEZE OL350 EN, löket 300 mm EV fehér RAL RAL-szín Rúd ø12, L = 2000 mm horganyzott Rúd ø12, L = 3000 mm horganyzott Rúd ø12, L = 6000 mm horganyzott Takaróprofil (mindkét oldalon gérbe vágva), L = 2000 mm EV fehér RAL RAL-szín Takaróprofil (mindkét oldalon gérbe vágva), L = 3000 mm EV fehér RAL RAL-szín Takaróprofil, L = 6000 mm EV fehér RAL RAL-szín Rúdvezető elem Rúdösszekötő Fúrósablon OL 350 EN-hez Sarokváltó OL 350 EN-hez és OL 360 EN-hez Reteszelés OL 350 EN-hez és OL 360 EN-hez EV fehér RAL RAL-szín Kiegészítő rögzítőkonzol OL 350 EN-hez és OL 360 EN-hez való reteszeléshez OL350 EN tandem kivitel EV fehér RAL RAL-szín GEZE RWA 100E, löket 100 mm ezüstszínű fehér RAL RAL-szín GEZE RWA 100E, löket 150 mm ezüstszínű fehér RAL RAL-szín GEZE RWA 100E, löket 200 mm ezüstszínű fehér RAL RAL-szín GEZE RWA 100E, löket 300 mm ezüstszínű fehér RAL RAL-szín E102 / 24 V DC tandem lekapcsoló E48 tandem tápegység

24 nyitó- és reteszelőrendszerek GEZE OL360 EN / OL360 EN tandem Csavarorsós motor nyitó- és reteszelőrendszerben GEZE OL360 EN Fig Termékjellemzők CC OL360 EN nyitó- és reteszelőrendszer E350 N csavarorsós motorral a mindenapi szellőztetési feladatokhoz CC Az OL360 EN nyitó- és reteszelőrendszer csekély orsólöket mellett nagyon gyorsan nagy nyitási szélesség elérésére képes CC Felfekszik a profilra - a motor az ablakon helyezkedik el és nem lóg be a helyiségbe CC Mechanikus reteszelés a főzáróélen CC Löket: mm (a nyitási szélességek meghatározását ld. 26. oldal) CC Vonó-/tolóerő: 750 N A GEZE OL360 EN rendszer a profilra szerelt, tetszetős formájú E350 N csavarorsós motor és egy mechanikus konzolkészlet kombinációjából áll. A rendszer 3 lökethosszal kapható és kifelé nyíló négyszögletű ablakok szellőztetéséhez használható. Az univerzális szerelőrendszernek köszönhetően az összes közkedvelt, függőleges beépítésű szárnyprofilhoz alkalmazható. A kiváló minőségű alkaltrészek használata hosszú élettartamot garantál. A nyitó- és reteszelőrendszer önálló, különösen széles szárnyak esetében pedig tandem megoldásként is alkalmazható. Ehhez szükség van 2 db RWA 110E-re, a speciális E102 tandem lekapcsolóra és az E48 tandem tápegységre. Fontos 1,2 m 2 -es ablakfelülettől: 2 kiegészítő reteszelést kell alkalmazni. GEZE OL360 EN kifelé felnyíló ablakon, szárny zárva Fig GEZE OL360 EN kifelé felnyíló ablakon, szárny nyitva Műszaki adatok Fig Műszaki termékleírás Löket Ablakmagasság Ablakszélesség Max. szárnyfelület Max. betéttömeg Helyszükséglet i-méret max , 200, 300 mm mm mm, műanyag ablak esetén max. 800 mm 1,5 mm² 30 kg/m² (bukó esetén: 25 kg/m²) a szárnyon: min. 33 mm a gerébtokon: min. 45 mm a reteszelési oldalon: min. 33 mm 70 mm

25 nyitó- és reteszelőrendszerek GEZE OL360 EN / OL360 EN tandem Alkalmazási terület CC Négyszögletű, függőlegesen beépített, kifelé nyíló bukó, felnyíló és oldalra nyíló ablakokhoz CC Könnyűfém-, műanyag- és faablakokhoz CC Szárnyszélesség: mm (műanyag esetén max. 800 mm) CC Szárnymagasság: mm Beépítési rajz A GEZE OL360 EN rögzítése min. 45 mm 2 pánt motor oldalon (építtető által) Ráfutóbak (építtető által) A GEZE OL360 EN szállítási terjedelme Csavarorsós motor E350 N OL360 N tartozékok (készülékenként 1 db): E 350 N csavarorsós motor min. 33 mm min. 33 mm 1) Tokkonzol 2) Rúd csatlakozóelem 3) OL100 kiegészítő reteszelés 4) Kiegészítő rögzítőkonzol, teljes 5) Rásegítő rugó 6) OL100 sarokváltó 7) OL100 rúdvezető elem Rendelési szükséglet egy ablakhoz, GEZE OL360 EN tandemmel: CC 2 db RWA 110E / 24 V DC (megfelelő rudazat és takaróprofil) CC 1 db tandem lekapcsoló E102 / 24 V DC CC 1 db E48 tandem tápegység Fig Beépítési példa CC Helyszükséglet reteszelési oldalon = min. 33 mm CC Helyszükséglet a gerébtokon = min. 45 mm CC Helyszükséglet a szárnytokon = min. 33 mm CC Max. betéttömeg 30 kg/m² CC i-távolság max. 70 mm CC A motor jobb és bal oldalra is felszerelhető Távolság Szárny tömegközéppontja Fig

26 nyitó- és reteszelőrendszerek GEZE OL360 EN / OL360 EN tandem A motor lökethosszának meghatározása OL360 EN önálló Méretek (mm-ben) Löket Szárnymagasság (mm) Nyílásszög ( ) kb. 54 kb. 51 kb. 49 kb. 47 kb. 43 kb. 39 kb. 35 kb. 33 kb. 31 Nyitási szélesség (mm) kb. 870 kb. 870 kb. 880 kb. 880 kb. 860 kb. 860 kb. 830 kb. 840 kb. 840 Szárnymagasság (mm) Nyílásszög ( ) kb. 51 kb. 48 kb. 46 kb. 43 kb. 41 kb. 39 Nyitási szélesség (mm) kb. 650 kb. 650 kb. 670 kb. 670 kb. 670 kb. 670 Szárnymagasság (mm) Nyílásszög ( ) kb. 44 kb. 42 kb. 39 kb. 37 Nyitási szélesség (mm) kb. 530 kb. 540 kb. 540 kb * A nyílásszög és a nyitási szélesség megadott értékei tájékoztató jellegűek és a beépítés módjának, a G rögzítési méret, a szárnyszélesség és -magasság arányának, továbbá a szárnysúly függvényében változhatnak. A beépítési rajzok azonosítószámai OL360 EN F. sz. Beépítési rajzok Önálló Tandem Beépítési példa Reiterhalle HWA, Affalterbach Fig

27 nyitó- és reteszelőrendszerek GEZE OL360 EN / OL360 EN tandem Rendelési információk Megnevezés Kivitel F. sz. GEZE OL360 EN, löket 150 mm EV fehér RAL RAL-szín GEZE OL360 EN, löket 200 mm EV fehér RAL RAL-szín GEZE OL360 EN, löket 300 mm EV fehér RAL RAL-szín Rúd ø12, L = 2000 mm horganyzott Rúd ø12, L = 3000 mm horganyzott Rúd ø12, L = 6000 mm horganyzott Takaróprofil (mindkét oldalon gérbe vágva), L = 2000 mm EV fehér RAL RAL-szín Takaróprofil (mindkét oldalon gérbe vágva), L = 3000 mm EV fehér RAL RAL-szín Takaróprofil, L = 6000 mm EV fehér RAL RAL-szín Rúdvezető elem Rúdösszekötő Sarokváltó OL 350 EN-hez és OL 360 EN-hez Reteszelés OL 350 EN-hez és OL 360 EN-hez EV fehér RAL RAL-szín Kiegészítő rögzítőkonzol OL 350 EN-hez és OL 360 EN-hez való reteszeléshez OL360 EN tandem kivitel EV fehér RAL RAL-szín GEZE RWA 110 E, löket 150 mm ezüstszínű fehér RAL RAL-szín GEZE RWA 110 E, löket 200 mm ezüstszínű fehér RAL RAL-szín GEZE RWA 110 E, löket 300 mm ezüstszínű fehér RAL RAL-szín E102 / 24 V DC tandem lekapcsoló E48 tandem tápegység

28 nyitó- és reteszelőrendszerek GEZE OL370 EN / OL370 EN tandem Csavarorsós motor nyitó- és reteszelőrendszerben GEZE OL370 EN Fig Termékjellemzők CC OL370 EN nyitó- és reteszelőrendszer E350 N csavarorsós motorral a mindenapi szellőztetési feladatokhoz CC Az OL370 EN nyitó- és reteszelőrendszer csekély orsólöket mellett nagyon gyorsan nagy nyílásrés elérésére képes CC Felfekszik a profilra - a motor az ablakon helyezkedik el és nem lóg be a helyiségbe CC Kiegészítő kettős mechanikus reteszelés - a mechanikus reteszelőmotor további kábelezése nélkül CC Löket: 100, 150 és 230 mm (a nyitási szélességek meghatározását lásd a 31. oldaltól) CC Vonó-/tolóerő: 750 N A GEZE OL370 EN rendszer a profilra szerelt, tetszetős formájú E350 N csavarorsós motor és egy mechanikus konzolkészlet kombinációjából áll. A rendszer 3 lökethosszal kapható és függönyfalakba épített ablakok szellőztetéséhez használható. Az univerzális szerelőrendszernek köszönhetően az összes közkedvelt, függönyfalba függőlegesen beépített szárnyprofilhoz alkalmazható. A kiváló minőségű alkaltrészek használata hosszú élettartamot garantál. Ennek a nyitó- és reteszelőrendszernek a sajátossága a kettős mechanikus reteszelésben rejlik, amely megnövelt tömörséget és betörésvédelmet biztosít. A nyitó- és reteszelőrendszer önálló, különösen széles szárnyak esetében pedig tandem megoldásként is alkalmazható. Ehhez szükség van 2 db RWA 105E-re, a speciális E102 tandem lekapcsolóra és az E48 tandem tápegységre. GEZE OL370 EN zárt szárnyon Fig GEZE OL370 EN nyitott szárnyon Fig Műszaki adatok Műszaki termékleírás Löket Ablakmagasság/-szélesség Max. szárnyfelület Max. betéttömeg Helyszükséglet i-méret max. 100, 150, 230 mm lökettől függően 1,5 mm² 30 kg/m² a gerébtokon: 18 mm a szárnyon: 38 mm oszlop reteszmagasság: max. 125 mm 70 mm 28

29 nyitó- és reteszelőrendszerek GEZE OL370 EN / OL370 EN tandem Alkalmazási terület CC Függőlegesen beépített, befelé oldalra nyíló, bukó és felnyíló ablakokhoz CC Fő alkalmazási terület: függönyfalba épített, oldalra nyíló ablakok CC Könnyűfém-, műanyag- és faablakokhoz Beépítési rajz A GEZE OL370 EN rögzítése E 350 N csavarorsós motor A GEZE OL370 EN szállítási terjedelme 1) E350 N csavarorsós motor 2) Sarokváltó 3) Reteszelés 4) Takarósín, löket 230 mm min. 38 mm min. 18 mm Szárny külső éle max. 125 mm 2 pánt motoroldalon (építtető által) és tartozékok OL370 EN-hez, a következőkkel: 5) Rásegítő rugó 6) Konzol 7) Konzol alátét 8) Rúdvezető elem 9) Motorcsapágy csapok 10) Rúd Ø 12, horganyzott Rendelési szükséglet egy ablakhoz, GEZE OL370 EN tandemmel: CC 2 db RWA 105E / 24 V DC (megfelelő rudazat és takaróprofil) CC 1 db E102 / 24 V DC tandem lekapcsoló CC 1 db E48 tandem tápegység Fig Beépítési példa CC Átfedési magasság 0-25 mm CC Helyszükséglet a szárnyon = min. 38 mm CC Max. oszlop-, ill. reteszmagasság = 125 mm CC Helyszükséglet a gerébtokon = min. 18 mm CC i-méret max. 70 mm CC Max. betéttömeg 30 kg/m² Reteszelés (a szárnyon lévő takarás részben kinyitva) A motor ráerősítése a tokra (a szárnyon lévő takarás részben kinyitva) Szárny tömegközéppontja Fig Távolság Fig Fig

30 nyitó- és reteszelőrendszerek GEZE OL370 EN / OL370 EN tandem Alkalmazási terület - a motor lökethosszának meghatározása OL370 EN (önálló) megengedett szárnyformák, löket 100 mm OL370 EN tandem megengedett szárnyformák, löket 100 mm 2200 amax=2200 a [mm] amax=1500 Bukó-/felnyíló ablak Oldalra nyíló ablak Löket 100 a max b min. 635 b max a [mm] Oldalra nyíló ablak Bukó-/ felnyíló ablak Löket 100 a max b min. 535 b max b [mm] b [mm] OL370 EN (önálló) megengedett szárnyformák, löket 150 mm OL370 EN tandem megengedett szárnyformák, löket 150 mm 2200 amax= amax=1500 Löket 150 a max b min. 735 b max Oldalra nyíló ablak Löket 150 a max b min. 635 b max a [mm] Bukó-/ felnyíló ablak Oldalra nyíló ablak a [mm] Bukó-/ felnyíló ablak b [mm] b [mm] OL370 EN (önálló) megengedett szárnyformák, löket 230 mm OL370 EN tandem megengedett szárnyformák, löket 230 mm 2200 amax= amax= a [mm] Oldalra nyíló ablak Löket 230 a max b min. 895 b max a [mm] Oldalra nyíló ablak Bukó-/ felnyíló ablak Löket 230 a max b min. 795 b max b [mm] b [mm] Fig

31 nyitó- és reteszelőrendszerek GEZE OL370 EN / OL370 EN tandem A nyitási szélesség meghatározása NYSZ - 75 Nyitási szélesség mm-ben Löket 230 Löket 150 NYSZ Löket 100 NYSZ b [mm] Fig Szárnymagasság mm-ben A beépítési és kapcsolási rajzok azonosítószámai OL370 EN F. sz. Beépítési rajzok Önálló Beépítési példa UFA Kinopalast, Kassel Tandem Fig

32 nyitó- és reteszelőrendszerek GEZE OL370 EN / OL370 EN tandem Rendelési információk Megnevezés Kivitel F. sz. GEZE OL370 EN, löket 100 mm EV fehér RAL RAL-szín GEZE OL370 EN, löket 150 mm EV fehér RAL RAL-szín GEZE OL370 EN, löket 230 mm EV fehér RAL RAL-szín Rúd ø12, L = 2000 mm horganyzott Rúd ø12, L = 3000 mm horganyzott Rúd ø12, L = 6000 mm horganyzott Takaróprofil (mindkét oldalon gérbe vágva), L = 2000 mm EV fehér RAL RAL-szín Takaróprofil (mindkét oldalon gérbe vágva), L = 3000 mm EV fehér RAL RAL-szín Takaróprofil, L = 6000 mm EV fehér RAL RAL-szín Rúdvezető elem Rúdösszekötő OL370 EN tandem kivitel GEZE OL370 EN, löket 100 mm EV fehér RAL RAL-szín GEZE OL370 EN, löket 150 mm EV fehér RAL RAL-szín GEZE OL370 EN, löket 230 mm EV fehér RAL RAL-szín E102 / 24 V DC tandem lekapcsoló E48 tandem tápegység

33 lineáris motorok GEZE E212 R, E212 R1 és E205 Lineáris motorok lapos kivitelű felülvilágító nyitóval együtt alkalmazva E205 E212 Fig Fig A GEZE OL90 N/ OL 95 és OL100 lapos kivitelű felülvilágító nyitók az E212 R, E212 R1 és E205 lineáris motorokkal összekötve elektromosan működtethetők. Több nehéz ablak esetén így ez egy költséghatékony és egyszerűen szerelhető megoldás több olló vezérléséhez. A keskeny kivitelnek köszönhetően elegánsan illeszkedik az ablakfronthoz, még szűk helyviszonyok esetén is. Termékjellemzők CC Bal és jobb oldalra, függőlegesen és vízszintesen is felszerelhető CC Teljesen előszerelt alkatrészcsoport, ezáltal kevés rögzítőelemre van szükség CC A külső, eltakarható csavarokkal egyszerűen felszerelhető CC Kis helyszükséglet a szárnyak felett és mellett CC Beépített, beállítható végálláskapcsoló CC Beépített motorvédelem (öntartó termokapcsoló a tekercsbe integrálva) CC Beállítható orsólöket CC A motorok lamellás ablakokhoz is alkalmazhatók GEZE E212 elektromotor Műszaki adatok Fig Műszaki termékleírás Elektromotorok E212R / E212R1 E205 Méretek (Ho x Szé x Ma) 210 x 33 x 80 mm 360 x 52 x 70 mm Hálózati feszültség 230 V AC 230 V AC Áramfelvétel 0,4 A 0,6 A Löket max. 66 mm max. 70 mm Vonó-/tolóerő 1400 N 2000 N Futásidő csak kb. 30 mp. 52 mm-es lökethez 45 mp. 70 mm-hez Teljesítményfelvétel 90 VA 138 VA Védelem IP 52 IP54 Rövid idejű üzemmód / bekapcsolási időtartam ED 25 % 7 perc Hőmérséklettartomány -20 -tól +70 -ig tól +70 -ig. Csoportkapcsolás max. 6 motor max. 6 motor 33

34 lineáris motorok GEZE E212 R, E212 R1 és E205 Alkalmazási terület CC Négyszögletű, függőlegesen beépített, befelé nyíló bukóablakokhoz CC Könnyűfém-, műanyag- és faablakokhoz Beépítési rajzok y min. c vízszintes függőleges Beépítési méretek (mm) E212 E205 y min. 36 min. 55 x min. 36 min. 55 c min. 500 min. 620 a vízsz. beépítés min. 600 min. 775 a függ. beépítés min. 380 min. 380 legalább 300 mm-es szárnymagasságból kiindulva x a (1 ollóhoz) Fig Beépítési és kapcsolási rajzok Termék E212 E205 Beépítési rajzok OL90 N-nel Vízszintes szerelés EP-003 OL90 N-nel Vízszintes szerelés EP-019 Függőleges szerelés EP-004 Függőleges szerelés EP-020 OL95-tel Vízszintes szerelés EP-03 OL95-tel Függőleges szerelés EP-04 OL100-zal Vízszintes szerelés EP-030 OL100-zal Vízszintes szerelés EP-003 Függőleges szerelés EP-029 Függőleges szerelés EP-002 Kapcsolási rajzok E E212 R Beépítési példák Herzzentrum, Bad Krotzingen GEZE OL E212-vel Fig Fig Megjegyzés Bukószárnyak alkalmazása esetén a termékre vonatkozó garanciavállalás miatt egy különálló biztonsági olló beépítését írjuk elő. Ez olyan kiegészítő biztonsági berendezést jelent, amely biztosítja az ablakszárny és a tok közötti állandó kapcsolatot, pl. GEZE FPS megfogó- és tisztítóbiztosító. 34
