1 CLIP top BLUMOTION Minden benne van

2 2

3 A CLIP top BLUMOTION új mérföldkövet állít Magas minőség, magas mozgási komforthoz CLIP top BLUMOTION megoldással minden benne van : Hiszen a BLUMOTION, a lágy és halk záródásért felelős funkciónk, ennél a kivetőpántnál a pántfejbe van építve. Ismerje meg az integrált BLUMOTION előnyeit és fedezze fel az új CLIP top BLUMOTION kivetőpánt lehetőségeit. Lelkesítse vevőit: magas mozgási komforttal, minden bútorajtónál, egy bútoréleten keresztül. Tartalom 4 Integrált BLUMOTION 6 Lágy és halk záródás 8 BLUMOTION kikapcsolása 10 Új kivetőpánt forgáspont 12 Elegáns design 14 További előnyök 16 Felhasználási példa 18 Felhasználási segédeszközök CLIP top BLUMOTION kivetőpánthoz 20 Rendelési és tervezési információk 6 2 Szerelés és beállítás 64 A Blum márkanév 3

4 4

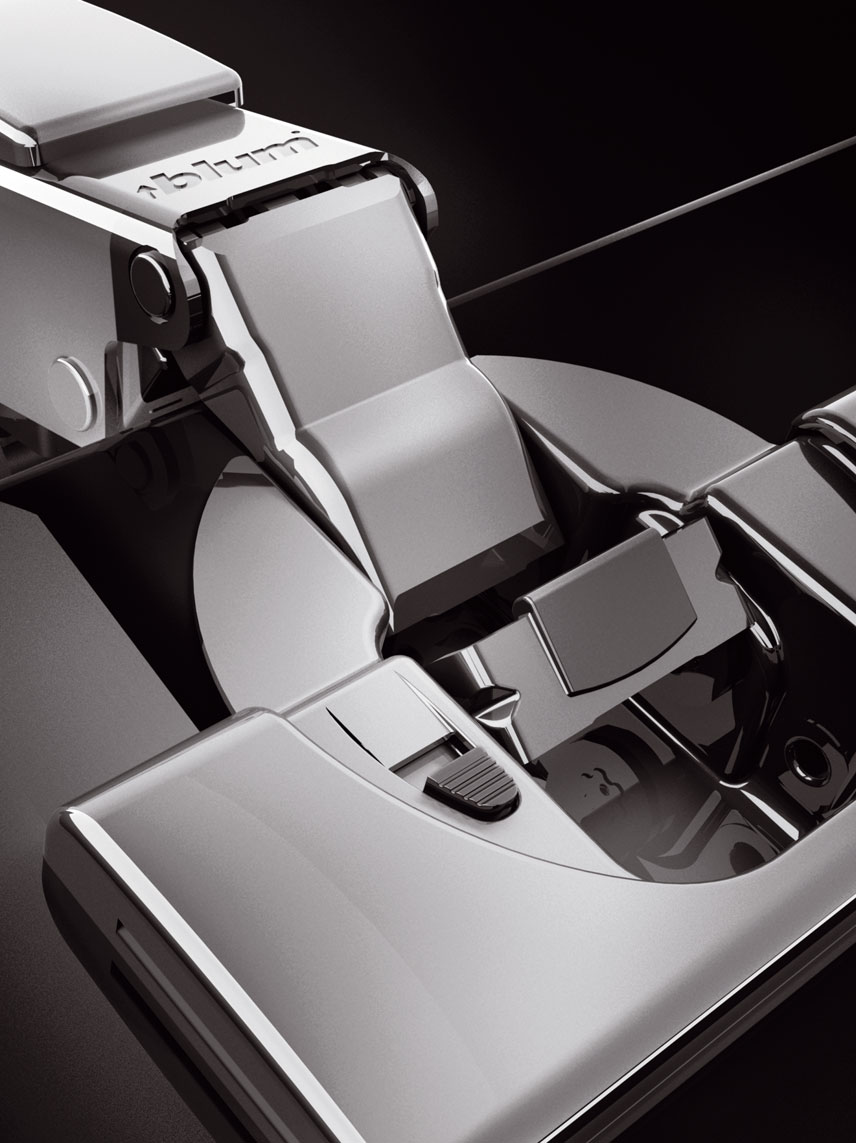

5 Innovatív technika a legkisebb térben BLUMOTION pántedénybe integrálva Precíz folyamat mint egy óraműben az integrált BLUMOTION egy technikailag kifinomított megoldás, ami a legkisebb térben a bútorajtók lágy és halk záródásáról gondoskodik. CLIP top BLUMOTION szeri nyitásra és zárásra hagyatkozik: lelkesítő mozgásminőség egy bútoréleten keresztül. 5

6 6

7 BLUMOTION a lágy és halk záródáshoz Lelkesítő mozgáskomfort minden ajtóhoz Lágyan és halkan, így záródnak a bútorajtók BLUMOTION megoldással mindez az ajtó súlyától és záródási sebességétől függetlenül. A zárószerkezet és a BLUMOTION ideális összjátékának köszönhetően kis lendület is elegendő az ajtó zárásához különösen a kis és könnyű ajtóknál. 7

8 8

9 Lágy és halk záródás kisebb ajtóknál is Lehetőség, a BLUMOTION kikapcsolására A magas mozgási minőség érdekében a kis vagy könnyű ajtóknál a BLUMOTIONfunkciót szükség szerint egyszerűen ki lehet kapcsolni. Ehhez a kivetőpánton lévő kapcsolót el kell tolni, majd az ajtót még egyszer zárni. A kikapcsolás így sikeres. 9

10 10

11 Mozgástér új lehetőségeknek Új kivetőpánt forgáspont vastagabb ajtóhoz Az új 110 os kivetőpánttal ráütődésnek megfelelően akár 24 mm vastag ajtó is használható. Az új forgáspont gondoskodik arról, hogy az ajtó nyitott állapotban ne ütközzön neki a korpusz első élének. A CLIP top BLUMOTION forgáspontja csökkentett oldalsó minimális fugát tesz lehetővé Önnek. Harmónikus fugaképhez vastagabb ajtóknál is. 11

12 12

13 Elegáns design magasszintű megjelenéshez Elbűvölő technika nemes köntösben A meggyőző technika ellenére a CLIP top BLUMOTION kivetőpánt edény nagysága és mérete nem különbözik más CLIP topkivetőpánttól. Az elegáns termékdesign optimálisan hangsúlyozza a CLIP top BLUMOTION magasértékű karakterét. 13

14 A CLIP top BLUMOTION további előnyei Magas komfort a feldolgozásnál 14

15 Kézhezvételkor a CLIP top BLUMOTION magas felhasználási értékével tűnik ki. Ez sok előnyt hordoz a szerelésnél és állításnál egyaránt. CLIP CLIP top CLIP top BLUMOTION A milliószor bevált CLIPszerkezet felel az egyszerű, szerszám nélküli szerelésért. A meglévő ak továbbra is felhasználhatók. CLIP top BLUMOTION esetén a pántedény furatképe változatlan marad, elegendő a 13 mm fúrásmélység. A kivetőpánt ajtóra való szerszám nélküli rögzítését az új INSERTAszerkezet teszi lehetővé. Csúcs az állításban: Ahogy a CLIP topkivetőpántoknál, a CLIP top BLUMOTION is háromdimenziós állítást tesz lehetővé, fokozatmentes mélységállítást csigamenetes megoldással és excenteres magasságállítást különböző aknál. Mivel a BLUMOTIONszerkezet most a kivetőpántba van integrálva, az állítás után nincs további szerelés. 15

16 CLIP top BLUMOTION a több lehetőségnek Nagyobb játéktér az ajtóvastagságnál: Az új forgáspont ezt lehetővé teszi. 16

17 Technika különböző felhasználási területre A magas mozgási komforthoz kisebb ajtóknál elegendő, ha a BLUMOTION csak egy kivetőpántnál van aktíválva. Tárolóteret nyerni: a 155 os optimált kivetőpánttal. Lehet az fa, széles vagy keskeny alukeret az anyagválasztásban sok lehetősége van. CLIP top BLUMOTION kivetőpántot szinte minden ütközési megoldáshoz alkalmazhatja, pl. szögbenálló ajtónál. 17

18 Minden a megszokott precíz feldolgozáshoz Újdonságok az Ön meglévő felhasználási segédeszközeihez A felhasználási segédeszközöket és sablonokat az alábbi címen találja: 18

19 Gépeink és sablonjaink a CLIP top BLUMOTION feldolgozását egyszerűvé teszik. A meglévő Blum sablonokat továbbra is használhatja, semmilyen vagy csak nagyon kevés igazítás szükséges. Egy új rendelésnél minden beállítás meg van változtatva és a kiegészítő elemeket is tartalmazza. A következő áttekintésben láthatja, hogy melyik fúró és vasalatbepréselő gép és sablon állítása változott és hogy szükség vane kiegészítő alkatrészekre. Újdonságok áttekintése Fúrásmélység határoló Fúrásmélység beállítás Bepréselő matrica Fúró (Ø 35/Ø 8) Egyéb szükséges szükséges szükséges, ha a kivetőpánt bepréselésre kerül szükséges, ha az anyagvastagság < 16 mm Fúró és vasalatbepréselő gépek PROCENTER/MINIPRESS PRO MZK.2005 ¹) 13 mmre MZM.0040 M01.ZB35.OS M01.ZB08.OS ²) MINIPRESS P/MINIPRESS M M M mmre MZM.0040 M01.ZB35.OS M01.ZB08.OS ²) kiegészítő fúrófej MZK 9900 MZK.9905 Sablonok és ütköztetősablonok ECODRILL 13 mmre M UM ²) Összeszerelő eszközök Univerzális beütőpecsét kivetőpánthoz ZME.0710 ¹) csak MZK.2000 fúrófejjel együtt ²) csak INSERTApántedényrögzítésnél Kérjük, a kivetőpántot ne üsse be kalapáccsal a furatba!

20 CLIP top BLUMOTION 110 os kivetőpánt Termék Leírás Felhasználás fém kivetőpánt 110 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Rendelési információk Ráütődő Félig ráütődő Közézáródó INSERTA INSERTA INSERTA 71B B B3790 csavarozás csavarozás csavarozás 71B B B MZM MZM MZM.0040 bepréselés bepréselés bepréselés 71B B B3780 Takarósapkák Takarósapkák Takarósapkák felirat nélkül felirat nélkül felirat nélkül mélynyomott Blum BP mélynyomott Blum BP mélynyomott Blum BP tartozékok facsavarok pántedény szereléshez Takarósapka csavaros és bepréselős edényhez Nyitásszöghatároló 86 3,5 x 15 mm T3504 Műanyag 70T3553 3,5 x 17 mm Pántedénytávtartó Csavarok 1.5 mm 70T

21 Tervezés Kivetőpánt méretek és fugaszámítás gyári beállításnál ( magasítása = 0 mm) ajtóbeugrás teljes nyitásszögnél Ráütődő Félig ráütődő Közézáródó F Fuga A furatpozícióját az ajtó vastagságával 1.5 mmrel hátrébb kell helyezni távolság Előlapráütés Előlapráütés Előlapráütés Legkisebb fuga lekerekített élű ajtónál. (R = 1 mm) gyári beállítás távolság Ajtóvastagság ütköztetési próbát javasolunk Állítási tartomány max. ± 3,0 mm ± 2,0 mm 3,0 mm lásd ak 2.0 mm Kiegészítőleg 2 mm oldalállításnál Csavaros szerelés INSERTA/bepréseléses szerelés méretek 21

22 CLIP top BLUMOTION 110 os különleges kivetőpánt Termék Leírás Felhasználás fém kivetőpánt kivetőpánt nagyobb ráütődéssel 110 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Rendelési információk Ráütődő INSERTA 73B3590 csavarozás 73B3550 bepréselés 40 MZM B3580 takarósapkák felirat nélkül mélynyomott Blum BP tartozékok facsavarok pántedény szereléshez Takarósapka csavaros és bepréselős edényhez Nyitásszöghatároló 86 3,5 x 15 mm T3504 Műanyag 70T3553 3,5 x 17 mm Pántedénytávtartó Csavarok 1.5 mm 70T

23 Tervezés Kivetőpánt méretek és fugaszámítás gyári beállításnál ( magasítása = 0 mm) ajtóbeugrás teljes nyitásszögnél Ráütődő F Fuga távolság Előlapráütés Legkisebb fuga lekerekített élű ajtónál. (R = 1 mm) gyári beállítás távolság Ajtóvastagság ütköztetési próbát javasolunk Állítási tartomány max. ± 3,0 mm ± 2,0 mm 3,0 mm lásd ak 2.0 mm Kiegészítőleg 2 mm oldalállításnál Csavaros szerelés INSERTA/bepréseléses szerelés méretek 23

24 CLIP top 155 os kivetőpánt Termék Leírás Felhasználás fém kivetőpánt 155 os nyitásszög belső vagy polckihúzású fiókokkal szerelt szekrényekhez komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) vagy anélkül az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Rendelési információk Ráütődő beugrás nélküli kivetőpánt Félig ráütődő Közézáródó INSERTA INSERTA Az ajtó közézáródása ikerráütődő kivetőpánt és 9 mmrel magasított felhasználásával teljesül. Cinkedény rúgóval 71T7540N01 Cinkedény rúgóval 71T7640N01 Cinkedény rúgó nélkül 70T7540NT1 Cinkedény rúgó nélkül 70T7640NT1 csavarozás csavarozás Cinkedény rúgóval 71T7500N Cinkedény rúgóval 71T7600N Cinkedény rúgó nélkül 70T7500NTL Cinkedény rúgó nélkül 70T7600NTL bepréselés Cinkedény rúgóval 40 MZM T7530N tartozékok facsavarok pántedény szereléshez 3,5 x 15 mm BLUMOTION 973A BLUMOTION 973A 3,5 x 17 mm A A7000 Nyitásszöghatároló 110 takarósapkák takarósapkák Műanyag 70T7503N felirat nélkül felirat nélkül mélynyomott BP mélynyomott BP Nyitásszöghatároló 92 BLUMOTION 973A használata esetén nem szükséges a takarósapka! BLUMOTION 973A használata esetén nem szükséges a takarósapka! Műanyag 70T7503N09 24

25 Tervezés Kivetőpánt méretek és fugák kiszámítása ( magasítása = 0 mm ill. 9 mm) ajtóbeugrás 90 os nyitásszögnél Ráütődő beugrás nélküli kivetőpánt Félig ráütődő Közézáródó F Fuga A furatpozícióját az ajtó vastagságával 1.5 mmrel hátrébb kell helyezni távolság Előlapráütés Előlapráütés Előlapráütés Gérbenvágott ütköztetés Állítási tartomány Félig ráütődő kivetőpánt 0 mm Körbemenő gérben vágás mm ajtóvastagságig max. ± 3,0 mm ± 2,0 mm 3,0 mm lásd ak 2.0 mm * 37 mm, A=37 mmes méret esetén Legkisebb fuga lekerekített élű ajtónál. (R = 1 mm) gyári beállítás 24 mm ajtóvastagságig nem szükséges fugát hagyni 24 mmes ajtóvastagságtól és falra ütköztetés esetén ütköztetőpróbát javaslunk. Csavaros szerelés INSERTA/bepréseléses szerelés méretek 25

26 CLIP top BLUMOTION Profilajtó kivetőpánt Termék Leírás Felhasználás fém kivetőpánt kivetőpánt vastag ill. profilozott ajtókhoz 95 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Rendelési információk Ráütődő Félig ráütődő Közézáródó INSERTA INSERTA INSERTA 71B B B9790 csavarozás csavarozás csavarozás 71B B B MZM MZM MZM.0040 bepréselés bepréselés bepréselés 71B B B9780 takarósapkák takarósapkák takarósapkák felirat nélkül felirat nélkül felirat nélkül nyomdai szitázás Blum BL mélynyomott Blum BP mélynyomott Blum BP tartozékok facsavarok pántedény szereléshez Takarósapka csavaros és bepréselős edényhez 3,5 x 15 mm T3504 3,5 x 17 mm Pántedénytávtartó Csavarok 1.5 mm 70T

27 Tervezés Kivetőpánt méretek és fugaszámítás gyári beállításnál ( magasítása = 0 mm) ajtóbeugrás teljes nyitásszögnél Ráütődő Félig ráütődő Közézáródó F Fuga A furatpozícióját az ajtó vastagságával 1.5 mmrel hátrébb kell helyezni távolság Előlapráütés Előlapráütés Előlapráütés Legkisebb fuga lekerekített élű ajtónál. (R = 1 mm) gyári beállítás Ajtóvastagság távolság Állítási tartomány max. ± 3,0 mm ± 2,0 mm 3,0 mm lásd ak 2.0 mm Kiegészítőleg 2 mm oldalállításnál Csavaros szerelés INSERTA/bepréseléses szerelés méretek 27

28 CLIP top BLUMOTION alumínium keret kivetőpánt Termék Leírás Felhasználás fém kivetőpánt kivetőpánt keskeny alumínium keretes ajtóhoz 95 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) a rögzítőcsavarok tartozékai a kivetőpántnak Rendelési információk Ráütődő Félig ráütődő Közézáródó csavarozás csavarozás csavarozás Cinkedény rúgóval 71B950A Cinkedény rúgóval 71B960A Cinkedény rúgóval 71B970A takarósapkák takarósapkák takarósapkák felirat nélkül felirat nélkül felirat nélkül nyomdai szitázás Blum BL mélynyomott Blum BP mélynyomott Blum BP 28

29 Tervezés Kivetőpánt méretek és fugaszámítás gyári beállításnál ( magasítása = 0 mm) ajtóbeugrás teljes nyitásszögnél Ráütődő Félig ráütődő Közézáródó F Fuga 31.5 A furatpozícióját az ajtó vastagságával 2.5 mmrel hátrébb kell helyezni Legkisebb fuga lekerekített élű ajtónál. (R = 1 mm) gyári beállítás Állítási tartomány RS keretvastagság max. ± 3,0 mm ± 2,0 mm 3,0 mm RS RB F RB keretszélesség ütköztetési próbát javasolunk Kiegészítőleg 2 mm oldalállításnál lásd ak 2.0 mm Csavaros szerelés Szerelés RB keretszélesség 29

30 CLIP top BLUMOTION Közézáródó pillér kivetőpánt Termék Leírás Felhasználás fém kivetőpánt kivetőpánt pillérmegoldásokhoz 95 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Rendelési információk Közézáródó INSERTA 79B9590 csavarozás 79B9550 bepréselés 40 MZM B9580 takarósapkák felirat nélkül mélynyomott Blum BP tartozékok facsavarok pántedény szereléshez Takarósapka csavaros és bepréselős edényhez 3,5 x 15 mm T3504 3,5 x 17 mm

31 Tervezés Kivetőpánt méretek és fugaszámítás gyári beállításnál ( magasítása = 3 mm) Ajtóbeugrás teljes nyitásszögnél Közézáródó A csavarozási pozícióját 15.5 mmrel (= 21.5 mm) a pillér széle felé kell helyezni! Azajtó és a pillér belső felületei csak 3 mmrel magasított használatával lesznek egy síkban! F Fuga Legkisebb fuga lekerekített élű ajtónál. (R = 1 mm) gyári beállítás távolság Ajtóvastagság ütköztetési próbát javasolunk Állítási tartomány max. ± 3,0 mm ± 2,5 mm ± 1,0 mm lásd ak Csavaros szerelés INSERTA/bepréseléses szerelés méretek 31

32 CLIP top BLUMOTION Ráütődő pillér kivetőpánt Termék Leírás Felhasználás fém kivetőpánt kivetőpánt pillérmegoldásokhoz 95 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Rendelési információk Ráütődő INSERTA 79B9990 csavarozás 79B9950 bepréselés 40 MZM B9980 takarósapkák felirat nélkül mélynyomott Blum BP tartozékok facsavarok pántedény szereléshez Takarósapka csavaros és bepréselős edényhez 3,5 x 15 mm T3504 3,5 x 17 mm

33 Tervezés Kivetőpánt méretek és fugaszámítás gyári beállításnál ( magasítása = 3 mm) Ajtóbeugrás teljes nyitásszögnél Ráütődő Keretvastagság RS Szerelőtalpak magasítása 16 mm 6 mm mm 3 mm 22 mm 0 mm Legkisebb fuga lekerekített élű ajtónál. (R = 1 mm) gyári beállítás távolság Ajtóvastagság ütköztetési próbát javasolunk Állítási tartomány max. ± 3,0 mm ± 2,5 mm ± 1,0 mm lásd ak Csavaros szerelés INSERTA/bepréseléses szerelés méretek 33

34 CLIP top BLUMOTION 45 os félig ráütődő kivetőpánt Termék Leírás Felhasználás fém kivetőpánt 45 os kivetőpánt I visszaálló ajtóval szerelt sarokszekrényhez 95 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Nº 23 Nº 24 Nº Nº 108 Nº 53 Nº Nº 8 Nº 9 Nº Nº 43 Nº 44 Nº Nº 109 Nº 60 Nº Rendelési információk takarósapkák tartozékok INSERTA 79B9698 felirat nélkül facsavarok pántedény szereléshez nyomdai szitázás Blum BL 3,5 x 15 mm csavarozás 3,5 x 17 mm B9658 Takarósapka csavaros pántedényszereléshez Tervezés 70T3504 Fontos figyelmeztetés: A gyári beállítási méretek mm korpuszvastagságra vonatkoznak. Ettől eltérő esetekben a ráütések megváltoznak. Ütköztetési próbát javasolunk. A ak rögzítési pozíciói részben eltérnek a megszokott rögzítési pozícióktól. Sarokszekrény 35 LW TB = LW LW belső szélesség TB Ajtőszélesség 34

35 70 67 Tervezés Nº Nº Nº Szögbenálló ék A mm 17 3 H mm 17 3 H mm 175 H 7 0 Nº Nº Nº Szögbenálló ék A Szögbenálló ék A Szögbenálló ék A mm 175 H mm 17 3 H mm 17 3 H Állítási tartomány max. ± 3,0 mm ± 1,8 mm ± 2,0 mm lásd ak Csavaros szerelés INSERTA/bepréseléses szerelés méretek 35

36 CLIP top BLUMOTION 45 os ráütődő kivetőpánt Termék Leírás Felhasználás fém kivetőpánt a kivetőpánt zárt helyzetben 45 II os szöget zár be 110 os nyitásszög síkban álló ajtóval szerelt sarokszekrényhez beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Nº 23 Nº 24 Nº Nº 108 Nº 53 Nº Nº 8 Nº 9 Nº Nº 43 Nº 44 Nº Nº 109 Nº 60 Nº Rendelési információk takarósapkák tartozékok INSERTA 79B3598 felirat nélkül facsavarok pántedény szereléshez mélynyomott Blum BP 3,5 x 15 mm csavarozás 3,5 x 17 mm B3558 Takarósapka csavaros pántedényszereléshez Tervezés 70T3504 Fontos figyelmeztetés: A gyári beállítási méretek mm korpuszvastagságra vonatkoznak. Ettől eltérő esetekben a ráütések megváltoznak. Ütköztetési próbát javasolunk. A ak rögzítési pozíciói részben eltérnek a megszokott rögzítési pozícióktól. Sarokszekrény LW TB = LW 5.4 mm LW belső szélesség TB Ajtőszélesség 36

37 Tervezés Nº Nº 9 45 Nº mm 175H mm 17 3 H Szögbenálló ék A mm 17 3 H Állítási tartomány max. ± 3,0 mm ± 1,8 mm ± 2,0 mm lásd ak Csavaros szerelés INSERTAszerelés méretek 37

38 CLIP top BLUMOTION 45 os teljesen ráütődő kivetőpánt Termék Leírás Felhasználás fém kivetőpánt a kivetőpánt zárt helyzetben 45 III os szöget zár be 95 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Nº 23 Nº 24 Nº Nº 108 Nº 53 Nº Nº 8 Nº 9 Nº Nº 43 Nº 44 Nº Nº 109 Nº 60 Nº Rendelési információk takarósapkák tartozékok INSERTA 79B9498 felirat nélkül facsavarok pántedény szereléshez nyomdai szitázás Blum BL 3,5 x 15 mm csavarozás 3,5 x 17 mm B9458 Takarósapka csavaros pántedényszereléshez Tervezés 70T3504 Fontos figyelmeztetés: A gyári beállítási méretek mm korpuszvastagságra vonatkoznak. Ettől eltérő esetekben a ráütések megváltoznak. Ütköztetési próbát javasolunk. A ak rögzítési pozíciói részben eltérnek a megszokott rögzítési pozícióktól. 38

39 Tervezés Nº Nº 8 40 Nº A szögbenálló ék 180 kal elforditva kell beépíteni (nyíl a korpusz felé mutat)! Szögbenálló ék 5 175H70 Szögbenálló ék 5 171A5500 Szögbenálló ék A mm 171A mm 175 H mm 17 3 H Nº Nº Nº A szögbenálló ék 180 kal elforditva kell beépíteni (nyíl a korpusz felé mutat)! Szögbenálló ék 5 175H70 6 mm 17 5 H Szögbenálló ék 5 171A mm 17 1A mm 17 3 H Állítási tartomány max. ± 3,0 mm ± 2,0 mm ± 2,0 mm lásd ak Csavaros szerelés INSERTAszerelés méretek 39

40 70 CLIP top BLUMOTION 30 os ráütődő kivetőpánt Termék Leírás Felhasználás fém kivetőpánt 30 os kivetőpánt II 95 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Nº 20 Nº 21 Nº Nº 50 Nº 51 Nº Nº 5 Nº 6 Nº Nº 40 Nº 41 Nº Nº 57 Nº 58 Nº Rendelési információk takarósapkák tartozékok INSERTA 79B9596 felirat nélkül facsavarok pántedény szereléshez nyomdai szitázás Blum BL 3,5 x 15 mm ,5 x 17 mm csavarozás 79B9556 Takarósapka csavaros pántedényszereléshez 70T3504 Tervezés Fontos figyelmeztetés: A gyári beállítási méretek mm korpuszvastagságra vonatkoznak. Ettől eltérő esetekben a ráütések megváltoznak. Ütköztetési próbát javasolunk. A ak rögzítési pozíciói részben eltérnek a megszokott rögzítési pozícióktól. Nº 20 Nº 50 Nº Szögbenálló ék 5 171A5500 Szögbenálló ék A Szögbenálló ék A mm 175 H mm 17 3 H mm 17 3 H

41 70 70 Tervezés Nº Nº Nº mm 175H mm 175 H mm 17 3 H Nº Nº Nº mm 17 3 H Szögbenálló ék A Szögbenálló ék A mm 175H mm 173H7100 Nº Nº Állítási tartomány max. ± 3,0 mm ± 1,8 mm ± 2,0 mm lásd ak Szögbenálló ék A Szögbenálló ék A mm 17 3 H mm 17 3 H

42 CLIP top BLUMOTION 30 os teljesen ráütődő kivetőpánt Termék Leírás Felhasználás fém kivetőpánt a kivetőpánt zárt helyzetben 30 III os szöget zár be 95 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Nº 20 Nº 21 Nº Nº 50 Nº 51 Nº Nº 5 Nº 6 Nº Nº 40 Nº 41 Nº Nº 57 Nº 58 Nº Rendelési információk takarósapkák tartozékok INSERTA 79B9496 felirat nélkül facsavarok pántedény szereléshez nyomdai szitázás Blum BL 3,5 x 15 mm csavarozás 3,5 x 17 mm B9456 Takarósapka csavaros pántedényszereléshez 70T3504 Tervezés Fontos figyelmeztetés: A gyári beállítási méretek mm korpuszvastagságra vonatkoznak. Ettől eltérő esetekben a ráütések megváltoznak. Ütköztetési próbát javasolunk. A ak rögzítési pozíciói részben eltérnek a megszokott rögzítési pozícióktól. 42

43 Tervezés Nº Nº Nº Szögbenálló ék A mm 17 5 H Szögbenálló ék A mm 173H mm 17 3 H Állítási tartomány max. ± 3,0 mm ± 2,0 mm ± 2,0 mm lásd ak Csavaros szerelés INSERTAszerelés méretek 43

44 65 CLIP top BLUMOTION 20 os ráütődő kivetőpánt Termék Leírás Felhasználás fém kivetőpánt a kivetőpánt zárt helyzetben 20 II os szöget zár be 95 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Nº 18 Nº Nº Nº 48 Nº 49 Nº Nº 3 Nº 4 Nº Nº 38 Nº 39 Nº Nº 55 Nº 56 Nº Rendelési információk takarósapkák tartozékok INSERTA 79B9595 felirat nélkül facsavarok pántedény szereléshez nyomdai szitázás Blum BL 3,5 x 15 mm csavarozás 3,5 x 17 mm B9555 Takarósapka csavaros pántedényszereléshez 70T3504 Tervezés Fontos figyelmeztetés: A gyári beállítási méretek mm korpuszvastagságra vonatkoznak. Ettől eltérő esetekben a ráütések megváltoznak. Ütköztetési próbát javasolunk. A ak rögzítési pozíciói részben eltérnek a megszokott rögzítési pozícióktól. Nº Nº Nº Szögbenálló ék 5 171A5500 Szögbenálló ék A Szögbenálló ék A mm 175 H mm 17 3 H mm 17 3 H

45 5 62 Tervezés Nº 20 Nº Nº mm 175H mm 175 H mm 173H7100 Nº Nº mm 17 5 H Szögbenálló ék A mm 173H7100 Állítási tartomány max. ± 3,0 mm ± 1,8 mm ± 2,0 mm lásd ak Csavaros szerelés INSERTAszerelés méretek 45

46 CLIP top BLUMOTION 15 os teljesen ráütődő kivetőpánt Termék Leírás Felhasználás fém kivetőpánt a kivetőpánt zárt helyzetben 15 III os szöget zár be 95 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Nº 17 Nº 18 Nº Nº 47 Nº 48 Nº Nº 2 Nº 3 Nº Nº 37 Nº 38 Nº Nº 55 Nº Rendelési információk takarósapkák tartozékok INSERTA 79B9494 felirat nélkül facsavarok pántedény szereléshez nyomdai szitázás Blum BL 3,5 x 15 mm csavarozás 3,5 x 17 mm B9454 Takarósapka csavaros pántedényszereléshez 70T3504 Tervezés Fontos figyelmeztetés: A gyári beállítási méretek mm korpuszvastagságra vonatkoznak. Ettől eltérő esetekben a ráütések megváltoznak. Ütköztetési próbát javasolunk. A ak rögzítési pozíciói részben eltérnek a megszokott rögzítési pozícióktól. Nº Nº Nº Szögbenálló ék 5 171A5500 Szögbenálló ék A Szögbenálló ék A mm 175H mm 175H mm 17 3 H

47 Tervezés Nº Nº 3 15 Nº Szögbenálló ék A mm 17 5 H mm 17 5 H mm 173H7100 Nº Szögbenálló ék A mm 173H7100 Állítási tartomány max. ± 3,0 mm ± 2,0 mm ± 2,0 mm lásd ak Csavaros szerelés INSERTA/bepréseléses szerelés méretek 47

48 CLIP top BLUMOTION ±5 os szögbenálló megoldás Termék Leírás Felhasználás fém kivetőpánt ±5 os szögbenálló megoldások beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel 95 os nyitásszög komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető 5 5 Nº 15 Nº Nº Nº 1 49 Nº 35 Nº Rendelési információk Ráütődő Félig ráütődő Közézáródó INSERTA INSERTA INSERTA 71B B B9790 csavarozás csavarozás csavarozás 71B B B9750 takarósapkák takarósapkák takarósapkák felirat nélkül felirat nélkül felirat nélkül mélynyomott Blum BP mélynyomott Blum BP mélynyomott Blum BP tartozékok Takarósapka csavaros pántedényszereléshez facsavarok pántedény szereléshez 70T3504 3,5 x 15 mm ,5 x 17 mm Tervezés Fontos figyelmeztetés: A gyári beállítási méretek mm korpuszvastagságra vonatkoznak. Ettől eltérő esetekben a ráütések megváltoznak. Ütköztetési próbát javasolunk. A ak rögzítési pozíciói részben eltérnek a megszokott rögzítési pozícióktól. 48

49 1 1 Tervezés Nº Nº Nº Szögbenálló ék 5 171A mm 171A mm 17 1A mm 173H mm 173H mm 173H7100 kivetőpánt hajlított pántkarral kivetőpánt egyenes pántkarral kivetőpánt erősen hajlított pántkarral Nº Nº Nº Szögbenálló ék A Szögbenálló ék A Szögbenálló ék A mm 173H mm 173H mm 173H7100 kivetőpánt hajlított pántkarral kivetőpánt egyenes pántkarral kivetőpánt egyenes pántkarral Állítási tartomány max. ± 3,0 mm ± 2,0 mm ± 2,0 mm lásd ak Csavaros szerelés INSERTAszerelés méretek 49

50 CLIP top BLUMOTION 15 os teljesen ráütődő kivetőpánt Termék Leírás Felhasználás fém kivetőpánt a kivetőpánt zárt helyzetben 15 III os szöget zár be 110 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Nº 12 Nº 13 Nº Nº 32 Nº 33 Nº Rendelési információk takarósapkák tartozékok INSERTA 79B3493 felirat nélkül facsavarok pántedény szereléshez nyomdai szitázás Blum BL 3,5 x 15 mm csavarozás 3,5 x 17 mm B3453 Takarósapka csavaros pántedényszereléshez 70T3504 Tervezés Fontos figyelmeztetés: A gyári beállítási méretek mm korpuszvastagságra vonatkoznak. Ettől eltérő esetekben a ráütések megváltoznak. Ütköztetési próbát javasolunk. A ak rögzítési pozíciói részben eltérnek a megszokott rögzítési pozícióktól. 50

51 Tervezés Nº Nº Nº Szögbenálló ék A Szögbenálló ék A mm 175H mm 175H mm 17 3 H Nº Nº Nº mm 173H7100 Szögbenálló ék A Szögbenálló ék A mm 175 H mm 17 3 H Állítási tartomány max. ± 3,0 mm ± 2,0 mm ± 2,0 mm lásd ak Csavaros szerelés INSERTAszerelés méretek 51

52 CLIP top BLUMOTION 30 os teljesen ráütődő kivetőpánt Termék Leírás Felhasználás fém kivetőpánt a kivetőpánt zárt helyzetben 30 III os szöget zár be 110 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Nº Nº 29 Nº 30 Nº Rendelési információk takarósapkák tartozékok INSERTA 79B3491 felirat nélkül facsavarok pántedény szereléshez nyomdai szitázás Blum BL 3,5 x 15 mm csavarozás 3,5 x 17 mm B3451 Takarósapka csavaros pántedényszereléshez 70T3504 Tervezés Fontos figyelmeztetés: A gyári beállítási méretek mm korpuszvastagságra vonatkoznak. Ettől eltérő esetekben a ráütések megváltoznak. Ütköztetési próbát javasolunk. A ak rögzítési pozíciói részben eltérnek a megszokott rögzítési pozícióktól. 52

53 Tervezés Nº Nº Nº Szögbenálló ék A mm 173H7130 Szögbenálló ék A mm 17 3 H mm 175H70 Nº Szögbenálló ék A mm 173H7100 Állítási tartomány max. ± 3,0 mm ± 2,0 mm ± 2,0 mm lásd ak Csavaros szerelés INSERTAszerelés méretek 53

54 CLIP top BLUMOTION 45 os teljesen ráütődő kivetőpánt Termék Leírás Felhasználás fém kivetőpánt a kivetőpánt zárt helyzetben 45 III os szöget zár be 110 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Nº 26 Nº 27 Nº Rendelési információk takarósapkák tartozékok INSERTA 79B3490 felirat nélkül facsavarok pántedény szereléshez nyomdai szitázás Blum BL 3,5 x 15 mm csavarozás 3,5 x 17 mm B3450 Takarósapka csavaros pántedényszereléshez 70T3504 Tervezés Fontos figyelmeztetés: A gyári beállítási méretek mm korpuszvastagságra vonatkoznak. Ettől eltérő esetekben a ráütések megváltoznak. Ütköztetési próbát javasolunk. A ak rögzítési pozíciói részben eltérnek a megszokott rögzítési pozícióktól. 54

55 Tervezés Nº Nº Nº Szögbenálló ék A mm 173H7130 Szögbenálló ék A mm 17 3 H mm 173H7100 Állítási tartomány max. ± 3,0 mm ± 2,0 mm ± 2,0 mm lásd ak Csavaros szerelés INSERTAszerelés méretek 55

56 MODUL BLUMOTION Közézáródó pillér kivetőpánt Termék Leírás Felhasználás fém kivetőpánt kivetőpánt pillérmegoldásokhoz 95 os nyitásszög beépített BLUMOTIONnel kikapcsolható BLUMOTIONnel komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz Rendelési információk Közézáródó csavarozás 99B9550 EXPANDO 99B958E Szerelőtalp Cink Magasítás 3 mm takarósapkák felirat nélkül mélynyomott Blum 9 0 M M2503.BP tartozékok facsavarok pántedény szereléshez Takarósapka csavaros és bepréselős edényhez 3,5 x 15 mm T3504 3,5 x 17 mm

57 Tervezés Kivetőpánt méretek és fugaszámítás gyári beállításnál ( magasítása = 3 mm) Ajtóbeugrás teljes nyitásszögnél Közézáródó Furatpozíció a pillér szélétől: 14 mm Különleges pillérmegoldásokhoz: min 69 min 28 F Fuga F Legkisebb fuga lekerekített élű ajtónál. (R = 1 mm) gyári beállítás távolság Ajtóvastagság ütköztetési próbát javasolunk Állítási tartomány max. ± 2.0 mm ± 2.0 mm ± 0.8 mm lásd ak Csavaros szerelés EXPANDOszerelés méretek 57

58 CLIP top 110 os kivetőpánt Termék Leírás Felhasználás fém kivetőpánt 110 os nyitásszög komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) vagy anélkül az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Rendelési információk Ráütődő Félig ráütődő Közézáródó INSERTA INSERTA INSERTA 71T T T3790 Acéledény rugó nélkül 70T3590.TL Acéledény rugó nélkül 70T3690.TL Acéledény rugó nélkül 70T3790.TL csavarozás csavarozás csavarozás 71T T T3750 Acéledény rugó nélkül 70T3550.TL Acéledény rugó nélkül 70T3650.TL Acéledény rugó nélkül 70T3750.TL 40 MZM MZM MZM.0040 bepréselés bepréselés bepréselés 71T T T3780 takarósapkák takarósapkák takarósapkák felirat nélkül felirat nélkül felirat nélkül mélynyomott Blum BP mélynyomott Blum BP mélynyomott Blum BP BLUMOTION 973A használata esetén nem szükséges a takarósapka! BLUMOTION 973A0600 használata esetén nem szükséges a takarósapka! BLUMOTION 973A0700 használata esetén nem szükséges a takarósapka! tartozékok facsavarok pántedény szereléshez Takarósapka csavaros és bepréselős edényhez Nyitásszöghatároló 86 3,5 x 15 mm T3504 Műanyag 70T3553 3,5 x 17 mm Pántedénytávtartó Csavarok 1.5 mm 70T

59 Tervezés Kivetőpánt méretek és fugaszámítás gyári beállításnál ( magasítása = 0 mm) ajtóbeugrás teljes nyitásszögnél Ráütődő Félig ráütődő Közézáródó F Fuga A furatpozícióját az ajtó vastagságával 1.5 mmrel hátrébb kell helyezni távolság Előlapráütés Előlapráütés Előlapráütés Legkisebb fuga lekerekített élű ajtónál. (R = 1 mm) gyári beállítás távolság Ajtóvastagság ütköztetési próbát javasolunk Állítási tartomány max. ± 3,0 mm ± 2,0 mm 3,0 mm lásd ak 2.0 mm Kiegészítőleg 2 mm oldalállításnál Csavaros szerelés INSERTA/bepréseléses szerelés méretek 59

60 CLIP top 110 os különleges kivetőpánt Termék Leírás Felhasználás fém kivetőpánt kivetőpánt nagyobb ráütődéssel 110 os nyitásszög komfortos mélységállítás csigamenetes megoldással kompatibilis a meglévő akhoz zárószerkezettel (rugó) vagy anélkül az ajtó korpuszra való fel ill. leszerelése szerszám nélkül végezhető 3dimenzióban állítható (megfelelő pal) INSERTA változatnál a pántedény szerszám nélkül szerelhető Rendelési információk Ráütődő takarósapkák felirat nélkül INSERTA mélynyomott Blum BP Acéledény rugó nélkül 73T T3590.TL BLUMOTION 973A használata esetén nem szükséges a takarósapka! csavarozás Acéledény rugó nélkül 73T T3550.TL bepréselés 40 MZM T3580 tartozékok facsavarok pántedény szereléshez Takarósapka csavaros és bepréselős edényhez Nyitásszöghatároló 86 3,5 x 15 mm T3504 Műanyag 70T3553 3,5 x 17 mm Pántedénytávtartó Csavarok 1.5 mm 70T

61 Tervezés Kivetőpánt méretek és fugaszámítás gyári beállításnál ( magasítása = 0 mm) ajtóbeugrás teljes nyitásszögnél Ráütődő F Fuga távolság Előlapráütés Legkisebb fuga lekerekített élű ajtónál. (R = 1 mm) gyári beállítás távolság Ajtóvastagság ütköztetési próbát javasolunk Állítási tartomány max. ± 3,0 mm ± 2,0 mm 3,0 mm lásd ak 2.0 mm Kiegészítőleg 2 mm oldalállításnál Csavaros szerelés INSERTA/bepréseléses szerelés méretek 61

62 Szerelés és beállítás BLUMOTION kikapcsolása (kis vagy könnyű előlapoknál) BLUMOTION aktíválása Figyelmeztetés Kérjük, a kivetőpántot ne üsse be kalapáccsal a furatba! 3dimenzióban állítható Magassági állítás Oldalirányú állítás Mélységi állítás 62

63 Nyitásszöghatároló szerelése 1 2 Pántedény takarósapka szerelése Pántedény takarósapka leszerelése 63

64 64

65 Perfecting motion Mit értünk a tökéletes mozgás alatt Blum a bútorok nyitását és zárását élménnyé teszi és emeli a mozgási komfortot a konyhában. Világszerte több ezer munkatársunk dolgozik azon, hogy a tökéletes mozgásról való elképzeléseinket valóra váltsuk. Ehhez a konyha használóját és szükségleteit tevékenységünk középpontjába állítjuk. Csak ha ő tartósan elégedett, akkor vagyunk mi is elégedettek. Ebből az irányelvből profitál minden partnerünk, aki bármely bútordarab elkészítési folyamatának részese. Több, mint 50 éve a minőség tekintetében a legmagasabb elvárással fejlesztjük és gyártjuk termékeinket. Vasalatrendszereink átgondolt funkcióval, felismerhető designnal és hosszú élettartammal tűnik ki.lelkesedést és elbűvölő tökéletes mozgást kell hogy kiváltson. Szolgáltatási ajánlatainkra szintén nagy hangsúlyt fektetünk. Partnereinket a lehető legjobban szeretnénk támogatni. Ahhoz, hogy minden szinten céltudatos munkát végezhessünk, állandó párbeszédet folytatunk a konyha használóival és rendszeresen osztjuk meg véleményünket konyhagyártókkal, asztalosokkal és kereskedőkkel. 65

66 Minden tartalom a Blum Copyright alatt áll. Technikai és termékprogram változások lehetségesek. Printed in Austria IDNR: XXX.XXX.X EP150/2 HUHU/ LightHaus Blum Hungária Kft Vác Gödöllői út 16/14, Pf. 124 Tel.: Fax: info.hu@blum.com Julius Blum GmbH Beschlägefabrik 6973 Höchst, Austria Tel.: Fax: info@blum.com 66
