1 MODERN BOX PUSH TO OPEN Garantált minőség hosszútávra ModernBox egy radikálisan új koncepció, és az egyik legmodernebb rendszer a magyar piacon. A minőséget bizonyítványok támasztják alá nemzetközi kutatási központoktól beleértve a SGS-t. A termék debütált, többek között a Brit-szigeteken a FIRA tanúsítvánnal. Fejlett technológia garantálja a minőséget és tartósságot. Ez a sokoldalú funkcionalitás és modern design okozza a ModernBox ideális megoldásokat a mindennapi otthoni használatra. Funkciók Teljes kihuázú 40 kg teherbírás Fékes önbehúzás (Push To Open-re nem vonatkozik) Előlap állítás (Függölegesen és vízszintesen) Hosszúságok(mm)= 250, 300, 350, 400, 450, 500

2 Szerelési méretek: Kis fiók (3mm) Szerelési méret: fiók és a test Szerelési méret: hátsó fal Szerelési méret: elöl 3,5 47,5 15,5 min 63,5 min min 47,5 42,5 Közepes fiók (130mm) 3,5 47,5 64 min 33 min ,5 42, min 47,5 Nagy fiók (10mm) 3,5 47,5 42, min 33 min 11 15,5 64 opcionális 10 * min 47, *Csak ha két pálca van

3 LW-75 LW-8 Szerelési méretek fiók hátulján és alján mm-es táblából A B LW - Test belső szélesség NL - Fiók névleges hossz Fiók alja Fiók hátulja B LW-7 H LW NL + 5 A H=84 mm H=135 mm H=1 mm Kis fiók (3mm) Közepes fiók (130mm) Nagy fiók (10mm) LW-86 NL-24 Minimum szekrény mélység (LT) Belső fiók elemek mérete LT = NL + 5 LW - Szekrény belső szélesség Minimális távolság Push To Open-nél = 3 mm Csapágyak rögzítési pozíciói Fiók hossz

4 Fiók telepítési útmutató 1. Hátlap rögzítő csavarhúzóval 2. Oldalfal rögzitése 3. Csúsztassuk be a fiók alját Klik Klik 4. Csavarozzuk fel az előlap rögzítőt. Csatlakoztassuk a fióktesthez. 5.Rögzitsük a fiók alját 6. Tegyük fel a takarósapkákat Klik Klik A fiók szélessége több mint 600 mm stabilizátorra van szükség (MB stabilizátor/méret) Nyomja meg a fiók elülső középét, hogy kinyissa vagy bezárja Csak Push To Open-nél Pálcák telepítése 1.Helyezze a csatlakozót az elülső nyílásba 2. Rögzitse a pálcát a hátsó rögzitőbe 3. Rögzitse a pálcát az első csatlakozóba Előlap beállítása 1.Vízszintes állítás 2.Függőleges állítás Előlap leszerelés 1. Távolitsa el a takarósapkát 2. Csavarja el a reteszt Fióktest kiszerelése 1. Emelje fel a kart 2. Huzza ki a fiókot

5 Kis sarokszekrény fiók (3mm) Cikkszám: Funkciók Teljes kihuázú 40 kg teherbírás Fékes önbehúzás (Push To Open-re nem vonatkozik) Előlap állítás (Függölegesen és vízszintesen) NL= 600, 650 Beépítési méretek Fiók hossz NL Hátsó panel Szerelési méretek: min NL + 65 Fióktest szélesség: LW 100 min 63.5 (min 103.5) Fenék panel Előlap panel Fióktest szélesség=lw min Fenék panel szélesség = LW-86 Hátsó panel méretek o 45 3 mm Fenék panel méretek Korpusz szélesség (LW-31)x o 45 NL-7 LW-86 o 45 (NL-7)+(LW-86) Sinek L/R 2. Takaró sapkák L/R Front méretek 2 - Ø Hátlap rögzitők L/R 4. Előlap rögzítő min Fiók oldalak L/R (LW-31) x

6 o 45 3 mm Nagy sarokszekrény fiók (225mm) Cikkszám: Funkciók Teljes kihuázú 40 kg teherbírás Fékes önbehúzás (Push To Open-re nem vonatkozik) Előlap állítás (Függölegesen és vízszintesen) NL= 600, 650 Beépítési méretek Fiók hossz 37 NL min NL + 65 Hátsó panel Előlap panel Fenék panel Fióktest szélesség - lw Szerelési méretek Fióktest szélesség: LW min Fenék panel méretek min o 45 NL-7 o 45 (NL-7)+(LW-86) Fenék panel szélesség = LW-86 Korpusz szélesség B= Előlap méretek LW Ø10 1. Sinek L/R 2. Takaró sapkák L/R 128 min Hátlap rögzitők L/R 4. Előlap rögzítő 5. Fiók oldalak L/R (LW-31) x Hátsó panel méretek Magasító pálcák L/R 1 (LW-31)x

7 Mosogató alatti fiók 500/400 Cikkszám: Funkciók Teljes kihuázú 40 kg teherbírás Fékes önbehúzás Előlap állítás (Függölegesen és vízszintesen) NL=500 Beépítési méretek Fiók hossz NL Hátsó panel méretel E 84 F Szerelési méretek 224 Fenék panel méretek H=C-55 J=D-55 Fióktest szélesség NL-24 NL-24 C=H+55 D=J+55 LW-86 min 63.5 (min 103.5) E=H-11 F=J-11 Front panel méretek 2-Ø2 or Ø 10 min min Fenékpanel szélesség LW-86 Korpusz szélesség 1. Sinek L/R 2. Takaró sapkák L/R 3. Hátlap rögzitők L/R 4. Előlap rögzítő 5. Fiók oldalak 500 L/R min Fiók oldalak 400 L/R G=LW-31-C-D

8 SMosogató alatti fiók Cikkszám: Funkciók Teljes kihuázú 40 kg teherbírás Fékes önbehúzás Előlap állítás (Függölegesen és vízszintesen) NL=450, 500 Beépítési méret Fiók hossz NL Szerelési mértek min 63.5 (min 103.5) Fiók test szélesség: LW D=J+55 F=J-11 Hátfal panel E F Fenék panel H=C-55 J=D-55 min G=LW-31-C-D NL-24 NL-24 Fenék panel szélesség= LW-86 Korpusz szélesség Fornt panel 2-Ø2 or Ø Sinek L/R min Takaró sapkák L/R 3. Hátlap rögzitők L/R Előlap rögzítő 5. Fiók oldalak L/R

9 Tartozékok MODERN BOX rendszerhez Jelölők a front rögzitésére Cikkszám: MB szerelősablon Baloldali jelölő Jobboldali jelölő Helyezzük be a jobb és bal oldali jelölöket a fióktestbe. Beállítás után enyhén nyomja meg az előlapot, hogy a jelölő megpontozza. Az előrre meghatározott helyekre csavarozza fel az előlaprögzítőket. Jelölő a pálcálhoz Cikkszám: MB korlátsablon mm mély Helyezze fel a jelölőt Rajzolja le a pálcák helyét 10Ømm és 12mm mély Helyezze be a pálcarögzítőt

10 Tartozékok MODERN BOX rendszerhez Belső fiók elemek Cikkszám: MB Belsőfiók panel 1100mm Előlap panel belsőfiókhoz 1100mm Cikkszám: MB belső csat SIMA Előlap panel csatlakozó kicsi (3mm) Cikkszám: MB belső csat 1P Előlap panel csatlakozó közepes (130mm) Cikkszám: MB belső csat üveges Előlap panel csatlakozó nagy üveghez(10mm) Cikkszám: MB belső csat 2P Előlap panel csatlakozó nagy (10mm) Cikkszám: MB Belső fogantyú Belső fiókhoz fogantyú Cikkszám: MB Belső rúd 1100mm Rúd belső fiókokhoz és osztásokhoz

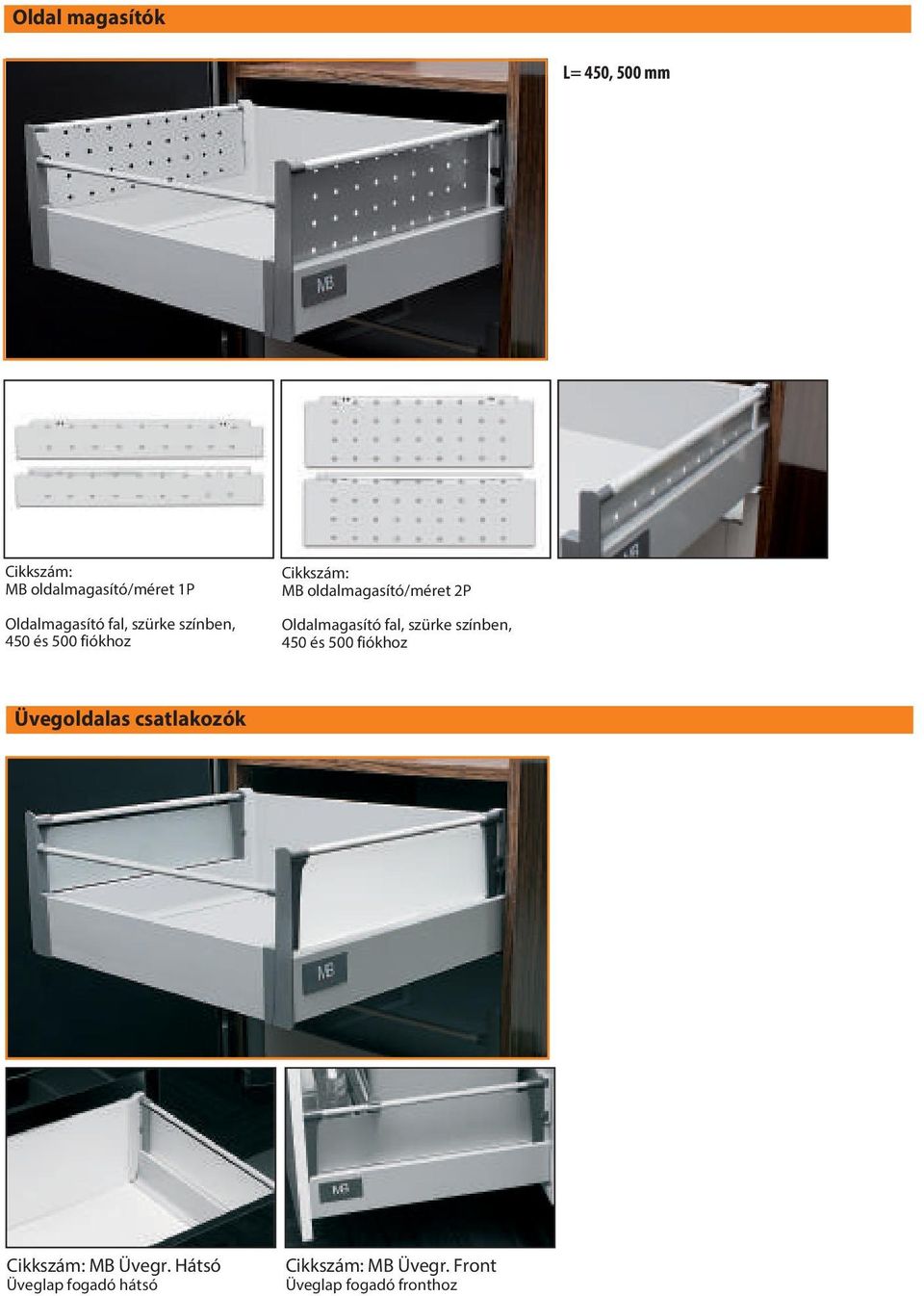

11 Oldal magasítók L= 450, 500 mm Cikkszám: MB oldalmagasító/méret 1P Oldalmagasító fal, szürke színben, 450 és 500 fiókhoz Cikkszám: MB oldalmagasító/méret 2P Oldalmagasító fal, szürke színben, 450 és 500 fiókhoz Üvegoldalas csatlakozók Cikkszám: MB Üvegr. Hátsó Üveglap fogadó hátsó Cikkszám: MB Üvegr. Front Üveglap fogadó fronthoz

12 Rudazatok, rúd csatlakozók Cikkszám: MB Belső rúd dúgó Rudazat lezárásához Cikkszám: MB korlát "X" osztó Rudazat keresztezéséhez Cikkszám: MB korlát "T" osztó Rudazat osztásához Cikkszám: MB Belső rúd 1100mm Rúd Belső fiókokhoz és osztásokhoz Rendszerező elemek Cikkszám: MB osztópanel csat pálcás Cikkszám: MB osztópanel csat magasítóra Cikkszám: MB belső elválasztó Cikkszám: MB Osztópanel Cikkszám: MB Oldal reling/méret Méretek: mm

13 Fiók stabilizátor Cikkszám: MB Stabilizátor/méret L= 450, 500 Szet tartalma 1) 2 db fogassor 450 vagy 500 mm 2) Jobb és baloldali hátsó aljzat 3) Csavarok a fogassorhoz: 4x15mm 4) Csavarok a hátsó aljzathoz: Euro 4x11 mm 5) 2 db fogaskerék 6) Szinkronizáló tengely 1,2m Szerelési méretek L L 500

14 Minimum mélység: L + 35 mm L = Fiók névleges hosszúság Fogassor helyzete a fiókhoz képest 6 Hátsó elemek szerelése
