1 TANDEMBOX intivo Minden alkalommal más, mindig különleges

2 Ötletek realizálása, kívánságok teljesítése A vevőkívánságok egyre speciálisabbak lesznek, a személyre szabott design egyre jobban előtérbe kerül. TANDEMBOX intivo fiókkal a TANDEMBOX-termékirányzat új designját kínáljuk, ami Önnek végtelen sok elrendezési lehetőséget nyit. Akár az átmenő designban vagy bármely választott anyagban megjelenő fiókmagasító elem esetén: TANDEMBOX intivo mindig egy különleges megoldás a TANDEMBOX-fiókokhoz. 2

3 TANDEMBOX intivo Minden alkalommal más, mindig különleges Tartalom Három szín, végtelen sok lehetőség A TANDEMBOX intivo-lényege Új kialakítási lehetőségek Erős design minden felhasználásnál Jól bevált mozgási komfort Egyszerű szerelés és beállítás Ön előnye egy pillanat alatt: Szerelés Beállítás Leszerelés ORGA-LINE A Blum márkanév Kipróbálásra: oldalmagasító mintaelem 3

4 Három szín, végtelen sok lehetőség BOXCAP-selyemfehér BOXCAP-terrafekete BOXCAP-Inox Inox/Nero Assoluto Selyemfehér/Plexiüveg fehér Selyemfehér/Zebrano-fa Terrafekete/üveg Inox/Carrara márvány Terrafekete/Nero marquina Terrafekete/bőr Selyemfehér/Carrara márvány Selyemfehér/wenge 4

5 TANDEMBOX intivo Minden alkalommal más, mindig különleges Terrafekete/plexiüveg fekete Terrafekete/bőr Inox/selyemüveg Selyemfehér/sötét Sevilla Olive Selyemfehér/dió Terrafekete/lávakő Terrafekete/royal Selyemfehér/Alumínium Inox/Moldau Akazie Inox/Zebrano-fa Selyemfehér/Wallis Zwetschge Terrafekete/üveg 5

6 Az intivo-lényege: BOXCAP vagy BOXCOVER A TANDEMBOX intivo alapját speciálisan kifejlesztett kávák képezik. Három különböző színű ill. anyagú kávát különböztetünk meg: Selyemfehér Terrafekete Inox A TANDEMBOX intivo-káva a kávadesignelem befogójával egészül ki. Erre vonatkozóan két kialakítási lehetőség áll rendelkezésére. BOXCAP átmenő designhoz BOXCAP-pal a káva anyagának megfelelően az oldalfalak átmenő design-t realizálnak. Ez a változat az egységes megjelenítés tiszta karakterét tükrözi: egy különleges design kínálat, amivel Ön különbözhet másoktól. BOXCOVER és kávamagasító elem egyéni kívánságokhoz BOXCOVER-rel és fiókoldal magasító elemmel végtelen sok lehetősége nyílik, így kifejlesztheti saját személyes design-irányvonalait, trendeket határozhat meg vagy vevője személyre szabott kívánságait teljesítheti. A kávára helyezett magasító elem a fiók első és hátsó részén a BOXCOVER elemmel kerül rögzítésre. A fiókoldal magasító elemet bármely kívánt anyagból elkészítheti, akár fából, üvegből vagy plexiüvegből, de bőrből vagy kőből is. 6

7 TANDEMBOX intivo Minden alkalommal más, mindig különleges Őszinte és hangulatos A TANDEMBOX intivo fejlesztése során ügyeltek arra, hogy minden alkatrész időtálló designt mutasson és ezáltal hosszú ideig használható legyen. A személyre szabott kialakítási tér megnyitásához, a magasító korlátról tudatosan lemondtunk. Az egyes alkatrészek, mint a káva, BOXCAP, BOXCOVER és belső fiókok színükben és anyagukban egységesek. A káva élében lévő nútnak köszönhetően a BOXCAP és a fiókoldal magasító elem résmentesen helyezhető a kávára. Az oldalfal magasító korlát nélküli felületi megoldása egy komplett zárt fiókmegoldást eredményez frontkihúzású fiókok esetén. A magasított kávaprofil a mindenkori BOXCAP magasító elemmel egy harmonikus egységet képez. 7

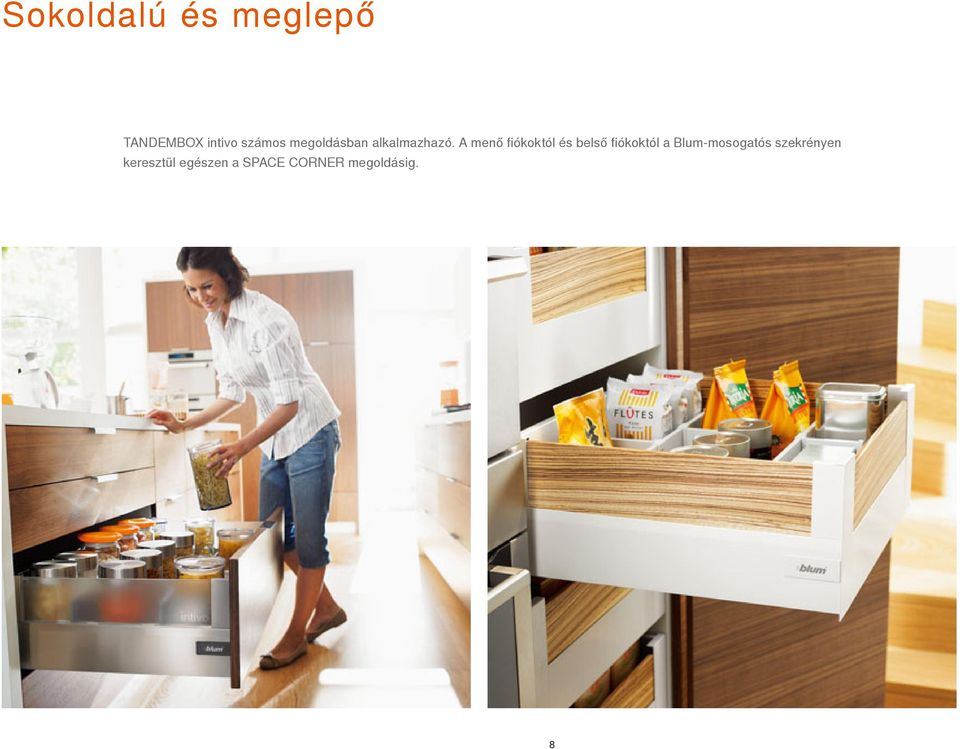

8 Sokoldalú és meglepő TANDEMBOX intivo számos megoldásban alkalmazhazó. A menő fiókoktól és belső fiókoktól a Blum-mosogatós szekrényen keresztül egészen a SPACE CORNER megoldásig. 8

9 9 TANDEMBOX intivo Minden alkalommal más, mindig különleges

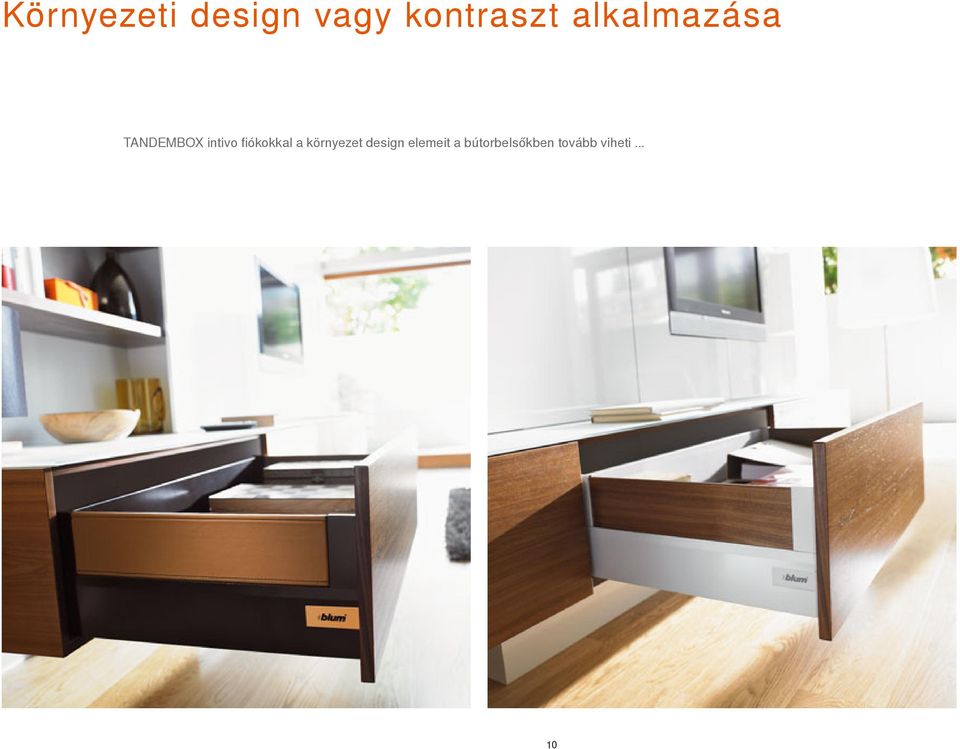

10 Környezeti design vagy kontraszt alkalmazása TANDEMBOX intivo fiókokkal a környezet design elemeit a bútorbelsőkben tovább viheti... 10

11 TANDEMBOX intivo Minden alkalommal más, mindig különleges... vagy tudatos kontrasztok alkalmazása. 11

12 Átmenő és erős design minden felhasználásnál Fiókok egységes kialakításához: TANDEMBOX intivo-fiókokhoz designban alkalmazkodó fiókot és belső fiókot kínálunk terrafekete, selyemfehér vagy inox színben. A fiókok mérete nem változik. A belső fiókok frontfelőli magasító korlátot vagy fiókoldal magasító elemet tartalmaznak. 12

13 TANDEMBOX intivo Minden alkalommal más, mindig különleges ORGA-LINE ORGA-LINE, a Blum belső osztórendszer vevőinek egyszerűvé teszi a tárolnivalók rendben tartását. A TANDEMBOX intivo designban és színben egységes fiókjainak harmonikus megjelenési képéhez nyújt segítséget az ORGA-LINE osztórendszer. Szerszám nélkül beépíthető, a keresztosztó fokozatmentesen rátolható. Fiókokhoz a meglévő ORGA-LINE-kivitelezés alkalmazható. 13

14 Pihekönnyű futás és mozgáskomfort nyitásnál és zárásnál TANDEMBOX intivo a jól bevált TANDEMBOX plus BLUMOTION vezetősínt tartalmazza. Így egyesül a TANDEMBOX intivo különleges designja a magas mozgási komforttal és a pihekönnyű futással akár 65 kg terhelés mellett is. 14

15 TANDEMBOX intivo Minden alkalommal más, mindig különleges SERVO-DRIVE Lelkesítő nyitáskomfort SERVO-DRIVE megoldással, az elektronikus nyitásrásegítéssel. Elegendő az előlap rövid érintése vagy könnyed meghúzása és már nyílnak is maguktól a TANDEMBOX intivo fiókok. BLUMOTION BLUMOTION a mozgást magas minőségűvé formálja, mert a BLUMOTION-nek köszönhetően a TANDEMBOX intivo fiókok lágyan és halkan záródnak. 15

16 Új technika, komfortos szerelés és beállítás TANDEMBOX intivio a szerelésnél is meggyőző. A BOXCAP vagy a BOXCOVER a fiókkáva magasítóval szerszám nélkül és kevés kézmozdulattal szerelhető össze. BOXCAP szerelése: BOXCOVER és fiókoldal magasító elem szerelése: A BOXCAP elemet egyszerűen a kávára kell felülről rátolni. A fiókoldal magasító elemet a káva megfelelő mélyítésébe kell helyezni. BOXCOVER első- és hátsó szerelése szerszám nélküli rátolással történik. 16

17 TANDEMBOX intivo Minden alkalommal más, mindig különleges A személyre szabott kialakítási tér megnyitásához, a magasító korlátról tudatosan lemondtunk. Ebből az okból a dőlésszögállítás lehetőségét a kávába integráltuk. A TANDEMBOX intivo előlaprögzítője magas minőségével tűnik ki. Erről gondoskodik az új önműködő beállító szerkezetünk, amivel a káva oldalirányú-, magassági- és dőlésszögbeállításait végezheti. Ehhez csak kevés kézmozdulat szükséges: tökéletes fugaképhez és elégedett vevőkhöz. Beállítás kézi elfordítással: a kávába épített szerkezetnek köszönhetően 1 oldalirányú állítás 2 magassági állítás dőlésszög állítás reteszelés a kiegészítő sabilitáshoz 5 előlap leszerelése 17

18 Ön előnye egy pillanat alatt Design: Személyre szabott végtelen kialakítási lehetőségek a fiók káva magasításnak köszönhetően Egységes szín- és anyagdesign minden TANDEMBOX intivo-alkatrészen (BOXCAP, BOXCOVER, belső fiók, ORGA-LINE) Időtlen, harmónikus és magas minőségű design minden TANDEMBOX intivo alkatrésznél Résmentes átmenet a káva és a magasító között (BOXCAP vagy magasító elem) Illeszkedő fiókok Magas fiók magasító korlát nélkül Blum üveg fiókoldal magasító a vasalatkereskedőknél beszerezhető (lásd külön üveg-rendelés) Mozgási minőség: Jól bevált mozgási minőség TANDEM-pihekönnyű futással SERVO-DRIVE az elektronikus nyitásrásegítő alkalmazható Lágy és halk záródás a BLUMOTION-nek köszönhetően Technika: Új előlapvasalat nagyon magas stabilitással Egyszerűen és szerszám nélküli szerelhető BOXCOVER és BOXCAP Komfortos oldalirányú-, magassági- és dőlésszögállítás a kávába integrált beállítószerkezettel A TANDEMBOX fiókhoz meglévő sablonok alkalmazhatók A fiókoldal magasító elemhez csak a szabásméret és a látható élek megmunkálása szükséges. Nincs szükség kiegészítő rögzítő furatokra. 18

19 19 TANDEMBOX intivo Minden alkalommal más, mindig különleges

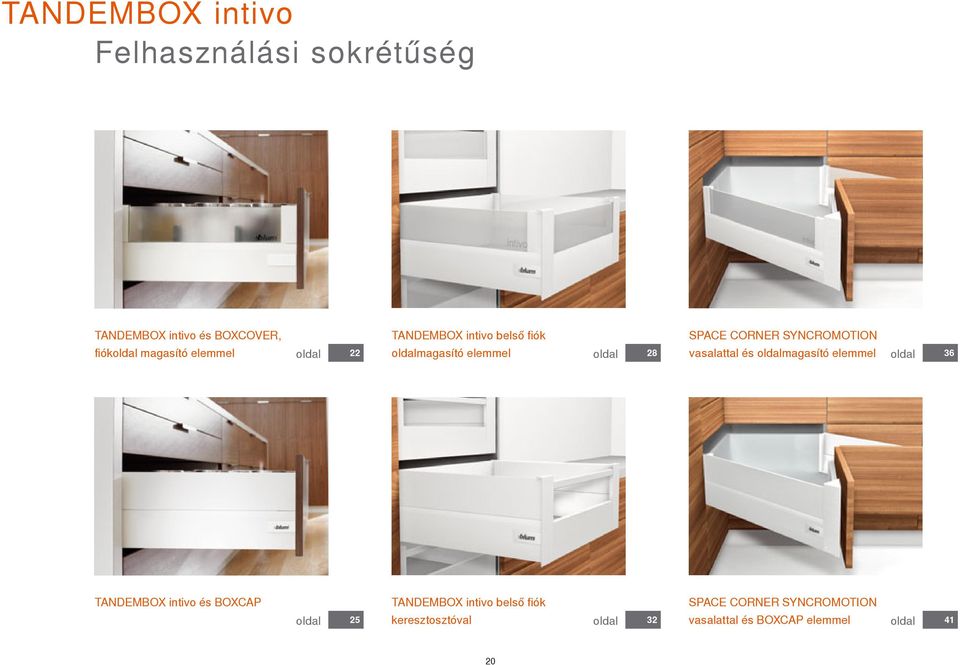

20 TANDEMBOX intivo Felhasználási sokrétűség TANDEMBOX intivo és BOXCOVER, fiókoldal magasító elemmel oldal 22 TANDEMBOX intivo belső fiók oldalmagasító elemmel oldal 28 SPACE CORNER SYNCROMOTION vasalattal és oldalmagasító elemmel oldal 36 TANDEMBOX intivo és BOXCAP oldal 25 TANDEMBOX intivo belső fiók keresztosztóval oldal SPACE CORNER SYNCROMOTION 32 vasalattal és BOXCAP elemmel oldal 41 20

21 TANDEMBOX intivo Minden alkalommal más, mindig különleges Mosogatós fiók BOXCOVER-rel és fiókoldal magasító elemmel oldal 46 Megfelelő fiók a TANDEMBOX intivo-hoz oldal SPACE CORNER, SYNCROMOTION megoldással oldal 63 Mosogatós fiók BOXCAP-pal oldal 50 Megfelelő belső fiók TANDEMBOX intivo-hoz oldal 57 ORGA-LINE TANDEMBOX intivo fiókhoz oldal 99 21

22 TANDEMBOX intivo Frontkihúzású fiók BOXCOVER-rel és fiókoldal magasító elemmel Termék Helyszükséglet NL 22

23 TANDEMBOX intivo Minden alkalommal más, mindig különleges 2a, 2b L-kávák bal/jobb és takarósapkák 3 Hátfalrögzítő bal/jobb nikkelezett acél Inox acél 270 mm 358L2702SA2 358L2702IA2 Z30D000SL 300 mm 358L3002SA2 358L3002IA2 350 mm 358L3502SA2 358L3502IA2 Fém hátfal oldal mm 358L4002SA2 358L4002IA2 358L4502SA2 358L4502IA2 358L5002SA2 358L5002IA2 4 Előlaprögzítő frontkihúzású fiókhoz 358L5502SA2 358L5502IA2 359L6002SA2 359L6002IA2 csavarozás* 2x ZSF L6502SA2 359L6502IA2 EXPANDO 2x ZSF.532E Selyemfehér * Ø 3.5 x 15 mm Terrafekete Ø 3.5 x 17 mm a, 9b BOXCOVER elől/hátul Korpuszsínek oldal 68 Az üvegből készült fiókkáva magasító elem a vasalatkereskedőknél beszerezhető lásd külön rendelési infirmációk. acél Z36L002G.S Inox Z36L002G.I 23

24 TANDEMBOX intivo Frontkihúzású fiók BOXCOVER-rel és fiókoldal magasító elemmel Tervezés Helyigény a korpuszban Beépítési méretek csavaros előlapszerelésnél Befúrási méretek EXPANDO megoldáshoz Beépítési méretek hátfalnál FA Előlapráütés Szabásméretek 16 mm-es forgácslaphoz Oldalmagasító elem szabásjegyzéke B LW - 87 mm A Hátfal 199 mm Fenék Fa hátfal NL - 24 mm LW KB Fém hátfal KB Korpuszszélesség A B TANDEMBOX intivo fiók alkalmazásával a DIN EN nov. szerint nincs biztonsági üveg előírva. Az üvegből készült fiókkáva magasító elem a vasalatkereskedőknél beszerezhető lásd külön rendelési infirmációk. A felső élek megmunkálása egy polírozott sima srégített él 1 mm +/-0.5 értékben. LW - 75 mm NL - 22 mm LW NL Belső korpuszszélesség X = NL - 60 mm Felszerelés, leszerelés és beállítás oldal 70 24

25 TANDEMBOX intivo Frontkihúzás BOXCAP oldalmagasító elemmel Termék Helyszükséglet NL 25

26 TANDEMBOX intivo Frontkihúzás BOXCAP oldalmagasító elemmel 2a, 2b L-kávák bal/jobb és takarósapkák 9 BOXCAP bal/jobb acél Inox acél Inox 270 mm 358L2702SA2 358L2702IA2 270 mm Z37L260S.D Z37L260I.D 300 mm 358L3002SA2 358L3002IA2 300 mm Z37L290S.D Z37L290I.D 350 mm 358L3502SA2 358L3502IA2 350 mm Z37L340S.D Z37L340I.D 400 mm 358L4002SA2 358L4002IA2 400 mm Z37L390S.D Z37L390I.D 358L4502SA2 358L4502IA2 Z37L440S.D Z37L440I.D 358L5002SA2 358L5002IA2 Z37L490S.D Z37L490I.D 358L5502SA2 358L5502IA2 Z37L540S.D Z37L540I.D 359L6002SA2 359L6002IA2 Z37L590S.D Z37L590I.D 359L6502SA2 359L6502IA2 Z37L640S.D Z37L640I.D Selyemfehér Terrafekete 4 Előlaprögzítő frontkihúzású fiókhoz csavarozás* 2x ZSF Hátfalrögzítő bal/jobb EXPANDO 2x ZSF.532E nikkelezett * Ø 3.5 x 15 mm acél Ø 3.5 x 17 mm Z30D000SL Fém hátfal oldal 69 Korpuszsínek oldal 68 26

27 TANDEMBOX intivo Minden alkalommal más, mindig különleges Tervezés Helyigény a korpuszban Beépítési méretek csavaros előlapszerelésnél Befúrási méretek EXPANDO megoldáshoz Beépítési méretek hátfalnál FA Előlapráütés Szabásméretek 16 mm-es forgácslaphoz B LW - 87 mm A LW - 75 mm Hátfal 199 mm Fenék Fa hátfal NL - 24 mm LW KB Fém hátfal KB Korpuszszélesség NL - 22 mm LW Belső korpuszszélesség NL A B 27

28 TANDEMBOX intivo Belső fiók osztóelemmel Termék Helyszükséglet NL 28

29 TANDEMBOX intivo Minden alkalommal más, mindig különleges 2a, 2b L-kávák bal/jobb és takarósapkák 3 Hátfalrögzítő bal/jobb nikkelezett acél Inox acél 270 mm 358L2702SA2 358L2702IA2 Z30D000SL 300 mm 358L3002SA2 358L3002IA2 350 mm 358L3502SA2 358L3502IA2 Fém hátfal oldal mm 358L4002SA2 358L4002IA2 358L4502SA2 358L4502IA2 358L5002SA2 358L5002IA2 4a, 4b, 4c Előlaptartó bal/jobb és takarósapkák 358L5502SA2 358L5502IA2 359L6002SA2 359L6002IA2 nikkelezett 359L6502SA2 359L6502IA2 acél ZIF.81D0 Selyemfehér Beleértve Z31A0008 sz.tartóelem Terrafekete 5 Nútolt előlap 9a, 9b BOXCOVER elől/hátul nikkelezett alumínium Az üvegből készült fiókkáva magasító elem a vasalatkereskedőknél beszerezhető lásd külön rendelési infirmációk. acél Z36L002G.S Inox Z36L002G.I Méretre vágáshoz Z31L1036AN Korpuszsínek oldal 68 29

30 TANDEMBOX intivo Belső fiók osztóelemmel Tervezés Helyigény a korpuszban Beépítési méretek hátfalnál Szabásméretek 16 mm-es forgácslaphoz Nútolt előlap méretre vágása B LW - 87 mm A LW - 75 mm Hátfal 199 mm Fenék Fa hátfal NL - 24 mm LW KB Fém hátfal KB Korpuszszélesség NL - 22 mm LW Belső korpuszszélesség NL A B X = LW mm 30

31 TANDEMBOX intivo Minden alkalommal más, mindig különleges Tervezés Oldalmagasító elem szabásjegyzéke TANDEMBOX intivo fiók alkalmazásával a DIN EN nov. szerint nincs biztonsági üveg előírva. Az üvegből készült fiókkáva magasító elem a vasalatkereskedőknél beszerezhető lásd külön rendelési infirmációk. A felső élek megmunkálása egy polírozott sima srégített él 1 mm +/-0.5 értékben. X = NL - 60 mm Oldalmagasító elem méretezése nútolt előlap esetén TANDEMBOX intivo fiók alkalmazásával a DIN EN nov. szerint nincs biztonsági üveg előírva. Az üvegből készült fiókkáva magasító elem a vasalatkereskedőknél beszerezhető lásd külön rendelési infirmációk. A felső élek megmunkálása egy polírozott sima srégített él 1 mm +/-0.5 értékben. X = LW mm 31

32 TANDEMBOX intivo Belső fiók keresztosztóval Termék Helyszükséglet NL 32

33 TANDEMBOX intivo Minden alkalommal más, mindig különleges 2a, 2b L-kávák bal/jobb és takarósapkák 9 BOXCAP bal/jobb acél Inox acél Inox 270 mm 358L2702SA2 358L2702IA2 270 mm Z37L260S.D Z37L260I.D 300 mm 358L3002SA2 358L3002IA2 300 mm Z37L290S.D Z37L290I.D 350 mm 358L3502SA2 358L3502IA2 350 mm Z37L340S.D Z37L340I.D 400 mm 358L4002SA2 358L4002IA2 400 mm Z37L390S.D Z37L390I.D 358L4502SA2 358L4502IA2 Z37L440S.D Z37L440I.D 358L5002SA2 358L5002IA2 Z37L490S.D Z37L490I.D 358L5502SA2 358L5502IA2 Z37L540S.D Z37L540I.D 359L6002SA2 359L6002IA2 Z37L590S.D Z37L590I.D 359L6502SA2 359L6502IA2 Z37L640S.D Z37L640I.D Selyemfehér Terrafekete 3 Hátfalrögzítő bal/jobb Korpuszsínek nikkelezett oldal 68 acél Z30D000SL Fém hátfal oldal 69 33

34 TANDEMBOX intivo Belső fiók keresztosztóval 4a, 4b, 7b Előlaptartó bal/jobb és takarósapkák 7a Szögletes keresztosztó nikkelezett nikkelezett acél alumínium ZIF.81D0 Méretre vágáshoz ZRG.1046Z Beleértve Z31A0008 sz.tartóelem és ZIF.82D8 sz. magasító korlát tartó Selyemfehér Terrafekete 5 Előlap nút nélkül Méretre vágáshoz nikkelezett alumínium Z31L1036A 34

35 TANDEMBOX intivo Minden alkalommal más, mindig különleges Tervezés Helyigény a korpuszban Beépítési méretek hátfalnál Szabásméretek 16 mm-es forgácslaphoz Nút nélküli előlap méretre vágása Szögletes keresztosztó méretre vágása B LW - 87 mm A Hátfal 199 mm Fenék Fa hátfal NL - 24 mm KB LW A B Fém hátfal KB Korpuszszélesség LW - 75 mm NL - 22 mm LW NL Belső korpuszszélesség X = LW mm X = LW mm 35

36 TANDEMBOX intivo SPACE CORNER SYNCROMOTION vasalattal és BOXCOVER elemmel Termék Helyszükséglet NL 36

37 TANDEMBOX intivo Minden alkalommal más, mindig különleges 2a, 2b L-kávák bal/jobb és takarósapkák 4 SYNCROMOTION-készlet RAL7037 Névl. hossz acél Inox Műanyag 359L6002SA2 359L6002IA2 Z33D0L00A6 359L6502SA2 359L6502IA2 Selyemfehér Tartalmaz: Terrafekete 4a Előlap-Syncro-vasalat 4f Fugasablon 4 mm 1x Narancssárga 1x 9a, 9b BOXCOVER elől/hátul 4b Sarok-előlapelem 4g BLUMOTION bal/jobb 1x 2x Az üvegből készült fiókkáva magasító elem a vasalatkereskedőknél beszerezhető lásd külön rendelési infirmációk. acél Z36L002G.S Inox Z36L002G.I 4c Syncro előlaprögzítés 4h Sülly.fejű csavar M5 x 25 4x 2x 3 Hátfalrögzítő bal / jobb 4d Görgős előlaprögzítő 4i Műanyag csavar bal/jobb 4.8 x 30 nikkelezett 1x 3x acél Z30D000SL45 4e Kallantyú Korpuszsínek bal/jobb 1x oldal 68 37

38 TANDEMBOX intivo SPACE CORNER SYNCROMOTION vasalattal és BOXCOVER elemmel Tervezés Helyigény a korpuszban Jobb oldali előlap befúrási mérete Bal oldali előlap befúrási mérete Beépítési méretek hátfalnál LW Belső korpuszszélesség LW Belső korpuszszélesség FH Előlapmagasság FH Előlapmagasság FA Előlapráütés FA Előlapráütés 38

39 TANDEMBOX intivo Minden alkalommal más, mindig különleges Tervezés Szabásméretek 16 mm-es forgácslaphoz FB = PM - PtA - SL - PD - FS - ( (FR x 0.586)) LW = (PM - PtA - DistD) x Oldalmagasító elem szabásjegyzéke DistD Korpuszcsatlakozás távolsága FB Előlapszélesség PD NL Ütköző gomb vastagsága TANDEMBOX intivo fiók alkalmazásával a DIN EN nov. szerint nincs biztonsági üveg előírva. FR FS LW Előlaprádiusz Előlapvastagság Belső korpuszszélesség PM PtA SL Tervezési méret Csatlakozókorpusz tervezési mélysége Oldalsó fuga Az üvegből készült fiókkáva magasító elem a vasalatkereskedőknél beszerezhető lásd külön rendelési infirmációk. A felső élek megmunkálása egy polírozott sima srégített él 1 mm +/-0.5 értékben. DYNALOG programmal való tervezést javasolunk! X = NL - 60 mm 39

40 TANDEMBOX intivo SPACE CORNER SYNCROMOTION vasalattal és BOXCOVER elemmel Tervezés Szabásméretek 16 mm-es forgácslaphoz B L LW NL PM PtA Y Fiókfenéklap szélesség Fiókfenéklap-kávahosszúság Belső korpuszszélesség Tervezési méret Csatlakozókorpusz tervezési mélysége Fiókhátfal szélesség DYNALOG programmal való tervezést javasolunk! 40

41 TANDEMBOX intivo SPACE CORNER SYNCROMOTION vasalattal és BOXCAP elemmel Termék Helyszükséglet NL 41

42 TANDEMBOX intivo SPACE CORNER SYNCROMOTION vasalattal és BOXCAP elemmel 2a, 2b L-kávák bal/jobb és takarósapkák 4 SYNCROMOTION-készlet RAL7037 acél Inox Műanyag 359L6002SA2 359L6002IA2 Z33D0L00A6 359L6502SA2 359L6502IA2 Selyemfehér Tartalmaz: Terrafekete 4a Előlap-Syncro-vasalat 4f Fugasablon 4 mm 1x Narancssárga 1x 9 BOXCAP bal/jobb 4b Sarok-előlapelem 4g BLUMOTION bal/jobb 1x 2x acél Inox Z37L590S.D Z37L590I.D 4c Syncro előlaprögzítés 4h Sülly. fejű csavar Z37L640S.D Z37L640I.D M5 x 25 4x 2x 3 Hátfalrögzítő bal / jobb 4d Görgős előlaprögzítő 4i Műanyag csavar bal/jobb 4.8 x 30 nikkelezett 1x 3x acél Z30D000SL45 4e Kallantyú Korpuszsínek bal/jobb 1x oldal 68 42

43 TANDEMBOX intivo Minden alkalommal más, mindig különleges Tervezés Helyigény a korpuszban Jobb oldali előlap befúrási mérete Bal oldali előlap befúrási mérete Beépítési méretek hátfalnál LW Belső korpuszszélesség LW Belső korpuszszélesség FH Előlapmagasság FH Előlapmagasság FA Előlapráütés FA Előlapráütés 43

44 TANDEMBOX intivo SPACE CORNER SYNCROMOTION vasalattal és BOXCAP elemmel Tervezés Szabásméretek 16 mm-es forgácslaphoz FB = PM - PtA - SL - PD - FS - ( (FR x 0.586)) LW = (PM - PtA - DistD) x DistD Korpuszcsatlakozás távolsága PD Ütköző gomb vastagsága FB Előlapszélesség NL FR Előlaprádiusz PM Tervezési méret FS Előlapvastagság PtA Csatlakozókorpusz tervezési mélysége LW Belső korpuszszélesség SL Oldalsó fuga DYNALOG programmal való tervezést javasolunk! 44

45 TANDEMBOX intivo Minden alkalommal más, mindig különleges Tervezés Szabásméretek 16 mm-es forgácslaphoz B L LW NL PM PtA Y Fiókfenéklap szélesség Fiókfenéklap-kávahosszúság Belső korpuszszélesség Tervezési méret Csatlakozókorpusz tervezési mélysége Fiókhátfal szélesség DYNALOG programmal való tervezést javasolunk! 45

46 TANDEMBOX intivo Mosogatós fiók BOXCOVER oldalmagasítóval Termék Helyszükséglet NL 46

47 TANDEMBOX intivo Minden alkalommal más, mindig különleges 2a, 2b L-kávák bal/jobb és takarósapkák 4 Előlaprögzítő frontkihúzású fiókhoz csavarozás* 2x ZSF.5220 acél Inox EXPANDO 2x ZSF.532E 358L4502SA2 358L4502IA2 358L5002SA2 358L5002IA2 * Ø 3.5 x 15 mm L5502SA2 358L5502IA2 Ø 3.5 x 17 mm L6002SA2 359L6002IA2 359L6502SA2 359L6502IA2 Korpuszsínek Selyemfehér Terrafekete oldal 68 9a, 9b BOXCOVER elől/hátul Az üvegből készült fiókkáva magasító elem a vasalatkereskedőknél beszerezhető lásd külön rendelési infirmációk. acél Z36L002G.S Inox Z36L002G.I 3 L-alakú fémhátfal bal/jobb nikkelezett acél Z30D120S.6 47

48 TANDEMBOX intivo Mosogatós fiók BOXCOVER oldalmagasítóval 11 Mosogatókáva bal/jobb 13 Adapter bal/jobb RAL7037 acél Inox Műanyag 358M4504SG 358M4504IG Z30N002.6Z 358M5004SG 358M5004IG 358M5504SG 358M5504IG 358M6004SG 358M6004IG 358M6504SG 358M6504IG Selyemfehér Terrafekete 12 Hátfalrögzítő bal/jobb köztes elemhez nikkelezett acél Z30N000S.04 Fém hátfal oldal 69 48

49 TANDEMBOX intivo Minden alkalommal más, mindig különleges Tervezés Helyigény a korpuszban Beépítési méretek csavaros előlapszerelésnél Befúrási méretek EXPANDO megoldáshoz FA Előlapráütés Szabásméretek 16 mm-es forgácslaphoz Oldalmagasító elem szabásjegyzéke Fenék NL - 22 mm TANDEMBOX intivo fiók alkalmazásával a DIN EN nov. szerint nincs biztonsági üveg előírva. Köztes elem 53 mm KB Korpuszszélesség LW Belső korpuszszélesség NL SPW Mosogatós kávák közötti belső távolság X = NL - 60 mm DYNALOG programmal való tervezést javasolunk! Az üvegből készült fiókkáva magasító elem a vasalatkereskedőknél beszerezhető lásd külön rendelési infirmációk. A felső élek megmunkálása egy polírozott sima srégített él 1 mm +/-0.5 értékben. 49

50 TANDEMBOX intivo Mosogatós fiók BOXCAP oldalmagasítóval Termék Helyszükséglet NL 50

51 TANDEMBOX intivo Minden alkalommal más, mindig különleges 2a, 2b L-kávák bal/jobb és takarósapkák 3 L-alakú fémhátfal bal/jobb nikkelezett acél Inox acél 358L4502SA2 358L4502IA2 Z30D120S.6 358L5002SA2 358L5002IA2 358L5502SA2 358L5502IA2 359L6002SA2 359L6002IA2 359L6502SA2 359L6502IA2 4 Előlaprögzítő frontkihúzású fiókhoz Selyemfehér csavarozás* 2x ZSF.5220 Terrafekete EXPANDO 2x ZSF.532E * Ø 3.5 x 15 mm BOXCAP bal/jobb Ø 3.5 x 17 mm acél Inox Z37L440S.D Z37L440I.D Z37L490S.D Z37L490I.D Korpuszsínek Z37L540S.D Z37L540I.D Z37L590S.D Z37L590I.D oldal 68 Z37L640S.D Z37L640I.D 51

52 TANDEMBOX intivo Mosogatós fiók BOXCAP oldalmagasító elemmel 11 Mosogatókáva bal/jobb 13 Adapter bal/jobb RAL7037 acél Inox Műanyag 358M4504SG 358M4504IG Z30N002.6Z 358M5004SG 358M5004IG 358M5504SG 358M5504IG 358M6004SG 358M6004IG 358M6504SG 358M6504IG Selyemfehér Terrafekete 12 Hátfalrögzítő bal/jobb köztes elemhez nikkelezett acél Z30N000S.04 Fém hátfal oldal 69 52

53 TANDEMBOX intivo Minden alkalommal más, mindig különleges Tervezés Helyigény a korpuszban Beépítési méretek csavaros előlapszerelésnél Befúrási méretek EXPANDO megoldáshoz FA Előlapráütés Szabásméretek 16 mm-es forgácslaphoz Fenék NL - 22 mm Köztes elem 53 mm KB Korpuszszélesség LW Belső korpuszszélesség SPW Mosogatós kávák közötti belső távolság 53

54 Megfelelő fiók a TANDEMBOX intivo-hoz M magasságú fiók Termék Helyszükséglet NL 54

55 TANDEMBOX intivo Minden alkalommal más, mindig különleges 2a, 2b M-kávák bal/jobb és takarósapkák 4 Előlaprögzítő INSERTA-szerelés 2x ZSF.3902 acél Inox csavaros változat 2x ZSF mm 358M2702SA 358M2702IA bepréselős változat 2x ZSF mm 358M3002SA 358M3002IA 350 mm 358M3502SA 358M3502IA 400 mm 358M4002SA 358M4002IA Korpuszsínek 358M4502SA 358M4502IA 358M5002SA 358M5002IA oldal M5502SA 358M5502IA 359M6002SA 359M6002IA 359M6502SA 359M6502IA Selyemfehér Terrafekete 3 Hátfalrögzítő bal/jobb nikkelezett acél Z30M000S.04 Fém hátfal oldal 69 55

56 Megfelelő fiók a TANDEMBOX intivo-hoz M magasságú fiók Tervezés Helyigény a korpuszban Beépítési méretek csavaros előlapszerelésnél Furatméretek INSERTA- és bepréseléses előlapszerelésnél Beépítési méretek hátfalnál Ø min FA Előlapráütés Szabásméretek 16 mm-es forgácslaphoz B LW - 87 mm Hátfal 84 mm LW A B Fenék KB A Fa hátfal NL - 24 mm KB Korpuszszélesség Fém hátfal LW Belső korpuszszélesség LW - 75 mm NL - 22 mm NL 56

57 Megfelelő belső fiók TANDEMBOX intivo-hoz M magasságú belső fiók Termék Helyszükséglet NL * fogantyúval 57

58 Megfelelő belső fiók TANDEMBOX intivo-hoz M magasságú belső fiók 2a, 2b M-kávák bal/jobb és takarósapkák 4a, 4c Előlaptartó bal/jobb nikkelezett acél Inox acél 270 mm 358M2702SA 358M2702IA Beleértve Z31A0008 sz.tartóelem ZIF.80M0 300 mm 358M3002SA 358M3002IA 350 mm 358M3502SA 358M3502IA 5 Előlap nút nélkül 400 mm 358M4002SA 358M4002IA 358M4502SA 358M4502IA nikkelezett 358M5002SA 358M5002IA alumínium 358M5502SA 358M5502IA Méretre vágáshoz Z31L1036A 359M6002SA 359M6002IA 359M6502SA 359M6502IA 6b Fogantyú és rögzítő persely (választható) Selyemfehér RAL7037 Terrafekete Műanyag ZIF.80M7 3 Hátfalrögzítő bal/jobb 6c Fogantyú nikkelezett RAL7037 acél Műanyag Z30M000S.04 ZIF.80M5 Fém hátfal oldal 69 Korpuszsínek oldal 68 58

59 TANDEMBOX intivo Minden alkalommal más, mindig különleges Tervezés Helyigény a korpuszban Előlap befúrási méret rögzítő persely számára Beépítési méretek hátfalnál * ZIF.80M7, 73 mm magasságtól lehetséges Szabásméretek 16 mm-es forgácslaphoz Nút nélküli előlap méretre vágása B LW - 87 mm Hátfal 84 mm LW A B Fenék KB A Fa hátfal NL - 24 mm KB Korpuszszélesség Fém hátfal LW Belső korpuszszélesség X = LW mm LW - 75 mm NL - 22 mm NL 59

60 Megfelelő fiók a TANDEMBOX intivo-hoz N magasságú fiók Termék Helyszükséglet NL 60

61 TANDEMBOX intivo Minden alkalommal más, mindig különleges 2a N-kávák bal/jobb és takarósapkák 4 Előlaprögzítő INSERTA-szerelés 2x ZSF.3902 acél Inox csavaros változat 2x ZSF mm 358N4002SA 358N4002IA bepréselős változat 2x ZSF N4502SA 358N4502IA 358N5002SA 358N5002IA 358N5502SA 358N5502IA Korpuszsínek Selyemfehér oldal 68 Terrafekete 3 Hátfalrögzítő bal/jobb nikkelezett acél Z30N000S.04 Fém hátfal oldal 69 61

62 Megfelelő fiók a TANDEMBOX intivo-hoz N magasságú fiók Tervezés Helyigény a korpuszban Beépítési méretek csavaros előlapszerelésnél Furatméretek INSERTA- és bepréseléses előlapszerelésnél Beépítési méretek hátfalnál Ø min FA Előlapráütés Szabásméretek 16 mm-es forgácslaphoz B LW - 87 mm Hátfal 69 mm LW A B Fenék KB A Fa hátfal NL - 24 mm KB Korpuszszélesség Fém hátfal LW Belső korpuszszélesség LW - 75 mm NL - 22 mm NL 62

63 Megfelelő fiók a TANDEMBOX intivo-hoz SPACE CORNER, SYNCROMOTION megoldással Termék Helyszükséglet NL 63

64 Megfelelő fiók a TANDEMBOX intivo-hoz SPACE CORNER, SYNCROMOTION megoldással 2a, 2b M-kávák bal/jobb és takarósapkák 4 SYNCROMOTION-készlet RAL7037 acél Inox Műanyag 359M6002SA 359M6002IA Z33M00E0A6 359M6502SA 359M6502IA Selyemfehér Tartalmaz: Terrafekete 4a Előlap-Syncro-vasalat 4f Fugasablon 4 mm 1x Narancssárga 1x 3 Hátfalrögzítő bal / jobb 4b Sarok-előlapelem 4g BLUMOTION bal/jobb nikkelezett 1x 2x acél Z30M000S.45 4c Syncro előlaprögzítés 4h Sülly.fejű csavar M5 x 25 Fém hátfal oldal 69 2x 2x 4d Görgős előlaprögzítő 4i Műanyag csavar bal/jobb 4.8 x 30 1x 3x 4e Kallantyú Korpuszsínek bal/jobb 1x oldal 68 64

65 TANDEMBOX intivo Minden alkalommal más, mindig különleges Tervezés Helyigény a korpuszban Jobb oldali előlap befúrási mérete Bal oldali előlap befúrási mérete Beépítési méretek hátfalnál 9 20 LW Belső korpuszszélesség LW Belső korpuszszélesség FH Előlapmagasság FH Előlapmagasság FA Előlapráütés FA Előlapráütés 65

66 Megfelelő fiók a TANDEMBOX intivo-hoz SPACE CORNER, SYNCROMOTION megoldással Tervezés Szabásméretek 16 mm-es forgácslaphoz FB = PM - PtA - SL - PD - FS - ( (FR x 0.586)) LW = (PM - PtA - DistD) x DistD Korpuszcsatlakozás távolsága PD Ütköző gomb vastagsága FB Előlapszélesség NL FR Előlaprádiusz PM Tervezési méret FS Előlapvastagság PtA Csatlakozókorpusz tervezési mélysége LW Belső korpuszszélesség SL Oldalsó fuga DYNALOG programmal való tervezést javasolunk! 66

67 TANDEMBOX intivo Minden alkalommal más, mindig különleges Tervezés Szabásméretek 16 mm-es forgácslaphoz B L LW NL PM PtA Y Fiókfenéklap szélesség Fiókfenéklap-kávahosszúság Belső korpuszszélesség Tervezési méret Csatlakozókorpusz tervezési mélysége Fiókhátfal szélesség DYNALOG programmal való tervezést javasolunk! 67

68 TANDEMBOX intivo Korpuszsínek és felcsavarozási pozíciók Korpuszsín kg Korpuszsínek bal/jobb Rögzítés a korpuszon 30 kg 50 kg 65 kg 270 mm 300 mm 350 mm B B B01 A facsavar Ø 4 x 15 mm B eurocsavar Cikkszám: mm B B B B B B B B B B B B B B Korpuszsín kg Korpuszsín kg Rögzítés a korpuszon Rögzítés a korpuszon A facsavar Ø 4 x 15 mm B eurocsavar Cikkszám: A facsavar Ø 4 x 15 mm B eurocsavar Cikkszám:

69 TANDEMBOX intivo Tartozékok fémhátfal Tervezés N-hátfal Szélesség kiszámítása xxx = LW - 28 nikkelezett acél Z30NxxxS.6 Selyemfehér Terrafekete A M-hátfal LW 16 nikkelezett acél Z30MxxxS.6 LW Belső korpuszszélesség xxx szélesség példa: D-hátfal belső korpuszszélesség 567 mm - 28 mm = 539 mm hátfalszélesség Rendelés: Z30M539S fehér színben nikkelezett acél Z30DxxxS.6 Szabásméretek 16 mm-es forgácslaphoz Fenék Optimális fenéklapmegmunkáláshoz központosított fúró használatát javasoljuk. Központosított fúró Facsavarok előfúrásához A NL - 22 mm LW Belső korpuszszélesség M01.ZZ03 LW - 75 mm NL 69

70 TANDEMBOX intivo Szerelés BOXCOVER 1 változat Előlap és BOXCOVER szerelése 70

71 TANDEMBOX intivo Minden alkalommal más, mindig különleges BOXCOVER 2 változat érzékeny előlapokhoz Előlap és BOXCOVER szerelése 71

72 TANDEMBOX intivo Szerelés BOXCAP 1 változat Előlap és BOXCAP szerelése 72

73 TANDEMBOX intivo Minden alkalommal más, mindig különleges BOXCAP 2 változat érzékeny előlapokhoz Előlap és BOXCAP szerelése 73

74 TANDEMBOX intivo Szerelés Belső fiók osztóelemmel Előlap szerelése 74

75 TANDEMBOX intivo Minden alkalommal más, mindig különleges Belső fiók osztóelemmel Előlap szerelése 75

76 TANDEMBOX intivo Szerelés Belső fiók osztóelemmel BOXCOVER szerelése Tartórész szerelése korpuszszélességtől 76

77 TANDEMBOX intivo Minden alkalommal más, mindig különleges Belső fiók keresztosztóval Előlap szerelése 77

78 TANDEMBOX intivo Szerelés Belső fiók keresztosztóval Előlap szerelése 78

79 TANDEMBOX intivo Minden alkalommal más, mindig különleges Belső fiók keresztosztóval BOXCAP szerelése Tartórész szerelése korpuszszélességtől 79

80 Megfelelő fiók a TANDEMBOX intivo-hoz Szerelés M és N magasságú fiókoknál Előlap szerelése 80

81 Megfelelő belső fiók TANDEMBOX intivo-hoz Szerelés Belső fiók Előlap szerelése Tartórész szerelése Előlap szerelése korpuszszélességtől 81

82 Megfelelő belső fiók TANDEMBOX intivo-hoz Szerelés Belső fiók Fogantyú és kapcsolóelem szerelése középre helyezni 82

83 TANDEMBOX intivo Minden alkalommal más, mindig különleges Belső fiók Fogantyú és kapcsolóelem szerelése Rögzítő persely aktíválása kireteszelés Rögzítő persely kioldása 83

84 TANDEMBOX intivo Beállítás BOXCOVER és BOXCAP beállítása d 3 84

85 TANDEMBOX intivo Minden alkalommal más, mindig különleges BOXCOVER és BOXCAP beállítása 1 1a Dőlésszög állítás Kireteszelni Az óramutató járásának irányában való elfordításával az állítócsavar hozzáférhetővé válik. A csavarhúzó behelyezésével a beállítás elvégezhető. 85

86 TANDEMBOX intivo Beállítás BOXCOVER és BOXCAP beállítása 1b Beállítás Előlap felső szélének befelé állítása Előlap felső szélének kifelé állítása Mindkét oldali állítás szükséges. 1c Reteszelés 1d 400 mm-nél magasabb előlapoknál utána kell feszíteni. A csavarhúzó eltávolításával a reteszelés automaikusan megtörténik. Ez a reteszelés az előlap stabilitását szolgálja. Kiegészítő stabilitáshoz a nyíl irányában kell elfordítani. Újbóli beállításnál a feszítést ki kell oldani. 86

87 TANDEMBOX intivo Minden alkalommal más, mindig különleges BOXCOVER és BOXCAP beállítása 2 Magassági állítás 3 Oldalirányú állítás Mindkét oldali állítás szükséges. 87

88 Megfelelő fiók a TANDEMBOX intivo-hoz Beállítás M és N magasságú fiókoknál Magassági állítás Oldalirányú állítás Mindkét oldali állítás szükséges. 88

89 TANDEMBOX intivo Leszerelés BOXCOVER és BOXCAP leszerelése Előlap leszerelése 89

90 TANDEMBOX intivo Leszerelés BOXCOVER Oldalmagasító elem leszerelése 2 90

91 TANDEMBOX intivo Minden alkalommal más, mindig különleges BOXCOVER 1 változat BOXCOVER 2 változat érzékeny előlapokhoz BOXCOVER leszerelése BOXCOVER leszerelése 91

92 TANDEMBOX intivo Leszerelés BOXCAP 2 változat érzékeny előlapokhoz BOXCAP leszerelése BOXCAP 1 változat BOXCAP leszerelése 92

93 TANDEMBOX intivo Minden alkalommal más, mindig különleges Belső fiók magasító elemmel vagy keresztkorláttal BOXCOVER és BOXCAP leszerelése Előlap leszerelése 93

94 TANDEMBOX intivo Leszerelés Belső fiók osztóelemmel Oldalmagasító elem leszerelése 2 94

95 TANDEMBOX intivo Minden alkalommal más, mindig különleges Belső fiók osztóelemmel BOXCOVER leszerelése 95

96 TANDEMBOX intivo Leszerelés Belső fiók keresztosztóval BOXCAP leszerelése

97 Megfelelő fiók a TANDEMBOX intivo-hoz Leszerelés M és N magasságú fiókoknál Előlap leszerelése 97

98 Megfelelő belső fiók TANDEMBOX intivo-hoz Leszerelés Belső fiók Előlap leszerelése 98

99 ORGA-LINE Jó benyomás keltésére a konyhában ORGA-LINE osztórendszerrel, a Blum vevőinek egy magas minőségű belső osztórendszert kínál. A variálhatóan beépíthető tálcákkal, kereszt- és hosszanti osztókkal az ORGA-LINE minden fiókban rendet teremt. Így vevőjének minden gyorsan kézhez kerül. A TANDEMBOX intivo designban és színben egységes fiókjainak harmonikus megjelenési képéhez nyújt segítséget az ORGA-LINE osztórendszer. A fiókhoz a meglévő ORGA-LINE-megoldások alkalmazhatók. Az öt konyhazóna A konyhát öt területre ill. konyhazónára lenne felosztani: Élelmiszertárolás, tálalás, mosogatás, előkészítés és főzés/sütés. ORGA-LINE megoldásokat kínál az öt konyhazóna speciális követelményeire. Mosogatás A mosogató és az edénymosó mellett itt kap helyet a hulladékgyűjtő valamint a tisztítóeszközök és a tisztítószerek. Élelmiszertárolás Itt olyan használatos élelmiszereket tárolunk, mint a konzervek, rizs és tészta valamint a hűtött élelmiszerek. Előkészítés Ideális módon a mosogató és a tűzhely között rendezzük be a konyha fő munkaterületét. Az előkészítési tevékenységek számára a munkaeszközök, vágódeszkák, kések valamint a fűszerek is könnyen elérhetők kell hogy legyenek. Tálalás Ebben a zónában az edényeket, poharakat és evőeszközöket tárolunk. Ideállis módon a mosogató közelében található, így a be- és kipakolás könnyen megy. Főzés/sütés Ez a főzés és a sütés területe. Edényeket, serpenyőket és főző készleteket kell itt elhelyeznünk. 99

100 ORGA-LINE TANDEMBOX intivo fiókhoz Élelmiszerek Termék Leírás A tárolótér a fiókokban kereszt és hosszanti alkatrészekkel rugalmasan alakítható. Az élelmiszerek áttekinthetően, biztonságosan és jól hozzáférhetően tárolhatók. Elég egy pillantás a kamraszekrénybe és már lehet is írni a bevásárló listát. Helyszükséglet KB LW NL Korpuszszélesség Belső korpuszszélesség Rögzítőprofil keresztosztóhoz hosszanti osztó Keresztosztó Tárolás zóna 100

101 Készlet tartalma ORGA-LINE-készlet korpuszszélességhez korpuszszélesség [mm] x QT 1 x QT, 2 x LT 1 x QT, 3 x LT Korpuszszélesség acél Inox 275 mm ZFL.27BUS4 ZFL.27BUI4 2 x QT 2 x QT 3 x LT 2 x QT 6 x LT 300 mm 400 mm ZFL.30BUS4 ZFL.40BUS4 ZFL.30BUI4 ZFL.40BUI4 ZFL.45BUS4 ZFL.45BUI4 ZFL.50BUS4 ZFL.50BUI4 SPACE CORNER ZFL.55BUS4 ZFL.55BUI4 1 x QT méretre vágáshoz 2 x LT 800 mm ZFL.60BUS4 ZFL.80BUS4 ZFL.60BUI4 ZFL.80BUI4 900 mm ZFL.90BUS4 ZFL.90BUI4 Különleges korpuszszélességekhez: Méretre vágandó keresztosztó oldal mm ZFL.10BUS4 ZFL.10BUI mm ZFL.12BUS4 ZFL.12BUI4 QT keresztosztó LT hosszanti osztó ORGA-LINE-készlet 500 korpuszszélességekhez Rögzítőprofil keresztosztóhoz Korpuszszélesség acél Inox 275 mm ZFL.27BUS6 ZFL.27BUI6 300 mm ZFL.30BUS6 ZFL.30BUI6 acél Inox 400 mm ZFL.40BUS6 ZFL.40BUI6 Z49L422S Z49L422I ZFL.45BUS6 ZFL.45BUI6 Z49L472S Z49L472I ZFL.50BUS6 ZFL.50BUI6 Z49L522S Z49L522I ZFL.55BUS6 ZFL.55BUI6 Z49L572S Z49L572I ZFL.60BUS6 ZFL.60BUI6 Z49L622S Z49L622I 800 mm ZFL.80BUS6 ZFL.80BUI6 900 mm ZFL.90BUS6 ZFL.90BUI6 Selyemfehér mm ZFL.10BUS6 ZFL.10BUI6 Terrafekete mm ZFL.12BUS6 ZFL.12BUI6 101

102 ORGA-LINE fiókoknak Evőeszközök Termék Leírás Fiókokban a magas szintű ORGA-LINE-készletek mosogatógépben tisztítható rozsdamentes tálcákkal gondoskodnak az eszközválasztékok tiszta vonalairól. Az egyes evőeszköztartó tálcák szükség szerint összeállíthatók és kiemelhetők az egyes étkezéseknek vagy kerti partiknak megfelelően. Helyszükséglet KB LW NL Korpuszszélesség Belső korpuszszélesség -es korpuszszélességtől teljes fiókfelosztás javasolt Tálalás zóna 102

103 TANDEMBOX intivo Minden alkalommal más, mindig különleges Korpuszszéleség 275 mm Korpuszszéleség ZSI.450BI1N ZSI.45VEI4 ZSI.500BI1N ZSI.45VEI6 ZSI.550BI1N ZSI.45VEI7 ZSI.600BI1N ZSI.45VEI8 ZSI.650BI1N ZSI.45VEI9 Korpuszszélesség 300/350 mm Korpuszszéleség 2x ZSI.450BI1N ZSI.50VEI4 2x ZSI.500BI1N ZSI.50VEI6 2x ZSI.550BI1N ZSI.50VEI7 2x ZSI.600BI1N ZSI.50VEI8 2x ZSI.650BI1N ZSI.50VEI9 Korpuszszéleség 400 mm Korpuszszéleség ZSI.450BI3N ZSI.55VEI4 ZSI.500BI3 ZSI.55VEI6 ZSI.550BI3 ZSI.55VEI7 ZSI.600BI3 ZSI.55VEI8 ZSI.650BI3 ZSI.55VEI9 103

104 ORGA-LINE fiókoknak Evőeszközök Korpuszszéleség Korpuszszéleség mm ZSI.60VEI4 ZSI.10VEI4 ZSI.60VEI6 ZSI.10VEI6 ZSI.60VEI7 ZSI.10VEI7 ZSI.60VEI8 ZSI.10VEI8 ZSI.60VEI9 ZSI.10VEI9 Korpuszszéleség 800 mm Korpuszszéleség mm ZSI.80VEI4 ZSI.12VEI4 ZSI.80VEI6 ZSI.12VEI6 ZSI.80VEI7 ZSI.12VEI7 ZSI.80VEI8 ZSI.12VEI8 ZSI.80VEI9 ZSI.12VEI9 Korpuszszéleség 900 mm SPACE CORNER tervezési mérete mm ZSI.90VEI4 ZSI.450BI3E ZSI.90VEI6 ZSI.500BI3E ZSI.90VEI7 ZSI.90VEI8 ZSI.90VEI9 104

105 ORGA-LINE fiókoknak Apróságok Termék Leírás Egy olyan fiók, amiben mindenféle apróság tárolható, egy konyhában nélkülözhetetlen. A masszív rozsdamentes tálcákban minden a helyére talál. Ceruza, jegyzettömb vagy csipesz ezek a kis segítségek gyorsan kézre állnak ha szükség van rájuk. Helyszükséglet KB LW NL Korpuszszélesség Belső korpuszszélesség -es korpuszszélességtől teljes fiókfelosztás javasolt Tálalás zóna 105

106 ORGA-LINE fiókoknak Apróságok Korpuszszéleség 800 mm ZSI.80VKI4 ZSI.80VKI6 ZSI.80VKI7 ZSI.80VKI8 ZSI.80VKI9 Korpuszszélesség mm Korpuszszéleség 900 mm ZSI.450BI1N ZSI.90VKI4 ZSI.500BI1N ZSI.90VKI4 ZSI.550BI1N ZSI.90VKI7 ZSI.600BI1N ZSI.90VKI8 ZSI.650BI1N ZSI.90VKI9 Korpuszszélesség 450 Korpuszszéleség mm ZSI.450MI3 ZSI.10VKI4 ZSI.500MI3 ZSI.10VKI6 ZSI.550MI3 ZSI.10VKI7 ZSI.600MI3 ZSI.10VKI8 ZSI.650MI3 ZSI.10VKI9 Korpuszszéleség SPACE CORNER tervezési mérete mm ZSI.60VKI4 ZSI.450MI3E ZSI.60VKI6 ZSI.500MI3E ZSI.60VKI7 ZSI.60VKI8 ZSI.60VKI9 106

107 ORGA-LINE TANDEMBOX intivo fiókhoz Tányérok Termék Leírás Tányérokat teljes kihúzású fiókban tárolni? Az ORGA-LINE-tányértartó lehetővé teszi ezt az ergonómikus megoldást sarokszekrény esetén is. Tányértartónként 12 tányér biztonságosan és csúszásmentesen tárolható. Kényelmesen kiemelhetők és biztonságosan szállíthatók. Így egy nagy asztal is gyorsan megteríthető. Helyszükséglet KB LW NL Korpuszszélesség Belső korpuszszélesség Tálalás zóna 107

108 ORGA-LINE TANDEMBOX intivo fiókhoz Tányérok Tányértartó szín tányér átmérő Teljes magasság Tányérok rakodási magassága: mm 171 mm 144 mm RAL7037 Műanyag ZTH.0350 Javaslat frontkihúzású fiókok mennyiségére 450 névleges hosszúságokhoz érvényes): korpuszszélesség: 400 mm 800 mm mm 2 db 4 db 6 db Javasolt mennyiség SPACE-CORNER-nél az alábbi tervezési méretig: az alábbi tervezési mérettől: mm mm 2 db 3 db 108

109 ORGA-LINE TANDEMBOX intivo fiókhoz Műanyag tárolóedények Termék Leírás ORGA-LINE véget vet a szükséges tároló dobozok keresgélésének. A sarokszekrény teljes kihúzású fiókjaiban minden élelmiszertároló első pillantásra látható. A kereszt és hoszszanti osztók a rendről gondoskodnak. A megfelelő műanyag tárolódobozok fedelei is így gyorsan megtalálhatók. Helyszükséglet KB LW NL Korpuszszélesség Belső korpuszszélesség Rögzítőprofil keresztosztóhoz hosszanti osztó Keresztosztó Tálalás zóna 109

110 ORGA-LINE TANDEMBOX intivo fiókhoz Műanyag tárolóedények ORGA-LINE-készlet 450 korpuszszélességekhez Korpuszszélesség 275 mm acél ZFL.27BUS4 Inox ZFL.27BUI4 Készlet tartalma 300 mm ZFL.30BUS4 ZFL.30BUI4 korpuszszélesség [mm] 400 mm ZFL.40BUS4 ZFL.40BUI ZFL.45BUS4 ZFL.45BUI4 ZFL.50BUS4 ZFL.50BUI4 1 x QT 1 x QT 2 x LT 1 x QT 3 x LT 800 mm ZFL.55BUS4 ZFL.60BUS4 ZFL.80BUS4 ZFL.55BUI4 ZFL.60BUI4 ZFL.80BUI4 900 mm ZFL.90BUS4 ZFL.90BUI mm ZFL.10BUS4 ZFL.10BUI4 SPACE CORNER mm ZFL.12BUS4 ZFL.12BUI4 1 x QT méretre vágáshoz 2 x LT Rögzítőprofil keresztosztóhoz Különleges korpuszszélességekhez: Méretre vágandó keresztosztó oldal 140 QT keresztosztó acél Inox LT hosszanti osztó Z49L422S Z49L422I Z49L472S Z49L472I Z49L522S Z49L522I Z49L572S Z49L572I Z49L622S Z49L622I Selyemfehér Terrafekete Tálalás zóna 110

111 ORGA-LINE fiókoknak Tisztítóeszközök Termék Leírás A mosogatószekrény alsó részében belső fiók esetén rend uralkodik. ORGA-LINE belső felosztással a tisztítószerek, a szivacsok, konyharuhák vagy szemeteszsákok áttekinthetően tárolhatók. A rozsdamentes acélból és műanyag alkatrészekből készült tálcák mosogatógépben tisztíthatók és így különösen higiénikusak. Helyszükséglet KB LW NL Korpuszszélesség Belső korpuszszélesség -es korpuszszélességtől teljes fiókfelosztás javasolt Mosogatás zóna 111

112 ORGA-LINE fiókoknak Tisztítóeszközök Korpuszszéleség Korpuszszéleség mm ZSI.60VUI4 ZSI.10VUI4 ZSI.60VUI6 ZSI.10VUI6 ZSI.60VUI7 ZSI.10VUI7 ZSI.60VUI8 ZSI.10VUI8 ZSI.60VUI9 ZSI.10VUI9 Korpuszszéleség 800 mm Korpuszszéleség mm ZSI.80VUI4 ZSI.12VUI4 ZSI.80VUI6 ZSI.12VUI6 ZSI.80VUI7 ZSI.12VUI7 ZSI.80VUI8 ZSI.12VUI8 ZSI.80VUI9 ZSI.12VUI9 Korpuszszéleség 900 mm ZSI.90VUI4 ZSI.90VUI6 ZSI.90VUI7 ZSI.90VUI8 ZSI.90VUI9 112

113 ORGA-LINE TANDEMBOX intivo fiókhoz Szelektív hulladéktároló és tisztítószerek Termék Leírás Az ORGA-LINE üvegtartó kádban a tisztítószerek higiénikusan tárolhatók és egy köztes fallal tisztán elválaszthatók a hulladéktároló edényektől. Így lesz tiszta ügy a hulladékszétválasztás. Helyszükséglet KB LW NL Korpuszszélesség Belső korpuszszélesség Rögzítőprofil keresztosztóhoz Köztes fal Keresztosztó 900 mm-es korpuszszélességtől Üvegtartó kád Mosogatás zóna 113

114 ORGA-LINE TANDEMBOX intivo fiókhoz Szelektív hulladéktároló és tisztítószerek Készlet tartalma ORGA-LINE-készlet 300 mm korpuszszélességhez 3 x QT, 1 x FW 4 x QT, 1 x FW acél ZFL.30BFS4 Inox ZFL.30BFI4 5 x QT, 1 x FW ZFL.30BFS6 ZFL.30BFS7 ZFL.30BFI6 ZFL.30BFI7 ZFL.30BFS8 ZFL.30BFI8 FW Üvegtartó kád ZFL.30BFS9 ZFL.30BFI9 QT Keresztosztó Rögzítőprofil keresztosztóhoz Köztes fal acél Inox acél Inox Z49L422S Z49L422I Z46L420S Z46L420I Z49L472S Z49L472I Z46L470S Z46L470I Z49L522S Z49L522I Z46L520S Z46L520I Z49L572S Z49L572I Z46L570S Z46L570I Z49L622S Z49L622I Z46L620S Z46L620I Selyemfehér Terrafekete 900 mm korpuszszélességtől egy kiegészítő köztes fal szükséges. Mosogatás zóna 114

115 ORGA-LINE fiókoknak Segédeszközök, kések és elektromos kisgépek Termék Leírás Helyszükséglet Az ORGA-LINE belső felosztások konyhai segédeszközök, kések és elektromos kisgépek fiókban való áttekinthető és biztonságos tárolását segítik elő. Minden, amire az étel elkészítése során szüksége van, itt biztosan tárolhat. Az ORGA-LINE-késtartóban akár kilenc különböző méretű kés biztonságosan tárolható. Az alátámasztó alkatrésznek köszönhetően a nagyobb, nehezebb markolatú kések is biztonságosan behelyezhetők. KB LW NL Korpuszszélesség Belső korpuszszélesség -es korpuszszélességtől teljes fiókfelosztás javasolt Előkészítés zóna 115

116 ORGA-LINE fiókoknak Segédeszközök, kések és elektromos kisgépek Korpuszszélesség mm Korpuszszéleség 800 mm ZSI.450BI1N ZSI.80VUI4 ZSI.500BI1N ZSI.80VUI6 ZSI.550BI1N ZSI.80VUI7 ZSI.600BI1N ZSI.80VUI8 ZSI.650BI1N ZSI.80VUI9 Korpuszszélesség 400 Korpuszszéleség 900 mm ZSI.450FI2N ZSI.90VUI4 ZSI.500FI2N ZSI.90VUI6 ZSI.550FI2N ZSI.90VUI7 ZSI.600FI2N ZSI.90VUI8 ZSI.650FI2N ZSI.90VUI9 Korpuszszéleség Korpuszszéleség mm ZSI.60VUI4 ZSI.10VUI4 ZSI.60VUI6 ZSI.10VUI6 ZSI.60VUI7 ZSI.10VUI7 ZSI.60VUI8 ZSI.10VUI8 ZSI.60VUI9 ZSI.10VUI9 Előkészítés zóna 116

117 TANDEMBOX intivo Minden alkalommal más, mindig különleges Korpuszszéleség mm ZSI.12VUI4 ZSI.12VUI6 ZSI.12VUI7 ZSI.12VUI8 ZSI.12VUI9 SPACE CORNER tervezési mérete mm ZSI.450FI3 ZSI.500FI3 Késtartó szín 400 mm-es korpuszszélességtől alkalmazható Külön rögzíthető vagy az osztórendszerbe helyezhető. RAL7037 Műanyag ZSZ.02M0 117

118 ORGA-LINE TANDEMBOX intivo fiókhoz Nyitott élelmiszerek Termék Leírás Aki sok élelmiszert akar a konyhájában tárolni, kiegészítő tárolótérre van szüksége. A fő munkaterület közelében tároljuk az olyan nyitott élelmiszereket, mint a liszt, a cukor és a rizs. A keresztés hosszanti osztók rendről és áttekinthetőségről gondoskodnak. Így a szükséges hozzávalók gyorsan kézre állnak, ha szükség van rájuk. Helyszükséglet KB LW NL Korpuszszélesség Belső korpuszszélesség Rögzítőprofil keresztosztóhoz hosszanti osztó Keresztosztó Előkészítés zóna 118

119 Készlet tartalma ORGA-LINE-készlet korpuszszélességhez korpuszszélesség [mm] x QT 1 x QT, 2 x LT 1 x QT, 3 x LT Korpuszszélesség acél Inox 275 mm ZFL.27BUS4 ZFL.27BUI4 2 x QT 2 x QT 3 x LT 2 x QT 6 x LT 300 mm 400 mm ZFL.30BUS4 ZFL.40BUS4 ZFL.30BUI4 ZFL.40BUI4 ZFL.45BUS4 ZFL.45BUI4 ZFL.50BUS4 ZFL.50BUI4 SPACE CORNER ZFL.55BUS4 ZFL.55BUI4 1 x QT méretre vágáshoz 2 x LT 800 mm ZFL.60BUS4 ZFL.80BUS4 ZFL.60BUI4 ZFL.80BUI4 900 mm ZFL.90BUS4 ZFL.90BUI4 Különleges korpuszszélességekhez: Méretre vágandó keresztosztó oldal mm ZFL.10BUS4 ZFL.10BUI mm ZFL.12BUS4 ZFL.12BUI4 QT keresztosztó LT hosszanti osztó ORGA-LINE-készlet 500 korpuszszélességekhez Rögzítőprofil keresztosztóhoz Korpuszszélesség acél Inox 275 mm ZFL.27BUS6 ZFL.27BUI6 300 mm ZFL.30BUS6 ZFL.30BUI6 acél Inox 400 mm ZFL.40BUS6 ZFL.40BUI6 Z49L422S Z49L422I ZFL.45BUS6 ZFL.45BUI6 Z49L472S Z49L472I ZFL.50BUS6 ZFL.50BUI6 Z49L522S Z49L522I ZFL.55BUS6 ZFL.55BUI6 Z49L572S Z49L572I ZFL.60BUS6 ZFL.60BUI6 Z49L622S Z49L622I 800 mm ZFL.80BUS6 ZFL.80BUI6 900 mm ZFL.90BUS6 ZFL.90BUI6 Selyemfehér mm ZFL.10BUS6 ZFL.10BUI6 Terrafekete mm ZFL.12BUS6 ZFL.12BUI6 119

120 ORGA-LINE TANDEMBOX intivo fiókhoz Fűszerek Termék Leírás Az ételkészítés és főzés során a szükséges fűszereknek mindenkor kéznél kell lenni. Az ORGA-LINE-fűszertartóban minden fűszeres edény, legyen az kicsi vagy nagy, biztonságosan tárolható. Szélesebb fiókoknál a fűszertartó egy kiegészítő rögzítéssel a fenéklaphoz csavarozható. Ezenkívül könnyen tisztítható akár mosogatógépben is. Helyszükséglet KB LW NL Korpuszszélesség Belső korpuszszélesség Rögzítőprofil keresztosztóhoz hosszanti osztó Keresztosztó Fűszertartó Előkészítés zóna 120

121 TANDEMBOX intivo Minden alkalommal más, mindig különleges Készlet tartalma ORGA-LINE-készlet 450 korpuszszélességekhez korpuszszélesség [mm] Korpuszszélesség acél Inox 1 x QT 1 x QT, 2 x LT 300 mm ZFL.30BUS4 ZFL.30BUI4 400 mm ZFL.40BUS4 ZFL.40BUI4 2 x QT 2 x QT, 3 x LT ZFL.45BUS4 ZFL.45BUI4 ORGA-LINE-készlet 600 korpuszszélességekhez Különleges korpuszszélességekhez: Méretre vágandó keresztosztó oldal 140 QT keresztosztó Korpuszszélesség acél Inox LT hosszanti osztó 300 mm ZFL.30BUS6 ZFL.30BUI6 400 mm ZFL.40BUS6 ZFL.40BUI6 Rögzítőprofil keresztosztóhoz ZFL.45BUS6 ZFL.45BUI6 acél Inox Fűszertartó Z49L422S Z49L422I Z49L472S Z49L472I szín Inox Z49L522S Z49L522I 120 Korpuszszélesség Szélesség Z49L572S Z49L622S Z49L572I Z49L622I B mm 400 mm 212 mm 312 mm 2 db 2 db ZFZ.30G0I ZFZ.40G0I Selyemfehér 362 mm 2 db ZFZ.45G0I Terrafekete 121

122 ORGA-LINE TANDEMBOX intivo fiókhoz Üvegek Termék Leírás Magas frontkihúzású fiókban bármely méretű üveg jól tárolható. A rugalmas keresztosztók kiegészítő módon gondoskodnak a biztos tartásról. Az ecet és az olaj egy mozdulattal kézhez kerülhet. A higiénikus rozsdamentes üvegtartó kád könnyen tisztítható. Helyszükséglet KB LW NL Korpuszszélesség Belső korpuszszélesség Rögzítőprofil keresztosztóhoz Keresztosztó Üvegtartó kád Előkészítés zóna 122

123 TANDEMBOX intivo Minden alkalommal más, mindig különleges Üvegtartó kád-készlet tartalma ORGA-LINE-készlet 275 mm korpuszszélességhez 3 x QT, 1 x FW 4 x QT, 1 x FW acél ZFL.27BFS4 Inox ZFL.27BFI4 5 x QT, 1 x FW ZFL.27BFS6 ZFL.27BFS7 ZFL.27BFI6 ZFL.27BFI7 ZFL.27BFS8 ZFL.27BFI8 FW Üvegtartó kád ZFL.27BFS9 ZFL.27BFI9 QT keresztosztó Rögzítőprofil keresztosztóhoz ORGA-LINE-készlet 300 mm korpuszszélességhez acél Inox acél Inox Z49L422S Z49L422I ZFL.30BFS4 ZFL.30BFI4 Z49L472S Z49L472I ZFL.30BFS6 ZFL.30BFI6 Z49L522S Z49L522I ZFL.30BFS7 ZFL.30BFI7 Z49L572S Z49L572I ZFL.30BFS8 ZFL.30BFI8 Z49L622S Z49L622I ZFL.30BFS9 ZFL.30BFI9 Selyemfehér Terrafekete 123

124 ORGA-LINE TANDEMBOX intivo fiókhoz Üvegek és vágódeszkák Termék Leírás Magas fiókokban az üvegek mellett a vágódeszkák is állítva tárolhatók. Ez az ergonómikus megoldás megakadályozza a vágódeszkák utáni hosszas keresgélést és óvja a gerincet is. Ha véletlenül nyomot hagy az üveg, az sem gond. Az ORGA-LINE kiemelhető rozsdamentes üvegtartó kádja könnyen tisztítható. Helyszükséglet KB LW NL Korpuszszélesség Belső korpuszszélesség Rögzítőprofil keresztosztóhoz Köztes fal Keresztosztó 400 mm-es korpuszszélességtől Üvegtartó kád Előkészítés zóna 124

125 TANDEMBOX intivo Minden alkalommal más, mindig különleges Készlet tartalma ORGA-LINE-készlet 300 mm korpuszszélességhez 400 mm-es korpuszszélességtől 3 x QT, 1 x FW 4 x QT, 1 x FW acél ZFL.30BFS4 Inox ZFL.30BFI4 5 x QT, 1 x FW ZFL.30BFS6 ZFL.30BFS7 ZFL.30BFI6 ZFL.30BFI7 ZFL.30BFS8 ZFL.30BFI8 FW Üvegtartó kád ZFL.30BFS9 ZFL.30BFI9 QT keresztosztó Rögzítőprofil keresztosztóhoz Köztes fal acél Inox acél Inox Z49L422S Z49L422I Z46L420S Z46L420I Z49L472S Z49L472I Z46L470S Z46L470I Z49L522S Z49L522I Z46L520S Z46L520I Z49L572S Z49L572I Z46L570S Z46L570I Z49L622S Z49L622I Z46L620S Z46L620I Selyemfehér Terrafekete korpuszszélességtől 1 db-ot pótlólag kell használni korpuszszélességtől 2 db-ot pótlólag kell használni 125

126 ORGA-LINE TANDEMBOX intivo fiókhoz Üvegek és élelmiszerek Termék Leírás ORGA-LINE-nak köszönhetően az élelmiszerek is jól kombinálhatók az üvegekkel. A magas oldalfalak és a rugalmas kereszt- és hosszanti osztók biztos tartást adnak az üvegeknek és az élelmiszereknek. A kiemelhető rozsdamentes üvegtartó káddal a tisztítás gyerekjáték. Helyszükséglet KB LW NL Korpuszszélesség Belső korpuszszélesség Rögzítőprofil keresztosztóhoz hosszanti osztó Köztes fal Keresztosztó Üvegtartó kád Előkészítés zóna 126

127 TANDEMBOX intivo Minden alkalommal más, mindig különleges Készlet tartalma ORGA-LINE-készlet 300 mm korpuszszélességhez 3 x QT, 1 x FW 4 x QT, 1 x FW acél ZFL.30BFS4 Inox ZFL.30BFI4 5 x QT, 1 x FW ZFL.30BFS6 ZFL.30BFS7 ZFL.30BFI6 ZFL.30BFI7 ZFL.30BFS8 ZFL.30BFI8 FW Üvegtartó kád ZFL.30BFS9 ZFL.30BFI9 QT keresztosztó Rögzítőprofil keresztosztóhoz Köztes fal acél Inox acél Inox Z49L422S Z49L422I Z46L420S Z46L420I Z49L472S Z49L472I Z46L470S Z46L470I Z49L522S Z49L522I Z46L520S Z46L520I Z49L572S Z49L572I Z46L570S Z46L570I Z49L622S Z49L622I Z46L620S Z46L620I Selyemfehér Terrafekete 127
