1 SERVO-DRIVE Szerelési útmutató

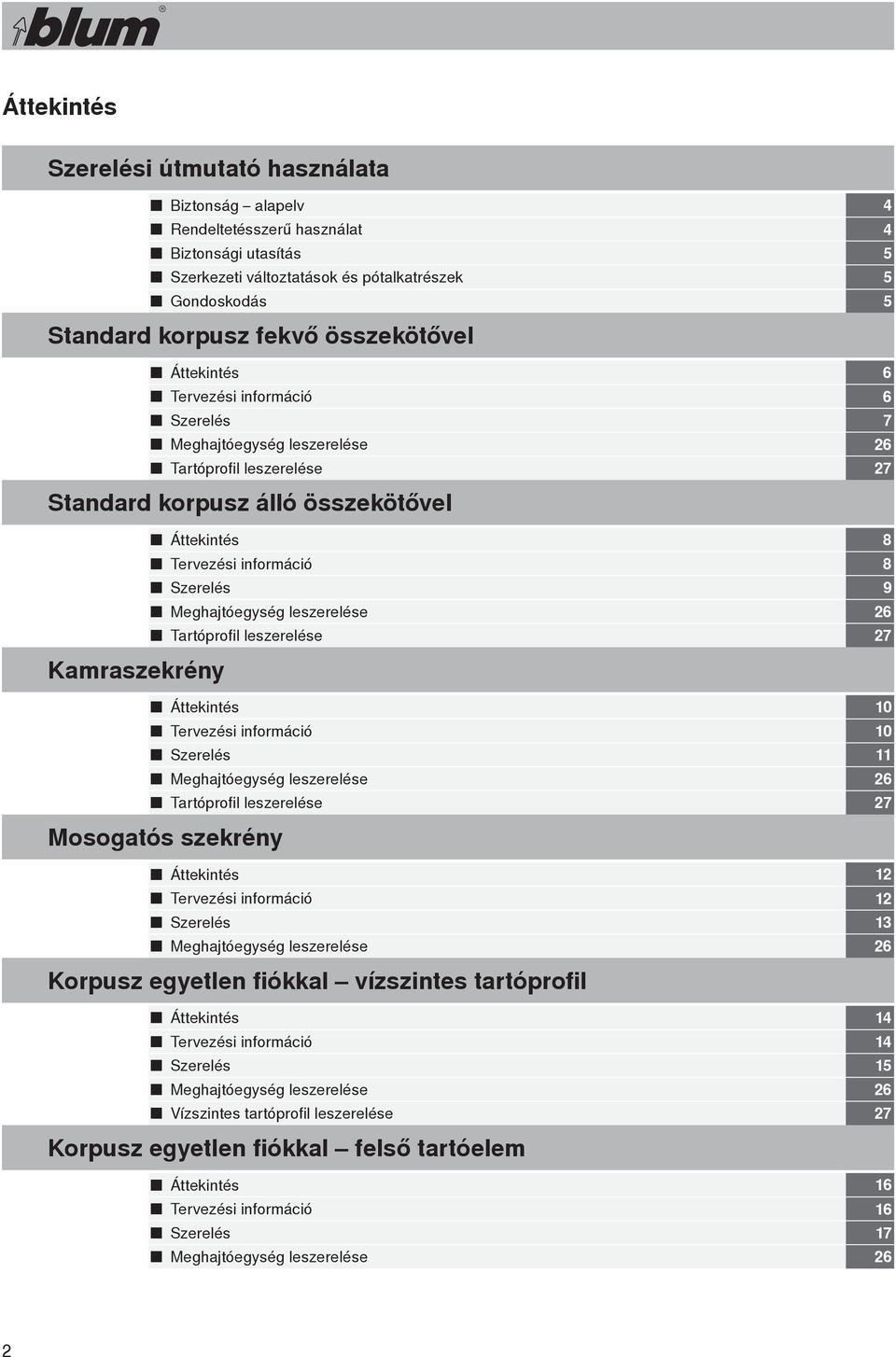

2 Áttekintés Szerelési útmutató használata Biztonság alapelv Rendeltetésszerű használat Biztonsági utasítás Szerkezeti változtatások és pótalkatrészek Gondoskodás Standard korpusz fekvő összekötővel Áttekintés Tervezési információ Szerelés Meghajtóegység leszerelése Tartóprofil leszerelése Standard korpusz álló összekötővel Kamraszekrény Áttekintés Tervezési információ Szerelés Meghajtóegység leszerelése Tartóprofil leszerelése Áttekintés Tervezési információ Szerelés Meghajtóegység leszerelése Tartóprofil leszerelése Mosogatós szekrény Áttekintés Tervezési információ Szerelés Meghajtóegység leszerelése Korpusz egyetlen fiókkal vízszintes tartóprofil Áttekintés Tervezési információ Szerelés Meghajtóegység leszerelése Vízszintes tartóprofil leszerelése Korpusz egyetlen fiókkal felső tartóelem Áttekintés Tervezési információ Szerelés Meghajtóegység leszerelése

3 Áttekintés Kábelezés: Blum-hálózati adapter és tartozékok Kábelterv és szerelés: Standard korpusz alsó kábelezés Kábelterv és szerelés: Standard korpusz hátsó kábelezés Kábelterv és szerelés: Kamraszekrény Kábelterv és szerelés: Mosogatós szekrény Kábelterv és szerelés: Vízszintes tartóprofil Kábelterv és szerelés: Felső tartóelem Blum-hálózati adapter és tartozékok Áttekintés fenéklapra szerelés Áttekintés falra szerelés Tervezési információ Szerelés Leszerelés Előlapmegmunkálás Blum-távtartó ütköző Áttekintés Blum-távtartó ütköző Áttekintés - Blum-távtartó korpuszokhoz Tervezési információ Szerelés Állítás Általános információk Meghajtóegység állítása Kilökőkar hosszabbító Kar megvezető Összehangoló kábel Üzemzavar megszüntetése Üzemzavar megszüntetése Tartóprofil rögzítők pozíciója 2-részes tartóelemek pozíciója

4 Szerelési útmutató használata Üzembe helyezés előtt olvassa el a SERVO-DRIVE szerelési útmutatóját valamint a biztonsági előírást! A leírt alkatrészek egyszerű azonosításához javasoljuk a géprajz használatát.! Biztonsági utasítás: Ez a felkiáltójel olyan fontos biztonsági utasításra utal, amire feltétlenül ügyelni kell. Figyelmeztetés: Erre ügyeljen Biztonság Rendeltetésszerű használat Alapelv SERVO-DRIVE megfelel az ez időben érvényes biztonságtechnikai előírásoknak. Ennek ellenére maradnak bizonyos kockázatok a használati utasítás figyelmen kívül hagyása esetén. Kérjük megértését, hogy a Julius Blum GmbH semminemű felelősséget vagy garanciát nem vállal azokra a károkra, amik a használati utasítás figyelmen kívül hagyásából erednek. SERVO-DRIVE segíti a fiókok nyitását a konyhában. Csak az alábbi feltételekkel használható: Száraz, zárt térben TANDEMBOX- és TANDEM-fiókrendszer Julius Blum GmbH által megadott technikai adatokkal A technikai adatok a technikai adatlapon vannak feltüntetve. 4

5 Biztonsági utasítás SERVO-DRIVE szerelésénél a nemzetközi határozatok és normák vannak figyelembe véve. A készüléket csak olyan elektromos hálózathoz szabad csatlakoztatni, aminek a feszültsége, áramellátása és frekvenciája a típuskártyán megadott értékekkel megegyezik. A csatlakozó aljzat szabadon hozzáférhető kell hogy legyen. Áramkörönként csak egy Blum-hálózati adapter csatlakoztatható. Tartsa be a szerelési utasításban megadott Blum-hálózati adapterre vonatkozó biztonsági előírásokat. Ügyelni kell arra, hogy a Blum-hálózati adapter nedvességgel ne érintkezhessen. Minden szerelés vagy karbantartás előtt szüntesse meg a Blum-hálózati adapter áramellátását. Semmilyen körülmények között sem kísérelheti meg a Blum-hálózati adapter vagy a meghajtóegység felnyitását mert az életveszélyes lehet. Nem szabad sérült alkatrészeket felhasználni. Az éles bútorélek a kábel sérüléséhez vezethetnek. Szerkezeti változtatások és pótalkatrészek Gondoskodás A szerkezeti változtatások és a gyártó által nem engedélyezett alkatrészek használata befolyásolja a SERVO-DRIVE működését és ezért nem megengedett. Csak a Julius Blum GmbH által gyártott eredeti alkatrészeket használjon. A Blum hálózati adapterhez nem csatlakoztatható más eszköz, csak a SERVO-DRIVE. A sérült SERVO-DRIVE helyi előírásoknak megfelelően az elektromos készülékek számára kijelölt szelektív hulladékgyűjtőkbe helyezendő.

6 Standard korpusz fekvő összekötővel b Tartóprofil Tartóprofil felső befogója Tartóprofil rögzítő alul 2 Meghajtóegység Összekötő kapocs Kábelvég védő Méretre vágható osztókábel a 4 a b Tartóprofil kábel (áramellátáshoz) Kommunikációs kábel Tervezési információ Tartóprofil méretre vágása A meghajtóegység pozíciója PL = LH - 10 mm lefelé kerekíteni a következő tízes értékre PL LH Profil hosszúsága Belső magasság N- kivételével minden hátfalméret Hátfalmagasság N LH Belső korpuszmagasság PL Profil hosszúsága Fém hátfal KB Korpuszszélesség Fa hátfal KB 320 KB 320 X 2. 3 Y 4.. X Y PL=LH - 10 mm lefele kerekíteni a következő tízes értékre

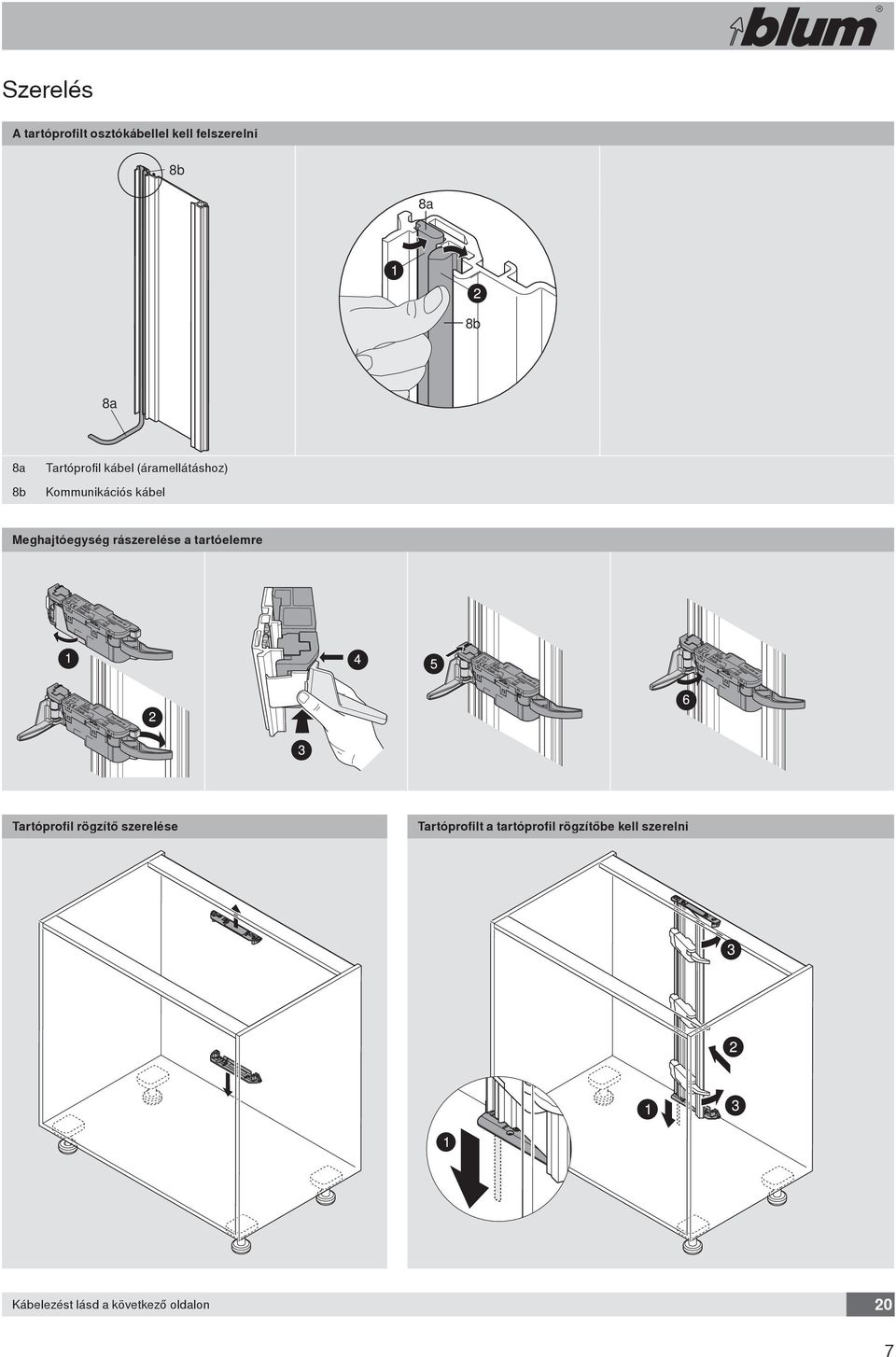

7 Szerelés A tartóprofilt osztókábellel kell felszerelni b a b a a b Tartóprofil kábel (áramellátáshoz) Kommunikációs kábel Meghajtóegység rászerelése a tartóelemre Tartóprofil rögzítő szerelése Tartóprofilt a tartóprofil rögzítőbe kell szerelni Kábelezést lásd a következő oldalon 20

8 Standard korpusz álló összekötővel b 2a 3a 2 2a 3a Tartóprofil Tartóprofil takarósapka Hátsó tartóprofil rögzítő 2 4 Tartóprofil rögzítő alul Meghajtóegység Összekötő kapocs Kábelvég védő a 4 Méretre vágható osztókábel a Tartóprofil kábel (áramellátáshoz) b Kommunikációs kábel Tervezési információ Tartóprofil méretre vágása A meghajtóegység pozíciója PL = LH - 10 mm lefelé kerekíteni a következő tízes értékre PL LH Profil hosszúsága Belső magasság N- kivételével minden hátfalméret Hátfalmagasság N LH Belső korpuszmagasság PL Profil hosszúsága Fém hátfal KB Korpuszszélesség Fa hátfal KB 320 KB 320 X 2. 3 Y 4.. X Y PL = LH - 10 mm lefele kerekíteni a következő tízes értékre

9 Szerelés A tartóprofilt osztókábellel kell felszerelni b a b a a b Tartóprofil kábel (áramellátáshoz) Kommunikációs kábel Meghajtóegység rászerelése a tartóelemre Tartóprofil rögzítő szerelése Tartóprofilt a tartóprofil rögzítőbe kell szerelni Kábelezést lásd a következő oldalon 20 9

10 Kamraszekrény álló- és fekvő összekötővel b 2a 3a 2 Tartóprofil 2 2a 3a Tartóprofil takarósapka Hátsó tartóprofil rögzítő b Tartóprofil felső befogója Tartóprofil rögzítő alul Meghajtóegység Összekötő kapocs 2 Kábelvég védő Méretre vágható osztókábel a Tartóprofil kábel (áramellátáshoz) b Kommunikációs kábel a 4 Tervezési információ Tartóprofil méretre vágása A meghajtóegység pozíciója M hátfalmagasságtól PL = LH - 10 mm lefelé kerekíteni a következő tízes értékre PL LH Profil hosszúsága Belső magasság PL = LH - 10 mm lefelé kerekíteni a következő tízes értékre PL LH Profil hosszúsága Belső magasság 10

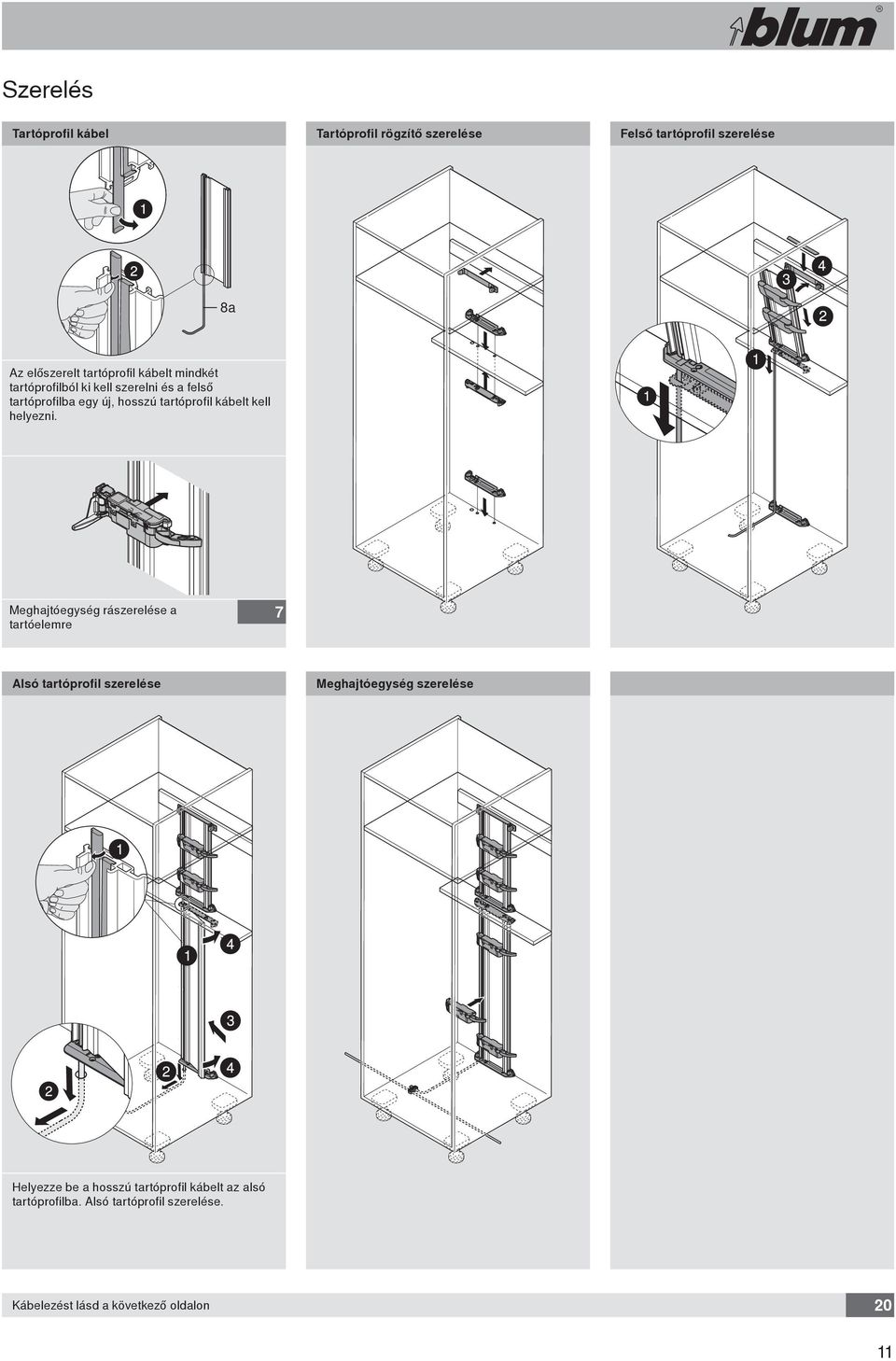

11 Szerelés Tartóprofil kábel Tartóprofil rögzítő szerelése Felső tartóprofil szerelése a Az előszerelt tartóprofil kábelt mindkét tartóprofilból ki kell szerelni és a felső tartóprofilba egy új, hosszú tartóprofil kábelt kell helyezni. Meghajtóegység rászerelése a tartóelemre Alsó tartóprofil szerelése Meghajtóegység szerelése Helyezze be a hosszú tartóprofil kábelt az alsó tartóprofilba. Alsó tartóprofil szerelése. Kábelezést lásd a következő oldalon 20 11

12 Mosogatós szekrény 14 (1) kettes tartóelem 1 (2) egyes tartóelem Meghajtóegység (2) 1 Összekötő kapocs Kábelvég védő Méretre vágható osztókábel (1) a 14 Tervezési információ Kettes tartóelem Egyes tartóelem (1) A meghajtóegység pozíciója (2) Meghajtóegység pozíciója Fém hátfal Fa hátfal N-fém hátfal Fa hátfal 12

13 Szerelés Kettes tartóelem Egyes tartóelem Szükség szerint egy második meghajtóegység is szerelhető. Meghajtóegység rászerelése a tartóelemre Rögzítőelem szerelése Kábelezést lásd a következő oldalon 21 13

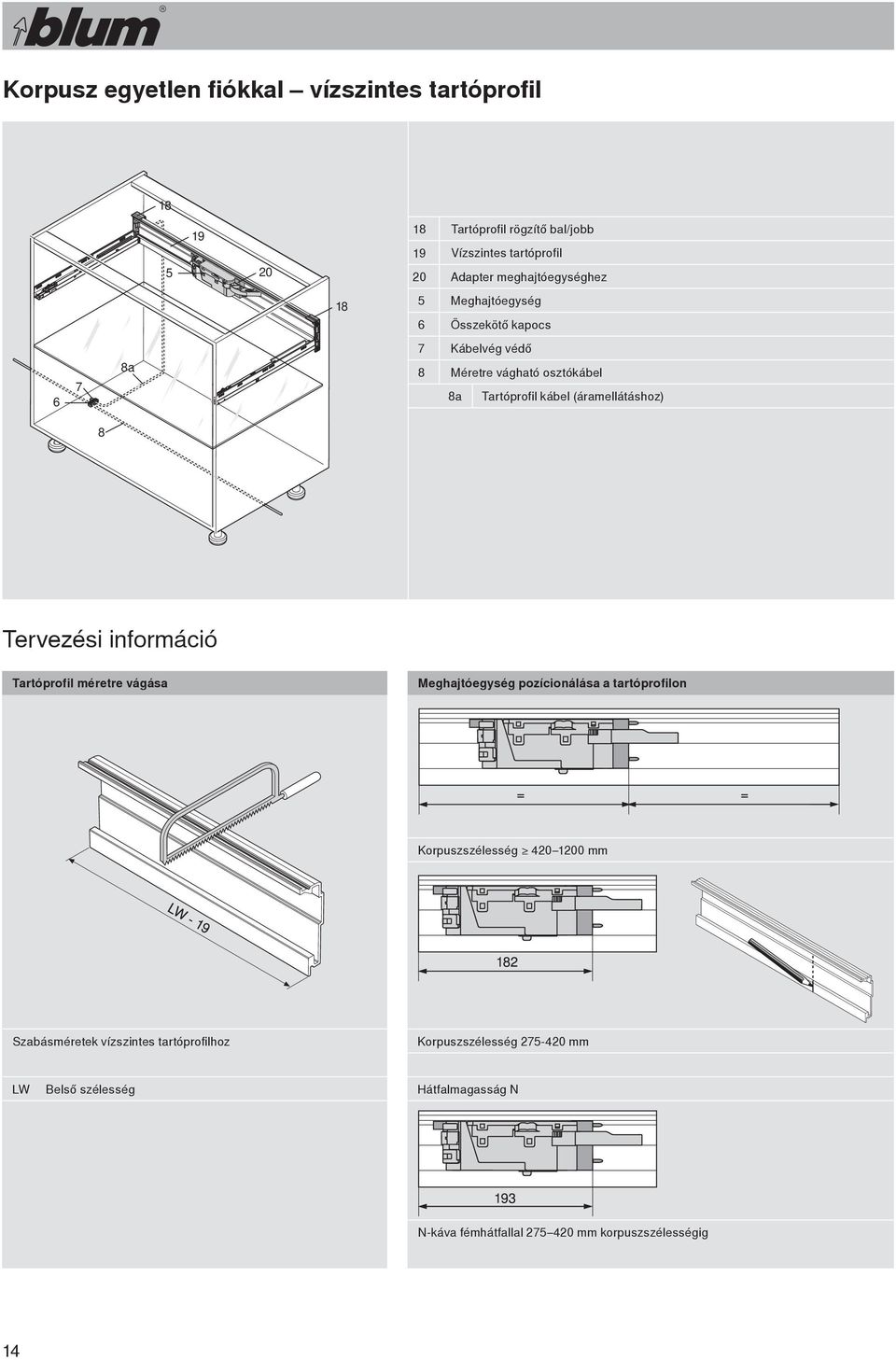

14 Korpusz egyetlen fiókkal vízszintes tartóprofil Tartóprofil rögzítő bal/jobb Vízszintes tartóprofil Adapter meghajtóegységhez 1 Meghajtóegység Összekötő kapocs a Kábelvég védő Méretre vágható osztókábel a Tartóprofil kábel (áramellátáshoz) Tervezési információ Tartóprofil méretre vágása Meghajtóegység pozícionálása a tartóprofilon Korpuszszélesség mm Szabásméretek vízszintes tartóprofilhoz Korpuszszélesség mm LW Belső szélesség Hátfalmagasság N N-káva fémhátfallal mm korpuszszélességig 14

15 Szerelés Meghajtóegység adapterének összekötése a tartóprofilkábellel Meghajtóegység rászerelése az adapterre A meghajtóegység adapterét a vízszintes tartóprofilra kell szerelni Tartóprofil rögzítő szerelése A vízszintes tartóprofilt a tartóprofil rögzítőbe kell szerelni Facsavarok és eurocsavarok alkalmazhatók Kábelezést lásd a következő oldalon 21 1

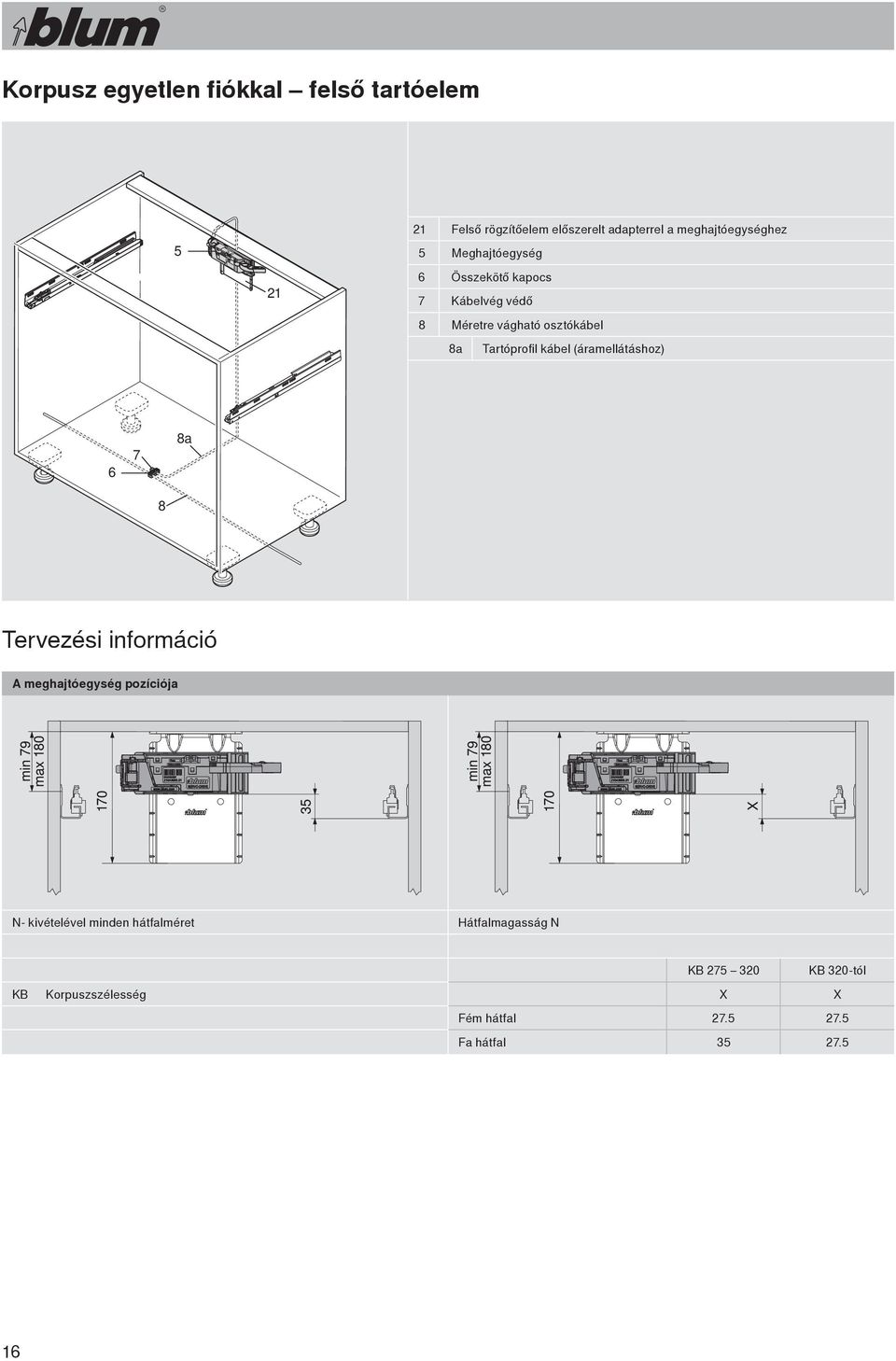

16 Korpusz egyetlen fiókkal felső tartóelem 21 Felső rögzítőelem előszerelt adapterrel a meghajtóegységhez Meghajtóegység 21 Összekötő kapocs Kábelvég védő Méretre vágható osztókábel a Tartóprofil kábel (áramellátáshoz) a Tervezési információ A meghajtóegység pozíciója N- kivételével minden hátfalméret Hátfalmagasság N KB KB 320-tól KB Korpuszszélesség X X Fém hátfal Fa hátfal

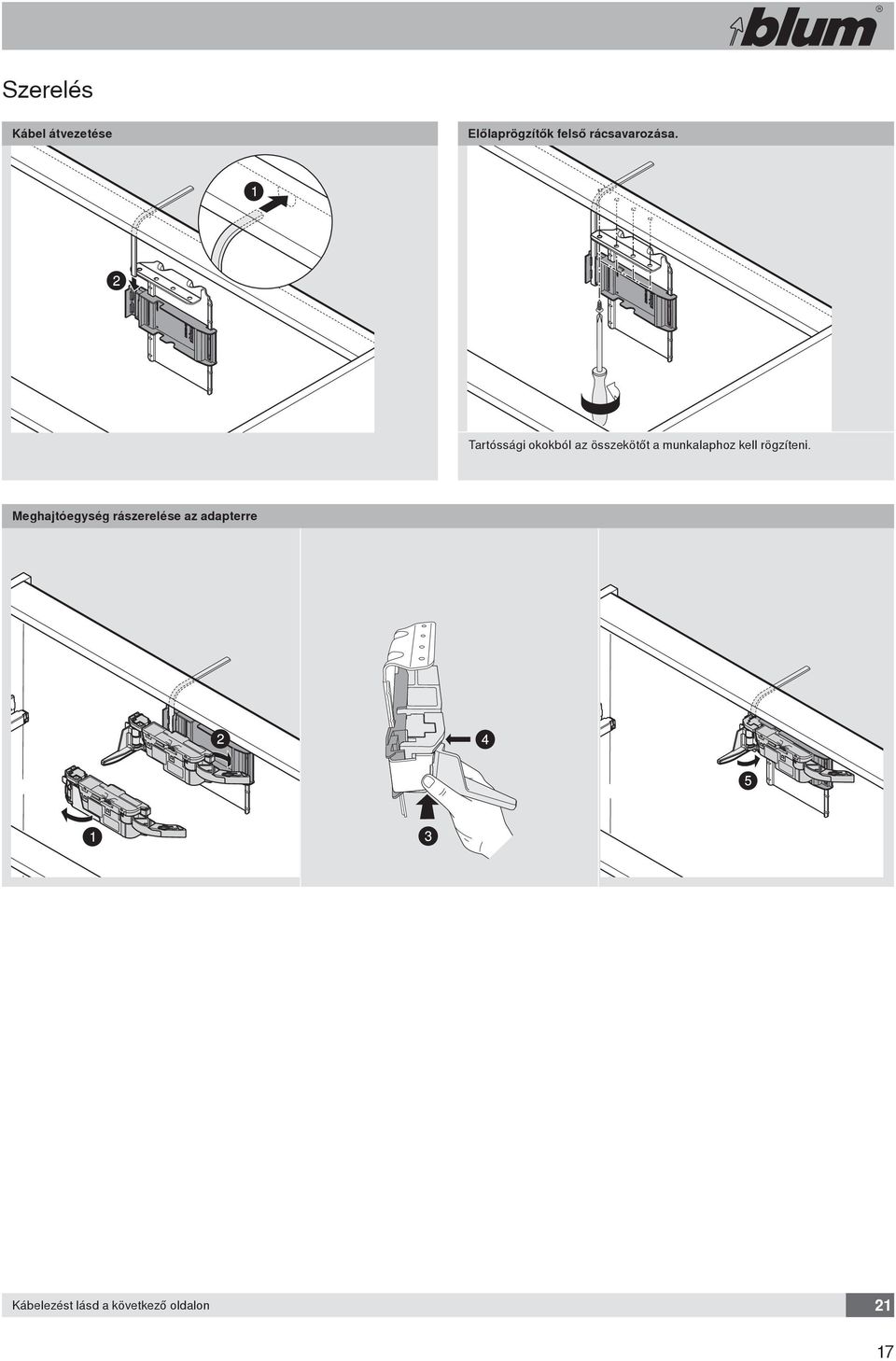

17 Szerelés Kábel átvezetése Előlaprögzítők felső rácsavarozása. Tartóssági okokból az összekötőt a munkalaphoz kell rögzíteni. Meghajtóegység rászerelése az adapterre Kábelezést lásd a következő oldalon 21 1

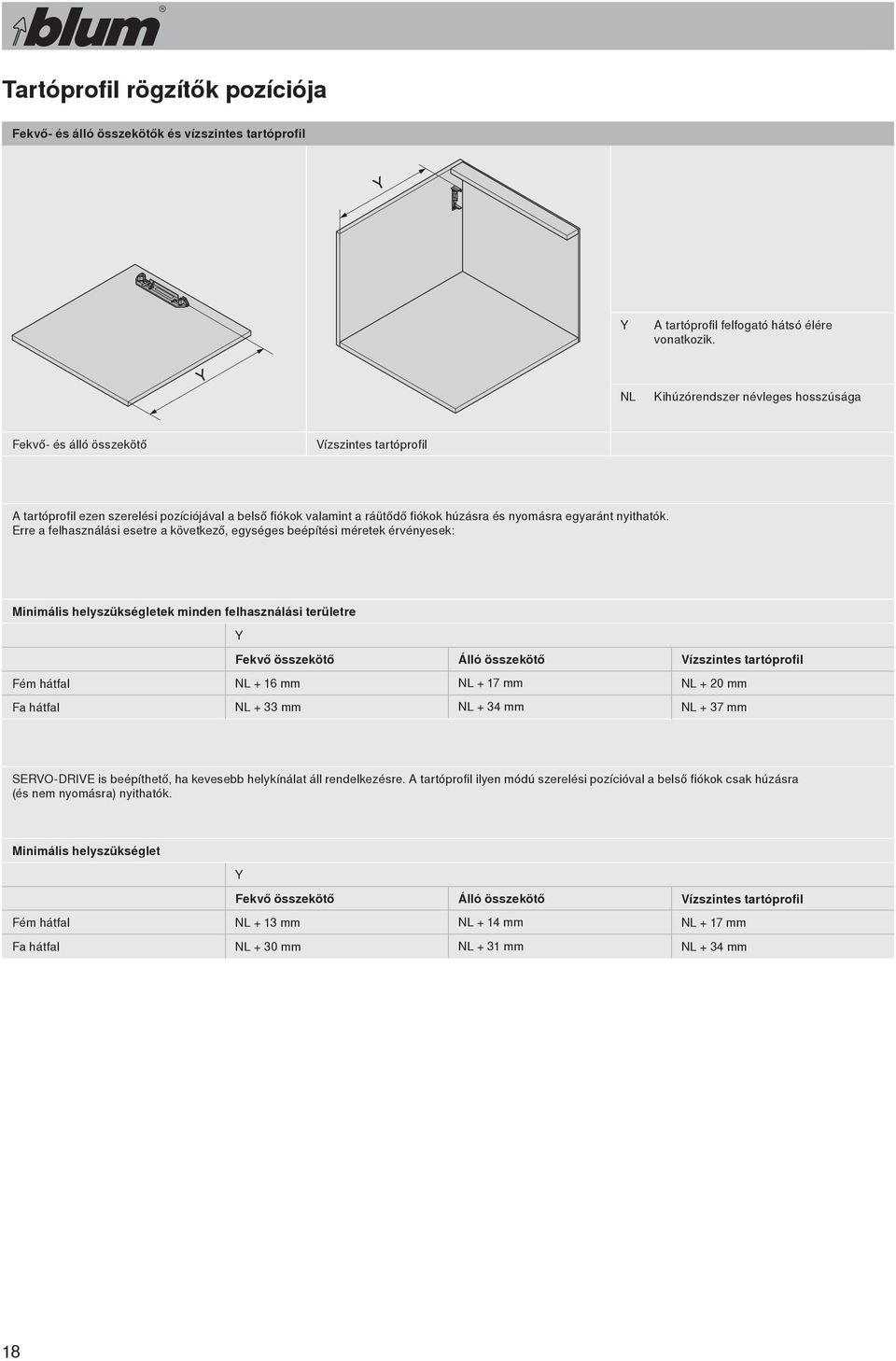

18 Tartóprofil rögzítők pozíciója Fekvő- és álló összekötők és vízszintes tartóprofil Y A tartóprofil felfogató hátsó élére vonatkozik. NL Kihúzórendszer névleges hosszúsága Fekvő- és álló összekötő Vízszintes tartóprofil A tartóprofil ezen szerelési pozíciójával a belső fiókok valamint a ráütődő fiókok húzásra és nyomásra egyaránt nyithatók. Erre a felhasználási esetre a következő, egységes beépítési méretek érvényesek: Minimális helyszükségletek minden felhasználási területre Y Fekvő összekötő Álló összekötő Vízszintes tartóprofil Fém hátfal NL + 1 mm NL + 1 mm NL + 20 mm Fa hátfal NL + 33 mm NL + 34 mm NL + 3 mm SERVO-DRIVE is beépíthető, ha kevesebb helykínálat áll rendelkezésre. A tartóprofil ilyen módú szerelési pozícióval a belső fiókok csak húzásra (és nem nyomásra) nyithatók. Minimális helyszükséglet Y Fekvő összekötő Álló összekötő Vízszintes tartóprofil Fém hátfal NL + 13 mm NL + 14 mm NL + 1 mm Fa hátfal NL + 30 mm NL + 31 mm NL + 34 mm 1

19 Kettes tartóelemek pozíciója Kettes tartóelemek és felső tartóelem (2) Y A tartóprofil felfogató hátsó élére vonatkozik. (1) NL Kihúzórendszer névleges hosszúsága Kettes tartóelem Felső tartóelem A tartóelem ezen szerelési pozíciójával a belső fiókok valamint a ráütődő fiókok húzásra és nyomásra egyaránt nyithatók. Erre a felhasználási esetre a következő, egységes beépítési méretek érvényesek: Minimális helyszükségletek minden felhasználási területre Y (1) kettes tartóelem (2) egyes tartóelem Felső tartóelem Fém hátfal NL + 1 mm 12. mm NL + 1. mm Fa hátfal NL + 33 mm 19. mm NL mm SERVO-DRIVE is beépíthető, ha kevesebb helykínálat áll rendelkezésre. A tartóprofil ilyen módú szerelési pozícióval a belső fiókok csak húzásra (és nem nyomásra) nyithatók. Minimális helyszükséglet Y Fém hátfal Fa hátfal Kettes tartóelem NL + 13 mm NL + 30 mm Felső tartóelem NL mm NL mm 19

20 Kábelezés: Blum-hálózati adapter és tartozékok! Kábelterv Elosztókábelenként csak egy Blum-hálózati adapter csatlakoztatható! Standard korpusz alsó kábelezés Kamraszekrény Fenéklapra szerelhető hálózati adaptertartó Falra szerelhető hálózati adaptertartó Standard korpusz hátsó kábelezés Fenéklapra szerelhető hálózati adaptertartó Falra szerelhető hálózati adaptertartó Szerelés Alsó kábelezés Hátsó kábelezés!! Csatlakozótüskéket ne sértse meg! 20

21 ! Kábelterv Elosztókábelenként csak egy Blum-hálózati adapter csatlakoztatható! Mosogatós szekrény Szerelés Alsó kábelezés Fenéklapra szerelhető hálózati adaptertartó Falra szerelhető hálózati adaptertartó Vízszintes tartóprofil Alsó kábelezés Felső tartóelem Alsó kábelezés Szerelés Alsó kábelezés!! Csatlakozótüskéket ne sértse meg! 21

22 Blum-hálózati adapter és tartozékok Fenéklapra szerelés Falra szerelés Összekötő kapocs Összekötő kapocs Kábelvég védő Kábelvég védő Méretre vágható osztókábel Méretre vágható osztókábel 9 Blum-hálózati adapter 9 Blum-hálózati adapter 10 Hálózati kábel 10 Hálózati kábel 11 Fenéklapra szerelhető hálózati adaptertartó 12 Falra szerelhető hálózati adaptertartó Tervezési információ Helyszükséglet + a hálózati adapter biztonsági távolsága! Figyelmeztetés: A 30 mm biztonsági távolságot be kell tartani az alsó éltől (fenéklapra szerelés) ill. az első éltől (falra szerelés) és a hálózati adaptertartó oldalsó szélétől, a Blum-hálózati adapter túlmelegedésének elkerülése érdekében. Fenéklapra szerelés Falra szerelés 22

23 Szerelés Fenéklapra szerelhető hálózati adaptertartó Kiemelésgátló!! Csatlakozótüskéket ne sértse meg! Falra szerelhető hálózati adaptertartó Kiemelésgátló!! Csatlakozótüskéket ne sértse meg! 23

24 Előlapmegmunkálás Blum-távtartó ütköző Fúráspozíció Szerelés 1 1 Blum-távtartó ütköző! A Blum távtartó ütközőt ne ragassza! -kg ill. 0-kg-teherbírású vezetősín használata esetén 4 Blum-távtartó ütközőt kell szerelni 300 mm-től magasabb előlap esetén használjon előlapstabilizálót. FA FH Előlapráütés Előlapmagasság Blum-távtartó ütköző korpuszokhoz Fúráspozíció Szerelés! A Blum távtartó ütközőt ne ragassza! * Állítás 1a 4* Választott előlap vastagsága: 3, mm Előlap és korpusz közötti rés: min. 0. mm Előlaprés = távtartó ütköző túlütése - távtartó ütköző vastagsága 1a Blum-távtartó ütköző korpuszokhoz -kg ill. 0-kg-teherbírású vezetősín használata esetén 4 Blum-távtartó ütközőt kell szerelni 24

25 Általános információk Meghajtóegység kapcsolója Váltókapcsoló Mode (1) Multiple: A Multiple állásra állított meghajtóegységek működnek Single: csak egy meghajtóegység működik (alapbeállítás) Váltókapcsoló Power (2) Half: rövid hosszúságokhoz ( mm) a fiók csak egy kis szakaszon jön ki Full: alapbeállítás Üzemjelző (LED) (3) A meghajtóegység váltókapcsolója Kilökőkar hosszabbító A meghajtóegységet kilökőkar-hosszabbítóval szállítjuk mm korpuszszélesség és fémhátfal esetén valamint 300 mm korpuszszélesség és fahátfal esetén a meghajtóegység hosszabbító karját le kell szerelni. Leszerelés Szerelés Kar megvezető A kar megvezetőt fel kell rakni és lecsavarozni mm korpuszszélesség és fa hátfal esetén. Szerelés Összehangoló kábel Azt a két meghajtóegységet, amiket egyidejűleg kell vezérelni, az összehangoló kábellel kell összekötni. Szerelés 2

26 Leszerelés Minden szerelés vagy karbantartás előtt szüntesse meg a Blum-hálózati adapter áramellátását. Semmilyen körülmények között sem kísérelheti meg a Blum-hálózati adapter vagy a meghajtóegység felnyitását mert az életveszélyes lehet. Meghajtóegység Meghajtóegység a tartóprofilról Meghajtóegység a tartóelemről Meghajtóegység vízszintes tartóprofillal Meghajtóegység a felső tartóelemről 2

27 Leszerelés Tartóprofil Tartóprofil leszerelése Standard korpusz fekvő összekötővel Standard korpusz álló összekötővel Vízszintes tartóprofil Blum-hálózati adapter Blum-hálózati adapter Fenéklapra szerelés Falra szerelés!! Csatlakozótüskéket ne sértse meg! 2

28 Üzemzavar megszüntetése Javasoljuk, hogy a hibakeresés során tartsa be az ajánlott sorrendet. Üzemzavar Lehetséges okok Segítség: 1. A fiók nem nyílik. A korpuszsín pozícionálása helytelen. Igazítsa a korpuszsín beépítési pozícióját. A fiókhátfal elhajlott. Egyenesítse ki a fiókhátfalat. A fiók valamilyen tárgy miatt blokkolva van. Távolítsa el a tárgyat. -kg/0-kg-teherbírású vezetősín lett felhasználva. Tömítés esetén oldalanként 4 Blum-távtartó ütközőt kell szerelni. A tartóprofil ill. a rögzítőelem pozícionálása helytelen. Helyesbítse a tartóprofil ill. a rögzítőelem beépítési pozícióját. 1.1 A fiók nem nyílik. A 2 mm-es ütköző távolság nem áll rendelkezésre. 2 Nincs Blum-távtartó ütköző beszerelve. Tartóelem és rögzítőelem pozíciója Az előlapmagasság kisebb, mint 300 mm: oldalanként 1 Blum-távtartó ütközőt kell szerelni. Az előlapmagasság nagyobb, mint 300 mm: oldalanként 2 Blum-távtartó ütközőt kell szerelni. 1 Nincs Blum-távtartó ütköző beszerelve. Az előlapmagasság kisebb, mint 300 mm: oldalanként 1 Blum-távtartó ütközőt kell szerelni. Az előlapmagasság nagyobb, mint 300 mm: oldalanként 2 Blum-távtartó ütközőt kell szerelni. Fugakép túl kicsi. Állítsa be a fugaképet. 1 A korpuszsín pozícionálása helytelen. Helyesbítse a a korpuszsín beépítési pozícióját. A tartóprofil ill. a rögzítőelem pozícionálása helytelen. Helyesbítse a tartóprofil ill. a rögzítőelem beépítési pozícióját. Tartóelem és rögzítőelem pozíciója 1 A fiók valamilyen tárgy miatt blokkolva van. Távolítsa el a tárgyat. -kg/0-kg-teherbírású vezetősín lett felhasználva. Tömítés esetén oldalanként 4 Blum-távtartó ütközőt kell szerelni. 2

29 Üzemzavar Lehetséges okok Segítség: 1.2 A meghajtóegység üzemjelző lámpája nem világít. A meghajtó egység nincs megfelelően csatlakoztatva. A meghajtó egységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés. 1.3 Egy korpuszon belül több meghajtóegység üzemjelzője sem világít. A meghajtóegység hibás. A hordozóprofil kábel és az elosztókábel közöti összekötő egység hibás. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés. Cserélje ki a tartóprofil kábel és az elosztókábel közötti összekötő egységet.! Csatlakozótüskéket ne sértse meg! Tartóprofil kábel hibás. Cserélje ki a tartóprofil kábelét. b a Tartóprofil kábel (áramellátáshoz) b kommunikációs kábel a Az elosztókábel hibás. Cserélje ki az osztókábelt. 1.4 A hálózati adapter üzemjelzője világít, a meghajtóegység üzemjelzője nem világít. A Blum-hálózati adapter és az összekötő elem közötti összekötő kapocs hibás. Cserélje ki a Blum-hálózati adapter és az osztókábel közötti összekötő elemet. Az elosztókábelhibás. Cserélje ki az osztókábelt.! Csatlakozótüskéket ne sértse meg! 29

30 Üzemzavar megszüntetése Javasoljuk, hogy a hibakeresés során tartsa be az ajánlott sorrendet. Üzemzavar Lehetséges okok Segítség: 1. Az üzemjelző a Blum-hálózati adapterennem világít. A hálózati csatlakozó ki van kapcsolva. Ellenőrize, hogy a csatlakozó aljzat be van-e kapcsolva. A Blum-hálózati adapter nincs csatlakoztatva. Ellenőrize, hogy a Blum-hálózati adapter csatlakoztatva van-e. Blum-hálózati adapter hibás. Cserélje ki a Blum hálózati adaptert lásd leszerelés / szerelés 1. A hálózati adapter üzemjelzője sem a Blum-hálózati adapteren, sem a meghajtóegységen nem világít. Két Blum-hálózati adapter egy elosztókábelre van kapcsolva. Mindkét Blum-hálózati adapter meghibásodott. Elosztókábelenként csak egy Blum-hálózati adapter alkalmazandó! A hibás Blum-hálózazti adaptert cserélje ki lásd leszerelés / szerelés. 2. Nyitáskor a fiók beleüt az ütközőbe. A korpusz nincs vízszintesen beállítva. Igazítsa a korpuszt. Rövid névleges hosszúságoknál a váltókapcsoló a meghajtóegységen rosszul van beállítva Állítsa a váltókapcsolót Power -ról Full -állásba. 3. Egyszerre több fiók nyílik. Az előlapok ütköznek. Állítsa be a fugaképet. 1 Meghajtóegység: a váltókapcsoló "Mode helytelenül van állítva. Állítsa a kapcsolót Mode -ról Single -állásba. Tartóprofil: a kommunikációs kábel hiányzik. Pótolja a kommunikációs kábelt. b kommunikációs kábel b 30

31 Üzemzavar Lehetséges okok Segítség: 4. A fiók nem nyílik ki elegendően. A korpusz nincs vízszintesen beállítva. Igazítsa a korpuszt. Meghajtóegység: A Power váltókapcsoló helytelenül van beállítva. Állítsa a kapcsolót Half -ról Full -állásba. A meghajtóegység hosszabbító karja nincs felszerelve (fa hátfalnál 300 mm-nél nagyobb korpuszszélességnél vagy fémhátfal esetén 320 mm-nél nagyobb korpuszszélességnél). Szerelje fel a hosszabbító kart a meghajtóegységre. Nehezen futó vezetősínrendszer. A meghajtóegység túl gyenge az adott fiókhoz. Tisztítsa meg a korpuszsínt. Cserélje ki a korpuszsínt. Szereljen egy második meghajtót szinkronizáló kábellel a tartóprofilra. A meghajtóegység hibás. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés.. Nyitás során zaj hallatszik egy kisebb fémes ütést hallani mm korpuszszélesség és fémhátfal esetén valamint 300 mm korpuszszélesség és fahátfal esetén a meghajtóegység hosszabbító karja fel van szerelve. Szerelje le a hosszabbító kart a meghajtóegységről mm korpuszszélességeknél fahátfal esetén az emelőkar megvezetőjét nem a káva hátfalára kell szerelni. Az emelőkar megvezetőjét szerelje a kávahátfalra. 31

32 Üzemzavar megszüntetése Javasoljuk, hogy a hibakeresés során tartsa be az ajánlott sorrendet. Üzemzavar Lehetséges okok Segítség:. A fiók zárásnál ismét kinyílik magától. A tartóprofil ill. a rögzítőelem pozícionálása helytelen. Helyesbítse a tartóprofil ill. a rögzítőelem beépítési pozícióját. Tartóelem és rögzítőelem pozíciója 1 A meghajtóegység hibás. A korpuszsínhibás. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés. Cserélje ki a korpuszsínt.. A fiók nem zárható teljesen. A fiók valamilyen tárgy miatt blokkolva van. Távolítsa el a tárgyat. Az előlapok ütköznek. Állítsa be a fugaképet. 1 A tartóprofil ill. a rögzítőelem pozícionálása helytelen. Helyesbítse a tartóprofil ill. a rögzítőelem beépítési pozícióját. Tartóelem és rögzítőelem pozíciója 1 Technikai- és termékprogram változások lehetségesek Minden tartalom a Blum Copyright alatt áll Printed in Austria 32 A meghajtóegység pozícionálása helytelen. A meghajtóegység hibásan működik. A meghajtóegység pozícióját korrigálja lásd leszerelés / szerelés. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés. A meghajtóegységet érintkeztesse újra és működtesse a kilökő kart lásd leszerelés / szerelés. Julius Blum GmbH Beschlägefabrik 93 Höchst, Austria Tel.: Fax: info@blum.com BAU IDX: 00 IDNR: MA-2/2HU 11.0
