1 KV-Kiselosztók Tartalomjegyzék KV-Kismegszakítós dobozok 3-4 osztásegység Termékbeli és szerelési előnyök Kismegszakítós dobozok, 3-9 osztásegység, IP /IP 41 rugalmas tömítőmembránnal a kábelbevezetéshez Kismegszakítós dobozok, 12-4 osztásegység, IP /IP 41 rugalmas tömítőmembránnal a kábelbevezetéshez KV-Extra kismegszakítós dobozok, járulékos hellyel, kezelést nem igénylő készülékekhez Tartozékok és a dobozok összeépítése Méretrajzok 2-12 oldal 4 oldal oldal -7 oldal 8-9 oldal oldal 12 oldal Biztosítós dobozok Biztosítós dobozok Tartozékok 13-1 oldal 14 oldal 1 oldal Üres dobozok Üres dobozok Tartozékok Dobozok összeépítése 1-21 oldal 17 oldal oldal 22 oldal Zählergehäuse Dobozok összeépítése 18 oldal 22 oldal Műszaki adatok Megfelelőségi nyilatkozat 23-2 oldal 27 oldal VK-lakáselosztók 4-3 osztásegység Falon kívüli elosztók ajtó nélkül IP 30 Falba épített elosztók ajtóval IP 40 Falba épített elosztók ajtóval IP 40 Tartozékok Müszaki adatok Megfelelőségi yilatkozat 29-3 oldal 30 oldal 31 oldal 32 oldal 33 oldal 34 oldal 3 oldal 1

2 2 KV-Kismegszakítós dobozok 3-9 osztásegység

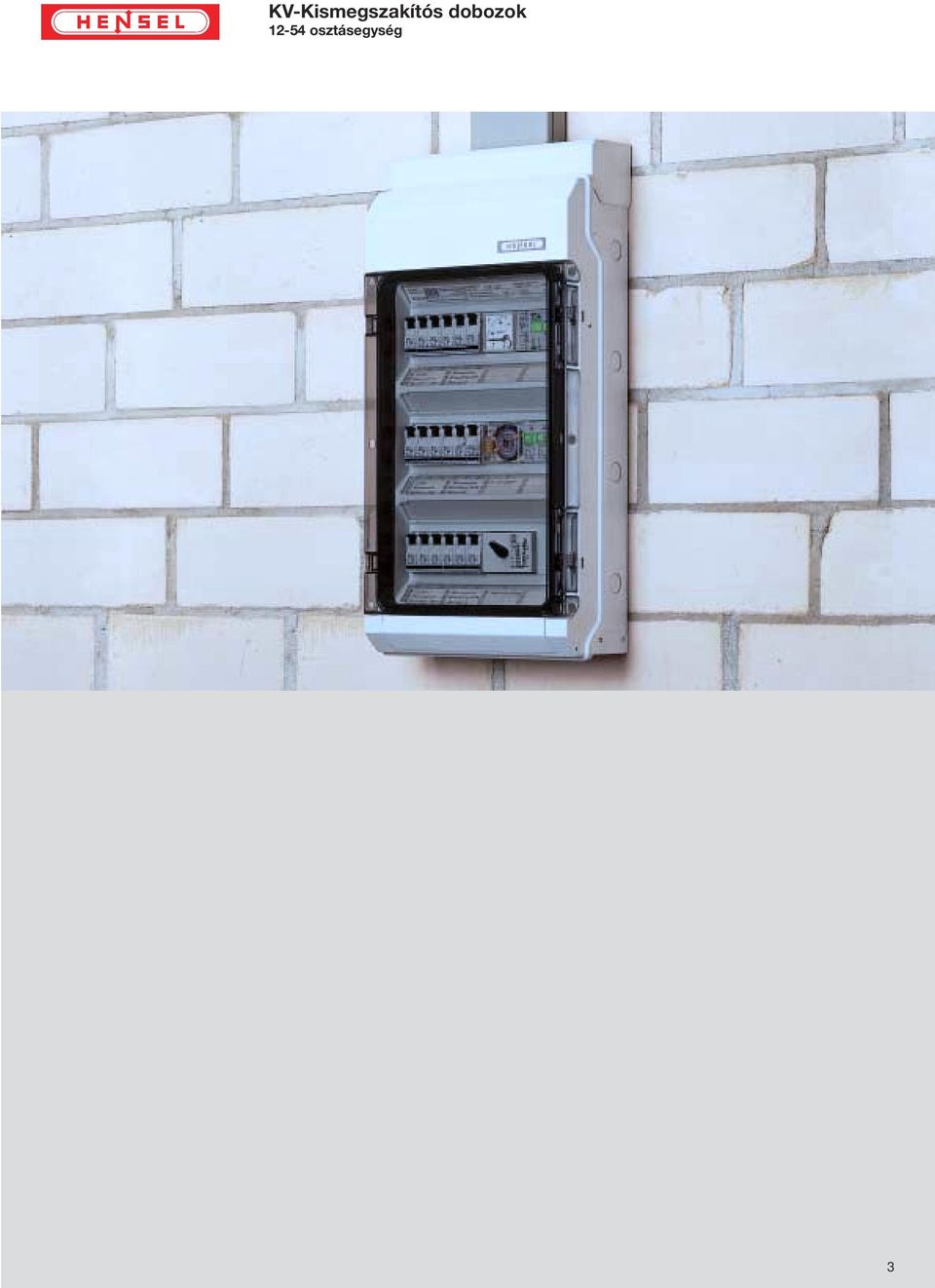

3 KV-Kismegszakítós dobozok 12-4 osztásegység 3

4 KV-Kismegszakítós dobozok termékbeli és szerelési előnyök agy felületű feliratozási lehetőség - sok hely a készülékek beépítésére. Kábelbevezetés integrált, rugalmas tömítőmembránnal. Sok hely a kábelbevezetésnél a magasra helyezett és kapcsok által. Integrált tartozékfiók - mindennek megvan a helye. V2A acélcsavarok metrikus gyors menetekkel. A csavarozási munkák 2/3 - a megtakarítható. Minden beépített készülék könnyen elérhető egy ajtó mögött. Sok hely a szereléshez és a huzalozáshoz a lesüllyesztett oldalfalaknak köszönhetően. 4

5 KV-Kismegszakítós dobozok 3-9 osztásegység RAL 703 szerinti szürke színben, termoplasztból védettség IP /IP41 kábelbevezetés intergált, rugalmas tömítőmembránnal kábelbevezető burkolattal átlátszó ajtóval DI tartósínre pattintható készülékek beépítéséhez, kalapprofil 3 mm névleges feszültség AC 400 V kitörhető készüléksáv és kapcsokkal rézvezetékekhez / típus védettség vezeték szám x keresztmetszet dobozfalak méretek 3 osztásegység (3 x 18 mm) 1soros KV 9103 Z IP 1x2 mm 2, 3x4 mm 2, Cu KV 4103 Z IP 41 1x2 mm 2, 3x4 mm 2, Cu , osztásegység (4, x 18 mm) 1soros KV 9104 Z IP 2x2 mm 2, 3x4 mm 2, Cu KV 4104 Z IP 41 2x2 mm 2, 3x4 mm 2, Cu osztásegység ( x 18 mm) 1soros KV 910 Z IP 2x2 mm 2, 4x4 mm 2, Cu KV 410 Z IP 41 2x2 mm 2, 4x4 mm 2, Cu osztásegység (9 x 18 mm) 1soros KV 9109 Z IP 2x2 mm 2, x4 mm 2, Cu KV 4109 Z IP 41 2x2 mm 2, x4 mm 2, Cu Dobozfalak fent és lent tömítőmembránokkal: Fal 1: 3 x Ø 7-1 mm Fal 2: 4 x Ø 7-1 mm 1 x Ø mm Mellékelt tartozékok lásd a felsorolás szerint: Fal 3: 4 x Ø 7-1 mm 2 x Ø mm 1 x Ø mm Fal 4: 8 x Ø 7-1 mm 2 x Ø mm 1 x Ø mm 18 -/-kapcsok készüléksáv kitörhető 1 osztásegység mérete (=18 mm) Tartozékok lásd 10. oldal Oldalsó összeszerelés lásd 11. oldal Részméretek lásd 12. oldal Műszaki adatok lásd 24. oldaltól

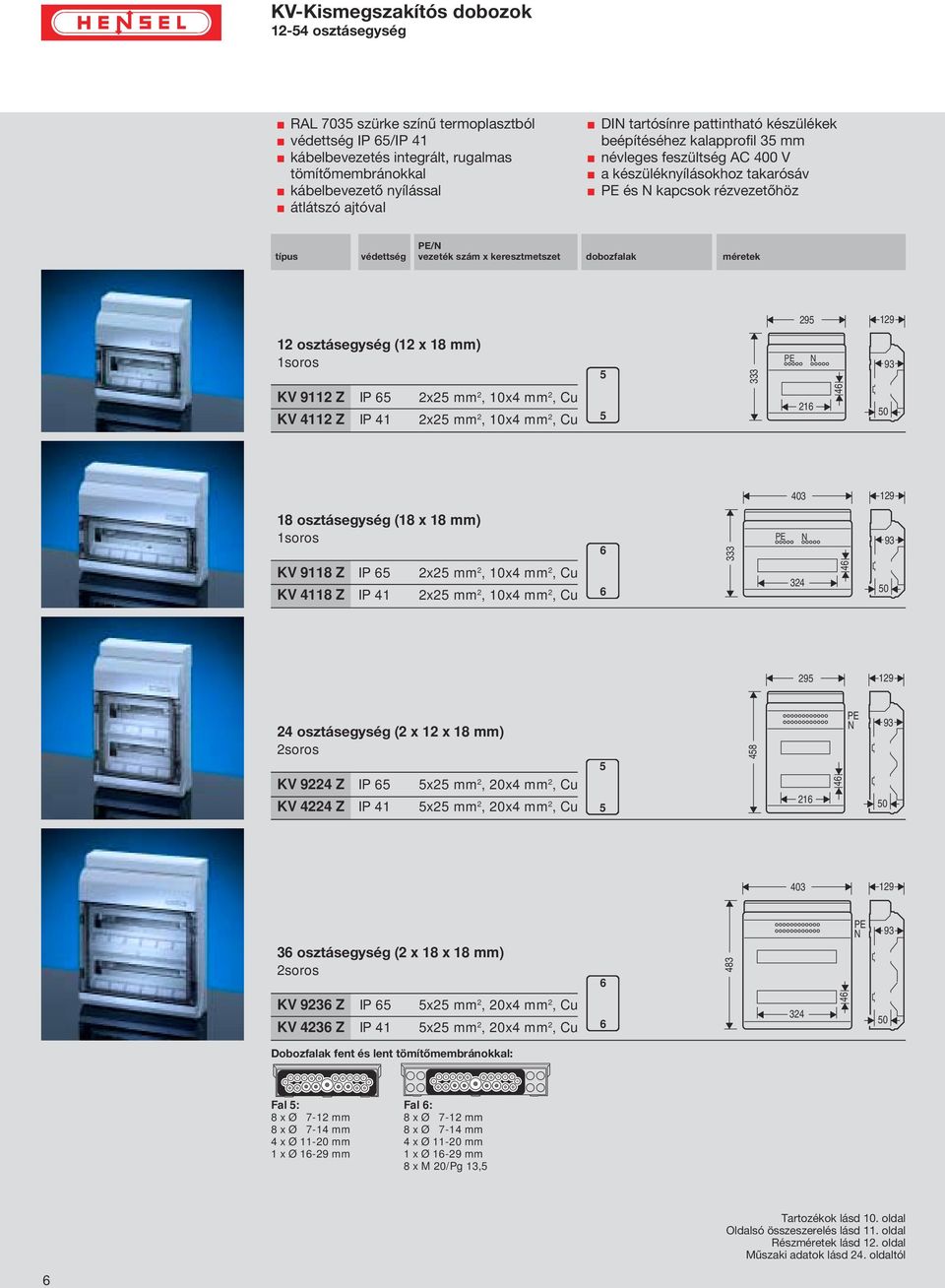

6 KV-Kismegszakítós dobozok 12-4 osztásegység RAL 703 szürke színű termoplasztból védettség IP /IP 41 kábelbevezetés integrált, rugalmas tömítőmembránokkal kábelbevezető nyílással átlátszó ajtóval DI tartósínre pattintható készülékek beépítéséhez kalapprofil 3 mm névleges feszültség AC 400 V a készüléknyílásokhoz takarósáv és kapcsok rézvezetőhöz / típus védettség vezeték szám x keresztmetszet dobozfalak méretek osztásegység (12 x 18 mm) 1soros 333 KV 9112 Z IP 2x2 mm 2, 10x4 mm 2, Cu KV 4112 Z IP 41 2x2 mm 2, 10x4 mm 2, Cu osztásegység (18 x 18 mm) 1soros KV 9118 Z IP 2x2 mm 2, 10x4 mm 2, Cu KV 4118 Z IP 41 2x2 mm 2, 10x4 mm 2, Cu osztásegység (2 x 12 x 18 mm) 2soros KV 9224 Z IP x2 mm 2, 20x4 mm 2, Cu KV 4224 Z IP 41 x2 mm 2, 20x4 mm 2, Cu osztásegység (2 x 18 x 18 mm) 2soros 483 KV 923 Z IP x2 mm 2, 20x4 mm 2, Cu KV 423 Z IP 41 x2 mm 2, 20x4 mm 2, Cu Dobozfalak fent és lent tömítőmembránokkal: Fal : Fal : 8 x Ø 7-12 mm 8 x Ø 7-12 mm 8 x Ø 7-14 mm 8 x Ø 7-14 mm 4 x Ø mm 4 x Ø mm 1 x Ø 1-29 mm 1 x Ø 1-29 mm 8 x M 20/Pg 13, Tartozékok lásd 10. oldal Oldalsó összeszerelés lásd 11. oldal Részméretek lásd 12. oldal Műszaki adatok lásd 24. oldaltól

7 KV-Kismegszakítós dobozok 12-4 osztásegység / típus védettség vezeték szám x keresztmetszet dobozfalak méretek osztásegység (3 x 12 x 18 mm) 3soros 83 KV 3 Z IP x2 mm 2, 20x4 mm 2, Cu KV 433 Z IP 41 x2 mm 2, 20x4 mm 2, Cu osztásegység (4 x 12 x 18 mm) 4soros 708 KV 9448 Z IP x2 mm 2, 20x4 mm 2, Cu KV 4448 Z IP 41 x2 mm 2, 20x4 mm 2, Cu osztásegység (3 x 18 x 18 mm) 3soros KV 4 Z IP x2 mm 2, 20x4 mm 2, Cu KV 434 Z IP 41 x2 mm 2, 20x4 mm 2, Cu Mellékelt tartozékok lásd a felsorolás szerint A dobozfalak fent és lent tömítőmembránokkal: 18 Fal : Fal : 8 x Ø 7-12 mm 8 x Ø 7-12 mm 8 x Ø 7-14 mm 8 x Ø 7-14 mm 4 x Ø mm 4 x Ø mm 1 x Ø 1-29 mm 1 x Ø 1-29 mm 8 x M 20/Pg 13, Takarósáv a készüléknyíláshoz -/-kapcsok, oszthatók 1 osztásegység mérete (=18 mm) Tartozékok lásd 10. oldal Oldalsó összeszerelés lásd 11. oldal Részméretek lásd 12. oldal Műszaki adatok lásd 24. oldaltól 7

8 KV-Extra kismegszakítós dobozok, járulékos hellyel, kezelést nem igénylő készülékekhez RAL 703 szürke színű termoplasztból kábelbevezetéshez integrált, rugalmas tömítőmembránokkal kábelbevezető nyílással átlátszó ajtóval DI tartósínre pattintható készülékek és kapcsok beépítéséhez kalapprofil 3 mm névleges szigetelési feszültség AC 400 V a készüléknyílásokhoz takarósávval típus védettség dobozfalak méretek osztásegység (1 x 12 x 18 mm) mm széles 1 DI tartósín (készülékekhez és sorkapcsokhoz max. 72 mm mélységű beépítéssel) 1soros, / kapocs nélkül KV 9220 Z IP osztásegység (1 x 18 x 18 mm) mm széles 1 DI tartósín (készülékekhez és sorkapcsokhoz max. 72 mm mélységű beépítéssel) 1soros, / kapocs nélkül KV 9230 Z IP osztásegység (2 x 12 x 18 mm) mm széles 1 DI tartósín (készülékekhez és sorkapcsokhoz max. 72 mm mélységű beépítéssel) 2soros, / kapocs nélkül KV 30 Z IP osztásegység (3 x 12 x 18 mm) mm széles 1 DI tartósín (készülékekhez és sorkapcsokhoz max. 72 mm mélységű beépítéssel) 3soros, / kapocs nélkül KV 9440 Z IP 21 8

9 KV-Extra kismegszakítós dobozok, járulékos hellyel, kezelést nem igénylő készülékekhez típus védettség dobozfalak méretek osztásegység (2 x 18 x 18 mm) mm széles 1 DI tartósín (készülékekhez és sorkapcsokhoz max. 72 mm mélységű beépítéssel) 2soros, / kapocs nélkül KV 0 Z IP 324 Dobozfalak fent és lent tömítőmembránokkal: Mellékelt tartozékok lásd a felsorolás szerint: Fal : Fal : 8 x Ø 7-12 mm 8 x Ø 7-12 mm 8 x Ø 7-14 mm 8 x Ø 7-14 mm 4 x Ø mm 4 x Ø mm 1 x Ø 1-29 mm 1 x Ø 1-29 mm 8 x M 20/Pg 13, 18 Takarósáv a készüléknyíláshoz 1 osztásegység mérete (=18 mm) Termékbeli és szerelési előnyök járulékos hely kalapprofilú sínnel a doboz szélességében kezelést nem igénylő készülékekhez. Beépítési mélység 72 mm, beépítési magasság max. 12 ill. 10 mm. szabvány szerint ugyanabba a dobozba installációs készülék is beépíthető (külső méret a DI szerint) rövidebb huzalozás műhely előszerelés és huzalozás a kapcsok beépítésénél lehetséges kompakt, optikailag tiszta megoldású gyártmány Tartozékok lásd 10. oldal Oldalsó összeszerelés lásd 11. oldal Részméretek lásd 12. oldal Műszaki adatok lásd 24. oldaltól 9

10 KV-Kismegszakítós dobozok tartozékok típus Tömszelencés összekötőcsonk védettség IP, Pg 1, oldalirányú összeépítéshez AVS 1 kábel átvezetéshez ø 1 mm - ig Példa: oldalirányban AVS 1 - tal vagy EVS 1 - tal összeépített dobozok Bedugható összekötőcsonk védettség IP 41/IP 4, Pg 1, a dobozok oldalirányú összeépítéséhez EVS 1 kábel átvezetéshez ø 19 mm - ig Plombáló betét az alsó és felső dobozrész közötti plombáláshoz (ajtók kiegészítő rész nélkül is plombálhatók) KV PL osztásegységes kiselosztókhoz KV PL osztásegységes kiselosztókhoz Ajtózár profilcilinderrel, 2 kulccsal KV ES osztásegységes kiselosztókhoz KV ES osztásegységes kiselosztókhoz Tartalékkulcs KV ES 2 2 darab, a KV ES 1 vagy KV ES 3 ajtózárhoz Takarósáv a kihasználatlan készüléknyílások lefedéséhez, 12 osztásegység, osztásegységenként 18 mm AS 12 Kábelbevezető burkolat csak külön rendelésre, ha a vezeték-bevezetést fent és lent le akarjuk fedni. (1 kábelbevezető burkolat 1 kiselosztó tartozéka) KV EB 12 soronként 12 osztásegységes kiselosztókhoz KV EB 18 soronként 18 osztásegységes kiselosztókhoz 10 Kábelbevezető burkolat pót - tartozék (1 kábelbevezető burkolat 1 kiselosztó tartozéka) KV EB 03 KV 9103 Z, KV 4103 Z dobozokhoz KV EB 04 KV 9104 Z, KV 4104 Z dobozokhoz KV EB 0 KV 910 Z, KV 410 Z dobozokhoz KV EB 09 KV 9109 Z, KV 4109 Z dobozokhoz -és kapcsok a kiselosztókba, utólagos beépítéshez KV P 03 KV X103-hoz 1 x 2, 3 x 4 mm 2 KV P 04 KV X104-hez 2 x 2, 3 x 4 mm 2 KV P 0 KV X10-hoz 2 x 2, 4 x 4 mm 2 KV P 09 KV X109-hez 2 x 2, x 4 mm 2 KV P 12 KV X112-höz 2 x 2, 10 x 4 mm 2 KV P 20 KV X224-hez x 2, 20 x 4 mm 2 KV P 2 KV X33-hoz x 2, 20 x 4 mm 2 Műszaki adatok lásd 24. oldaltól

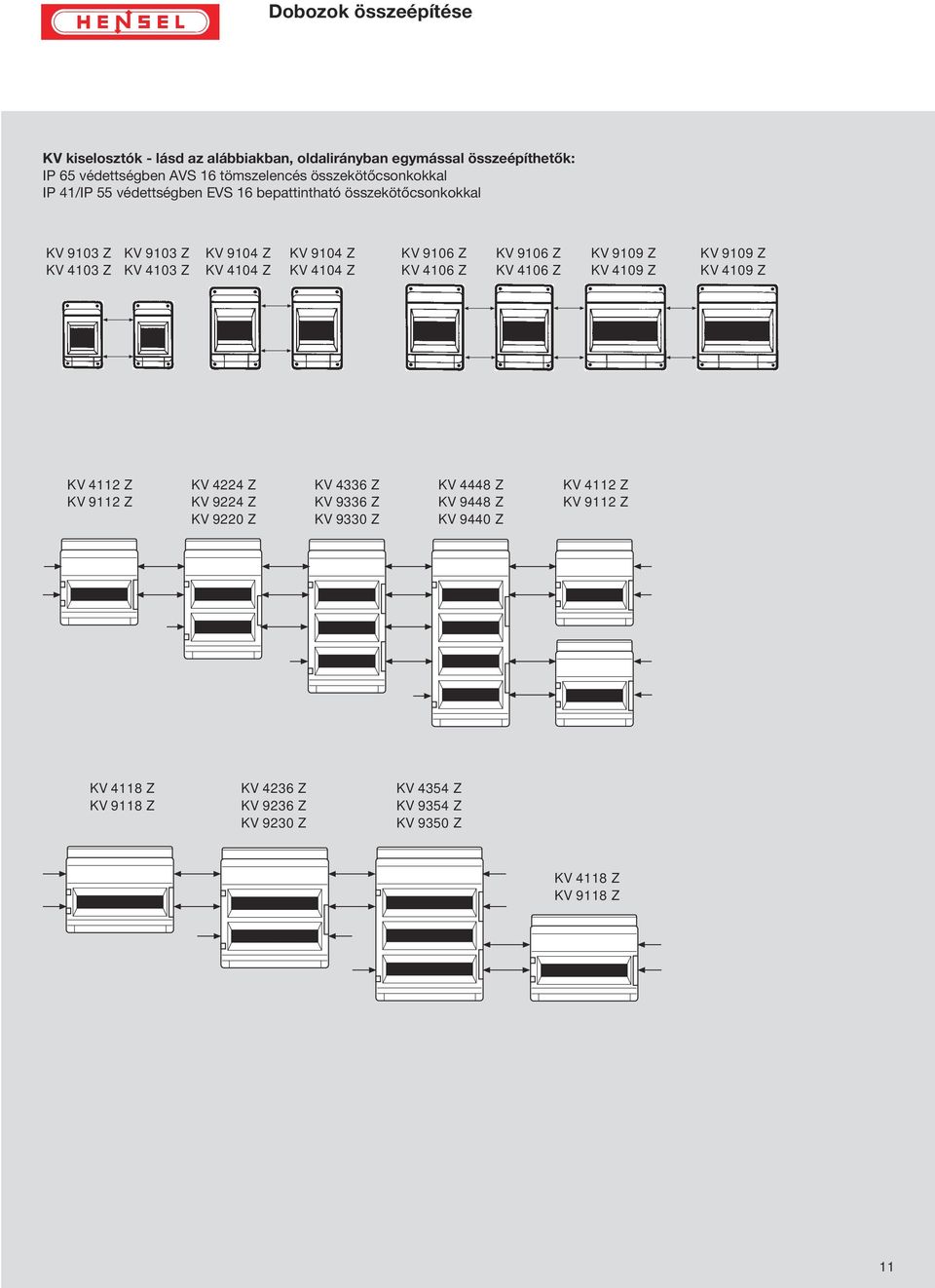

11 Dobozok összeépítése KV kiselosztók - lásd az alábbiakban, oldalirányban egymással összeépíthetők: IP védettségben AVS 1 tömszelencés összekötőcsonkokkal IP 41/IP védettségben EVS 1 bepattintható összekötőcsonkokkal KV 9103 Z KV 4103 Z KV 9103 Z KV 4103 Z KV 9104 Z KV 4104 Z KV 9104 Z KV 4104 Z KV 910 Z KV 410 Z KV 910 Z KV 410 Z KV 9109 Z KV 4109 Z KV 9109 Z KV 4109 Z KV 4112 Z KV 9112 Z KV 4224 Z KV 9224 Z KV 433 Z KV 3 Z KV 4448 Z KV 9448 Z KV 4112 Z KV 9112 Z KV x112 KV 9220 x224 Z KV 30 x33 Z KV 9440 x448 Z KV x112 KV 4118 Z KV 9118 Z KV x118 KV 423 Z KV 923 Z KV 9230 x23 Z KV 434 Z KV 4 Z KV 0 x34 Z KV 4118 Z KV 9118 x118 Z 11

12 Méretrajzok KV 4103 Z KV 9103 Z KV 4104 Z KV 9104 Z KV 410 Z KV 910 Z KV 4109 Z KV 9109 Z KV 4112 Z KV 9112 Z KV 4224 Z KV 9224 Z KV 433 Z KV 3 Z KV 4448 Z KV 9448 Z KV 4118 Z KV 9118 Z KV 423 Z KV 923 Z KV 434 Z KV 4 Z 40 Kábelbevezető burkolat elhelyezése lent és fent, 12-4 osztásegységes kiselosztókhoz 40 12

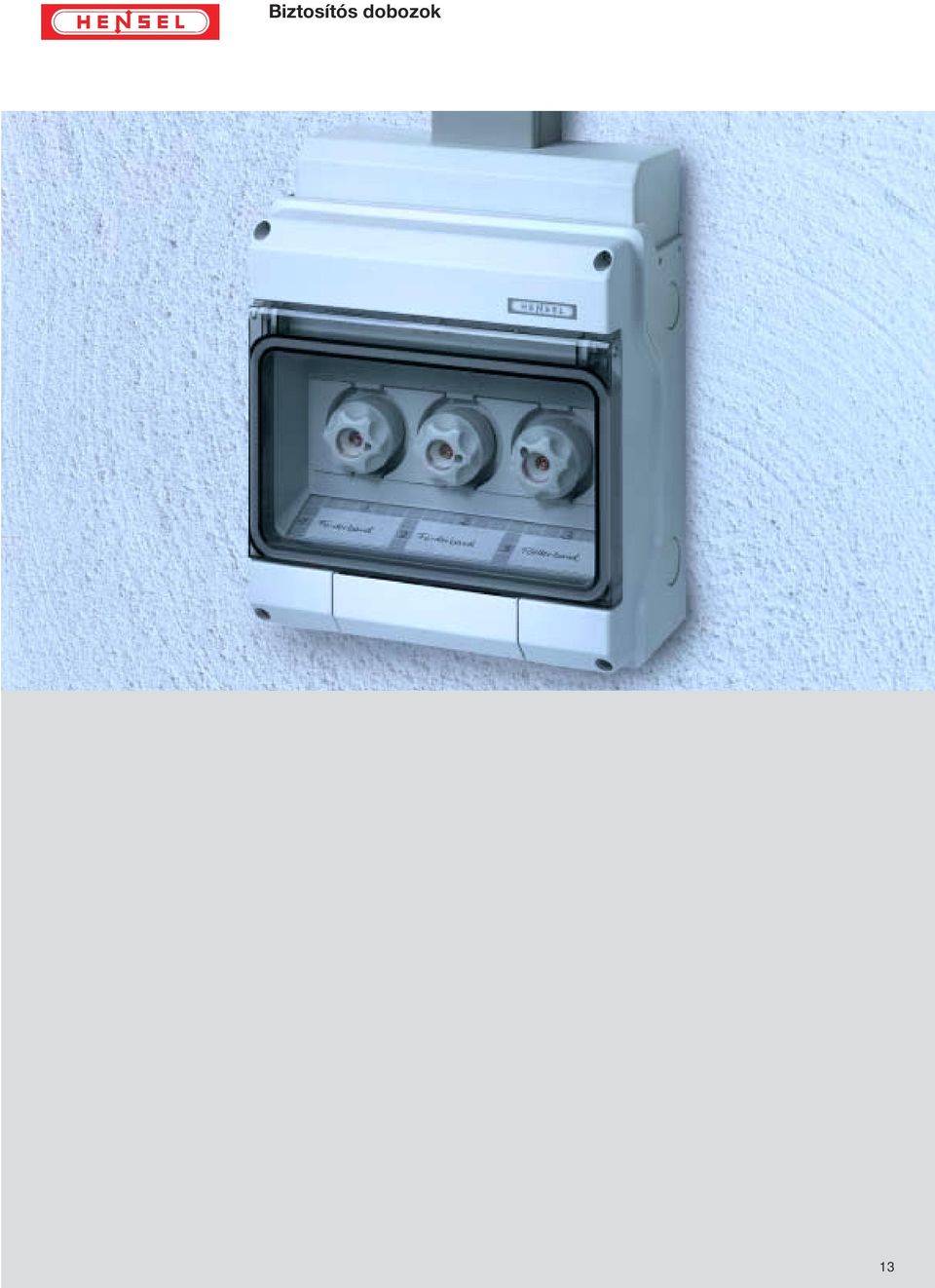

13 Biztosítós dobozok 13

14 Biztosítós dobozok RAL 703 szerinti szürke színű, termoplasztból védettség IP /IP átlátszó nyitható / zsanéros csapófedéllel biztosítók illesztőcsavaros rendszerhez névleges feszültség AC 00 V plombálható és kapcsokkal rézvezetőhöz védettség IP 4 = STM.. védettség IP = ESM.. védettség IP = ASM/AKM/EDK/EDR.. tömszelencéket lásd oldal. / vezeték szám biztosítós mellékelt ESM típus x keresztmetszet elemek kábelbevezetők kábelbevezetés méretek 1 x 2 A külső felerősítéssel és csavaros fedéllel névleges terhelési tényező 0,8. védettség IP = ESM.., védettség IP = ASM.. plombálható a PL 7 tartozékkal: 2 ESM 20 nagyság D II ø -13 mm- SD 1221 Z 3x4 mm 2, Cu (diazed) hez Plombálható doboz fedél és alsórész: 2 ESM 20 nagyság D II ø -13 mm- SD 1222 Z 3x4 mm 2, Cu (diazed) hez M 20 M 20 M 20 M 20 M 20 M 20 M x 2 A védettség IP, átlátszó ajtóval, névleges terhelési tényező 0,9, integrált, rugalmas tömitőmembránnal a kábelbevezetéshez x2 mm 2, Cu KV 2 Z 3x4 mm 2, Cu nagyság D II (diazed) 4 3 x 3 A védettség IP, átlátszó ajtóval, névleges terhelési tényező 0,9, integrált, rugalmas tömitőmembránnal a kábelbevezetéshez x2 mm 2, Cu KV 3 Z 3x4 mm 2, Cu nagyság D II (diazed) 4 Dobozfalak fent és lent tömítőmembránokkal: Fal 4: 8 x Ø 7-1 mm 2 x Ø mm 1 x Ø mm Mellékelt tartozékok lásd a felsorolás szerint: -/-kapcsok Tartozékok lásd 1. oldal Részméretek lásd 12. oldal Műszaki adatok lásd 24. oldaltól 14

15 Biztosítós dobozok Tartozékok típus Tömszelencés összekötőcsonk védettség IP, Pg 1, dobozok oldalirányú összeépítéséhez AVS 1 a vezeték keresztmetszete ø 1 mm-ig Bepattintható összekötőcsonk védettség IP, Pg 1, dobozok oldalirányú összeépítéhez EVS 1 a vezeték keresztmetszete ø 19 mm-ig Plombálási lehetőség (fém) plombáló készlettel PL 7 KV PL 3 SD 1221 Z - dobozhoz KV 2 Z, KV 3 Z - dobozokhoz Ajtózár profilcilinderrel, 2 kulccsal KV ES 3 KV 2 Z, KV 3 Z - dobozokhoz Tartalékkulcs KV ES 2 2 db, KV ES 3 ajtózárhoz Kábelbevezető burkolat pót - tartozék (1 nyílászáró burkolat tartozik 1 dobozhoz) KV EB 09 KV 2 Z, KV 3 Z - dobozokhoz Műszaki adatok a 24. oldaltól 1

16 1 Üres dobozok

17 Üres dobozok RAL 703 szerinti szürke színben, termoplasztból átlátszó csuklópántos ajtóval zárhatóság szerszámmal plombálható készülékek tartósínnel vagy szerelőlappal történő beépítéséhez védettség IP 4 = STM.. védettség IP = ESM.. védettség IP = AKS/AKM/EDK/EDR.. tömszelencéket lásd oldal típus mellékelt kábelbevezető ESM max. beépítési mélység beépített szerelőlemeznél tartósínnél dobozfalak metrikus M méretek Tartósín és szerelőlap külön rendelendő ESM 2 ż 9-17 mm-ig 1 ESM 32 KG 9001 ø 9-23 mm-ig 9 mm 89 mm Tartósín és szerelőlap külön rendelendő ESM 2 ż 9-17 mm-ig 1 ESM 32 KG 9002 ø 9-23 mm-ig 9 mm 89 mm Tartósín és szerelőlap külön rendelendő ESM 2 ż 9-17 mm-ig 1 ESM 32 KG 9003 ø 9-23 mm-ig 9 mm 89 mm készülékek beépítéséhez beépített szerelőlap, kábelbevezetéshez integrált, rugalmas, tömítőmembránokkal, védettség IP, kábelbevezető nyílással, max. 10 mm beépítési mélység. 83 KV 31 IP 10 mm - Dobozfalak fent és lent tömítőmembránokkal: Dobozfalak metrikus kábelbevezetésekkel: Mellékelt tartozékok lásd a felsorolás szerint: Fal : 8 x Ø 7-12 mm 8 x Ø 7-14 mm 4 x Ø mm 1 x Ø 1-29 mm Fal 7: Fal 8: Fal 9: Fal 10: 2 x M 20, 4 x M 20, x M 20, 2 x Pg 1 2 x M 2, 2 x M 2/32, 2 x M 2/32, 1 x M 32/40 1 x M 32/40 1 x M 32/40 kábelbevezető ESM = IP 17

18 Fogyasztásmérő RAL 703 szerinti szürke színben, termoplasztból átlátszó csuklópántos ajtóval zárhatóság szerszámmal plombálható integrált rugalmas tőmítőmembránokkal kábelbevezetésekhez kábelbevezető nyílással védettség IP méretlen területen alkalmazása a helyi áramszolgáltatóval való egyeztetés után max. beépitési Typ típus mélység oldalfalak méretek KV mm fogyasztásmérő-csapóablakkal, plombálható, szerszámos-vagy kézi működtetéssel, maximum mérőhöz, kapcsoló órához stb., lakattal zárható (lakatpánt Ø max. mm), szabványos nyílásméret 140 x 310 mm, védettség IP KV mm csapófedél érintésvédelemmel, 12 osztásegységes (12 x 18 mm), tartozék tartósínnel /80 mm KV mm Útmutató: KV-Fogyasztásmérő dobozok EVS../AVS.. összekötőcsonkkal oldalt a KV-Kismegszakítós dobozokkal sorolhatók. lásd 20.oldal 18 Dobozfalak fent és lent tömítőmembránokkal: 1 osztásegység mérete (= 18 mm) 18 Fal : 8 x Ø 7-12 mm 8 x Ø 7-14 mm 4 x Ø mm 1 x Ø 1-29 mm Tartozékok lásd.oldal. Műszaki adatok 8-0.oldaltól.

19 Üres dobozok Tartozékok típus Szerelőlapok műanyagból, 4 mm vastag felerősítő csavarokkal KG MP 01 a KG 9001 Z dobozokhoz KG MP 02 a KG 9002 Z dobozokhoz KG MP 03 a KG 9003 Z dobozokhoz méretek sz 100 x m 13 mm sz 130 x m 13 mm sz 180 x m 13 mm Tartósínek a DI E szerint bepattintható vagy szorítórugós készülékekhez vagy kapcsokhoz, 3 mm - es kalapprofil, felerősítő csavarokkal KG TS 01 a KG 9001 Z dobozokhoz hossz 81 mm KG TS 02 a KG 9002 Z dobozokhoz hossz 108 mm KG TS 03 a KG 9003 Z dobozokhoz hossz 12 mm és kapcsok rézvezetőhöz / vezeték szám x keresztmetszet KG P 01 a KG 9001 Z dobozokhoz 3x2 mm 2, 3x4 mm 2 KG P 02 a KG 9002 Z dobozokhoz 3x2 mm 2, x4 mm 2 KG P 03 a KG 9003 Z dobozokhoz 4x2 mm 2, 7x4 mm 2 KV P 20 a KV 31 dobozokhoz x2 mm 2, 20x4 mm 2 Tömszelencés összekötőcsonk védettség IP, Pg 1, dobozok oldalirányú összeépítéséhez AVS 1 a vezeték keresztmetszete ø 1 mm-ig Bepattintható összekötőcsonk védettség IP, Pg 1, dobozok oldalirányú összeépítéshez EVS 1 a vezeték keresztmetszete ø 19 mm-ig 19

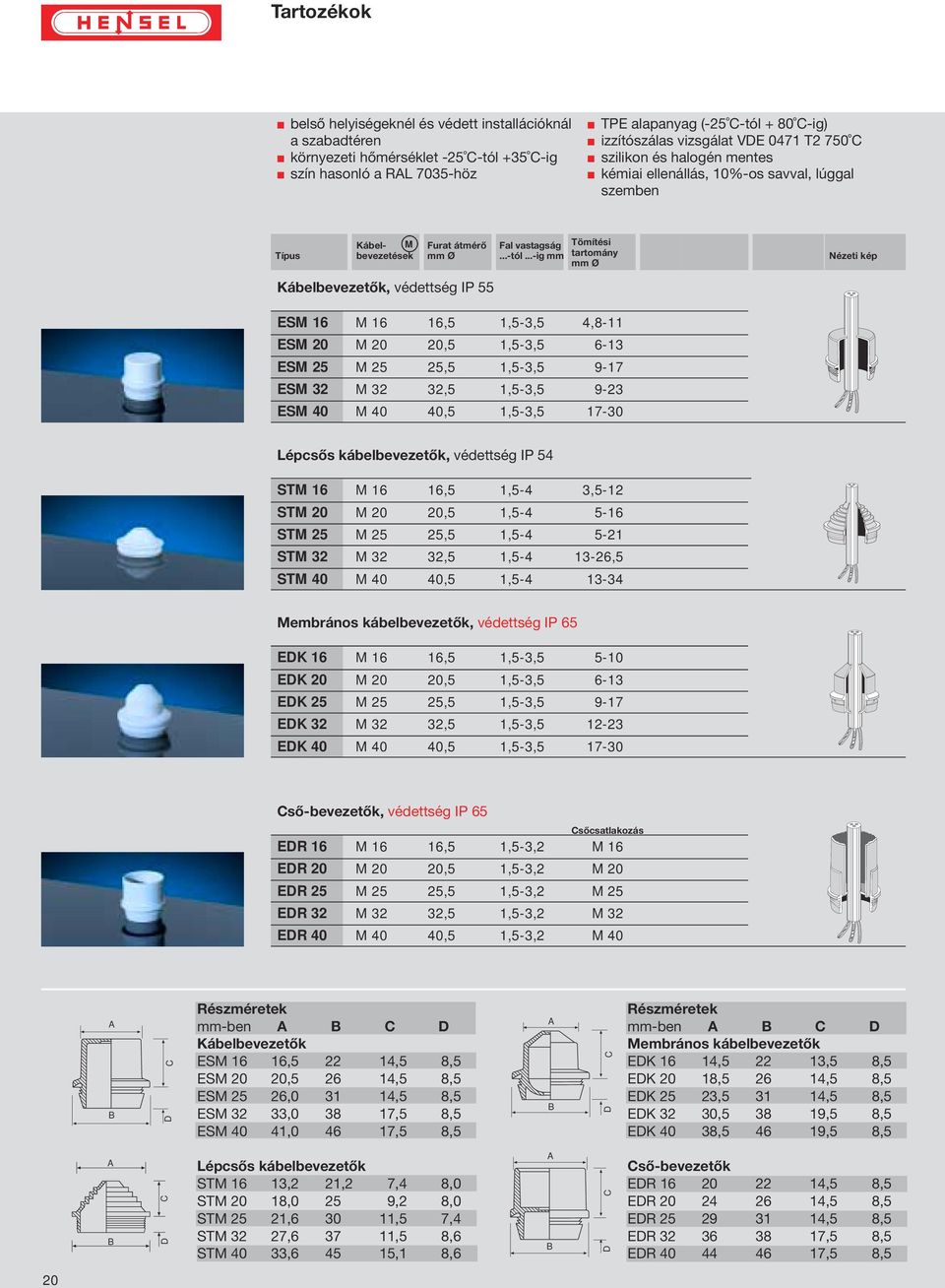

20 Tartozékok belső helyiségeknél és védett installációknál a szabadtéren környezeti hőmérséklet -2 C-tól +3 C-ig szín hasonló a RAL 703-höz T alapanyag (-2 C-tól + 80 C-ig) izzítószálas vizsgálat VDE 0471 T2 70 C szilikon és halogén mentes kémiai ellenállás, 10%-os savval, lúggal szemben Típus Kábelbevezetések M Furat átmérő mm Ø Kábelbevezetők, védettség IP Fal vastagság...-tól...-ig mm Tömítési tartomány mm Ø ézeti kép ESM 1 M 1 1, 1,-3, 4,8-11 ESM 20 M 20 20, 1,-3, -13 ESM 2 M 2 2, 1,-3, 9-17 ESM 32 M 32 32, 1,-3, 9-23 ESM 40 M 40 40, 1,-3, Lépcsős kábelbevezetők, védettség IP 4 STM 1 M 1 1, 1,-4 3,-12 STM 20 M 20 20, 1,-4-1 STM 2 M 2 2, 1,-4-21 STM 32 M 32 32, 1, , STM 40 M 40 40, 1, Membrános kábelbevezetők, védettség IP EDK 1 M 1 1, 1,-3, -10 EDK 20 M 20 20, 1,-3, -13 EDK 2 M 2 2, 1,-3, 9-17 EDK 32 M 32 32, 1,-3, EDK 40 M 40 40, 1,-3, Cső-bevezetők, védettség IP Csőcsatlakozás EDR 1 M 1 1, 1,-3,2 M 1 EDR 20 M 20 20, 1,-3,2 M 20 EDR 2 M 2 2, 1,-3,2 M 2 EDR 32 M 32 32, 1,-3,2 M 32 EDR 40 M 40 40, 1,-3,2 M 40 A C DB Részméretek mm-ben A B C D Kábelbevezetők ESM 1 1, 22 14, 8, ESM 20 20, 2 14, 8, ESM 2 2, , 8, ESM 32 33, , 8, ESM 40 41,0 17, 8, A B C D Részméretek mm-ben A B C D Membrános kábelbevezetők EDK 1 14, 22 13, 8, EDK 20 18, 2 14, 8, EDK 2 23, 31 14, 8, EDK 32 30, 38 19, 8, EDK 40 38, 19, 8, A B C D Lépcsős kábelbevezetők STM 1 13,2 21,2 7,4 8,0 STM 20 18,0 2 9,2 8,0 STM 2 21, 30 11, 7,4 STM 32 27, 37 11, 8, STM 40 33, 4 1,1 8, A B C D Cső-bevezetők EDR , 8, EDR , 8, EDR , 8, EDR , 8, EDR , 8, 20
