Alumínium fali rácsok típus TMM

Átírás

1 TMM Fali rácsok Kör keresztmetszet Alumínium Alumínium fali rácsok típus TMM Alumínium fali rácsok alacsony levegő térfogatáramra. æ Levegő befúvásra és elszívásra a szellőző és légkondicionáló rendszerekben æ Alumínium æ Fehér, RAL 9010 æ Alumínium keret és lamellák æ Légcsatorna csatlakozó klipsszel a rács hátoldalán æ A keretet tömítőszalaggal tömíteni szükséges æ Kör keresztmetszetű légcsatornába építhető æ Alumínium, fix lamellás rács kis légmennyiségre, fali vagy mennyezeti beépítéssel. æ Fehér, RAL 9010 æ ATC típus TMM TMM, 100 æ TMM = Rácstípus æ 100 = Csatlakozó átmérő A.10 TMM 1/3-2009/10/6 - HU-HU

2 A L x H ØN Méretek Type A ØN LXH TMM x105 TMM x127 TMM x150 TMM x190 TMM x230 A.10 TMM 2/3-2009/10/6 - HU-HU

3 Gyorskiválasztás Qv Type in/out in out in out in out in out in out veff Lth 1 - Ps <2 <2 Lw <20 <20 veff Lth Ps 4 6 <2 3 Lw <20 <20 <20 <20 veff Lth Ps <2 2 Lw <20 23 <20 <20 <20 <20 veff Lth Ps Lw <20 <20 <20 <20 veff Lth Ps Lw <20 <20 veff Lth Ps Lw <20 20 veff Lth Ps Lw <20 <20 veff Lth Ps Lw <20 21 veff Lth Ps Lw veff Lth Ps 9 19 Lw veff Lth Ps Lw <20 23 veff Lth Ps Lw <20 25 veff Lth Ps 6 15 Lw <20 26 veff Lth 7 - Ps 7 20 Lw veff Lth 8 - Ps Lw veff Lth 9 - Ps Lw veff Lth 10 - Ps Lw Szimbólumok és műszaki leírás æ Qv = Légszállítás, m³/h-ban æ v eff = Effektív légsebesség, m/s-ban æ Lth 0.25 = Vízszintes vetőtávolság, vt = 0.25m/s-nál æ Ps = Statikus nyomásveszteség, Pa-ban æ Lw = Hangteljesítményszint, db(a)-ben æ Type = A rács csatlakozó átmérője A.10 TMM 3/3-2009/10/6 - HU-HU

4 TMP Fali rácsok Kör keresztmetszet Alumínium Alumínium fali rácsok típus TMP Alumínium fali rács alacsony levegő térfogatáramra. æ Levegő befúvásra és elszívásra a szellőző és légkondicionáló rendszerekben æ Különleges tervezésű mennyezeti befúvó Coanda-effektus hatású æ Alumínium æ Fehér, RAL 9010 æ Alumínium ház és döntött lamellák æ Légcsatorna csatlakozó klipsszel a rács hátoldalán æ A keretet tömítőszalaggal tömíteni szükséges æ Kör keresztmetszetű légcsatornába építhető æ Alumínium, döntött fixlamellás rács kis légmennyiségre, oldalfali vagy mennyezeti beépítésre. æ Fehér, RAL 9010 æ ATC típus TMP TMP, 100 æ TMP = Rácstípus æ 100 = Csatlakozó átmérő A.10 TMP 1/3-2009/10/6 - HU-HU

5 A L x H ØN Méretek Type A ØN LXH TMP x105 TMP x127 TMP x150 TMP x190 TMP x230 Gyorskiválasztás Qv Type in/out in out in out in out in out in out veff Lth Ps 3 3 Lw <20 <20 veff Lth Ps Lw veff Lth Ps Lw <20 <20 veff Lth Ps Lw veff Lth Ps Lw veff Lth Ps Lw veff Lth Ps Lw veff Lth Ps Lw veff Lth 8 - Ps Lw veff Lth 9 - Ps Lw veff Lth Ps Lw veff Lth 9 - Ps Lw veff Lth Ps Lw veff Lth 10 - Ps Lw A.10 TMP 2/3-2009/10/6 - HU-HU

6 Szimbólumok és műszaki leírás æ Qv = Légszállítás, m³/h-ban æ v eff = Effektív légsebesség, m/s-ban æ Lth 0.25 = Vízszintes vetőtávolság, vt = 0.25m/s-nál æ Ps = Statikus nyomásveszteség, Pa-ban æ Lw = Hangteljesítményszint, db(a)-ben æ Type = A rács csatlakozó átmérője A.10 TMP 3/3-2009/10/6 - HU-HU

7 SVR Háztartási rácsok Négyszög keresztmetszet Acél Fehér, 2 irányba fúvó háztartási rácsok típus SVR Préselt, fixlamellás, 2 irányba fúvó acél rácsok. æ Levegő és befúvásra a szellőző és légkondicionáló rendszerekben. Falba, vagy padlóba építhető kivitelben. æ Acél æ Fehér, RAL 9016 æ Préselt acél keret 2 irányba fúvó lamellákkal, fehér színben æ Padlóba vagy légcsatornába építhető Tartozékok æ Kérésre csatlakozó doboz is rendelhető æ 2 irányba fúvó háztartási rács, padlóba vagy álmennyezetbe építhető kivitelben æ Fehér, RAL 9016 æ ATC típus SVR SVR, 254, 102, Fehér æ SVR = Rácstípus æ 254 = Hasznos hossz mm-ben æ 102 = Hasznos szélesség mm-ben æ Fehér = Felület színe SVR A.10 SVR 1/1-2009/10/6 - HU-HU

8 SVR Padlórácsok Négyszög keresztmetszet Acél Barna, 2 irányba fúvó háztartási rácsok típus SVR Préselt, fixlamellás, 2 irányba fúvó acél rácsok, barna színben. æ Levegő és befúvásra a szellőző és légkondicionáló rendszerekben. Falba, vagy padlóba építhető kivitelben. æ Acél æ Barna æ 2 irányba fúvó háztartási rács, padlóba vagy álmennyezetbe építhető kivitelben æ Barna æ ATC típus SVR SVR, 254, 102, Barna æ SVR = Rácstípus æ 254 = Hasznos hossz mm-ben æ 102 = Hasznos szélesség mm-ben æ Barna = Felület színe SVR A.10 SVR 1/1-2009/10/6 - HU-HU

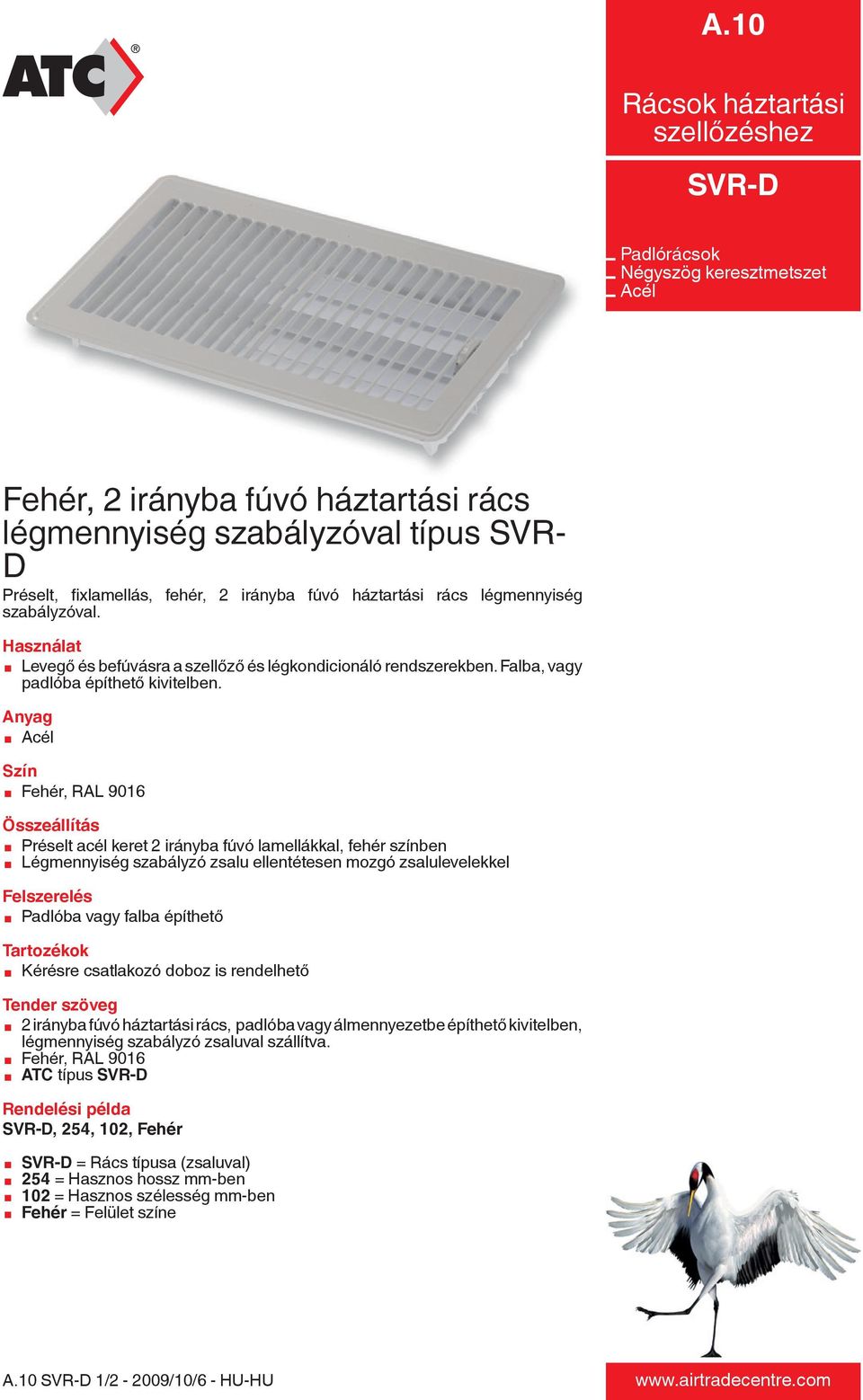

9 SVR-D Padlórácsok Négyszög keresztmetszet Acél Fehér, 2 irányba fúvó háztartási rács légmennyiség szabályzóval típus SVR- D Préselt, fixlamellás, fehér, 2 irányba fúvó háztartási rács légmennyiség szabályzóval. æ Levegő és befúvásra a szellőző és légkondicionáló rendszerekben. Falba, vagy padlóba építhető kivitelben. æ Acél æ Fehér, RAL 9016 æ Préselt acél keret 2 irányba fúvó lamellákkal, fehér színben æ Légmennyiség szabályzó zsalu ellentétesen mozgó zsalulevelekkel æ Padlóba vagy falba építhető Tartozékok æ Kérésre csatlakozó doboz is rendelhető æ 2 irányba fúvó háztartási rács, padlóba vagy álmennyezetbe építhető kivitelben, légmennyiség szabályzó zsaluval szállítva. æ Fehér, RAL 9016 æ ATC típus SVR-D SVR-D, 254, 102, Fehér æ SVR-D = Rács típusa (zsaluval) æ 254 = Hasznos hossz mm-ben æ 102 = Hasznos szélesség mm-ben æ Fehér = Felület színe A.10 SVR-D 1/2-2009/10/6 - HU-HU

10 SVR-D A.10 SVR-D 2/2-2009/10/6 - HU-HU

11 SVR-D Padlórácsok Négyszög keresztmetszet Acél Barna, 2 irányba fúvó háztartási rács légmennyiség szabályzóval típus SVR- D Préselt, fixlamellás, barna, 2 irányba fúvó háztartási rács légmennyiség szabályzóval. æ Levegő és befúvásra a szellőző és légkondicionáló rendszerekben. Falba, vagy padlóba építhető kivitelben æ Acél æ Barna æ Préselt acél keret 2 irányba fúvó lamellákkal, fehér színben æ Légmennyiség szabályzó zsalu ellentétesen mozgó zsalulevelekkel æ Padlóba vagy falba építhető Tartozékok æ Kérésre csatlakozó doboz is rendelhető æ 2 irányba fúvó háztartási rács, padlóba vagy álmennyezetbe építhető kivitelben, légmennyiség szabályzó zsaluval szállítva æ Barna æ ATC típus SVR-D SVR-D, 254, 102, Barna æ SVR-D = Rács típusa (zsaluval) æ 254 = Hasznos hossz mm-ben æ 102 = Hasznos szélesség mm-ben æ Barna = Felület színe A.10 SVR-D 1/2-2009/10/6 - HU-HU

12 SVR-D A.10 SVR-D 2/2-2009/10/6 - HU-HU

13 SVG-D Fali rácsok Négyszög keresztmetszet Acél Fehér színű fali rács változtatható térfogatárammal típus SVG-D Préselt, fixlamellás acél rács a lamellák mögé szerelt légmennyiség szabályzó zsaluval. æ Kis légmennyiség befúvására és elszívására a szellőző és légkondicionáló rendszerekben. Falra szerelhető kivitelben. æ Acél æ Fehér, RAL 9016 æ A ház és a lamellák acélból készülnek æ A rács lamellái felől állítható légmennyiség szabályzó zsalu æ Rögzítés látható csavarokkal Tartozékok æ Csavarok (tartalmazza) æ Oldalfali befúvórács 2 irányú kifúvással, beépített légmennyiség szabályzó zsaluval. æ Fehér, RAL 9016 æ ATC típus SVG-D SVG-D, 254, 102 æ SVG-D = Rács típusa (zsaluval) æ 254 = Hasznos hossz mm-ben æ 102 = Hasznos szélesség mm-ben A.10 SVG-D 1/2-2009/10/6 - HU-HU

14 SVG-D A.10 SVG-D 2/2-2009/10/6 - HU-HU

15 6104W Műanyag háztartási rácsok Kör keresztmetszet Polipropilén Műanyag légrács kör csatlakozó csonkkal típus 6104W Műanyag légrács kör csatlakozó csonkkal. æ Levegő befúvásra és elszívásra a szellőző rendszerekben æ Polipropilén æ Fehér æ A keret és a kiemelhető frontlap polipropilénből készül æ Kör keresztmetszetű légcsatorna csatlakozás NA 100-as méretben, a rács hátoldalán æ Légcsatornába tolható, rejtett csavarokkal rögzíthető Tartozékok æ Rögzítő csavarok (tartalmazza) æ Fehér színű polipropilén rács, NA 100-as légcsatorna csonkkal, kiemelhető frontlappal æ ATC típus 6104 W 6104 W æ 6104 = Rácstípus, NA 100-as légcsatorna csatlakozóval æ W = Fehér felület A W 1/1-2009/10/6 - HU-HU

16 6504W Műanyag háztartási rácsok Kör keresztmetszet Polipropilén Műanyag légrács kör csatlakozó csonkkal típus 6504W Műanyag légrács kör csatlakozó csonkkal. æ Levegő befúvásra és elszívásra a szellőző rendszerekben æ Polipropilén æ Fehér æ A keret és a kiemelhető frontlap polipropilénből készül. æ Kör keresztmetszetű légcsatorna csatlakozás NA 125-ös méretben, a rács hátoldalán æ Légcsatornába tolható, rejtett csavarokkal rögzíthető Tartozékok æ Csavarok (tartalmazza) æ Fehér színű polipropilén rács NA 125-ös légcsatorna csatlakozóval, kiemelhető frontlappal æ ATC típus 6104 W 6504 W æ 6104 = Rácstípus, NA 125 légcsatorna csatlakozóval æ W = Fehér A W 1/1-2009/10/6 - HU-HU

17 5010 Háztartási átszellőző rácsok Kör keresztmetszet Polipropilén Műanyag túlnyomás kibocsátó rácsok típus 5010 Polipropilén túlnyomás kibocsátó rácsok NA 100-as légcsatorna csatlakozással. æ Levegő elszívásra a szellőző rendszerekben (szárítók, elszívóernyők,...) æ Fehér polipropilén æ Fehér æ Polipropilén keret és lamellák æ Időjárásnak ellenálló anyagból æ Kör keresztmetszetű, NA 100-as légcsatorna csatlakozó csonkkal a zsalu hátoldalán æ Légcsatornába tolható, a külső falra csavarokkal rögzíthető Tartozékok æ Csavarok (tartalmazza) æ Fehér, polipropilén túlnyomás kibocsátó rácsok levegő elszívásra, NA 100-as légcsatorna csonkkal æ ATC típus æ 5010 = Fehér színű, műanyag túlnyomás kibocsátó rács, NA 100 A /1-2009/10/6 - HU-HU

18 6502W Háztartási átszellőző rácsok Kör keresztmetszet Polipropilén Műanyag túlnyomás kibocsátó rács típus 6502W Polipropilén túlnyomás kibocsátó rácsok NA 125-ös légcsatorna csatlakozással. æ Levegő elszívásra a szellőző rendszerekben (szárítók, elszívóernyők,...) æ Fehér polipropilén æ Fehér æ Polipropilén keret és lamellák æ Időjárásnak ellenálló anyagból æ Kör keresztmetszetű, NA 125-ös légcsatorna csatlakozó csonkkal a zsalu hátoldalán æ Légcsatornába tolható, a külső falra csavarokkal rögzíthető Tartozékok æ Csavarok (tartalmazza) æ Fehér, polipropilén túlnyomás kibocsátó rácsok levegő elszívásra, NA 125-ös légcsatorna csonkkal. æ ATC típus 6502 W 6502 W æ 6502 = Fehér színű, műanyag túlnyomás kibocsátó zsalu, NA 100 æ W = Fehér A W 1/1-2009/10/6 - HU-HU

19 6145W Háztartási rácsok Négyszög keresztmetszet Polipropilén Műanyag ajtórács típus 6145W Fehér színű, poliészter műanyag ajtórács. æ Az ajtórács a helyiségek összeszellőztetésére szolgál æ Polipropilén æ Fehér æ A keret és a döntött lamellák két darabból állnak össze æ A méretek a nyílás (áttörés) méretét jelentik æ A két különálló rész az ajtó két oldalára látható csavarokkal szerelendő Tartozékok æ Csavarok (tartalmazza) æ Fehér színű, poliészter műanyag ajtórács. æ ATC típus 6145 W 6145 W æ 6145 = Fehér színű, műanyag ajtórács æ W = Fehér A W 1/1-2009/10/6 - HU-HU

20 6501W Háztartási rácsok Négyszög keresztmetszet Polipropilén Négyszögletes átszellőzőrács típus 6501W Fehér színű, műanyag átszellőzőrács. æ Levegő befúvásra és elszívásra a szellőző rendszerekben æ Polipropilén æ Fehér æ Fehér színű, polipropilén négyszögletes keret valamint döntött lamellázatú előlap æ Négyszögletes nyílásba illeszthető æ Fehér, polipropilén négyszögletes szellőzőrács döntött lamellákkal. Falnyílásba (áttörésbe) illeszthető kivitelben. æ ATC típus 6501 W 6501 W æ 6501 W = Fehér műanyag fali rács A W 1/1-2009/10/6 - HU-HU

21 RVB Fali rácsok Négyszög keresztmetszethez Alumínium Oldalfali síkrács, állítható lamellákkal típus RVB Alumínium oldalfali rács, állítható lamellákkal kis légmennyiségekre. æ Kis légmennyiségek befúvására és elszívására a szellőző rendszerekben æ Alumínium æ Anodizált szín æ Anodizált alumínium előlap æ Állítható rács rovarvédő hálóval æ Látható csavarokkal rögzíthető Tartozékok æ Csavarok (tartalmazza) æ Alumínium négyszögletes rács rovarvédő hálóval, kis légmennyiségre. A rács áteresztő felülete egy kis kar mozgatásával állítható be æ ATC típus RVB RVB, 240, 200 æ RVB = Rács típusa æ 240 = Külső befoglaló hossz æ 200 = Külső befoglaló magasság A.10 RVB 1/1-2009/10/6 - HU-HU
