1 SERVO-DRIVE Az új nyitásrásegítő a TANDEMBOX plus BLUMOTION fiókokhoz több használati és mozgási szabadságot nyújt

2 Így értelmezzük a tökéletes mozgást

3 Könnyű nyitás, lágy és halk záródás SERVO-DRIVE megoldással elektromos működésű nyitásrásegítőnket kínáljuk fiókjainkhoz. BLUMOTION segítségével a mozgásnak egy különös minőségét kölcsönözzük lágy és halk záródással valamint egy használati- és mozgási szabadságot kínálunk Önnek a konyhában. Tartalom 4 Több komfort vevőinek 6 A SERVO-DRIVE elbűvöl Technika, ami lelkesít 10 Ilyen egyszerű is lehet a szerelés 12 Segítség tervezésnél és gyártásnál 14 Rendelési információk és szerelés 64 Perfecting motion

4 Több komfort vevőinek 4

5 Tegye lehetővé vevőinek a több használati- és mozgási szabadságot SERVO-DRIVE egy olyan új nyitásrásegítő fiókjaink számára, ami vevőit lelkesíteni fogja. Hiszen a fejlesztés során a konyhát használók szükségleteit a középpontba állítottuk. Elegendő a fiókot egy kicsit megérinteni vagy a fogantyút egy kicsit meghúzni és a fiókok már nyílnak is maguktól. Az, hogy a fiók melyik részét érinti meg, nem játszik szerepet. A BLUMOTION fékezésnek köszönhetően pedig ismét lágyan és halkan záródnak. Minden kézben tartva Lehet az nehéz vagy könnyű, széles vagy keskeny fiók a lágy nyitásrásegítés mindig azonos. Viszont azt, hogy a fiók mikor és milyen helyzetben álljon meg vagy csukódjon be, azt vevője határozhatja meg. Mindegy, hogy fogantyúval vagy anélkül: SERVO-DRIVE minden konyhának új szerepet ad. Vevői lelkesedni fognak. DYNAMIC SPACE a Blum kezdeményezése egy újabb és jobb konyhastandardhoz. Tervezze a konyhákat DYNAMIC SPACE-irányelvek szerint a több tárolótér kihasználás és mozgási minőség érdekében:

6 A SERVO-DRIVE elbűvöl Segítségére vagyunk a nagyobb tervezési szabadsága érdekében... Készítse a konyhákat fogantyú nélkül vagy fogantyúval: SERVO-DRIVE megoldásnak köszönhetően Önnek mindkét lehetősége adott. SERVO-DRIVE a különleges design miatt a red dot design Award best of the best kitüntetést kapta. interzum award: intelligent material & design

7 ... és vevőinek több mozgási szabadságot teremtünk Kézzel, lábbal, térddel vagy csípővel: Ilyen könnyen nyitható.

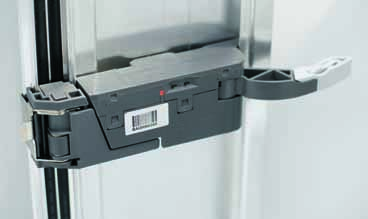

8 Technika, ami lelkesít A SERVO-DRIVE alapja egy elektromos meghajtóegység, ami impulzust ad a nyitáshoz. A könnyed nyitással és a BLUMOTION technikánkkal, a lágy és halk záródást eredményező megoldásunkkal egy új mozgási komfort keletkezik a konyhában.

9 A minőség előállítása az egyik alapelvünk Ehhez tartottuk magunkat a SERVO-DRIVE fejlesztése során is. Ezért kap a vasalatkereskedőkön keresztül az elektromos alkatrészekre év garanciát, amennyiben ezt Blum-TANDEMBOX fiókokhoz építi be. Sokoldalúan felhasználható SERVO-DRIVE esetén a fiók nincs mereven összekötve a meghajtóegységgel. Ezáltal a nyitási folyamat közben a fiók mindenkor megállítható. A zárás szintén minden helyzetből lehetséges. Egy típusú meghajtóegységet használunk minden 27 mm-nél nagyobb korpuszszélességhez Egyszerűen beépítve A TANDEMBOX fiók SERVO-DRIVE-val való kiegészítése esetén a kihúzórendszeren nem kell változtatást végrehajtani. A TANDEM pihekönnyű futása valamint a kifogástalan BLUMOTION működése szintén garantált. Egyszerű kikapcsolás Egy kereskedésben kapható kapcsolható aljzat kiépítését javasoljuk. A SERVO-DRIVE ilyen egyszerűen kikapcsolható. Ez energiát spórol és megkönnyíti a fiókok tisztítását. A fiókok mégis teljesen működőképesek. Jó érvek a SERVO-DRIVE megoldáshoz év garancia: Meghibásodott alkatrészek ingyenes pótlása a vasalatkereskedőkön keresztül Blum-TANDEMBOX felhasználása esetén Nincs merev összeköttetés a meghajtóegységgel Minden névleges hosszúsághoz beépíthető TANDEMBOX-fiókok változtatás nélkül beépíthetők Egy típusú meghajtóegység minden felhasználáshoz Kis beépítési mélység

10 Ilyen egyszerű is lehet a szerelés 1. A tartóprofil rögzítőjét (fent és 2. A meghajtóegységeket a tartóprofilon 3. lent) a furatokba kell helyezni és a helyes pozícióba kell helyezni felcsavarozni. és be kell pattintani. A kábelt alul kell átvezetni, a tartóprofilt pedig a rögzítőjébe kell pattintani. 10

11 A szerelésnél is érvényes: It s so easy Egy termék működése megmutatkozik a szerelés módjában is. SERVO-DRIVE esetén ez így hangzik: Minél egyszerűbb, annál jobb. Ezért a legfontosabb alkatrészeket szerszám nélkül rögzítheti. Rugalmas kábelezés A kábelezéshez nem kell tervrajzot készíteni. A rugalmas használat és az a lehetőség, hogy a hálózati adapter különböző helyeken felszerelhető, a helyi adottságoktól függetlenné teszi Önt. A konyhaszerelés során nincs utólagos beállítás az üzembe helyezéssel a meghajtóegységek önmagukat beállítják. Karbantartást nem igényel SERVO-DRIVE fejlesztése során különleges hangsúlyt fektettek az egyszerű szerelésre és felhasználásra. A pótalkatrészek szerszám nélkül cserélhetők. Ezen kívül a SERVO-DRIVE egyik alkatrésze sem igényel karbantartást. SERVO-DRIVE a TANDEMBOX fiókkal együtt szerelve nemzetközileg elismert tanusítvánnyal rendelkezik és nem esik a gépi irányvonalak vagy az E-készülékek szabályzata alá. Ezért a Blum TANDEMBOX fiókkal való szerelése minden további jóváhagyás nélkül lehetséges. 4. A tartóprofil kábelt és az osztókábelt. A hálózati adaptert a kiválasztott 6. az összekötő kapoccsal kell tartóban kell elhelyezni. összekötni. A speciális Blum-távtartó ütközőt egyszerűen az előlap furatába kell nyomni. 11

12 Segítség tervezésnél és gyártásnál Gyors és egyszerű tervezés DYNALOG 2.0 DYNALOG 2.0 egy felhasználóbarát katalógus és tervezőprogram. Több komfortot és biztonságot nyújt bútorok tervezésénél, helyes termékválasztásnál és rendelésnél. Az új felhasználások mint a SERVO-DRIVE egyszerűen és ütközésmentesen tervezhetők. A tervezési eredményben a gyártáshoz és rendeléshez szükséges minden adat rendelkezésére áll. 12

13 ZML.1200 Gyors és pontos elkészítés Fotó Ami a későbbiekben is kifogástalanul kell hogy működjön, az pontos feldolgozást követel. Ezért a SERVO-DRIVE-szereléséhez a következő sablonok állnak rendelkezésére: egy fúrósablon a tartóprofil rögzítéséhez, egy fúrósablon a Blum-távtartó ütközőhöz és egy sablon a meghajtóegység pozícionálásához, ami a korpuszsínek jelöléséhez használatos botos sablonnal együtt alkalmazható. Jelölősablon meghajtóegységhez ZML.1090 Fotó Fúrósablon Blum-távtartó ütközőhöz ZML.110 Fotó Fúrósablon tartóprofil rögzítéséhez 13

14 Standard korpusz fekvő- vagy álló összekötővel

15 1 Blum-távtartó ütköző A Blum-távtartó ütköző a szükséges 2 mm kioldási távolságot biztosítja. 6 7 Összekötő kapocs + kábelvég védő Ez az összekötő biztosítja az elektromos összeköttetést a függőleges kábel és a tartóprofil valamint a hálózati adapter között. A kábelvég védőt a nyitott kábelvégekre kell felrakni. 2 Tartóprofil A meghajtóegység a tartóprofilon kerül rögzítésre. 7 Osztókábel méretre vágáshoz + kábelvég védő Ezen a kábelen keresztül kapják a korpuszelemek ill. a meghajtóegységek a szükséges energiát. A max. engedélyezett üzemi feszültség 24V. A kábelvég védőt a nyitott kábelvégekre kell felrakni A tartóprofil rögzítője fent/lent fekvő összekötős korpuszszerkezet esetén Ezek az alkatrészek a tartóprofil rögzítését szolgálják. Álló összekötős korpuszszerkezetnél a hátsó felfogatás és egy takarósapka áll rendelkezésre a tartóprofilhoz. 9 A Blum-hálózati adapter A Blum-hálózati adapter világszerte alkalmazható és a hálózati feszültséget 24V egyenárammá alakítja. Helyszíntől függően a hálózati kábelt az adott országban használatos csatlakozóval kell ellátni. Meghajtóegység A meghajtóegység nyitja a fiókot. 11 Hálózati adaptertartó (fenéklapszerelés) A hálózati adapter fenéklapon való rögzítése esetén a hálózati adapter egyszerűen és biztonságosan van elhelyezve. Amennyiben a hálózati adapter a falon kerül rögzítésre, akkor a falrögzítéshez való hálózati adaptertartót kell felhasználni. 1

16 Rendelési információk Standard korpusz fekvő- vagy álló összekötővel Blum-távtartó ütköző Ø mm , 4 A tartóprofil rögzítője fent/lent fekvő összekötős korpuszszerkezet esetén Ø mm RAL 7037 szürke Z10D01E0 300 mm előlapmagasságig: fiókonként 2 darab 300 mm előlapmagasságtól: fiókonként 4 darab 6-kg-teherbírású vezetősín használata esetén 4 Blum-távtartó ütközőt kell szerelni 3a, 3b, 4 Tartóprofil rögzítő alul és hátul tartóprofil takarósapkával, álló összekötős korpuszszerkezethez. RAL 7037 szürke Z10D01EA 2 Tartóprofil Alu méretre vágva, szerelt kábellel Hossza 60 mm Z10T60AA Meghajtóegység Hossza 670 mm Z10T700AA Z10T670AA RAL 7037 szürke Z10A Hossza 700 mm Z10T700AA Z10T710AA Hossza 70 mm Z10T70AA Hossza 00 mm Z10T00AA a Kar megvezető mm hosszúságnál csak kábel nélkül rendelhető Z10T1170A RAL 7037 szürke mm korpuszszélességhez fa hátfal esetén Z10A3H00 KB korpuszszélesség 16

17 6, 7 Összekötő kapocs + kábelvég védő Fekete Z10V100E, 9, 10, 11, 12 Osztókábel, Blum-hálózati adapter, hálózati kábel és hálózati adapter tartó Oldal 13 Összehangoló kábel Azt a két meghajtóegységet, amiket egyidejűleg kell vezérelni, az összehangoló kábellel kell összekötni. Hossza 160 cm Hossza 120 cm Hossza 0 cm Hossza cm Z10K160S Z10K120S Z10K00S Z10K00S 17 Előlapstabilizáló RAL 7037 szürke Z96.10E1 17

18 Tervezési információ fekvő összekötő esetén Fekvő összekötő alapelem korpuszméret KB LW LT Korpuszszélesség Belső korpuszszélesség Belső korpuszmélység NL X Y Vezetősínrendszer névleges hossza Fúráspozíció Minimális helyszükséglet Befúrási méret fenéklap/összekötő Korpuszszélesség mm 420 mm-es korpuszszélességtől N-káva fémhátfallal mm korpuszszélességig A tartóprofil ezen szerelési pozíciójával a belső fiókok valamint a ráütődő fiókok húzásra és nyomásra egyaránt nyithatók. Erre a felhasználási esetre a következő, egységes beépítési méretek érvényesek: Helyszükséglet és fúrási pozíció minden felhasználási megoldáshoz Fém hátfal Fa hátfal X NL + 2 NL + 19 Y min LT = NL + 16 min LT = NL + 33 SERVO-DRIVE is beépíthető, ha kevesebb helykínálat áll rendelkezésre. A tartóprofil ilyen módú szerelési pozícióval a belső fiókok csak húzásra (és nem nyomásra) nyithatók. Minimális helyszükséglet és furatpozíció Fém hátfal Fa hátfal X NL - 1 NL + 16 Y min LT = NL + 13 min LT = NL

19 Fenéklap fúráskép Előlapmegmunkálás: Blum-távtartó ütköző pozíciója A Blum-távtartó ütköző a szükséges 2 mm kioldási távolságot biztosítja. Alsó kábelezés Hátsó kábelezés Választható: Furatkép MINIPRESS és PRO-CENTER gépekhez 6-kg-teherbírású vezetősín használata esetén 4 Blum-távtartó ütközőt kell szerelni Optimális kioldó funkcióhoz 300 mm-től magasabb előlap esetén rendeljen előlapstabilizálót. Kábelezést lásd a következő oldalon FA Előlapráütés FH Előlapmagasság Tartóprofil méretre vágása A meghajtóegység pozíciója PL = LH - 10 mm N- kivételével minden hátfalméret Hátfalmagasság N KB 320 KB 320 X Y X Y LH Belső korpuszmagasság LH Belső korpuszmagasság Fém hátfal PL Profil hosszúsága PL Profil hosszúsága Fa hátfal

20 Szerelés fekvő összekötő esetén Tartóprofil- ill. kommunikációs kábel a tartóprofilba helyezve Tartóprofil 1 tartóprofil kábel (áramellátáshoz) 2 kommunikációs kábel Tartóprofil mindkét kábellel Meghajtóegység szerelése Tartóprofil szerelése Fekvő összekötő 20

21 Tervezési információ álló összekötő esetén Álló összekötő alapelem korpuszméret KB LW LT Korpuszszélesség Belső korpuszszélesség Belső korpuszmélység NL X Y Vezetősínrendszer névleges hossza Fúráspozíció Minimális helyszükséglet Befúrási méret fenéklap/összekötő Korpuszszélesség mm 420 mm-es korpuszszélességtől N-káva fémhátfallal mm korpuszszélességig A tartóprofil ezen szerelési pozíciójával a belső fiókok valamint a ráütődő fiókok húzásra és nyomásra egyaránt nyithatók. Erre a felhasználási esetre a következő, egységes beépítési méretek érvényesek: Helyszükséglet és fúrási pozíció minden felhasználási megoldáshoz Fém hátfal Fa hátfal X NL + 2 NL + 19 Y LT = NL + 17 LT = NL + 34 SERVO-DRIVE is beépíthető, ha kevesebb helykínálat áll rendelkezésre. A tartóprofil ilyen módú szerelési pozícióval a belső fiókok csak húzásra (és nem nyomásra) nyithatók. Minimális helyszükséglet és furatpozíció Fém hátfal Fa hátfal X NL - 1 NL + 16 Y LT = NL + 14 LT = NL

22 Tervezési információ álló összekötő esetén Fenéklap fúráskép Előlapmegmunkálás: Blum-távtartó ütköző pozíciója A Blum-távtartó ütköző a szükséges 2 mm kioldási távolságot biztosítja. Alsó kábelezés Hátsó kábelezés Választható: Furatkép MINIPRESS és PRO-CENTER gépekhez 6-kg-teherbírású vezetősín használata esetén 4 Blum-távtartó ütközőt kell szerelni Optimális kioldó funkcióhoz 300 mm-től magasabb előlap esetén rendeljen előlapstabilizálót. Kábelezést lásd a következő oldalon FA Előlapráütés FH Előlapmagasság Tartóprofil méretre vágása A meghajtóegység pozíciója PL = LH - 10 mm N- kivételével minden hátfalméret Hátfalmagasság N KB 320 KB 320 X Y X Y LH Belső korpuszmagasság LH Belső korpuszmagasság Fém hátfal PL Profil hosszúsága PL Profil hosszúsága Fa hátfal

23 Szerelés álló összekötő esetén Tartóprofil- ill. kommunikációs kábel a tartóprofilba helyezve Tartóprofil 1 tartóprofil kábel (áramellátáshoz) 2 kommunikációs kábel Tartóprofil mindkét kábellel Meghajtóegység szerelése Tartóprofil szerelése Álló összekötő 23

24 Kamraszekrény 3b 3a

25 2 Tartóprofil A meghajtóegységek a tartóprofilon kerülnek rögzítésre. A szekrény magassága szerint 2 tartóprofilt kell behelyezni. 6 7 Összekötő kapocs + kábelvég védő Ez az összekötő biztosítja az elektromos összeköttetést a függőleges kábel és a tartóprofil valamint a hálózati adapter között. A kábelvég védőt a nyitott kábelvégekre kell felrakni A tartóprofil rögzítője fent/lent fekvő összekötős korpuszszerkezet esetén Ezek az alkatrészek az alsó tartóprofil rögzítését szolgálják. 7 Osztókábel méretre vágáshoz + kábelvég védő Ezen a kábelen keresztül kapják a korpuszelemek ill. a meghajtóegységek a szükséges energiát. A max. engedélyezett üzemi feszültség 24V. A kábelvég védőt a nyitott kábelvégekre kell felrakni. 3a 3b 4 Tartóprofil rögzítő alul és hátul tartóprofil takarósapkával, álló összekötős korpuszszerkezethez. A felső tartóprofil az alsó és felső tartóprofilrögzítővel kerül rögzítésre. Meghajtóegység A meghajtóegység nyitja a fiókot. 2

26 Rendelési információk kamraszekrény esetén 3b 3a Tartóprofil 3, 4 Alu méretre vágva, szerelt kábellel Hossza 60 mm Hossza 670 mm Hossza 700 mm Hossza 70 mm Hossza 00 mm 1170 mm hosszúságnál csak kábel nélkül rendelhető Z10T60AA Z10T700AA Z10T670AA Z10T700AA Z10T710AA Z10T70AA Z10T00AA Z10T1170A 3a, 3b, 4 A tartóprofil rögzítője fent/lent fekvő összekötős korpuszszerkezet esetén RAL 7037 szürke Tartóprofil rögzítő alul és hátul tartóprofil takarósapkával, álló összekötős korpuszszerkezethez. Z10D01E0 RAL 7037 szürke Z10D01EA 26

27 Meghajtóegység RAL 7037 szürke Z10A , 9, 10, 11, 12 Osztókábel, Blum-hálózati adapter, hálózati kábel és hálózati adapter tartó Oldal 6, 7 Összekötő kapocs + kábelvég védő Fekete Z10V100E 27

28 Tervezési információ kamraszekrény esetén Felső tartóprofil: álló összekötő Kamraszekrény "felső tartóprofil" NL LT Vezetősínrendszer névleges hossza Belső korpuszmélység X Y Fúráspozíció Minimális helyszükséglet Befúrási méret fenéklap/összekötő Korpuszszélesség mm 420 mm-es korpuszszélességtől A tartóprofil ezen szerelési pozíciójával a belső fiókok valamint a ráütődő fiókok húzásra és nyomásra egyaránt nyithatók. Erre a felhasználási esetre a következő, egységes beépítési méretek érvényesek: A felső tartóprofil helyszükséglete és fúrási pozíciója minden felhasználási megoldáshoz Fém hátfal X NL + 2 Y LT = NL + 17 Fa hátfal NL + 19 LT = NL + 34 SERVO-DRIVE is beépíthető, ha kevesebb helykínálat áll rendelkezésre. A tartóprofil ilyen módú szerelési pozícióval a belső fiókok csak húzásra (és nem nyomásra) nyithatók. A felső tartóprofil minimális helyszükséglete és fúrási pozíciója X Y Fém hátfal NL - 1 LT = NL + 14 Fa hátfal NL + 16 LT = NL

29 Alsó tartóprofil: fekvő összekötő Kamraszekrény felső tartóprofil NL LT Vezetősínrendszer névleges hossza Belső korpuszmélység X Y Fúráspozíció Minimális helyszükséglet Befúrási méret fenéklap/összekötő Korpuszszélesség mm 420 mm-es korpuszszélességtől A tartóprofil ezen szerelési pozíciójával a belső fiókok valamint a ráütődő fiókok húzásra és nyomásra egyaránt nyithatók. Erre a felhasználási esetre a következő, egységes beépítési méretek érvényesek: Az alsó tartóprofil helyszükséglete és fúrási pozíciója minden felhasználási megoldáshoz Fém hátfal X NL + 2 Y min LT = NL + 16 Fa hátfal NL + 19 min LT = NL + 33 SERVO-DRIVE is beépíthető, ha kevesebb helykínálat áll rendelkezésre. A tartóprofil ilyen módú szerelési pozícióval a belső fiókok csak húzásra (és nem nyomásra) nyithatók. Az alsó tartóprofil minimális helyszükséglete és fúrási pozíciója X Y Fém hátfal NL - 1 min LT = NL + 13 Fa hátfal NL + 16 min LT = NL

30 Tervezési információ kamraszekrény esetén Fenéklap fúráskép Tartóprofil méretre vágása PL = LH - 10 mm Alsó kábelezés PL LH Profil hosszúsága Belső magasság Választható: Furatkép MINIPRESS és PRO-CENTER gépekhez A meghajtóegység pozíciója N- kivételével minden hátfalméret Hátsó kábelezés Kábelezést lásd az oldalon LH PL Belső korpuszmagasság Profil hosszúsága 30

31 Szerelés kamraszekrény Hordozóprofil kábel Tartóprofil rögzítő szerelése Felső tartóprofil szerelése Az előszerelt tartóprofil kábelt mindkét tartóprofilból ki kell szerelni és a felső tartóprofilba egy új, hosszú tartóprofil kábelt kell helyezni. Meghajtóegység rászerelése a felső tartóprofilra. Alsó tartóprofil szerelése Meghajtóegység szerelése Helyezze be a hosszú tartóprofil kábelt az alsó tartóprofilba. Alsó tartóprofil szerelése. 31

32 SERVO-DRIVE-készlet szelektív hulladéktároló fiókhoz

33 Értéktöbblet a konyhát használóknak A SERVO-DRIVE ott válik be igazán, ahol arról van szó, hogy a hulladékot gyorsan és kényelmesen szétválasszuk. Éppen konyhai hulladékokkal a kezünkben különösen praktikus, ha a szelektív hulladéktároló fiók nyitását csípővel, térddel vagy lábbal végezhetjük. Minden egy készletben: A készlet tartalmaz minden olyan alkatrészt ami egy SERVO-DRIVE megoldással működő szelektív hulladéktároló fiókhoz szükséges. A készlet tartalma az adott országnak megfelelően: kettes tartóelem (csavarokkal) 1 meghajtóegység 4 Blum-távtartó ütköző Ø mm 4 Blum-távtartó ütköző Ø mm 1 Blum-hálózati adapter 1 hálózati készülék tartó falra szereléshez 1 hálózati kábel (az adott országnak megfelelő) 4 kábeltartó Használati utasítás és pótalkatrész jegyzék 1 fúrósablon szerelési utasítással Ez a teljes készlet egyetlen rendelési számmal rendelhető Készlet Országok AT, DE, BE, NL, LU, FR, ES, PT, IT FI, NO, SE, IS, MT SI, HR, BA, CS, AL, MK, GR, PL, CZ, SK, HU CH, LI DK Z10NE0EA1 Z10NE0EB1 Z10NE0EC1 Z10NE0C.1 Z10NE0D.1 A felhasználáshoz további technikai információt a 36. oldalon talál. 33

34 Mosogató alatti fiók

35 1 Blum-távtartó ütköző A Blum-távtartó ütköző a szükséges 2 mm kioldási távolságot biztosítja. 7 Osztókábel méretre vágáshoz + kábelvég védő Ezen a kábelen keresztül kapják a korpuszelemek ill. a meghajtóegységek a szükséges energiát. A max. engedélyezett üzemi feszültség 24V. A kábelvég védőt a nyitott kábelvégekre kell felrakni Tartóelem kettes, egyes Rögzítőelem akkor építhető be, ha csak egy fiókot kell meghajtóegységgel mozgatni vagy ha a beépítési terv átmenő tartóprofil alkalmazását nem teszi lehetővé Blum-hálózati adapter + hálózati kábel A Blum-hálózati adapter világszerte alkalmazható és a hálózati feszültséget 24V egyenárammá alakítja. Helyszíntől függően a hálózati kábelt az adott országban használatos csatlakozóval kell ellátni. Meghajtóegység A meghajtóegység nyitja a fiókot. 12 Hálózati készülék tartó A hálózati adapter fenéklapon való rögzítése esetén a hálózati adapter egyszerűen és biztonságosan van elhelyezve. 6 7 Összekötő kapocs + kábelvég védő Ez az összekötő biztosítja az elektromos összeköttetést a függőleges kábel és a tartóprofil valamint a hálózati adapter között. A kábelvég védőt a nyitott kábelvégekre kell felrakni.. Amennyiben a hálózati adapter a falon kerül rögzítésre, akkor a falrögzítéshez való hálózati adaptertartót kell felhasználni. 3

36 Rendelési információk mosogatós szekrény esetén Blum-távtartó ütköző 6, 7 Összekötő kapocs + kábelvég védő Ø mm Ø mm Fekete Z10V100E 300 mm előlapmagasságig: fiókonként 2 darab 300 mm előlapmagasságtól: fiókonként 4 darab 6-kg-teherbírású vezetősín használata esetén 4 Blum-távtartó ütközőt kell szerelni 17 Előlapstabilizáló RAL 7037 szürke Z96.10E1 14 Kettes tartóelem RAL 7037 szürke Z10D7201, 9, 10, 11, 12 Osztókábel, Blum-hálózati adapter, hálózati kábel és hálózati adapter tartó Oldal 1 Egyrészes tartóelem RAL 7037 szürke Z10D7101 Meghajtóegység RAL 7037 szürke Z10A

37 Mosogatós szekrény tervezési információ Alapelem (1) Helyigény a korpuszban egyes tartóelem egyes keresztosztó (1) (2) N-fém hátfal Fa hátfal * korpusz első élétől mérve (1) Keresztösszekötő pozíciója (1) Keresztösszekötő furatképe egyes tartóelem Felülnézet 900 mm-es korpuszszélességtől Fém hátfal Fa hátfal X mm fúrásmélység (2) Keresztösszekötő furatképe kettes tartóelem Választható: Furatkép MINIPRESS és PRO-CENTER gépekhez Kábelezést lásd az oldalon 37

38 Mosogatós szekrény tervezési információ Alapelem (2) Helyigény a korpuszban kettes tartóelem - fenéklap (1) (2) Fém hátfal * korpusz első élétől mérve Fa hátfal (2) Fenéklap befúrási mérete Előlapmegmunkálás: Blum-távtartó ütköző pozíciója A Blum-távtartó ütköző a szükséges 2 mm kioldási távolságot biztosítja. 900 mm-es korpuszszélességtől A tartóelem ezen szerelési pozíciójával a belső fiókok valamint a ráütődő fiókok húzásra és nyomásra egyaránt nyithatók. Erre a felhasználási esetre a következő, egységes beépítési méretek érvényesek: Helyszükséglet és fúrási pozíció minden felhasználási megoldáshoz X Y Fém hátfal NL + 2 min LT = NL + 16 Fa hátfal NL + 19 min LT = NL kg-teherbírású vezetősín használata esetén 4 Blum-távtartó ütközőt kell szerelni SERVO-DRIVE is beépíthető, ha kevesebb helykínálat áll rendelkezésre. A tartóelem ilyen módú szerelési pozícióval a belső fiókok csak húzásra (és nem nyomásra) nyithatók. Optimális kioldó funkcióhoz 300 mm-től magasabb előlap esetén rendeljen előlapstabilizálót. Minimális helyszükséglet és furatpozíció FA Előlapráütés X Y FH Előlapmagasság Fém hátfal NL - 1 min LT = NL + 13 Fa hátfal NL + 16 min LT = NL + 30 LT Belső korpuszmélység X Fúráspozíció NL Vezetősínrendszer névleges hossza Y Minimális helyszükséglet 3

39 Mosogatós fiók szerelése Mosogatós szekrény meghajtóegység Kettes tartóelem Szükség szerint egy 2. meghajtóegység is szerelhető. Egyrészes tartóelem Meghajtóegység rászerelése a tartóelemre 39

40 Korpusz egyetlen fiókkal Vízszintes tartóprofil

41 1 Blum-távtartó ütköző A Blum-távtartó ütköző a szükséges 2 mm kioldási távolságot biztosítja. 6 7 Összekötő kapocs + kábelvég védő Ez az összekötő biztosítja az elektromos összeköttetést a függőleges kábel és a tartóprofil valamint a hálózati adapter között. A kábelvég védőt a nyitott kábelvégekre kell felrakni. 1 Tartóprofil rögzítő vízszintes tartóprofilhoz Ezek az alkatrészek a vízszintes tartóprofil rögzítését szolgálják. 7 Osztókábel méretre vágáshoz + kábelvég védő Ezen a kábelen keresztül kapják a korpuszelemek ill. a meghajtóegységek a szükséges energiát. A max. engedélyezett üzemi feszültség 24V. A kábelvég védőt a nyitott kábelvégekre kell felrakni. 19 Vízszintes tartóprofil A meghajtóegységet a tartóprofilra kell szerelni. 20 Tartóprofil adapter meghajtóegységhez Ez az adapter a meghajtóegység tartóprofilra való pozícionálásához szükséges. Meghajtóegység A meghajtóegység nyitja a fiókot. 41

42 Rendelési információk Korpusz egyetlen fiókkal Vízszintes tartóprofil Blum-távtartó ütköző Ø mm Ø mm 300 mm előlapmagasságig: fiókonként 2 darab 300 mm előlapmagasságtól: fiókonként 4 darab Vízszintes tartóprofil alu méretre vágható Z10T1143B mm-es korpuszszélességhez 1, 20 6-kg-teherbírású vezetősín használata esetén 4 Blum-távtartó ütközőt kell szerelni Tartóprofil rögzítő jobb/bal és tartóprofil adapter vízszintes tartóprofilhoz Meghajtóegység RAL 7037 szürke Z10A RAL 7037 szürke Facsavarok és eurocsavarok alkalmazhatók Z10D210 a Kar megvezető RAL 7037 szürke mm korpuszszélességhez fa hátfal esetén Z10A3H00 42

43 6, 7 Összekötő kapocs + kábelvég védő 17 Előlapstabilizáló Fekete Z10V100E RAL 7037 szürke Z96.10E1, 7 Osztókábel méretre vágáshoz + kábelvég védő, 9, 10, 11, 12 Osztókábel, Blum-hálózati adapter, hálózati kábel és hálózati adapter tartó Elektromos kábel m, db. kábelvég védővel Oldal Z10K00AE Alkalmazható osztókábelként, tartóprofil kábelnek, kommunikációs kábelnek 43

44 Tervezési információ Korpusz egyetlen fiókkal Vízszintes tartóprofil Helyigény a korpuszban *. N magasságú hátfal esetén ** 23. N magasságú hátfal esetén Facsavarok és eurocsavarok alkalmazhatók A tartóprofil ezen szerelési pozíciójával a belső fiókok valamint a ráütődő fiókok húzásra és nyomásra egyaránt nyithatók. Erre a felhasználási esetre a következő, egységes beépítési méretek érvényesek: Helyszükséglet és fúrási pozíció minden felhasználási megoldáshoz Fém hátfal Fa hátfal X NL - 26 NL - 9 Y min LT = NL + 20 min LT = NL + 37 SERVO-DRIVE is beépíthető, ha kevesebb helykínálat áll rendelkezésre. A tartóprofil ilyen módú szerelési pozícióval a belső fiókok csak húzásra (és nem nyomásra) nyithatók. Minimális helyszükséglet és furatpozíció Fém hátfal Fa hátfal X NL - 29 NL - 12 Y min LT = NL + 17 min LT = NL + 34 NL LT X Y Vezetősínrendszer névleges hossza Belső korpuszmélység Fúráspozíció Minimális helyszükséglet Kábelezést lásd az oldalon 44

45 Előlapmegmunkálás: Blum-távtartó ütköző pozíciója A Blum-távtartó ütköző a szükséges 2 mm kioldási távolságot biztosítja. 6-kg-teherbírású vezetősín használata esetén 4 Blum-távtartó ütközőt kell szerelni Optimális kioldó funkcióhoz 300 mm-től magasabb előlap esetén rendeljen előlapstabilizálót. FA FH Előlapráütés Előlapmagasság Tartóprofil méretre vágása Meghajtóegység pozícionálása a tartóprofilon Korpuszszélesség mm Szabásméretek vízszintes tartóprofilhoz Korpuszszélesség mm LW Belső szélesség Hátfalmagasság N N-káva fémhátfallal mm korpuszszélességig 4

46 Szerelés Korpusz egyetlen fiókkal Vízszintes tartóprofil A tartóprofil kábelt a tartóprofil adapterbe kell helyezni a meghajtóegységhez Meghajtóegység rászerelése a tartóprofil adapterre Tartóprofil adaptert a meghajtóegységgel a vízszintes tartóprofilra kell szerelni 46

47 Tartóprofil rögzítő szerelése Facsavarok és eurocsavarok alkalmazhatók A vízszintes tartóprofilt a tartóprofil rögzítőbe kell szerelni 47

48 Korpusz egyetlen fiókkal Felső tartóelem

49 1 Blum-távtartó ütköző A Blum-távtartó ütköző a szükséges 2 mm kioldási távolságot biztosítja. 7 Osztókábel méretre vágáshoz + kábelvég védő Ezen a kábelen keresztül kapják a korpuszelemek a szükséges energiát. A max. engedélyezett üzemi feszültség 24V. A kábelvég védőt a nyitott kábelvégekre kell felrakni. 21 Felső rögzítőelem előszerelt adapterrel a meghajtóegységhez A felső rögzítőelemhez a meghajtóegységet az adapteren kell rögzíteni. Meghajtóegység A meghajtóegység nyitja a fiókot. 6 7 Összekötő kapocs + kábelvég védő Ez az összekötő biztosítja az elektromos összeköttetést a függőleges kábel és a tartóprofil valamint a hálózati adapter között. A kábelvég védőt a nyitott kábelvégekre kell felrakni. 49

50 Rendelési információk Korpusz egyetlen fiókkal Felső tartóelem Blum-távtartó ütköző Ø mm Ø mm 300 mm előlapmagasságig: fiókonként 2 darab 300 mm előlapmagasságtól: fiókonként 4 darab 21 Felső tartóelem előszerelt adapterrel a meghajtóegységhez Z10D622 RAL 7037 szürke 6-kg-teherbírású vezetősín használata esetén 4 Blum-távtartó ütközőt kell szerelni Meghajtóegység RAL 7037 szürke Z10A a Kar megvezető RAL 7037 szürke mm korpuszszélességhez fa hátfal esetén Z10A3H00 0

51 6, 7 Összekötő kapocs + kábelvég védő 17 Előlapstabilizáló Fekete Z10V100E RAL 7037 szürke Z96.10E1, 7 Osztókábel méretre vágáshoz + kábelvég védő, 9, 10, 11, 12 Osztókábel, Blum-hálózati adapter, hálózati kábel és hálózati adapter tartó Elektromos kábel m, db. kábelvég védővel Oldal Z10K00AE Alkalmazható osztókábelként, tartóprofil kábelnek, kommunikációs kábelnek 1

52 Tervezési információ Korpusz egyetlen fiókkal Felső tartóelem Helyigény a korpuszban Korpuszszélesség mm 420 mm-es korpuszszélességtől N-káva fémhátfallal mm korpuszszélességig A felfogatóegység ilyen módú szerelésével a belső fiókok valamint a ráütődő fiókok húzásra és nyomásra egyaránt nyithatók. Erre a felhasználási esetre a következő, egységes beépítési méretek érvényesek: Helyszükséglet és fúrási pozíció minden felhasználási megoldáshoz Fém hátfal Fa hátfal X NL - 1 NL - 1 Y min LT = NL min LT = NL SERVO-DRIVE is beépíthető, ha kevesebb helykínálat áll rendelkezésre. A felső tartóelem ilyen módú szerelési pozícióval a belső fiókok csak húzásra (és nem nyomásra) nyithatók. Minimális helyszükséglet és furatpozíció Fém hátfal Fa hátfal X NL - 21 NL - 4 Y min LT = NL min LT = NL NL LT X Y Vezetősínrendszer névleges hossza Belső korpuszmélység Fúráspozíció Minimális helyszükséglet Kábelezést lásd az oldalon 2

53 Előlapmegmunkálás: Blum-távtartó ütköző pozíciója A Blum-távtartó ütköző a szükséges 2 mm kioldási távolságot biztosítja. 6-kg-teherbírású vezetősín használata esetén 4 Blum-távtartó ütközőt kell szerelni Optimális kioldó funkcióhoz 300 mm-től magasabb előlap esetén rendeljen előlapstabilizálót. FA FH Előlapráütés Előlapmagasság A meghajtóegység pozíciója N- kivételével minden hátfalméret Hátfalmagasság N KB KB 320-tól KB korpuszszélesség X X Fém hátfal Fa hátfal

54 Szerelés Korpusz egyetlen fiókkal Felső tartóelem Kábel átvezetése Előlaprögzítők felcsavarozása. Meghajtóegység rászerelése az adapterre 4

55 Rendelési információk Blum-hálózati adapter és tartozékok , 7 Összekötő kapocs + kábelvég védő AU hálózati kábel. Z10M200K Fekete Z10V100E CN hálózati kábel Z10M200N AR hálózati kábel Z10M200A IN hálózati kábel Z10M200H, 7 Osztókábel méretre vágáshoz + kábelvég védő CL hálózati kábel Z10M200L Elektromos kábel m, db. kábelvég védővel Z10K00AE TW hálózati kábel ZA hálózati kábel Z10M200T Z10M200Z Alkalmazható osztókábelként, tartóprofil kábelnek, kommunikációs kábelnek Európa hálózati kábel csatlakozó nélkül Hálózati kábel US, CA csatlakozó nélkül Z10M200E.OS Z10M200U.OS 9 A Blum-hálózati adapter 11 Fenéklapra szerelhető hálózati adaptertartó 100 W Z10NE00.01 Fedőlappal RAL 7037 szürke Z10NG Hálózati kábel Európa hálózati kábel Z10M200E Választható: CH hálózati kábel. Z10M200C 12 Falra szerelhető hálózati adaptertartó Hálózati kábel US, CA Z10M200U RAL 7037 szürke Z10NG100 JP hálózati kábel. Z10M200J BR hálózati kábel. Z10M200S BR hálózati kábel. Z10M200S Kábeltartó UK hálózati kábel. DK hálózati kábel. Z10M200B Z10M200D A kábeltartó segítségével pl. az elosztó kábel a korpuszon egyszerűen rögzíthető. Hálózati kábel IL Z10M200I fehér Z10K0009 A használati- és szerelési utasítást minden rendelés alkalmával a megrendelt termékekkel együtt szállítjuk.

56 Blum-hálózati adapter szerelése Helyszükséglet + a hálózati adapter biztonsági távolsága Figyelmeztetés: A 30 mm biztonsági távolságot be kell tartani az alsó éltől (fenéklapra szerelés) ill. az első éltől (falra szerelés) és a hálózati adaptertartó oldalsó szélétől, a Blum-hálózati adapter túlmelegedésének elkerülése érdekében. Fenéklapra szerelés Falra szerelés Fenéklapra szerelhető hálózati adaptertartó Kiemelésgátló Falra szerelhető hálózati adaptertartó Kiemelésgátló 6

57 Kábelezés Elosztókábelenként csak egy Blum-hálózati adapter csatlakoztatható! Standard korpusz kábelterve alsó kábelezés Kamraszekrény kábelterve Fenéklapra szerelhető hálózati adaptertartó Falra szerelhető hálózati adaptertartó Standard korpusz kábelterve hátsó kábelezés Fenéklapra szerelhető hálózati adaptertartó Falra szerelhető hálózati adaptertartó Alsó kábelezés Hátsó kábelezés Csatlakozótüskéket ne sértse meg! 7

58 Kábelezés Elosztókábelenként csak egy Blum-hálózati adapter csatlakoztatható! Mosogatós szekrény kábelterve Alsó kábelezés Fenéklapra szerelhető hálózati adaptertartó Falra szerelhető hálózati adaptertartó Vízszintes tartóprofil kábelterve Alsó kábelezés 7 6 Felső tartóelem kábelterve Alsó kábelezés 7 6

59 Összekötő kapocs szerelése Csatlakozótüskéket ne sértse meg! 9

60 Szerelés és beállítás Meghajtóegység állítása Váltókapcsoló Mode (1) Multiple: A Multiple állásra állított meghajtóegységek működnek Single: csak egy meghajtóegység működik (alapbeállítás) Váltókapcsoló Power (2) Half: rövid hosszúságokhoz ( mm) a fiók csak egy kis szakaszon jön ki Full állás: alapbeállítás Üzemjelző (LED) (3) A meghajtóegység váltókapcsolója Kilökőkar hosszabbító A meghajtóegységet kilökőkar-hosszabbítóval szállítjuk mm korpuszszélesség és fémhátfal esetén valamint 300 mm korpuszszélesség és fahátfal esetén a meghajtóegység hosszabbító karját le kell szerelni. Leszerelés Szerelés Kar megvezető A kar megvezető fel kell rakni és lecsavarozni mm korpuszszélesség és fa hátfal esetén. Összehangoló kábel Azt a két meghajtóegységet, amiket egyidejűleg kell vezérelni, az összehangoló kábellel kell összekötni. 60

61 Leszerelés Meghajtóegység leszerelése a tartóprofilról Meghajtóegység leszerelése a tartóelemről Meghajtóegység leszerelése a vízszintes tartóprofilról 61

62 Leszerelés Meghajtóegység leszerelése a felső tartóelemről Tartóprofil leszerelése Fekvő összekötő Álló összekötő Vízszintes tartóprofil leszerelése 62

63 Blum-hálózati adapter leszerelése Fenéklapra szerelés Falra szerelés 63

64 Perfecting motion 64

65 Mit értünk a tökéletes mozgás alatt Blum a bútorok nyitását és zárását élménnyé teszi és emeli a mozgási komfortot a konyhában. Világszerte több ezer munkatársunk dolgozik azon, hogy a tökéletes mozgásról való elképzeléseinket valóra váltsuk. Ehhez a konyha használóját és szükségleteit tevékenységünk középpontjába állítjuk. Csak ha ő tartósan elégedett, akkor vagyunk mi is elégedettek. Ebből az irányelvből profitál minden partnerünk, aki bármely bútordarab elkészítési folyamatának részese. Több, mint 0 éve a minőség tekintetében a legmagasabb elvárással fejlesztjük és gyártjuk termékeinket. Vasalatrendszereink átgondolt funkcióval, felismerhető designnal és hoszszú élettartammal győzik meg Önt. Lelkesedést kell kiváltson és az elbűvölő, tökéletes mozgást kell sugároznia. Szolgáltatási ajánlatainkra szintén nagy hangsúlyt fektetünk. Partnereinket a lehető legjobban szeretnénk támogatni. Ahhoz, hogy minden szinten céltudatos munkát végezhessünk, állandó párbeszédet folytatunk a konyha használóival és rendszeresen osztjuk meg véleményünket konyhagyártókkal, asztalosokkal és kereskedőkkel. 6

66 Technikai- és termékprogram változások lehetségesek. Minden tartalom a Blum Copyright alatt áll. Printed in Austria IDNR: EP-112/2HU-HU/ LightHaus Blum Hungária Kft Vác Balassagyarmati út 2, Pf. 124 Tel.: Fax: info.hu@blum.com Julius Blum GmbH Beschlägefabrik 6 Höchst, Austria Tel.: Fax: info@blum.com
