Csővezeték-rendszerek és kötéstechnika. G5 Sanpress SC-Contur-ral (biztonsági kontúr), szilikonmentes

Átírás

1 G5 Csővezeték-rendszerek és kötéstechnika G5 Sanpress SC-Contur-ral (biztonsági kontúr), szilikonmentes

2 Csövek rozsdamentes acélból és présidomok vörösöntvényből, a DVGW W 534 munkalapja szerint bevizsgált, DVGW vizsgálati jellel ellátva. Üzemi terhelhetőség 110 C-ig és 16 bar-ig. Szilikonmentes (lakkfeldolgozást zavaró anyagoktól mentes) idomok. Villámgyors hideg kötés az összes ebből eredő előnnyel. Nincsenek forrasztott és hegesztett kötések, ezért nem áll fenn tűzveszély, ami különösen fontos a felújításoknál. A Sanpress idomok (szilikonmentes) SC-Contur-ral (biztonsági kontúr) rendelkeznek, melynek jelentősége abban áll, hogy az össze nem préselt kötések már a nyomáspróbánál rögtön láthatóvá válnak. Az SC-Contur (biztonsági kontúr) DVGW által bevizsgált és kielégíti a DVGW W 534 munkalap pontjának követelményeit. Alaktartó szerelési rendszer a gerinc-, ág- és ellátó-vezetékek gyors és tiszta szereléséhez.. Az idomok széles választéka megfelel a sokoldalú szerelési és csatlakoztatási változatoknak. Az idomok méretei: 15, 18, 22, 28, 35, 42, 54 valamin. 64,0, 76,1, 88,9 és 108,0 mm. Az elektrohidraulikus présszerszám és a hálózattól független akkumulátoros présszerszám oldhatatlan, erőzáró kötést hoz létre. Megjegyzés: A Sanpress idomokat (szilikonmentes) folyamatosan optimalizálják. A változtatások fokozatosan kerülnek be a mérettáblázatba. A beépítési méreteket az aktuális Sanpress mérettáblázatból lehet kivenni. 2

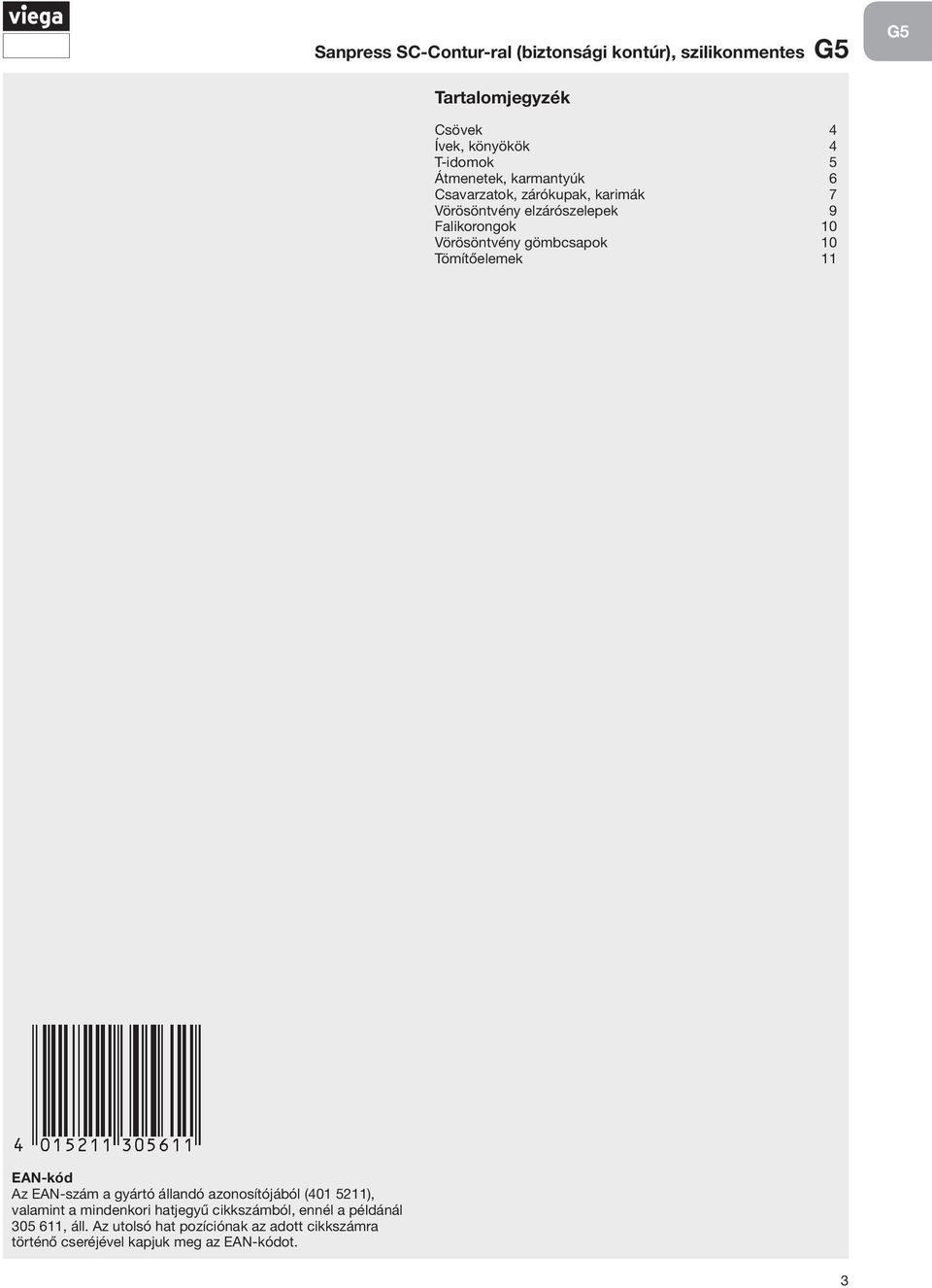

3 Sanpress szilikonmentes G5 G5 Tartalomjegyzék Csövek 4 Ívek, könyökök 4 T-idomok 5 Átmenetek, karmantyúk 6 Csavarzatok, zárókupak, karimák 7 Vörösöntvény elzárószelepek 9 Falikorongok 10 Vörösöntvény gömbcsapok 10 Tömítőelemek 11 EAN-kód Az EAN-szám a gyártó állandó azonosítójából ( ), valamint a mindenkori hatjegyű cikkszámból, ennél a példánál , áll. Az utolsó hat pozíciónak az adott cikkszámra történő cseréjével kapjuk meg az EAN-kódot. 3

4 Csövek Sanpress cső (AISI 444) a következőkhöz: ivóvíz-szerelés rozsdamentes acél lézerrel hegesztett modellszám 2205 d s L [m] CSE Cikksz. RG HUF/m , , , , , Sanpress XL cső (AISI 444) a következőkhöz: ivóvíz-szerelés rozsdamentes acél lézerrel hegesztett modellszám 2205XL d s L [m] CSE Cikksz. RG HUF/m 76, , , Sanpress cső (AISI 316L) a következőkhöz: ivóvíz-szerelés, gázszerelés rozsdamentes acél lézerrel hegesztett modellszám 2203 d s L [m] CSE Cikksz. RG HUF/m , , , , , Sanpress XL cső (AISI 316L) a következőkhöz: ivóvíz-szerelés, gázszerelés rozsdamentes acél lézerrel hegesztett modellszám 2203XL d s L [m] CSE Cikksz. RG HUF/m 64, , , , Ívek, könyökök Sanpress XL 90 -os ív vörösöntvény préscsatlakozás EPDM tömítőelemek, vágógyűrűk modellszám 2216XLLF 76, , , Sanpress XL 90 -os ív vörösöntvény bedugóvég, préscsatlakozás EPDM tömítőelem, vágógyűrű modellszám XLLF 76, , ,

5 Sanpress szilikonmentes G5 G5 Sanpress XL 45 -os ív vörösöntvény préscsatlakozás EPDM tömítőelemek, vágógyűrűk modellszám 2226XLLF 76, , , Sanpress XL 45 -os ív vörösöntvény bedugóvég, préscsatlakozás EPDM tömítőelem, vágógyűrű modellszám XLLF 76, , , Sanpress 90 -os átmenő könyök vörösöntvény EPDM tömítőelem modellszám LF d Rp CSE Cikksz. RG HUF 15 ½ ¾ ½ ¾ ½ ¾ ¼ T-idomok Sanpress XL T-idom vörösöntvény préscsatlakozás EPDM tömítőelemek, vágógyűrűk modellszám 2218XLLF d1 d2 d3 CSE Cikksz. RG HUF 76, , ,1 76,1 76, , , ,9 76,1 88, ,9 88,9 88, , , ,0 76,1 108, ,0 88,9 108, ,0 108,0 108, Sanpress T-idom vörösöntvény EPDM tömítőelemek, sokszögletű elem modellszám LF d1 Rp d2 CSE Cikksz. RG HUF 15 ½ ½ ½ ¾ ½ ¾ ½ ½ ½

6 Sanpress XL T-idom vörösöntvény EPDM tömítőelemek, vágógyűrűk modellszám XLLF d1 Rp d2 CSE Cikksz. RG HUF 76,1 ¾ 76, ,9 ¾ 88, ,0 ¾ 108, Átmenetek, karmantyúk Sanpress átmeneti idom vörösöntvény préscsatlakozás, R-menet EPDM tömítőelem, sokszögletű elem modellszám 2211LF d R CSE Cikksz. RG HUF 15 ½ ¾ ½ ¾ ½ ¾ ¼ ¼ ½ ¼ ½ ½ Sanpress XL átmeneti idom vörösöntvény préscsatlakozás, R-menet EPDM tömítőelem, vágógyűrű modellszám 2211XLLF d R CSE Cikksz. RG HUF 76,1 2½ , , Sanpress átmeneti idom vörösöntvény EPDM tömítőelem, sokszögletű elem modellszám 2212LF d Rp CSE Cikksz. RG HUF 15 ½ ¾ ½ ¾ ½ kérésre 22 ¾ ¼ ¼ ¼ ½ ½

7 Sanpress szilikonmentes G5 G5 Sanpress XL karmantyú vörösöntvény préscsatlakozás EPDM tömítőelemek, vágógyűrűk modellszám 2215XLLF 76, , , Sanpress XL áttolókarmantyú vörösöntvény préscsatlakozás EPDM tömítőelemek, vágógyűrűk modellszám XLLF 76, , , Sanpress XL szűkítő idom vörösöntvény bedugóvég, préscsatlakozás EPDM tömítőelem, vágógyűrű modellszám XLLF d1 d2 CSE Cikksz. RG HUF 76, , ,9 76, , ,0 76, ,0 88, Csavarzatok, zárókupak, karimák Sanpress csavarzat vörösöntvény préscsatlakozás lapos tömítésű EPDM tömítőelemek, EPDM lapos tömítés, hollandi csavarzat, sokszögletű elem modellszám 2260LF Sanpress átmenő csavarzat vörösöntvény préscsatlakozás, R-menet lapos tömítésű EPDM tömítőelem, EPDM lapos tömítés, hollandi csavarzat, sokszögletű elem modellszám 2265LF d R CSE Cikksz. RG HUF 15 ½ ½ ½ ¾ ¼ ½

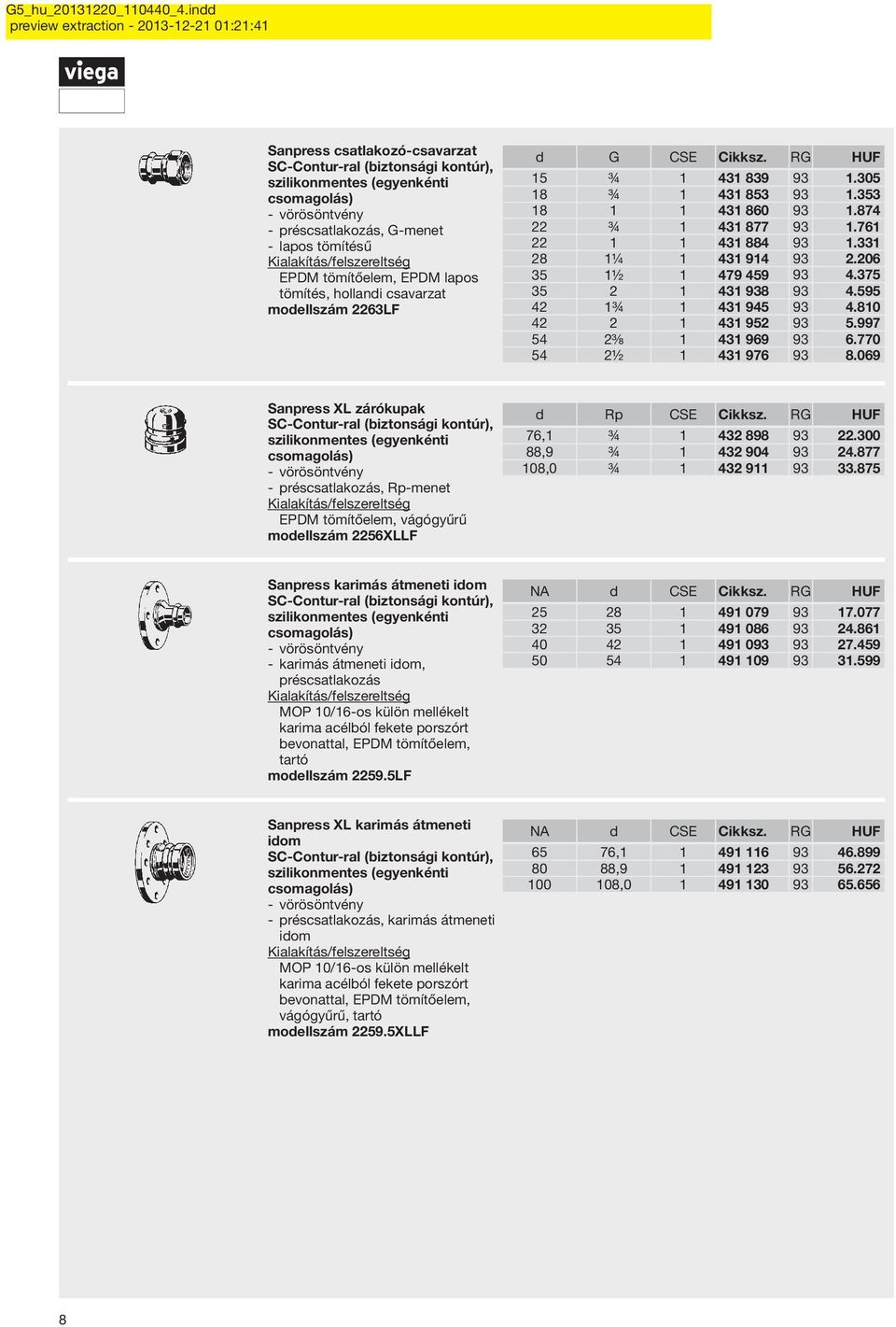

8 Sanpress csatlakozó-csavarzat vörösöntvény préscsatlakozás, G-menet lapos tömítésű EPDM tömítőelem, EPDM lapos tömítés, hollandi csavarzat modellszám 2263LF d G CSE Cikksz. RG HUF 15 ¾ ¾ ¾ ¼ ½ ¾ ⅜ ½ Sanpress XL zárókupak vörösöntvény EPDM tömítőelem, vágógyűrű modellszám 2256XLLF d Rp CSE Cikksz. RG HUF 76,1 ¾ ,9 ¾ ,0 ¾ Sanpress karimás átmeneti idom vörösöntvény karimás átmeneti idom, préscsatlakozás MOP 10/16-os külön mellékelt karima acélból fekete porszórt bevonattal, EPDM tömítőelem, tartó modellszám LF NA Sanpress XL karimás átmeneti idom vörösöntvény préscsatlakozás, karimás átmeneti idom MOP 10/16-os külön mellékelt karima acélból fekete porszórt bevonattal, EPDM tömítőelem, vágógyűrű, tartó modellszám XLLF NA 65 76, , ,

9 Sanpress szilikonmentes G5 G5 Vörösöntvény elzárószelepek Easytop ferdeülésű szelep préscsatlakozás vörösöntvény szelepház és felső rész DIN szerint, nemesacél szelepülés, orsóáttétel, nyitva/zárva állás kijelzése, cserélhető kézikerék zöld/piros közegjelöléssel, G¼-es ürítődugó, EPDM tömítőelemek műszaki adatok üzemi nyomás 16 bar (MOP 16) max. üzemi hőm. 90 C DVGW vizsgálati jellel modellszám 2237LF NA Easytop KRV ferdeülésű szelep (kombinált ferdeülésű szelep visszacsapóval), préscsatlakozás vörösöntvény szelepház és felső rész DIN szerint, nemesacél szelepülés, orsóáttétel, nyitva/zárva állás kijelzése, cserélhető kézikerék zöld/piros közegjelöléssel, ellenőrző csatlakozó, G¼-es ürítődugó, EPDM tömítőelemek műszaki adatok üzemi nyomás 16 bar (MOP 16) max. üzemi hőm. 90 C DVGW vizsgálati jellel modellszám 2238LF NA Easytop visszacsapók préscsatlakozás vörösöntvény szelepház és felső rész DIN szerint, nemesacél szelepülés, ellenőrző csatlakozó, G¼-es ürítődugó, EPDM tömítőelemek műszaki adatok üzemi nyomás 16 bar (MOP 16) max. üzemi hőm. 90 C DVGW vizsgálati jellel modellszám 2239LF NA

10 Easytop ürítőszelep az alábbiakhoz használható: Easytop ferdeülésű szelep modell 2237LF, Easytop KRV ferdeülésű szelep modell 2238LF vörösöntvény G-menet kézikerék, kifolyó oldalt, ürítődugó modellszám 2234LF G CSE Cikksz. RG HUF ¼ Easytop hosszabbító az alábbiakhoz használható: Easytop ferdeülésű szelep modell 2237LF, Easytop KRV ferdeülésű szelep modell 2238LF, Easytop szigetelő héj modell , Easytop ürítőszelep modell 2234LF vörösöntvény G-menet modellszám LF G L CSE Cikksz. RG HUF ¼ Falikorongok Sanpress falikorong vörösöntvény EPDM tömítőelem, rögzítőkarima modellszám LF d Rp CSE Cikksz. RG HUF 15 ½ ½ ½ ¾ Sanpress kettős falikorong vörösöntvény EPDM tömítőelemek, rögzítőkarima modellszám LF d1 Rp d2 CSE Cikksz. RG HUF 15 ½ kérésre 18 ½ kérésre 22 ½ kérésre Vörösöntvény gömbcsapok Easytop gömbcsap préscsatlakozás vörösöntvény szelepház DIN szerint, karbantartásmentes kapcsolótengely, EPDM tömítőelemek műszaki adatok üzemi nyomás 16 bar (MOP 16) max. üzemi hőm. 110 C DVGW vizsgálati jellel modellszám 2270LF NA

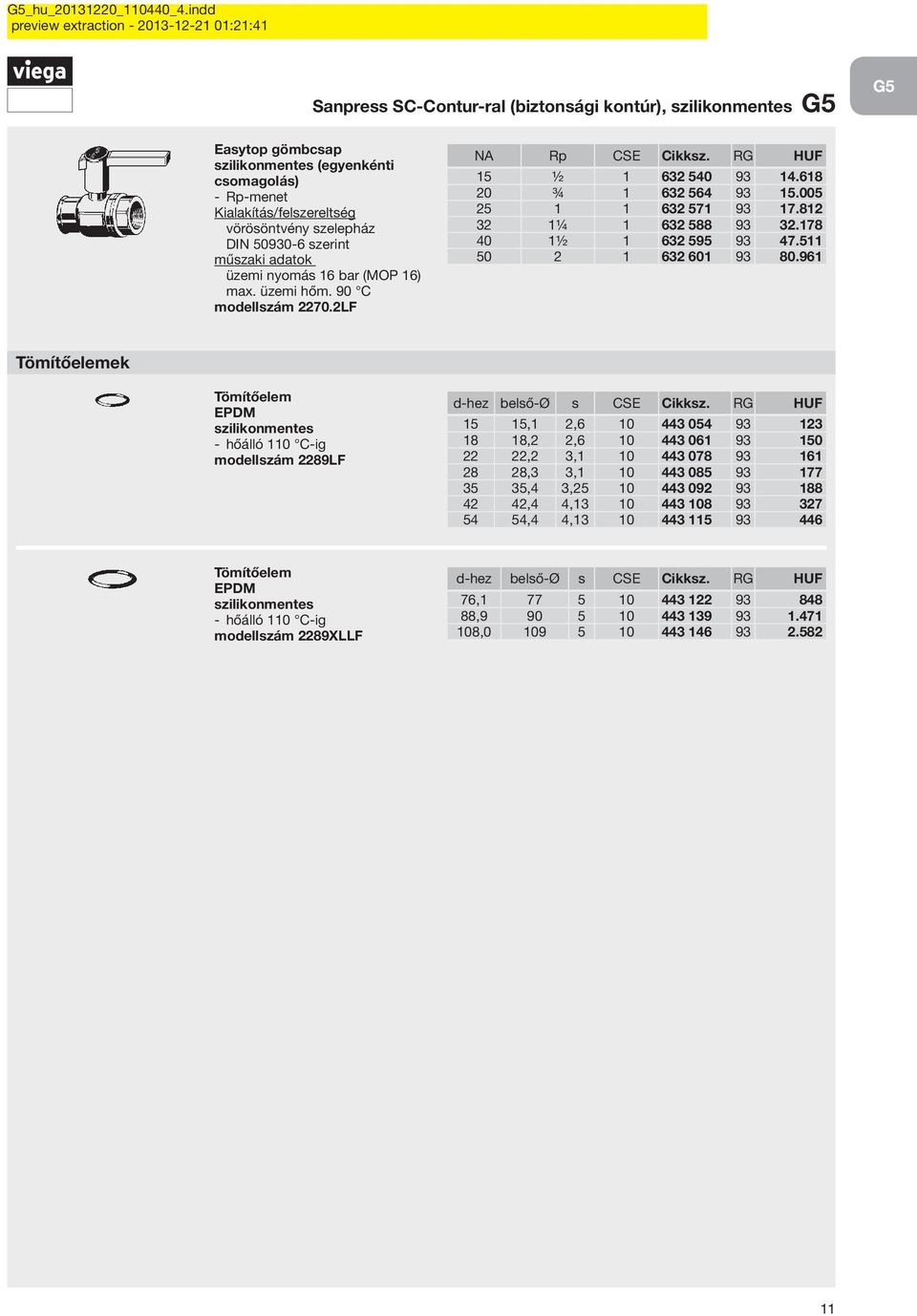

11 Sanpress szilikonmentes G5 G5 Easytop gömbcsap Rp-menet vörösöntvény szelepház DIN szerint műszaki adatok üzemi nyomás 16 bar (MOP 16) max. üzemi hőm. 90 C modellszám LF NA Rp CSE Cikksz. RG HUF 15 ½ ¾ ¼ ½ Tömítőelemek Tömítőelem EPDM szilikonmentes hőálló 110 C-ig modellszám 2289LF d-hez belső-ø s CSE Cikksz. RG HUF 15 15,1 2, ,2 2, ,2 3, ,3 3, ,4 3, ,4 4, ,4 4, Tömítőelem EPDM szilikonmentes hőálló 110 C-ig modellszám 2289XLLF d-hez belső-ø s CSE Cikksz. RG HUF 76, , ,
