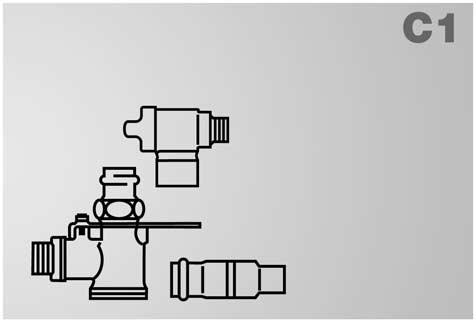

1 Csővezeték-rendszerek és kötéstechnika Gázszerelvények, a DVGW-TRGI 86/96 által bevizsgált és engedélyezett a DVGW G 60 munkalap szerinti összes gázhoz. HTB magas hőmérséklettel terhelhető a DIN szerint. Magyar Műszaki Biztonsági Hivatal engedélyei: Gázáramlás-őrök: /36000/004. Gáz-gömbcsapok: /36000/004. Gázkonnektorok és tömlők: /36000/004. Katalógus 005

2 Pontról pontra a gyakorlathoz igazodik Minden Viega gázszerelvény a DVGW által bevizsgált és engedélyezett a DVGW G 60 munkalapja szerinti összes gázhoz. A szerelést a DIN szerint engedélyezett tömítőanyaggal és a DVGW-TRGI szerint alkalmas szerszámmal kell elvégezni. A DVGW-TRGI 89/96 szerinti követelmények. Hőhatásra záró szerelvény (TAE): A TRGI megköveteli egy hőhatásra záró szerelvény, vagy egy megfelelő szerkezeti védelem beépítését minden olyan alkatrész előtt, amelyek nem terhelhetők magas hőmérséklettel. Ennek a követelménynek a kielégítésére a Viega az önműködően záró biztonsági szelepek széles gyártmányválasztékát kínálja, amelyek gömbcsapokba, gázkonnektorokba és mágnesszelepekbe vannak beépítve. Minden termék bevizsgált és engedélyezett a DVGW-VP 301 szerint. Magas hőmérsékletű terhelhetőség (HTB): A DVGW-TRGI 86/96 szerint a gázszerelvényeknek ki kell elégíteniük a DIN szerinti magas hőmérsékletű terhelhetőség vizsgálati kritériumait. A gázszerelvények magas hőmérsékletű terhelhetőségére vonatkozó követelmény nagyfokú biztonságot nyújt, és a műszaki élet egyik elismert szabályát jelenti. A Viega gázszerelvények magas hőmérséklettel terhelhetők, és megfelelnek a DIN minden követelményének. Aktív és passzív biztonsági intézkedések: A DVGW-AB G 600-B követelményeinek kielégítésére a Viega a gázszerelvények széles gyártmányválasztékát kínálja az illetéktelen beavatkozás elleni védelemre. Minden olyan Viega termék, amely a DVGW-AB G 600-B szerinti aktív és passzív biztonsági megoldásra szolgál, megfelel a DVGW biztonságtechnikai koncepciójának. A préscsatlakozású Viega gázszerelvények SC-Contur-ral (biztonsági kontúr) rendelkeznek, melynek jelentősége abban áll, hogy az össze nem préselt kötések a nyomáspróbánál rögtön láthatóvá válnak. Az SC-Contur (biztonsági kontúr) a DVGW által bevizsgált és megfelel a DVGW VP 614 munkalap, pontja követelményeinek. A Viega gázszerelvények mind prés-, mind menetes csatlakozással számos kötési variációt tesznek lehetővé. A gázszerelvények méretválasztéka: NA 15 - NA 50. A Viega gázszerelvények alkalmazási területei: A DVGW G 60/I. munkalapja szerinti összes gázra használható. Földgáz Városi gáz Folyékony gáz Az egyes felhasználási területek maximális üzemi hőmérsékletére és nyomására vonatkozó adatokat a műszaki dokumentációk tartalmazzák.

3 C1 Tartalomjegyzék Csővezeték-rendszerek és kötéstechnika Rendszer gázáramlás-őrök 4 Rendszer gömbcsapok egycsonkú gázmérőkhöz 6 Rendszer gömbcsapok kétcsonkú gázmérőkhöz 8 Rendszer gömbcsapok gázkészülékekhez 9 Rendszer gázkonnektorok 10 Gázáramlás-őrök 11 Hőhatására záró szelepek (TAE) 1 Gázmérő-gömbcsapok egycsonkú gázmérőkhöz, 13 Gázmérő-gömbcsapok kétcsonkú gázmérőkhöz 16 Gáz-gömbcsapok 0 Gáz-gömbcsap Gázkészülék 0 Gázkonnektorok 1 Gáztömlők Gázmérő-csatlakozólemezek és tartozékok 4 Gázszűrők 7 Gázmérő-csatlakozóidomok 8 Átáramlási kupakok 9 Zárókupakok 9 Gázvezeték-vizsgálókészülékek 30 Passzív biztosítások, védelmek 3 3

4 Rendszer gázáramlás-őrök Előre meghatározott értékű túláramlás esetén pl. csőtörés, csőszakítás, egyéb manipuláció, biztonságosan lezárja a gáz áramlását. Profipress G gázáramlás-őr GS K3/M3 típus, vörösöntvény, bemenet: Profipress G bedugó idom, kimenet: Profipress G préscsatlakozás, nyomásesés: 0,5 mbar, Modellszám 641 préscsatlakozás x (V Gáz m 3 /h) x (,5) x (4,0) 8 x (,5) 8 x (4,0) 8 x (6,0) 35 x (6,0) 35 x (10,0) 4 x (10,0) 4 x (16,0) 54 x (10,0) 54 x (16,0) Profipress G gázáramlás-őr GS M1-3/MK1-3 típus, vörösöntvény, bemenet: Profipress G bedugó idom, kimenet: Profipress G préscsatlakozás, üzemi nyomás: mbar, Modellszám 64 x (,5) x (4,0) 8 x (,5) 8 x (4,0) 8 x (6,0) Profipress G gázáramlás-őr GS M3/MK3 típus, vörösöntvény, bemenet: külső menet, kimenet: Profipress G préscsatlakozás, nyomásesés: 0,5 mbar, Modellszám 641. menetes csatlakozás x (V Gáz m 3 /h-ban) x préscsatlakozás 3/4 x (,5) x 3/4 x (4,0) x 1 x (,5) x 8 1 x (4,0) x 8 1 x (6,0) x 8 1 1/4 x (6,0) x /4 x (10,0) x / x (10,0) x 4 1 1/ x (16,0) x 4 x (10,0) x 54 x (16,0) x Profipress G gázáramlás-őr GS M1-3/MK1-3 típus, vörösöntvény, bemenet: külső menet, kimenet: Profipress G préscsatlakozás, üzemi nyomás: mbar, Modellszám 64. 3/4 x (,5) x 3/4 x (4,0) x 1 x (,5) x 8 1 x (4,0) x 8 1 x (6,0) x 8 1 1/4 x (6,0) x /4 x (10,0) x

5 C1 Profipress G gázáramlás-őr GS M3/MK3 típus, vörösöntvény, bemenet: belső menet, kimenet: Profipress G préscsatlakozás, nyomásesés: 0,5 mbar, Modellszám menetes csatlakozás x (V Gáz m 3 /h-ban) x préscsatlakozás 3/4 x (,5) x 3/4 x (4,0) x 1 x (,5) x 8 1 x (4,0) x 8 1 x (6,0) x 8 1 1/4 x (6,0) x /4 x (10,0) x / x (10,0) x 4 1 1/ x (16,0) x 4 x (10,0) x 54 x (16,0) x Profipress G gázáramlás-őr GS M1-3/MK1-3 típus, vörösöntvény, bemenet: belső menet, kimenet: Profipress G préscsatlakozás, üzemi nyomás: mbar, Modellszám /4 x (,5) x 3/4 x (4,0) x 1 x (,5) x 8 1 x (4,0) x 8 1 x (6,0) x 8 1 1/4 x (6,0) x /4 x (10,0) x

6 Rendszer gömbcsapok egycsonkú gázmérőkhöz Profipress G gázmérő gömbcsap, egycsonkú gázmérőkhöz, egyenes kialakítás, az egycsonkú gázmérő bemenetének lezárására, fali tartószerkezettel/rögzítő-készlettel, mindkét oldalon Profipress G préscsatlakozással, lezárható, leplombálható, vizsgálócsavarral, préscsatlakozás x (V Gáz m 3 /h-ban) Modellszám G11 8 hőhatásra záró szerelvénnyel (TAE) Modellszám G11T gázáramlás-őrrel (GS) Modellszám G11S 8 x (,5) x (4,0) x (6,0) 8 x (,5) 8 x (4,0) 8 x (6,0) Profipress G szerelési csomag, két vagy három egycsonkú gázmérő soros szereléséhez, több csatlakozási összekötésére, hegesztett acélcsővel, sárga porszórással, gázáramlás-őrrel felszerelt, sárgarézből készült, letömített gázmérő-sarokgömbcsapokkal, 8 mm-es Profipress G préscsatlakozással, fali tartószerkezettel, belső menet balra, külső menet jobbra, lehetséges a soros szerelés több csatlakozási összekötése révén, Modellszám G345S menetes csatlakozás x (V Gáz m 3 /h-ban) x gázmérő 1 1/ x (,5) x 1 1/ x (4,0) x 1 1/ x (6,0) x 1 1/ x (,5) x 3 1 1/ x (4,0) x 3 1 1/ x (6,0) x

7 C1 Gázmérő-csatlakozó, két vagy három egycsonkú gázmérő soros szereléséhez, több csatlakozási összekötésére, hegesztett acélcsővel, sárga porszórással, fali tartószerkezettel, belső menet balra, külső menet jobbra, lehetséges a soros szerelés több csatlakozási összekötése révén, Modellszám G3450 menetes catlakozás x egycsonkúgázmérősarokgömbcsap x gázmérő 1 1/ x 1 x 1 1/ x 1 x Profipress G gázmérő sarokgömbcsap, egycsonkú gázmérőkhöz, az egycsonkú gázmérő bemenetének lezárására, bemenet: külső menet, kimenet: Profipress G préscsatlakozás, lezárható, leplombálható, vizsgálócsavarral, menetes csatlakozás x (V Gáz m 3 /h-ban) x préscsatlakozás Modellszám G111 1 x x hőhatásra záró szerelvénnyel (TAE) Modellszám G111T gázáramlás-őrrel (GS) Modellszám G111S 1 x x x (,5) x 1 x (4,0) x 1 x (6,0) x 1 x (,5) x 8 1 x (4,0) x 8 1 x (6,0) x

8 Rendszer gömbcsapok kétcsonkú gázmérőkhöz Profipress G szerelési csomag, kétcsonkú gázmérőkhöz, a gázmérő bemenetének és kimenetének lezárására, bemenet: gömbcsap sárgarézből, kimenet: gázmérő-hollandi 90, csatlakozó könyök sárgarézből mindkét oldalon Profipress G préscsatlakozás, mindkét oldalon felszerelt gázmérő hollandival, fali tartószerkezettel, lezárható, leplombálható, préscsatlakozás x (V Gáz m 3 /h-ban) Modellszám G Modellszám G343T gázáramlás-őrrel (GS), Modellszám G343S 8 x (,5) 8 x (4,0) 8 x (6,0) Profipress G szerelési csomag, kétcsonkú gázmérőkhöz, a gázmérő bemenetének és kimenetének lezárására, két sárgarézből készült gömbcsappal, Profipress G préscsatlakozással, mindkét oldalon felszerelt gázmérő hollandival, fali tartószerkezettel, lezárható, leplombálható, vizsgálócsavarral, Modellszám G Modellszám G113T gázáramlás-őrrel (GS), Modellszám G113S 8 x (,5) 8 x (4,0) 8 x (6,0)

9 C1 Profipress G szerelési csomag, kétcsonkú gázmérőkhöz, a gázmérő bemenetének és kimenetének lezárására, bemenet: gömbcsap sárgarézből Profipress G préscsatlakozással, kimenet: Profipress G préscsatlakozás, mindkét oldalon felszerelt gázmérő hollandival, fali tartószerkezettel, lezárható, leplombálható, préscsatlakozás x (V Gáz m 3 /h-ban) Modellszám G Modellszám G114T gázáramlás-őrrel (GS), Modellszám G114S 8 x (,5) 8 x (4,0) 8 x (6,0) Rendszer gömbcsapok gázkészülékekhez menetes csatlakozás x préscsatlakozás Profipress G gázkészülék gömbcsap, egyenes kialakítás, fűtőkészülékek és vízmelegítők csatlakozására, a gázáramlás lezárására, bekattanó biztonsági zárral, bemenet: Profipress G préscsatlakozás, kimenet: belső menetes hollandi, Modellszám G107T 1/ x /4 x 5 1 x

10 Rendszer gázkonnektorok Profipress G vakolat alatti gázkonnektor, gázkészülékek szabványos dugaszolóval ellátott gáztömlő révén való csatlakozására, retesszel vagy anélkül, krómozva, bemenet: Profipress G préscsatlakozás, kimenet: konnektor, be/ki jelölés, a keret és a borítás fehér műanyagból készül, üzemi nyomás 0,1 bar, Modellszám G00T 15 / zárral 15 / zár nélkül Gáztömlő, sarok kialakítás, a G00T és G001T modellszámú gázkonnektorokra való csatlakozásra, belső tömlő: nemesacélból készült, hullámosított tömlő, külső tömlő: nemesacélból készült, erős, kapcsos tömlő, üzemi nyomás 0,1 bar, Modellszám G05 1/ x / x Gáztömlő, gázáramlás-őrrel, könyök kialakítás, a G00T és G001T modellszámú gázkonnektorokra való csatlakozásra, belső tömlő: nemesacélból készült, hullámosított tömlő, külső tömlő: nemesacélból készült, erős, kapcsos tömlő, üzemi nyomás max. 0,1 bar, Modellszám G

11 C1 Gázáramlás-őrök Előre meghatározott értékű túláramlás esetén pl. csőszakadás, csőtörés, egyéb manipuláció, biztonságosan lezárja a gáz áramlását. Gázáramlás-őr GS M3/MK3 típus, nyomásesés: 0,5 mbar, bemenet: külső menet kimenet: belső menet Modellszám G09S bemenet: belső menet, kimenet: külső menet, Modellszám G091S menetes csatlakozás x (V Gáz m 3 /h-ban) 3/4 x (,5) 3/4 x (4,0) 1 x (,5) 1 x (4,0) 1 x (6,0) 1 1/4 x (6,0) 1 1/4 x (10,0) 1 1/ x (10,0) 1 1/ x (16,0) x (10,0) x (16,0) 3/4 x (,5) 3/4 x (4,0) 1 x (,5) 1 x (4,0) 1 x (6,0) 1 1/4 x (6,0) 1 1/4 x (10,0) 1 1/ x (10,0) 1 1/ x (16,0) x (10,0) x (16,0) Gázáramlás-őr GS M1-3/MK1-3 típus, üzemi nyomás: mbar, Modellszám G11S 3/4 x (,5) 3/4 x (4,0) 1 x (,5) 1 x (4,0) 1 x (6,0) 1 1/4 x (6,0) 1 1/4 x (10,0) 1 1/ x (10,0) 1 1/ x (16,0) x (10,0) x (16,0) Modellszám G111S 3/4 x (,5) 3/4 x (4,0) 1 x (,5) 1 x (4,0) 1 x (6,0) 1 1/4 x (6,0) 1 1/4 x (10,0) 1 1/ x (10,0) 1 1/ x (16,0) x (10,0) x (16,0)

12 Gázmérő-csavarzat, GS M3 gázáramlás-őrrel, nyomásesés: 0,5 mbar, Modellszám G1S menetes csatlakozás x (V Gáz m 3 /h-ban) 1 x (,5) 1 x (4,0) 1 x (6,0) Hőhatására záró szelepek (TAE) Előre meghatározott értékű hőmérséklet túllépése esetén, pl. tűz, biztonságosan lezárja a gáz áramlását. Hőhatásra záró szelep (TAE), a magas hőmérséklettel nem terhelhető szerkezeti részek biztonságos védelmére, horganyzott acél, bemenet: belső menet, kimenet: külső menet, Modellszám G06T bemenet: belső menet, kimenet: belső menet, Modellszám G061T 1/ 3/ /4 1 1/ 1 1/4 1 1/ Karimás szelep TSV, a magas hőmérséklettel nem terhelhető szerkezeti részek biztonságos védelmére, horganyzott acél, Modellszám G08T NA 3 NA 40 NA 50 NA 65 NA 80 NA 100 NA 15 NA

13 C1 Gázmérő-gömbcsapok egycsonkú gázmérőkhöz, Gázmérő sarokgömbcsap, egycsonkú gázmérőkhöz, egyenes kialakítású az egycsonkú gázmérő bemenetének lezárására, fali tartószerkezettel/rögzítőkészlettel, mindkét oldalon belső menetes hollandival, lezárható, leplombálható, vizsgálócsavarral, menetes csatlakozás x (V Gáz m 3 /h-ban) Modellszám G Modellszám G111T gázáramlás-őrrel (GS), Modellszám G111S 1 x (,5) 1 x (4,0) 1 x (6,0) Gázmérő sarokgömbcsap, egycsonkú gázmérőkhöz, egyenes kialakítású az egycsonkú gázmérő bemenetének lezárására, fali tartószerkezettel/rögzítőkészlettel, mindkét oldalon 1 3/8" hollandival, lezárható, leplombálható, vizsgálócsavarral, Modellszám G Modellszám G11T gázáramlás-őrrel (GS), Modellszám G11S 1 x (,5) 1 x (4,0) 1 x (6,0)

14 menetes csatlakozás x (V Gáz m 3 /h-ban) x gázmérő Szerelési csomag, két vagy három egycsonkú gázmérő soros szereléséhez, több csatlakozási összekötésére, hegesztett acélcsővel, sárga porszórással, gázáramlás-őrrel felszerelt, letömített gázmérő sarokgömbcsapokkal, fali tartószerkezettel, belső menet balra, külső menet jobbra, lehetséges a soros szerelés több csatlakozási összekötése révén, Modellszám G3451S 1 1/ x (,5) x 1 1/ x (4,0) x / x (6,0) x 1 1/ x (,5) x 3 1 1/ x (4,0) x / x (6,0) x Gázmérő-csatlakozó, két vagy három egycsonkú gázmérő soros szereléséhez, több csatlakozási összekötésére, hegesztett acélcsővel, sárga porszórással, fali tartószerkezettel, belső menet balra, külső menet jobbra, lehetséges a soros szerelés több csatlakozási összekötése révén, Modellszám G3450 menetes catlakozás x egycsonkúgázmérősarokgömbcsap x gázmérő 1 1/ x 1 x 1 1/ x 1 x Gázmérő sarokgömbcsap, egycsonkú gázmérőkhöz, az egycsonkú gázmérő bemenetének lezárására, bemenet: külső menet, kimenet: belső menetes hollandi, lezárható, leplombálható, vizsgálócsavarral, menetes csatlakozás x (V Gáz m 3 /h-ban) Modellszám G Modellszám G111T gázáramlás-őrrel (GS), Modellszám G111S 1 x (,5) 1 x (4,0) 1 x (6,0)

15 C1 Gázmérő sarokgömbcsap, NA 40-es egycsonkú gázmérőkhöz, az egycsonkú gázmérő bemenetének lezárására, bemenet: külső menet, kimenet: belső menetes hollandi, lezárható, leplombálható, vizsgálócsavarral, Modellszám G / Gázmérő sarokgömbcsap, egycsonkú gázmérőkhöz, az egycsonkú gázmérő bemenetének lezárására, bemenet: külső menet, kimenet: belső menetes hollandi, lezárható, leplombálható, vizsgálócsavarral, menetes csatlakozás x (V Gáz m 3 /h-ban) Modellszám G Modellszám G1111T gázáramlás-őrrel (GS), Modellszám G1111S 1 x (,5) 1 x (4,0) 1 x (6,0) Gázmérő sarokgömbcsap, egycsonkú gázmérőkhöz, az egycsonkú gázmérő bemenetének lezárására, bemenet: külső menet, kimenet: 1 3/8"-os hollandi, lezárható, leplombálható, vizsgálócsavarral, Modellszám G Modellszám G1113T gázáramlás-őrrel (GS), Modellszám G1113S 1 x (,5) 1 x (4,0) 1 x (6,0)

16 Gázmérő-gömbcsapok kétcsonkú gázmérőkhöz Szerelési csomag, kétcsonkú-gázmérőhöz a kétcsonkú gázmérő bemenetének lezárására, 1 db sárgaréz sarok-gömbcsappal és, 90 -os gázmérő csatlakozó-hollandival, mindkét oldalon belső menettel, mindkét oldalon felszerelt gázmérő-hollandival, fali tartószerkezettel, lezárható, leplombálható, vizsgálócsavarral, menetes csatlakozás x (V Gáz m 3 /h-ban) Modellszám G Modellszám G3431T gázáramlás-őrrel (GS), Modellszám G3431S 1 x (,5) 1 x (4,0) 1 x (6,0) Szerelési csomag, kétcsonkú-gázmérőhöz a kétcsonkú gázmérő bemenetének lezárására, db sárgaréz gömbcsappal, mindkét oldalon belső menettel, mindkét oldalon felszerelt gázmérő-hollandival, fali tartószerkezettel, lezárható, leplombálható, vizsgálócsavarral, Modellszám G Modellszám G1131T gázáramlás-őrrel (GS), Modellszám G1131S 1 x (,5) 1 x (4,0) 1 x (6,0)

17 C1 Szerelési csomag, kétcsonkú-gázmérőhöz a kétcsonkú gázmérő bemenetének lezárására, bemenet: belső menetes sárgaréz gömbcsappal, kimenet: belső menet, mindkét oldalon felszerelt gázmérő-hollandival, fali tartószerkezettel, lezárható, leplombálható, vizsgálócsavarral, menetes csatlakozás x (V Gáz m 3 /h-ban) Modellszám G Modellszám G1141T gázáramlás-őrrel (GS), Modellszám G1141S 1 x (,5) 1 x (4,0) 1 x (6,0) Szerelési csomag, kétcsonkú-gázmérőhöz az acélcső temperöntvényből készül, sárga porszórással, állítható kialakítás, gázmérő bemenet letömített, sárgaréz gázmérő-sarokgömbcsappal és hozzáillő gázmérő-hollandival, a gázmérő kimenet gázmérő-hollandival, fali tartószerkezettel, belső menet balra, külső menet jobbra, lehetséges a soros szerelés több csatlakozó csomag összekötése révén, Rp menetes csatlakozás x Rp1 menetes csatlakozás x fix méret x (V Gáz m 3 /h-ban) Modellszám G34 1 x 1 x / x 1 x 50 x 1 x 50 Modellszám G34T gázáramlás-őrrel (GS), Modellszám G34S Rp: a menetes be- és kimenet acélcső, Rp1: a menetes bemenet gáz-sarokgömbcsap 1 x 1 x / x 1 x 50 x 1 x 50 1 x 1 x 50 x (,5) 1 x 1 x 50 x (4,0) 1 x 1 x 50 x (6,0) 1 1/ x 1 x 50 x (,5) 1 1/ x 1 x 50 x (4,0) 1 1/ x 1 x 50 x (6,0) x 1 x 50 x (,5) x 1 x 50 x (4,0) x 1 x 50 x (6,0)

18 Gázmérő sarokgömbcsap, kétcsonkú-gázmérőhöz hozzáillő gázmérő-hollandival, a kétcsonkú gázmérő bemenetének lezárására, bemenet: külső menet, kimenet: gázmérő-hollandi, lezárható, leplombálható, vizsgálócsavarral, menetes csatlakozás x (V Gáz m 3 /h-ban) Modellszám G Modellszám G1101T gázáramlás-őrrel (GS), Modellszám G1101S 1 x (,5) 1 x (4,0) 1 x (6,0) Gázmérő csatlakozó-hollandi, 90, kétcsonkú-gázmérőhöz hozzáillő gázmérő-hollandival, kiegészítésül a gázmérősarokgömbcsap tartozékaként, hozzáillő, 1101 modellszámú gázmérő-hollandival, bemenet: külső menet, kimenet: gázmérő-hollandi, lezárható, leplombálható, vizsgálócsavarral, Modellszám G

19 C1 Gázmérő sarokgömbcsap, kétcsonkú-gázmérőhöz a kétcsonkú gázmérő bemenetének lezárására, bemenet: külső menet, kimenet: belső menet, lezárható, leplombálható, menetes csatlakozás x (V Gáz m 3 /h-ban) Modellszám G110 3/ / / Modellszám G110T gázáramlás-őrrel (GS), Modellszám G110S / / /4 x (,5) 3/4 x (4,0) 1 x (,5) 1 x (4,0) 1 x (6,0) 1 1/4 x (6,0) 1 1/4 x (10,0) Profipress G könyök, vörösöntvény, a kétcsonkú gázmérő kimenő oldalára való csatlakozáshoz, Modellszám

20 Gáz-gömbcsapok Gázgömbcsap, egyenes kialakítás, a gázáramlás lezárására, mindkét oldalon belső menettel, erős kialakításban, lezárható, leplombálható, Modellszám G101 1/ 3/ /4 1 1/ Gázgömbcsap, egyenes kialakítás, főelzáró csapként az épületgépészetben, a fűtőkészülékek és vízmelegítők biztosítására, a gázáramlás lezárására, mindkét oldalon belső menettel, erős kialakításban, lezárható, leplombálható, Modellszám G101T 1/ 5 3/ /4 1 1/ Gáz-gömbcsap Gázkészülék Gázkészülék gömbcsap, egyenes kialakítás, fűtőkészülékek és vízmelegítők csatlakozására, a gázáramlás lezárására, bekattanó biztonsági zárral, bemenet: belső menet kimenet: belső menetes hollandi, Modellszám G1071T krómozott 1/ 5 3/ natur 1/ 5 3/ Gázkészülék sarokgömbcsap, sarok kialakítás, fűtőkészülékek és vízmelegítők csatlakozására, a gázáramlás lezárására, krómozott bekattanó biztonsági zárral, bemenet: külső menet, kimenet: belső menetes hollandi, Modellszám G109T krómozott 1/ /

21 C1 Gázkonnektorok Gázkonnektor, gázkészülékek szabványos dugaszolóval ellátott gáztömlő révén való csatlakozására, krómozva, bemenet: külső menet, kimenet: konnektor, be/ki jelölés, üzemi nyomás 0,1 bar, Modellszám G016T krómozott 1/ Gázkonnektor, gázkészülékek szabványos dugaszolóval ellátott gáztömlő révén való csatlakozására, krómozva, bemenet: külső menet, kimenet: konnektor, be/ki jelölés, üzemi nyomás 0,1 bar, Modellszám G019T laboratóriumi berendezésekhez, laboratóriumi gázégők csatlakoztatására, Modellszám G019LT krómozott 1/ krómozott 1/ Vakolat alatti gázkonnektor, gázkészülékek szabványos dugaszolóval ellátott gáztömlő révén való csatlakozására, retesszel vagy anélkül, krómozva, bemenet: külső menet, kimenet: konnektor, be/ki jelölés, a keret és a borítás fehér műanyagból készül, üzemi nyomás 0,1 bar, Modellszám G001T 1/ / zárral 1/ / zár nélkül

22 Gáztömlők Gáztömlő, egyenes kialakítás, a G016 és G019 modellszámú gázkonnektorokra való csatlakozásra, belső tömlő: nemesacélból készült, hullámosított tömlő, külső tömlő: nemesacélból készült, erős, kapcsos tömlő, üzemi nyomás 0,1 bar, Modellszám G03 1/ x 500 1/ x 800 1/ x / x 150 1/ x / x 000 1/ x 500 1/ x Gáztömlő, gázáramlás-őrrel egybeépítve egyenes kialakítás, a G016 és G019 modellszámú gázkonnektorokra való csatlakozásra, belső tömlő: nemesacélból készült, hullámosított tömlő, külső tömlő: nemesacélból készült, erős, kapcsos tömlő, üzemi nyomás max. 0,1 bar, Modellszám G Gáztömlő, sarok kialakítás, a G00T és G001T modellszámú gázkonnektorokra való csatlakozásra, belső tömlő: nemesacélból készült, hullámosított tömlő, külső tömlő: nemesacélból készült, erős, kapcsos tömlő, üzemi nyomás 0,1 bar, Modellszám G05 1/ x / x Gáztömlő, gázáramlás-őrrel, könyök kialakítás, a G00T és G001T modellszámú gázkonnektorokra való csatlakozásra, belső tömlő: nemesacélból készült, hullámosított tömlő, külső tömlő: nemesacélból készült, erős, kapcsos tömlő, üzemi nyomás max. 0,1 bar, Modellszám G

23 C1 Gáztömlő, gázzsámolyok, gázégők és gáz-vízmelegítők csatlakoztatására, belső tömlő: nemesacélból készült, hullámosított tömlő, külső tömlő: nemesacélból készült, kapcsos tömlő, bemenet: belső menet, hollandi temperöntvény fémes tömítéssel, kimenet: külső menet, temperöntvény, környezeti homérséklet max. 300 C, üzemi nyomás 4 bar, Modellszám G09 1/ x 500 1/ x 800 1/ x / x /4 x 500 3/4 x 800 3/4 x /4 x x x x x /4 x /4 x /4 x /4 x / x / x / x / x 1500 x 500 x 800 x 1000 x Gázcsatlakozó dugaszoló, laboratóriumi konnektorokhoz, a DIN /1 szerinti laboratóriumi gázégők megfelelő tömlőkkel való csatlakozására, üzemi nyomás 0,1 bar, Modellszám G04L krómozott 1/

24 Gázmérő-csatlakozólemezek és tartozékok Gázmérő-csatlakozólemez, kétcsonkú gázmérők csatlakoztatására, horganyzott alaplemez és forgatható könyök, csatlakozó könyök sárgarézből, bemenet: Profipress G préscsatlakozás, kimenet: belső menet, hosszúkás furatok a fali szereléshez, Modellszám G35 1 x x Gázmérő-csatlakozólemez, kétcsonkú gázmérők csatlakoztatására, mindkét oldalon belső menettel, hosszúkás furatok a fali szereléshez, Az alaplemez és a forgatható könyök lakkozva, a csatlakozó könyök öntvényből, Modellszám G351 Az alaplemez és a forgatható könyök lakkozva, horganyzott csatlakozó könyök, Modellszám G35 Horganyzott alaplemez és forgatható könyök, sárgaréz csatlakozó könyök, Modellszám G353 3/ /4 1 1/ 3/ /4 1 1/ Rp menetes csatlakozás x Rp1 menetes csatlakozás x rögzített méret Gázmérő-csatlakozó csomag, kétcsonkú gázmérők csatlakoztatására, merev kialakításban, alkalmas a kétcsonkú gázmérők szerelésére, acélcső sárga porszórással, belső menet balra, külső menet jobbra, lehetséges a soros szerelés több csatlakozó csomag összekötése révén, Modellszám G340 Rp: a menetes be- és kimenet acélcső, Rp1: a menetes bemenet gáz-sarokgömbcsap 1 x 1 x /4 x 1 x / x 1 x / x 1 1/ x50 x 1 x 50 x 1 1/ x 80 x x

25 C1 Gázmérő-csatlakozólemez, egycsonkú gázmérők csatlakoztatására, horganyzott alaplemez, és forgatható könyök, csatlakozó könyök sárgarézből, bemenet: Profipress G préscsatlakozás, kimenet: belső menet, hosszúkás furatok a fali szereléshez, Modellszám G34 1 x x Gázmérő-csatlakozólemez, egycsonkú gázmérők csatlakoztatására, mindkét oldalon belső menettel, hosszúkás furatok a fali szereléshez, Az alaplemez és a forgatható könyök sárgára lakkozva, a csatlakozó könyök sárgarézből, Modellszám G341 Horganyzott alaplemez és forgatható könyök, 1) Csatlakozó könyök matt, nikkelezett acélból, ) Csatlakozó könyök sárgarézből, Modellszám G34 Az alaplemez és a forgatható könyök krómozott, a csatlakozó könyök krómozott öntvény, Modellszám G ) ) / Pótkönyök, gázmérő alaplemezhez, Modellszám G95 3/4 fekete acél horganyzott 1 sárgaréz natur matt nikkelezett 1 1/4 fekete acél horganyzott 1 1/ fekete acél horganyzott fekete acél horganyzott

26 Profipress G alaplemez, horganyzott acél, egy és kétcsonkú gázmérő szereléséhez, a modellszámú könyök alkalmazásával, Modellszám x Profipress G alaplemez, horganyzott acélból, a 8001 modellszámú szerelősínhez, rögzítőanyaggal, egy- és kétcsonkú mérők szereléséhez, a és modellszámú könyökidom felvételére, Modellszám x Figyelem: a 8001 modellszámú szerelősínt lásd a Viegaswift T 4 gyártmánycsoportnál! Profipress G könyök, SC-Contur-ral (biztonsági kontúr), vörösöntvény, belső menettel, illeszkedik az alaplemezhez, elfordulás elleni biztosítással és rögzítési anyagokkal, Modellszám x 3/4 x 1 8 x Gázmérő csatlakozó-hollandi, kétcsonkú gázmérők csatlakoztatására, egyenes csonkokkal, horganyzott temperöntvény, bemenet: külső menet, kimenet: gázmérő-hollandi, Modellszám G37 3/ /4 1 1/ gázmérő excentrikus hollandi, excentrikus csonkok,5 mm-es eltolással, Modellszám G331 gázmérő vizsgáló-hollandi, Modellszám G

27 C1 Gázmérő-szabályozó magasságkiegyenlítő idom, gázmérő-szabályozó alkalmazása esetén, egyenes csonkokkal, horganyzott temperöntvény, bemenet: külső menet, kimenet: gázmérő-hollandi, Modellszám G930 NA 5/ HTB tömítés, gázmérő hollandihoz, Nyhalit HTB-ből, Modellszám G93 NA 0 NA 5 NA 3 NA 40 NA Vizsgáló- és zárócsavarzat, HTB-kivitel, horganyzott acél, Modellszám G940 1/ O-gyűrű, kúpos tömítésű hollandikhoz, Modellszám G94 18,77 x 1,78 6,70 x 1,78 33,05 x 1, Folyékony gáz csatlakozó könyök, 1/" gázkonnektorhoz, krómozott magas hőmérséklettel terhelhető (HTB), Rp1/ / 8 mm szorítógyűrűs csavarzat, Modellszám G96 1/ Gázszűrők Gázszűrő, beépített készülékek és szerelvények szennyeződés elleni védelmére, földgázra, városi gázra, és folyékony gázra, a DVGW G60 munkalap szerint, környezeti hőmérséklet: -15 C-től +80 C-ig, üzemi nyomás max. 1 bar, Modellszám G315 1/ 3/ /4 1 1/ Szűrőbetét, a G315 modellhez, Modellszám G99 1/ + 3/ / / Fedéltömítés, a G315 modellhez, perbunánból, Modellszám G931 1/ + 3/ / /

28 Gázmérő-csatlakozóidomok Gázmérő-csatlakozóidom (frankfurti), egycsonkú gázmérőkre való átalakításra, horganyzott temperöntvény, vízszintes csatlakozásokkal, leplombálható, Modellszám G Gázmérő-csatlakozóidom (hirschgeweihi), egycsonkú gázmérőkre való átalakításra, horganyzott temperöntvény, vízszintes csatlakozásokkal, leplombálható, Modellszám G36 Kétcsonkú gázmérők előtétjeként alkalmazható gázvezetékek vizsgálatánál is. 3/ Gázmérő-csatlakozóidom "A" jelű egyenes kialakítás, gömbcsappal felszerelt egycsonkú gázmérőkhöz, horganyzott temperöntvény, leplombálható, Modellszám G39 1 vizsgáló csavar nélkül 1 vizsgáló csavarral 1 1/ vizsgáló csavarral Gázmérő-csatlakozóidom, gömbcsappal felszerelt egycsonkú gázmérőkhöz, horganyzott temperöntvény, leplombálható, két vizsgálócsavarral, Modellszám G

29 C1 Átáramlási kupakok Átáramlási kupak, egycsonkú gázmérőkhöz, gázvezetékek vizsgálatához, leplombálható, tömítőgyűrűkkel együtt, Modellszám G360 horganyzott öntvény, Modellszám G3601 natur vizsgáló dugóval /4 vizsgáló dugóval matt nikkelezett /4 vizsgáló dugó nélkül matt nikkelezett 53 Pót tömítőgyűrűk, a G360 és a G3601 modellszámokhoz, Modellszám G3603 3/ Zárókupakok Zárókupak, az elkészült, és még üzembe nem helyezett gázberendezések gáztömör lezárására, leplombálható, tömítő-korongokkal együtt, Modellszám G361 horganyzott öntvény, Modellszám G / Pót tömítő-korong, a G361 és a G3611 modellszámokhoz, Modellszám G361 3/

30 Gázvezeték-vizsgálókészülékek Nyomáspróba-csomag, kompletten felszerelt mérőbőrönd, mely a következőkből áll: G5401 modellszámú termék, G5403 modellszámú termék, G36 modellszámú termék, Modellszám G Gázvezeték-vizsgálókészülék, gázvezetékek előzetes és szolgáltatói vizsgálatához, krómozott manométer 0-,5 bar méréshatárral, 63 mm-es átmérővel, pontossági osztály: 1,6 db NNY 10, 1/8"-os gömbcsappal, 9 mm-es tömlőcsatlakozással, kettős csatlakozással a nyomószivattyúhoz és az U-csőhöz, Modellszám G5401 krómozott Egycsonkú előtét, egycsonkú gázmérőkhöz, Modellszám G5403 krómozott 3/ Gázmérő-csatlakozóidom (hirschgeweihi), egycsonkú gázmérőkre való átalakításra, horganyzott temperöntvény, vízszintes csatlakozásokkal, leplombálható, Modellszám G36 Kétcsonkú gázmérők előtétjeként alkalmazható gázvezetékek vizsgálatánál is. 3/

31 C1 Vizsgálókupak, a gázvezetékek egycsonkú gázmérőknél történő vizsgálatához, sárgaréz/horganyzott 9 mm-es tömlőcsatlakozással, csatlakozással a nyomószivattyúhoz és az U-csőhöz, 1 db NNY 10, 1/8"-os gömbcsappal, Modellszám G560 db NNY 10, 1/8"-os gömbcsappal, Modellszám G570 natur 3/4 matt nikkelezett natur 3/4 matt nikkelezett Kétlábú vizsgáló idom, minden szerelvényhez vagy vizsgálókupakhoz, 1/8" vizsgálócsavarral, a szerelvényeknél és vizsgálókupakoknál való gázvezeték vizsgálatra, két 1/" gömbcsappal, Modellszám G550 1/ Manométeres nyomószelep, mindkét oldalon 1/" belső menet, magától záródó, 650 C/30 min, GT1, Modellszám G590 1/ Pótmanométer, a G5401 modellszámú termékhez, Modellszám G5405 M10 x Pót-tömítőgyűrű, a G5401, G5403 és G36 modellszámú termékekhez, Modellszám G5404 3/

32 Passzív biztosítások, védelmek Szerszámkészlet, mely a következőkből áll: 1 és méretű szerelési előtét, szerelőfurdancs, 3/8" - " biztonsági dugók, műanyag bőröndben, zárókupakkal az NA 5 egycsonkú mérőkhöz, Modellszám G370 NA 5 zárókupak nélkül, Modellszám G3701 3/ / Szerelési előtét, a gáz-hollandik és karimás kötések biztosításához, szerszámacélból, Modellszám G370 3/8-3/4 1-3/ Szerelőfurdancs, Modellszám G3703 1/ Biztosító gázkupak, a csővégek biztonságos lezárására, horganyzott acél, belső menettel, üzemi nyomás max. 5 bar (MOP 5, NNY 5), Modellszám G3705 1/ 3/ /4 1 1/ üzemen kívüli egycsonkú gázmérők biztonságos lezárására, Modellszám G3706 3/ Biztosító gázdugó, a csővégek biztonságos lezárására és a gáz-hollandik és karimás kötések biztosítására, horganyzott acél, külső menettel, Modellszám G3704 3/8 1/ 3/ /4 1 1/

33 C1 Biztosítólemez, a karimás kötések biztosításához, acél, négyfuratos karimához, mindegyiken db felhegesztett anyával, 1 készlet = db/karima, Modellszám G376 négyfuratos karimához, mindegyiken 3 db felhegesztett anyával, 1 készlet = 1 db/karima, Modellszám G379 nyolcfuratos karimához, mindegyiken 3 db felhegesztett anyával, 1 készlet = db/karima, Modellszám G3791 karima-átmérő NA 5 NA 3 NA 40 NA 50 NA NA NA 80 NA 100 NA Biztosító csavar, a karimás kötések biztosításához, horganyzott acél, Modellszám G374 M10 x 40 M1 x 35 M1 x 40 M1 x 45 M1 x 50 M1 x 60 M1 x 70 M16 x 40 M16 x 50 M16 x 60 M16 x 70 M16 x Biztosító anya, a karimás kötések biztosításához, horganyzott acél, Modellszám G375 M10 M1 M

34 Biztosító bilincs, hollandik illetéktelen beavatkozás elleni védelmére, a gázmérő-hollandihoz, a bilincs nemesacél, a csavarok és zárt anyák horganyzott acélok, Modellszám G371 az cikkszám alkalmas a szabályozó- és csőhollandikhoz is, az cikkszám alkalmas a szabályozó- és csőhollandikhoz is, valamint a gázcsatlakozó gömbcsapok és egycsonkú gázmérők hollandi anyáihoz, az cikkszám alkalmas a gázcsatlakozó gömbcsapok és egycsonkú gázmérők hollandi anyáihoz, kb. külső menet mm-ben Biztosító bilincs, hollandik illetéktelen beavatkozás elleni védelmére, a gázmérő-hollandihoz, a bilincs nemesacél, a csavarok és zárt anyák horganyzott acélok, Modellszám G3711 az és cikkszám alkalmas a gázmérő-hollandikhoz is, Biztosító bilincs, hollandik illetéktelen beavatkozás elleni védelmére, szabályozó- és csőhollandihoz, a bilincs nemesacél, a csavarok és zárt anyák horganyzott acélok, Modellszám G Biztosító bilincs, hollandik illetéktelen beavatkozás elleni védelmére, gázcsatlakozó gömbcsapok és egycsonkú gázmérők hollandi anyáihoz, a bilincs nemesacél, a csavarok és zárt anyák horganyzott acélok, Modellszám G

35 C1 Biztosító bilincs, hollandik illetéktelen beavatkozás elleni védelmére, kétcsonkú gázmérő-hollandik anyáihoz, a bilincs nemesacél, a csavarok és zárt anyák horganyzott acélok, Modellszám G3713 szabályozó névleges átmérője (menetes csatlakozás) NA 0 (1 1/4) NA 40 () NA 50 ( 1/) Biztosító bilincs, hollandik illetéktelen beavatkozás elleni védelmére, szabályozók hollandi anyáihoz, kompakt szerkezeti kialakításban, a bilincs nemesacél, a csavarok és zárt anyák horganyzott acélok, Modellszám G3714 NA 5 (1 1/) Biztosító bilincs, hollandik illetéktelen beavatkozás elleni védelmére, Gebo- és Hage-hollandik hollandi anyáihoz, a bilincs nemesacél, a csavarok és zárt anyák horganyzott acélok, Modellszám G377 kb. külső menet mm-ben NA 5 (1 1/) NA 3 () NA 40 ( 1/4) NA 50 ( 3/4) Biztosító vakbilincs, dugók biztosítására, a bilincs nemesacél, a csavarok és zárt anyák horganyzott acélok, Modellszám G378 csatlakozó menet 1 1 1/4 1 1/ Vaklezárás, gázvezeték biztonságos lezárására, fel nem szerelt gázmérők esetén, Modellszám G x 1 50 x 1 1/4 80 x Védőkupak, kúpos előtét-furatok védelmére, műanyag, Modellszám G3707 -mm

36 Biztonsági csó bilincsek áttekintó táblázata Gázméró -hollandikhoz Modellszám Méró névleges mérete Méró nagysága Z = kétcsonkú, E = egycsonkú Névleges átméró NA Menetes hollandi (Zoll) menet kb. külsó átméró je (mm) cikkszám G371 G3711 Z 0 Z = G 4 0 G Z 5 Z = G 4-G 6 5 G 1 1/ Z 3 Z = G 6-G 10 3 G 1 1/ Z 40 Z = G 10-G G E 5 E = G,5-G 6 5 G Z 50 Z = G 5 50 G 1/ E 40 Z = G 10-G G 3/ E 50 Z = G 5 50 G 3 1/ Szabályozó- és csó hollandikhoz az EN 104 szabvány szerint Modellszám Névleges átméró NA Menetes hollandi (Zoll) menet kb. külsó átméró je (mm) cikkszám G371 G / / / / / Gáz-gömbcsapok és egycsonkú gázméró -gömbcsapok hollandijaihoz Modellszám NA Gömbcsapmenet [Zoll] Menetes hollandi (Zoll) menet kb. külsó átméró je (mm) cikkszám G R 1/ G 7/ R 3/4 G 1 1/ G371 5 R 1 G 1 1/ R 1 1/4 G 1 3/ G R 1 1/ G 3/

37 C1 Biztonsági csó bilincsek áttekintó táblázata Kétcsonkú gázméró k holandijaihoz a DIN 3376 T.1 szabvány szerint a csatlakozó csonkon lévó 1/8 vizsgálódugóval Modellszám Méró névleges mérete Méró nagysága Z = kétcsonkú, E = egycsonkú Névleges átméró NA Menetes hollandi (Zoll) menet kb. külsó átméró je (mm) cikkszám G3713 Z 5(P) Z = G 4 G 6 5 G 1 1/ Z 40(P) Z = G 10 G G Z 50(P) Z = G 5 50 G 1/ Kompakt kivitelű gáznyomásszabályozók hollandijaihoz Modellszám NA Szabályzó típus (Zoll) Menetes hollandi (Zoll) menet kb. külsó átméró je (mm) cikkszám G RMA/RMV 5-41 G 1 1/ Gebo- és Hage csavarzatok hollandijaihoz Modellszám NA Szabályzó típus (Zoll) Menetes hollandi (Zoll) menet kb. külsó átméró je (mm) cikkszám G377 5 R 1 G 7/8 G 1 1/ R 1 1/4 G 1 1/8 G R 1 1/ G 1 3/8 G 1/ G 3/
