1 Top megoldások a legmagasabb igényekre. Lemezfolyóka program Hydro BG vízelvezető rendszerek

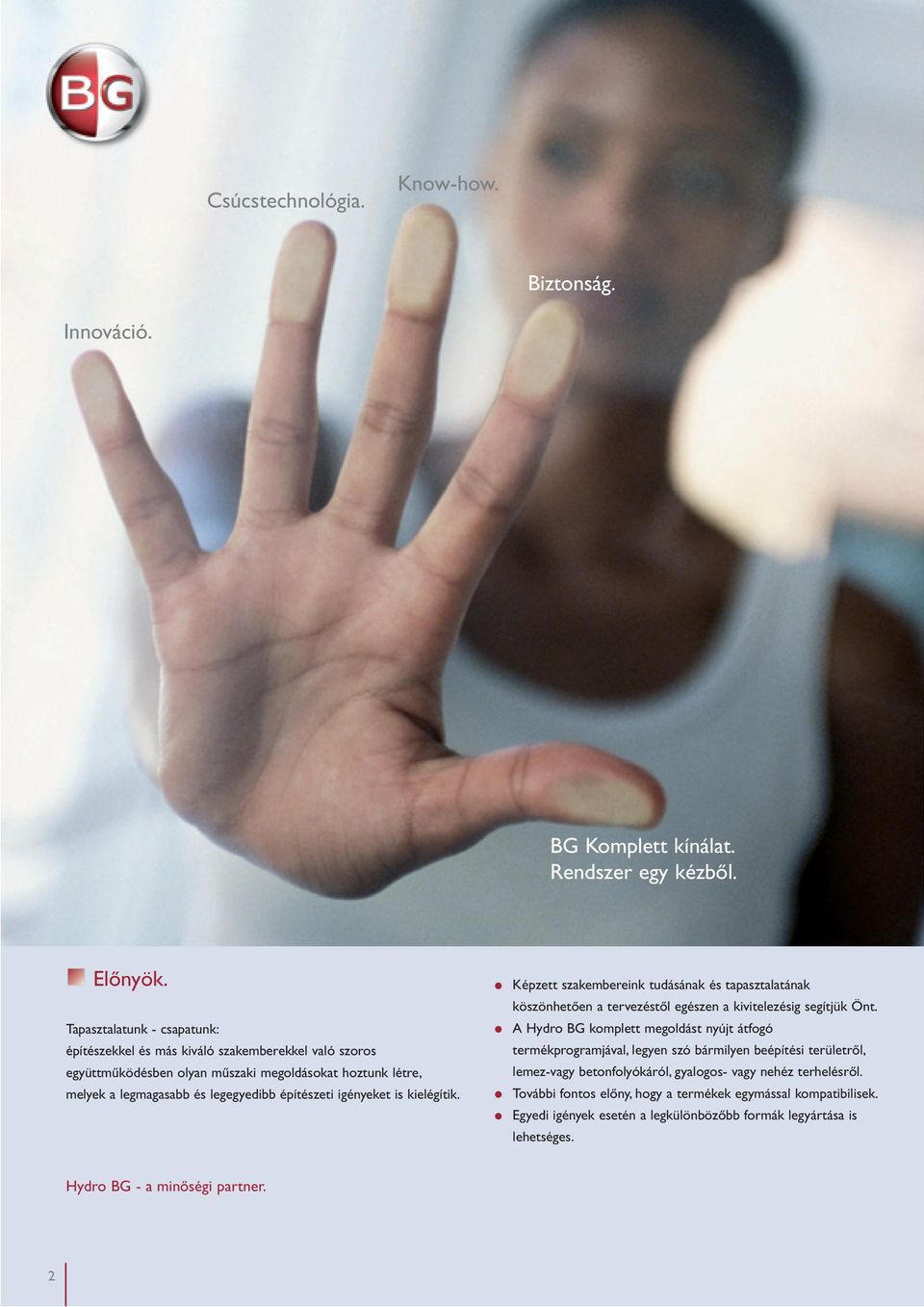

2 Csúcstechnológia. Know-how. Biztonság. Innováció. BG Komplett kínálat. Rendszer egy kézből. Előnyök. Tapasztalatunk - csapatunk: építészekkel és más kiváló szakemberekkel való szoros együttműködésben olyan műszaki megoldásokat hoztunk létre, melyek a legmagasabb és legegyedibb építészeti igényeket is kielégítik. Képzett szakembereink tudásának és tapasztalatának köszönhetően a tervezéstől egészen a kivitelezésig segítjük Önt. A Hydro BG komplett megoldást nyújt átfogó termékprogramjával, legyen szó bármilyen beépítési területről, lemez-vagy betonfolyókáról, gyalogos- vagy nehéz terhelésről. További fontos előny, hogy a termékek egymással kompatibilisek. Egyedi igények esetén a legkülönbözőbb formák legyártása is lehetséges. Hydro BG - a minőségi partner. 2

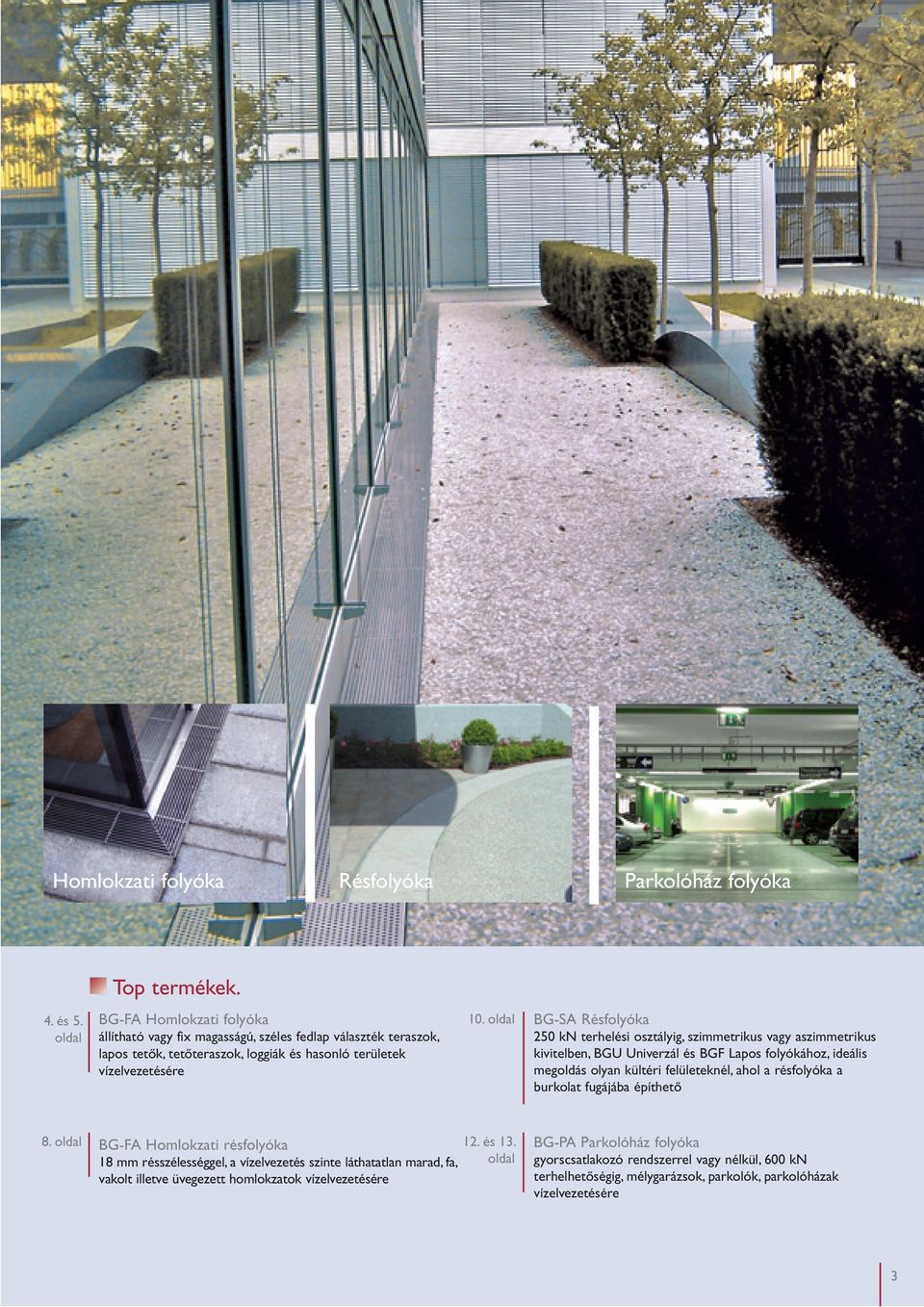

3 Homlokzati folyóka Résfolyóka Parkolóház folyóka Top termékek. 4. és 5. oldal állítható vagy fix magasságú, széles fedlap választék teraszok, lapos tetők, tetőteraszok, loggiák és hasonló területek vízelvezetésére 10. oldal BG-SA Résfolyóka 250 kn terhelési osztályig, szimmetrikus vagy aszimmetrikus kivitelben, BGU Univerzál és BGF Lapos folyókához, ideális megoldás olyan kültéri felületeknél, ahol a résfolyóka a burkolat fugájába építhető 8. oldal BG-FA Homlokzati résfolyóka 18 mm résszélességgel, a vízelvezetés szinte láthatatlan marad, fa, vakolt illetve üvegezett homlokzatok vízelvezetésére 12. és 13. oldal BG-PA Parkolóház folyóka gyorscsatlakozó rendszerrel vagy nélkül, 600 kn terhelhetőségig, mélygarázsok, parkolók, parkolóházak vízelvezetésére 3

4 Műszaki adatok RSZ 130, 230 fix magasság A BG-FA horganyzott vagy rozsdamentes acél homlokzati folyóka ideális megoldás ott, ahol alacsony beépítési magasság mellett fontos a nagy átfolyási keresztmetszet. Rendszer Elemhossz Folyóka szélesség Anyagvastagság Beépítési magasság Anyag 500 / 1000 / 2000 mm 130 / 230 mm 1,00 mm fix 55 / 70 / 110 mm horganyzott / rozsdamentes acél Minden méret mm-ben értendő Folyóka szélesség 130 / 230 fix magasság 55/70/110 magasság BG-FA folyóka kivitel magasság súly/ fm horganyzott acél V2A rozsdamentes 130 fix magasság 55 mm 2,3 kg 130 fix magasság 70 mm 2,6 kg 130 fix magasság 110 mm 3,2 kg 230 fix magasság 55 mm 3,1 kg 230 fix magasság 70 mm 3,4 kg 230 fix magasság 110 mm 4,0 kg Fedlapok. Acél rács RSZ 30/10 horganyzott vagy rozsdamentes V2A Perforált rács ø 8 mm horganyzott vagy rozsdamentes V2A Minden fedlap rögzíthető, gyalogosan és kerekesszékkel járható! fedlap RSZ 130 méret anyag résszélesség súly/ db átf. keresztm. Acél rács 1000/122/20 horganyz./v2a 30/10 2,5 kg 925 cm 2 /m 500/122/20 horganyz./v2a 30/10 1,3 kg 925 cm 2 /m Perforált rács 1000/122/20 horganyz./v2a ø 8 1,6 kg 190 cm 2 /m 500/122/20 horganyz./v2a ø 8 0,8 kg 190 cm 2 /m Bordás rács 1000/122/20 horganyz./v2a 9/85 1,5 kg 225 cm 2 /m 500/122/20 horganyz./v2a 9/85 0,8 kg 225 cm 2 /m Hosszbordás rács 1000/122/20 horganyz./v2a 10 3,6 kg 970 cm 2 /m 500/122/20 horganyz./v2a 10 1,9 kg 970 cm 2 /m Hálós rács 1000/122/20 horganyz./v2a 10 4,1 kg 940 cm 2 /m 500/122/20 horganyz./v2a 10 2,1 kg 940 cm 2 /m Bordás rács RSZ 9/85 horganyzott vagy rozsdamentes V2A Hosszbordás- vagy hálós rács résszélesség 10 mm horganyzott vagy rozsdamentes V2A fedlap RSZ 230 méret anyag résszélesség súly/ db átf. keresztm. Acél rács 1000/222/20 horganyz./v2a 30/10 4,2 kg 1750 cm 2 /m 500/222/20 horganyz./v2a 30/10 2,2 kg 1750 cm 2 /m Perforált rács 1000/222/20 horganyz./v2a ø 8 3,5 kg 1610 cm 2 /m 500/222/20 horganyz./v2a ø 8 1,7 kg 1610 cm 2 /m Hosszbordás 1000/222/20 horganyz./v2a 10 6,3 kg 1790 cm 2 /m rács 500/222/20 horganyz./v2a 10 3,2 kg 1790 cm 2 /m Hálós rács 1000/222/20 horganyz./v2a 10 6,8 kg 1580 cm 2 /m 500/222/20 horganyz./v2a 10 3,4 kg 1580 cm 2 /m Design rács többféle mintával rozsdamentes V2A 1) Ár és szállítási határidő ajánlatkérésre! 4

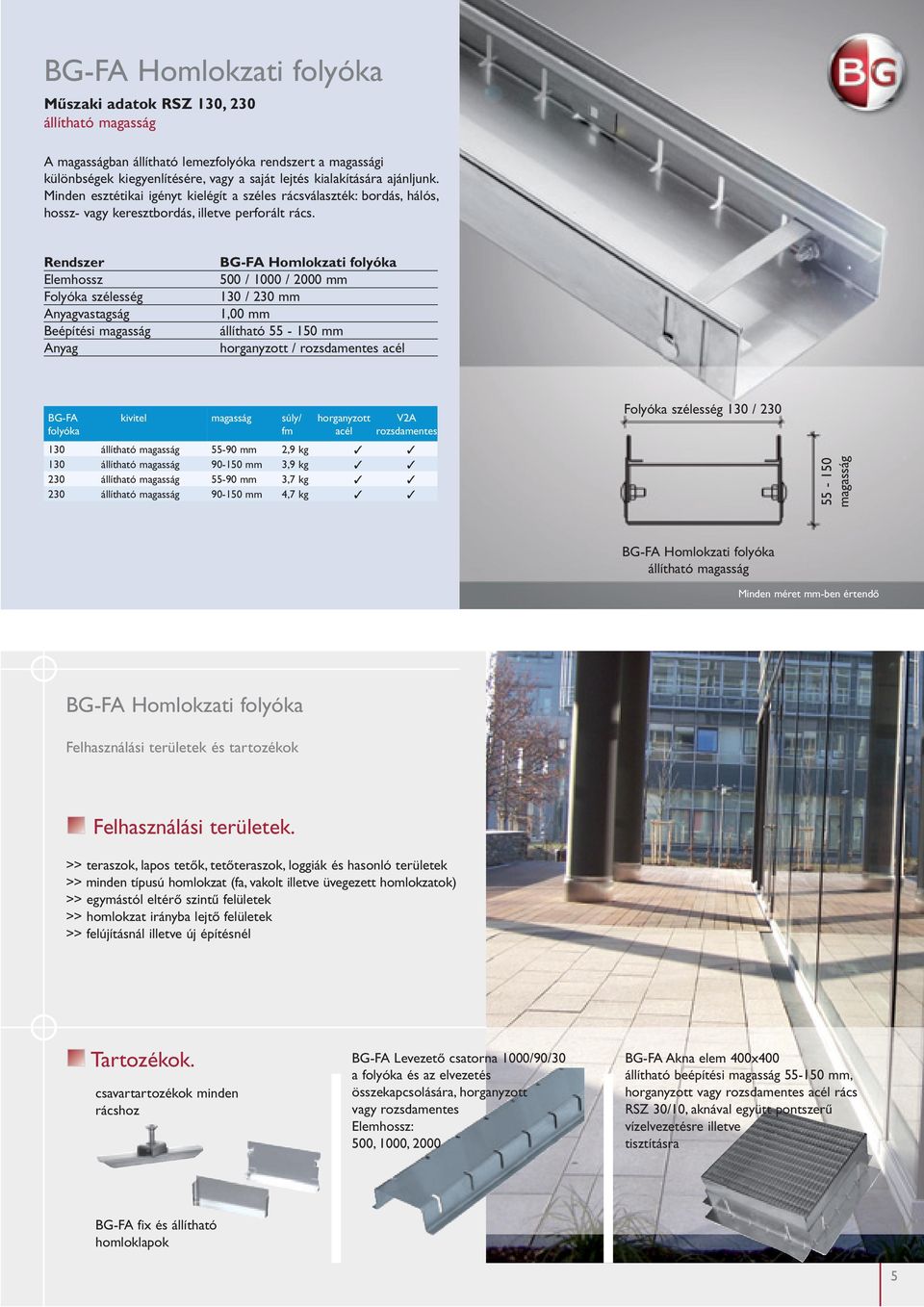

5 Műszaki adatok RSZ 130, 230 állítható magasság A magasságban állítható lemezfolyóka rendszert a magassági különbségek kiegyenlítésére, vagy a saját lejtés kialakítására ajánljunk. Minden esztétikai igényt kielégít a széles rácsválaszték: bordás, hálós, hossz- vagy keresztbordás, illetve perforált rács. Rendszer Elemhossz Folyóka szélesség Anyagvastagság Beépítési magasság Anyag 500 / 1000 / 2000 mm 130 / 230 mm 1,00 mm állítható mm horganyzott / rozsdamentes acél BG-FA folyóka kivitel magasság súly/ fm 2,9 kg horganyzott acél V2A rozsdamentes 130 állítható magasság mm 130 állítható magasság mm 3,9 kg 230 állítható magasság mm 3,7 kg 230 állítható magasság mm 4,7 kg Folyóka szélesség 130 / magasság állítható magasság Minden méret mm-ben értendő Felhasználási területek és tartozékok Felhasználási területek. >> teraszok, lapos tetők, tetőteraszok, loggiák és hasonló területek >> minden típusú homlokzat (fa, vakolt illetve üvegezett homlokzatok) >> egymástól eltérő szintű felületek >> homlokzat irányba lejtő felületek >> felújításnál illetve új építésnél Tartozékok. csavartartozékok minden rácshoz BG-FA Levezető csatorna 1000/90/30 a folyóka és az elvezetés összekapcsolására, horganyzott vagy rozsdamentes Elemhossz: 500, 1000, 2000 BG-FA Akna elem 400x400 állítható beépítési magasság mm, horganyzott vagy rozsdamentes acél rács RSZ 30/10, aknával együtt pontszerű vízelvezetésre illetve tisztításra BG-FA fix és állítható homloklapok 5

6 Beépítés. beépítése 150 mm-nél alacsonyabb szerkezet esetén A beépítése esetén a szigetelés magassága alacsonyabb lehet és a küszöbmagasság 50 mm-re csökkenthető. A szigetelés magassága a teljes homlokzatra érvényes. tetőteraszi beépítése A jó megoldás alacsony beépítési magasság esetén, a rendszerhez tartozó levezető csatornával pedig nem gond a nagyobb távolságra lévő lefolyási ponthoz bekötni. beépítése nem közvetlenül a szigetelt felületre Az egy oldalon perforált vízáteresztő, a csapadékvizet a szigetelt alapkonstrukcióra vagy a föld alá vezeti. BG-FA homlokzati folyóka zárt folyókatesttel a csapadék kontrollált vízelvezetésére alkalmas és csatlakoztatható a felületi vízelvezető rendszerhez. 50 Térkő Kiegyenlítő réteg Dupla fólia Hőszigetelés Szigetelő fólia Acélbeton fedél Egyedi megoldások. Különleges igények esetén szakembereink készségesen állnak rendelkezésére, szívesen tervezünk és gyártunk Önnek egyedi megoldásokat, adunk tanácsokat, hogy az építkezés minél gyorsabban és pontosabban elkészülhessen. Munkáját helyszíni felméréssel is támogatjuk. Mottónk szakembereink többet nyújtanak. 6

7 Referencia. Megjelenésének és magas technikai színvonalának köszönhetően a BG-FA folyóka már eddig is számos, építészetileg frekventált épülethez került beépítésre. A homlokzati folyókák jól illeszkednek bármely környezetbe. Optimális megoldás üveg homlokzatok, bejárati portálok, lapos tetők vízelvezetésére. Egyetemek, kongresszusi központok, bevásárló központok és első osztályú szállodák építésénél elsődleges szempont az egyedi megjelenés, a különleges design. A modern lapos folyóka egyben fontos építészeti design elem is. Referencia. Ü48 Corner Center Az Ü48 Corner Center a pesti belváros határán az Üllői út és a Kisfaludy utca sarkán található modern prémium kategóriás, látványos megjelenésű irodaház, mely merész formavilágával meghatározó szerepet vállal Budapest városképének modernizálásában. Az irodakomplexumhoz a Hydro BG Kft. összesen 95 méter BGF-Z lapos folyókát, 40 méter BGU-Z horganyzott acél peremes folyókát és 105 méter BG-FA homlokzati folyókát szállított. 7

8 BG-FA Homlokzati résfolyóka Műszaki adatok RSZ 18 A Homlokzati résfolyóka vakolt illetve üvegezett homlokzatok, üzleti portálok lefolyó csapadékvizének levezetésére szolgál és alkalmazásával elkerülhető a pangó vizektől kialakuló épületkárosodás. A szilárd anyagok bejutását a rács akadályozza meg, és egyúttal lehetővé teszi a folyóka tisztántartását, tisztításához a rácsot csak egyszerűen le kell emelni. A homlokzati résfolyóka jól illeszkedik az építészeti elképzelésekhez. 18 Rendszer Elemhossz Résszélesség Anyagvastagság Beépítési magasság Anyag BG-FA Homlokzati résfolyóka 500 / 1000 / 2000 mm 18 mm 1,00 mm 170 mm horganyzott / rozsdamentes acél 110 BG-FA résfolyóka kivitel magasság súly/ fm horganyzott acél V2A rozsdamentes RSZ 18 perforált 170 mm 2,1 kg RSZ 18 zárt 170 mm 2,6 kg 170 BG-FA Négyzetrácsos betét résfolyókához 8x8 mm, horganyzott vagy rozsdamentes 75 Minden méret mm-ben értendő fedlap RSZ 18 méret anyag résszélesség súly/ db átf. keresztm. négyzetrácsos 1000/18 horg./v2a 8x8 0,5 kg 128 cm 2 /m betét BG-FA Homlokzati résfolyóka Felhasználási területek és tartozékok Felhasználási területek. >> főként homlokzatok >> homlokzathoz történő közvetlen kapcsolódás esetén >> mindenütt, ahol a vízelvezetésnek első szempillantásra nem szabad láthatónak lennie Tartozékok. BG-FA külső és belső sarok 150/150, 90, horganyzott vagy rozsdamentes BG-FA ellenőrző akna 300/275, függőleges kifolyás DN 100 BG-FA bal vagy jobb homlokfal 8

9 Beépítés. BG-FA Homlokzati résfolyóka A BG beépítési- és elhelyezési példái olyan általános javaslatok, melyeket a tervezőnek az adott beépítési terület sajátosságaihoz kell igazítania. Ügyelni kell a szakiparban általánosan ismert szabályok és iránymutatások betartására is. A BG-FA Homlokzati résfolyóka perforált folyókatesttel a homlokzatról lecsorgó vizet a vízelvezető alapkonstrukcióra vezeti, hogy ott elszikkadjon, vagy tömített rendszeren keresztül a csapadékcsatornába juttatja. A BG-FA homlokzati résfolyóka zárt folyókatesttel tökéletesen alkalmas az ellenőrzött vízelvezetésre és a felületi vízelvezető rendszerhez csatlakoztatható. Nedvesség elleni szigetelés Külső vakolat Hőszigetelés Fal Tömítési fuga Négyzetrácsos fedlap Térburkoló kő Kiegyenlítő réteg Kavics ágy Sóderréteg Referencia. Külső létesítmény/homlokzat Rugalmas és szinte láthatatlan A Homlokzati résfolyóka homlokzatok lefolyó csapadékvizének elvezetésére szolgál. A hatalmas homlokzatfelületekről történő vízelvezetés nagy kihívást jelent, mivel a csapadékvíz elvezetése ellenőrzött kell hogy legyen, és e funkciójának betöltése mellett mégis a háttérben kell maradnia. Az ajtók elé beépített BG-FA Homlokzati folyókának köszönhetően elkerülhető a nedvesség következtében kialakuló épületkárosodás, optikai szempontból pedig láthatatlanná válik a vízelvezetés. 9

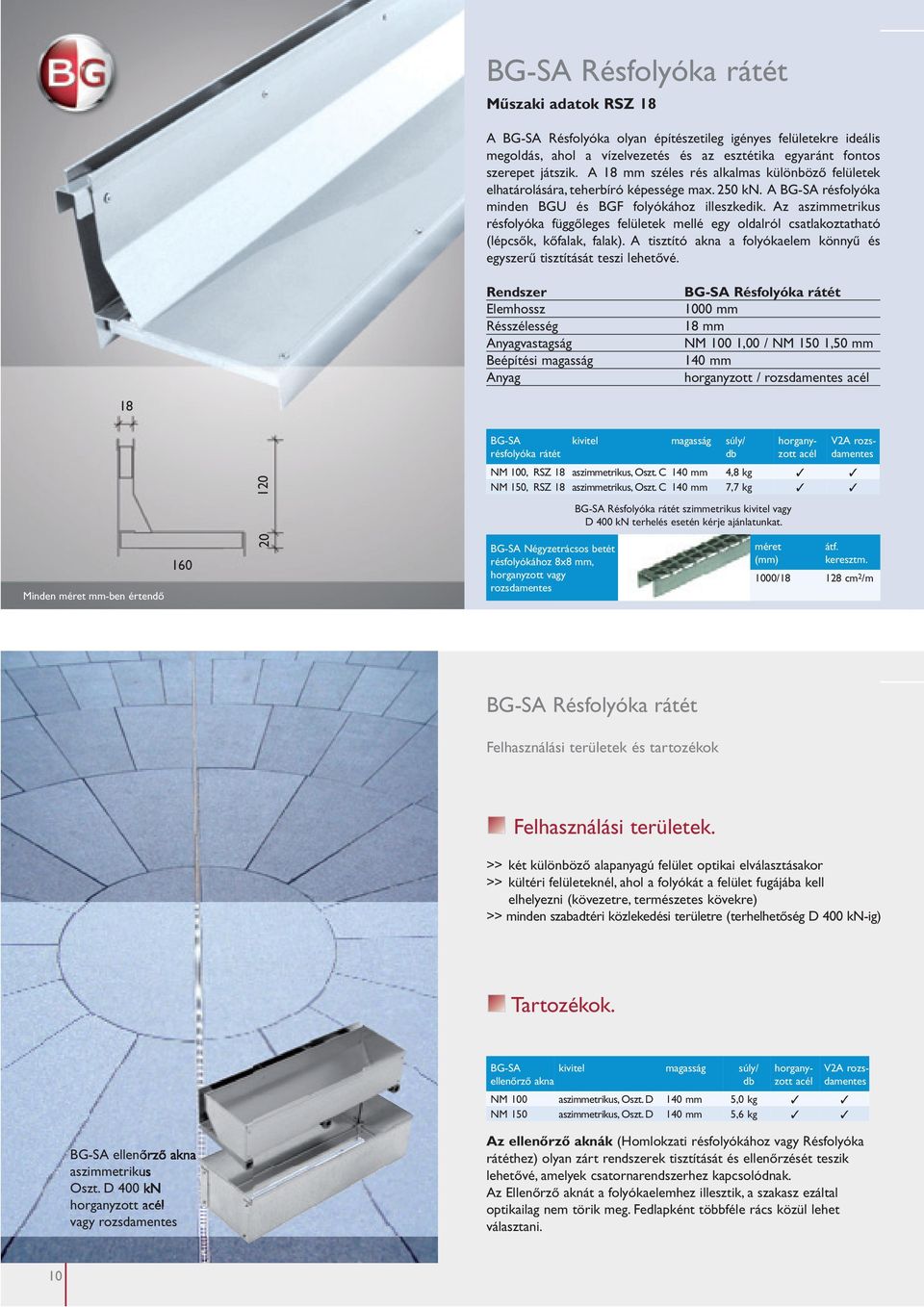

10 BG-SA Résfolyóka rátét Műszaki adatok RSZ 18 A BG-SA Résfolyóka olyan építészetileg igényes felületekre ideális megoldás, ahol a vízelvezetés és az esztétika egyaránt fontos szerepet játszik. A 18 mm széles rés alkalmas különböző felületek elhatárolására, teherbíró képessége max. 250 kn. A BG-SA résfolyóka minden BGU és BGF folyókához illeszkedik. Az aszimmetrikus résfolyóka függőleges felületek mellé egy oldalról csatlakoztatható (lépcsők, kőfalak, falak). A tisztító akna a folyókaelem könnyű és egyszerű tisztítását teszi lehetővé. Rendszer Elemhossz Résszélesség Anyagvastagság Beépítési magasság Anyag BG-SA Résfolyóka rátét 1000 mm 18 mm NM 100 1,00 / NM 150 1,50 mm 140 mm horganyzott / rozsdamentes acél BG-SA résfolyóka rátét kivitel magasság súly/ db horganyzott acél NM 100, RSZ 18 aszimmetrikus, Oszt. C 140 mm 4,8 kg NM 150, RSZ 18 aszimmetrikus, Oszt. C 140 mm 7,7 kg BG-SA Résfolyóka rátét szimmetrikus kivitel vagy D 400 kn terhelés esetén kérje ajánlatunkat. Minden méret mm-ben értendő BG-SA Négyzetrácsos betét résfolyókához 8x8 mm, horganyzott vagy rozsdamentes méret átf. keresztm. 1000/ cm 2 /m BG-SA Résfolyóka rátét Felhasználási területek és tartozékok Felhasználási területek. >> két különböző alapanyagú felület optikai elválasztásakor >> kültéri felületeknél, ahol a folyókát a felület fugájába kell elhelyezni (kövezetre, természetes kövekre) >> minden szabadtéri közlekedési területre (terhelhetőség D 400 kn-ig) Tartozékok. BG-SA kivitel magasság súly/ ellenőrző akna db V2A rozsdamentes horganyzott acél V2A rozsdamentes NM 100 aszimmetrikus, Oszt. D 140 mm 5,0 kg NM 150 aszimmetrikus, Oszt. D 140 mm 5,6 kg BG-SA ellenőrző akna aszimmetrikus Oszt. D 400 kn horganyzott acél vagy rozsdamentes Az ellenőrző aknák (Homlokzati résfolyókához vagy Résfolyóka rátéthez) olyan zárt rendszerek tisztítását és ellenőrzését teszik lehetővé, amelyek csatornarendszerhez kapcsolódnak. Az Ellenőrző aknát a folyókaelemhez illesztik, a szakasz ezáltal optikailag nem törik meg. Fedlapként többféle rács közül lehet választani. 10

11 A BG beépítési- és elhelyezési példái olyan általános javaslatok, melyeket a tervezőnek az adott beépítési terület sajátosságaihoz kell igazítania. Ügyelni kell a szakiparban általánosan ismert szabályok és iránymutatások betartására is. Beépítési példák. Beépítési utasítások. BG-SA Résfolyóka rátétek: 1. A BG folyókákat földnedves beton alapra kell ráépíteni, saját lejtésű folyókák beépítésénél ügyelni kell a folyóka testek eltérő mélységére (részleteket lásd a beépítési példák táblázatában). Lap- vagy térkő Fugakiöntő anyag 0,5 m Fuga 2. A folyókatestek közötti fugákat arra alkalmas tömítőanyaggal lehet tömíteni, illetve ragasztani. Kőágy Betonlap 3. A határos felületek kialakítása előtt a résfolyóka elemet a folyóka testen rögzíteni kell. A határos felületeket ez után kell kialakítani. 4. Abban az esetben, ha dilatációs erők lépnének fel (pl. beton felületeknél), a folyókatest szélétől max. 50 cm távolságban dilatációs fugát kell kialakítani. Sóderréteg Beton alap Z Y X Sóderréteg 5. A határos felületeknek tartósan 3-5 mm-rel magasabban kell lenniük, mint a résfolyóka elem felső pereme. Lap- vagy térkő Fugakiöntő anyag 6. Azokon a területeken, ahol erős kémiai hatás várható (pl.: savak, lúgok, stb.) rozsdamentes folyóka vagy rozsdamentes peremű beton folyóka beépítését ajánljuk. 7. Az ellenőrző aknák beépítése esetén is a fenti beépítési előírások érvényesek. Kőágy Sóderréteg Beton alap Finomágyazat Bitumen Bitumenes hordozóréteg Sóderréteg Z X terhelési osztály A 15 kn B 125 kn C 250 kn D 400 kn 35 45/ / /322 beton minőség Ö-Norm B4710-I * C 16/20 C 20/25 C 20/25 C 25/30 X 8 cm 10 cm 15 cm 15 cm Y folyóka magasság + rátét Z 8 cm 10 cm 15 cm 20 cm Betonvas nem szükséges * A megadott beton minőség a minimális minőség, a helyi előírások szerint módosulhat. 160 BGF Lapos folyóka NM 100, Résfolyóka rátét aszimmetrikus 160 BGU Univerzál folyóka NM 100, Résfolyóka rátét aszimmetrikus A BG-SA Résfolyóka rátétek a BGU és BGF folyókákhoz egyaránt illeszkednek, melynek köszönhetően a rendszerek egymással összekapcsolhatóak. A két baloldali rajz csupán a lehetséges beépítések egy példája. 11

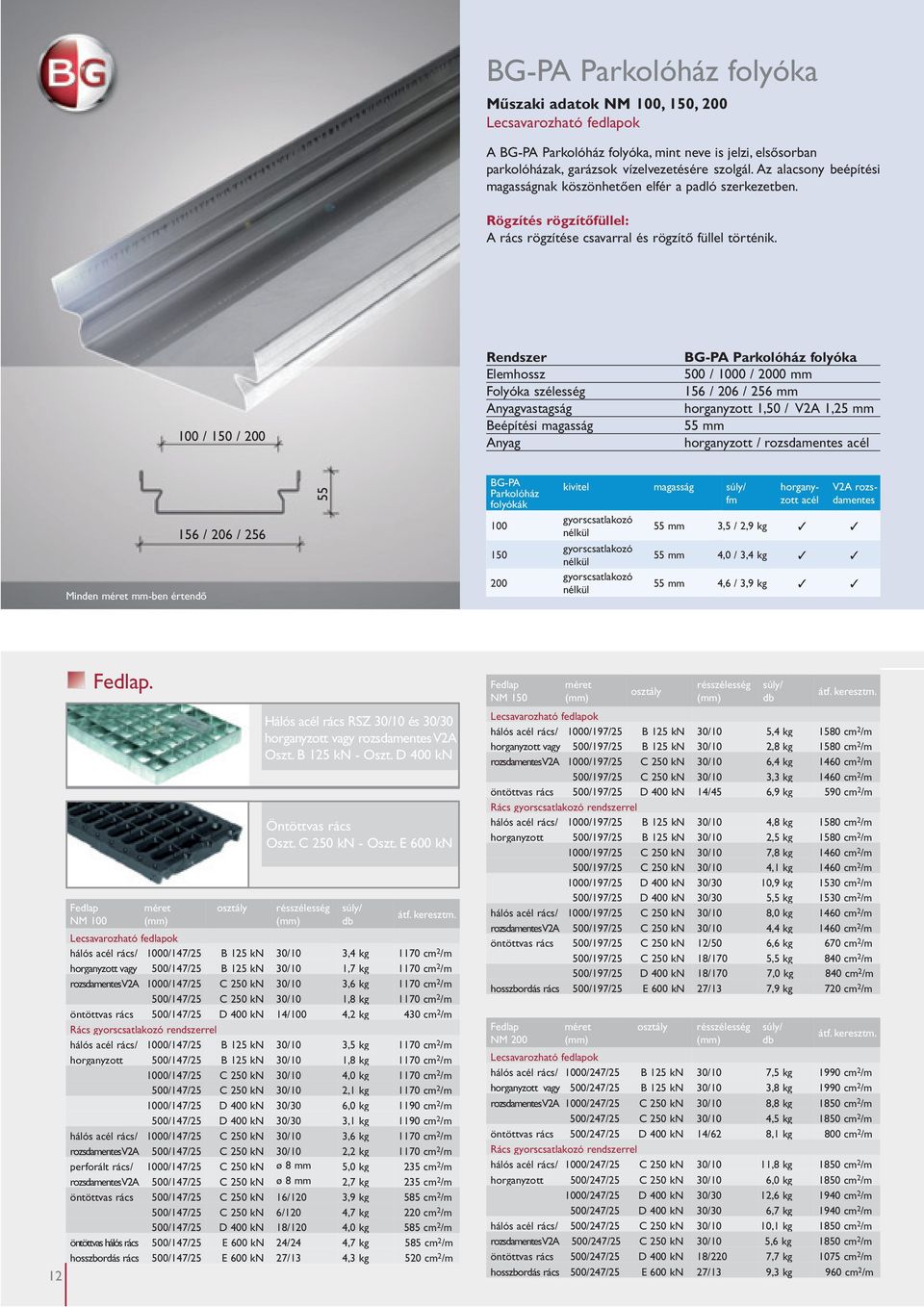

12 BG-PA Parkolóház folyóka Műszaki adatok NM 100, 150, 200 Lecsavarozható fedlapok A BG-PA Parkolóház folyóka, mint neve is jelzi, elsősorban parkolóházak, garázsok vízelvezetésére szolgál. Az alacsony beépítési magasságnak köszönhetően elfér a padló szerkezetben. Rögzítés rögzítőfüllel: A rács rögzítése csavarral és rögzítő füllel történik. 100 / 150 / 200 Rendszer Elemhossz Folyóka szélesség Anyagvastagság Beépítési magasság Anyag BG-PA Parkolóház folyóka 500 / 1000 / 2000 mm 156 / 206 / 256 mm horganyzott 1,50 / V2A 1,25 mm 55 mm horganyzott / rozsdamentes acél Minden méret mm-ben értendő 156 / 206 / BG-PA Parkolóház folyókák kivitel magasság súly/ fm gyorscsatlakozó nélkül gyorscsatlakozó nélkül gyorscsatlakozó nélkül horganyzott acél V2A rozsdamentes 55 mm 3,5 / 2,9 kg 55 mm 4,0 / 3,4 kg 55 mm 4,6 / 3,9 kg 12 Fedlap NM 100 Fedlap. méret osztály Hálós acél rács RSZ 30/10 és 30/30 horganyzott vagy rozsdamentes V2A Oszt. B 125 kn - Oszt. D 400 kn Öntöttvas rács Oszt. C 250 kn - Oszt. E 600 kn résszélesség súly/ db átf. keresztm. Lecsavarozható fedlapok hálós acél rács/ 1000/147/25 B 125 kn 30/10 3,4 kg 1170 cm 2 /m horganyzott vagy 500/147/25 B 125 kn 30/10 1,7 kg 1170 cm 2 /m rozsdamentes V2A 1000/147/25 C 250 kn 30/10 3,6 kg 1170 cm 2 /m 500/147/25 C 250 kn 30/10 1,8 kg 1170 cm 2 /m öntöttvas rács 500/147/25 D 400 kn 14/100 4,2 kg 430 cm 2 /m Rács gyorscsatlakozó rendszerrel hálós acél rács/ 1000/147/25 B 125 kn 30/10 3,5 kg 1170 cm 2 /m horganyzott 500/147/25 B 125 kn 30/10 1,8 kg 1170 cm 2 /m 1000/147/25 C 250 kn 30/10 4,0 kg 1170 cm 2 /m 500/147/25 C 250 kn 30/10 2,1 kg 1170 cm 2 /m 1000/147/25 D 400 kn 30/30 6,0 kg 1190 cm 2 /m 500/147/25 D 400 kn 30/30 3,1 kg 1190 cm 2 /m hálós acél rács/ 1000/147/25 C 250 kn 30/10 3,6 kg 1170 cm 2 /m rozsdamentes V2A 500/147/25 C 250 kn 30/10 2,2 kg 1170 cm 2 /m perforált rács/ 1000/147/25 C 250 kn ø 8 mm 5,0 kg 235 cm 2 /m rozsdamentes V2A 500/147/25 C 250 kn ø 8 mm 2,7 kg 235 cm 2 /m öntöttvas rács 500/147/25 C 250 kn 16/120 3,9 kg 585 cm 2 /m 500/147/25 C 250 kn 6/120 4,7 kg 220 cm 2 /m 500/147/25 D 400 kn 18/120 4,0 kg 585 cm 2 /m öntöttvas hálós rács 500/147/25 E 600 kn 24/24 4,7 kg 585 cm 2 /m hosszbordás rács 500/147/25 E 600 kn 27/13 4,3 kg 520 cm 2 /m Fedlap NM 150 méret osztály résszélesség súly/ db átf. keresztm. Lecsavarozható fedlapok hálós acél rács/ 1000/197/25 B 125 kn 30/10 5,4 kg 1580 cm 2 /m horganyzott vagy 500/197/25 B 125 kn 30/10 2,8 kg 1580 cm 2 /m rozsdamentes V2A 1000/197/25 C 250 kn 30/10 6,4 kg 1460 cm 2 /m 500/197/25 C 250 kn 30/10 3,3 kg 1460 cm 2 /m öntöttvas rács 500/197/25 D 400 kn 14/45 6,9 kg 590 cm 2 /m Rács gyorscsatlakozó rendszerrel hálós acél rács/ 1000/197/25 B 125 kn 30/10 4,8 kg 1580 cm 2 /m horganyzott 500/197/25 B 125 kn 30/10 2,5 kg 1580 cm 2 /m 1000/197/25 C 250 kn 30/10 7,8 kg 1460 cm 2 /m 500/197/25 C 250 kn 30/10 4,1 kg 1460 cm 2 /m 1000/197/25 D 400 kn 30/30 10,9 kg 1530 cm 2 /m 500/197/25 D 400 kn 30/30 5,5 kg 1530 cm 2 /m hálós acél rács/ 1000/197/25 C 250 kn 30/10 8,0 kg 1460 cm 2 /m rozsdamentes V2A 500/197/25 C 250 kn 30/10 4,4 kg 1460 cm 2 /m öntöttvas rács 500/197/25 C 250 kn 12/50 6,6 kg 670 cm 2 /m 500/197/25 C 250 kn 18/170 5,5 kg 840 cm 2 /m 500/197/25 D 400 kn 18/170 7,0 kg 840 cm 2 /m hosszbordás rács 500/197/25 E 600 kn 27/13 7,9 kg 720 cm 2 /m Fedlap NM 200 méret osztály résszélesség súly/ db átf. keresztm. Lecsavarozható fedlapok hálós acél rács/ 1000/247/25 B 125 kn 30/10 7,5 kg 1990 cm 2 /m horganyzott vagy 500/247/25 B 125 kn 30/10 3,8 kg 1990 cm 2 /m rozsdamentes V2A 1000/247/25 C 250 kn 30/10 8,8 kg 1850 cm 2 /m 500/247/25 C 250 kn 30/10 4,5 kg 1850 cm 2 /m öntöttvas rács 500/247/25 D 400 kn 14/62 8,1 kg 800 cm 2 /m Rács gyorscsatlakozó rendszerrel hálós acél rács/ 1000/247/25 C 250 kn 30/10 11,8 kg 1850 cm 2 /m horganyzott 500/247/25 C 250 kn 30/10 6,0 kg 1850 cm 2 /m 1000/247/25 D 400 kn 30/30 12,6 kg 1940 cm 2 /m 500/247/25 D 400 kn 30/30 6,7 kg 1940 cm 2 /m hálós acél rács/ 500/247/25 C 250 kn 30/10 10,1 kg 1850 cm 2 /m rozsdamentes V2A 500/247/25 C 250 kn 30/10 5,6 kg 1850 cm 2 /m öntöttvas rács 500/247/25 D 400 kn 18/220 7,7 kg 1075 cm 2 /m hosszbordás rács 500/247/25 E 600 kn 27/13 9,3 kg 960 cm 2 /m

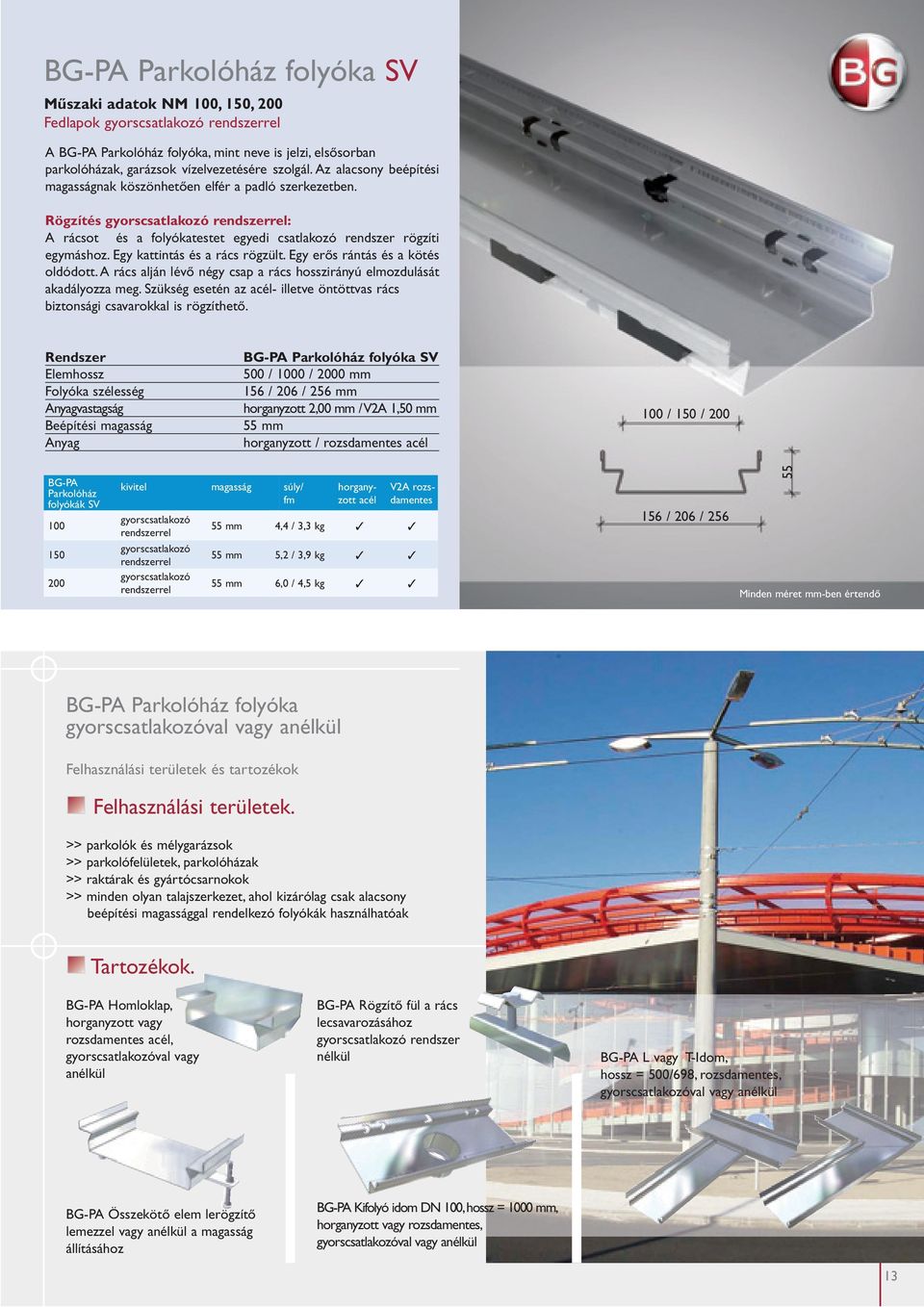

13 BG-PA Parkolóház folyóka SV Műszaki adatok NM 100, 150, 200 Fedlapok gyorscsatlakozó rendszerrel A BG-PA Parkolóház folyóka, mint neve is jelzi, elsősorban parkolóházak, garázsok vízelvezetésére szolgál. Az alacsony beépítési magasságnak köszönhetően elfér a padló szerkezetben. Rögzítés gyorscsatlakozó rendszerrel: A rácsot és a folyókatestet egyedi csatlakozó rendszer rögzíti egymáshoz. Egy kattintás és a rács rögzült. Egy erős rántás és a kötés oldódott. A rács alján lévő négy csap a rács hosszirányú elmozdulását akadályozza meg. Szükség esetén az acél- illetve öntöttvas rács biztonsági csavarokkal is rögzíthető. Rendszer Elemhossz Folyóka szélesség Anyagvastagság Beépítési magasság Anyag BG-PA Parkolóház folyóka SV 500 / 1000 / 2000 mm 156 / 206 / 256 mm horganyzott 2,00 mm / V2A 1,50 mm 55 mm horganyzott / rozsdamentes acél 100 / 150 / 200 BG-PA Park olóház folyókák SV kivitel magasság súly/ fm gyorscsatlakozó rendszerrel gyorscsatlakozó rendszerrel gyorscsatlakozó rendszerrel horganyzott acél V2A rozsdamentes 55 mm 4,4 / 3,3 kg 55 mm 5,2 / 3,9 kg 55 mm 6,0 / 4,5 kg 156 / 206 / Minden méret mm-ben értendő BG-PA Parkolóház folyóka gyorscsatlakozóval vagy anélkül Felhasználási területek és tartozékok Felhasználási területek. >> parkolók és mélygarázsok >> parkolófelületek, parkolóházak >> raktárak és gyártócsarnokok >> minden olyan talajszerkezet, ahol kizárólag csak alacsony beépítési magassággal rendelkezó folyókák használhatóak Tartozékok. BG-PA Homloklap, horganyzott vagy rozsdamentes acél, gyorscsatlakozóval vagy anélkül BG-PA Rögzítő fül a rács lecsavarozásához gyorscsatlakozó rendszer nélkül BG-PA L vagy T-Idom, hossz = 500/698, rozsdamentes, gyorscsatlakozóval vagy anélkül BG-PA Összekötő elem lerögzítő lemezzel vagy anélkül a magasság állításához BG-PA Kifolyó idom DN 100, hossz = 1000 mm, horganyzott vagy rozsdamentes, gyorscsatlakozóval vagy anélkül 13

14 Beépítési példák. Beépítési utasítások. BG-PA Parkolóház folyókák gyorscsatlakozóval vagy anélkül Csempe- vagy kőfedés Tömítő fuga Magasságban állítható menetes szár M 8 Belméret 48 mm Építési fedőtakarás kiöntés előtt Belméret 70 mm Anya rögzítő lemezzel Epoxi bevonat Karmos alátét Mennyezetzsalu 1. A BG beépítési- és elhelyezési példái olyan általános javaslatok, melyeket a tervezőnek az adott beépítési terület sajátosságaihoz kell igazítania. Ügyelni kell a szakiparban általánosan ismert szabályok és iránymutatások betartására is. 2. A beépítés kétféle módon történhet: 2.1. A folyóka helyét a födémben előre ki kell hagyni majd a folyókát a beépítési útmutató szerint utólag beépíteni, vagy a speciális rögzítő elemekkel a födémhez rögzíteni Rögzítő lemezes összekötő elemek alkalmazásánál a rögzítéshez szükséges furatokat a Beépítési útmutató szerint kell kimérni és elkészíteni Az összekötő elemeket maximum 1250 mm-enként, illetve minden folyóka test összeillesztésnél rögzíteni kell a padlóban A rögzítő lemez nélküli összekötő elemeket építési ragasztóval kell rögzíteni A folyóka szakasz az összekötő elemekkel szintezhető be A folyóka szakasz tömítéséhez vagy a folyóka csatlakozások hegesztését javasoljuk még kiöntés előtt, vagy BG tömítő anyaggal való tömítését. A gyorscsatlakozós BG-PA Parkolóház folyókák beépítésénél ügyelni kell arra, hogy vagy az aljzat, vagy a kiöntés tömített, szigetelt legyen BG Tömítési anyag felhasználása: 1) A folyóka elemek végeit finom csiszoló anyaggal megcsiszolni. 2) A folyóka elem végeit tisztítószerrel megtisztítani. 3) Alapozót felhordani. 4) Ragasztani és tömíteni. Beépítésnél minden folyókát az összekötő lemezzel össze kell ragasztani, az illesztés csak a kiöntés után lesz tömített. Epoxi bevonat > 70 Két komponensű epoxipolyuretán bevonat > 70 Magasságban állítható menetes szár M 8 > 30 > 30 Minimális belméret 120 mm Belméret 48 mm Építési fedőtakarás kiöntés előtt Minimális belméret 120 mm Belméret 48 mm Építési fedőtakarás kiöntés előtt > 15 Belméret 70 mm Tömítő fuga Epoxi kiöntő anyag Anya Építési ragasztó vagy habarcságy Tömítő fuga Epoxi kiöntő anyag Anya rögzítő lemezzel 2.8. Építési lefedés: Az építkezés idejére a folyókát az elpiszkolódástól, sérülésektől méretpontos fedlappal kell megóvni. Ezt a fedlapot csak a kiöntés megszilárdulása után szabad eltávolítani. Az eltávolítása után javasolt a folyóka tisztítása Kiöntő anyag felhordása: Ügyelni kell rá, hogy a kiöntő anyag a folyóka testet kívülről hézagmentesen teljesen körülölelje. A folyóka testnek 100%-ban fel kell feküdnie a kívánt terhelési osztály eléréséhez. Ellenkező esetben a folyóka test deformálódhat. 3. BG-PA Parkolóház folyóka és az úttest csatlakozása közé javasoljuk tömítőfuga kialakítását, amit tartósan rugalmas tömítőmasszával kell kitölteni. 4. Minden határoló felületnek tartósan 2 mm-rel magasabbnak kell lennie a fedélnél. 5. A fedlapoknak hosszirányban pontosan illeszkedniük kell a beépített folyókák végeihez, mert csak így biztosítható a hosszirányú eltolódás elleni védelem. 6. A BG-PA parkolóház folyókák fedlapjának lecsavarozásához használjon nyomaték kulcsot, maximum 20 NM nyomatékkal szabad a csavarokat meghúzni. Vigyázat, a csavarok túlhúzásával a tartófül eldeformálódhat. 7. A fedlapok lecsavarozását rendszeresen ellenőrizni kell, elkerülve azok kilazulását. 8. Általános: 8.1. Olyan területeken, ahol kémiai anyagok szállítása várható, rozsdamentes acél anyagú rács beépítését ajánljuk Tisztítási és karbantartási munkák: a folyókákat évente 1-2 alkalommal ajánljuk tisztítani, hogy a felgyülemlett kosz mellett az esetleges savak, lúgok vagy egyéb kémiai anyagok is eltávolításra kerüljenek. 14 FIGYELEM: A gyorsításnál, fékezésnél és fordulásnál fellépő erőket figyelembe kell venni. Kérjük, vegyék figyelembe a beépítési útmutatót. A műszaki változtatásokra fenntartjuk a jogot.

15 Referencia. Salzburgi reptér Reptéri parkoló A salzburgi repülőtéren nagy figyelmet fordítanak a biztonságra. Az utasok reptéren hagyott személygépkocsijainak az őrzésére egy 7 szintes reptéri parkolóház került megépítésre. A csapadékvíz elvezetését gyorscsatlakozó rendszerű BG-PA Parkolóház folyókák beépítésével oldották meg. Ezek a folyókák az öntöttvas rács fedlappal 600 kn-ig terhelhetőek és remekül bírják a parkolóházban szokásos gyakori gépjárműforgalmat. A gyorscsatlakozó rendszer nagy előnye, amely miatt szívesen döntenek emellett a megoldás mellet az, hogy a karbantartási munka során a folyóka tisztításához a fedlap egyszerűen és gyorsan eltávolítható, tisztítás után azonnal visszahelyezhető. Referencia. Business Park, Bécs Bécsi Twin Tower irodaház parkolóháza A bécsi Twin Tower irodaház 138 és 126 méter magas üvegtornyaival a modern magasépítészet nagy feltűnést keltő alkotása, mely Dél-Bécs egyik legnagyobb irodai negyedében, a Business Parkban épült. A felszín alatt 5 szinten található mélygarázs 1050 személygépkocsinak ad helyet, ugyanitt van a teherautók rakodó állása is. A Graspointner cég BG-PA parkolóház folyókája 55 mm-es alacsony beépítési magasságával és egyben nagy teherbíró képességével ideális megoldás a mélygarázs vízelvezetéséhez. Esztétika, technológia, innováció. E három fogalom jellemzi úgy a Twin Tower épületét, mint a BG vízelvezetési megoldásait is. 15

16 Hydro BG - Vízelvezető rendszerek. Fejlesztés és szerviz - Önnek. A Hydro BG Kft., mint az ausztriai Graspointner Holding magyarországi tagja a Graspointner GmbH által fejlesztett és gyártott beton illetve lemezfolyóka vízelvezető rendszereket és a vasút számára gyártott kész betonelemeket forgalmaza. Célunk, hogy megbízható partner legyünk és vevőinknek a legjobb minőséget a lehető Az ausztriai gyártás helyszíne / Mondseeland legrövidebb szállítási határidővel biztosítsuk. Minderre garancia az ausztriai anyacég több tízéves tapasztalata, széleskörű Know how-ja a típus megoldásokra, illetve az egyedi vevő igények kielégítése. Hydro BG - Tapasztalat, hitelesség, innováció. Megbízható szolgáltatás. Vevőink közé az építőanyag kereskedők, építőipari kivitelezők, építészek, tervezők tartoznak, úgy a magán mint a közületi szférából. Munkatársaink a tervezéstől egészen a kivitelezésig segítik munkájukat, célunk, hogy partnereink elégedettek legyenek. Legyen szó sétálóutca, garázsbejáró, nagy forgalmú utak vagy akár repterek vízelvezetéséről, a Hydro BG komplett megoldást kínál. Hydro BG: minden feladatra a legjobb megoldás. Hydro BG vízelvezető rendszerek Hydro BG Kft., HU-1239 Budapest, Európa u. 6. Tel: + 36 (1) , Fax: + 36 (1) , office-hu@bg-company.com, 1.kiadás
