1 Öntöttvas összefolyók

2 56

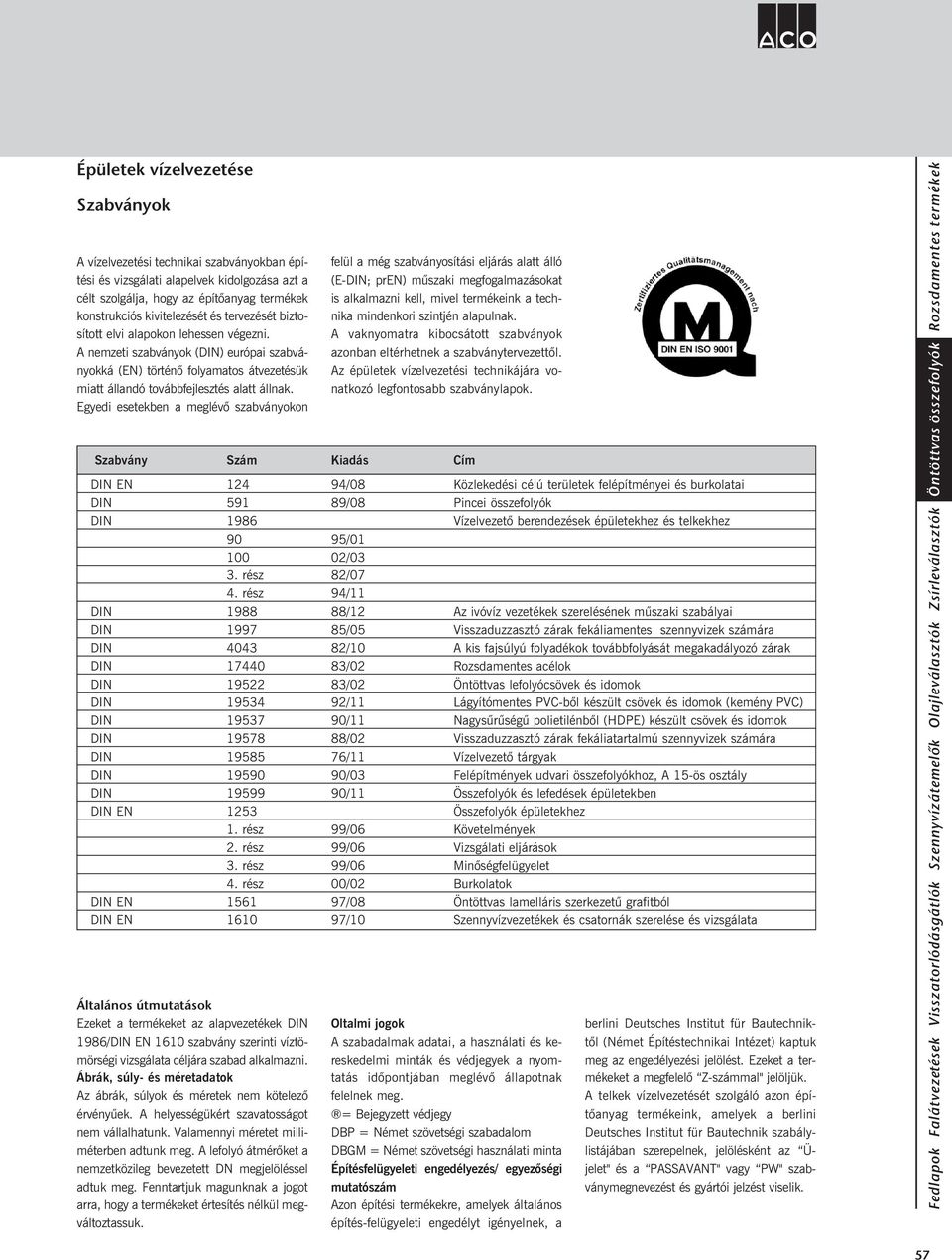

3 Épületek vízelvezetése Szabványok A vízelvezetési technikai szabványokban építési és vizsgálati alapelvek kidolgozása azt a célt szolgálja, hogy az építõanyag termékek konstrukciós kivitelezését és tervezését biztosított elvi alapokon lehessen végezni. A nemzeti szabványok (DIN) európai szabványokká (EN) történõ folyamatos átvezetésük miatt állandó továbbfejlesztés alatt állnak. Egyedi esetekben a meglévõ szabványokon felül a még szabványosítási eljárás alatt álló (E-DIN; pren) mûszaki megfogalmazásokat is alkalmazni kell, mivel termékeink a technika mindenkori szintjén alapulnak. A vaknyomatra kibocsátott szabványok azonban eltérhetnek a szabványtervezettõl. Az épületek vízelvezetési technikájára vonatkozó legfontosabb szabványlapok. Szabvány Szám Kiadás Cím DIN EN /08 Közlekedési célú területek felépítményei és burkolatai DIN /08 Pincei összefolyók DIN 1986 Vízelvezetõ berendezések épületekhez és telkekhez 90 95/ /03 3. rész 82/07 4. rész 94/11 DIN /12 Az ivóvíz vezetékek szerelésének mûszaki szabályai DIN /05 Visszaduzzasztó zárak fekáliamentes szennyvizek számára DIN /10 A kis fajsúlyú folyadékok továbbfolyását megakadályozó zárak DIN /02 Rozsdamentes acélok DIN /02 Öntöttvas lefolyócsövek és idomok DIN /11 Lágyítómentes PVC-bõl készült csövek és idomok (kemény PVC) DIN /11 Nagysûrûségû polietilénbõl (HDPE) készült csövek és idomok DIN /02 Visszaduzzasztó zárak fekáliatartalmú szennyvizek számára DIN /11 Vízelvezetõ tárgyak DIN /03 Felépítmények udvari összefolyókhoz, A 15-ös osztály DIN /11 Összefolyók és lefedések épületekben Összefolyók épületekhez 1. rész 99/06 Követelmények 2. rész 99/06 Vizsgálati eljárások 3. rész 99/06 Minõségfelügyelet 4. rész 00/02 Burkolatok DIN EN /08 Öntöttvas lamelláris szerkezetû grafitból DIN EN /10 Szennyvízvezetékek és csatornák szerelése és vizsgálata Általános útmutatások Ezeket a termékeket az alapvezetékek DIN 1986/DIN EN 1610 szabvány szerinti víztömörségi vizsgálata céljára szabad alkalmazni. Ábrák, súly- és méretadatok Az ábrák, súlyok és méretek nem kötelezõ érvényûek. A helyességükért szavatosságot nem vállalhatunk. Valamennyi méretet milliméterben adtunk meg. A lefolyó átmérõket a nemzetközileg bevezetett DN megjelöléssel adtuk meg. Fenntartjuk magunknak a jogot arra, hogy a termékeket értesítés nélkül megváltoztassuk. Oltalmi jogok A szabadalmak adatai, a használati és kereskedelmi minták és védjegyek a nyomtatás idõpontjában meglévõ állapotnak felelnek meg. = Bejegyzett védjegy DBP = Német szövetségi szabadalom DBGM = Német szövetségi használati minta Építésfelügyeleti engedélyezés/ egyezõségi mutatószám Azon építési termékekre, amelyek általános építés-felügyeleti engedélyt igényelnek, a berlini Deutsches Institut für Bautechniktõl (Német Építéstechnikai Intézet) kaptuk meg az engedélyezési jelölést. Ezeket a termékeket a megfelelõ Z-számmal" jelöljük. A telkek vízelvezetését szolgáló azon építõanyag termékeink, amelyek a berlini Deutsches Institut für Bautechnik szabálylistájában szerepelnek, jelölésként az Üjelet" és a PASSAVANT" vagy PW" szabványmegnevezést és gyártói jelzést viselik. 57

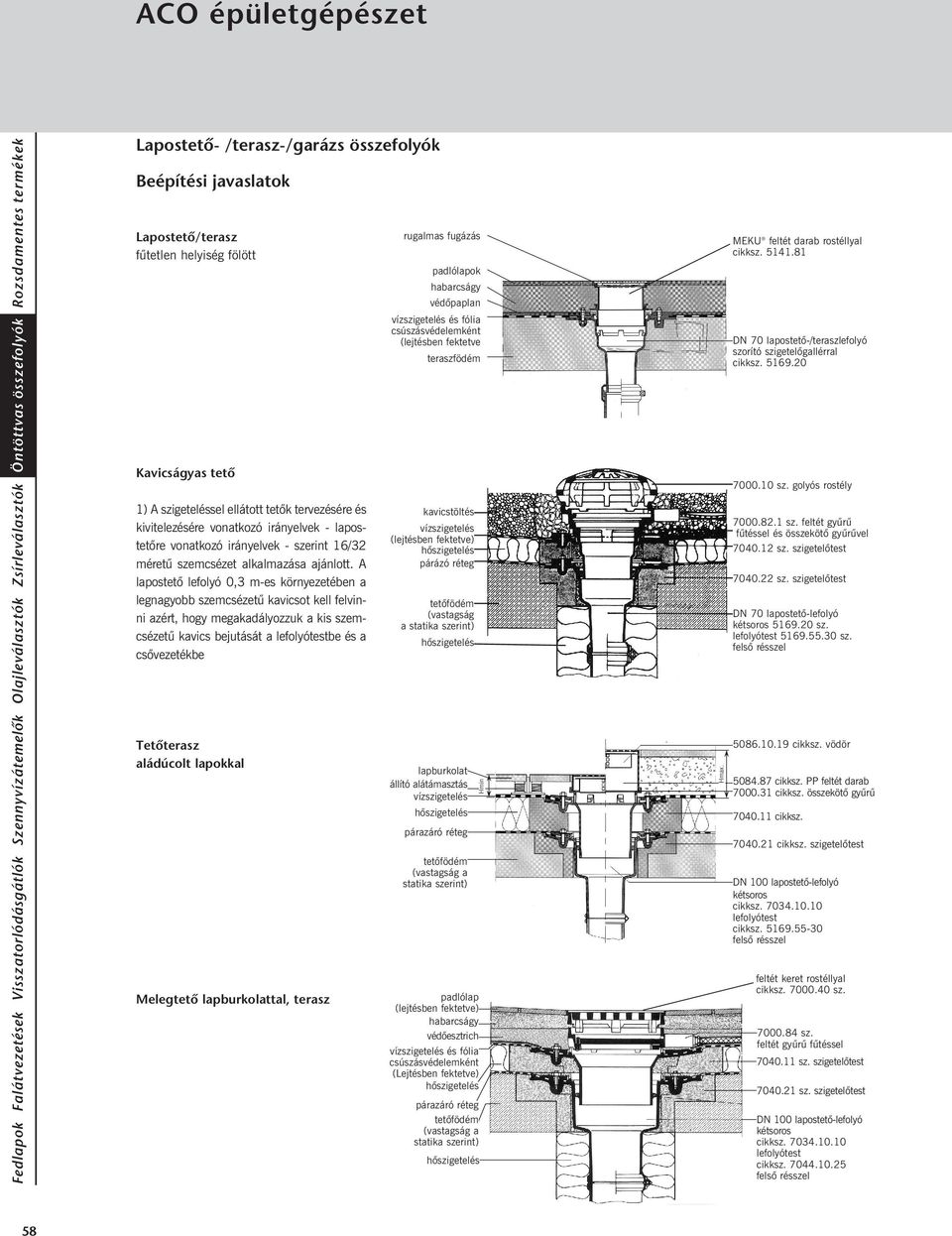

4 Lapostető- /terasz-/garázs összefolyók Beépítési javaslatok Lapostető/terasz fûtetlen helyiség fölött Kavicságyas tető 1) A szigeteléssel ellátott tetõk tervezésére és kivitelezésére vonatkozó irányelvek - lapostetõre vonatkozó irányelvek - szerint 16/32 méretû szemcsézet alkalmazása ajánlott. A lapostetõ lefolyó 0,3 m-es környezetében a legnagyobb szemcsézetû kavicsot kell felvinni azért, hogy megakadályozzuk a kis szemcsézetû kavics bejutását a lefolyótestbe és a csõvezetékbe Tetőterasz aládúcolt lapokkal Melegtető lapburkolattal, terasz rugalmas fugázás padlólapok habarcságy védõpaplan vízszigetelés és fólia csúszásvédelemként (lejtésben fektetve teraszfödém kavicstöltés vízszigetelés (lejtésben fektetve) hõszigetelés párázó réteg tetõfödém (vastagság a statika szerint) hõszigetelés lapburkolat állító alátámasztás vízszigetelés hõszigetelés párazáró réteg tetõfödém (vastagság a statika szerint) Hmin padlólap (lejtésben fektetve) habarcságy védõesztrich vízszigetelés és fólia csúszásvédelemként (Lejtésben fektetve) hõszigetelés párazáró réteg tetõfödém (vastagság a statika szerint) hõszigetelés Hmax. MEKU feltét darab rostéllyal cikksz DN 70 lapostetõ-/teraszlefolyó cikksz sz. golyós rostély sz. feltét gyûrû fûtéssel és összekötõ gyûrûvel sz. szigetelõtest sz. szigetelõtest DN 70 lapostetõ-lefolyó kétsoros sz. lefolyótest sz. felsõ résszel cikksz. vödör cikksz. PP feltét darab cikksz. összekötõ gyûrû cikksz cikksz. szigetelõtest DN 100 lapostetõ-lefolyó kétsoros cikksz lefolyótest cikksz felsõ résszel feltét keret rostéllyal cikksz sz sz. feltét gyûrû fûtéssel sz. szigetelõtest sz. szigetelõtest DN 100 lapostetõ-lefolyó kétsoros cikksz lefolyótest cikksz felsõ résszel 58

5 Lapostető- /terasz-/garázs összefolyók Beépítési javaslatok FOAMGLAS kompakt lejtős tető Tetőkert, mélygarázs gyepesített Garázs alápincézett parkoló felület Trapézprofil anyagból készült tető Útmutatás: Lapostetõ összefolyók trapézprofil anyagból készült tetõkbe történõ beépítéséhez alátámasztó szerkezetként tetõösszefolyók számára gyártott Convecta beépített rendszer használatát javasoljuk. Szállítói igazolás: Convecta Vertrieb Werner maier Burgsteige Deggingen kavicstöltés többrétegû vízszigetelés (lejtésben fektetve) FOAMGLAS lapok Forró bitumen kenés Tetõfödém (vastagság a statika szerint) hõszigetelés termõföld szûrõréteg kavics védõesztrich alul fekvõ csúszó fóliával vízszigetelés gyökérnek ellenálló burkolattal tetõfödém (vastagság a statika szerint) hõszigetelés betonlap a feltét keret és a rostély felvételéhez védõesztrich svédõpaplan csúszásgátló fólia (lejtésben fektetve) hõszigetelés szigetelés/párazáró réteg tetõfödém (vastagság a statika szerint) hõszigetelés szigetelés (lejtésben fektetve) hõszigetelés szigetelés/párazáró réteg alátámasztó szerkezet hullámos lemezprofil sz. golyós rostély sz. DN 100 lapostetõ terasz lefolyó szorító szigetelõ gallérral cikksz. szigetelõtest sz. BEGU feltéttel sz. felfekvõ gyûrû sz. horganyzott acél vödör sz rövid magasító sz. szigetelõ test DN 100 lapostetõ lefolyó sz. golyós rostéllyal sz sz. feltét keret rostéllyal M125 osztályú sz. feltét gyûrû sz. vödör felsõ rész cikksz. szigetelõtest cikksz. szigetelõtest sz. DN 100 lapostetõ terasz lefolyó szorító szigetelõ gallérral sz. szigetelõtest sz szigetelõtest felsõrész DN100 lefolyótest sz. 59

6 Lapostető- /teraszösszefolyók DN 70 Bűzelzáró nélkül, szorító szigetelőgallérral, szigetelőfóliával megvalósított szigeteléshez DN 70 lefolyótest 1,5º csocsonk lejtéssel súly kb. 7,7 kg cikksz alapozva DN 70 lefolyótest 90º csocsonk lejtéssel súly kb. 7, 4 kg cikksz alapozva 2 soros lefolyótest felsõrésszel alakítható ki Rostélyok/feltétkeret rostéllyal golyós rostély H 1,5 osztály súly kb. 1,2 kg cikksz Feltétdarabok rostéllyal/állítható magassággal MEKU feltét darab magassága teleszkóposan állítható PE Cr-Ni-lel felület rácsavarozott súly kb. 0,9 kg cikksz Cr-Ni rácsavarozott súly kb. 1,4 kg cikksz lapos rostély súly kb. 0,7 kg cikksz ) A szigetelõtest beépítésekor az cikksz. feltét darabot használja Szigetelõtest a lapostetõ-kifolyóhoz függõleges lefolyócsonkkal nem éghetõ, A1 szerkezeti anyag osztály DIN 4102 szerint súly kb. 0,75 kg cikksz Szigetelõtest a lapostetõ-kifolyóhoz oldalsó lefolyócsonkkal nem éghetõ, A1 szerkezeti anyag osztály DIN 4102 szerint súly kb. 0,73 kg cikksz PE magassága teleszkóposan állítható súly kb. 0,7 kg cikksz öntöttvas rostéllyal M125 osztály súly kb. 11,5 kg cikksz feltét keret rostéllyal 1) M125 osztály súly kb. 2,3 kg cikksz Szigetelõtest a lapostetõ-kifolyó felsõ részéhez nem éghetõ, A1 szerkezeti anyag osztály DIN 4102 szerint súly kb. 0,70 kg cikksz

7 Lapostető- /teraszösszefolyók DN 70 Bűzelzáró nélkül, szorító szigetelőgallérral, szigetelőfóliával megvalósított szigeteléshez Vödör nemesacélból, szerkezeti anyag DN 70 lapostetõ-lefolyóhoz súly kb. 0,2 kg cikksz Felsõ rész, alapozva lapostetõ-lefolyóhoz tömítõgyûrûvel súly kb. 8,0 kg cikksz Tömítõgyûrû A lefolyótest és a felsõ rész közötti gyûrûs hézag szigeteléséhez. cikksz Feltét gyûrû rostélyokhoz H 1,5 és súly kb. 0,7 kg cikksz Feltét gyûrû feltét kerethez rostéllyal M125 osztály súly kb. 0,8 kg cikksz , súly kb. 3,6 kg cikksz megfelelõ az cikksz. feltét darabhoz Tömítõgyûrû és szorítógyûrû egyrészes DN 70 lapostetõ-lefolyóhoz függõleges lefolyócsonkkal az építés részérõl rendelkezésre bocsátandó szellõzõcsõhöz (DN 70 SML-csõ tetõ fölötti szennyvíz ejtõvezetékekhez, hosszúság DIN 1986 szerint) súly kb. 0,3 kg cikksz Tömítõgyûrû és szorítógyûrû kétsoros DN 70 lapostetõ-lefolyóhoz függõleges lefolyócsonkkal az építés részérõl rendelkezésre bocsátandó szellõzõcsõhöz (DN 70 SML-csõ tetõ fölötti szennyvíz ejtõvezetékekhez, hosszúság DIN 1986 szerint) súly kb. 0,2 kg cikksz Feltét gyûrû fûtéssel* ) és összekötõ gyûrû hálózati csatlakozás: 230 V/50 Hz fûtõteljesítmény: 20 W védelmi osztály: I védelmi mód: IP 67 Csatlakozóvezeték: Ho 7 RN-F 3G 1,5 hõmérséklethatároló: 77 ºC DIN VDE rész és 233. rész szerint vizsgálva minden DN 70 lapostetõ-lefolyóhoz használható Szükség esetén az építés részérõl termosztátot lehet rendelkezésre bocsátani. 5 m kábellal súly kb. 4,9 kg cikksz m kábellal súly kb. 6,3 kg cikksz *) Útmutatás: A fûtõgyûrû fölött a DN DN 150, H 1,5 és ú lapostetõösszefolyók rostélyait és feltét gyûrûit kell használni, feltét keretet és M 125 osztályú rostélyt nem lehet használni. Tûzgátló bûzzárak Cikkszám Leírás DN 50 átmérõjû, tûzgátló anyagból készült vízszintes bûzzár öntvény összefolyóhoz DN 70 átmérõjû, tûzgátló anyagból készült vízszintes bûzzár öntvény összefolyóhoz DN 70 átmérõjû, tûzgátló anyagból készült függõleges bûzzár öntvény összefolyóhoz DN 100 átmérõjû, tûzgátló anyagból készült függõleges bûzzár öntvény összefolyóhoz 61

8 Lapostető- /teraszösszefolyók DN 50, DN 100, DN 125, DN 150 Bűzelzáró nélkül, szorító szigetelőgallérral, szigetelőfóliával megvalósított szigeteléshez DN 50 lefolyótest DN 125 lefolyótest DN 125 lefolyótest DN 150 lefolyótest DN 150 lefolyótest légszûrõvel súly kb. 13,4 kg cikksz alapozva súly kb. 15,2 kg cikksz alapozva súly kb. 13,1 kg cikksz alapozva súly kb. 15,7 kg cikksz alapozva súly kb. 13,6 kg cikksz alapozva súly kb. 18 kg cikksz alapozva súly kb. 14,4 kg cikksz alapozva Rostélyok golyós rostély H 1,5 osztály súly kb. 2,8 kg cikksz lapos rostély súly kb. 1,7 kg cikksz Feltétkeretek rostéllyal feltét keret rostéllyal súly kb. 3,9 kg cikksz feltét keret kétsoros lyukacsos rostéllyal súly kb. 2,6 kg cikksz feltét keret rostéllyal M 125 osztály súly kb. 5,1 kg cikksz feltét keret rostéllyal M 125 osztály súly kb. 21,2 kg cikksz Rostély rácsavarozva cikksz

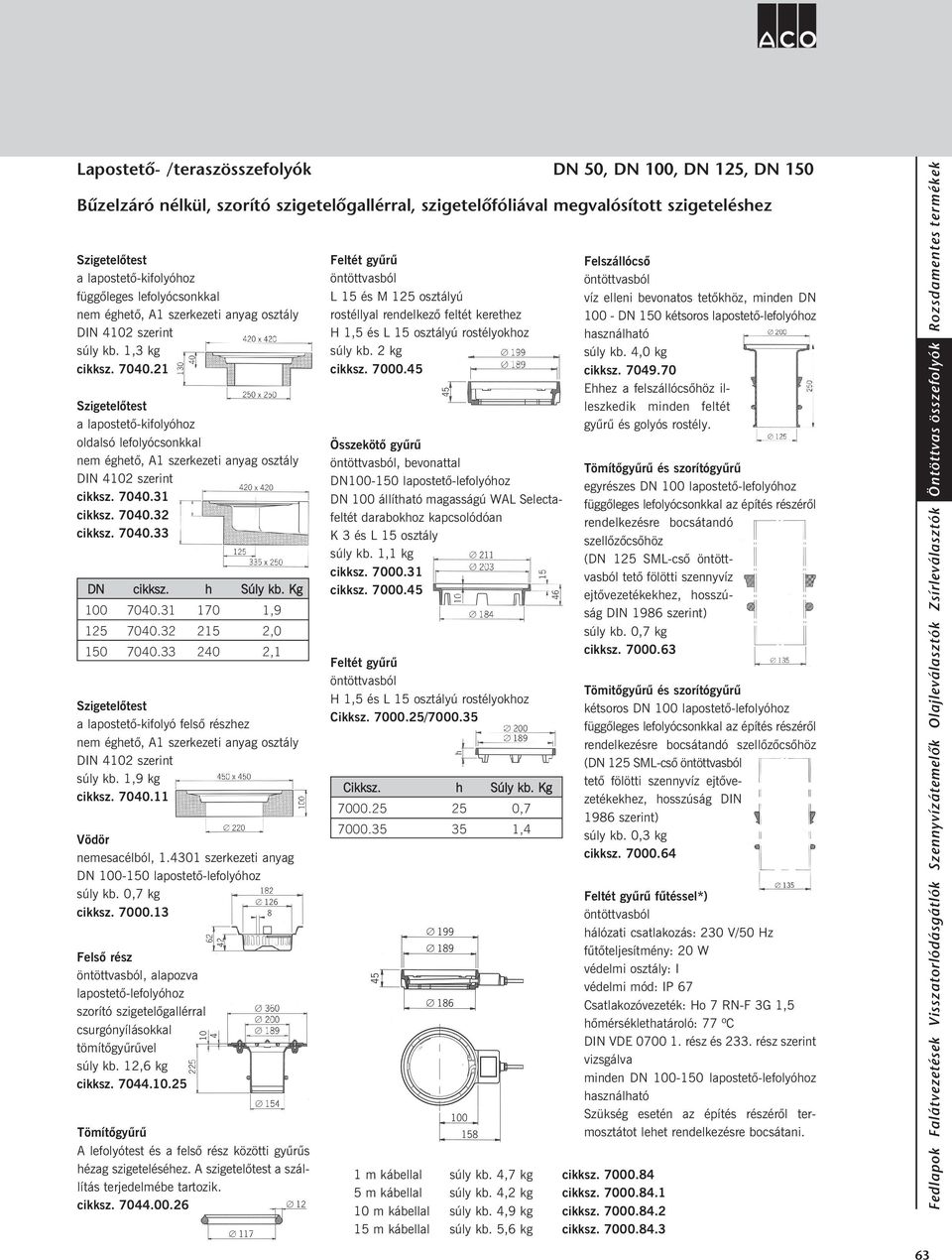

9 Lapostető- /teraszösszefolyók DN 50, DN 100, DN 125, DN 150 Bűzelzáró nélkül, szorító szigetelőgallérral, szigetelőfóliával megvalósított szigeteléshez Szigetelõtest a lapostetõ-kifolyóhoz függõleges lefolyócsonkkal nem éghetõ, A1 szerkezeti anyag osztály DIN 4102 szerint súly kb. 1,3 kg cikksz Szigetelõtest a lapostetõ-kifolyóhoz oldalsó lefolyócsonkkal nem éghetõ, A1 szerkezeti anyag osztály DIN 4102 szerint cikksz cikksz cikksz DN cikksz. h Súly kb. Kg , , ,1 Szigetelõtest a lapostetõ-kifolyó felsõ részhez nem éghetõ, A1 szerkezeti anyag osztály DIN 4102 szerint súly kb. 1,9 kg cikksz Vödör nemesacélból, szerkezeti anyag DN lapostetõ-lefolyóhoz súly kb. 0,7 kg cikksz Felsõ rész, alapozva lapostetõ-lefolyóhoz tömítõgyûrûvel súly kb. 12,6 kg cikksz Tömítõgyûrû A lefolyótest és a felsõ rész közötti gyûrûs hézag szigeteléséhez. A szigetelõtest a szállítás terjedelmébe tartozik. cikksz Feltét gyûrû L 15 és M 125 osztályú rostéllyal rendelkezõ feltét kerethez H 1,5 és ú rostélyokhoz súly kb. 2 kg cikksz Összekötõ gyûrû, DN lapostetõ-lefolyóhoz DN 100 állítható magasságú WAL Selectafeltét darabokhoz kapcsolódóan K 3 és súly kb. 1,1 kg cikksz cikksz Feltét gyûrû H 1,5 és ú rostélyokhoz Cikksz / Cikksz. h Súly kb. Kg , ,4 1 m kábellal súly kb. 4,7 kg cikksz m kábellal súly kb. 4,2 kg cikksz m kábellal súly kb. 4,9 kg cikksz m kábellal súly kb. 5,6 kg cikksz Felszállócsõ víz elleni bevonatos tetõkhöz, minden DN DN 150 kétsoros lapostetõ-lefolyóhoz használható súly kb. 4,0 kg cikksz Ehhez a felszállócsõhöz illeszkedik minden feltét gyûrû és golyós rostély. Tömítõgyûrû és szorítógyûrû egyrészes DN 100 lapostetõ-lefolyóhoz függõleges lefolyócsonkkal az építés részérõl rendelkezésre bocsátandó szellõzõcsõhöz (DN 125 SML-csõ tetõ fölötti szennyvíz ejtõvezetékekhez, hosszúság DIN 1986 szerint) súly kb. 0,7 kg cikksz Tömitõgyûrû és szorítógyûrû kétsoros DN 100 lapostetõ-lefolyóhoz függõleges lefolyócsonkkal az építés részérõl rendelkezésre bocsátandó szellõzõcsõhöz (DN 125 SML-csõ tetõ fölötti szennyvíz ejtõvezetékekhez, hosszúság DIN 1986 szerint) súly kb. 0,3 kg cikksz Feltét gyûrû fûtéssel*) hálózati csatlakozás: 230 V/50 Hz fûtõteljesítmény: 20 W védelmi osztály: I védelmi mód: IP 67 Csatlakozóvezeték: Ho 7 RN-F 3G 1,5 hõmérséklethatároló: 77 ºC DIN VDE rész és 233. rész szerint vizsgálva minden DN lapostetõ-lefolyóhoz használható Szükség esetén az építés részérõl termosztátot lehet rendelkezésre bocsátani. 63

10 Padlóösszefolyók beépítési javaslatok Vízszigetelés nélküli padlószerkezet pince, mosókonyha, raktár Víznyomásnak kitett talaj fölötti födém 1) A lefolyótest ill. a felsõ rész külsõ felülete és a WU-beton közötti jó felületi kötéshez a védõbevonatokat, rétegeket és szennyezõdéseket el kell távolítani a külsõ felületrõl (pl. Homokszórással). Padlószerkezet padlóburkolat általi szigeteléssel Hús-/italipar Útmutatás: Jármûforgalmú felületekben beépített epoxigyanta rétegezett lefolyótestek esetén nemesacél feltét darabokkal összekapcsolt M 125 osztályú nemesacél rostélyok használatát javasoljuk. Az epoxigyanta bevonat ezeken a területeken a mechanikus igénybevétel miatt megnövekedett kopásnak van kitéve. Padlószerkezet szigetelő fóliával megvalósított szigeteléssel Szaniter helyisége mûanyag bevonat padlóburkolat kompozit szerkezettel cementesztrichbõl talaj fölötti födém felszálló nedvesség nélkül (vastagság a statika szerint) csõ beépítési segítségként (az építés részérõl) rugalmas fugázás padlólapok (lejtésben fektetve) habarcságy min mm talaj fölötti födém (nem vízáteresztõ beton = WU) (vastagság a statika szerint) mûgyanta habarcs fuga mûgyanta padlóburkolat lejtbeton szintfödém (vastagság a statika szerint) rugalmas kifugázás csatlakozás pl. a zuhanykádhoz habarcságy védõ paplan (Lejtésben fektetve) szigetelés és fólia csúszásvédelemként (lejtésben fektetve) szintfödém (vastagság a statika szerint) DN 100 pincelefolyó L 15 osztályú sz MEKU PP feltét darab CrNi-felülettel, CrNi rostéllyal rácsavarozva K 3 osztály sz. Felsõ rész kétsoros kivitelhez sz. csatlakozóperemmel PP harangos bûzelzáróval sz DN 100 Padlóösszefolyó csatlakozóperemmel sz., sz. feltét darabbal sz. rostéllyal DN 70 VARIANT -SELECTA padlóösszfolyó PP KOMBI bûzelzáróval oldalsó odafolyással epoxival fehérre bevonva sz., MEKU feltét darabbal sz. DN 40 csõhüvely vízszintes elfolyással cikksz

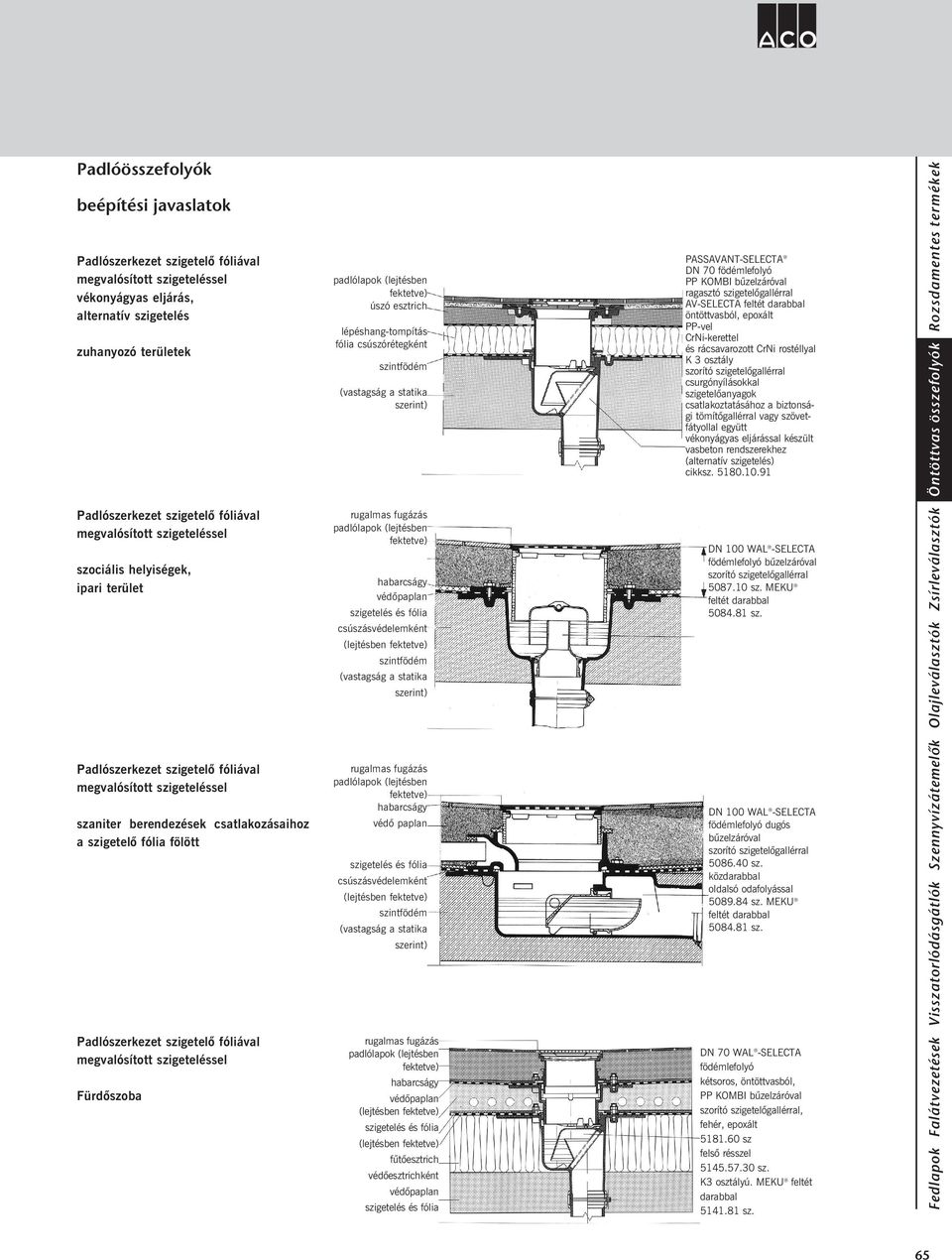

11 Padlóösszefolyók beépítési javaslatok Padlószerkezet szigetelõ fóliával megvalósított szigeteléssel vékonyágyas eljárás, alternatív szigetelés zuhanyozó területek Padlószerkezet szigetelõ fóliával megvalósított szigeteléssel szociális helyiségek, ipari terület Padlószerkezet szigetelõ fóliával megvalósított szigeteléssel szaniter berendezések csatlakozásaihoz a szigetelõ fólia fölött Padlószerkezet szigetelõ fóliával megvalósított szigeteléssel Fürdõszoba padlólapok (lejtésben fektetve) úszó esztrich lépéshang-tompítás fólia csúszórétegként szintfödém (vastagság a statika szerint) rugalmas fugázás padlólapok (lejtésben fektetve) habarcságy védõpaplan szigetelés és fólia csúszásvédelemként (lejtésben fektetve) szintfödém (vastagság a statika szerint) rugalmas fugázás padlólapok (lejtésben fektetve) habarcságy védõ paplan szigetelés és fólia csúszásvédelemként (lejtésben fektetve) szintfödém (vastagság a statika szerint) rugalmas fugázás padlólapok (lejtésben fektetve) habarcságy védõpaplan (lejtésben fektetve) szigetelés és fólia (lejtésben fektetve) fûtõesztrich védõesztrichként védõpaplan szigetelés és fólia PASSAVANT-SELECTA DN 70 födémlefolyó PP KOMBI bûzelzáróval AV-SELECTA feltét darabbal, epoxált PP-vel CrNi-kerettel és rácsavarozott CrNi rostéllyal K 3 osztály szigetelõanyagok csatlakoztatásához a biztonsági tömítõgallérral vagy szövetfátyollal együtt vékonyágyas eljárással készült vasbeton rendszerekhez (alternatív szigetelés) cikksz DN 100 WAL -SELECTA födémlefolyó bûzelzáróval sz. MEKU feltét darabbal sz. DN 100 WAL -SELECTA födémlefolyó dugós bûzelzáróval sz. közdarabbal oldalsó odafolyással sz. MEKU feltét darabbal sz. DN 70 WAL -SELECTA födémlefolyó kétsoros,, PP KOMBI bûzelzáróval, fehér, epoxált sz felsõ résszel sz. ú. MEKU feltét darabbal sz. 65

12 WAL -SELECTA padlóösszefolyók DN 50 KOMBI bűzelzáróval Rostélyokat, feltéteket, tartozékokat lásd. a következõ oldalon. Ragasztó szigetelőgallérral, szigetelőfóliával megvalósított szigeteléshez DN 50 lefolyótest földelõcsavarral súly kb. 7,2 kg cikksz cikksz DN 50 lefolyótest földelõcsavarral súly kb. 7,0 kg cikksz cikksz Szorító szigetelőgallérral, szigetelőfóliával megvalósított szigeteléshez DN 50 lefolyótest földelõcsatlakozás minden álló csavarhoz lehetséges súly kb. 9,2 kg cikksz cikksz Ragasztó szigetelőgallérral DN 50 lefolyótest földelõcsavarral oldalsó odafolyással középpontosan DN 40 dugós csõhüvellyel 1) súly kb. 7,9 kg cikksz cikksz DN 50 lefolyótest PP kombi kivehetõ bûzelzáróval, földelõcsatlakozás minden álló csavarhoz lehetséges súly kb. 9,0 kg cikksz cikksz szigetelőfóliával megvalósított szigeteléshez DN 50 lefolyótest földelõcsavarral oldalsó odafolyással középpontosan DN 40 dugós csõhüvellyel 1) súly kb. 8,2 kg cikksz cikksz Szigetelőgallérral, szigetelőfóliával megvalósított szigeteléshez DN 50 lefolyótest, oldalsó odafolyással középpontosan DN 40 dugós csõhüvellyel 1) földelõcsatlakozás minden álló csavarhoz lehetséges, súly kb. 9,8 kg cikksz cikksz DN 50 lefolyótest, oldalsó odafolyással középpontosan DN 40 dugós csõhüvellyel 1) földelõcsatlakozás minden álló csavarhoz lehetséges súly kb. 10,1 kg cikksz cikksz soros lefolyótest felsõ résszel alakítható ki. Felsõ rész, födémlefolyóhoz tömítõgyûrûvel súly kb. 7,3 kg cikksz fehérre epoxálva cikksz ) DN 40 gumimandzsetta mm külsõ átmérõjû csõhöz, cikksz , benne van a szállítás terjedelmében. DN 50 gumimandzsetta külsõ átmérõjû csõhöz, cikksz , külön rendelésre. 66

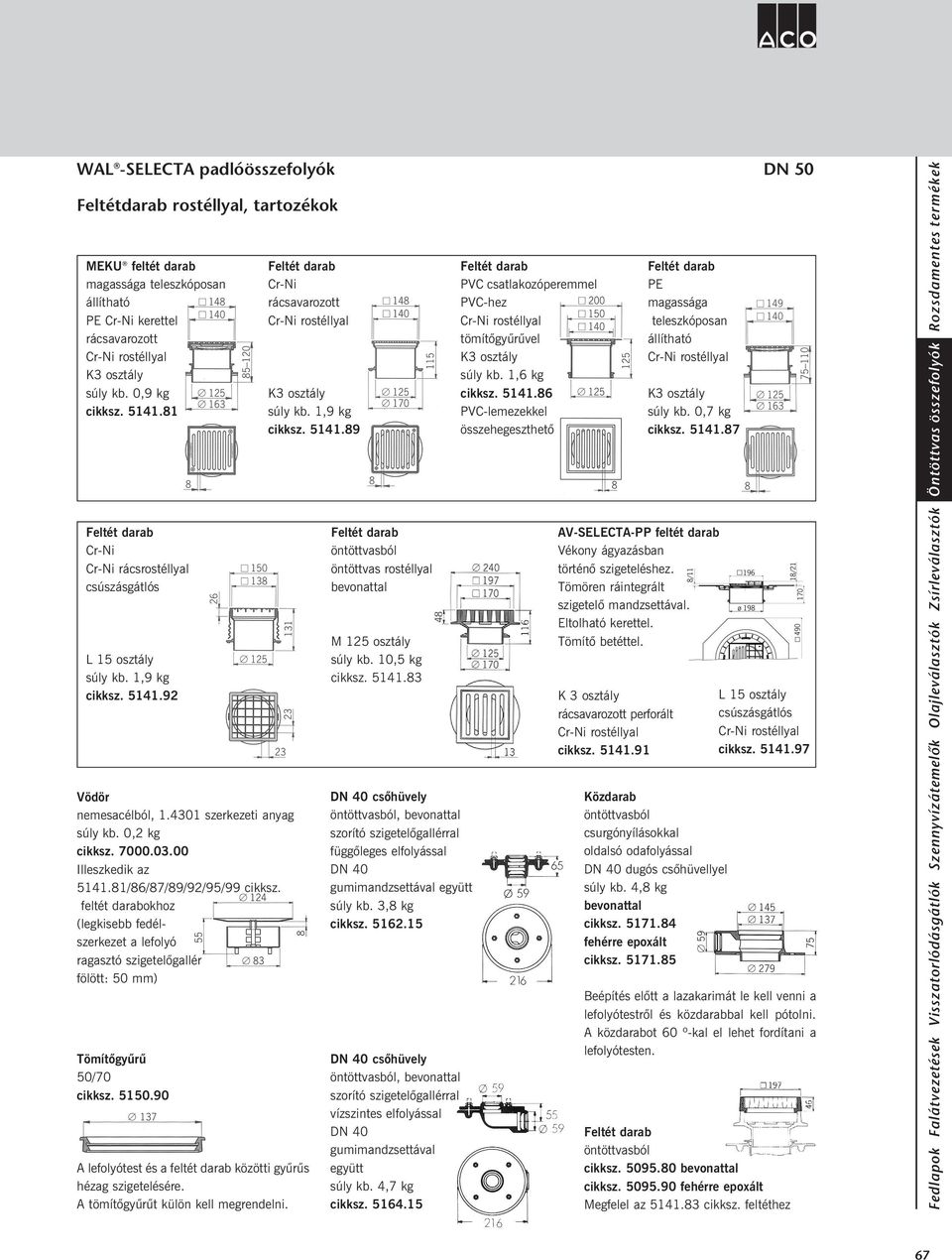

13 WAL -SELECTA padlóösszefolyók DN 50 Feltétdarab rostéllyal, tartozékok MEKU feltét darab magassága teleszkóposan állítható PE Cr-Ni kerettel rácsavarozott súly kb. 0,9 kg cikksz Cr-Ni Cr-Ni rácsrostéllyal csúszásgátlós súly kb. 1,9 kg cikksz Vödör nemesacélból, szerkezeti anyag súly kb. 0,2 kg cikksz Illeszkedik az /86/87/89/92/95/99 cikksz. feltét darabokhoz (legkisebb fedélszerkezet a lefolyó ragasztó szigetelõgallér fölött: 50 mm) Tömítõgyûrû 50/70 cikksz Cr-Ni rácsavarozott A lefolyótest és a feltét darab közötti gyûrûs hézag szigetelésére. A tömítõgyûrût külön kell megrendelni. súly kb. 1,9 kg cikksz öntöttvas rostéllyal M 125 osztály súly kb. 10,5 kg cikksz DN 40 csõhüvely, függõleges elfolyással DN 40 gumimandzsettával együtt súly kb. 3,8 kg cikksz DN 40 csõhüvely, vízszintes elfolyással DN 40 gumimandzsettával együtt súly kb. 4,7 kg cikksz PVC csatlakozóperemmel PVC-hez tömítõgyûrûvel súly kb. 1,6 kg cikksz PVC-lemezekkel összehegeszthetõ PE magassága teleszkóposan állítható súly kb. 0,7 kg cikksz AV-SELECTA-PP feltét darab Vékony ágyazásban történõ szigeteléshez. Tömören ráintegrált szigetelõ mandzsettával. Eltolható kerettel. Tömítõ betéttel. K 3 osztály rácsavarozott perforált cikksz Közdarab oldalsó odafolyással DN 40 dugós csõhüvellyel súly kb. 4,8 kg cikksz cikksz csúszásgátlós cikksz Beépítés elõtt a lazakarimát le kell venni a lefolyótestrõl és közdarabbal kell pótolni. A közdarabot 60 º-kal el lehet fordítani a lefolyótesten. cikksz cikksz Megfelel az cikksz. feltéthez 67

14 WAL -SELECTA padlóösszefolyók DN 70 KOMBI bűzelzáróval Rostélyokat, feltéteket, tartozékokat lásd. a következõ oldalon. Ragasztó szigetelőgallérral, szigetelőfóliával megvalósított szigeteléshez DN 70 lefolyótest földelõcsavarral súly kb. 7,3 kg cikksz cikksz DN 70 lefolyótest földelõcsatlakozás minden álló csavarhoz lehetséges súly kb. 9,3 kg Cikksz cikksz DN 70 lefolyótest földelõcsavarral súly kb. 7,3 kg cikksz cikksz Szorító szigetelőgallérral szigetelőfóliával megvalósított szigeteléshez DN 70 lefolyótest földelõcsavarral oldalsó odafolyással középpontosan DN 40 dugós csõhüvellyel 1) súly kb. 8,0 kg cikksz cikksz DN 70 lefolyótest földelõcsatlakozás minden álló csavarhoz lehetséges súly kb. 9,3 kg Cikksz cikksz Kétsoros szorító szigetelőgallérral, két szigetelőfóliával megvalósított szigeteléshez DN 70 lefolyótest földelõcsavarral oldalsó odafolyással középpontosan DN 40 dugós csõhüvellyel 1) súly kb. 8,2 kg cikksz cikksz Szorító szigetelőgallérral, szigetelőfóliával megvalósított szigeteléshez DN 70 lefolyótest oldalsó odafolyással középpontosan DN 40 dugós csõhüvellyel 1) földelõcsatlakozás minden álló csavarhoz lehetséges súly kb. 9,8 kg cikksz cikksz DN 70 lefolyótest oldalsó odafolyással középpontosan DN 40 dugós csõhüvellyel 1) földelõcsatlakozás minden álló csavarhoz lehetséges súly kb. 10,1 kg cikksz cikksz soros lefolyótest felsõ résszel alakítható ki. Felsõ rész, födémlefolyóhoz tömítõgyûrûvel súly kb. 7,3 kg cikksz fehérre epoxálva cikksz ) DN 40 gumimandzsetta mm külsõ átmérõjû csõhöz, cikksz , benne van a szállítás terjedelmében. DN 50 gumimandzsetta külsõ átmérõjû csõhöz, cikksz , külön rendelésre. 68

15 WAL -SELECTA padlóösszefolyók DN 70 Feltétdarab rostéllyal, tartozékok MEKU feltét darab magassága teleszkóposan állítható PE Cr-Ni kerettel rácsavarozott súly kb. 0,9 kg cikksz Cr-Ni Cr-Ni rácsrostéllyal csúszásgátlós súly kb. 1,9 kg cikksz Vödör nemesacélból, szerkezeti anyag súly kb. 0,2 kg cikksz Illeszkedik az /86/87/89/92/95/99 cikksz. feltét darabokhoz (legkisebb fedélszerkezet a lefolyó ragasztó szigetelõgallér fölött: 50 mm) Tömítõgyûrû 50/70 cikksz Cr-Ni rácsavarozott A lefolyótest és a feltét darab közötti gyûrûs hézag szigetelésére. A tömítõgyûrût külön kell megrendelni. súly kb. 1,9 kg cikksz öntöttvas rostéllyal M 125 osztály súly kb. 10,5 kg cikksz DN 40 csõhüvely, függõleges elfolyással DN 40 gumimandzsettával együtt súly kb. 3,8 kg cikksz DN 40 csõhüvely, vízszintes elfolyással DN 40 gumimandzsettával együtt súly kb. 4,7 kg cikksz PVC csatlakozóperemmel PVC-hez tömítõgyûrûvel súly kb. 1,6 kg cikksz PVC-lemezekkel összehegeszthetõ PE magassága teleszkóposan állítható súly kb. 0,7 kg cikksz AV-SELECTA-PP feltét darab Vékony ágyazásban történõ szigeteléshez. Tömören ráintegrált szigetelõ mandzsettával. Eltolható kerettel. Tömítõ betéttel. K 3 osztály rácsavarozott perforált cikksz Közdarab oldalsó odafolyással DN 40 dugós csõhüvellyel súly kb. 4,8 kg cikksz cikksz csúszásgátlós cikksz Beépítés elõtt a lazakarimát le kell venni a lefolyótestrõl és közdarabbal kell pótolni. A közdarabot 60 º-kal el lehet fordítani a lefolyótesten. cikksz cikksz Megfelel az cikksz. feltéthez 69

16 WAL -SELECTA padlóösszefolyók DN 100 Dugós és harangos bűzelzáróval Rostélyokat, feltéteket, tartozékokat lásd. a oldalon. Ragasztó szigetelőgallérral, szigetelőfóliával megvalósított szigeteléshez PP dugós kivehetõ bûzelzáróval, lazakarima nélkül földelõcsavarral súly kb. 13,9 kg cikksz cikksz PP harangos kivehetõ bûzelzáróval, lazakarima nélkül földelõcsavarral súly kb. 11,6 kg cikksz cikksz Szorító szigetelőgallérral, szigetelőfóliával megvalósított szigeteléshez PP dugós kivehetõ bûzelzáróval, földelõcsatlakozás minden álló csavarhoz lehetséges súly kb. 18,1 kg cikksz cikksz PP dugós kivehetõ bûzelzáróval, lazakarima nélkül földelõcsavarral oldalsó odafolyással középpontosan DN 50 dugós csõhüvellyel 1) súly kb. 14,9 kg cikksz cikksz PP harangos kivehetõ bûzelzáróval, földelõcsatlakozás minden álló csavarhoz lehetséges súly kb. 15,8 kg cikksz cikksz PP harangos kivehetõ bûzelzáróval, lazakarima nélkül földelõcsavarral oldalsó odafolyással DN 50 dugós csõhüvellyel 1) súly kb. 11,8 kg cikksz cikksz Szorító szigetelőgallérral, szigetelőfóliával megvalósított szigeteléshez PP harangos kivehetõ bûzelzáróval, oldalsó odafolyással DN 50 dugós csõhüvellyel 1) földelõ csatlakozás minden álló csavarhoz lehetséges súly kb. 16,0 kg cikksz cikksz PP dugós kivehetõ bûzelzáróval, oldalsó odafolyással középpontosan DN 50 dugós csõhüvellyel 1) földelõ csatlakozás minden álló csavarhoz lehetséges súly kb. 19,0 kg cikksz cikksz soros lefolyótest felsõ résszel alakítható ki. Felsõ rész, födémlefolyóhoz tömítõgyûrûvel súly kb. 13,7 kg cikksz fehérre epoxálva cikksz ) A DN 50 gumimandzsetta mm külsõ átmérõjû csõhöz, cikksz , benne van a szállítás terjedelmében. 70

17 WAL -SELECTA padlóösszefolyók DN 100 Feltétdarabok rostéllyal MEKU feltét darab PP Cr-Ni kerettel rácsavarozott súly kb. 3,4 kg cikksz Cr-Ni csúszásgátló súly kb. 4,3 kg cikksz M 125 osztály cikksz Vödör nemesacélból, szerkezeti anyag nyílásszélesség: 8 mm súly kb. 0,6 kg cikksz illeszkedik az /81/83/87/89 cikksz. feltét darabokhoz Vödör nemesacélból, szerkezeti anyag nyílásszélesség: 8 mm súly kb. 0,6 kg cikksz Cr-Ni rácsavarozott illeszkedik az /84/85/86 cikksz. feltét darabokhoz súly kb. 4,5 kg cikksz öntöttvas rostéllyal M 125 osztály súly kb. 11,2 kg cikksz rácsavarozott rostély cikksz Tömítõ gyûrû SM 100 cikksz A lefolyótest és a feltét darab közötti gyûrûs hézag szigetelésére. A tömítõgyûrût külön kell megrendelni. súly kb. 3,6 kg cikksz cikksz PP súly kb. 2,0 kg cikksz megfelel az /84/85 cikksz. Feltéthez öntöttvas rostéllyal súly kb. 5,5 kg cikksz cikksz AV-SELECTA-PP feltét darab Vékony ágyazásban történõ szigeteléshez. Tömören ráintegrált szigetelõ mandzsettával. Eltolható kerettel. Tömítõ betéttel. K 3 osztály rácsavarozott perforált cikksz Közdarab csúszásgátlós cikksz oldalsó odafolyással DN 50 dugós csõhüvellyel súly kb. 7, 4 kg cikksz cikksz Oldalsó odafolyások (pl. csepegõ víz elvezetés a szigetelõ fólia fölött) csatlakoztatásához. Beépítés elõtt a lazakarimát le kell venni a lefolyótestrõl és közdarabbal kell pótolni. A közdarabot 60-60º-kal el lehet fordítani a lefolyótesten. 71

18 72 Padlóösszefolyók DN 100 Bűzelzáróval 200 x 200 DIN 19599/ DIN 19599/ súly kb. 3,6 kg cikksz cikksz x 300 DIN 19599/ DIN 19599/ súly kb. 8,0 kg cikksz cikksz lazakarima nélkül vödör: kemény PE súly kb. 18,6 kg DIN 4284 szerint, azonban szélesített ragasztó szigetelõgallérral vödör: kemény PE súly kb. 25,9 kg Cr-Ni-bõl súly kb. 1,9 kg cikksz csatlakozóperemmel vödör: szerkezeti anyag súly kb. 27,6 kg vödör: szerkezeti anyag súly kb. 36,5 kg Cr-Ni-bõl súly kb. 4,5 kg cikksz cikksz fehérre epoxálva cikksz cikksz fehérre epoxálva cikksz cikksz fehérre epoxálva cikksz cikksz fehérre epoxálva cikksz cikksz fehérre epoxálva cikksz cikksz fehérre epoxálva cikksz cikksz fehérre epoxálva cikksz cikksz fehérre epoxálva cikksz Rácsrostély Cr-Ni-bõl, csúszásgátló súly kb. 1,3 kg cikksz Bordás rostély Cr-Ni-bõl M 125 osztály súly kb. 2,5 kg cikksz Rostély, M 125 osztály súly kb. 12,8 kg cikksz Rácsrostély Cr-Ni-bõl, csúszásgátló súly kb. 2,9 kg cikksz Rácsrostély Cr-Ni-bõl, csúszásgátló M 125 osztály súly kb. 1,9 kg cikksz horganyzott cikksz Rostély, M 125 osztály súly kb. 4,4 kg cikksz fehérre epoxálva cikksz Bordás rostély Cr-Ni-bõl M 125 osztály súly kb. 7,0 kg cikksz Rácsrostély Cr-Ni-bõl, csúszásgátló M 125 osztály súly kb. 7,0 kg cikksz horganzyott cikksz

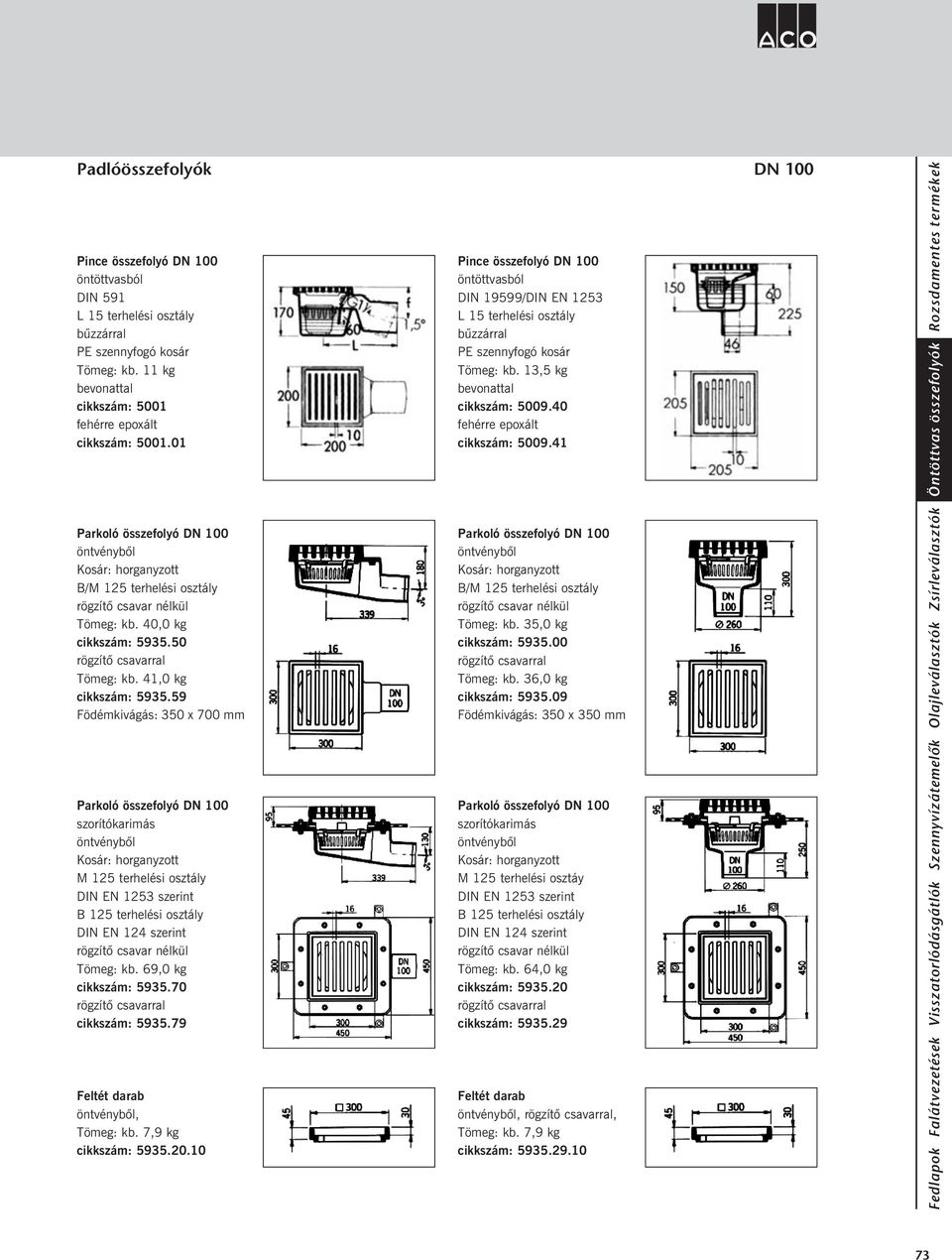

19 Padlóösszefolyók DN 100 Pince összefolyó DN 100 DIN 591 L 15 terhelési osztály bûzzárral PE szennyfogó kosár Tömeg: kb. 11 kg cikkszám: 5001 cikkszám: Parkoló összefolyó DN 100 öntvénybõl Kosár: horganyzott B/M 125 terhelési osztály rögzítõ csavar nélkül Tömeg: kb. 40,0 kg cikkszám: rögzítõ csavarral Tömeg: kb. 41,0 kg cikkszám: Födémkivágás: 350 x 700 mm Parkoló összefolyó DN 100 szorítókarimás öntvénybõl Kosár: horganyzott M 125 terhelési osztály szerint B 125 terhelési osztály DIN EN 124 szerint rögzítõ csavar nélkül Tömeg: kb. 69,0 kg cikkszám: rögzítõ csavarral cikkszám: öntvénybõl, Tömeg: kb. 7,9 kg cikkszám: Pince összefolyó DN 100 DIN 19599/ L 15 terhelési osztály bûzzárral PE szennyfogó kosár Tömeg: kb. 13,5 kg cikkszám: cikkszám: Parkoló összefolyó DN 100 öntvénybõl Kosár: horganyzott B/M 125 terhelési osztály rögzítõ csavar nélkül Tömeg: kb. 35,0 kg cikkszám: rögzítõ csavarral Tömeg: kb. 36,0 kg cikkszám: Födémkivágás: 350 x 350 mm Parkoló összefolyó DN 100 szorítókarimás öntvénybõl Kosár: horganyzott M 125 terhelési osztáy szerint B 125 terhelési osztály DIN EN 124 szerint rögzítõ csavar nélkül Tömeg: kb. 64,0 kg cikkszám: rögzítõ csavarral cikkszám: öntvénybõl, rögzítõ csavarral, Tömeg: kb. 7,9 kg cikkszám:

20 Tisztítóidom öntvényből FINOR S 1) tisztítóidom öntvénybõl L 15 terhelési osztály Szag- és víztömörítés 0,5 bar nyomásig cikkszám: Cikkszám DN Tömeg (kg) , , ,5 FINOR S 1) tisztítóidom öntvénybõl M 125 terhelési osztály tetszõleges burkolattal ellátható fedlap Szag- és víztömörítés 0,5 bar nyomásig cikkszám: Cikkszám DN Tömeg (kg) , , ,3 1) Nedves felhasználású környezetben nem alkalmazható, élelmiszer. FINOR S 1) tisztítóidom öntvénybõl L 15 terhelési osztály tetszõleges burkolattal ellátható fedlap Szag- és víztömörítés 0,5 bar nyomásig cikkszám: Cikkszám DN Tömeg (kg) , , ,5 FINOR S 1) tisztítóidom öntvénybõl M 125 terhelési osztály betonkitöltésû fedlappal Szag- és víztömörítés 0,5 bar nyomásig cikkszám: Cikkszám DN Tömeg (kg) , , ,8 74

21 Esővízösszefolyók öntvényből Bűzzárral vagy anélkül Esõvízlefolyó DN 100 öntvénybõl, bûzzár nélkül K 3 terhelési osztály PVC szennyfogókosárral Tömeg: kb. 10,3 kg cikkszám: Esõvízlefolyó DN 100 öntvénybõl, bûzzár nélkül L 15 terhelési osztály Kemény PE kosár Tömeg: kb. 9,6 kg cikkszám: Fagymentes beépítéshez magasítóval öntvénybõl, esõvízlefolyóhoz cikkszám: 5222 Esõvízlefolyó DN 100 öntvénybõl, bûzzárral L 15 terhelési osztály fokozatonként magasságállítással Kemény PE kosár Tömeg: kb. 31,9 kg cikkszám: 5222 Cikkszám Fagymentesítési Magasító Magasság Tömeg magasság (mm) (db) H (mm) kg , , , , ,9 75

22 Hídösszefolyók Hídösszefolyók HSD-2 szorítókarimával DIN szerint Hídösszefolyók HSD-2 ragasztókarimával DIN szerint Beömlési keresztmetszet: 530 m 2 DN Rögzítés 1) Cikkszám Cikkszám f 100 rögzítés nélkül rögzítés nélkül rögzítéssel rögzítéssel ) ) 110 Beömlési keresztmetszet: 350 m 2 DN Rögzítés 1) Cikkszám Cikkszám f 100 rögzítés nélkül rögzítés nélkül rögzítéssel rögzítéssel ) ) 110 Beömlési keresztmetszet: 530 m 2 DN Rögzítés 1) Cikkszám Cikkszám f 100 rögzítés nélkül rögzítés nélkül rögzítéssel rögzítéssel ) ) 110 Beömlési keresztmetszet: 350 m 2 DN Rögzítés 1) Cikkszám Cikkszám f 100 rögzítés nélkül rögzítés nélkül rögzítéssel rögzítéssel ) )

23 Hídösszefolyók Hídösszefolyók HSD-5 szorítókarimával DIN szerint Hídösszefolyók HSD-5 ragasztókarimával DIN szerint Magassága lépcsõzetesen állítható: h1=70 mm, h2=80 mm DN Rögzítés 1) Cikkszám I Cikkszám f 100 rögzítés nélkül rögzítés nélkül rögzítéssel rögzítéssel ) ) 110 Magassága fokozatmentesen állítható: h= mm DN Rögzítés 1) Cikkszám I Cikkszám f 100 rögzítés nélkül rögzítés nélkül rögzítéssel rögzítéssel ) ) 110 Magassága lépcsõzetesen állítható: h1=70 mm, h2=80 mm DN Rögzítés 1) Cikkszám I Cikkszám f 100 rögzítés nélkül rögzítés nélkül rögzítéssel rögzítéssel ) ) 110 Magassága fokozatmentesen állítható: h= mm DN Rögzítés 1) Cikkszám I Cikkszám f 100 rögzítés nélkül rögzítés nélkül rögzítéssel rögzítéssel ) )

24 Olajfogós padlóösszefolyók DN 100 Önzáró lezáró szerelvénnyel/ önzáró lezáró szerelvény nélkül DN 100 olajfogós padlóösszefolyó DIN 4043, 1982 októberi kiadásnak megfelelõ öntöttvas ház úszóval önzáró lezárószerelvénnyel víztorlódás ellen ú rostély súly kb. 42,5 kg DIN 1997 szerint vizsgálható Cikkszám: 6763 DN 100 olajfogós padlóösszefolyó DIN 4043, 1982 októberi kiadásnak megfelelõ öntöttvas ház úszóval ú rostély súly kb. 22,5 kg Cikkszám:
