1 Gyártmányválaszték 8. kiadás Vákuum

2

3 Tartalomjegyzék 1 > Mozgatás Újdonságokkal 2 > Vezérlés Újdonságokkal 3 > Előkészítés Újdonságokkal 4 > Csatlakozás Újdonságokkal > Vákuum

4 > Vákuum Vákuumkorongok /1 Lapos vákuumkorongok (kerek) VTCF sorozat /2 Lapos vákuumkorongok (ovális) VTOF sorozat /3 Redős vákuumkorongok (kerek) VTCL sorozat (1, redős) /4 Redős vákuumkorongok (kerek) VTCN sorozat (2, redős)

5 Vákuum ejektorok Vákuum szűrők / Alap ejektorok VEB sorozat / 10 Vezetékbe építhető vákuum szűrők FVD sorozat / Alap ejektorok VEBL sorozat / 10 Vákuum szűrők FVT sorozat /6 Vezetékbe építhető ejektorok VED sorozat Vákuum kapcsolók /6 Vezetékbe építhető ejektorok VEDL sorozat /7 Kompakt ejektorok VEC sorozat /8 Kompakt ejektorok VEM sorozat /9 Flexibilis vákuumkorong szerelvények NPF sorozat /9 Rugós szintkiegyenlítők NPM-NPR sorozat /9 Visszacsapó szelepek VNV sorozat Tartozékok Lásd a 2. fejezetben. Nyomás és vákuum kapcsolók

6 VÁKUUM > VTCF sorozat GYÁRTMÁNYVÁLASZTÉK > 8. kiadás Lapos vákuumkorongok (kerek) VTCF sorozat Univerzális NBR vagy szilikon vákuumkorongok, széles körben alkalmazható. Korong méretek: 3, 9 mm. Menet méretek: M3, M, G1/8, G1/4 apa- és anyamenet. VÁKUUM VT C F N - M3 M VT C F 003 VT = Vákuumkorong ALAK C = Kerek F = Lapos KORONG MÉRETEK 003 = 3, mm 000 =,0 mm 0080 = 8,0 mm 0100 = 10,0 mm 010 = 1,0 mm 0200 = 20,0 mm 020 = 2,0 mm 0300 = 30,0 mm 030 = 3,0 mm 0400 = 40,0 mm 000 = 0,0 mm 0600 = 60,0 mm 0800 = 80,0 mm 090 = 9,0 mm N ANYAGOK N = NBR S = Szilikon M3 MENET MÉRETEK M3 = M3 M = M 1/8 = G1/8 1/4 = G1/4 M MENET FAJTÁK M = Apamenet F = Anyamenet 1

7 GYÁRTMÁNYVÁLASZTÉK > 8. kiadás VÁKUUM > VTOF sorozat Lapos vákuumkorongok (ovális) VTOF sorozat Lapos NBR vagy szilikon vákuumkorongok, ovális alakja miatt keskeny és hosszú munkadarabokhoz alkalmazható. Korong méretek: 7x3, 60x20 mm, menet méretek M3, M, G1/8, G1/4, apa- és anyamenet. VT OF VT O VT = Vákuumkorong ALAK F O = Ovális F = Lapos KORONG MÉRETEK N N - M3 M = 7,0 x 3, mm = 1,0 x,0 mm = 18,0 x 6,0 mm = 30,0 x 10,0 mm = 4,0 x 1,0 mm = 60,0 x 20,0 mm ANYAGOK N = NBR S = Szilikon M3 MENET MÉRETEK M3 = M3 M = M 1/8 = G1/8 1/4 = G1/4 M MENET FAJTÁK M = Apamenet F = Anyamenet 2

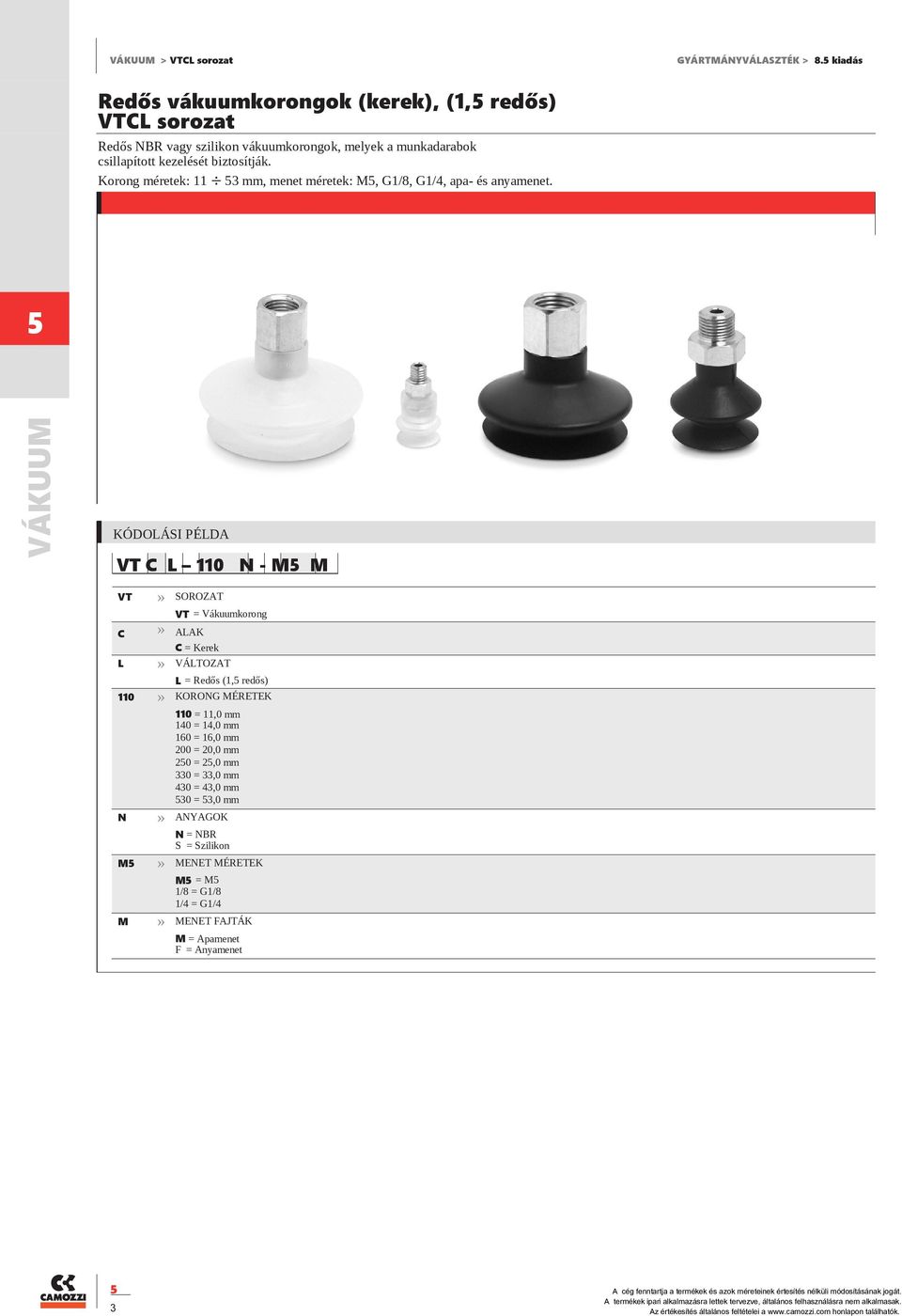

8 VÁKUUM > VTCL sorozat GYÁRTMÁNYVÁLASZTÉK > 8. kiadás Redős vákuumkorongok (kerek), (1, redős) VTCL sorozat Redős NBR vagy szilikon vákuumkorongok, melyek a munkadarabok csillapított kezelését biztosítják. Korong méretek: 11 3 mm, menet méretek: M, G1/8, G1/4, apa- és anyamenet. VÁKUUM VT C L 110 N - M M VT C L ALAK C = Kerek 110 L = Redős (1, redős) KORONG MÉRETEK VT = Vákuumkorong 110 = 11,0 mm 140 = 14,0 mm 160 = 16,0 mm 200 = 20,0 mm 20 = 2,0 mm 330 = 33,0 mm 430 = 43,0 mm 30 = 3,0 mm N ANYAGOK N = NBR S = Szilikon M MENET MÉRETEK M = M 1/8 = G1/8 1/4 = G1/4 M MENET FAJTÁK M = Apamenet F = Anyamenet 3

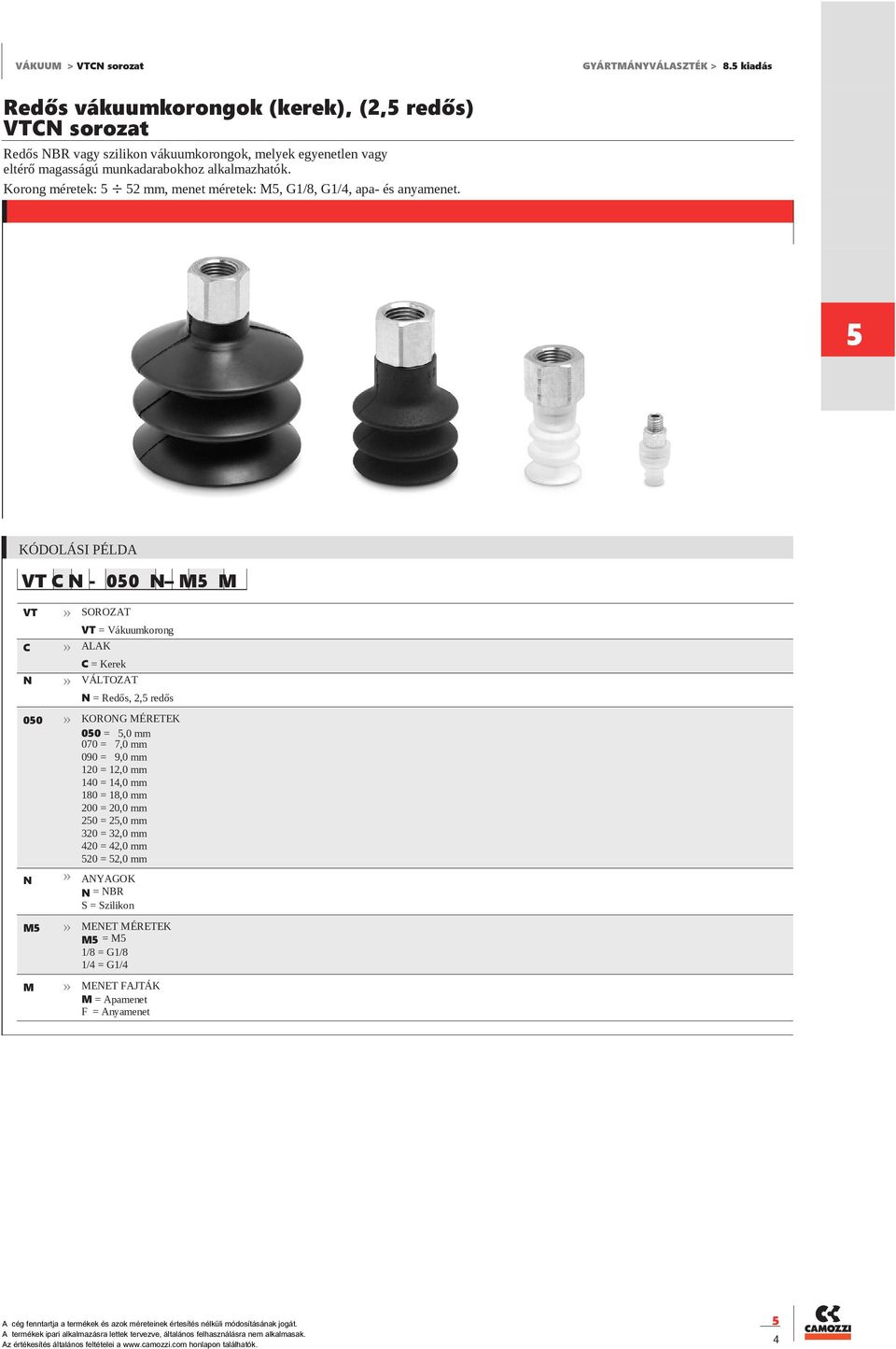

9 VÁKUUM > VTCN sorozat GYÁRTMÁNYVÁLASZTÉK > 8. kiadás Redős vákuumkorongok (kerek), (2, redős) VTCN sorozat Redős NBR vagy szilikon vákuumkorongok, melyek egyenetlen vagy eltérő magasságú munkadarabokhoz alkalmazhatók. Korong méretek: 2 mm, menet méretek: M, G1/8, G1/4, apa- és anyamenet. VT C N - 00 N M M VT C VT = Vákuumkorong ALAK N C = Kerek 00 N M MENET MÉRETEK M = M 1/8 = G1/8 1/4 = G1/4 M MENET FAJTÁK M = Apamenet F = Anyamenet N = Redős, 2, redős KORONG MÉRETEK 00 =,0 mm 070 = 7,0 mm 090 = 9,0 mm 120 = 12,0 mm 140 = 14,0 mm 180 = 18,0 mm 200 = 20,0 mm 20 = 2,0 mm 320 = 32,0 mm 420 = 42,0 mm 20 = 2,0 mm ANYAGOK N = NBR S = Szilikon 4

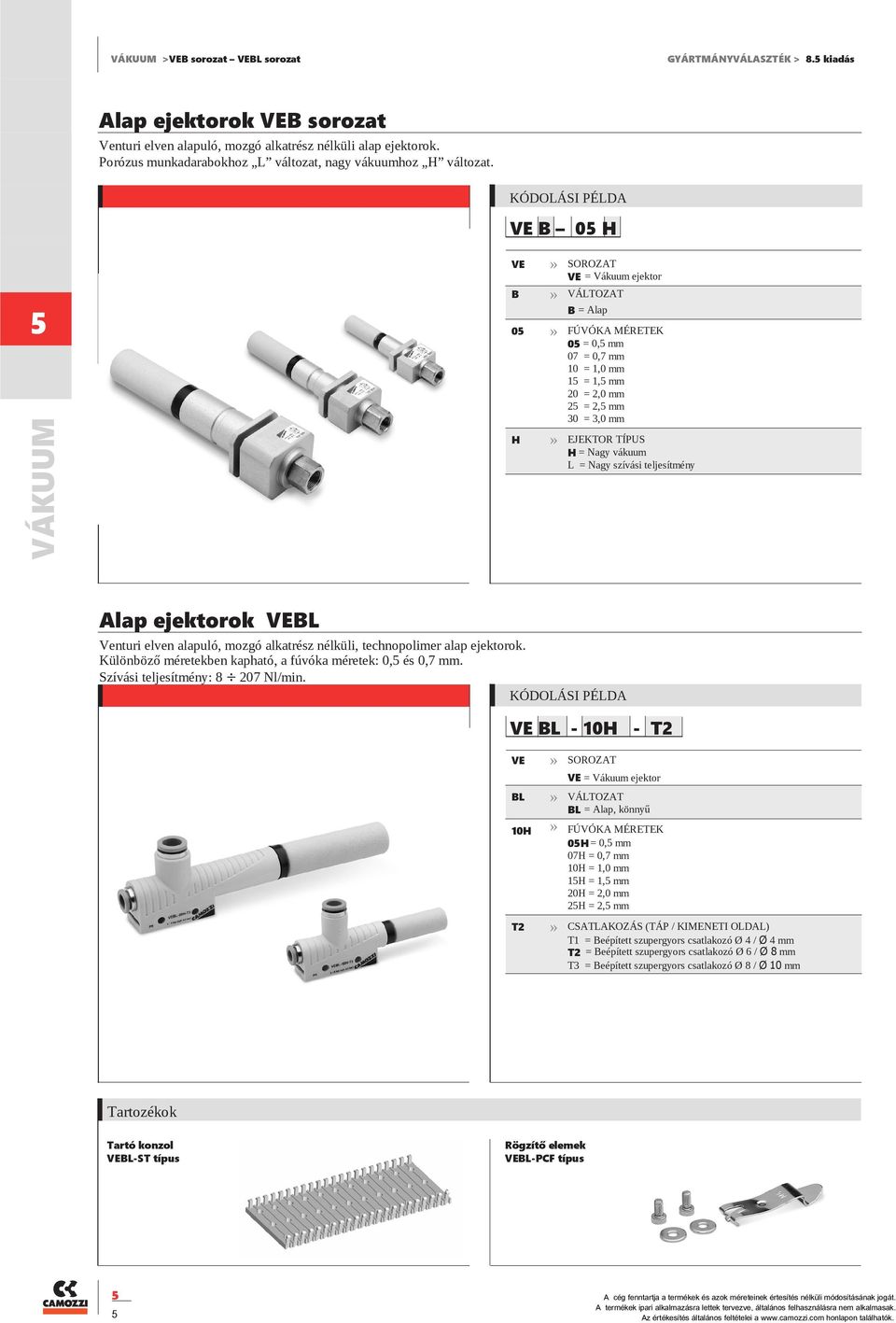

10 GYÁRTMÁNYVÁLASZTÉK > 8. kiadás VÁKUUM >VEB sorozat VEBL sorozat Alap ejektorok VEB sorozat Venturi elven alapuló, mozgó alkatrész nélküli alap ejektorok. Porózus munkadarabokhoz L változat, nagy vákuumhoz H változat. VE B 0 H VÁKUUM VE VE = Vákuum ejektor B B = Alap 0 FÚVÓKA MÉRETEK 0 = 0, mm 07 = 0,7 mm 10 = 1,0 mm 1 = 1, mm 20 = 2,0 mm 2 = 2, mm 30 = 3,0 mm H EJEKTOR TÍPUS H = Nagy vákuum L = Nagy szívási teljesítmény Alap ejektorok VEBL Venturi elven alapuló, mozgó alkatrész nélküli, technopolimer alap ejektorok. Különböző méretekben kapható, a fúvóka méretek: 0, és 0,7 mm. Szívási teljesítmény: Nl/min. VE BL - 10H - T2 VE BL 10H T2 VE = Vákuum ejektor BL = Alap, könnyű FÚVÓKA MÉRETEK 0H = 0, mm 07H = 0,7 mm 10H = 1,0 mm 1H = 1, mm 20H = 2,0 mm 2H = 2, mm CSATLAKOZÁS (TÁP / KIMENETI OLDAL) T1 = Beépített szupergyors csatlakozó Ø 4 / Ø 4 mm T2 = Beépített szupergyors csatlakozó Ø 6 / Ø 8 mm T3 = Beépített szupergyors csatlakozó Ø 8 / Ø 10 mm Tartozékok Tartó konzol VEBL-ST típus Rögzítő elemek VEBL-PCF típus

11 VÁKUUM >VED sorozat VEDL sorozat GYÁRTMÁNYVÁLASZTÉK > 8. kiadás Vezetékbe építhető ejektorok VED sorozat Venturi elven alapuló, mozgó alkatrész nélküli ejektorok, közvetlenül a vákuumkorongra szerelhető. VE D - 07 VE VE = Vákuum ejektor D D = Vezetékbe építhető 07 FÚVÓKA MÉRETEK 07 = 0,7 mm 09 = 0,9 mm Vezetékbe építhető ejektorok VEDL sorozat Venturi elven alapuló, mozgó alkatrész nélküli, technopolimer alap ejektorok. Két méretben kapható, fúvóka méretek 0, és 0,7 mm. Szívási teljesítmény: 8 16 Nl/min. VE DL T1 VE DL DL = Vezetékbe építhető, könnyű kivitel 0 FÚVÓKA MÉRETEK CSATLAKOZÁS (TÁP / KIMENETI OLDAL) T1 = Beépített szupergyors csatlakozó Ø 4 / Ø 4 mm VE = Vákuum ejektor T1 0 =0, mm 07=0,7 mm 6

12 GYÁRTMÁNYVÁLASZTÉK > 8. kiadás VÁKUUM > VEC sorozat Kompakt ejektorok VEC sorozat Vákuum ejektorok egybeépített szelepekkel és vákuumkapcsolóval. Egymástól függetlenül vezérelhető a szívás és a lefúvatás, önállóan alkalmazható külső szelep nélkül. VÁKUUM VE C - 10 C 2 - RD VE C 10 C SZELEP FUNKCIÓ C = NC (szívás OFF/KI, ha nincs működtetve) A = NO (szívás ON/BE, ha nincs működtetve) 2 2 = Lefúvató szeleppel RD SZELEP TÍPUS RD = Levegő takarékos rendszerrel és digitális vákuumkapcsolóval (kijelzővel)* RE = Levegő takarékos rendszerrel és elektronikus vákuumkapcsolóval* VD = Levegő takarékos rendszer nélkül és digitális vákuumkapcsolóval (kijelzővel) VE = Levegő takarékos rendszer nélkül és elektronikus vákuumkapcsolóval VE = Vákuum ejektor C = Kompakt FÚVÓKA MÉRETEK 10 = 1,0 mm 1 = 1, mm 20 = 2,0 mm 2 = 2, mm * Csatlakozókkal és kábelekkel együtt kompletten szállítjuk Elektromos csatlakozók Elektromos csatlakozók VEC és VEM ejektorokhoz Típusok felsorolása: VEC-10 VEC-1 VEM-0 VEM-07 VEM-10 7 Elektromos csatlakozók VEC-20 és VEC-2 ejektorokhoz Típusok felsorolása: VEC-20 VEC-2

13 GYÁRTMÁNYVÁLASZTÉK > 8. kiadás VÁKUUM > VEM sorozat Kompakt vákuumejektorok VEM sorozat Miniatűr vákuum ejektorok egybeépített szelepekkel és vákuumkapcsolóval. Egymástól függetlenül vezérelhető a szívás és a lefúvatás, önállóan alkalmazható külső szelep nélkül. VÁKUUM VE M - 0 C 2 - VE VE VE = Vákuum ejektor M M = Kompakt, mini 0 FÚVÓKA MÉRETEK 0 =0, mm 07 = 0,7 mm 10 = 1,0 mm C SZELEP FUNKCIÓ C = NC (szívás OFF/KI, ha nincs működtetve) A = NO (szívás ON/BE, ha nincs működtetve 2 VE 2 = Lefúvató szeleppel SZELEP TÍPUS VE = Levegő takarékos rendszer nélkül és elektronikus nyomáskapcsolóval Kábel 4 pólusos M8 csatlakozóval Csatlakozós kábel CS-DF04EG-E00 Előszerelt PU nem árnyékolt kábel M8 4 pólusos egyenes csatlakozóval, IP6 védettség, m hossz. Csatlakozós kábel. CS-DR04EG-E00 Előszerelt PU nem árnyékolt kábel M8 4 pólusos könyök csatlakozóval, IP6 védettség, m hossz. Csatlakozók Elektromos csatlakozók VEC és VEM ejektorokhoz Típusok felsorolása: VEC-10 VEC-1 VEM-0 VEM-07 VEM-10 Elektromos csatlakozók VEC-20 és VEC-2 ejektorokhoz Típusok felsorolása: VEC-20 VEC-2 8

14 GYÁRTMÁNYVÁLASZTÉK > 8. kiadás VÁKUUM > NPF sorozat - NPM-NPR sorozat VNV sorozat Flexibilis vákuumkorong szerelvények NPF sorozat A vulkanizált gumi betét minden irányban rugalmasságot biztosít. Menet méret: G1/4. NPF - FM - 1/4 - M10X1,2 VÁKUUM NPF NPF = Flexibilis vákuumkorong szerelvény FM FM = G1 anya menet / G2 apa menet 1/4 G1 menet 1/4 = G1/4 M10x1,2 G2 menet M10x1,2 = M10x1,2 1/4 = G1/4 Rugós szintkiegyenlítők NPM NPR sorozat A rugós kompenzátort jelentős magasság különbséggel rendelkező munkadarabok esetén használják. Menet méretek: M3, M, G1/8, G1/4, rugós tag elmozdulása: 7 mm. NPM - FM 1/4-7 NPM NPM = rugós kompenzátor NPR = rugós kompenzátor nem elforduló FM FM = G1 anya menet / G2 apa menet FF = G1 anya menet / G2 anya menet 1/4 MENET MÉRETEK M3 = M3 1/8 = G1/8 M = M 1/4 = G1/4 7 RUGÓSTAG ELMOZDULÁSA 0 = mm 2 = 2 mm 10 = 10 mm 0 = 0 mm 1 = 1 mm 7 = 7 mm 20 = 20 mm Visszacsapó szelepek VNV sorozat A visszacsapó szelepeket elsősorban több vákuumkorongos megfogó szerkezetekben alkalmazzák, ahol az inaktív korongokon a levegő bevezetést akadályozza meg. Menet méretek: M, G1/8, G1/4, G3/8, G1/2. VNV - MF - M 9 VNV VNV = Visszacsapó szelep MF MF = G1 apa menet / G2 anya menet FM= G1 anya menet / G2 apa menet M MENET MÉRETEK M = M 1/8 = G1/8 1/4 = G1/4 1/2 = G1/2

15 GYÁRTMÁNYVÁLASZTÉK > 8. kiadás VÁKUUM > FVD sorozat FVT sorozat Vezetékbe építhető vákuumszűrők FVD sorozat Kisebb vagy közepes szintű szennyeződésű vákuumrendszerekhez használható. Közvetlenül a vákuumkorong elé szerelhető. FVD - 6/4-0 FVD 6/4 0 FVD = Vezetékbe építhető szűrő CSATLAKOZÁS 6/4 = 6 cső 8/6 = 8 cső SZŰRŐ BETÉT 0 = 0 µm Vákuum szűrők FVT sorozat Vákuum generátorok elő és finom szűrőjeként használható a levegő változó szennyeződése esetén. Beépítése az ejektor védelmét biztosítja. FVT - FF - 1/4-80 FVT FF FVT = szűrő MENET TÍPUS FF = anyamenet / anyamenet 1/4 CSATLAKOZÁS 1/8 = G1/8 1/4 = G1/4 80 SZŰRŐ BETÉT 80 = 80 µm 3/8 = G3/8 1/2 = G1/2 3/4 = G3/4 Tartozékok Felfogó talp Az FVT-FF-1/8-80-B típus a G1/8, G1/4, G3/8 és G1/2 csatlakozó méretű szűrőkhöz használható. Az FVT-FF-3/4-80-B típus a G3/4 csatlakozó méretű szűrőhöz használható. 10
