Pneumobil 2013 Vész-stop variációk
|
|
|
- Oszkár Kozma
- 9 évvel ezelőtt
- Látták:
Átírás
1 VÉSZSTOPKÖR I. VÉSZ-STOP KÖR I. Max. üzemi nyomás biztonsági szeleppel védve, 3/8"-os elemek, cső Ø 12x1,5. 3 Egyenes menetes csatlakozó Ø12 3/8" Könyökcsatlakozó Ø Hollanderes közcsavar 3/8"-3/8" T-csatlakozó 3xØ Redukáló adapter Ø12/Ø

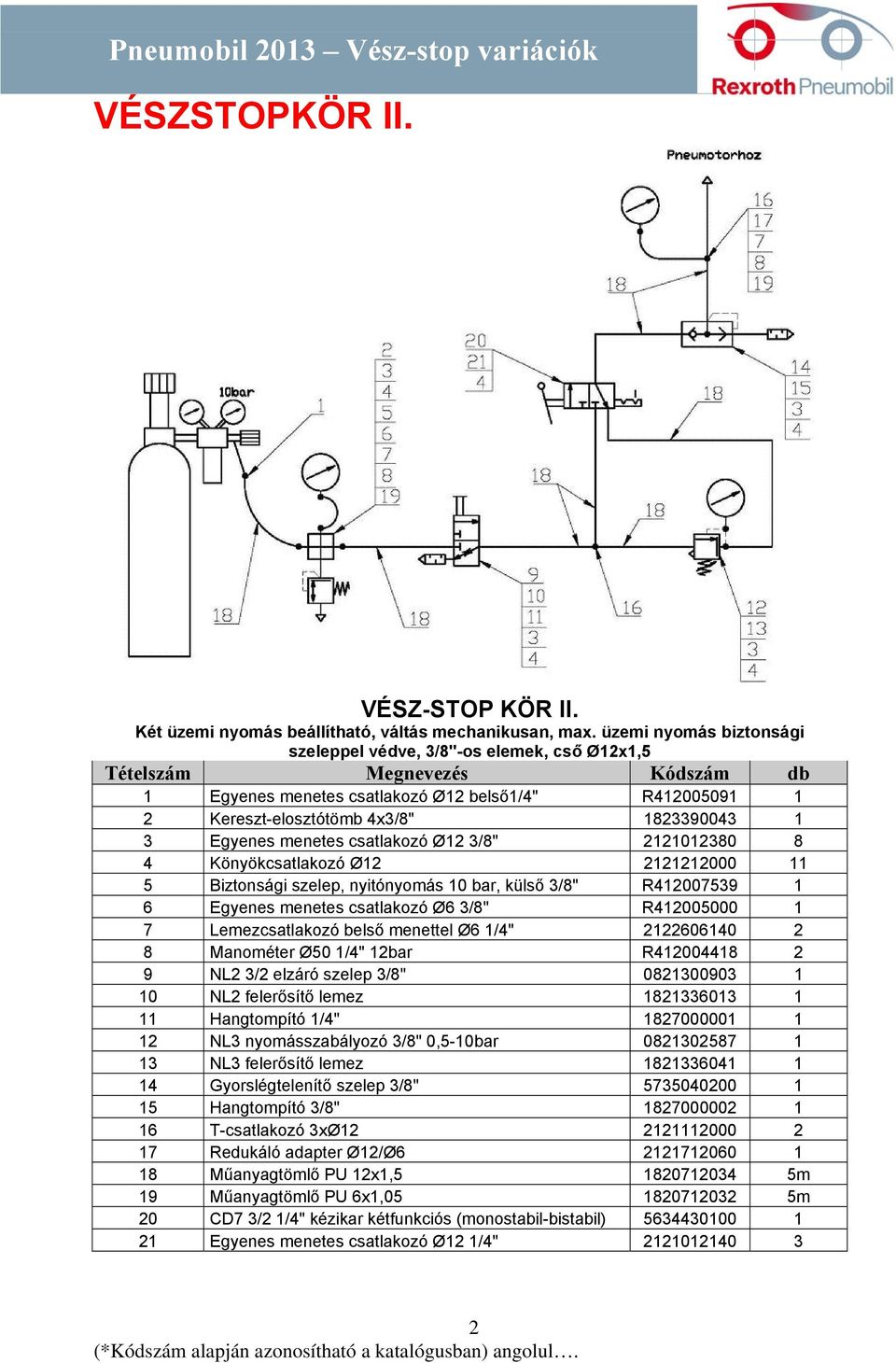

2 VÉSZSTOPKÖR II. VÉSZ-STOP KÖR II. Két üzemi nyomás beállítható, váltás mechanikusan, max. üzemi nyomás biztonsági szeleppel védve, 3/8"-os elemek, cső Ø12x1,5 4 Könyökcsatlakozó Ø Lemezcsatlakozó belső menettel Ø6 1/4" NL3 nyomásszabályozó 3/8" 0,5-10bar NL3 felerősítő lemez Gyorslégtelenítő szelep 3/8" Hangtompító 3/8" T-csatlakozó 3xØ Redukáló adapter Ø12/Ø Műanyagtömlő PU 12x1, m 19 Műanyagtömlő PU 6x1, m 20 CD7 3/2 1/4" kézikar kétfunkciós (monostabil-bistabil) Egyenes menetes csatlakozó Ø12 1/4"

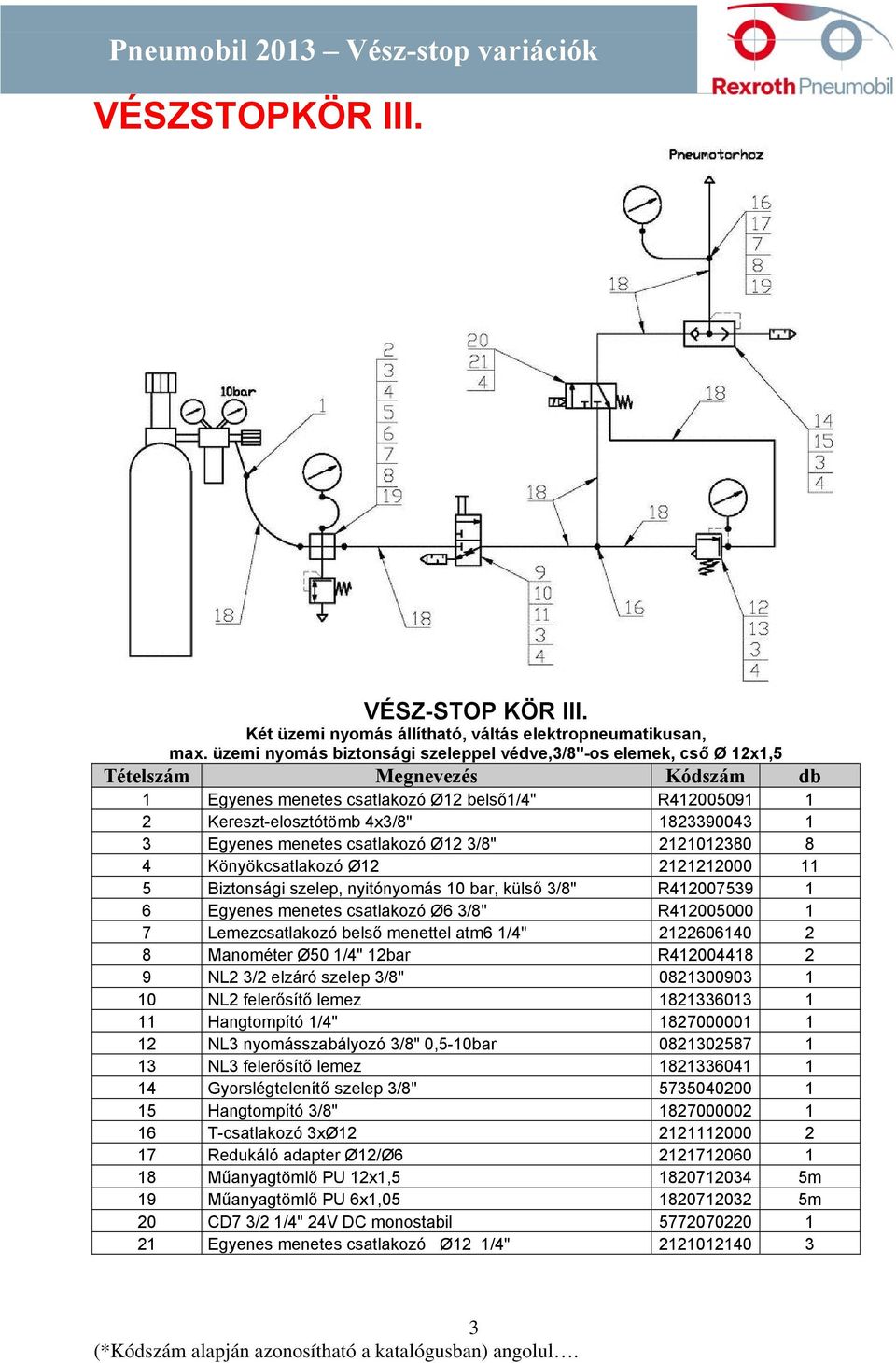

3 VÉSZSTOPKÖR III. VÉSZ-STOP KÖR III. Két üzemi nyomás állítható, váltás elektropneumatikusan, max. üzemi nyomás biztonsági szeleppel védve,3/8"-os elemek, cső Ø 12x1,5 4 Könyökcsatlakozó Ø NL3 nyomásszabályozó 3/8" 0,5-10bar NL3 felerősítő lemez Gyorslégtelenítő szelep 3/8" Hangtompító 3/8" T-csatlakozó 3xØ Redukáló adapter Ø12/Ø Műanyagtömlő PU 12x1, m 19 Műanyagtömlő PU 6x1, m 20 CD7 3/2 1/4" 24V DC monostabil Egyenes menetes csatlakozó Ø12 1/4"
4 VÉSZSTOPKÖR IV. VÉSZ-STOP KÖR IV. az üzemi nyomás fokozatmentesen állítható mechanikusan (gázpedál), max üzemi nyomás biztonsági szeleppel védve, 3/8"-os elemek, cső12x1,5. 4 Könyökcsatlakozó Ø NL2 felerősítő lemez Csapos finomnyomás-szabályzó 1/4" 0,5-10 bar M30x1, T-csatlakozó 3xØ Redukáló adapter Ø12/Ø Egyenes menetes csatlakozó Ø6 1/4" Könyökcsatlakozó Ø Rögzítő anya M30x1, Nyomócsap golyóval Lökethatároló lemez NL2 pneumatikus vezérlésű nyomásszabályzó 3/8"0,5-10bar R

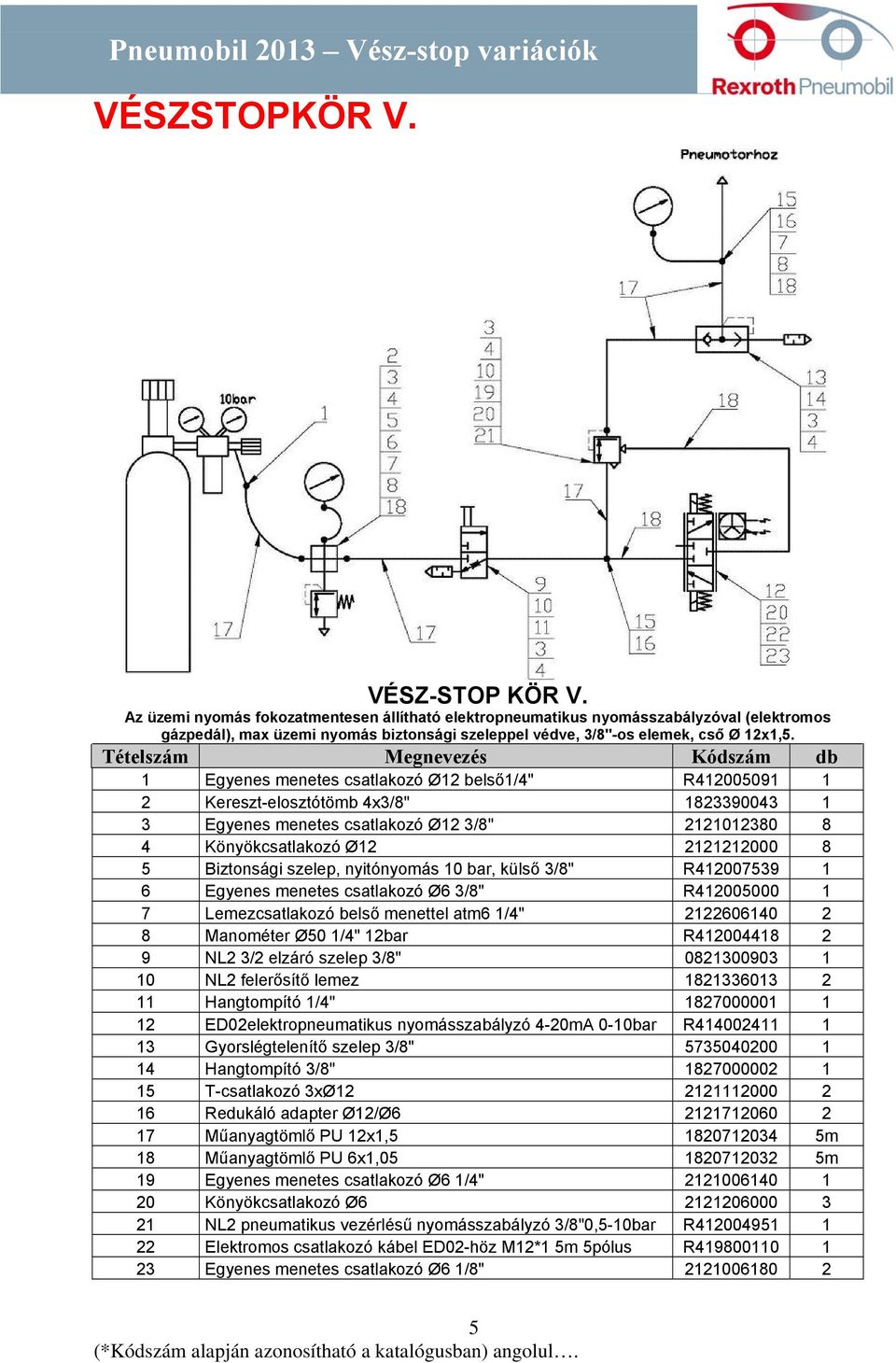

5 VÉSZSTOPKÖR V. VÉSZ-STOP KÖR V. Az üzemi nyomás fokozatmentesen állítható elektropneumatikus nyomásszabályzóval (elektromos gázpedál), max üzemi nyomás biztonsági szeleppel védve, 3/8"-os elemek, cső Ø 12x1,5. 4 Könyökcsatlakozó Ø NL2 felerősítő lemez ED02elektropneumatikus nyomásszabályzó 4-20mA 0-10bar R T-csatlakozó 3xØ Redukáló adapter Ø12/Ø Egyenes menetes csatlakozó Ø6 1/4" Könyökcsatlakozó Ø NL2 pneumatikus vezérlésű nyomásszabályzó 3/8"0,5-10bar R Elektromos csatlakozó kábel ED02-höz M12*1 5m 5pólus R Egyenes menetes csatlakozó Ø6 1/8"
