Pneumatika. 1. előadás
|
|
|
- Alajos Pintér
- 8 évvel ezelőtt
- Látták:
Átírás
1 1. előadás
2 Tartalom: A pneumatikus rendszer felépítése A sűrített levegő előállítása és kezelése A pneumatikus a rendszer elemei: munkavégző rész (végrehajtók) vezérlő rész (erősítők, irányítók, jeladók). Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
3 A pneumatikus rendszer felépítése Munkavégzés Munkahenger Fojtó-visszacsapó szelep Vezérlés Útváltó Levegőellátás Levegő előkészítő egység Légsűrítő Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT

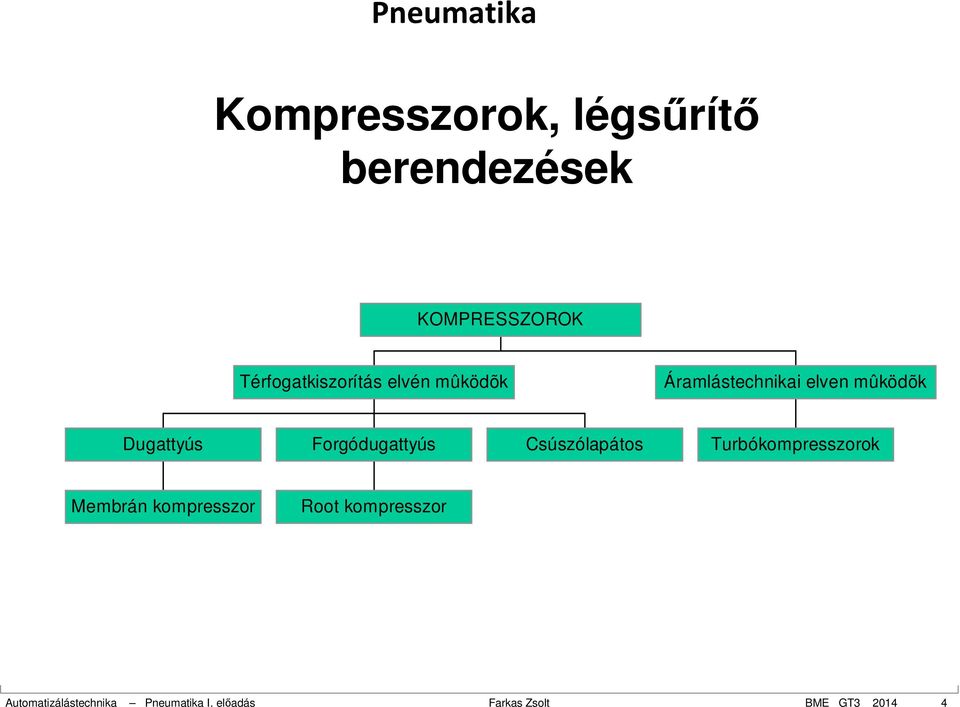

4 Kompresszorok, légsűrítő berendezések KOMPRESSZOROK Térfogatkiszorítás elvén mûködõk Áramlástechnikai elven mûködõk Dugattyús Forgódugattyús Csúszólapátos Turbókompresszorok Membrán kompresszor Root kompresszor Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT

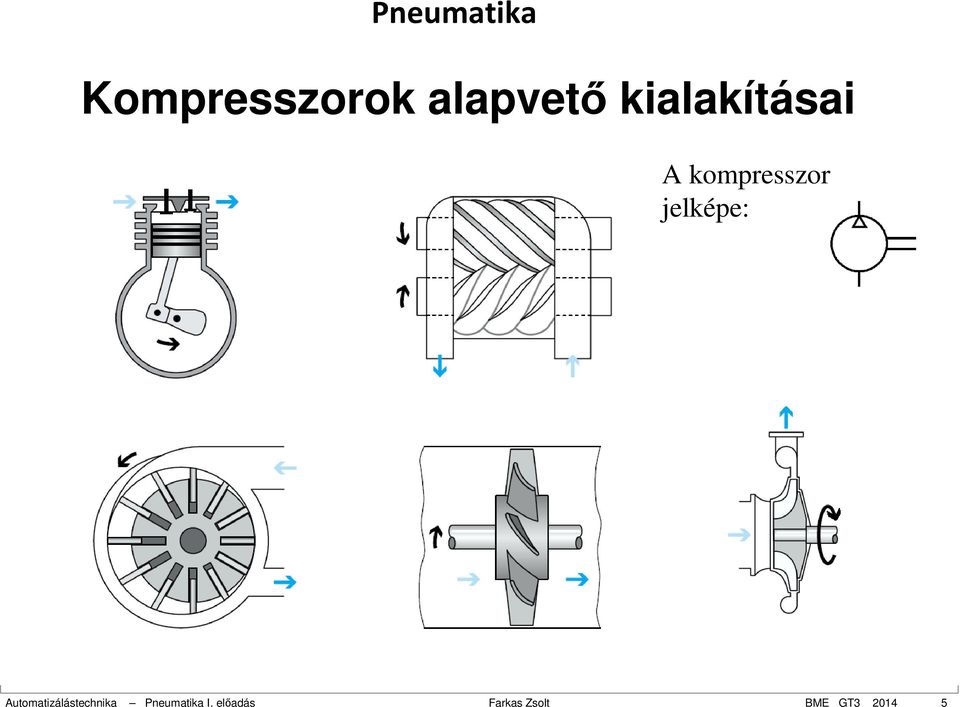

5 Kompresszorok alapvető kialakításai A kompresszor jelképe: Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
6 Dugattyús kompresszorok széles nyomás és légszállítási tartományok sokféle elrendezés általában: olajkenéssel működő kompresszorok magas hőmérséklet oxigéndús környezet kokszosodás, lerakódás égés és robbanásveszély Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
7 Levegő kilépési hőmérséklet a sűrítési végnyomás függvényében t [ C] P [bar] Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
![C] P [bar] Automatizálástechnika](/docs-images/43/17728764/images/page_7.jpg "Pneumatika I.")
8 Kétfokozatú sűrítés Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
9 Membránkompresszor nyomótérben nincsenek csúszó alkatrészek tökéletes olajmentes levegőszállítás élelmiszeripar, gyógyszeripar Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
10 Root-kompresszorok nincsenek lengő tömegek nagy fordulatszámmal járathatók légszállítás kompresszió nélkül a sűrítés a nyomóoldalon lévő nagyobb nyomású gáz segítségével történik zajos, hangtompítóval kell ellátni Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
11 Csavarkompresszorok érintkezésmentes forgórészek, szinkronhajtóműves hajtás, olajmentes levegő olaj befecskendezéssel kent kompresszor szinkronhajtómű nélkül, kisebb légszállítás, közbenső hűtés, 8-10 bar nyomás változó menetprofil, csökkenő térfogat Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT

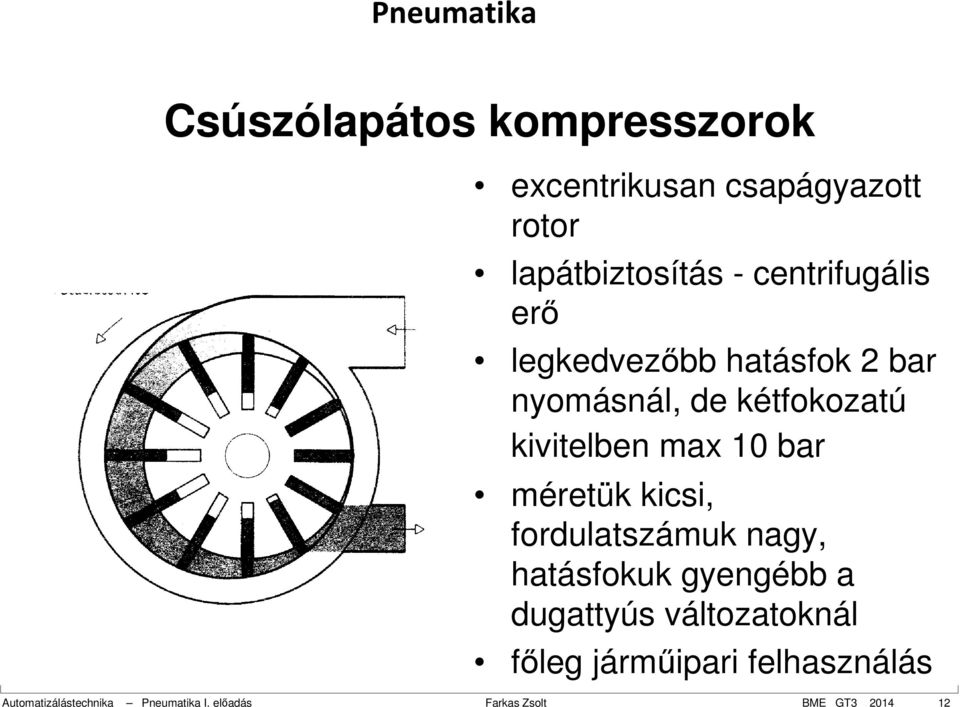

12 Csúszólapátos kompresszorok excentrikusan csapágyazott rotor lapátbiztosítás - centrifugális erő legkedvezőbb hatásfok 2 bar nyomásnál, de kétfokozatú kivitelben max 10 bar méretük kicsi, fordulatszámuk nagy, hatásfokuk gyengébb a dugattyús változatoknál főleg járműipari felhasználás Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
13 Turbókompresszorok axiális és radiális kivitelek nagy légszállítás, 130 m 3 /min-től radiál k. különösen nagy légszállítás esetén axiál k. (7 bar nyomáshoz min 4 fokozat) Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
14 A kompresszorok fontosabb műszaki jellemzői légszállítás üzemi nyomás teljesítményfelvétel működési elv fordulatszám hűtési rendszer fokozatszám a hajtás módja térkihasználás zaj Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT

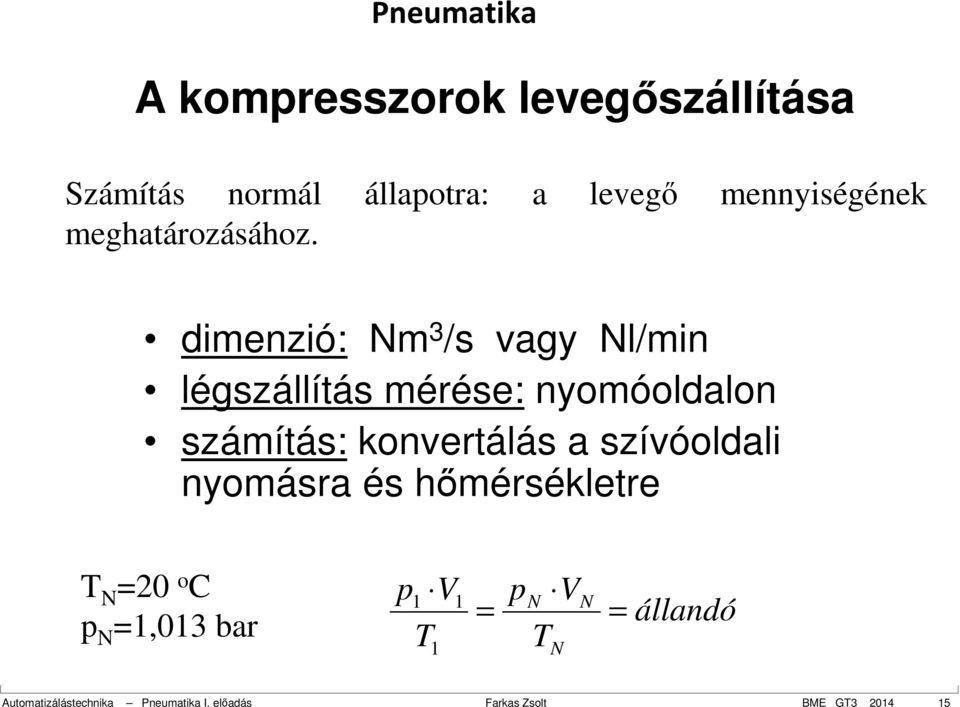

15 A kompresszorok levegőszállítása Számítás normál állapotra: a levegő mennyiségének meghatározásához. dimenzió: Nm 3 /s vagy Nl/min légszállítás mérése: nyomóoldalon számítás: konvertálás a szívóoldali nyomásra és hőmérsékletre T N =20 o C p N =1,013 bar p1 V T 1 1 = p V T N N = N állandó Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
16 A sűrített levegőt szolgáltató rendszer Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
17 Olaj- és vízleválasztók az áramló levegőben vízolaj emulzió kenőképességgel nem rendelkezik káros a 100 %-os páratartalmú levegőből, a további hűlés okán újabb vízkiválás szabályozási rendszerekben, pneumatikus szállítás esetén, szabadban működő berendezések esetében gondoskodni kell a szárításról Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
18 Szárítási eljárások és egyes jellemzőik Harmatpont: a levegő legalacsonyabb hőmérséklete, amelynél a benne levő vizet gőz formájában megtartja Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT

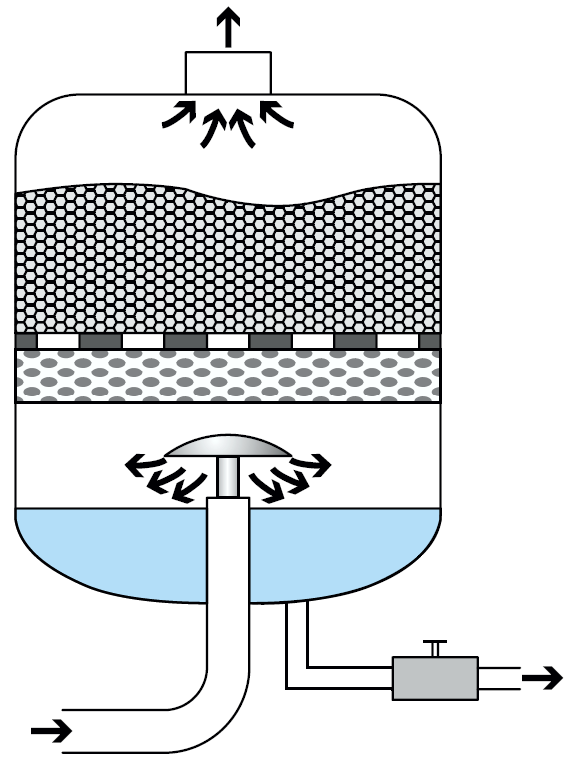

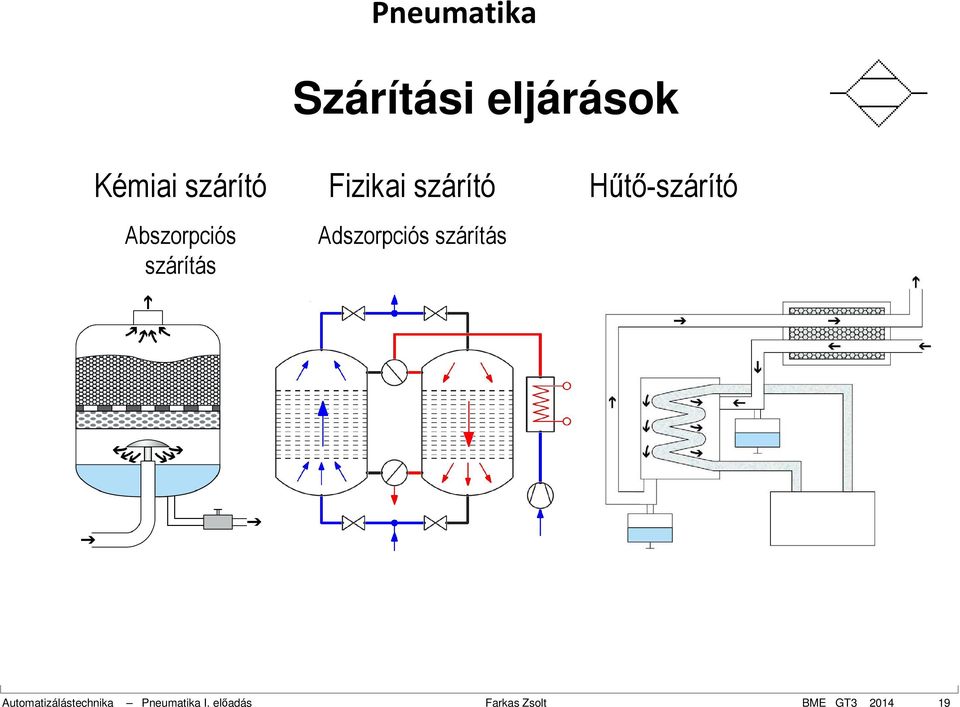

19 Szárítási eljárások Kémiai szárító Abszorpciós szárítás Fizikai szárító Adszorpciós szárítás Hűtő-szárító Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT

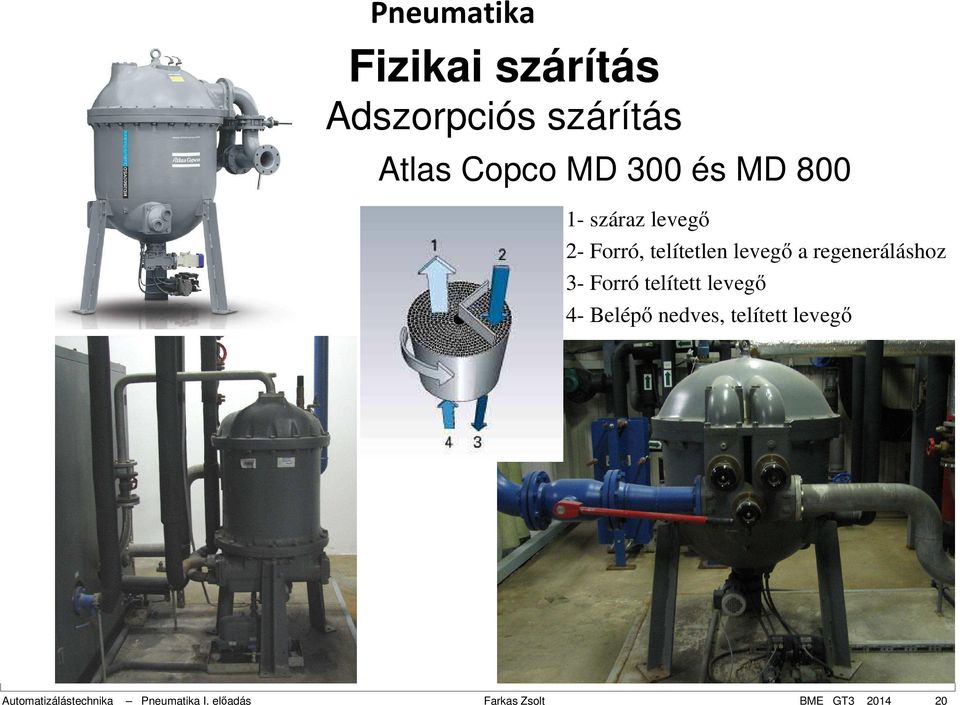

20 Fizikai szárítás Adszorpciós szárítás Atlas Copco MD 300 és MD száraz levegő 2- Forró, telítetlen levegő a regeneráláshoz 3- Forró telített levegő 4- Belépő nedves, telített levegő Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
21 Hűtveszárító SMC IDFA11E Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
22 A sűrített levegő előkészítése Munkavégzés Munkahenger Fojtó-visszacsapó szelep Vezérlés Útváltó Levegőellátás Levegő előkészítő egység Légsűrítő Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
23 Sűrített levegő előkészítése Szennyeződések a sűrített levegőben por-, vagy rozsda olaj nedvesség Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
24 Levegő előkészítő tápegység szűrő + nyomásszabályozó + olajozó fogyasztó előtti tisztítás (rozsda, reve, víz) nyomásingadozástól mentes állandó nyomás csúszó felületek kenése olajköddel Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
25 Levegő előkészítő egység Nyomásszabályozó Nyomásmérő Szűrő vízleválasztó Olajozó Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
26 Szűrő-kondenzvíz leválasztó Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
27 Nyomásszabályozó Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
28 Nyomásszabályozó p BE p KI Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
29 Ködolajozók dugattyúk, tolattyúk, szelepek, forgórészek, tömítések kenése Venturi cső elve normál olajozó µ-os cseppek m csőhossz arányos olajkoncentráció - kompenzáló egység (a légáteresztésnek megfelelően változó keresztmetszet) mikro ködolajozó (cseppnagyság: 2-4 µ), nagyobb szállítási távolság Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
30 Ködolajozók Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
31 Levegő előkészítő egység Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
32 Levegő előkészítő egység Nyomásszabályozó Nyomásmérő Kézi működtetésű szelep A rendszer légtelenítéséhez Szűrő vízleválasztó Olajozó Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
33 D sorozat, levegő előkészítő Részei: kézi bekapcsoló szelep, szűrő-nyomásszabályozó szelep,olajozó, bekapcsoló szelep 24 V DC mágnesszeleppel csatlakozó aljzat nélkül, nyomásfelfuttató szelep és leágazó modul nyomáskapcsolóval csatlakozó aljzat nélkül, felfogó szögelemmel. Automatikus kondenzvíz leeresztéssel és fém védőkosárral. FRC-3/4-D-MAXI-KF-A Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
34 A pneumatikus rendszer felépítése Munkavégzés Munkahenger Fojtó-visszacsapó szelep Vezérlés Útváltó Levegőellátás Levegő előkészítő egység Légsűrítő Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
35 Pneumatikus munkavégzők Munkahengerek a pneumatikus energiát egyenes vonalú mozgássá alakítják Légmotorok a pneumatikus energiát forgó mozgássá alakítják Speciális munkavégzők Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
36 Egyszeres működésű munkahenger Jelkép: F + = p D 4 2 π F = F r F r csak egyik irányban végez munkát felhasználása pl.: vészfék (a táplevegő megszűntével a rugó végez munkát) lökethosszuk általában rövid, de méretük nagy visszamozgás történhet ellensúllyal is Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
37 Egyszeres működésű munkahenger Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
38 Kettős működésű munkahenger Jelkép: Dugattyútömítés Állandó mágnes Hengercső Dugattyúrúd tömítés + - Hengerfedél Dugattyú Dugattyúrúd F + = p D 2 π 4 F = p ( D 2 d 4 2 ) π Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
39 Kettős működésű munkahenger Szabványos henger ISO 6432 Szabványos henger ISO Szabványos henger ISO Kompakt henger Rövidlöketű henger Lapos henger Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
40 Munkahenger löketvégi csillapítással Alkalmazása: ha a dugattyú nagy tömeget mozgat Jelkép: Fojtócsavar Fékeződugattyú Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
41 Löketvégi csillapítás Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
42 Tömítések a jó működés és a hosszú élettartam szempontjából alapvető fontosságúak anyaguk: gumi vagy műanyag rugalmasság, kopásállóság, kis súrlódás, olajjal szembeni ellenállóság -20 és +70 o C hőmérséklettartomány statikus (1) és dinamikus (2, 3) tömítések Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
43 Dugattyútömítések Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
44 Statikus tömítések Egymáson el nem mozduló alkatrészek között. Például: hengercső fedél Általában alakos vagy profilos tömítést alkalmazunk. nyomásálló kell legyen. felületi hibák, méretbeli eltérések kiegyenlítése. Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
45 Munkahenger felerősítési módok Talpas Menetes Karima elöl Karima hátul Csuklós rögzítés elöl Csuklós rögzítés középen Csuklós rögzítés hátul Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
46 Különleges kialakítású munkahengerek Hengerek dugattyúrúddal Átmenő dugattyúrudas henger Többállású munkahenger Vezetőoszlopos munkahenger Tandemhenger Ikerdugattyús henger Dugattyúrúd nélküli hengerek Siklóhengerek: Membránhenger Kontrakciós henger Tömlőhenger Szalaghenger Tömítő szalagos henger Mágneskuplungos henger Alkalmazott automatizálás technika, P111 Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
47 Forgó mozgású munkavégzők A pneumatikus energiát forgómozgássá alakítják Forgatóhenger (a forgó mozgást mechanikus áttételen keresztül hozza létre) Lapátos fordító hajtóművek korlátozott szögelfordulás Légmotor tetszőleges szögelfordulás Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
48 Lapátos fordító hajtómű Lengőmotor Korlátozott a szögelfordulása (max. 180 o ) Kis forgató nyomaték (max. 20 Nm) Az elfordulási szög könnyen állítható Jelkép: Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
49 Lapátos fordító modul Szögelfordulás: max. 270 Forgató nyomaték: max. 40 Nm Az elfordulási szög könnyen állítható Jelkép: Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
50 Lapátos légmotor A légmotor tetszőleges szögelfordulású, sűrített levegővel dolgozó végrehajtó. Jelkép: egyszerű megoldás kézi szerszámok (fúróés köszörűgépek) szerkezetük zárt, veszélyes környezetben is használhatók teherbíró Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
51 Speciális munkavégzők Megfogók Közbenső helyzet modul Adagoló zsilip Fordító-lineáris hajtómű Fordító-megfogó egység Handling elemek Gyorspakoló Alkalmazott automatizálás technika Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
52 A pneumatikus rendszer felépítése Munkavégzés Munkahenger Fojtó-visszacsapó szelep Vezérlés Útváltó Levegőellátás Levegő előkészítő egység Légsűrítő Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
53 A pneumatikus rendszer felépítése A vezérlő rész elemei: Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
54 A szelepek típusai Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
55 A szelepek ábrázolása Az útszelepek egységes ábrázolását a DIN ISO 1219 szabványban rögzítették. [csatlakozások száma] / [működési helyzetek száma] Pl.: 3/2-es útszelep A szelep alaphelyzete: A szelep működtetett helyzete: Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
56 2/2 3/2 - Alaphelyzetben zárt! Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
57 3/2 3/2 alaphelyzetben zárt alaphelyzetben nyitott Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
58 4/2 5/2 Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
59 A szelepek csatlakozása Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
60 A szelepek működtetése Emberi erő (kéz, láb) Mechanikus általános tapintócsap, nyomócsap nyomógomb görgő kézikar billenő görgő pedál rugó Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
61 A szelepek működtetése Pneumatikus Elektromos közvetlen, nyomás növekedésre közvetlen, nyomás csökkenésre differenciál nyomás pneumatikus elővezérlés, nyomás növekedésre pneumatikus elővezérlés, nyomás csökkenésre elektromágnes 2 elektromágnes, azonos irányban 2 elektromágnes, ellentétes irányban léptető motor Automatizálástechnika Pneumatika I. előadás Farkas Zsolt BME GT
