A tápanyag gazdálkodás gépei

Átírás

1 1

2 A tápanyag gazdálkodás gépei Istállótrágya szállító-szóró gépek Trágyalé és hígtrágya kijuttató gépek A hígtrágya kijuttatásának elosztó és szóró szerkezetei Műtrágya kijuttató gépek Szilárd műtrágya kijuttató gépek Folyékony műtrágyák előállítása és felhasználása. A folyékony műtrágyák kijuttatása 2

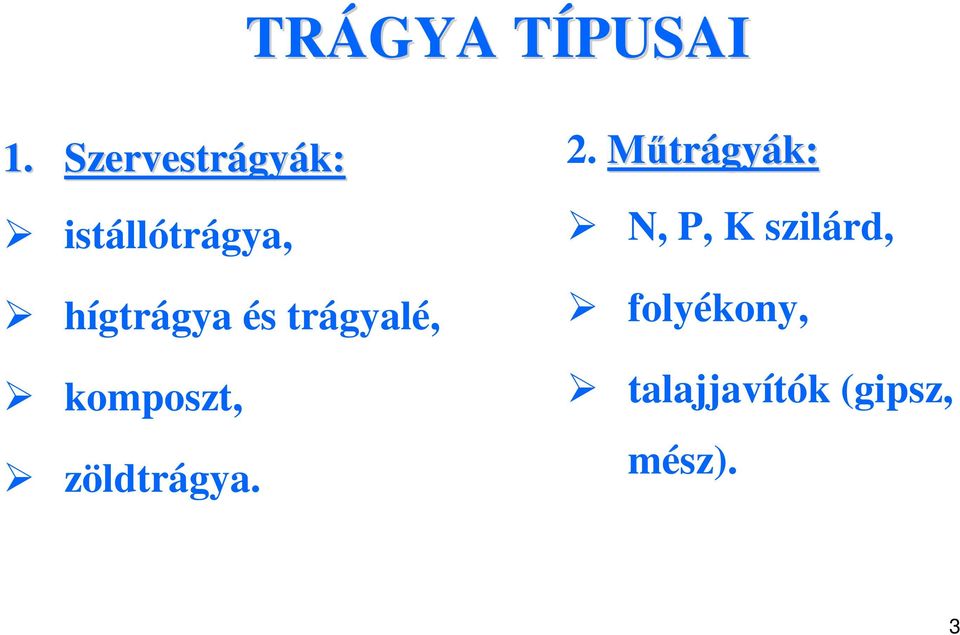

3 TRÁGYA TÍPUSAIT 1. Szervestrágy gyák: istállótrágya, hígtrágya és trágyalé, komposzt, zöldtrágya. 2. Műtrágyák: N, P, K szilárd, folyékony, talajjavítók (gipsz, mész). 3

4 Szervestrágya gya-szórókkal szemben támasztott követelmk vetelmények Egyenletesen szórj rják k el a trágy gyát. Nagy legyen a területteljes letteljesítményük. Kiszórt mennyiség g változtathatv ltoztatható legyen. Istállótrágya gya-szórók k a trágy gyát t jól j l apríts tsák. A A trágyasz gyaszóró pótkocsi többct bbcélú legyen. Hígtrágya-kijuttató gépek tegyék k lehetővé a talajba injektálást és s legyen keverési lehetőség g a tartályban. 4

5 Szervestrágya gya-szórók k csoportosítása: sa: Hígtrágya gya kijuttató gépek (tartálykocsik) Istállótrágya gya- szóró gépek 5

6 Hígtrágya gya kijuttató gépek fajtái: Egyszerű tartálykocsi lykocsi: külön szivattyúval kell feltölteni, ürítése gravitációs úton történik. Csigás s keverővel vel ellátott tartálykocsi lykocsi: csiga feladata a hígtrágya keverése és ürítése. Zagyszivattyús s tartálykocsi lykocsi: a tartálykocsit a forgólapátos zagyszivattyú tölti fel. Kompresszoros tartálykocsi lykocsi: a hígtrágya kijuttatására legelterjedtebben alkalmazott tartálykocsi. 6

7 Csigás s keverővel vel ellátott tartálykocsi TLT 7

8 Csigás s keverővel vel ellátott tartálykocsi 8

9 Zagyszivattyús s tartálykocsi TLT 9

10 Zagyszivattyús s tartálykocsi 10

11 Zagyszivattyús s tartálykocsi sűrű (nagy szárazanyag tartalmú) anyag felszívására is alkalmas szivattyú lehet: - csavarszivattyú - forgólapátos szivattyú a szivattyú le-fel mozgatása hidraulikus munkahengerrel történik a szórótárcsa a gép elején találhat a feltöltés, és kiszórás légköri nyomáson történik, nem szükséges nyomásálló tartály. 11

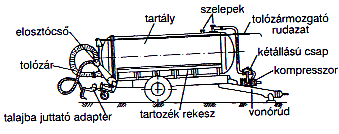

12 Kompresszoros tartálykocsi felépítése 1 Vázszerkezet 2 Járószerkezet 3 Vonórúd 4 Tartály 5 Rotációs kompresszor 6 Kétállású csap 7 Tolózár 8 Szelepek

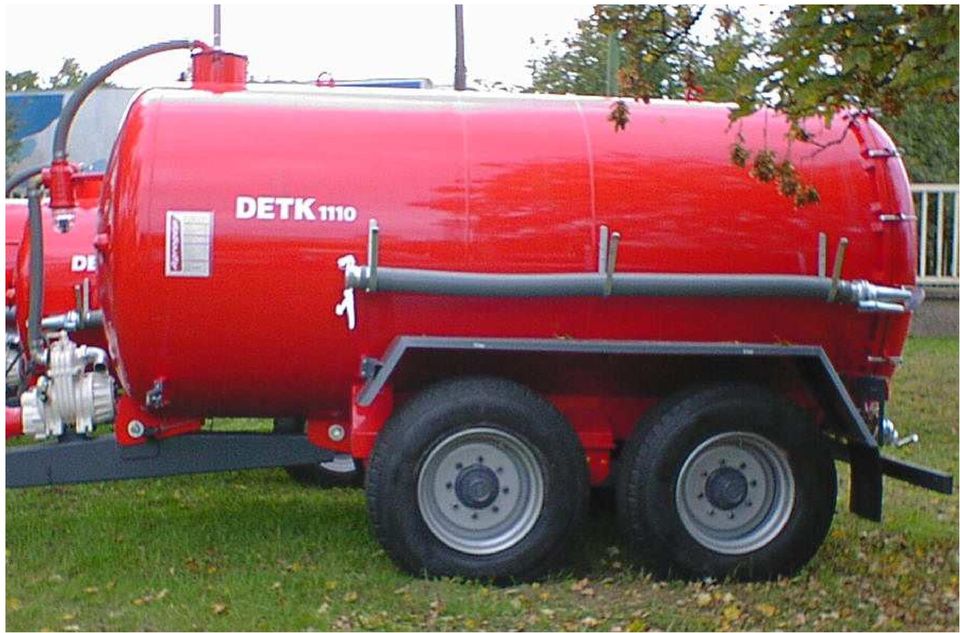

13 Kompresszoros tartálykocsi 13

14 14

15 Munkahenger Tolózár 15

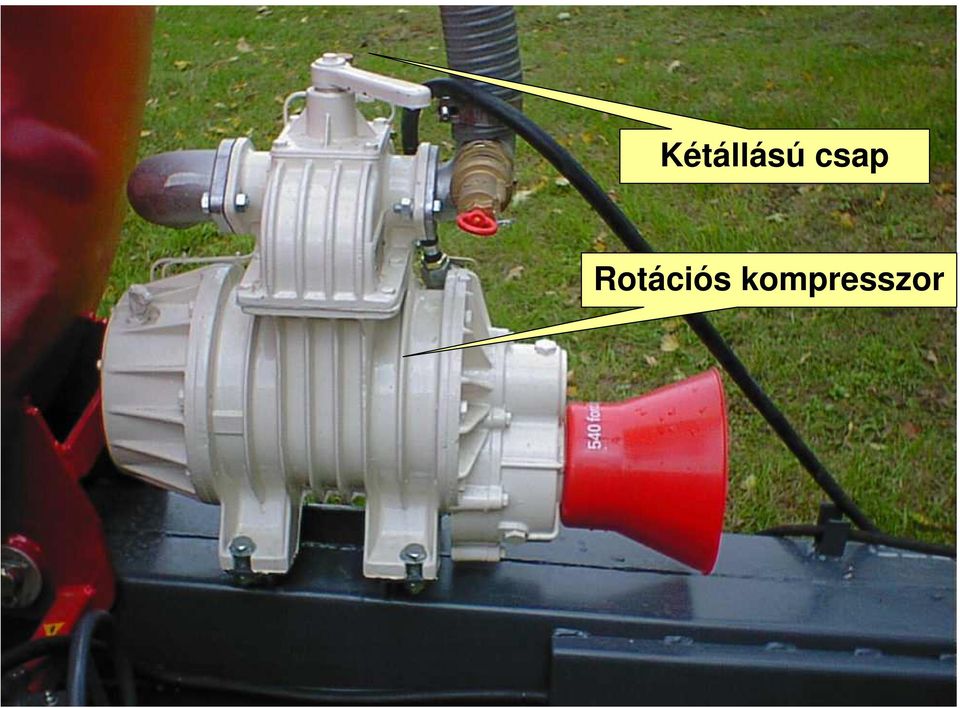

16 Kétállású csap Rotációs kompresszor 16

17 17

18 Feltöltéskor a légsűrítő szívó oldalát tartályhoz. kapcsolják a A kpa (0,6-0,9 bar) mértékű szívás hatására, az anyag sűrűségétől függően, 4 7 m szívómagasság és 0,5 1 m 3 /min töltési teljesítmény érhető el. A kívánt folyadékszintnél egy úszóval mozgatott szelep a felszívást megszünteti, így a légsűrítő nem szennyeződhet. Ürítéskor a légsűrítő nyomó oldalát kapcsolják a tartályhoz. Az kpa (0,5 2,5 bar) túlnyomás hatására jut a hígtrágya a kijuttató szerkezethez. 18

19 A kiszórt mennyiség g függ: f a haladási sebességtől, a kifolyónyílás keresztmetszetétől, a túlnyomás értékétől. Kijuttatás s törtt rténhet: talajfelszínre, talajfelszín alá (injektálással). 19

20 Kijuttatás s a talajfelszínre Szórószerkezetek 20

21 Kompresszoros tartálykocsi 21

22 Kijuttatás s a talajfelszín n alá injektorral csap tartály tolózár elosztó kapa támasztókerék 22

23 elosztó Injektáló adapter 23

24 Injektálás 24

25 ISTÁLLÓTRÁGYA-SZÓRÓK 25

26 Istáll llótrágya-szórók k csoportosítása sa Az alkalmazható technológia szerint: Hagyományos: a trágya szállítását és kiszórását egy gép végzi. Kétfázisú: a szállítást külön gépjármű végzi a szórást nagyteljesítményű szórógép végzi. Üzemeltetési mód m d szerint: Vontatott kivitelű (pótkocsi) Tehergépkocsira szerelt 26

27 Istáll llótrágya-szórás s technológi giái Hagyományos technológia rakodás szállítás átrakodás szórás Kétfázisú technológia 27

28 Szórásir sirányok 28

29 Istáll llótrágya-szóró pótkocsi szerkezeti felépítése 4 1 Vázszerkezet 2 Vonórúd Járószerkezet 4 Kocsiszekrény 5 Anyagtovábbító szerkezet (lánc) 6 Szórószerkezet 29

30 Istáll llótrágya-szórók szórószerkezetei Hátraszóró szórószerkezetek szerkezetek Vízszintes tengelyű Függőleges tengelyű Kombinált működésű Működésük A pótkocsin hátraszállított trágyát a szóródobok összeaprítják és szétterítik. 30

31 Vízszintes tengelyű szórószerkezet szerkezet Lehordó lánc 2 Szóródob 3 Tépődob Munkaszélessége 2-2,5 m 31

32 Vízszintes szóródobos gépg Kővédő háló 32

33 Vízszintes szóródobos gépg 33

34 Függőleges tengelyű szórószerkezet szerkezet Munkaszélessége 4-6 m 34

35 Függőleges tengelyű szórószerkezet szerkezet 35

36 Függőleges, csigás s tépőfogast 36

37 Szóróadapter nélkn lkül 37

38 Kombinált működésűm szórószerkezet szerkezet Tépődob Szórólapátok A pótkocsin hátraszállított trágyát a tépődob összeaprítja, majd a szórólapátok 6-7 m szélességben szétterítik. 38

39 Oldalra szóró szórógép p felépítése 1 Lehordólánc 2 Szóródob 3 Munkahenger 4 Oldalsó fal (lehajtható)

40 Oldalra szóró szórógép 40

41 Oldalra szóró szórógép 41

42 Oldalra szóró szórógép Az áttöltés idejére a szórógép rakfelülete hidraulikus úton lesüllyeszthető, felépítményének oldala lehajtható, így az áttöltési veszteség csökkenthető. Tekintettel arra, hogy a szórógép a trágya szállításában nem vesz részt, (a kétfázisú szervestrágya szórásnál) a szórógép kihasználása jobb és nagyobb a területteljesítménye. 42

43 Gyümölcsfasor szóró gép szóródob 43

44 44

45 45

46 Láncos-kaparóléces anyagtovább bbító szerkezet Szemes láncok Kaparólécek 46

47 Láncos-kaparóléces anyagtovább bbító Meghajtás m s módjai: szerkezet Kilincskerekes hajtóműről (lánc mozgása szakaszos) Hidromotorról (lánc mozgása folyamatos) Kilincskerekes hajtómű szerkezete 47

48 Kilincskerekes hajtómű 48

49 Hidromotoros hajtás 49

50 Kiszórt mennyiség g változtatv ltoztatásának lehetőségei 1. Szórási sebesség változtatásával 2. Anyagtovábbító szerkezet (lehordó lánc) sebességének változtatásával 50

51 Üzemeltetés s szabályai Az erőgép és a pótkocsi összekapcsolása után el kell végezni a napi karbantartást. Kiszórt mennyiség beállítása: Az üzemeltetési sebesség megválasztása után táblázat segítségével be kell állítani a lánc sebességét. Az egyenletes szórás érdekében a pótkocsit egyenletesen rakjuk meg. Az üzemeltetést a megválasztott sebességi fokozatban névleges motorfordulatszámon végezzük. Mozgásmód vetélő ügyelve a helyes csatlakozásra. (oldalra szóró gépeknél körbejáró). 51

52 Műtrágyaszórók Műtrágyaszórók Műtrágyaszórók 52

53 Műtrágyaszórás s gépeig Műtrágyaszórók csoportosítása: szilárd műtrágyaszórók, folyékony műtrágyaszórók. Üzemeltetés módja szerint: vontatott, függesztett, tehergépkocsira szerelt adapter, légi gépek. 53

54 Műtrágyaszórókkal szemben támasztott t követelmények Változtatható legyen a kiszórt mennyiség [kg/ha]. Nagy legyen a területteljesítménye. Egyenletesen szórjon, és ezt ne befolyásolja a tartály telítettsége és a domborzat. Legyen alkalmas különböző alakú és halmazállapotú műtrágyák kiszórására. Szerkezeti részek a kémiai szereknek jól ellenálljanak. 54

55 Műtrágyaszórók általános szerkezeti felépítése 1 Tartály 2 Anyagtovábbító szerkezet 3 Tolózár 1 4 Szórószerkezet 5 Gépváz 6 Hajtást végző szerkezetek

56 Műtrágyaszórók k szórószerkezetei szerkezetei MECHANIKUS MŰKÖDÉSŰ SZÓRÓSZERKEZETEK Röpítőtárcsás Csigás Lengőcsöves PNEUMATIKUS SZÓRÓSZERKEZET 56

57 Röpítőtárcsás s szórószerkezet szerkezet 57

58 Röpítőtárcsás s szórószerkezet szerkezet Szórólapátok helyzete változtatható 58

59 Röpítőtárcsás szórószerkezet szerkezet működési elve Egy vagy kéttárcsás kivitelben készülnek. A lapátokkal ellátott röpítőtárcsák meghajtásukat a TLT tengelyről vagy hidromotorról kapják. A tárcsák átmérője mm, fordulatszámuk /min. A tartályból az állítható nagyságú kiömlőrésen keresztül a tárcsákra vezetett műtrágyát a centrifugális erő hatására m szélességben szétterítik. Előnye a nagy területteljesítmény, hátránya egyenetlen szórás. 59

60 Anyagtovább bbító szerkezet Gumihevederes anyagtovábbító Szórógépek anyagtovábbító szerkezete láncos- kaparóléces vagy gumihevederes kivitelben készül. Meghajtása a TLT tengelyről vagy járókerékről dörzskeréken keresztül történik. 60

61 Szórásk skép 61

62 Röpítőtárcsás s műtrm trágyaszóró gépek Vontatott röpítőtárcsás műtrágyaszóró gép 62

63 63

64 Függesztett röpítőtárcsr rcsás s műtrm trágyaszórók 64

65 Egytárcs rcsás, s, függesztett f műtrm trágyaszóró 65

66 Kéttárcsás s függesztett f műtrm trágyaszórók Kiszórt mennyiség változtatásának lehetőségei: haladási sebességgel, kiömlőrés nagyságával. 66

67 67

68 Tehergépkocsira szerelhető adapter 68

69 Tehergépkocsira szerelt adapter 69

70 Tehergépkocsira szerelt műtrm trágyaszóró Kiszórt mennyiséget a kiömlőrés nagyságával szabályozható. 70

71 Csigás s szórószerkezet szerkezetű műtrágyaszóró 71

72 Csigás s szórószerkezet szerkezetű műtrágyaszóró felépítése: 1 Tartály 2 Anyagtovábbító szerkezet 3 Tolózár 4 Szórócső 5 Csiga

73 Csigás szórószerkezet szerkezetű műtrágyaszóró működése: A haladási irányra merőlegesen elhelyezkedő szórócsőbe a tartályból gumihevederes anyagtovábbító szerkezet továbbítja a műtrágyát. A szórócsőben jobb-bal menetes csiga teríti szét a műtrágyát. A műtrágya a szórócső alján kiképzett változtatható méretű szóróréseken keresztül hullik a műtrágya a talajfelszínre. Munkaszélessége 6-12 m. A por és kristályos műtrágyákat egyenletesen szórják ki. Kiszórt mennyiséget a szórórések nagyságával és a haladási sebességgel lehet változtatni. 73

74 Lengőcs csöves műtrm trágyaszórók 74

75 Lengőcs csöves műtrm trágyaszórók k működése: m A kúpos alakú tartály alján lévő pipa alakú cső lengő (ide-oda) mozgást végez. A nyitott tolózáron keresztül a lengőcsőbe kerülő műtrágyát a centrifugális erő hatására 4-7 m szélességben szétteríti. Kiszórt mennyiséget a tolózárral és a haladási sebességgel lehet változtatni. 75

76 Pneumatikus műtrm trágyaszórók 76

77 1 Pneumatikus műtrm trágyaszórók Központi elosztó 2 Műtrágyatartály 3 Szabályozható nyílások 4 Ventilátor 5 Szórócső 6 Ütközőlap 77

78 Pneumatikus műtrm trágyaszóró működése A műtrágyatartályból szabályozható méretű nyíláson vagy központi tolóhengeres adagolón keresztül a ventilátor légáramába kerül a műtrágya. A levegő-műtrágyaszemcsék keverékét elosztókúp egyenletesen elosztja a szórócsövekbe. A műtrágya terítését a szórócsövek végén lévő ütközőlapok végzik. Kiszórt mennyiséget a központi adagolószerkezettel és a haladási sebességgel lehet szabályozni. 78

79 Repülőre szerelt műtrm trágyaszóró 79

80 Légi műtrm trágyaszórás s gépeig Előnyei nagy területteljesítmény, nincs taposási kár, lejtős területeken és ültetvényekben is jól alkalmazható. Hátrányai a gépek drágák, magas az üzemeltetési költségük. 80

81 Vontatott mélymm lyműtrágyázó gép Tartály 2 Anyagtovábbító 3 Tolózár 4 Szár 5 Lazító szerszám 6 Járókerék A műtrágya, a lazítószerszám szárán keresztül kerül a talajba. Adagolási mélység cm. Gyümölcsösökben alkalmazzák. 81

82 Vetőgépeken és s kultivátorokon torokon alkalmazott műtrm trágya adagoló 1 Tartály 2 Csiga Tengely 4 Csővezeték Csigás műtrágya adagoló 82

83 Vetőgépeken és s kultivátorokon torokon alkalmazott műtrm trágya adagoló 83

84 Vontatott műtrm trágyaszórók k ellenőrz rzése ki kell számítani: egy járókerék fordulatra kiszórandó mennyiséget {m [kg]} m = D π B Q [kg/ford.] D [m] járókerék átmérője B [m] munkaszélesség Q [kg/m 2 ] szórásnorma beállítás után leforgatással meg kell állapítani a ténylegesen kiszórt mennyiséget. 84

85 Műtrágyaszórók üzemeltetésének szabályai A kiszórandó mennyiséget üzemeltetés előtt leforgatással vagy próbaszórással ellenőrizzük. Üzemeltetést a megválasztott sebességi fokozatban névleges motor fordulatszámon végezzük. Mozgásmód vetélő, ügyelve a helyes csatlakozásra. Röpítőtárcsás gépeknél 2-3 m-es átfedéssel dolgozzunk a megfelelő szórásegyenletesség érdekében. 85

86 Függesztett műtrm trágyaszórók k ellenőrz rzése Szórási próbával Ismert mennyiségű műtrágyát (50 kg) kiszórunk majd megmérjük és kiszámítjuk a beszórt területet. T B T = S B S 86

87 Műanyag konténeres neres műtrm trágya feltölt ltés 87

88 GPS Elektronikusan vezérelt adagolórendszer 88

89 Műtrágyák k kezelésének gépeig vagon Csigás vagonkirakó 89

90 Műtrágya tárht rházak faszerkezet (nem korrodál) betárolás szállítószalagokkal, vagy forgógémes rakodógépekkel történik. Műtrágyaőrlő gépek A műtrágyák a levegő nedvességtartalmát felveszik és a szemcséi összeállnak, csomósodnak ezért felhasználás előtt őrölni kell. 90

91 Műtrágyaőrlő gép 91

92 Száll llítójárművek feltölt ltése műtrágyával Tárolóhelyen: szállítószalaggal serleges felhodóval forgógémes rakodógéppel Szántóföldön: billenőszekrényes pótkocsi magasra emelő billenőszekrényes kocsi műanyag konténer szállítótartályba épített csiga. 92

93 Folyékony műtrm trágyák k kijuttatása A folyékony műtrágya vízben oldva vagy szuszpendált (nem oldódó) állapotban tartalmazza a növényi tápanyagokat. Kijuttatás s törtt rténhet Talajfelszínre: Szántóföldi permetezőgéppel (kiszórás után azonnal be kell dolgozni) Repülőgépre vagy helikopterre szerelt szóró-berendezéssel. Öntözőberendezéssel (csepegtető öntöző-berendezéssekkel) Talajfelszín alá: talajművelő gépre szerelt injektáló berendezéssel. 93
